Produkttyp	Elektro-Speicher-Wassererwärmer
Marke	Gorenje
Modell	TGU80NC6
Volumen	80 L
Abmessungen (A x B x C x D x E x F x G)	766 x 565 x 190 x 345 x 461 x 454 x 180 mm
Gewicht (leer / gefüllt)	30 kg / 110 kg
Nenndruck	0,6 MPa
Anschlussleistung	2000 W
Spannung	230 V ~
Aufheizzeit auf 75°C	3 h 05 min
Mischwassermenge bei 40°C	146 L
Energieverbrauch (24h bei 65°C, 20°C Umgebung)	1,85 / 2,10 kWh (je nach Messstandard)
Tankmaterial	Emaillierter Stahl mit Magnesiumanode
Korrosionsschutz	Magnesiumanode (austauschbar)
Installation	Wandmontage (vertikal oder horizontal mit Rohren auf der linken Seite)
Anschlussgröße	G 1/2" (BSP)
Systemkompatibilität	Geschlossener Kreislauf (Druck) oder offener Kreislauf (Schwerkraft) mit geeigneten Mischbatterien
Sicherheitsventil	Rückschlag-Sicherheitsventil erforderlich (Druck < 0,5 MPa); Ablassventil mit Atmosphärenanschluss
Thermostatbereich	20°C bis 75°C (werkseitig auf Sparbetrieb eingestellt)
Elektrischer Schutz	Bipolarer thermischer Sicherung und Thermostat

Häufig gestellte Fragen - TGU80NC6 GORENJE

Was sind die Abmessungen des Gorenje TGU80NC6 Wassererwärmers?

Die Abmessungen (A x B x C x D x E x F x G) betragen 766 x 565 x 190 x 345 x 461 x 454 x 180 mm. Diese sind in der Installationszeichnung dargestellt.

Wie lange dauert es, das Wasser auf 75°C zu erhitzen?

Mit einem 2000 W Heizelement erhitzt der TGU80NC6 das gesamte 80L Volumen von 10°C auf 75°C in etwa 3 Stunden und 5 Minuten.

Was ist der maximale Betriebsdruck?

Der Nenndruck beträgt 0,6 MPa (6 bar). Übersteigt der Leitungsdruck 0,5 MPa (5 bar), muss ein Druckminderer installiert werden.

Kann ich den Wassererwärmer waagerecht installieren?

Ja, die universelle Bauweise ermöglicht eine vertikale oder horizontale Wandmontage. Bei horizontaler Installation müssen die Auslassrohre auf der linken Seite sein.

Warum tropft das Sicherheitsventil?

Tropfen während des Heizens ist normal, da das Wasser sich ausdehnt. Bei anhaltendem Tropfen kann ein 3-Liter-Ausdehnungsgefäß am Zulauf installiert werden, um die Ausdehnung aufzunehmen und das Tropfen zu stoppen.

Wie oft sollte die Magnesiumanode überprüft werden?

Die erste Überprüfung sollte etwa zwei Jahre nach der Installation von einem qualifizierten Techniker durchgeführt werden. Weitere Überprüfungen hängen vom Verschleiß und der Wasserqualität ab.

Welcher elektrische Anschluss ist erforderlich?

Das Gerät benötigt eine 230 V ~ Versorgung mit einem mindestens 1,5 mm² (H05VV-F 3G1,5 mm²) Stromkabel. Ein Trennschalter, der alle Pole isoliert, muss zwischen dem Erwärmer und der festen Versorgung installiert werden.

Kann ich die Wassertemperatur einstellen?

Ja, der Thermostat kann zwischen 20°C und 75°C eingestellt werden, indem die Einstellschraube am Thermostat gedreht wird. Die Werkseinstellung ist auf Energieeffizienz optimiert.

Was soll ich tun, wenn der Wassererwärmer einfriert?

Bei Frostgefahr den Erwärmer vom Strom trennen und das gesamte Wasser ablassen. Zum Ablassen den Warmwasserhahn öffnen, dann über den Zulauf durch das Ablassventil oder ein T-Stück entleeren. Es kann Restwasser zurückbleiben; den Heizflansch entfernen, um vollständig zu entleeren.

Wie reinige ich die Außenseite des Wassererwärmers?

Verwenden Sie eine milde Reinigungslösung und ein weiches Tuch. Keine Lösungsmittel oder scheuernde Reiniger verwenden, da diese die Oberfläche beschädigen können.

BEDIENUNGSANLEITUNG TGU80NC6 GORENJE

Gebrauchsanweisung 11

Geehrter Käufer, wir danken Ihnen für die Anschaffung unseres Produktes. WIR BITTEN SIE VOR DEM EINBAU UND VOR DEM ERSTEN GEBRAUCH DES WARMWASSERBEREITERS SORGFÄLLTIG DIE ANWEISUNGEN DURCHZULESEN. DIESES GERÄT IST NICHT FÜR DIE NUTZUNG DURCH PERSONEN (EINSCHLIEßLICH KINDER) MIT EINGESCHRÄNKTER KÖRPERLICHEN, SENSORISCHEN ODER GEISTIGEN FÄHIGKEITEN, ODER DAS FEHLEN VON ERFAHRUNG UND WISSEN, SOFERN SIE NICHT ERHIELTEN ÜBERWACHUNG ODER BELEHRUNG ÜBER DIE VERWENDUNG DES GERÄTS NACH PERSONEN, DIE FÜR IHRE SICHERHEIT.

KINDER SOLTEN ÜBERWACHT WERDEN, UM SICHERZUSTELLEN, DASS SIE NICHT SPIELEN, MIT DEM GERÄT.

Die Herstellung des Warmwasserbereiters erfolgte im Einklang mit den gültigen Normen. Das Gerät wurde einer ordnungsgemäßen Prüfung unterzogen und mit einem Sicherheitsnachweis und einem Zertifikat über elektromagnetische Kompatibilität versehen. Seine grundtechnische Eigenschaften sind auf dem Anschriftstafelchen das zwischen den beiden Annschlussröhren angeklebt ist. Den Warmwasserbereiter darf an das Wasser- und Elektronetz nur dafür befähigter Fachmann anschliessen. Eingriffe in das innere wegen Reparatur, Beseitigung des Wassersteines und Kontrolle oder Auswechselung der Antikorrosions -Schutzanode darf nur bevollmächtigter Kundendienst ausführen.

EINBAU

Den Warmwasserbereiter montieren Sie möglichst nahe der Abnahmestelle. Bei der Montage des Warmwasserspeichers im Raum, wo Badewanne oder Dusche stehen, sind die Anforderungen des Standards IEC 60364-7-701 (VDE 0100, Teil 701) unbedingt zu berücksichtigen. Falls sie ihn in den Raum mit Badewanne oder Dusche einbauen, müssen Sie den Einbau laut Norm VDE 0100, Teil 701 (IEC 364-7-701) ausführen. Das Gerät wird mittels vier Wandschrauben mit Nominaldurchmesser von mindestens 8 mm an die Wand befestigt. Den Warmwasserbereiter befestigen sie an die Wand mit Wandschrauben. Die Wand mit schwacher Tragfähigkeit müssen Sie an der Stelle, wo sie ihn aufhängen werden, entsprechend verstärken. Das Grundmodel TGU kann aufgrund seiner universellen Konstruktion vertikal an die Wand oder horizontal an die Wand montiert werden (Wasseranschlüsse immer von links). Um die Magnesiumanode leichter zu kontrollieren und zu ersetzen, lassen Sie oben zwischen dem Warmwasserspeicher und der Decke genügend Platz (siehe Maß G auf der Skizze der Anschlussmaße). Wird dies nicht berücksichtigt, muss der Warmwasserspeicher beim beschriebenen Service von der Wand abmontiert werden.

TECHNISCHE DATEN DES GERÄTES

Typ	TG 50 N	TG 80 N	TG 100 N	TG 120 N	TG 150 N	TG 200 N
Model	TGU 50 N	TGU 80 N	TGU 100 N	TGU 120 N	TGU 150 N	TGU 200 N
Volumen [I]	50	80	100	120	150	200
Nenndruck [MPa]	0,6
Gewicht / gefüllt mit Wasser [kg]	24/74	30/110	34/134	38/158	44/194	65/265
Korrosionsschutz des Behälters	emailliert & Magnesiumschutzanode
Leistungsaufnahme [W]	2000
Anschlußspannung [V~]	230
Aufwärmungszeit bis 75°C1) [h]	155	305	355	435	545	740
Mischwassermenge bei 40°C [I]	95	146	193	226	282	360
Bereitschaftsstromverbrauch2) [kWh/24h]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60	2,80/3,10

1) Diese Werte gelten für das Mischen des Wassers aus der Wasserleitung von ca. 12°C und des Heisswassers aus dem Heisswasserspeicher bei einer Wassertemperatur von 65°C.
2) Bei 65°C Wassertemperatur gemessen (gemäss SIST EN 60379).

	A B	C D E	F G
TGU 50 N	561	365	185	145	461	454	130
TGU 80 N	766	565	190	345	461	454	180
TGU 100 N	926	715	200	495	461	454	260
TGU 120 N	1081	865	205	645	461	454	260
TGU 150 N	1296	1065	220	845	461	454	260
TGU 200 N	1505	1050	435	800	507	500	260

Die Einbaumaße [mm]

ANSCHLUSS AN DAS WASSERLEITUNGSNETZ

Die Wasserinstallation muss gemäß DIN 1988 durchgeführt werden. Zu- und Ableitung sind an den Röhren des Warmwaserbereiters farbig gekennzeichnet. Zuleitung des kalten Wassers ist blau, Ableitung des warmen Wassers ist aber rot. Den Warmwasserbereiter können Sie an das Wasserleitungsnetz auf zwei Weisen anschliessen. Geschlossenes Drucksystem des Anschlusses ermöglicht die Abnahme an mehreren Abnahmestellen, das ofene Drucklose System aber erlaubt nur eine Abnahmestelle. Mit Hinsicht auf gewähltes Anschlussystem müssen Sie auch entsprechende Mischbatterien anschaffen.

Bei offenem drucklosem System muss vor dem Warmwasserbereiter ein Rückschlagventil eingebaut werden, das den Wasseerausfluss aus den Kessel, wenn es im Wassernetz kein Wasser gibt vermeidet. Bei diesem Anschlussystem müssen Sie eine Vorlauf Mischbatterie verwenden. Bei erwärmen vergrössert sich das Wasserwolumen was zu tropfen aus den Auslaufrohr der Mischbaterie fürt. Wenn die eingestellte Wassertemperatur erreicht ist endet das tropfen. Mit starkem Anziehen des Griffes an der Mischbatterie können Sie das Tröpfeln des Wassers nicht verhindern, sondern Sie können die Batterie nur verderben.

Bei geschlossenem Drucksystem des Anschlusses müssen Sie an Abnahmestelle DruckMischbatterien verwenden. Für eine sichere Betriebsweise ist unbedingt ein baumustergepruftes Sicherheitsventil an das Zulaufrohr einzubauen oder eine Sicherheitsgruppe, die einen Druckanstieg von mehr als 0,1 MPa über Nominal im Kessel verhindert. Die Auslauföffnung am Sicherheitsventil muss unbedingt den Ausgang zum Luftdruck haben.

Um die richtige Funktion des Sicherheitsventils zu gewährleisten, müssen Sie selber periodische Kontrollen ausführen. Da der Wasserücklauf zurück in das Wasserleitungsnetz verhindert ist kann es zum Tröpfeln des Wassers aus der Ablauföffnung des Sicherheitsventils kommen. Das tröpfende Wasser können Sie in den Abflusss über den Auffaaangsausatz den Sie unter das Sicherheitsventil anbringen leiten. Das Ablflussrohr, das unter dem Ablauf des Sicherheitsventils angebracht wird, ist senkrecht nach unten und in frostfreier Umgebung einzubauen.

Gibt es wegen einer unsachgemäß ausgeführten Installation keine Möglichkeit, das tropfende Wasser aus dem Rückschlagventil in den Ablauf zu leiten, kann man das Tröpfeln vermeiden, indem ein Expansionsgefäß mit dem Volumen 3 l am Zulaufrohr des Warmwasserbereiters eingebaut wird. Das Sicherheitsventil muss regelmäßig betrieben werden, um Kalkablagerungen zu entfernen un zum Überprüfen, dass es nich blockiert ist.


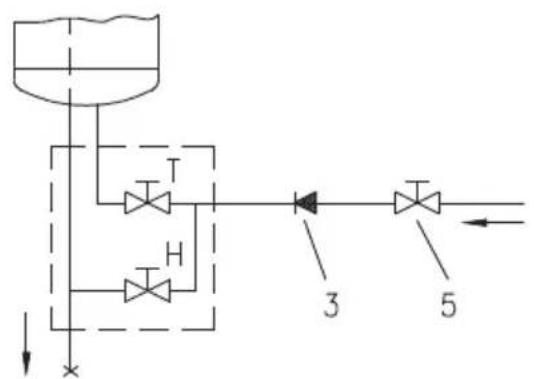

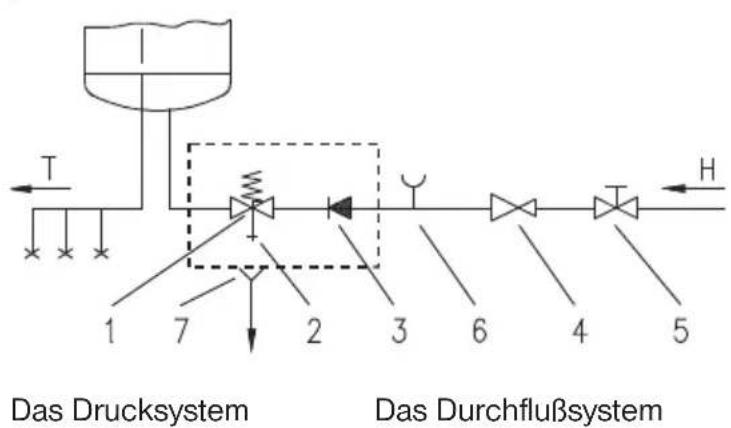

Legende:

1 - Sicherheitsventil 6 - Testansatzstück
2 - Testventil 7 - Trichter mit dem Anschluß an den Ablauf
3 - Sperrventil
4 - Reduzierdruckventil H - Kaltwasser
5 - Sperrventil T - Warmwasser

Zwischen dem Warmwasserbereiter und den Sicherheitsventil dürfen Sie kein Absperrventil einbauen, weil Sie dadurch die Wirkung des Sicherheitsventils verhindern.

Den Warmwasserbereiter können Sie an das Wasserleitungsnetz ohne Reduktionsventil anschließen, wenn der Druck im Netz niedriger als 0,5 MPa (5 bar) ist. Ist der Druckwert von 0,5 MPa (5 bar) überschritten, so muss ein Reduzierventil unbedingt eingebaut werden. Vor dem elektrischen Anschluß müssen Sie den Warmwasserbereiter verbindlich zuerst mit Wasser auffüllen. Bei erster Füllung öffnen Sie die Spindel für warmes Wasser auf der Mischbatterie. Der Warmwasserbereiter ist aufgefüllt, wann das Wasser durch das Ausflußrohr der Mischbatterie fließt.

ANSCHLUß AN DAS ELEKTRONETZ

Vor dem Anschluss an den elektrischen Stromkreis ist in den Warmwasserspeicher das Anschlusskabel mit einem Mindestdurchmesser von 1,5 mm² (HO5VV-F 3G1,5 mm²) einzubauen. Damit Sie das tun können, müssen Sie von dem Warmwasserbereiter den Schutzdeckel abschrauben.

Der Anschluß des Warmwasserbereiters an das Elektronetz muß im Einklang mit den Normen für elektrische Installation verlaufen. Zwischen Warmwasserspeicher und Dauerinstallation muss eine Vorrichtung zur Trennung aller Pole vom Stromnetz im Einklang mit nationalen Installationsvorschriften eingebaut werden.

Am Gehäuse des Warmwasserspeichers ist ein Bimetallthermometer angebracht, dessen Zeigersich von 0 aus im Uhrzeigersinn bewegt, wenn im Warmwasserspeicher das Wasser heiß ist.

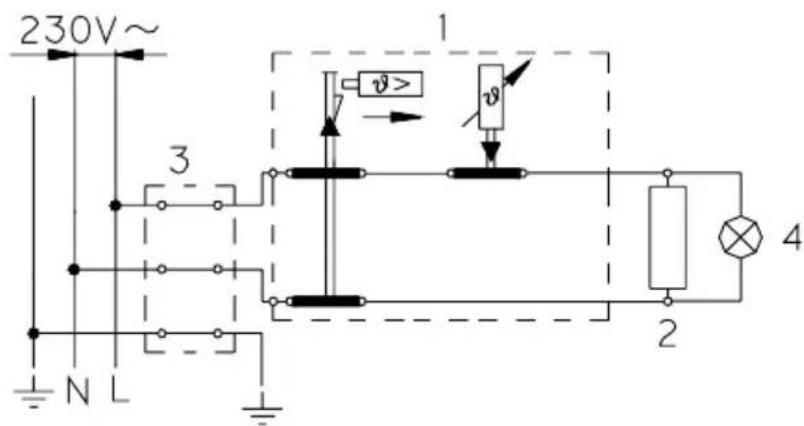

Legende:

1 - Thermostat mit zweipolige Thermosicherung

2 - Heizkörper

3 - Anschlußklemme

4 - Kontrolleuchte

L - Phasenleiter

N - Neutralleiter

1- - Schutzleiter

Das Schaltungsschema des Elektroanschlusse

WARNUNG: Vor jedem Eingriff in das Innere des Gerätes, müssen sie den Warmwasserbereiter unbedingt vom elektrischen Netz trennen.

HANDHABUNG UND WARTUNG

Nach dem Anschluss an das Wassernetz und Elektronetz ist der Warmwasserbereiter für die Verwendung bereit. Die Wassertemperatur im Gerät stellt der fabrikmäßig eingestellter Thermostat automatisch ein.

Die Einstellung können sie mit Drehen der Einstellschraube an dem Thermostat in dem Inneren des Warmwasserbereiters ändern. Der Einstellbereich reicht von 20° bis 75°C. Das Ändern der Fabrikseinstellung empfehlen wir Ihnen nicht, da diese einen ökonomischen Verbrauch der elektrischen Energie und minimale Ausscheidung des Wassersteines sichert.

Das Funktionieren des elektrischen Heizkörpers wird an der Kontrolleuchte angezeigt. Das Wasser aus dem Warmwasserspeicher läuft durch das Zuflussrohr des Warmwasserspeichers aus. Zu diesem Zweck ist es sinnvoll, bei der Montage zwischen dem Sicherheitsventil und dem Zuflussrohr des Warmwasserspeichers ein spezielles Fitting (T-Stück) oder ein Auslassventil zu montieren.

Sie können den Warmwasserspeicher auch unmittelbar durch das Sicherheitsventil durch Drehen des Hebels bzw. der Drehkappe des Ventils in die Position, wie bei einer Funktionskontrolle, entleeren. Vor dem Entleeren muss der Warmwasserspeicher vom elektrischen Netz abgeschaltet und dann der Warmwasserhahn der angeschlossenen Mischbatterie geöffnet werden. Nachdem das Wasser durch das Zuflussrohr ausgeflossen ist, bleibt im Warmwasserspeicher noch ein wenig Wasser, das durch die Öffnung des Heizflansches fließt, wenn dieser entfernt wird.

Wenn sie den Warmwasserbereiter nicht zu gebrauchen gedenken, schalten sie ihn aus dem Elektronetz aus. Wenn Frostgefahr besteht, müssen sie das Wasser auslaßen.

Das Äußere des Warmwasserbereiters reinigen sie mit milder Lösung eines Waschpulvers. Verwenden Sie keine Verdünner und grobe Reinigungsmittel.

Mit regelmässiger Kundendienstkontrolle werden Sie einwandfreie Funktionierung und langes Lebensdauer des Warmwasserbereiters sichern. Die erste Kontrolle soll bevollmächtigter Kundendienst ungefähr zwei Jahre nach dem Anschluss verrichten. Bei der Kontrolle stellt er die Ausnutzung der Antikorrosions- Schutzanode fest und nach Bedarf beseitigt er dem Wasserstein., der sich hinsichtlich der Qualität, Menge und Temperatur des Verbrauchten Wassers in inneren des Warmwasserbereiters angesammelt hat. Der Kundendienst wird Ihnen bei der Untersuchung des Warmwasserbereiters hinsichtlich auf di festgestellte Situation auch das Datum der nächsten Kontrolle vorschlagen.

Wir bitten Sie, daß Sie eventuelle Beschädigungen an dem Warmwasserbereiter nicht selbst reparieren, sondern davon den nächsten bevollmächtigten Kundendienst benachrichtigen.
