Тип на производ	Електричен бојлер со резервоар
Бренд	Gorenje
Модел	TGU80NC6
Волумен	80 L
Димензии (A x B x C x D x E x F x G)	766 x 565 x 190 x 345 x 461 x 454 x 180 mm
Тежина (празен / полн)	30 kg / 110 kg
Номинален притисок	0.6 MPa
Поврзана моќност	2000 W
Напон	230 V ~
Време на загревање до 75°C	3 h 05 min
Количина на мешана вода на 40°C	146 L
Потрошувачка на енергија (24 часа на 65°C, амбиентална температура 20°C)	1.85 / 2.10 kWh (во зависност од стандардот за мерење)
Материјал на резервоарот	Емајлиран челик со магнезиумска анода
Антикорозивна заштита	Магнезиумска анода (заменлива)
Инсталација	Ѕидно монтирање (вертикално или хоризонтално со цевки од лево)
Големина на приклучок	G 1/2" (BSP)
Компатибилност на системот	Затворен круг (притисок) или отворен круг (гравитација) со соодветни славини за миксер
Сигурносен вентил	Потребен е повратен сигурносен вентил (притисок < 0.5 MPa); вентил за испуштање со атмосферски излез
Опсег на термостат	20°C до 75°C (фабрички поставено за економија)
Електрична заштита	Биполарен термален осигурувач и термостат

Често поставувани прашања - TGU80NC6 GORENJE

Кои се димензиите на бојлерот Gorenje TGU80NC6?

Димензиите (A x B x C x D x E x F x G) се 766 x 565 x 190 x 345 x 461 x 454 x 180 mm. Прикажани се на цртежот за инсталација.

Колку време е потребно за загревање на водата до 75°C?

Со греен елемент од 2000 W, TGU80NC6 го загрева целиот волумен од 80L од 10°C до 75°C за приближно 3 часа и 5 минути.

Кој е максималниот работен притисок?

Номиналниот притисок е 0.6 MPa (6 bar). Ако притисокот на водоводот надминува 0.5 MPa (5 bar), мора да се инсталира вентил за намалување на притисокот.

Може ли да го инсталирам бојлерот хоризонтално?

Да, универзалната конструкција дозволува вертикално или хоризонтално ѕидно монтирање. За хоризонтална инсталација, излезните цевки мора да бидат од левата страна.

Зошто сигурносниот вентил капе вода?

Капењето е нормално за време на загревањето бидејќи водата се шири. Ако продолжи, можете да инсталирате експанзионен резервоар од 3 литри на влезната цевка за да го апсорбира ширењето и да го запре капењето.

Колку често треба да се проверува магнезиумската анода?

Првата проверка треба да ја изврши квалификуван техничар околу две години по инсталацијата. Следните проверки зависат од абењето и квалитетот на водата.

Каков тип на електричен приклучок е потребен?

Уредот бара напојување од 230 V ~ со кабел од минимум 1.5 mm² (H05VV-F 3G1.5 mm²). Помеѓу бојлерот и трајното напојување мора да се инсталира прекинувач за исклучување кој ги изолира сите полови.

Може ли да ја прилагодам температурата на водата?

Да, термостатот може да се прилагоди помеѓу 20°C и 75°C со вртење на завртката за подесување на термостатот. Фабричкото подесување е оптимизирано за енергетска ефикасност.

Што треба да направам ако бојлерот замрзне?

Ако постои ризик од замрзнување, исклучете го бојлерот од струја и исцедете ја целата вода. За да го исцедите, отворете ја славината за топла вода, потоа испуштете преку влезната цевка преку сигурносниот вентил или Т-спојка. Може да остане малку вода; отстранете го грејниот прирабница за целосно празнење.

Како да го чистам надворешниот дел на бојлерот?

Користете благ детергент и мека крпа. Не користете растворувачи или абразивни средства за чистење бидејќи можат да ја оштетат завршницата.

КОРИСНИЧКИ ПРИРАЧНИК TGU80NC6 GORENJE

Упатства за употреба 23

Návod k obsluze 27

Инсрукции за употреба 35

Почитуван купувач, ви благодариме за довербата што ни ја искажувате со купувањето на нашиот производ!

ВЕ МОЛИМЕ, ПРЕД ВГРАДУВАЊЕТО И ПРВАТА УПОТРЕБА НА ГРЕАЛКАТА ЗА ВОДА, ВНИМАТЕЛНО ПРОЧИТАЈТЕ ГИ НАШИТЕ УПАТСТВА.

Грејачот е изработен согласно со важечките стандарди и официјално испитан, исто така за него се издадени цертификат за безбедност и цертификат за електромагнетна компатибилност. Неговите основни технички карактеристики се наведени на натписната табличка, која е залепена помеѓу приклучните цевки на апаратот. Приклучувањето на бојлерот кон електричната или водоводната мрежа може да го врши само оспособено стручно лице. Посегањата во неговата внатрешност поради поправки, одстранување на водниот камен или поради проверка или заменување на противкорозијската заштитна анода, може да ги врши само овластена сервисна служба.

ВГРАДУВАЊЕ

Греалката вградете ја што поблиску до изливното место. Доколку греачот ќе го вградите во просторот каде што се наоѓа кадата за бањање или туширање, треба задолжително да се почитуваат барањата на стандардот IEC 60364-7-701 (VDE 0100, Teil 701). На ѕидот прицврстете го со две завртки за ѕидови, со номинален пречник од најмалку 8 мм. Ѕидовите и таваните со слаба носивост морате, на местото каде што ќе ја прикачите греалката, соодветно да ги зајакнете. Поради универзалната конструкција, грелникот (бојлерот) може да се прицврстува на ѕидот вертикално или хоризонтално (приклучните цевчиња да се на левата страна). Поради полесната контрола и менувањето на магнезиум анодата ви препорачуваме помеѓу врвот на греачот и таванот да оставите доволно слободно место (гледај ја изместената Г на шемата на приклучни измери). Во спротивен случај ќе треба при спомнатиот сервисен зафат греачот да се демонтира од таванот.

1) Време на загревање на целокупната зафатнина на греалката со електричниот грејач при влезна температура на студена вода од водовод до 10 °C.

2) Енергиските загуби при одржувањето на постојаната температура во греалката на 65 °C и при температура на околината 20 °C, мерени според SIST EN 60379.

	A B	C D E	F G
TGU 50 N	561 365	185 1	45 461	454 130
TGU 80 N	766 565	190 3	45 461	454 180
TGU 100 N	926 71	5 200	495 461	454 260
TGU 120 N	1081	865 205	645	461 454 260
TGU 150 N	1296	1065	220 845	461 454 260
TGU 200 N	1505	1050	435 800	507 500 260

Приклучни и монтажни димензии на греалката (mm)

ПРИКЛУЧУВАЊЕ НА ВОДОВОДНА МРЕЖА

Доведувањето и одведувањето на водата се означени со боја. Доведувањето на ладна вода е означено со модра боја, а одведувањето на топлата вода со црвена боја. Бојлерот можете да го приклучите кон водоводната мрежа на два начина. Затворениот систем на приклучување (под притисок) ви овозможува одзем на вода на повеќе места. Отворениот систем на приклучување (проточен) ви дозволува само едно одземно место. Избраната изведба на приклучувањето бара вградување на соодветна батерија за мешање. Отворениот (проточниот) систем на приклучување бара вградување на проточна мешална батерија. Задолжително е вградувањето на неповратен вентил, кој го спречува празнењето на котелот назад во водоводната мрежа, во случај на редукција на вода. Поради ширењето на водата при греењето се зголемува волуменот, што предизвикува појава на капки вода на одливната цевка на мешалната батерија. Јакото затегнување на вентилот на мешалната батерија нема да ја спречи појавата на капки вода, но може да предизвика расипување на мешалната батерија.

Затворениот систем на приклучување, на одземните места бара вградување на мешална батерија за работа под притисок. На доводната цевка поради безбедност на работењето задолжително треба да се вгради сигурносен вентил или сигурносна група, која спречува повишување на притисокот во котелот за повеќе од 0,1 MPa над номиналниот. Одводниот отвор на безбедносниот вентил треба задолжително да има излез за атмосферскиот притисок.

Поради ширењето на водата при греењето, во котелот се зголемува притисокот до онаа граница која ја дозволува сигурносниот вентил. Бидејќи враќањето на водата назад во водоводната мрежа е спречено, може да дојде до појава на капки вода од одводниот отвор на сигурносниот вентил. Капките вода можете да ги одведете во одводот со помош на посебна инка која ќе ја наместите под сигурносниот вентил. Одводната цевка наместена под испустот на сигурносниот вентил мора да биде наместена во насока право надолу и во место каде што не замрзнува.

Во случај ако поради несоодветно изведената инсталација немате можност водата што капи од повратниот безбедносен вентил да ја спроведете во одводот, капењето можете да го избегнете ако кај доводната цевка на грејачот вградите експанзионен сад со волумен од 3 l.

За правилно работење на безбедносниот вентил треба самите периодично да вршите контроли. При проверката треба со поместување на рачката или со одвртување на матицата на вентилот (зависно од видот на вентилот) да го отворите истекувањето од повратниот безбедносен вентил. При тоа, низ млазницата на вентилот за истекување треба да протече вода, што е знак дека вентилот е беспрекорен.

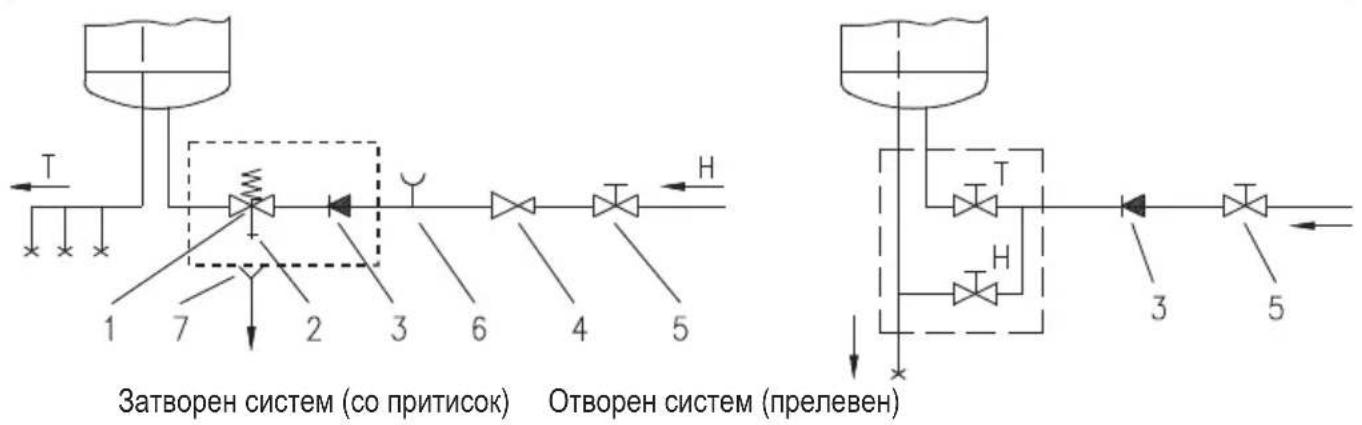

Легенда:

1 - Сигурносен вентил 6 - Пробна наставка 2 - Пробен вентил 7 - Одливник со приклучок на одвод 3 - Неповратен вентил 4 - Редуционен вентил за притисок Н - Ладна вода 5 - Затворен вентил Т - Топла вода

Помеѓу греалката и повратниот сигурносен вентил не смеете да вградите затворен вентил бидејќи со тоа ќе го оневозможите делувањето на повратниот сигурносен вентил.

Греалката можете да ја приклучите на водоводна мрежа без редукционен вентил ако притисокот во мрежата е понизок од 0,5 MPa (5 бари). Ако притисокот е поголем од 0,5 MPa (5 бари), задолжително треба да се вгради редукционен вентил.

Пред приклучувањето на електрична мрежа, греалката мора најпрвин да ја наполните со вода. Кај првото полнење, отворете ја рачката за топла вода на батеријата за мешање. Греалката е наполнета кога водата протекува низ изливната цевка на мешалната батерија.

ПРИКЛУЧУВАЊЕ НА ЕЛЕКТРИЧНА МРЕЖА

Пред приклучувањето во електрична мрежа, треба во греачот да се вгради врвка за приклучување, со минимален пресек од 1,5 mm² (H05VV-F 3G1,5mm²). Затоа морате да го извадите пластичниот заштитен капак.

Приклучувањето на греалката на електрична мрежа мора да се изведува согласно со стандардите за електрични инсталации. Помеѓу греачот на водата и трајната инсталација треба да биде вградена справа за одделување на сите полови на мрежата за напојување, во согласност со националните прописи за инсталирање.

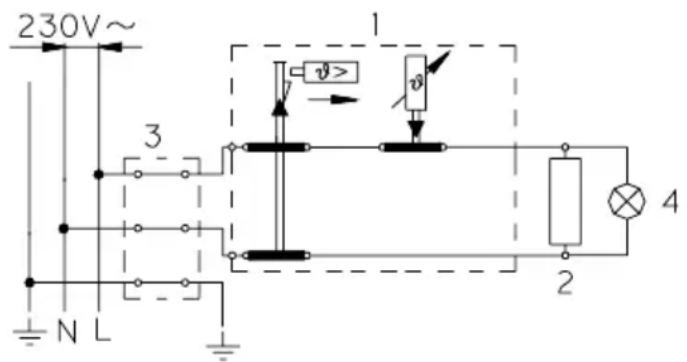

Легенда:

1 - Термостат и двополен топлотен осигурувач 2 - Грејач 3 - Приклучна спојка 4 - Контролна ламбичка

L - Фазен спроводник

N - Неутрален спроводник

rac1= - Заштитен спроводник

Шема на електрично поврзување

ПРЕДУПРЕДУВАЊЕ: Пред секое посегање во нејзината внатрешност, морате греалката обврзно да ја исклучите од електричната мрежа.

УПОТРЕБА И ОДРЖУВАЊЕ

По вклучувањето на водоводна и електрична мрежа, греалката е подготвена за употреба. Температурата на водата во апаратот ја одредува фабрички регулираниот термостат.

Вртејќи ја завртката на термостатот во внатрешноста на греалката, можете да ја менувате регулацијата, која овозможува температура на водата помеѓу 20 и 75 степени. Не ви препорачуваме да ја менувате фабрички одредената регулација. Таквата регулација е најштедлива, бидејќи овозможува најекономична употреба на електрична енергија и најмало создавање на варовник.

Делувањето на електричната греалка го покажува контролната ламбичка. На обемот греачот има биметален термометар што се поместува во насока на движењето на стрелката на часовникот (во десно), доколку во греачот е присутна топлата вода.

Ако греалката не ја употребувате подолго време, исклучете ја од електричната мрежа. Ако постои опасност од замрзнување, тогаш морате да ја испразните нејзината содржина. Водата од греачот се празни низ доводната цевка на греачот. За таа намена, препорачливо е при вградувањето помеѓу безбедносниот вентил и доводната цевка на греачот да се намести посебен фитинг (Т-парче) или вентил за пуштање. Греачот можете да го испразните и непосредно низ безбедносниот вентил со поместување на рачката, односно вртливата мала капа на вентилот во положба како при проверувањето на работењето. Пред испразнувањето, треба греачот да се исклучи од електричната мрежа и потоа да се отвори рачката за топла вода на приклучената батерија за мешање. После празнењето на водата низ доводната цевка, во греачот останува помало количество на вода што истекува при потргнувањето на прирабницата за греење низ отворот на прирабницата за греење.

Надворешноста на бојлерот чистете ја со благ раствор на прашок за перење. Не употребувајте разредувачи или груби средства за чистење.

Со редовни сервисни прегледи можете да осигурате долг животен век на бојлерот и совршено работење. Гаранцијата против рѓосување на котелот е важечка само доколку сте ги изведувале пропишаните редовни прегледи за потрошеноста на заштитните аноди. Периодот помеѓу два редовни прегледи не смее да биде подолг од 36 месеци. Прегледите мора да ги изведе овластен сервисер, којшто секој преглед ќе ви го забележи во гаранцискиот лист на производот. Потребно е да се провери истрошеноста на противкорозивната заштитна анода и по потреба да се очисти водниот камен што се собира во внатрешноста на бојлерот. Истовремено, сервисната служба, според согледаната состојба, ќе ви го препорача датумот за следната контрола.

Ве молиме, евентуалните оштетувања на греалката да не ги поправате сами, туку за тоа да го повикате најблискиот овластен сервис.
