Vrsta izdelka	Električni akumulacijski bojler
Znamka	Gorenje
Model	TGU80NC6
Prostornina	80 L
Mere (A x B x C x D x E x F x G)	766 x 565 x 190 x 345 x 461 x 454 x 180 mm
Teža (prazna / polna)	30 kg / 110 kg
Nazivni tlak	0,6 MPa
Priključna moč	2000 W
Napetost	230 V ~
Čas segrevanja na 75°C	3 h 05 min
Količina mešane vode pri 40°C	146 L
Poraba energije (24h pri 65°C, 20°C okolica)	1,85 / 2,10 kWh (odvisno od merilnega standarda)
Material rezervoarja	Emajlirano jeklo z magnezijevo anodo
Zaščita proti koroziji	Magnezijeva anoda (zamenljiva)
Namestitev	Stenska montaža (navpična ali vodoravna s cevmi na levi)
Velikost priključka	G 1/2" (BSP)
Kompatibilnost sistema	Zaprti krog (tlačni) ali odprti krog (gravitacijski) z ustreznimi mešalnimi ventili
Varnostni ventil	Potreben povratni varnostni ventil (tlak < 0,5 MPa); varnostni ventil z atmosferskim izpustom
Območje termostata	20°C do 75°C (tovarniško nastavljeno za ekonomijo)
Električna zaščita	Bipolarna toplotna varovalka in termostat

Pogosto zastavljena vprašanja - TGU80NC6 GORENJE

Kakšne so mere bojlerja Gorenje TGU80NC6?

Mere (A x B x C x D x E x F x G) so 766 x 565 x 190 x 345 x 461 x 454 x 180 mm. Te so prikazane na risbi za namestitev.

Koliko časa traja segrevanje vode na 75°C?

Z grelnim elementom 2000 W TGU80NC6 segreje celotno prostornino 80 L z 10°C na 75°C v približno 3 urah in 5 minutah.

Kakšen je maksimalni delovni tlak?

Nazivni tlak je 0,6 MPa (6 bar). Če tlak v omrežju presega 0,5 MPa (5 bar), je treba namestiti redukcijski ventil.

Ali lahko bojler namestim vodoravno?

Da, univerzalna konstrukcija omogoča navpično ali vodoravno stensko montažo. Za vodoravno namestitev morajo biti izhodne cevi na levi strani.

Zakaj varnostni ventil kaplja vodo?

Kapljanje je med segrevanjem normalno, saj se voda širi. Če je trajno, lahko na dovodni cevi namestite 3-litrsko ekspanzijsko posodo, ki absorbira širjenje in prepreči kapljanje.

Kako pogosto je treba pregledati magnezijevo anodo?

Prvi pregled naj opravi usposobljen tehnik približno dve leti po namestitvi. Nadaljnji pregledi so odvisni od obrabe in kakovosti vode.

Kakšna električna priključitev je potrebna?

Enota zahteva napajanje 230 V ~ z minimalnim presekom kabla 1,5 mm² (H05VV-F 3G1,5 mm²). Med grelnikom in stalnim napajanjem mora biti nameščeno ločilno stikalo, ki izolira vse pole.

Ali lahko prilagodim temperaturo vode?

Da, termostat je mogoče nastaviti med 20°C in 75°C z vrtenjem nastavitvenega vijaka na termostatu. Tovarniška nastavitev je optimizirana za energetsko učinkovitost.

Kaj naj storim, če bojler zmrzne?

Če obstaja nevarnost zmrzovanja, izključite grelec iz napajanja in izpustite vso vodo. Za izpust odprite pipo za toplo vodo, nato izpustite skozi dovodno cev preko varnostnega ventila ali T-priključka. Nekaj preostale vode lahko ostane; popolnoma jo izpustite tako, da odstranite grelno prirobnico.

Kako očistim zunanjost bojlerja?

Uporabite blago raztopino detergenta in mehko krpo. Ne uporabljajte topil ali abrazivnih čistil, ker lahko poškodujejo zaključno plast.

NAVODILA ZA UPORABO TGU80NC6 GORENJE

Navodila za uporabo 3

Cenjeni kupec, zahvaljujemo se Vam za nakup našega izdelka.

PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO GRELNIKA VODE SKRBNO PREBERETE NAVODILA.

APARAT NI NAMENJEN UPORABI OSEBAM (UPOŠTEVAJOČ TUDI OTROKE) Z ZMANJŠANIMI FIZIČNIMI, ČUTNIMI ALI MENTALIMI SPOSOBNOSTMI ALI S POMANKANJEM ISKUŠENJ OZ. ZNANJEM RAZEN, ČE SO POD NADZOROM ALI POUČENI GLEDE UPORABE, S STRANI OSEBE ODGOVORNE ZA NJIHOVO VARNOST.

OTROCI MORAJO BITI POD NADZOROM, DA BI PREPREČILI, DA SE NE IGRAJO Z NAPRAVO.

Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta bila izdana tudi varnostni certifikat in certifikat o elektromagnetni kompatibilnosti. Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni med priključnima cevema. Grelnik sme priključiti na vodovodno in električno omrežje le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikoroziske zaščitne anode lahko opravi samo pooblaščena servisna služba.

VGRADITEV

Grelnik vgradite čim bližje odjemnim mestom. Če boste grelnik vgradili v prostor, kjer se nahaja kopalna kad ali prha, je potrebno obvezno upoštevati zahteve standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na steno ga pritrdite s stenskimi vijaki nominalnega premera minimalno 8mm. Steno s slabo nosilnostjo morate na mestu, kamor ga boste obesili, primerno ojačati. Grelnik je mogoče zaradi univerzalne konstrukcije pritrditi pokončno ali vodoravno na steno (priključne cevi obvezno na levi). Zaradi lažje kontrole in menjave magnezijeve anode, vam priporočamo, da med vrhom grelnika in stropom pustite zadosti prostora (glej mero G na skici - Priključne in montažne mere). V nasprotnem primeru bo ob servisnem posegu potrebno grelnik demonirati s stene.

TEHNIČNE LASTNOSTI APARATA

Tip	TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N				TG 200 N
Model	TGU 50 N	TGU 80 N	TGU 100 N	TGU 120 N	TGU 150 N	TGU 200 N
Prostornina [I]	50	80	100	120	150	200
Nazivni tlak [MPa]	0,6
Masa / napolnjen z vodo [kg]	24/74	30/110	34/134	38/158	44/194	65/265
Protikorozijska zaščita kotla	Emajlirano / Mg anoda
Priključna moč [W]	2000
Napetost [V~]	230
Čas segrevanja do 75°C 1) [h]	1^55	3^05	3^55	4^35	5^45	7^40
Količina mešane vode pri 40°C [I]	95	146	193	226	282	360
Energijska poraba2) [kWh/24h]	1,32/1,45	1,85/2,10	2,20/2,45	2,60/2,90	3,20/3,60	2,80/3,10

1) Čas segrevanja celotne prostornine grelnika z električnim grelcem pri vstopni temperaturi hladne vode iz vodovoda 10°C.
2) Energijska poraba pri vzdrževanju stalne temperature vode v grelniku 65°C in pri temperaturi okolice 20°C, merjeno po SIST EN 60379.

	A B	C D E	F G
TGU 50 N	561 365	185 1	45 461	454 130
TGU 80 N	766 565	190 3	45 461	454 180
TGU 100 N	926 71	5 200	495 461	454 260
TGU 120 N	1081	865	205 645	461 454 260
TGU 150 N	1296	1065	220 845	461 454 260
TGU 200 N	1505	1050	435 800	507 500 260

Priključne in montažne mere grelnika [mm]

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče.

Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem priključitve omogoča odjem vode na več odjemnih mestih, odprti, netlačni sistem pa dovoljuje samo eno odjemno mesto. Glede na izbrani sistem priključitve morate nabaviti tudi ustrezne mešalne baterije.

Pri odprtem, netlačnem sistemu je treba pred grelnik vgraditi protipovratni ventil, ki preprečuje iztekanje vode iz kotla, će v omrežju zmanjka vode. Pri tem sistemu priključitve morate uporabiti pretočno mešalno baterijo. V grelniku se zaradi segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo le pokvarite.

Pri zaprtem, tlačnem sistemu priključitve morate na odjemnih mestih uporabiti tlačne mešalne baterije. Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa nad nominalnim. Iztočna odprtina na varnostnem ventilu mora imeti obvezno izhod za atmosferski tlak.

Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev nameščena pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da zaradi neustrezno izvedene inštalacije nimate možnosti, da bi kapljajočo vodo iz povratnega varnostnega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo ekspanzijske posode volumna 3 l na dotočni cevi grelnika.

Za pravilno delovanje varnostnega ventila morate sami periodično izvajati kontrole. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz povratnega varnostnega ventila. Pri tem mora priteči skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben.


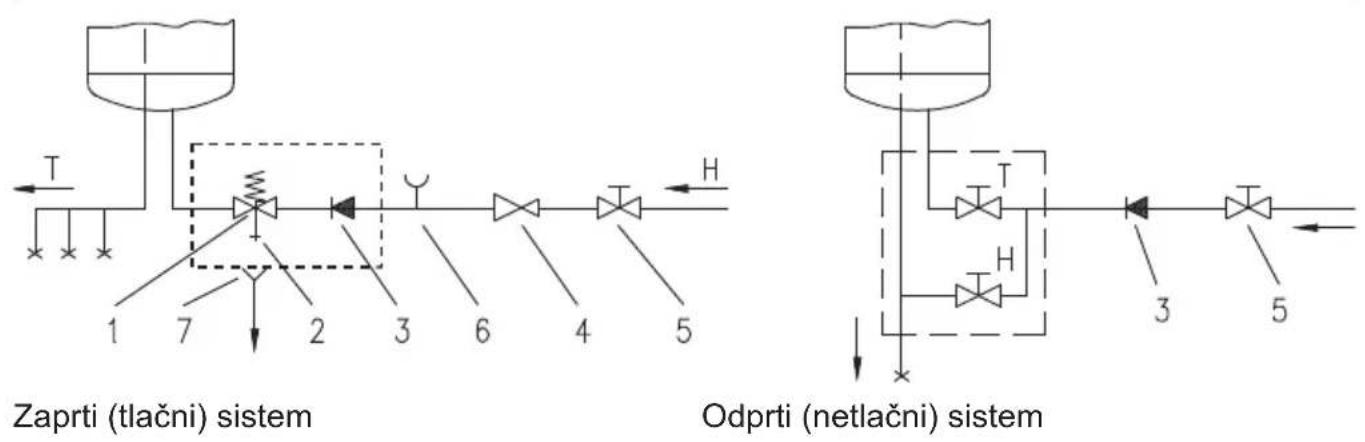

Legenda:

1 - Varnostni ventil
2 - Preizkusni ventil
3 - Nepovratni ventil
4 - Redukcijski ventil tlaka
5 - Zaporni ventil
6 - Preizkusni nastavek
7 - Lijak s priključkom na odtok
H - Hladna voda
T - Topla voda

Med grelnik in povratni varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem delovanje povratnega varnostnega ventila onemogočili.

Grelnik lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, će je tlak v omrežju nižji od 0,5 MPa (5 bar). Če tlak v omrežju presega 0,5 MPa (5 bar), morate obvezno vgraditi redukcijski ventil.

Pred električno priključitvijo morate grelnik obvezno najprej napolniti z vodo. Pri prvi polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen, ko voda priteče skozi izlivno cev mešalne baterije.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

Pred priključitvijo v električno omrežje je potrebno v grelnik vgraditi priključno vrvico minimalnega preseka vsaj 1,5 mm² (H05VV-F 3G1,5mm²). Ob montaži priključnega kabla je potrebno zvezati tudi priključni žici kontrolne svetilke v za to predvideni priključni puši na termostatu, ki sta označeni z 1 in 2 oziroma z A in B pri alternativni izvedbi termostata.

Da to lahko storite, morate z grelnika odviti zaščitni pokrov.

Priključitev grelnika na električno omrežje mora potekati v skladu s standardi za električne napeljave. Med grelnikom vode in trajno inštalacijo mora biti vgrajena priprava za ločitev vseh polov od električnega omrežja v skladu z nacionalnimi inštalacijskimi predpisi.

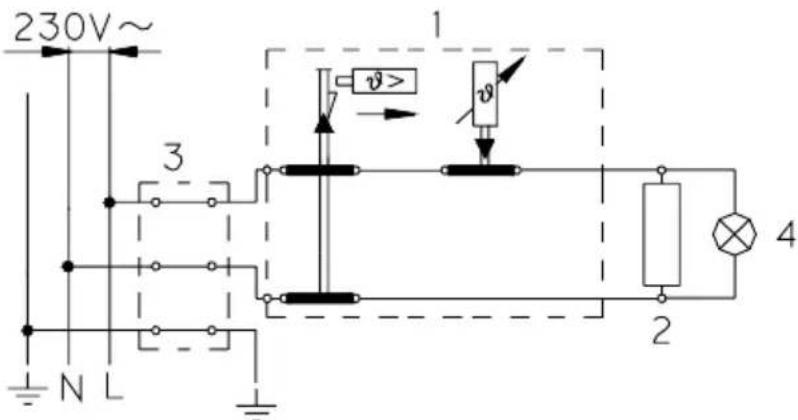

Legenda:

1 - Termostat in dvopolna toplotna varovalka
2 - Grelo
3 - Priključna sponka
4 - Kontrolna svetilka

L - Fazni vodnik

N - Nevtralni vodnik

12 - Zaščitni vodnik

Shema električne vezave

OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja!

UPORABA IN VZDRŽEVANJE

Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uprabo. Temperaturo vode v aparatu samodejno uravnava termostat, ki je nastavljen tovarniško. Nastavitev lahko spremenite z vrtenjem nastavitvenega vijaka na termostatu v notranjosti grelnika. Nastavljivo območje sega od 20 do 75°C. Spreminjanja tovarniške nastavitve vam ne priporočamo, saj vam ta zagotavlja najbolj ekonomično porabo električne energije in najmanjše izločanje vodnega kamna.

Delovanje električnega grela pokaže kontrolna svetilka. Grelnik ima na sprednji strani bimetalni termometer, ki se odkloni v smeri urnega kazalca, kadar je v njem prisotna topla voda.

Če grelnika ne mislite uporabljati dalj časa, ga izklopite iz električnega omrežja. Kadar obstaja nevarnost, da bo voda v grelniku zmrznila, jo morate iz njega iztočiti. Voda iz grelnika se izprazni skozi dotočno cev grelnika. V ta namen je priporočljivo ob vgradnji med varnostni ventil in dotočno cev namestiti poseben fitting (T-člen) ali izpustni ventil. Grelnik lahko izpraznite tudi neposredno skozi varnostni ventil s pomikom ročice oziroma s pomikom vrtljive kapice v položaj kot pri preverjanju delovanja. Pred izpraznjenem je grelnik potrebno izključiti iz električnega omrežja in nato odpreti ročico za toplo vodo na priključeni mešalni bateriji. Po izpraznitvi vode skozi dotočno cev, v grelniku ostane manjša količina vode, ki izteče skozi odprtino grelne prirobnice ob odstranitvi grelne prirobnice.

Zunanjost grelnika čistite z blago raztopino pralnega praška. Ne uporabljajte razredčil in grobih čistilnih sredstev.

Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo grelnika. Garancija za prerjavenje kotla velja le, će ste izvajali predpisane redne preglede izrabljenosti zaščitne anode. Obdobje, med posameznimi rednimi pregledi, ne sme biti daljše od 36 mesecev. Pregledi morajo biti izvedeni s strani pooblaščenega serviserja, ki Vam pregled evidentira na garancijskem listu proizvoda. Ob pregledu preveri izrabljenost protikoroziske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.
