Tip proizvoda	Električni bojler (akumulacioni)
Marka	Gorenje
Model	TGR 30-120 SM-UNI (opseg: 30, 50, 80, 100, 120 L)
Zapremina	80 L (primer, varira po modelu)
Nazivni pritisak	0.6 MPa (6 bar)
Težina (prazan / pun)	30 kg / 110 kg (za model od 80 L)
Snaga grejača	2000 W
Napon priključka	230 V~
Klasa zaštite	I
Stepen zaštite	IP24
Vreme zagrevanja do 75°C (od 15°C)	3 h 05 min (za 80 L)
Mešana voda na 40°C	145 L (za 80 L)
Potrošnja energije u pripravnosti	1.85 kWh/24h (na 65°C, ambijent 20°C)
Antikorozivna zaštita	Emajlirani rezervoar + Magnezijumska anoda
Upravljanje	Elektronski regulator sa obrtnom ručicom
Režimi rada	Ručno podešavanje temperature (35°C do 75°C), ECO režim (55°C), ECO^S inteligentni režim (40-75°C na osnovu navika), zaštita od smrzavanja (10°C)
Funkcija protiv legionele	Automatsko zagrevanje na 62°C u trajanju od 15 min nakon 30 dana ispod 62°C
Indikacija greške	Obrasci treperenja crvene i zelene LED diode
Instalacija	Vertikalno montiranje na zid, zatvoreni (pritisni) ili otvoreni (gravitacioni) sistem
Sigurnosni ventil	Potreban na ulazu, periodično ručno testiranje
Održavanje	Pregled Mg anode svake 2 godine od strane ovlašćenog servisa; uklanjanje kamenca po potrebi
Dimenzije (V x Š x D, primer 80L)	783 x 565 x 190 mm (približno, pogledajte priručnik)

Često postavljana pitanja - TGR 30-120 SM -UNI GORENJE

Kako da podesim temperaturu na mom Gorenje TGR bojleru?

Okrenite dugme upravljanja u smeru kazaljke na satu na željenu postavku. Oznake pokazuju: 10°C (zaštita od smrzavanja), 35°C, 55°C (ECO), 75°C (maksimum). Za ECO^S režim, okrenite suprotno od kazaljke na satu sa OFF.

Šta radi ECO^S režim?

ECO^S režim beleži vašu potrošnju tople vode tokom 7 dana, a zatim automatski zagreva vodu kako bi zadovoljio vaše potrebe uz uštedu energije. Temperatura varira između 40°C i 75°C. Ponavlja se nedeljno i prilagođava se ako se vaše navike promene.

Zašto voda kaplje iz sigurnosnog ventila?

Tokom zagrevanja, voda se širi i pritisak raste, zbog čega sigurnosni ventil ispušta malu količinu vode. To je normalno. Ako je curenje prekomerno, možete instalirati ekspanzionu posudu od 3 litra na dovod hladne vode. Takođe proverite da ventil nije blokiran kamencom.

Kako da proverim da li sigurnosni ventil radi?

Periodično (npr. svakog meseca) ručno otvorite sigurnosni ventil okretanjem ručke ili odvrtanjem matice. Voda treba da ističe. Ako nema vode, ventil je možda blokiran i zahteva servis.

Šta znače treperenje crvenog i zelenog svetla?

Pogledajte tabelu grešaka u priručniku: ako oba svetla trepere istovremeno, to ukazuje na grešku senzora ili upozorenje grejača. Pozovite ovlašćeni servis. Normalan rad: crveno svetlo sija tokom zagrevanja, zeleno sija u ECO^S režimu.

Kako da ispustim vodu iz bojlera?

Isključite struju, otvorite slavinu tople vode, a zatim ispustite vodu kroz dovodnu cev pomoću T-fitinga ili direktno kroz sigurnosni ventil. Imajte na umu da određena količina vode ostaje unutra; za potpuno pražnjenje, uklonite grejni prirubnicu.

Mogu li sam da instaliram bojler?

Instalaciju mora izvršiti kvalifikovano osoblje. Zahteva montiranje na zid, ispravan električni priključak (sa prekidačem za isključenje svih polova) i ispravan priključak vodosnabdevanja sa sigurnosnim ventilom. Nepravilna instalacija može poništiti garanciju i izazvati opasnosti.

Kakvo održavanje je potrebno za bojler?

Svake dve godine, angažujte ovlašćeni servis da pregleda magnezijumsku anodu i ukloni kamenac. Čistite spoljašnjost blagim deterdžentom. Nemojte koristiti abrazivna sredstva.

Koliko vremena je potrebno da se zagreje voda?

Vreme zagrevanja zavisi od modela i porasta temperature. Za model od 80L koji greje od 15°C do 75°C, potrebno je oko 3 sata 5 minuta. Manji modeli se brže zagrevaju.

Šta je funkcija protiv legionele?

Ako temperatura vode ostane ispod 62°C tokom 30 uzastopnih dana, grejač se automatski zagreva na 62°C u trajanju od 15 minuta kako bi ubio bakterije. Ova funkcija je fabrički aktivirana i pokreće se nakon zakašnjenja od 3 dana kada se prvi put uključi napajanje.

KORISNIČKI PRIRUČNIK TGR 30-120 SM -UNI GORENJE

Поштовани купци, захваљујемо да сте купили наш производ.

У складу са најновијим смерницама, ми смо за своје захтевније купце развили електрични бојлер воде TGR који је опремљен интелигентним електронским регулатором који сем подешавања температуре воде у бојлеру омогућава и "ECO ^S " паметни начин рада. Бојлер на основу снимања ваших навика након одређеног периода аутоматски израчунава оптимални начин рада који омогућава најмању потрошњу електричне енергије која је потребна за задовољавање ваших потреба за топлом водом.

Бојлер је произведен у складу са важећим стандардима и званично је испитан, за њега је издат безбедносни сертификат и сертификат о електромагнетској компатибилности. Љегове основне техничке карактеристике су наведене на натписној плочици која је залепљена између прикључних цеви. Прикључење бојлера на водоводну и електичну мрежу може да изврши само стручњак који је оспособљен за то. Било какав захват у унутрашњост бојлера због поправљања, уклањања воденог каменца и проверавања или замењивања противкорозивне заштитне аноде, може да изврши само овлашћена сервисна служба.

МОНТАЖА

Монтирајте бојлер што ближе прикључку за воду и причврстите га на зид одговарајућим вијцима. Ако бојлер уградите у просторију у којој је када за купање или туш, обавезно би требало да се уважавају захтеви стандарда IEC 60364-7-701 (VDE 0100, Teil 701). На зид га причврстите помоћу два завртња за монтажу на зид, са номиналним пресеком од најмање 8 мм. Ако је носивост зида неодговарајућа, место на коме монтирате бојлер морате да ојачате на одговарајући начин. Бојлер се причвршћује на зид искључиво вертикално. Због лакше контроле и замене магнезијумове аноде препоручујемо вам да између врха грејача и таванице оставите довољно простора (види меру G на скици прикључних мера). У супротном случају биће приликом наведене интервенције потребно грејач демонтирати са зида.

Тип		TGR 30 SM	TGR 50 SM	TGR 80 SM	TGR 100 SM	TGR 120 SM
Запремина	[l]	30	50	80	100	120
Номинални притисак	[MPa (bar)]	0,6 (6)
Маса/напуњен водом	[kg]	20/50	24/74	30/110	34/134	38/158
Антикорозивна заштита котла		емајлиран / Mg анода
Снага електричног грејача	[W]	2000
Напон напајања	[V~]	230
Класа заштите		I
Степен заштите		IP24
Време загревања до 75 °C ^1)	[h]	1^05	1^55	3^05	3^55	4^35
Количина мешане воде на 40 °C	[l]	50	89	145	200	236
Потрошња енергије ^2)	[kWh/24h]	0,90	1,32	1,85	2,20	2,60

1) Време загревања пуног бојлера електричним грејачем ако је улазна температура воде из водовода 15 °C.
2) Губици енергије приликом одржавања константне температуре воде у бојлеру на 65 °C ако је температура околине 20 °C, мерено према EN 60379

A B C G
TGR 30 SM 4	76 275	173		80
TGR 50 SM 5	78 365	185		130
TGR 80 SM 7	83 565	190		180
TGR 100 SM	943 71	5 200		260
TGR 120 SM	1098	865	205	260

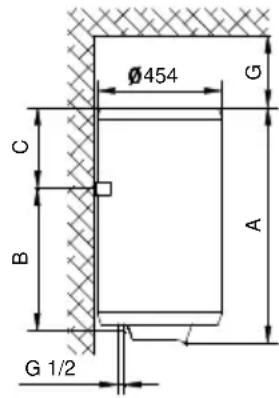

Прикључне и монтажне мере бојлера [mm]

Довод и одвод воде су означени бојама на цевима бојлера. Довод хладне воде је означен плавом, а одвод топле воде црвеном бојом. Бојлер можете да прикључите на водоводну мрежу на два начина. Затворени систем (под притиском), омогућава испуштање воде на више места, а отворени систем (без притиска) дозвољава само једно место испуштања воде.

С обзиром на систем прикључивања који изаберете, морате да уградите и адекватну батерију за мешање. Код отвореног система (без притиска) испред грејача морате да уградите неповратни вентил који спречава изливање воде из котла, ако нестане воде у водоводној мрежи.

Код овог система прикључивања морате да уградите проточну батерију за мешање. У бојлеру се због загревања повећава запремина воде, што узрокује капљање из цеви батерије за мешање. Јаким затезањем ручице батерије за мешање нећете спречити капљање него можете само да покварите батерију.

Код затвореног система прикључивања (под притиском), на местима испуштања воде морате га уградите батерије за мешање, намењене за рад под притиском. На одоводну цев би требало ради безбедности рада обавезно да се угради сигурносни вентил или сигурносну компоненту која спречава повећање притиска у котлу за више од 0,1 МПа (1 bar) више од номиналног. Отвор за испуштање воде на сигурносном вентилу мора обавезно да има излаз на атмосферски притисак.

Кад се вода у котлу загрева, повећава се и притисак, али до границе коју дозвољава сигурносни вентил. Пошто је враћање воде у водоводну мрежу блокирано, може доћи до капања воде из одливног отвора сигурносног ветила. Те капљице воде можете да усмерите у одвод преко посебног система за испуштање воде, који морате да поставите испод сигурносног вентила.

Одводна цев, смештена испод елемента за испуштање на сигурносном вентилу, мора да буде намештена у смеру право надоле и на температури на којој не смрзава. У случају да због већ постављене инсталације немате могућност да воду која капа из повратног сигурносног вентила спроведете у одвод, капање можете да избегнете тако да на доводну цев бојлера уградите експанзионе посуде запремине од 3 л. За правилан рад сигурносног вентила морате сами периодично да вршите контролу да бисте уклонили водени каменац и проверили евентуалне блокаде сигурносног вентила. Код проверавања, помицањем ручке или одвијањем матице завртња (зависно од врсте завртња) отворите испуштање из повратног сигурносног вентила. При томе кроз млазницу вентила за истицање мора да протече вода, као знак да је вентил беспрекоран.

Затворени систем (под притиском)

Отворени систем (проточни)

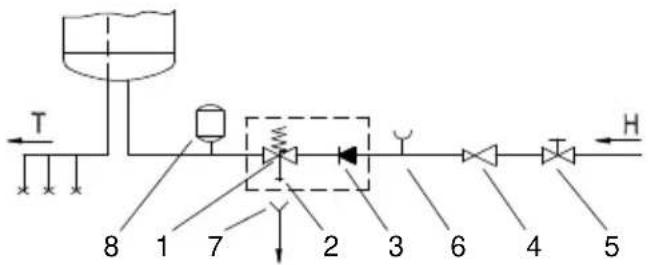

Легенда:

1 - Сигурносни вентил
2 - Вентил за тестирање
3 - Неповратни вентил
4 - Вентил за редукцију притиска
5 - Запорни вентил

6 - Испитни наставак
7 - Цевак са приклъучком на одвод
8 - Експанзиони суд
Н - Хладна вода
T - Топла вода

Између бојлера и повратног сигурносног вентила не сме да се уgraђује вентил за затварање воде јер би се тиме онемогућило деловање сигурносног вентила.

Бојлер можете да прикључите на водоводну мрежу објекра без редукционог вентила ако је притисак у мрежи нижи од номиналног притиска. Ако је притисак у мрежи виши од номиналног притиска, морате обавезно да уградите редукциони вентил.

Пре него што прикључите бојлер на електричну мрежу обавезно га напуните водом. Приликом првог пуњења отворите славину за топлу воду. Бојлер је пун кад из славине почне да тече вода.

Пре прикључивања на електричну мрежу потребно је да у бојлер уградите прикључну траку минималног пресека од најмање 1,5 мм² (H05VV-F 3G 1,5 мм²). Да би се то учинило, одвијте заштитни поклопац на бојлеру.

Прикључење бојлера на електричну мрежу мора да се изврши у складу са стандардима за постављање електричне инсталације. Између бојлера и трајне инсталације мора да буде уgraђен уређај за одвајање свих полова од електричне мреже у складу са националним инсталационним прописима. Код првог прикључивања или сваког поновног прикључивања на прикључни напон, на предњој плочи се пале обе лампице на 2 секунда.

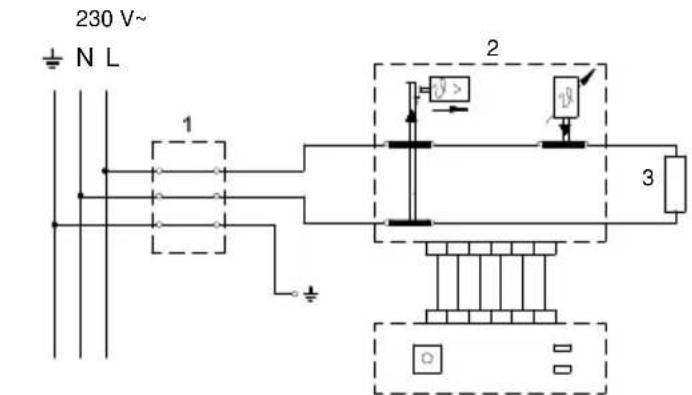

Легенда:

1 - Прикључне клеме
2 - Електронски регулатор и двополни топлотни осигурач
3 - Грејач

L - Фаза

1- - Уземљење

Шема повезивања електричних проводника

УПОЗОРЕЊЕ: Пре сваке интервенције у унутрашњости бојлера обавезно искључите бојлер из електричне мреже!

После прикључивања на водоводну и електричну мрежу бојлер је спреман за употребу.

Бојлер садржи електронски регулатор који омогућава подешавање температуре воде, прилагођавање рада бојлера с обзиром на ваше навике (програм "ECO ^S ") и дијагностику грешака.

УПРАВЛЬАЊЕ

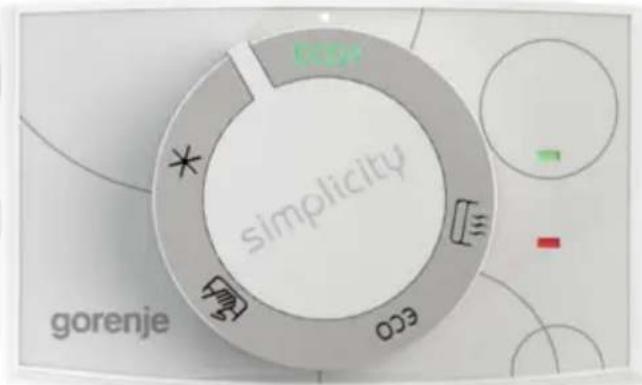

Бојлером воде управљате окрећући ротационо дугме на жељени ниво.

Укључење/искључење бојлера

• За укључење бојлера окрећите дугме у смеру кретања казаљке на сату, и то до жељеног нивоа температуре.
• За искључење болјера окрените дугме на положај "0" (ако бојлеру искључите напајање, морате да испустите воду из њега због опасности од смрзавања).

Подешавање температуре

- Окретањем дугмета у смеру кретања казальке на сату подешавате жельени ниво температуре.

ECO

- Температура зависи од снимљених потреба корисника.

- Заштита од смрзавања, температура приближно 10 °C.

Рад бојлера у начину "ECO ^S "

Овај начин рада је подесан пре свега уколико имате прилично устаљене навике по питању потрошње топле воде (пример: туширање сваки дан приближно у исто време). За време снимања, електроника бележи ваше навике које уважава приликом загревања воде. Рад у начину "ECO ^S " смањује потрошњу електричне енергије.

- "ECO ^S " начин рада бојлера укључите окретањем управљачког дугмета у смеру супротном од смера кретања казаљки на сату. Истовремено се пале црвена и зелена лампица. Црвена сигнализује рад грејача, а зелена рад у начину "ECO ^S ".

- "ECO ^S " функција је заснована на 7-дневном циклусу. Након укључења ове функције, током прве недеље се температура воде у бојлеру одржава на 75 °C и

електроника снима испуштања током 7 дана заредом, а затим на основу мерења ΔT утврђује количину потрошене топле воде. После 7-дневног снимања, снимљени режим почиње да ради аутоматски и бојлер припрема количину топле воде с обзиром на претходну недељу. За време вршења снимљеног режима, снимљени режим се истовремено и снима. Уколико се режим временски или количински разликује од режима снимљеног претходне недеље, следеће недеље се врши нови снимљени режим.

• Температура воде у начину "ECO ^S " се мења од 40 °C до 75 °C. Када нема очекиване потрошње (stand-by температура), температура воде износи 40 °C.
• Ако је за време снимања дошло до прекида електричне енергије или искључења рада бојлера, снимак није важећи.
• Излаз из начина "ECO ^S " je omогућен окретањем управљачког дугмета на било који други положај.

Функција антилегионела

Функција је подешена фабрички. После прикључења на електричну мрежу или након изласка из грешке, функција антилегионеле се укључује након 3 дана.

Када је бојлер укључен и температура воде у бојлеру виша од 62 °C непрестано 15 мин, завршава одбројавање. Чим се температура спусти ниже од 62 °C, поново започиње одбројавање 30 дана. Ако бојлер у року од 30 дана не достигне 62 °C, укључује се функција антилегионела и бојлер загрева воду на 62 °C на 15 минута.

Ако бојлер није укључен или није прикључен на електричну мрежу и истиче време од 30 дана, функција антилегионеле се не укључује док се бојлер не укључи.

Ако је функција антилегионеле у току и корисник искључи бојлер, функција се прекида и почиње поновно бројање 30 дана.

Ако корисник смањи подешену температуру за време рада функције антилегионеле, функција се прекида и почиње поновно бројање од 30 дана.

Индикација грешака

У случају грешке или упозорења на бојлеру, почињу да тепере црвена и зелена лампица као сигнализација грешке у односу на табелу у наставку.

СТАТУС	ЦРВЕНА лампица	ЗЕЛЕНА лампица
Уобичајени рад
Бојлер искључен / /
Бојлер укључен, нема грешке, бојлер не ради	/ /
Бојлер укључен, нема грешке, бојлер ради	СВЕТЛИ	/
Рад у начину "ЕСО ^5 "
Бојлер укључен, нема грешке, бојлер не ради	/	СВЕТЛИ
Бојлер укључен, нема грешке, бојлер ради	СВЕТЛИ	СВЕТЛИ
ГРЕШКЕ (Позовите сервис)
Бојлер укључен, грешка темп. сензора (сензор 1 или сензор 2 у кратком споју или отворено струјно коло, грешка разлике темп.)	ТРЕПЕРИ ТРЕПЕРИ
Бојлер укључен, упозорење бојлера	ТРЕПЕРИ	ТРЕПЕРИ

Ако не намеравате да користите бојлер дуже времена, односно ако га искључите из електричне мреже, морате да испустите воду из њега због опасности од смрзавања! Вода из бојлера се испушта кроз доводну цев бојлера. У том циљу препоручљиво је приликом уградње између сигурносног вентила и доводне цеви грејања наместити посебан "fiting" (Т-део) или испусни вентил. Бојлер такође можете да испразните и непосредно кроз сигурносни вентил померањем ручице, односно обртне капице вентила у положај као приликом проверавања рада. Пре пражњења искључите бојлер из електричне мреже и затим отворите ручицу за топлу воду на прикљученој батерији за мешање. После пражњења воде кроз доводну цев, у бојлеру остаје мања количина воде која истиче приликом одстрањивања грејне прирубнице (прирубнице цеви) кроз отвор грејне прирубнице.

Кућиште бојлера чистите благим раствором пашка за прање. Не употребљавајте разређиваче ни груба средства за чишћење.

Ефикасно деловање без грешки и дуг животни век бојлера омогућићете редовним сервисним прегледима. За прерђали котао гаранција важи само ако сте редовно вршили прописане редовне прегледе истрошености заштитине аноде. Период између појединачних редовних прегледа не сме да буде дужи од 36 месеци. Прегледе мора да обави овлашћен сервисер који тај захват региструје на гарантном листу производа. Код прегледа проверава истрошеност протикорозивне заштитне аноде и по потреби очистиће водени каменац који се, с обзиром на квалитет, количину и температуру потрошене воде, скупља у бојлеру. Сервисна служба ће вам на основу утврђеног стања препоручити датум за нареду контролу.

Молимо да евентуалне кварове не поправљате сами него да о њима обавестите најближу сервисну службу.

Poštovani kupci, zahvaljujemo da ste kupili naš proizvod. MOLIMO DA PRE MONTAŽE I PRVE UPOTREBE BOJLERA PAŽLJIVO PROČITATE UPUTSTVO.

UREĐAJ NIJE NAMENJEN ZA KORIŠĆENJE LICIMA (UKLJUČUJUĆI I DECU) SA SMANJENIM FIZIČKIM ILI MENTALNIM SPOSOBNOSTIMA, ODNOSNO LICIMA BEZ ISKUSTVA TJ. ZNANJA, OSIM AKO SU POD NADZOROM (ILI UPOZNATI SA UREĐAJEM) OD STRANE OSOBE ODGOVORNE ZA NJIHOVU BEZBEDNOST. DECA MORAJU DA BUDU POD NADZOROM DA BI SE SPREČILO IGRANJE UREĐAJEM.

U skladu sa najnovijim smernicama, mi smo za svoje zahtevnije kupce razvili električni bojler vode TGR koji je opremljen inteligentnim elektronskim regulatorom koji sem podešavanja temperature vode u bojleru omogućava i "ECO ^S " pametni način rada. Bojler na osnovu snimanja vaših navika nakon određenog perioda automatski izračunava optimalni način rada koji omogućava najmanju potrošnju električne energije koja je potrebna za zadovoljavanje vaših potreba za toplom vodom.

Bojler je proizveden u skladu sa važećim standardima i zvanično je ispitan, za njega je izdat bezbednosni sertifikat i sertifikat o elektromagnetskoj kompatibilnosti. Njegove osnovne tehničke karakteristike su navedene na natpisnoj pločici koja je zalepljena između priključnih cevi. Priključenje bojlera na vodovodnu i elektičnu mrežu može da izvrši samo stručnjak koji je osposobljen za to. Bilo kakav zahvat u unutrašnjost bojlera zbog popravljanja, uklanjanja vodenog kamenca i proveravanja ili zamenjivanja protivkorozivne zaštitne anode, može da izvršiti samo ovlašćena servisna služba.

MONTAŽA

Montirajte bojler što bliže priključku za vodu i pričvrstite ga na zid odgovarajućim vijcima. Ako bojler ugradite u prostoriju u kojoj je kada za kupanje ili tuš, obavezno bi trebalo da se uvažavaju zahtevi standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na zid ga pričvrstite pomoću dva zavrtnja za montažu na zid, sa nominalnim presekom od najmanje 8 mm. Ako je nosivost zida neodgovarajuća, mesto na kome montirate bojler morate da ojačate na odgovarajući način. Bojler se pričvršćuje na zid isključivo vertikalno. Zbog lakše kontrole i zamene magnezijumove anode preporučujemo vam da između vrha grejača i tavanice ostavite dovoljno prostora (vidi meru G na skici priključnih mera). U suprotnom slučaju biće prilikom navedene intervencije potrebno grejač demontirati sa zida.

TEHNIČKE KARAKTERISTIKE BOJLERA

Tip TGR 30 SM		TGR 50 SM	TGR 80 SM	TGR 100 SM	TGR 120 SM
Zapremina [l]	30 50 0 100 120
Nominalni pritisak [MPa (bar)]	0,6 (6)
Masa/napunjen vodom [kg]	20/50 24/74 30/110 34/134 38/158
Antikorozivna zaštita kotla	emajlirano / Mg anoda
Snaga električnog grejača [W]	2000
Napon napajanja [V~]	230
Klasa zaštite	I
Stepen zaštite	IP24
Vreme zagrevanja do 75 °C^{1)}[h]	1^{05}	1^{55}	3^{05}	3^{55}	4^{35}
Količina mešane vode na 40 °C [l]	50	89	145	200	236
Potrošnja energije^{2)}$ [kWh/24h]	0,90	1,32	1,85	2,20	2,60

1) Vreme zagrevanja punog bojlera električnim grejačem ako je ulazna temperatura vode iz vodovoda 15 °C.

2) Gubici energije prilikom održavanja konstantne temperature vode u bojleru na 65 °C ako je temperatura okoline 20 °C, mereno prema EN 60379.

A B C G
TGR 30 SM 4	76 275	173		80
TGR 50 SM 5	78 365	185		130
TGR 80 SM 7	83 565	190		180
TGR 100 SM	943 715	200		260
TGR 120 SM	1098	865	205	260

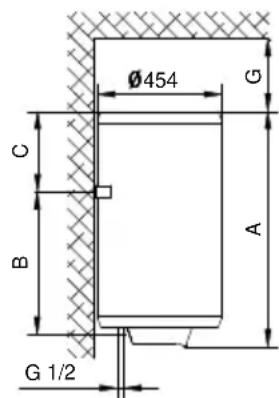

Priključne i montažne mere bojlera [mm]

PRIKLJUČIVANJE NA VODOVOD

Dovod i odvod vode su označeni bojama na cevima bojlera. Dovod hladne vode je označen plavom, a odvod tople vode crvenom bojom. Bojler možete da priključite na vodovodnu mrežu na dva načina. Zatvoreni sistem (pod pritiskom), omogućava ispuštanje vode na više mesta, a otvoreni sistem (bez pritiska) dozvoljava samo jedno mesto ispuštanja vode.

S obzirom na sistem priključivanja koji izaberete, morate da ugradite i adekvatnu bateriju za mešanje. Kod otvorenog sistema (bez pritiska) ispred grejača morate da ugradite nepovratni ventil koji sprečava izlivanje vode iz kotla, ako nestane vode u vodovodnoj mreži.

Kod ovog sistema priključivanja morate da ugradite protočnu bateriju za mešanje. U bojleru se zbog zagrevanja povećava zapremina vode, što uzrokuje kapljanje iz cevi baterije za mešanje. Jakim zatezanjem ručice baterije za mešanje nećete sprečiti kapljanje nego možete samo da pokvarite bateriju.

Kod zatvorenog sistema priključivanja (pod pritiskom), na mestima ispuštanja vode morate ga ugradite baterije za mešanje, namenjene za rad pod pritiskom. Na odovodnu cev bi trebalo radi bezbednosti rada obavezno da se ugradi sigurnosni ventil ili sigurnosnu komponentu koja sprečava povećanje pritiska u kotlu za više od 0,1 MPa (1 bar) više od nominalnog. Otvor za ispuštanje vode na sigurnosnom ventilu mora obavezno da ima izlaz na atmosferski pritisak.

Kad se voda u kotlu zagreva, povećava se i pritisak, ali do granice koju dozvoljava sigurnosni ventil. Pošto je vraćanje vode u vodovodnu mrežu blokirano, može doći do kapanja vode iz odlivnog otvora sigurnosnog vetila. Te kapljice vode možete da usmerite u odvod preko posebnog sistema za ispuštanje vode, koji morate da postavite ispod sigurnosnog ventila.

Odvodna cev, smeštena ispod elementa za ispuštanje na sigurnosnom ventilu, mora da bude nameštena u smeru pravo nadole i na temperaturi na kojoj ne smrzava.

U slučaju da zbog već postavljene instalacije nemate mogućnost da vodu koja kapa iz sigurnosnog ventila sprovedete u odvod, kapanje možete da izbegnete tako da na dovodnu cev bojlera ugradite ekspanzione posude zapremine od 3 l. Za pravilan rad sigurnosnog ventila morate sami periodično da vršite kontrolu da biste uklonili vodeni kamenac i proverili eventualne blokade sigurnosnog ventila. Kod proveravanja, pomicanjem ručke ili odvijanjem matice zavrtnja (zavisno od vrste zavrtnja) otvorite ispuštanje iz sigurnosnog ventila. Pri tome kroz mlaznicu ventila za isticanje mora da proteče voda, kao znak da je ventil besprekoran.

Zatvoreni sistem (pod pritiskom)
Otvoreni sistem (protočni)

Legenda:

1 - Sigurnosni ventil
2 - Ventil za testiranje
3 - Nepovratni ventil
4 - Ventil za redukciju pritiska
5 - Zaporni ventil
6 - Ispitni nastavak
7 - Cevak sa priključkom na odvod
8 - Ekspanzioni sud
H - Hladna voda
T - Topla voda

Između bojlera i sigurnosnog ventila ne sme da se ugrađuje ventil za zatvaranje vode jer bi se time onemogućilo delovanje sigurnosnog ventila.

Bojler možete da priključite na vodovodnu mrežu objekra bez redukcionog ventila ako je pritisak u mreži niži od nominalnog pritiska. Ako je pritisak u mreži viši od nominalnog pritiska, morate obavezno da ugradite redukcioni ventil.

Pre nego što priključite bojler na električnu mrežu obavezno ga napunite vodom.

Prilikom prvog punjenja otvorite slavinu za toplu vodu. Bojler je pun kad iz slavine počne da teče voda.

PRIKLJUČIVANJE NA ELEKTRIČNU MREŽU

Pre priključivanja na električnu mrežu potrebno je da u bojler ugradite priključnu traku minimalnog preseka od najmanje 1,5 mm ^2 (H05VV-F 3G 1,5 mm ^2 ). Da bi se to učinilo, odvijte zaštitni poklopac na bojleru.

Bojlerom vode upravljate okrećući rotaciono dugme na željeni nivo.

Ako bojler nije uključen ili nije priključen na električnu mrežu te ističe vreme od 30 dana, funkcija antilegionele se ne uključuje dok se bojler ne uključi.

Ako je funkcija antilegionele u toku i korisnik isključi bojler, funkcija se prekida i počinje ponovno brojanje 30 dana.

Ako korisnik smanji podešenu temperaturu za vreme rada funkcije antilegionele, funkcija se prekida i počinje ponovo brojanje od 30 dana.

Indikacija grešaka

U slučaju greške ili upozorenja na bojleru, počinju da trepere crvena i zelena lampica kao signalizacija greške u odnosu na tabelu u nastavku.

STATUS	CRVENA lampica	ZELENA lampica
Uobičajeni rad
Bojler isključen / /
Bojler uključen, nema greške, bojler ne radi /	/
Bojler uključen, nema greške, bojler radi	SVETLI	/
Rad u načinu "ECO ^S "
Bojler uključen, nema greške, bojler ne radi /		SVETLI
Bojler uključen, nema greške, bojler radi	SVETLI	SVETLI
GREŠKE (Pozovite servis)
Bojler uključen, greška temp. senzora (senzor 1 ili senzor 2 u kratkom spoju ili otvoreno strujno kolo, greška razlike temp.)	TREPERI TREPERI
Bojler uključen, upozorenje bojlera	TREPERI	TREPERI

Ako ne nameravate da koristite bojler duže vremena, odnosno ako ga isključite iz električne mreže, morate da ispustite vodu iz njega zbog opasnosti od smrzavanja! Voda iz bojlera se ispušta kroz dovodnu cev bojlera. U tom cilju preporučljivo je prilikom ugradnje između sigurnosnog ventila i dovodne cevi grejanja namestiti poseban "fiting" (T-deo) ili ispusni ventil. Bojler takođe možete da ispraznite i neposredno kroz sigurnosni ventil pomeranjem ručice, odnosno obrtne kapice ventila u položaj kao prilikom proveravanja rada. Pre pražnjenja isključite bojler iz električne mreže i zatim otvorite ručicu za toplu vodu na priključenoj bateriji za mešanje. Posle pražnjenja vode kroz dovodnu cev, u bojleru ostaje manja količina vode koja ističe prilikom odstranjivanja grejne prirubnice (prirubnice cevi) kroz otvor grejne prirubnice.

Kućište bojlera čistite blagim rastvorom praška za pranje. Ne upotrebljavajte razređivače ni gruba sredstva za čišćenje.

Efikasno delovanje bez greški i dug životni vek bojlera omogućićete redovnim servisnim pregledima. Za prerđali kotao garancija važi samo ako ste redovno vršili propisane redovne preglede istrošenosti zaštitine anode. Period između pojedinačnih redovnih pregleda ne sme da bude duži od 36 meseci. Preglede mora da obavi ovlašćen serviser koji taj zahvat registruje na garantnom listu proizvoda. Kod pregleda proverava istrošenost protikorozivne zaštitne anode i po potrebi očistiće vodki kamenac koji se, s obzirom na kvalitet, količinu i temperaturu potrošene vode, skuplja u bojleru. Servisna služba će vam na osnovu utvrđenog stanja preporučiti datum za naredu kontrolu.

Molimo da eventualne kvarove ne popravljate sami nego da o njima obavestite najbližu servisnu službu.

Функција антилегионела
