Vrsta izdelka	Sesalnik za vodo in prah razred L
Znamka	Bosch
Model	GAS 12-25 PL Professional
Nazivna vhodna moč	1250 W
Napetost / frekvenca	220-240 V, 50-60 Hz
Bruto prostornina posode	25 L
Neto prostornina tekočin	15 L
Prostornina vrečke za prah	20 L
Največji podtlak (sesalnik)	19 kPa
Največji podtlak (turbina)	20 kPa
Največji pretok (sesalnik)	36 L/s
Največji pretok (turbina)	65 L/s
Teža (v skladu z EPTA 01:2014)	9 kg
Stopnja zaščite	IPX4
Raven zvočnega tlaka	76 dB(A)
Razred filtriranja	L (IEC/EN 60335-2-69)
Glavne funkcije	Sesanje suho/tekoče, pihanje, samodejni vklop/izklop
Glavni filter	Naguban filter HEPA
Čiščenje filtra	Samodejno z zračnimi sunki
Vtičnica za ročno električno orodje	Da, največja moč 2100 W (odvisno od države)
Varnost	Samodejni izklop s plovcem v primeru največje napolnjenosti s tekočino
Priloženi dodatki	Sesalna cev 3 m, talna šoba, sesalne cevi, adapter
Predvidena uporaba	Profesionalne aplikacije (gradbišča, industrija, delavnice)

Pogosto zastavljena vprašanja - GAS 12-25 PL Professional BOSCH

Kako s sesalnikom GAS 12-25 PL sesati tekočine?

Pred sesanjem tekočin odstranite predfilter in glavni filter iz posode, nato namestite filter za tekočine. Namestite tesnilne ustnice na talno šobo. Nastavite izbirnik na 'Sesanje'. Sesalnik se samodejno ustavi, ko je posoda polna, zahvaljujoč plovcu.

Kako očistiti glavni filter?

Izključite napravo. Odprite zapirala in odstranite zgornji del. Obrnite nosilec filtra, da odstranite glavni filter. Nežno ščetkajte lamele filtra z mehko krtačo. Če je filter poškodovan, ga zamenjajte. Vse znova sestavite v obratnem vrstnem redu.

Kaj storiti, če sesalna moč pade?

Najprej preverite, ali je posoda polna, in jo po potrebi izpraznite. Odmašite šobo, cev ali sesalno cev. Zamenjajte vrečko za prah ali plastično vrečko. Prepričajte se, da je nosilec filtra pravilno zaskočen in da je zgornji del dobro zaprt. Če težava vztraja, očistite ali zamenjajte predfilter ali glavni filter.

Ali lahko s tem sesalnikom sesam nevarne prahove?

Da, sesalnik je certificiran razred filtriranja L za sesanje škodljivih prahov z mejno vrednostjo izpostavljenosti nad 1 mg/m³. Vendar ni primeren za prah bukve, hrasta, mineralov ali azbesta. Pri vzdrževanju vedno nosite ustrezno zaščitno opremo.

Kako uporabiti funkcijo pihanja?

Sesalnik najprej vklopite za vsaj 5 sekund v načinu 'Sesanje', da očistite cev. Nato odstranite cev s sesalnega priključka in jo priključite na pihalni priključek (13). Nastavite izbirnik na 'Sesanje' za pihanje. Ne usmerjajte izhodnega zraka proti ljudem in uporabite čisto cev.

Kako zamenjati vrečko za prah?

Izključite napravo. Odprite zapirala in odstranite zgornji del. Odstranite predfilter. Odstranite polno vrečko s prirobnice, jo zaprite in odstranite. Nataknite novo vrečko na prirobnico, tako da se dobro prilega steni posode. Namestite predfilter, zgornji del in zaprite zapirala.

Čemu služi predfilter?

Predfilter zadržuje grobe nečistoče in podaljšuje življenjsko dobo glavnega filtra. Odstraniti ga je treba pred sesanjem tekočin ali za čiščenje glavnega filtra. Redno ga čistite tako, da ga otresete nad posodo za odpadke.

Kako priključiti ročno električno orodje na sesalnik?

Sesalnik ima električno vtičnico (2) za ročno električno orodje. Namestite sesalni adapter (16) na cev, nato ga priključite na orodje. Nastavite izbirnik na 'Samodejni vklop/izklop'. Sesalnik se bo samodejno vklopil z orodjem in se ustavil po 6 sekundah zakasnitve.

Kaj storiti, če samodejni izklop (plovec) ne deluje?

Samodejni izklop morda ne deluje pri neprevodnih tekočinah ali v primeru penjenja. Redno preverjajte nivo napolnjenosti posode. Če je plovec blokiran, ga očistite. Če težava vztraja, se obrnite na servis Bosch.

Kje najti nadomestne dele za ta sesalnik?

Nadomestni deli so na voljo na spletni strani www.bosch-pt.com ali pri servisu Bosch. V Franciji lahko naročite na spletu na www.bosch-pt.fr ali pokličete servis za stranke Bosch na 0811 360122 (cena lokalnega klica).

NAVODILA ZA UPORABO GAS 12-25 PL Professional BOSCH

Usisavanje nataložene prašine usled rada električnih alata (vidi sliku I)

▶ Mora da postoji dovoljna brzina razmene vazduha (L) u prostoriji kada se izduvni vazduh vraća u prostoriju. Molimo da poštujete odgovarajuće nacionalne propise.

U usisivač je ugrađena utičnica sa zaštitnim kontaktom (2). Tako možete priključiti neki eksterni električni alat. Obratite pažnju na maksimalno dozvoljenu snagu priključka priključenog električnog alata.

• Montirajte usisni adapter (16) (videti „Montiranje usisnog adaptera“, Strana 187).
• Utaknite usisni adapter (16) u usisne nastavke električnog alata.

Napomena: Prilikom radova sa električnim alatima, čiji je dotok vazduha u usisno crevo mali (npr. ugaone testere, brusilice itd), morate da otvorite otvor za infiltrirani vazduh (32) usisnog adaptera (16). Tek tada automatsko čišćenje filtera radi bez problema.

U tu svrhu okrećite prsten preko otvora za infiltriran vazduh (32), sve dok ne nastane maksimalni otvor.

- Za puštanje u rad automatskog pokretanja/zaustavljanja usisivača, prekidač za biranje režima rada (1) postavite na simbol „Automatsko pokretanje/zaustavljanje“.

• Za puštanje u rad usisivača, uključite električni alat priključen na utičnicu (2). Usisivač se pokreće automatski.
  – Isključite električni alat da biste usisavanje završili. Dodatna funkcija automatskog pokretanja/zaustavljanja

radi još do 6 sekundi da bi se preostala prašina u usisnom crevu usisala.

- Kako biste isključili usisivač, prekidač za biranje vrste režima rada (1) postavite na simbol „lsključivanje“.

Mokro usisavanje

Radni koraci pre mokrog usisavanja

• Otvorite zatvarače (9) i skinite gornji deo usisivača (10) (pogledajte sliku C).
• Uklonite predfilter (22) iz rezervoara (7).
• Uklonite po potrebi plastičnu vreću (19) ili kesu za prašinu.
• Okrenite držač filtera (28) do graničnika u smeru okretanja 6zvadite držač filtera zajedno sa glavnim filterom (20) iz gornjeg dela usisivača (10).
  – Navucite mokri filter (21) u potpunosti preko korpe filtera (29).
  – Postavite gornji deo usisivača (10) i zatvorite zatvarače (9).
• Postavite gumenu zaptivku (23) u mlaznicu za podove (25).

Usisavanje tečnosti

– Uključite usisivač (prekidač za biranje režima rada (1) na simbol „Usisavanje“).
Usisivač je opremljen plovkom. Ukoliko je postignut maksimalni nivo napunjenosti, usisavanje se zaustavlja.
– Postavite prekidač za biranje režima rada (1) na simbol „Isključivanje“.
- Ispraznite rezervoar (7).
Za sprečavanje stvaranja budi nakon mokrog usisavanja: (videti „Čišćenje mokrog filtera“, Strana 190)

Automatsko čišćenje filtera

Najkasnije u trenutku kada usisna snaga više nije dovoljna, čišćenje filtera mora biti aktivirano.

Učestalost čišćenja filtra zavisi od vrste i količine prašine. Pri redovnoj upotrebi ostaje dugo sačuvan maksimalni učinak usisavanja.

– Isključite usisivač na 6–10 sekundi i potom opet uključite. Ponovite ovo više puta zaredom.
– Predfilter (22) se pri isključivanju čisti vazdušnim udarima.

– Da biste radili nakon čišćenja filtera, ponovo uključite usisivač.

Održavanje i servis

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih napotkov in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Vsa opozorila in napotke shranite za prihodnjo uporabo.

▶ Tega sesalnika ne smejo uporabljati otroci in osebe z omejenimi telesnimi, čutnimi ali duševnimi sposobnostmi oz. pomanjkljivimi izkušnjami in pomanjkljivim znanjem. V nasprotnem primeru obstaja nevarnost napačne uporabe in poškodb.

- Nadzirajte otroke. Poskrbite, da se otroci ne bodo igrali s sesalnikom. - Ne sesajte prahu bukovega ali hrastovega lesa, prahu kamnin in azbesta. Te snovi so rakotvorne.

OPOZORILO

Sesalnik uporabljajte le, če ste prejeli vse potrebne informacije o

uporabi sesalnika, o snoveh, ki jih boste sesali, in njihovem varnem odstranjevanju. Skrbno uvajanje v delo zmanjša možnosti za napačno uporabo in poškodbe.

OPOZORILO

Sesalnik je primeren za sesanje suhih snovi, za sesanje tekočin ga

je dovoljeno uporabljati le, če poskrbite za ustrezne ukrepe. Vdor tekočin v orodje povečuje tveganje električnega udara.

▶ S sesalnikom ne sesajte gorljivih ali eksplozivnih tekočin, npr. bencina, olja, alkohola ali topil. Ne sesajte vročega ali gorečega prahu. Sesalnika ne uporabljajte v prostorih, kjer obstaja nevarnost eksplozije. Prah, pare ali tekočine se lahko vnamejo ali eksplodirajo.

OPOZORILO

Vtičnico uporabljajte samo v namen, določen v navodilih za

uporabo.

OPOZORILO

Sesalnik izklopite takoj, ko izstopi pena ali voda, in izpraznite

posodo. V nasprotnem primeru bi lahko poškodovali sesalnik.

POZOR! Sesalnik je dovoljeno shranjevati samo v notranjih prostorih.

POZOR! Plovec redno čistite in preverjajte, ali je morebiti poškodovan. V nasprotnem primeru se lahko njegovo delovanje poslabša.
Če je uporaba sesalnika v vlažnem okolju neizogibna, uporabite stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.
▶ Sesalnik priključite na pravilno ozemljeno električno omrežje. Vtičnica in podaljšek morata imeti delujoč ozemljitveni vodnik.
Pred vsako uporabo preizkusite sesalnik, kabel in vtič. Če na sesalniku odkrijete poškodbe, ga ne uporabljajte. Sesalnika ne odpirajte. Popravilo dovolite le usposobljenim strokovnjakom, ki pri delu uporabljajo originalne nadomestne dele. Poškodovani sesalniki, kabli in vtiči povečajo tveganje električnega udara.
▶ Ne zapeljite preko kabla in ga ne stiskajte. Ne vlecite za kabel, da bi tako odstranili vtič iz vtičnice ali premaknili sesalnik. Poškodovani kabli povečujejo tveganje električnega udara.
Pred izvajanjem vzdrževalnih del, čiščenjem, spreminjanjem nastavitev, menjavo pribora ali shranjevanjem sesalnika izvlecite vtič iz vtičnice. S tem previdnostnim ukrepom boste preprečili nenameren zagon sesalnika.
▶ Poskrbite za dobro zračenje delovnega mesta.
▶ Sesalnik smejo popravljati samo usposobljeni strokovnjaki, ki pri svojem delu uporabljajo originalne nadomestne dele. Tako bo ohranjena varnost sesalnika.
V sesalniku je zdravju škodljiv prah. Praznjenje in vzdrževanje
sesalnika ter odstranjevanje zbiralnikov za prah naj opravijo strokovnjaki. Potrebna je ustrezna osebna zaščitna oprema. Sesalnika ne uporabljajte, će filtrirni sistem ni nameščen v celoti. V nasprotnem primeru bi lahko ogrozili svoje zdravje.
Pred zagonom preverite, ali je sesalna cev v brezhibnem stanju. Pri tem naj sesalna cev ostane nameščena na sesalniku, saj bi se lahko v nasprotnem primeru iz njega usul prah. Posledično bi lahko ta prah vdihnili.
▶ Ne sedite na sesalniku. Sesalnik bi lahko poškodovali.
▶ Omrežni kabel in sesalno cev uporabljajte previdno. Lahko bi ogrozili druge ljudi.
▶ Sesalnika ne čistite tako, da vanj neposredno usmerite curek vode. Vdor vode v zgornji del sesalnika poveča nevarnost električnega udara.

OPOZORILO

Simboli

Naslednji simboli so lahko pomembni za uporabo sesalnika. Simbole in njihov pomen si zapomnite. Pravilna interpretacija simbolov vam pomaga, da bolje in varneje uporabljate sesalnik.

Simboli in njihov pomen

OPOZORILO! Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Sesalnik razreda L po IEC/EN 60335-2-69 za suho sesanje zdravju škodljivega prahu z mejno vrednostjo izpostavljenosti > 1 mg/m³

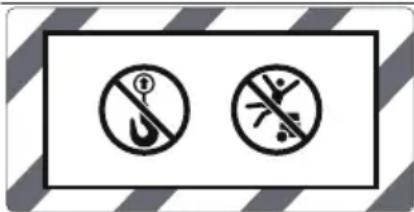

Sesalnika ne obešajte na tovorni kavelj (npr. pri transportu).

Sesalnika ni mogoče obesiti. Obstaja nevarnost poškodb in materialne škode.

Ne sedite, plezajte ali stopajte na sesalnik. Sesalnik se lahko prevrne in poškoduje. Obstaja nevarnost poškodb.

Avtomatika za vklop/izklop

Sesanje prahu, ki nastane med uporabo električnih orodij.

Sesalnik se samodejno vklopi in s časovnim zamikom ponovno izklopi

Izklop

Sesanje

Sesanje nabranega prahu

max. 2200 W min. 100 W

Podatki o dovoljeni priključni moči priključenega električnega orodja (odvisno od države)

Opis izdelka in njegovega delovanja

Namenska uporaba

Sesalnik je namenjen zbiranju, odsesavanju in odstranjevanju nevnetljivega suhega prahu, nevnetljivih tekočin ter mešanice vode in zraka. Sesalnik je prašnotehnično preverjen in ustreza razredu prahu L. Primeren je za visoke obremenitve pri profesionalni uporabi, npr. v obrti, industriji in delavnicah.

Sesalnike razreda L po IEC/EN 60335-2-69 je dovoljeno uporabljati samo za sesanje in odsesavanje zdravju škodljivega prahu z mejno vrednostjo izpostavljenosti > 1 mg/m³.

Oštevilčenje komponent na sliki se nanaša na predstavitev sesalnika na straneh z grafičnimi prikazi.

(1) Stikalo za izbiro načina delovanja

(2) Vtičnica za električno orodje

(3) Vpetje za sesalno cev (funkcija sesanja)

(4) Nosilni trak

(5) Zavora za vrtljivo kolo

(6) Vrtljivo kolo

(7) Zbiralnik

(8) Tekalno kolesce

(9) Zapiralo zgornjega dela sesalnika

(10) Zgornji del sesalnika

(11) Držalo za gibko sesalno cev

(12) Nosilni ročaj

(13) Vpetje za gibko sesalno cev (funkcija izpihovanja)

(14) Držalo za sesalne cevi

(15) Gibka sesalna cev

(16) Odsesovalni adapter

(17) Kolenasta šoba

(18) Šoba za fuge

(19) Plastična vrečka/vrečka za prah ^A)

(20) Glavni filter

(21) Filter za mokro sesanje

(22) Predfilter

(23) Gumijasti nastavek

(24) Ravna krtača

(25) Šoba za tla

(26) Sesalna cev

(27) Pritisni gumb

(28) Držalo filtra

(29) Filtrska košara

(30) Sesalna odprtina

(31) Sponke za pritrditev plastične vrečke

(32) Odprtina za vdorni zrak

A) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.

Tehnični podatki

Mokri/suhi sesalnik GAS 12-25 PL
Številka izdelka	3 601 J7C 1..
Nazivna moč W 1250
Frekvenca Hz 50–60
Prostornina zbiralnika (bruto) I 25
Neto prostornina (tekočina) I 15
Prostornina vrečke za prah I 20
Največji podtlakA)
– Sesalnik kPa 19
– Turbina kPa 20
Največji pretokA)
– Sesalnik I/s 36
– Turbina I/s 65
Avtomatika za vklop/izklop kg ●
Teža po EPTA-Procedure01:2014	9
Razred zaščite pred el. udarom	± /I
Vrsta zaščite kg IPX4

A) izmerjeno z gibko sesalno cevjo s premerom 35 mm in dolžino 3 m
Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.

Avtomatika za vklop/izklop

	Nazivna napetost	Najv. zmogljivost	Najm. zmogljivost
EU	220–240 V	2100 W	100 W
UK	240 V	2100 W	100 W
CH	230 V	2100 W	100 W

Podatki o dovoljeni priključni moči priključenega električnega orodja. Pri drugih modelih, ki so različni glede na državo, se lahko te vrednosti razlikujejo. Upoštevajte navedbe na vtičnici sesalnika.

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 60335-2-69.

Nivo zvočnega tlaka razreda A za sesalnike običajno znaša 76 dB(A). Negotovost K = 3 dB. Nivo hrupa pri delu lahko preseže 80 dB(A).

Uporabljajte zaščito za sluh!

Skupne vrednosti tresljajev a_h (vektorska vsota treh smeri) in negotovost K so določene v skladu s standardom

EN 60335-2-69: a_h<2,5 m/s^2 , K = 1,5 m/s ^2 .

Namestitev

Pred izvajanjem vzdrževalnih del, čiščenjem, spreminjanjem nastavitev, menjavo pribora ali shranjevanjem sesalnika izvlecite vtič iz vtičnice. S tem previdnostnim ukrepom boste preprečili nenameren zagon sesalnika.

Namestitev sesalnega pribora (glejte sliko A)

Gibka sesalna cev (15) je opremljena s sistemom sponke, s katerim lahko priključite sesalni pribor (nastavek za odsesavanje (16), kolenasta šoba (17)).

Namestitev šob in cevi

• Kolenasto šobo (17) na gibko sesalno cev (15) namestite tako, da se pritisna gumba (27) gibke sesalne cevi slišno zaskočita.
  – Nato na kolenasto šobo (17) namestite želen sesalni pribor (šobo za tla, šobo za fuge, sesalno cev itd.).
• Za odstranitev pritisnite gumba (27) in sestavne dele povlecite drug z drugega.

Montiranje odsesovalnega adapterja

– Nastavek za odsesavanje (16) na gibko sesalno cev (15) namestite tako, da se pritisna gumba (27) gibke sesalne cevi slišno zaskočita.
- Za odstranitev pritisnite gumba (27) in sestavne dele povlecite drug z drugega.

Namestitev sesalne cevi

Funkcija sesanja (glejte sliko B1)

– Gibko sesalno cev (15) vstavite v vpetje za gibko sesalno cev (3) in jo zavrtite v smeri vrtenja do prislona.

Opozorilo: pri sesanju zaradi trenja prahu v gibki sesalni cevi in priboru nastane elektrostaticni naboj, ki ga lahko uporabnik občuti kot statično razelektritev (odvisno od okoljskih vplivov in občutljivosti telesa).

Podjetje Bosch priporoča uporabo antistatične sesalne cevi (pribor) za sesanje finih delcev in suhih materialov.

Funkcija izpihovanja (glejte sliko B2)

▶ Sesalnik ima tudi funkcijo izpihovanja. Izhodnega zraka ne izpihavajte v odprt prostor. Funkcijo izpihovanja uporabljajte le s čisto gibko sesalno cevjo. Prahovi so lahko zdravju škodljivi.

• Sesalnik vklopite za vsaj 5 s (stikalo za preklop med načini delovanja (1) na simbol „Sesanje“), da s sesalne cevi (15) odstranite prisotni prah.
  – Gibko sesalno cev (15) zavrtite v smeri vrtenja prislona in jo povlecite iz vpetja za gibko sesalno cev (3).
  – Gibko sesalno cev (15) vstavite v vpetje za gibko sesalno cev (13) in jo zavrtite v smeri vrtenja do prislona.

Vstavljanje/odstranjevanje predfiltra

Predfilter (22) zaustavlja grobo umazanijo in tako podaljša življenjsko dobo glavnega filtra. Predfilter odstranite iz zbiralnika, kadar sesalnik uporabljate za mokro sesanje ali će želite očistiti glavni filter.

Odstranjevanje predfiltra (glejte sliko D1)

• Odprite zapirala (9) in odstranite zgornji del sesalnika (10) (glejte sliko C).
• Predfilter (22) odstranite iz zbiralnika (7).

Vstavljanje predfiltra (glejte sliko D2)

– Predfilter (22) s puščicama v smeri vpetja za gibko sesalno cev (3) vstavite v zbiralnik (7).
- Namestite zgornji del sesalnika (10) in zaprite zapirala (9).

Vstavljanje/odstranjevanje glavnega filtra

Glavni filter (20) je nagubani filter HEPA s posebej visoko zmogljivostjo filtriranja za čiščenje izpihanega zraka. Glavni filter odstranite iz zbiralnika, kadar sesalnik uporabljate za mokro sesanje.

Odstranjevanje glavnega filtra (glejte sliko E1)

• Odprite zapirala (9) in odstranite zgornji del sesalnika (10) (glejte sliko C).
• Držalo filtra (28) zavrtite v smeri vrtenja do prislona in držalo filtra skupaj z glavnim filtrom (20) odstranite iz zgornjega dela sesalnika (10).

Vstavljanje glavnega filtra (glejte sliko E2)

• Držalo filtra (28) skupaj z glavnim filtrom (20) poveznite prek filtrske košare (29) in držalo filtra (28) zavrtite v smeri vrtenja do prislona.
• Namestite zgornji del sesalnika (10) in zaprite zapirala (9).

Vstavljanje/odstranjevanje filtra za mokro sesanje

Za lažje odstranjevanje pri sesanju mešanic iz vode in trdnih snovi ima sesalnik filter za mokro sesanje (21), ki loči tekočino in trdne snovi.

Vstavljanje filtra za mokro sesanje (glejte sliko F1)

• Odprite zapirala (9) in odstranite zgornji del sesalnika (10) (glejte sliko C).
• Držalo filtra (28) zavrtite v smeri vrtenja do prislona in držalo filtra skupaj z glavnim filtrom (20) odstranite iz zgornjega dela sesalnika (10) (glejte sliko E1).

– Filter za mokro sesanje (21)poveznite čez filtrsko košaro (29).
- Namestite zgornji del sesalnika (10) in zaprite zapirala (9).

Odstranjevanje filtra za mokro sesanje (glejte sliko F2)

• Odprite zapirala (9) in odstranite zgornji del sesalnika (10) (glejte sliko C).
• Filter za mokro sesanje (21) povlecite s filtrske košarice (29).
• Držalo filtra (28) skupaj z glavnim filtrom (20) potegnite preko filtrske košare (29) in držalo filtra (28) zavrtite v smeri vrtenja do prislona (glejte sliko E2).
• Namestite zgornji del sesalnika (10) in zaprite zapirala (9).

Vstavljanje/odstranjevanje plastične vrečke ali vrečke za prah (suho sesanje)

Za suho sesanje lahko plastično vrečko (19) ali vrečko za prah (pribor) vstavite v zbiralnik (7). S tem bo odstranjevanje grobe umazanije lažje.

Vstavljanje plastične vrečke (glejte slike G1-G3)

• Odprite zapirala (9) in odstranite zgornji del sesalnika (10) (glejte sliko C).
  – Predfilter (22) odstranite iz zbiralnika (7).
• Plastično vrečko (19) namestite tako, da jo z odprtino za polnjenje navzgor vstavite v zbiralnik (7). Plastično vrečko pod sesalno odprtino (30) pritrdite s sponkami (31).
  – Prepričajte se, da se plastična vrečka (19) v celoti prilega notranjim stenam zbiralnika (7).
  – Preostanek plastične vrečke (19) namestite čez rob zbiralnika (7).
  – Predfilter (22) s puščicama v smeri vpetja za gibko sesalno cev (3) vstavite v zbiralnik (7).
• Namestite zgornji del sesalnika (10) in zaprite zapirala (9).

Odstranjevanje in zapiranje plastične vrečke

• Odprite zapirala (9) in odstranite zgornji del sesalnika (10) (glejte sliko C).
  – Predfilter (22) odstranite iz zbiralnika (7).
  – Povlecite rob polne plastične vrečke (19) iz sponk (31) v smeri nazaj.
• Plastično vrečko (19) previdno odstranite iz zbiralnika (7) in pazite, da je ne poškodujete.
  – Pri tem pazite, da s plastično vrečko ne podrsate ob sesalno odprtino (30) ali kakšne druge ostre predmete.

• Odprite zapirala (9) in odstranite zgornji del sesalnika (10) (glejte sliko C).
  – Predfilter (22) odstranite iz zbiralnika (7).
• Polno vrečko za prah (19) snemite s priključne prirobnice v smeri nazaj. Zaprite odprtino vrečke za prah s

• Novo vrečko za prah poveznite prek priključne prirobnice sesalnika. Prepričajte se, da se vrečka za prah po vsej dolžini prilega notranjim stenem zbiralnika (7).
  – Predfilter (22) s puščicama v smeri vpetja za gibko sesalno cev (3) vstavite v zbiralnik (7).
• Namestite zgornji del sesalnika (10) in zaprite zapirala (9).

Namestitev gumijastega nastavka (mokro sesanje) (glejte sliko H)

Opomba: zahteve glede stopnje prepuščanja (razred prahu L) so prikazane le za suho sesanje.

– Ravno krtačo (24) z ustreznim orodjem dvignite iz šobe za tla (25).
– Gumijaste nastavke (23) vstavite v šobo za tla (25).

Opozorilo: strukturirana stran gumijastih nastavkov mora biti obrnjena navzven.

Delovanje

Pred izvajanjem vzdrževalnih del, čiščenjem, spreminjanjem nastavitev, menjavo pribora ali shranjevanjem sesalnika izvlecite vtič iz vtičnice. S tem previdnostnim ukrepom boste preprečili nenameren zagon sesalnika.

Uporaba

▶ Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na tipski tablici sesalnika. Polnilnike, ki so označeni z 230 V, lahko priključite tudi na napetost 220 V.
▶ Upoštevajte napetost omrežja! Napetost vira električne energije se mora ujemati s podatki na tipski tablici sesalnika.
Informirajte se o pravilnikih/zakonih glede ravnanja z zdravju škodljivim prahom, ki so veljavni v vaši državi.

Sesalnik smete uporabljati za sesanje in odsesovanje naslednjih materialov:

– Prah z mejno vrednostjo izpostavljenosti > 1 mg/m ^3 Sesalnika ne uporabljajte v prostorih, kjer obstaja nevarnost eksplozije.

Za zagotovitev optimalne sesalne moči gibko sesalno cev (15) vedno popolnoma odvijte z zgornjega dela sesalnika (10).

Suho sesanje

Opozorilo: prepričajte se, da sta za suho sesanje vstavljena predfilter (22) in glavni filter (20) (glejte sliki D2 in E2).

Sesanje nabranega prahu

- Sesalnik vklopite tako, da stikalo za preklop med načini delovanja (1) nastavite na simbol za sesanje.

– Sesalnik izklopite tako, da stikalo za preklop med načini delovanja (1) nastavite na simbol za izklop.

Sesanje prahu, ki nastane med uporabo električnih orodij (glejte sliko I)

Če se odpadni zrak vrača v prostor, mora biti v prostoru zagotovljeno ustrezno zračenje (L). Upoštevajte ustrezne nacionalne predpise.

V sesalniku je nameščena varnostna vtičnica (2). Tukaj lahko priključite eksterno električno orodje. Upoštevajte maksimalno dovoljeno priključno moč priključenega električnega orodja.

– Namestite nastavek za odsesavanje (16) (glejte „Montiranje odsesovalnega adapterja“, Stran 194).

– Sesalni adapter (16) namestite na nastavek za odsesavanje električnega orodja.

Opozorilo: pri delu z električnimi orodji z majhnim dovodom zraka v gibko sesalno cev (npr. vbodne žage, brusilniki itd.) je treba odpreti odprtino za vdorni zrak (32) nastavka za odsesavanje (16). Le tako lahko samodejno čiščenje filtra deluje brezhibno.

Obroč pri odprtini za vdorni zrak (32) vrtite, dokler ni odprtina povsem odprta.

- Za zagon avtomatike za vklop/izklop sesalnika izbirno stikalo za preklapljanje med načini delovanja (1) nastavite na simbol za avtomatiko za vklop/izklop.

- Za zagon sesalnika vklopite električno orodje, priključeno na vtičnico (2). Sesalnik se zažene samodejno.

- Za izklop odsesavanja izklopite električno orodje. Funkcija naknadnega delovanja avtomatike za vklop/izklop nato deluje še do 6 sekund, da iz gibke sesalne cevi posesa preostali prah.

- Sesalnik izklopite tako, da izbirno stikalo za preklapljanje med načini delovanja (1) nastavite na simbol za izklop.

Mokro sesanje

▶ S sesalnikom ne sesajte gorljivih ali eksplozivnih tekočin, npr. bencina, olja, alkohola ali topil. Ne sesajte vročega ali gorečega prahu. Sesalnika ne uporabljajte v prostorih, kjer obstaja nevarnost eksplozije. Prah, pare ali tekočine se lahko vnamejo ali eksplodirajo.
▶ Sesalnika ni dovoljeno uporabljati kot vodno črpalko. Sesalnik je namenjen sesanju mešanice zraka in vode.

Opozorilo: prepričajte se, da sta za mokro sesanje iz sesalnika odstranjena predfilter (22) in glavni filter (20) (glejte sliki D1 in E1).

Postopek pred mokrim sesanjem

- Odprite zapirala (9) in odstranite zgornji del sesalnika (10) (glejte sliko C).

• Predfilter (22) odstranite iz zbiralnika (7).
  – Po potrebi odstranite plastično vrečko (19) ali vrečko za prah.
• Držalo filtra (28) zavrtite v smeri vrtenja do prislona in držalo filtra skupaj z glavnim filtrom (20) odstranite iz zgornjega dela sesalnika (10).
• Filter za mokro sesanje (21)poveznite čez filtrsko košaro (29).
• Namestite zgornji del sesalnika (10) in zaprite zapirala (9).
  – Gumijasti nastavek (23) vstavite v šobo za tla (25).

Sesanje tekočin

– Vklopite sesalnik (stikalo za preklop med načini delovanja (1) nastavite na simbol „Sesanje“).

Sesalnik je opremljen s plovcem. Ko je dosežena najvišja raven napolnjenosti, se sesanje ustavi.

- Stikalo za preklop med načini delovanja (1) nastavite na simbol „lzklop“.

- Izpraznite zbiralnik (7).

Za preprečevanje nastajanja plesni po mokrem sesanju:

(glejte „Čiščenje filtra za mokro sesanje“, Stran 197)

Samodejno čiščenje filtra

Čiščenje filtra aktivirajte najpozneje takrat, ko sesalna moč ne zadošča več.

Pogostost čiščenja filtra je odvisna od vrste in količine prahu. Pri redni uporabi se dlje časa ohrani maksimalna moč.

– Sesalnik izklopite za 6–10 sekund in ga nato znova vklopite. To večkrat ponovite.

– Sunek zraka ob izklopu očisti predfilter (22).

– Za delo po čiščenju filtra znova vklopite sesalnik.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Pred izvajanjem vzdrževalnih del, čiščenjem, spreminjanjem nastavitev, menjavo pribora ali shranjevanjem sesalnika izvlecite vtič iz vtičnice. S tem previdnostnim ukrepom boste preprečili nenameren zagon sesalnika.

▶ Za dobro in varno delo naj bodo sesalnik in prezračevalne reže vedno čisti.

Pri vzdrževanju mora uporabnik sesalnik razdreti, očistiti in na njem opraviti vzdrževalna dela, će so ta izvedljiva, ne da bi pri tem povzročil nevarnost za vzdrževalno osebje in druge prisotne osebe. Pred razdretjem je treba očistiti sesalnik, da preprečite morebitne nevarnosti. Dobro prezračite prostor, v katerem boste razdrli sesalnik. Med vzdrževanjem nosite osebno zaščitno opremo. Po vzdrževanju očistite vzdrževalno območje.

Najmanj enkrat letno mora proizvajalec ali izšolana oseba izvesti prašno-tehnični pregled, npr. glede poškodb filtra, tesnjenja sesalnika in delovanja priprave za preverjanje.

Pri sesalnikih razreda L, ki so bili v umazani okolici, je treba očistiti zunanjost in vse strojne dele oz. jih obdelati s tesnilnimi sredstvi. Med izvedbo vzdrževanj in popravil je treba vse umazane dele, ki jih ni mogoče zadovoljivo očistiti, vreči v odpadke. Takšne dele odstranite v neprepustnih vrečah ob upoštevanju veljavnih določil za odstranitev tovrstnih odpadkov.

Če morate zamenjati priključni kabel, storite to pri servisu

Bosch ali pooblaščenem servisu za električna orodja Bosch, da ne pride do ogrožanja varnosti.

Čiščenje zbiralnika

– Zbiralnik (7) občasno obrišite z običajnim, neabrazivnim čistilnim sredstvom in dovolite, da se popolnoma posuši.

Čiščenje filtra

Redno praznjenje zbiralnika za prah in čiščenje filtrov zagotavlja optimalno sesalno moč. Če kljub temu ne morete vzpostaviti sesalne moči, morate sesalnik odpeljati na servis.

Čiščenje predfiltra

• Odprite zapirala (9) in odstranite zgornji del sesalnika (10) (glejte sliko C).
  – Predfilter (22) odstranite iz zbiralnika (7).
  – Vsebino predfiltra (22) iztresite v primeren koš za smeti.
  – Predfilter (22) s puščicama v smeri vpetja za gibko sesalno cev (3) vstavite v zbiralnik (7).
• Namestite zgornji del sesalnika (10) in zaprite zapirala (9).

Čiščenje glavnega filtra

• Odprite zapirala (9) in odstranite zgornji del sesalnika (10) (glejte sliko C).
• Držalo filtra (28) zavrtite v smeri vrtenja do prislona in držalo filtra skupaj z glavnim filtrom (20) odstranite iz zgornjega dela sesalnika (10).
• Z mehko krtačko očistite lamele filtra (20). ali
  Zamenjajte poškodovan glavni filter (20).
• Držalo filtra (28) skupaj z glavnim filtrom (20) poveznite prek filtrske košare (29) in držalo filtra (28) zavrtite v smeri vrtenja do prislona.
• Namestite zgornji del sesalnika (10) in zaprite zapirala (9).

Čiščenje filtra za mokro sesanje

Za preprečevanje nastajanja plesni po mokrem sesanju:

- Odprite zapirala (9) in odstranite zgornji del sesalnika (10) (glejte sliko C).

- Pustite, da se zgornji del sesalnika (10) dobro posuši.

- Filter za mokro sesanje (21) povlecite s filtrske košarice (29).

- Filter za mokro sesanje (21)izperite pod tekočo vodo in dovolite, da se nato dobro posuši.

– Filter za mokro sesanje (21)poveznite čez filtrsko košaro (29).

- Namestite zgornji del sesalnika (10) in zaprite zapirala (9).

Shranjevanje in transport (glejte sliko J1–J2)

– Priključni kabel navijte okrog nosilnega ročaja (12).
– Sesalne cevi (26) namestite na držala (14).

– Gibko sesalno cev (15) napeljite po zgornjem delu sesalnika v držalo (11).
– Sesalnik nosite z nosilnim ročajem (12) ali pa ga za nosilni trak (4) vlecite za seboj po ravnih tleh.
– Sesalnik odložite v suhem prostoru in ga zavarujte pred nepooblaščeno uporabo.
- Za fiksiranje vrtljivih koles (6) pritisnite zavoro za vrtljivo kolo (5).

Odpravljanje motenj

Če pride do težave (npr. zloma filtra), je treba sesalnik takoj izklopiti. Pred vnovičnim zagonom je treba težavo odpraviti.

Težava Ukrepi

Sesalna turbina se ne zažene. – Preverite priključni kabel, vtič, varovalko in vtičnico.
	Stikalo za preklop med načini delovanja (1) je v položaju „Avtomatika za vklop/izklop“.- Izbirno stikalo za preklapljanje med načini delovanja (1) nastavite na simbol za sesanje oz. vklopite električno orodje, priključeno na vtičnico (2).
Sesalna turbina se po praznjenju zbiralnika ne zažene znova.	- Izklopite sesalnik in počakajte 5 sekund, nato ga znova vklopite.
Sesalna moč je vedno slabša.	- Izpraznite zbiralnik (7).- Očistite zamašeno sesalno šobo, sesalno cev (26), gibko sesalno cev (15) ali odstranite glavni filter (20).- Zamenjajte plastično vrečko (19) ali vrečko za prah.- Držalo filtra (28) se mora pravilno zaskočiti.- Pravilno namestite zgornji del sesalnika (10) in zaprite zapirali (9).- Zamenjajte predfilter (22), glavni filter (20) ali filter za mokro sesanje (21).
Uhajanje prahu med sesanjem	- Preverite, ali je glavni filter (20) pravilno nameščen.- Zamenjajte glavni filter (20).
Samodejni izklop (mokro sesanje) se ne vklopi.	Pri električno neprevodnih tekočinah ali pri nastajanju pene samodejni izklop ne deluje.- Ves čas preverjajte napolnjenost.
Samodejno čiščenje filtra ne deluje	- Izpraznite zbiralnik (7).

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov.

Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov obvezno navedite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail : [e-mail]

www.bosch.si

Odlaganje

Sesalnik, pribor in embalažo je treba reciklirati v skladu z varstvom okolja.

Sesalnika ne zavrzite med gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu je treba odslužene sesalnike ločeno zbirati ter okolju prijazno reciklirati.

Hrvatski

(2) Utičnica za električni alat

– Predfiltar (22) se pri isključivanju čisti udarima zraka.

- Za rad nakon čišćenja filtra ponovno uključite usisavač.
