Tipo di prodotto	Aspirapolvere per acqua e polvere classe L
Marca	Bosch
Modello	GAS 12-25 PL Professional
Potenza nominale assorbita	1250 W
Tensione/frequenza	220-240 V, 50-60 Hz
Capacità lorda del serbatoio	25 L
Capacità netta liquidi	15 L
Volume del sacco per polvere	20 L
Depressione max (aspirapolvere)	19 kPa
Depressione max (turbina)	20 kPa
Portata max (aspirapolvere)	36 L/s
Portata max (turbina)	65 L/s
Peso (secondo EPTA 01:2014)	9 kg
Grado di protezione	IPX4
Livello di pressione acustica	76 dB(A)
Classe di filtrazione	L (IEC/EN 60335-2-69)
Funzioni principali	Aspirazione a secco/liquido, soffiaggio, accensione/spegnimento automatico
Filtro principale	Filtro pieghettato HEPA
Pulizia del filtro	Automatica con getti d'aria
Presa per utensile elettrico	Sì, potenza max 2100 W (varia in base al paese)
Sicurezza	Arresto automatico tramite galleggiante in caso di riempimento massimo di liquido
Accessori inclusi	Tubo flessibile di aspirazione 3 m, bocchetta per pavimenti, tubi di aspirazione, adattatore
Utilizzo previsto	Applicazioni professionali (cantieri, industria, officine)

Domande frequenti - GAS 12-25 PL Professional BOSCH

Come aspirare liquidi con l'aspirapolvere GAS 12-25 PL?

Prima di aspirare liquidi, rimuovere il prefiltro e il filtro principale dal serbatoio, quindi installare il filtro per liquidi. Montare le guarnizioni di tenuta sulla bocchetta per pavimenti. Impostare il selettore su 'Aspirazione'. L'aspirapolvere si arresta automaticamente quando il serbatoio è pieno grazie al galleggiante.

Come pulire il filtro principale?

Scollegare l'apparecchio. Aprire le chiusure e rimuovere la parte superiore. Ruotare il supporto del filtro per rimuovere il filtro principale. Spazzolare delicatamente le lamelle del filtro con una spazzola morbida. Se il filtro è danneggiato, sostituirlo. Rimontare il tutto in ordine inverso.

Cosa fare se la potenza di aspirazione diminuisce?

Controllare prima se il serbatoio è pieno e svuotarlo se necessario. Sturare la bocchetta, il tubo o il tubo flessibile di aspirazione. Sostituire il sacco per polvere o il sacchetto di plastica. Assicurarsi che il supporto del filtro sia correttamente innestato e che la parte superiore sia ben chiusa. Se il problema persiste, pulire o sostituire il prefiltro o il filtro principale.

Posso aspirare polveri pericolose con questo aspirapolvere?

Sì, l'aspirapolvere è certificato classe di filtrazione L per aspirare polveri nocive con un valore limite di esposizione superiore a 1 mg/m³. Tuttavia, non è adatto per polveri di faggio, quercia, minerali o amianto. Indossare sempre un equipaggiamento di protezione adeguato durante la manutenzione.

Come utilizzare la funzione di soffiaggio?

Accendere prima l'aspirapolvere per almeno 5 secondi in modalità 'Aspirazione' per pulire il tubo flessibile. Quindi, rimuovere il tubo dal raccordo di aspirazione e collegarlo al raccordo di soffiaggio (13). Impostare il selettore su 'Aspirazione' per soffiare. Non dirigere l'aria espulsa verso persone e utilizzare un tubo flessibile pulito.

Come sostituire il sacco per polvere?

Scollegare l'apparecchio. Aprire le chiusure e rimuovere la parte superiore. Rimuovere il prefiltro. Estrarre il sacco pieno dal supporto, chiuderlo e rimuoverlo. Inserire un nuovo sacco sul supporto assicurandosi che aderisca bene alla parete del serbatoio. Riposizionare il prefiltro, la parte superiore e chiudere le chiusure.

A cosa serve il prefiltro?

Il prefiltro trattiene lo sporco grossolano e prolunga la durata del filtro principale. Deve essere rimosso prima di aspirare liquidi o per pulire il filtro principale. Pulirlo regolarmente scuotendolo sopra un contenitore per rifiuti.

Come collegare un utensile elettrico all'aspirapolvere?

L'aspirapolvere dispone di una presa elettrica (2) per utensile elettrico. Montare l'adattatore di aspirazione (16) sul tubo flessibile, quindi collegarlo all'utensile. Impostare il selettore su 'Accensione/spegnimento automatico'. L'aspirapolvere si avvierà automaticamente con l'utensile e si fermerà dopo 6 secondi di temporizzazione.

Cosa fare se l'arresto automatico (galleggiante) non funziona?

L'arresto automatico potrebbe non funzionare con liquidi non conduttivi o in caso di formazione di schiuma. Controllare regolarmente il livello di riempimento del serbatoio. Se il galleggiante è bloccato, pulirlo. Se il problema persiste, contattare il servizio di assistenza Bosch.

Dove trovare i pezzi di ricambio per questo aspirapolvere?

I pezzi di ricambio sono disponibili sul sito www.bosch-pt.com o presso il servizio di assistenza Bosch. In Italia, è possibile ordinare online su www.bosch-pt.it o contattare il Servizio Clienti Bosch al numero 800 810001 (costo di una chiamata locale).

MANUALE UTENTE GAS 12-25 PL Professional BOSCH

it Istruzioni originali

(28) Soporte del filtro

(29) Cesta del filtro

Avvertenze di sicurezza per aspiratori

Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle istruzioni e delle avvertenze di sicurezza può essere causa di scosse elettriche, incendi e/o lesioni

di grave entità.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

- Questo aspiratore non è concepito per l'utilizzo da parte di bambini e persone con ridotte capacità fisi-che, sensoriali o intellettuali né con scarsa esperienza o conoscen-za del prodotto. In caso contrario sussiste il pericolo di un impiego er-rato e di infortuni.

▶ Sorvegliare i bambini. In questo modo è possibile evitare che i bambini giochino con l'aspiratore.

Non aspirare polvere di legno di faggio o di quercia, polvere di roccia o amianto. Tali sostanze sono considerate cancerogene.

ATTENZIONE Utilizzare l'aspiratore solamente se sono state fornite sufficienti informazioni in merito all'impiego dello stesso, alle sostanze da aspirare e al sicuro smaltimento di queste ultime. Istruzioni accurate riducono la possibilità di un utilizzo errato e di infortuni.

ATTENZIONE L'aspiratore è adatto per l'aspirazione di sostanze asciutte e, previa attuazione di misure adeguate, anche per l'aspirazione di

fluidi. L'infiltrazione di fluidi aumenta il rischio di folgorazione.

Non utilizzare l'aspiratore per aspirare liquidi infiammabili o esplosivi quali, ad esempio, benzina, olio, alcool, solventi. Non aspirare polveri calde o infiammabili. Non utilizzare l'aspiratore in locali esposti al rischio di esplosioni. Le polveri, i vapori oppure i liquidi possono infiammarsi oppure esplodere.

ATTENZIONE

Utilizzare la presa solamente per gli scopi previsti nelle istruzioni

per l'uso.

ATTENZIONE

Spegnere immediatamente l'aspiratore in caso di fuoriuscita di

schiuma o acqua e svuotare il recipiente. In caso contrario, l'aspiratore potrebbe venire danneggiato.

ATTENZIONE! L'aspiratore può essere riposto esclusivamente in ambienti interni.
ATTENZIONE! Pulire il galleggiante regolarmente ed accertarsi che non sia danneggiato. In caso contrario il funzionamento potrebbe risultare compromesso.
Qualora non fosse possibile evitare l'utilizzo dell'aspiratore in ambiente umido, utilizzare un interruttore di sicurezza (per correnti di guasto). L'utilizzo di un interruttore di sicurezza riduce il rischio di folgorazione.
Collegare l'aspiratore ad una rete elettrica dotata di regolare messa a terra. La presa e il cavo di prolunga devono essere dotati di un conduttore di terra funzionante.
Prima di ogni utilizzo, controllare l'aspiratore, il cavo e il connettore. Non utilizzare l'aspiratore, qualora siano stati rilevati eventuali danni. Non aprire l'aspiratore da soli, ma farlo riparare esclusivamente da tecnici specializzati ed utilizzando solamente parti di ricambio originali. Aspiratori, cavi e spine danneggiati aumentano il rischio di una scossa elettrica.
Non passare sopra il cavo e non calpestarlo. Non esercitare trazione sul cavo per estrarre la spina dalla presa di corrente o per spostare l'aspiratore. Cavi danneggiati aumentano il rischio di folgorazione.
Estrarre la spina dalla presa di corrente prima di effettuare interventi di manutenzione o pulizia sull'aspira-

tore, di effettuare regolazioni sull'apparecchio, di sostituire elementi accessori o prima di riporre l'aspiratore. Tale precauzione eviterà che l'aspiratore possa essere messo in funzione involontariamente.

▶ Provvedere ad una buona aerazione del posto di lavoro.
Far riparare l'aspiratore esclusivamente da personale tecnico qualificato ed utilizzando ricambi originali. In tale maniera potrà essere salvaguardata la sicurezza dell'aspirapolvere.

ATTENZIONE L'aspiratore contiene polvere pericolosa per la salute. Affidare l'esecuzione di interventi di manutenzione e svuotamento dell'apparecchio, incluso lo smaltimento del contenitore per la raccolta polvere, solamente a personale tecnico. È necessario un corrispondente equipaggiamento di protezione. Non mettere in funzione l'aspiratore senza il relativo sistema di filtraggio completo. In caso contrario viene messa in pericolo la salute.

▶ Prima della messa in funzione, verificare che il tubo flessibile di aspirazione si trovi in perfette condizioni. Lasciare il tubo di aspirazione montato sull'aspiratore, in modo da evitare che inavvertitamente fuoriesca della polvere. In caso contrario è possibile inalare polvere.

▶ Non utilizzare l'aspiratore come supporto per sedersi. È possibile danneggiare l'aspiratore.

▶ Utilizzare il cavo di rete e il tubo flessibile di aspirazione con prudenza. Con gli stessi è possibile mettere in pericolo altre persone.

Non pulire l'aspiratore utilizzando un getto d'acqua diretto. La penetrazione di acqua nella parte superiore dell'aspiratore aumenta il rischio di una scossa elettrica.

Simboli

I seguenti simboli sono molto importanti per l'utilizzo dell'aspiratore. È importante imprimersi bene nella mente i simboli ed il rispettivo significato. Un'interpretazione corretta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro l'aspiratore.

Simboli e relativi significati

ATTENZIONE! Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.

Aspiratore della classe di polveri L secondo IEC/EN 60335-2-69, per aspirazione a secco di polveri nocive per la salute con valore limite di esposizione > 1 mg/m³

Simboli e relativi significati

Non agganciare l'aspiratore ad un gancio per gru, ad es. per trasportarlo. L'aspiratore non può essere trasportato con una gru. Vi è rischio di lesioni e di danni.

Non utilizzare l'aspiratore come sedile, né come scaletta o gradino. L'aspiratore potrebbe ribaltarsi e venire danneggiato. Vi è rischio di lesioni.

Sistema automatico di accensione/spegnimento

Aspirazione delle polveri sollevate da elettroutensili in funzione L'aspiratore si spegne automaticamente, per poi riaccendersi dopo un certo lasso di tempo

Spegnimento

Aspirazione

Raccolta di polveri depositate

Indicazione della potenza di allacciamento ammessa dell'elettroutensile collegato (in base al Paese)

Descrizione del prodotto e dei servizi forniti

Utilizzo conforme

L'utensile è destinato alla raccolta, all'aspirazione, al convogliamento ed alla separazione di polveri asciutte non infiammabili, di liquidi non infiammabili e di miscele acqua-aria. L'aspiratore è stato controllato sotto il profilo della tecnica di aspirazione polveri e corrisponde alla classe di polveri L. L'utensile è idoneo agli impieghi più gravosi in ambito professionale, ad esempio nell'artigianato, nell'industria e nelle officine.

Gli aspiratori della classe di polveri L secondo IEC/EN 60335-2-69 andranno impiegati esclusivamente per la raccolta e l'aspirazione di polveri nocive per la salute con valore limite di esposizione > 1 mg/m³.

Utilizzare l'aspiratore esclusivamente se sono state completamente valutate tutte le funzioni e possono essere effettuate senza limitazioni oppure sono state mantenute le relative istruzioni.

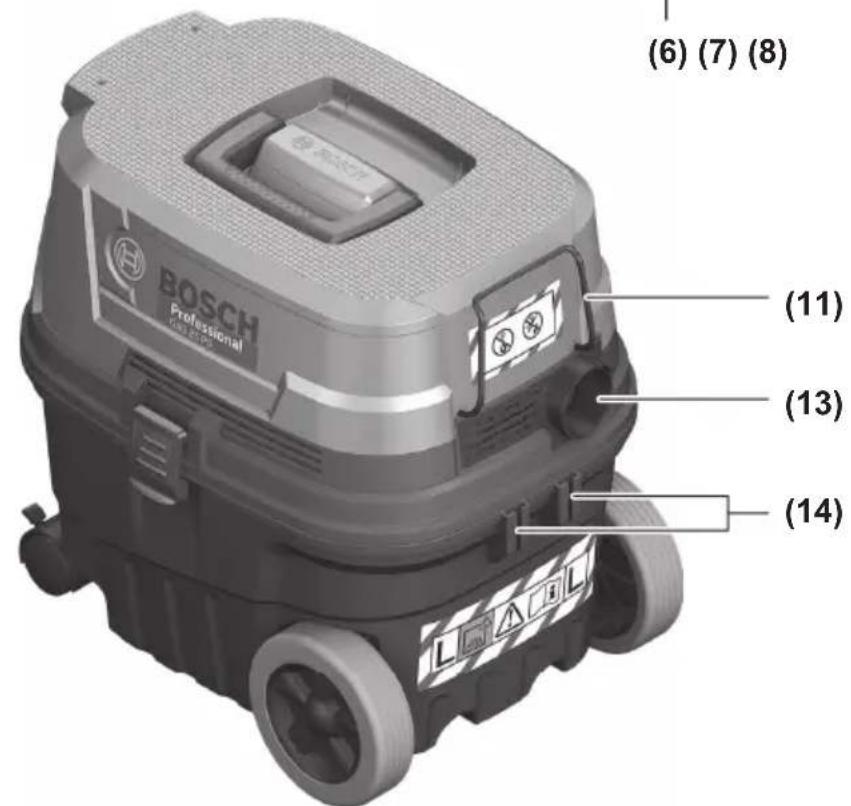

Componenti illustrati

La numerazione dei componenti illustrati si riferisce alla rappresentazione dell'aspiratore sulle pagine con rappresentazione grafica.

(1) Selettore di modalità
(2) Presa per l'elettroutensile
(3) Attacco per tubo flessibile (funzione di aspirazione)

(4) Nastro di traino
(5) Freno ruote orientabili
(6) Ruota orientabile
(7) Contenitore
(8) Girante
(9) Chiusura per la parte superiore dell'aspiratore
(10) Parte superiore dell'aspiratore
(11) Supporto per tubo flessibile di aspirazione
(12) Impugnatura di trasporto
(13) Attacco per tubo flessibile (funzione di soffiaggio)
(14) Supporto per tubi di aspirazione
(15) Tubo flessibile di aspirazione
(16) Adattatore per l'aspirazione
(17) Bocchetta curva
(18) Bocchetta a fessura lunga
(19) Sacca in plastica/sacchetto raccoglipolvere ^A)
(20) Filtro principale
(21) Filtro a umido
(22) Prefiltro
(23) Labbro in gomma
(24) Listelli a spazzola
(25) Accessorio a spazzola
(26) Tubo di aspirazione
(27) Pulsante

(28) Supporto filtro
(29) Bicchiere del filtro
(30) Apertura di aspirazione
(31) Fermaglio di fissaggio della sacca in plastica
(32) Apertura aria di scarico

A) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Dati tecnici

Aspiratore a umido / a secco GAS 12-25 PL
Codice articolo	3 601 J7C 1..
Potenza assorbita nominale W 1250
Frequenza Hz 50–60
Capacità contenitore (lorda) I 25
Capacità netta (liquido) I 15
Capacità del sacchetto per la polvere	I 20
Depressione max. A)
- Aspiratore kPa 19
- Turbina kPa 20
Portata max. A)
- Aspiratore I/s 36
- Turbina I/s 65
Sistema automatico di accensione/spegnimento	kg ●
Peso secondo EPTA-Procedure 01:2014
Classe di protezione / I	⊕
Grado di protezione kg IPX4

A) Valori misurati con tubo flessibile di aspirazione da ∅ 35 mm e 3 m di lunghezza
I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno variare.

Sistema automatico di accensione/spegnimento

	Tensione no-minale	Potenza max.	Potenza min.
UE 220–240 V	2100 W	100 W
UK	240 V	2100 W	100 W
CH	230 V	2100 W	100 W

Indicazione della potenza di allacciamento consentita dell'elettroutensile collegato.
Questi valori possono variare in funzione di altri modelli specifici per il Paese. Si prega di rispettare le indicazioni riportate sulla presa di corrente dell'aspiratore per la polvere.

Informazioni su rumorosità e vibrazioni

Valori di emissione acustica rilevati conformemente a EN 60335-2-69.

Il livello di pressione acustica ponderato A dell'aspiratore è tipicamente di 76 dB(A). Grado d'incertezza K = 3 dB. Il livello di rumorosità durante il lavoro può superare 80 dB(A).

Indossare protezioni acustiche!

Valori di oscillazione totali a_n (somma vettoriale delle tre direzioni) e grado d'incertezza K rilevati conformemente a

EN 60335-2-69: a_h<2,5 m/s^2 , K = 1,5 m/ s^2 .

Montaggio

▶ Estrarre la spina dalla presa di corrente prima di effettuare interventi di manutenzione o pulizia sull'aspiratore, di effettuare regolazioni sull'apparecchio, di sostituire elementi accessori o prima di riporre l'aspiratore. Tale precauzione eviterà che l'aspiratore possa essere messo in funzione involontariamente.

Montaggio dell'accessorio di aspirazione (vedere Fig. A)

Il tubo flessibile di aspirazione (15) è dotato di un sistema a fermaglio, che consente di collegare l'accessorio di aspirazione (adattatore di aspirazione (16), bocchetta curva (17)).

Montaggio delle bocchette e dei tubi

• Innestare la bocchetta curva (17) sul tubo flessibile di aspirazione (15), sino a far scattare udibilmente in sede i due pulsanti (27) del tubo flessibile di aspirazione.
• Innestare quindi saldamente l'accessorio di aspirazione desiderato (accessorio a spazzola, bocchetta a fessura lunga, tubo di aspirazione ecc.) sulla bocchetta curva (17).
• Per eseguire lo smontaggio, premere i pulsanti (27) verso l'interno e separare i componenti.

Montaggio dell'adattatore per l'aspirazione polvere

• Innestare l'adattatore di aspirazione (16) sul tubo flessibile di aspirazione (15) sino a far scattare udibilmente in sede i due pulsanti (27) del tubo flessibile di aspirazione.
• Per eseguire lo smontaggio, premere i pulsanti (27) verso l'interno e separare i componenti.

Montaggio del tubo flessibile di aspirazione

Funzione di aspirazione (vedere Fig. B1)

- Innestare il tubo flessibile di aspirazione (15) nell'attacco per tubo flessibile (3) e ruotarlo fino a battuta nel senso di rotazione.

Avvertenza: Durante l'aspirazione, l'attrito della polvere all'interno del tubo flessibile di aspirazione e del relativo accessorio genera una carica elettrostatica, che l'utilizzatore potrà avvertire in forma di scarica elettrostatica (in base agli influssi ambientali e alla sensibilità fisica).

In linea generale, Bosch consiglia d'impiegare un tubo flessibile di aspirazione antistatico (accessorio), qualora occorra aspirare polveri fini e materiali asciutti.

Funzione di soffiaggio (vedere Fig. B2)

L'aspiratore è dotato di una funzione di soffiaggio. Non soffiare l'aria di scarico nell'ambiente. Utilizzare la funzione di soffiaggio esclusivamente assieme ad un tubo flessibile pulito. Le polveri possono essere nocive per la salute.
- Accendere l'aspiratore per almeno 5 secondi (selettore di modalità (1) sul simbolo «Aspirazione»), per ripulire il tubo flessibile di aspirazione (15) da eventuali depositi di polvere.
- Ruotare il tubo flessibile di aspirazione (15) fino a battuta nel senso di rotazione ed estrarlo dall'attacco per tubo flessibile (3).
- Innestare il tubo flessibile di aspirazione (15) nell'attacco per tubo flessibile (13) e ruotarlo fino a battuta nel senso di rotazione

Prelievo/introduzione del prefiltro

Il prefiltro (22) trattiene le impurità grossolane, estendendo la durata utile del filtro principale. Il prefiltro andrà prelevato dal contenitore, prima di eseguire un'aspirazione a umido o di pulire il filtro principale.

Prelievo del prefiltro (vedere Fig. D1)

• Aprire le chiusure (9) e prelevare la parte superiore dell'aspiratore (10) (vedere Fig. C).
• Prelevare il prefiltro (22) dal contenitore (7).

Introduzione del prefiltro (vedere Fig. D2)

• Introdurre il prefiltro (22), con le frecce rivolte verso l'attacco per tubo flessibile (3), nel contenitore (7).
• Applicare la parte superiore dell'aspiratore (10) e richiudere le chiusure (9).

Prelievo/introduzione del filtro principale

Il filtro principale (20) è un filtro pieghettato HEPA dalle prestazioni particolarmente elevate, concepito per l'aria di soffiaggio. Il filtro principale andrà prelevato dal contenitore, prima di eseguire un'aspirazione a umido.

Prelievo del filtro principale (vedere Fig. E1)

• Aprire le chiusure (9) e prelevare la parte superiore dell'aspiratore (10) (vedere Fig. C).
• Ruotare il supporto filtro (28) fino a battuta nel senso di rotazione e prelevare il supporto filtro, assieme al filtro principale (20), dalla parte superiore dell'aspiratore (10).

Introduzione del filtro principale (vedere Fig. E2)

• Innestare il supporto filtro (28), unitamente al filtro principale (20), sull'apposito bicchiere (29) e ruotare il supporto filtro (28) fino a battuta nel senso di rotazione.
• Applicare la parte superiore dell'aspiratore (10) e richiudere le chiusure (9).

Prelievo/introduzione del filtro a umido

Per consentire un più agevole smaltimento, quando occorra aspirare miscele di acqua e particelle solide, l'aspiratore è dotato di un filtro a umido (21), che separa il liquido dalle particelle solide.

Introduzione del filtro a umido (vedere Fig. F1)

• Aprire le chiusure (9) e prelevare la parte superiore dell'aspiratore (10) (vedere Fig. C).
• Ruotare il supporto filtro (28) fino a battuta nel senso di rotazione Erimuovere il supporto filtro unitamente al filtro principale (20), dalla parte superiore dell'aspiratore (10) (vedere figura E1).
• Innestare completamente il filtro a umido (21) sul bicchiere del filtro (29).
• Applicare la parte superiore dell'aspiratore (10) e richiudere le chiusure (9).

Prelievo del filtro a umido (vedere Fig. F2)

• Aprire le chiusure (9) e prelevare la parte superiore dell'aspiratore (10) (vedere Fig. C).
• Estrarre il filtro a umido (21) dall'apposito bicchiere (29).
• Innestare il supporto filtro (28), unitamente al filtro principale (20), sull'apposito bicchiere (29) e ruotare il supporto filtro (28) fino a battuta nel senso di rotazione (vedere figura E2).
• Applicare la parte superiore dell'aspiratore (10) e richiudere le chiusure (9).

Introduzione/prelievo della sacca in plastica o del sacchetto raccoglipolvere (aspirazione a secco)

Per l'aspirazione a secco, è possibile introdurre una sacca in plastica (19), oppure un sacchetto raccoglipolvere (accessorio), nel contenitore (7). Ciò agevolerà lo smaltimento delle impurità grossolane.

Introduzione della sacca in plastica (vedere Figg. G1-G3)

• Aprire le chiusure (9) e prelevare la parte superiore dell'aspiratore (10) (vedere Fig. C).
• Prelevare il prefiltro (22) dal contenitore (7).
• Introdurre la sacca in plastica (19), con l'apertura di riempimento rivolta in alto, nel contenitore (7) Fissare la sacca in plastica sotto all'apertura di aspirazione (30), mediante gli appositi fermagli (31).
• Accertarsi che la sacca in plastica (19) poggi completamente sulle pareti interne del contenitore (7).
• Battere il residuo della sacca in plastica (19) sul bordo del contenitore (7).
• Introdurre il prefiltro (22), con le frecce rivolte verso l'attacco per tubo flessibile (3), nel contenitore (7).
• Applicare la parte superiore dell'aspiratore (10) e richiudere le chiusure (9).

Prelievo e chiusura della sacca in plastica

• Aprire le chiusure (9) e prelevare la parte superiore dell'aspiratore (10) (vedere Fig. C).

• Prelevare il prefiltro (22) dal contenitore (7).

• Estrarre all'indietro il bordo della sacca in plastica piena (19)dagli appositi fermagli (31).

• Prelevare la sacca in plastica (19), con cautela e senza danneggiarla, dal contenitore (7).
• Accertarsi che la sacca in plastica non faccia attrito sull'apertura di aspirazione (30) o su altri oggetti dagli spigoli vivi.

Sostituzione/introduzione del sacchetto raccoglipolvere (accessorio)

• Aprire le chiusure (9) e prelevare la parte superiore dell'aspiratore (10) (vedere Fig. C).
• Prelevare il prefiltro (22) dal contenitore (7).
• Estrarre all'indietro il sacchetto raccoglipolvere pieno (19) dalla flangia di attacco. Chiudere l'apertura del sacchetto raggoglipolvere ribaltando il coperchio. Prelevare il sacchetto raccoglipolvere chiuso dal contenitore (7).
• Innestare il nuovo sacchetto raccoglipolvere sulla flangia di attacco dell'aspiratore. Accertarsi che il sacchetto raccoglipolvere poggi, per l'intera lunghezza, sulla parete interna del contenitore (7).
• Introdurre il prefiltro (22), con le frecce rivolte verso l'attacco per tubo flessibile (3), nel contenitore (7).
• Applicare la parte superiore dell'aspiratore (10) e richiudere le chiusure (9).

Introduzione del labbro in gomma (aspirazione a umido) (vedere Fig. H)

Avvertenza: I requisiti per il grado di permeabilità (classe di polveri L) sono stati documentati per la sola aspirazione a secco.

• Rimuovere i listelli a spazzola (24), sollevandoli dall'accessorio a spazzola (25) mediante un attrezzo idoneo.
• Introdurre i labbri in gomma (23) nell'accessorio a spazzola (25).

Avvertenza: Il lato strutturato dei labbri in gomma dovrà essere rivolto all'esterno.

Utilizzo

Estrarre la spina dalla presa di corrente prima di effettuare interventi di manutenzione o pulizia sull'aspiratore, di effettuare regolazioni sull'apparecchio, di sostituire elementi accessori o prima di riporre l'aspiratore. Tale precauzione eviterà che l'aspiratore possa essere messo in funzione involontariamente.

Messa in funzione

Attenersi alla tensione di rete. La tensione riportata sulla targhetta di identificazione dell'aspiratore deve corrispondere alla tensione della rete elettrica di alimentazione. I caricabatteria contrassegnati per l'utilizzo a 230 V sono utilizzabili anche a 220 V.
Attenersi alla tensione di rete. La tensione riportata sulla targhetta di identificazione dell'aspiratore deve corrispondere alla tensione della rete elettrica di alimentazione.

Informarsi riguardo a regolamenti e leggi in vigore nel proprio Paese riguardo al trattamento di polveri nocive per la salute.

L'aspiratore può essere impiegato per l'aspirazione e l'assorbimento dei seguenti materiali:

- Polveri con valore limite di esposizione > 1 mg/m ^3 In linea generale, l'aspiratore non deve essere impiegato in ambienti a rischio di esplosione.

Per garantire una potenza di aspirazione ottimale, il tubo flessibile di aspirazione (15) deve essere sempre srotolato completamente dalla parte superiore dell'aspiratore (10).

Aspirazione a secco

Avvertenza: Durante l'aspirazione a secco, accertarsi che sia il prefiltro (22), sia il filtro principale (20) siano introdotti nell'aspiratore (vedere anche Figg. D2 e E2).

Raccolta di polveri depositate

• Per accendere l'aspiratore, posizionare il selettore di modalità (1) sul simbolo «Aspirazione».
• Per spegnere l'aspiratore, posizionare il selettore di modalità (1) sul simbolo «Spegnimento».

Aspirazione delle polveri sollevate da elettroutensili in funzione (vedi figura I)

Se l'aria di scarico ritorna nell'ambiente, occorre assicurare un sufficiente indice di ricambio aria (L) nell'ambiente stesso. Attenersi alle prescrizioni nazionali al riguardo.

Nell'aspiratore è integrata una presa di corrente con contatto di protezione (2). Tale presa consente di collegare un elettroutensile esterno. Attenersi alla potenza di allacciamento massima ammessa dell'elettroutensile collegato.

- Montare l'adattatore di aspirazione (16) (vedi «Montaggio dell'adattatore per l'aspirazione polvere», Pagina 50).

- Innestare l'adattatore di aspirazione (16) nel bocchettone di aspirazione dell'elettroutensile.

Avvertenza: Qualora vengano impiegati elettroutensili dal ridotto afflusso d'aria nel tubo flessibile di aspirazione (ad es. seghetti alternativi, levigatrici, ecc.), l'apertura aria di scarico (32) dell'adattatore di aspirazione (16) andrà aperta. Soltanto in questo modo il sistema di pulizia automatica del filtro potrà funzionare correttamente.

A tale scopo, ruotare l'anello sopra l'apertura aria di scarico (32) sino a raggiungere l'apertura massima.

- Per attivare il sistema automatico di accensione/spegnimento dell'aspiratore, posizionare il selettore di modalità (1) sul simbolo «Sistema automatico di accensione/spegnimento».

- Per attivare l'aspiratore, accendere l'elettroutensile collegato alla presa di corrente (2). L'aspiratore si avvierà automaticamente.

• Spegnere l'elettroutensile, per fare in modo che l'aspirazione termini. Il sistema automatico di accensione/spegnimento resterà ancora in funzione fino a 6 secondi, per aspirare eventuali polveri residue dal tubo flessibile di aspirazione.
• Per spegnere l'aspiratore, posizionare il selettore di modalità (1) sul simbolo «Spegnimento».

Aspirazione a umido

Non utilizzare l'aspiratore per aspirare liquidi infiammabili o esplosivi quali, ad esempio, benzina, olio, alcool, solventi. Non aspirare polveri calde o infiammabili. Non utilizzare l'aspiratore in locali esposti al rischio di esplosioni. Le polveri, i vapori oppure i liquidi possono infiammarsi oppure esplodere.
L'aspiratore non andrà utilizzato come pompa per acqua. L'aspiratore è destinato alla raccolta di miscele acqua-aria.

Avvertenza: Durante l'aspirazione a umido, accertarsi che sia il prefiltro (22), sia il filtro principale (20) siano stati prelevati dall'aspiratore (vedere anche Fig. D1 e E1).

Fasi operative precedenti all'aspirazione a umido

• Aprire le chiusure (9) e prelevare la parte superiore dell'aspiratore (10) (vedere Fig. C).
• Prelevare il prefiltro (22) dal contenitore (7).
• All'occorrenza, rimuovere la sacca in plastica (19), oppure il sacchetto raccoglipolvere.
• Ruotare il supporto filtro (28) fino a battuta nel senso di rotazione e prelevare il supporto filtro, assieme al filtro principale (20), dalla parte superiore dell'aspiratore (10).
• Innestare completamente il filtro a umido (21) sul bicchiere del filtro (29).
• Applicare la parte superiore dell'aspiratore (10) e richiudere le chiusure (9).
• Introdurre il labbro in gomma (23) nell'accessorio a spazzola (25).

Raccolta di liquidi

- Accendere l'aspiratore (selettore di modalità (1) sul simbolo «Aspirazione»).

L'aspiratore è dotato di un galleggiante. Raggiunta l'altezza di riempimento massima, l'aspirazione verrà arrestata.

- Posizionare il selettore di modalità (1) sul simbolo «Spegnimento».

- Svuotare il contenitore (7).

Per evitare la formazione di muffe dopo l'aspirazione a umido: (vedi «Pulizia del filtro a umido», Pagina 54)

Sistema di pulizia automatica del filtro

Al più tardi quando la potenza di aspirazione non sarà più sufficiente, occorrerà attivare la pulizia del filtro.

La frequenza di pulizia del filtro dipenderà dal tipo e dalla quantità di polvere. Con un impiego regolare, la portata massima verrà mantenuta più a lungo.

• Spegnere l'aspiratore per 6–10 secondi, quindi riaccenderlo. Ripetere la procedura più volte.
• Allo spegnimento, il prefiltro (22) verrà pulito mediante appositi impulsi d'aria.
• Per lavorare dopo la pulizia del filtro, riaccendere l'aspiratore.

Manutenzione ed assistenza

Manutenzione e pulizia

Estrarre la spina dalla presa di corrente prima di effettuare interventi di manutenzione o pulizia sull'aspiratore, di effettuare regolazioni sull'apparecchio, di sostituire elementi accessori o prima di riporre l'aspiratore. Tale precauzione eviterà che l'aspiratore possa essere messo in funzione involontariamente.

▶ Per lavorare bene ed in modo sicuro mantenere l'aspiratore e le fessure di aerazione pulite.

Ai fini della manutenzione da parte dell'utente, l'aspiratore deve essere smontato, pulito e controllato per quanto possibile ed avendo cura di non causare pericoli al personale addetto alla manutenzione o ad altre persone. Prima dello smontaggio, l'aspiratore dovrebbe essere pulito al fine di prevenire eventuali pericoli. Il locale in cui viene smontato l'aspiratore dovrebbe essere ben arieggiato. Durante la manutenzione, indossare un equipaggiamento di protezione personale. Dopo interventi di manutenzione è necessario effettuare una pulizia accurata dell'ambiente di manutenzione. Almeno una volta all'anno è necessario che il produttore oppure personale adeguatamente addestrato sottoponga la tecnica di aspirazione ad un adeguato controllo per verificare ad esempio se il filtro è esente da danni, se l'aspiratore è ermetico e se il dispositivo di controllo funziona correttamente.

Per gli aspiratori di classe L che si siano trovati in ambienti contaminati, occorrerà pulire l'esterno dell'utensile e tutte le parti dell'utensile stesso, oppure trattare con prodotti ermetizzanti. Durante gli interventi di manutenzione e riparazione, occorrerà smaltire tutte le parti contaminate che non sia più possibile pulire adeguatamente. Tali parti andranno chiuse in sacchetti ermetici e smaltite conformemente alle disposizioni vigenti per l'eliminazione di rifiuti di questo tipo.

Se fosse necessaria una sostituzione della linea di collegamento, questa dovrà essere eseguita da Bosch oppure da un centro assistenza clienti autorizzato per elettroutensili Bosch, al fine di evitare pericoli per la sicurezza.

Pulizia del contenitore

- Tergere occasionalmente il contenitore (7) con un normale detergente non abrasivo e lasciarlo asciugare.

Pulire il filtro

Svuotare il contenitore e pulire il filtro con regolarità, per garantire una potenza di aspirazione ottimale. Se anche dopo

tali interventi non si otterrà la potenza di aspirazione prevista, l'aspiratore andrà inviato al Servizio Assistenza Clienti.

Pulizia del prefiltro

• Aprire le chiusure (9) e prelevare la parte superiore dell'aspiratore (10) (vedere Fig. C).
• Prelevare il prefiltro (22) dal contenitore (7).
• Scuotere il prefiltro (22) sopra un recipiente per rifiuti di tipo idoneo.
• Introdurre il prefiltro (22), con le frecce rivolte verso l'attacco per tubo flessibile (3), nel contenitore (7).
• Applicare la parte superiore dell'aspiratore (10) e richiudere le chiusure (9).

Pulizia del filtro principale

• Aprire le chiusure (9) e prelevare la parte superiore dell'aspiratore (10) (vedere Fig. C).
• Ruotare il supporto filtro (28) fino a battuta nel senso di rotazione ⑥ prelevare il supporto filtro, assieme al filtro principale (20), dalla parte superiore dell'aspiratore (10).
• Pulire le lamelle del filtro principale (20) con una spazzola morbida. oppure Sostituire il filtro principale (20), qualora sia danneggia- to.
• Innestare il supporto filtro (28), unitamente al filtro principale (20), sull'apposito bicchiere (29) e ruotare il supporto filtro (28) fino a battuta nel senso di rotazione
• Applicare la parte superiore dell'aspiratore (10) e richiudere le chiusure (9).

Eliminazione delle anomalie

Qualora si verifichi un'anomalia (ad es. rottura del filtro), l'aspiratore andrà immediatamente spento. Pri-

Pulizia del filtro a umido

Per evitare la formazione di muffe dopo l'aspirazione a umido:

- Aprire le chiusure (9) e prelevare la parte superiore dell'aspiratore (10) (vedere Fig. C).

- Lasciare asciugare accuratamente la parte superiore dell'aspiratore (10).

- Estrarre il filtro a umido (21) dall'apposito bicchiere (29).

– Lavare il filtro a umido (21) sotto acqua corrente, quindi lasciarlo asciugare accuratamente.

- Innestare completamente il filtro a umido (21) sul bicchiere del filtro (29).

- Applicare la parte superiore dell'aspiratore (10) e richiudere le chiusure (9).

Stivaggio e trasporto (vedere Fig. J1-J2)

• Avvolgere il cavo di alimentazione attorno all'impugnatura di trasporto (12).
• Innestare i tubi di aspirazione (26) nei relativi supporti (14).
• Introdurre il tubo flessibile di aspirazione (15) attorno alla parte superiore dell'aspiratore, nell'apposito supporto (11)
• Trasportare l'aspiratore mediante l'apposita impugnatura (12), oppure trainarlo, su fondi piani, mediante l'apposito nastro (4).
• Deporre l'aspiratore in un ambiente asciutto e protetto da utilizzi non autorizzati.
• Per bloccare le ruote orientabili (6), abbassare il relativo freno (5) premendolo con il piede.

ma che l'aspiratore venga rimesso in funzione, l'anomalia dovrà essere stata eliminata.

Problema Rimedio

La turbina di aspirazione non si avvia.	- Controllare cavo di alimentazione, spina di rete, fusibile e presa di corrente.
	Il selettore di modalità (1) è posizionato su «Sistema automatico di accensione/spe-gnimento».
	- Posizionare il selettore di modalità (1) sul simbolo «Aspirazione», oppure accen-dere l'elettroutensile collegato alla presa di corrente (2).
La turbina di aspirazione non si riavvia dopo lo svuotamento del contenitore.	- Spegnere l'aspiratore ed attendere 5 secondi, quindi riaccenderlo.
La potenza di aspirazione diminuisce.	- Svuotare il contenitore (7).
	- Rimuovere eventuali intasamenti dalla bocchetta di aspirazione, dal tubo di aspira-zione (26), dal tubo flessibile di aspirazione (15) o dal filtro principale (20).
	- Sostituire la sacca in plastica (19) o il sacchetto raccoglipolvere.
	- Innestare correttamente il supporto filtro (28).
	- Applicare correttamente la parte superiore dell'aspiratore (10) e richiudere le chiusure (9).
	- Sostituire il prefiltro (22), il filtro principale (20) o il filtro a umido (21).

Problema Rimedio

Fuoriuscita di polvere durante l'aspirazione	- Controllare che il filtro principale (20) sia montato correttamente.
	- Sostituire il filtro principale (20).
Lo spegnimento automatico (aspirazione a umido) non interviene.	In presenza di liquidi non conduttivi, oppure di schiuma, lo spegnimento automatico non funziona.- Controllare costantemente il livello di riempimento.
Il sistema di pulizia automatica del filtro non funziona	- Svuotare il contenitore (7).

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente aspiratore, accessori ed imballaggi non più necessari.

Non smaltire l'aspiratore nei rifiuti domestici.

Solo per i Paesi della CE:

Conformemente alla Direttiva Europea

2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli aspiratori diventati inservibili devono essere raccolti separatamente ed essere smaltiti/riciclati nel rispetto dell'ambiente.

Nederlands
