Tipo de produto	Aspirador de água e pó classe L
Marca	Bosch
Modelo	GAS 12-25 PL Professional
Potência nominal absorvida	1250 W
Tensão / frequência	220-240 V, 50-60 Hz
Capacidade bruta do tanque	25 L
Capacidade líquida de líquidos	15 L
Volume do saco de pó	20 L
Depressão máxima (aspirador)	19 kPa
Depressão máxima (turbina)	20 kPa
Fluxo máximo (aspirador)	36 L/s
Fluxo máximo (turbina)	65 L/s
Peso (conforme EPTA 01:2014)	9 kg
Índice de proteção	IPX4
Nível de pressão sonora	76 dB(A)
Classe de filtração	L (IEC/EN 60335-2-69)
Funções principais	Aspiração seco/líquido, sopro, ligar/desligar automático
Filtro principal	Filtro plissado HEPA
Limpeza do filtro	Automática por jatos de ar
Tomada para ferramenta elétrica	Sim, potência máx. 2100 W (varia conforme o país)
Segurança	Paragem automática por bóia em caso de enchimento máximo de líquido
Acessórios incluídos	Mangueira de aspiração 3 m, bocal para pisos, tubos de aspiração, adaptador
Utilização prevista	Aplicações profissionais (obras, indústria, oficinas)

Perguntas frequentes - GAS 12-25 PL Professional BOSCH

Como aspirar líquidos com o aspirador GAS 12-25 PL?

Antes de aspirar líquidos, remova o pré-filtro e o filtro principal do tanque e instale o filtro para líquidos. Instale as lábios de vedação no bocal para pisos. Ajuste o seletor para 'Aspiração'. O aspirador para automaticamente quando o tanque estiver cheio graças à bóia.

Como limpar o filtro principal?

Desligue o aparelho. Abra os fechos e remova a parte superior. Gire o suporte do filtro para retirar o filtro principal. Escove suavemente as lâminas do filtro com uma escova macia. Se o filtro estiver danificado, substitua-o. Remonte tudo na ordem inversa.

O que fazer se a potência de aspiração diminuir?

Verifique primeiro se o tanque está cheio e esvazie-o se necessário. Desobstrua o bocal, o tubo ou a mangueira de aspiração. Substitua o saco de pó ou o saco plástico. Certifique-se de que o suporte do filtro está corretamente encaixado e que a parte superior está bem fechada. Se o problema persistir, limpe ou substitua o pré-filtro ou o filtro principal.

Posso aspirar poeiras perigosas com este aspirador?

Sim, o aspirador é certificado classe de filtração L para aspirar poeiras nocivas com um valor limite de exposição superior a 1 mg/m³. No entanto, não é adequado para poeiras de faia, carvalho, minerais ou amianto. Use sempre equipamento de proteção adequado durante a manutenção.

Como usar a função de sopro?

Primeiro, ligue o aspirador por pelo menos 5 segundos no modo 'Aspiração' para limpar a mangueira. Em seguida, remova a mangueira da conexão de aspiração e conecte-a ao conector de sopro (13). Ajuste o seletor para 'Aspiração' para soprar. Não direcione o ar de exaustão para pessoas e use uma mangueira limpa.

Como substituir o saco de pó?

Desligue o aparelho. Abra os fechos e remova a parte superior. Remova o pré-filtro. Solte o saco cheio do flange, feche-o e remova-o. Coloque um novo saco no flange, garantindo que se ajuste bem à parede do tanque. Recoloque o pré-filtro, a parte superior e feche os fechos.

Para que serve o pré-filtro?

O pré-filtro retém as sujidades grossas e prolonga a vida útil do filtro principal. Deve ser removido antes de aspirar líquidos ou para limpar o filtro principal. Limpe-o regularmente sacudindo-o sobre um recipiente de resíduos.

Como conectar uma ferramenta elétrica ao aspirador?

O aspirador possui uma tomada elétrica (2) para ferramenta elétrica. Monte o adaptador de aspiração (16) na mangueira e conecte-o à ferramenta. Ajuste o seletor para 'Ligar/desligar automático'. O aspirador ligará automaticamente com a ferramenta e desligará após 6 segundos de tempo de espera.

O que fazer se a paragem automática (bóia) não funcionar?

A paragem automática pode não funcionar com líquidos não condutores ou em caso de formação de espuma. Verifique regularmente o nível de enchimento do tanque. Se a bóia estiver bloqueada, limpe-a. Se o problema persistir, contacte o serviço pós-venda Bosch.

Onde encontrar peças de reposição para este aspirador?

As peças de reposição estão disponíveis no site www.bosch-pt.com ou junto ao serviço pós-venda Bosch. Em França, pode encomendar online em www.bosch-pt.fr ou contactar o Serviço de Atendimento ao Cliente Bosch pelo 0811 360122 (custo de uma chamada local).

MANUAL DE UTILIZADOR GAS 12-25 PL Professional BOSCH

Português ...... Página 40

Italiano ...... Pagina 47

Nederlands...... Pagina 55

Dansk ...... Side 62

(18) Boquilla para ranuras

Instruções de segurança para aspiradores

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos

graves.

Guarde bem todas as advertências e instruções para futura referência.

Este aspirador não se destina a ser utilizado por crianças e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com experiência e conhecimentos insuficientes. Caso contrário há perigo de operação errada e ferimentos.

▶ Vigie as crianças. Desta forma garante que nenhuma criança brinca com o aspirador.

- Não aspire madeira de faia ou de carvalho, pó de pedra ou asbesto. Estas substâncias são consideradas cancerígenas.

AVISO

Use o aspirador apenas se tiver recebido informações suficientes

para o uso, para os materiais a aspirar e para a eliminação segura dos mesmos. Uma instrução cuidadosa reduz as operações erradas e lesões.

AVISO

O aspirador é apropriado para aspirar substâncias secas e,

através de medidas apropriadas, também para aspirar líquidos. A entrada de líquidos aumenta o risco de choque elétrico.

Com o aspirador não devem ser aspirados líquidos inflamáveis ou explosivos, como por exemplo gasolina, óleo, álcool, solventes. Não aspire pós quentes ou inflamáveis. Não opere o aspirador em áreas com risco de explosão. Os pós, os vapores ou os líquidos podem se inflamar ou explodir.

AVISO

Só utilizar a tomada para as finalidades determinadas nas

instruções de serviço.

AVISO

Desligue imediatamente o aspirador assim que sair espuma

ou água e esvazie o recipiente. Caso contrário, é possível que o aspirador seja danificado.

▶ ATENÇÃO! O aspirador só deve ser armazenado em recintos fechados.
▶ ATENÇÃO! Limpe regularmente o flutuador e verifique se apresenta danos. Caso contrário a função pode ser prejudicada.
Se não for possível evitar o funcionamento do aspirador em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.
Ligue o aspirador a uma rede elétrica ligada corretamente à terra. A tomada e o cabo de extensão têm de ter um condutor de proteção funcional.
Antes de qualquer utilização, verifique o aspirador, o cabo e a ficha. Não utilize o aspirador se detetar danos no mesmo. Não abra o aspirador, as reparações devem ser levadas a cabo apenas por pessoal técnico qualificado e devem ser usadas somente peças de substituição originais. Aspiradores, cabos e fichas danificados aumentam o risco de choque elétrico.
- Não passe por cima do cabo, nem o esmague. Não puxe pelo cabo para retirar a ficha da tomada nem para deslocar o aspirador. Cabos danificados aumentam o risco de um choque elétrico.
▶ Retire a ficha da tomada, antes de efetuar trabalhos de limpeza ou manutenção, ajustes no aparelho, troca de acessórios ou de armazenar o aspirador. Esta medida de prevenção evita um arranque inadvertido do aspirador.
▶ Assegurar uma boa ventilação no local de trabalho.
Mande reparar o aspirador por pessoas qualificadas com peças de substituição originais. Desta forma é assegurada a segurança do aspirador.

AVISO

O aspirador contém pó prejudicial para a saúde. Mande executar os

processos de esvaziamento e manutenção, incluindo a eliminação do recipiente coletor do pó, exclusivamente por técnicos especializados. É necessário um equipamento de proteção adequado. Não use o aspirador sem o sistema de filtro completo. Caso contrário estará a pôr em risco a sua saúde.

Antes da colocação em funcionamento, controle o estado impecável da mangueira de aspiração. Deixe a

mangueira de aspiração montada no aspirador para não sair inadvertamente pó. Caso contrário, poderá inalar o pó.

• Não utilize o aspirador como assento. O aspirador pode ser danificado.
  ▶ Utilize o cabo de rede e a mangueira de aspiração com muito cuidado. É possível que outras pessoas sejam colocadas em perigo.

- Não limpe o aspirador com um jato de água direto. A infiltração de água na parte superior do aspirador aumenta o risco de um choque elétrico.

Símbolos

Os seguintes símbolos podem ser importantes para a utilização do seu aspirador. Os símbolos e os seus significados devem ser memorizados. A correta interpretação dos símbolos ajuda-o a utilizar o aspirador melhor e com mais segurança.

Símbolos e seus significados

	AVISO! Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.
	Aspirador da classe de pó L segundo IEC/EN 60335-2-69 paraaspirar a secopós prejudiciais para a saúde com valor limite de exposição >1 mg/m3

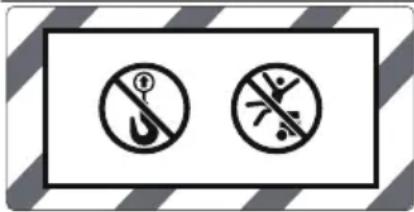

Não pendure o aspirador, p. ex. para efeitos de transporte, num gancho de grua. O aspirador não pode ser transportado por grua. Existe perigo de ferimentos e danos.

Não utilize o aspirador como assento, escada ou base. O aspirador pode tombar e ser danificado. Existe perigo de ferimentos.

Sistema start/stop automático

Aspirar o pó que se forma das ferramentas elétricas em funcionamento O aspirador liga-se automaticamente e volta a desligar-se com retardo

Desligar

Aspirar

Indicação do cabo de ligação permitido da ferramenta elétrica ligada (específico do país)

Descrição do produto e do serviço

Utilização adequada

O aspirador destina-se a detetar, aspirar, transportar e separar pó seco não inflamável, líquidos não inflamáveis e uma mistura de água e ar. O aspirador foi testado contra pó e corresponde à classe de pó L. É adequado para as elevadas exigências na utilização profissional, p. ex. nas artes e ofícios, na indústria e nas oficinas.

Os aspiradores da classe de pó L segundo IEC/EN 60335-2-69 destinam-se apenas a aspirar pós não

prejudiciais para a saúde com um valor limite de exposição > 1mg/m³.

Use o aspirador carregador apenas se souber avaliar e usar todas as funções sem limitações e se tiver recebido instruções suficientes sobre as mesmas.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação do aspirador na página de esquemas.

(1) Seletor dos modos de operação

(2) Tomada para ferramenta elétrica

(3) Conexão da mangueira (função de aspiração)

(4) Tira de tração

(5) Travão do rolete de guia

(6) Rolete de guia

(7) Depósito

(8) Roda

(9) Fecho para o lado superior do aspirador

(10) Parte superior do aspirador

(11) Suporte para mangueira de aspiração

(12) Punho de transporte

(13) Conexão da mangueira (função de sopro)

(14) Suporte para tubos de aspiração

(15) Mangueira de aspiração

(16) Adaptador de aspiração

(17) Bico dobrado

(18) Bocal para juntas

(25) Bocal para chão

(26) Tubo de aspiração

(27) Botão de pressão

(28) Suporte do filtro

(29) Cesto de filtro

(30) Orifício de aspiração

(31) Grampo para a fixação do saco de plástico

(32) Saída de ar complementar

A) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Dados técnicos

Aspirador universal GAS 12-25 PL
Número de produto	3 601 J7C 1..
Potência nominal absorvida W 1250
Frequência Hz 50–60
Volume do depósito (bruto) I 25
Volume líquido (líquido) I 15
Volume do saco de pó I 20
Vácuo máx. A)
- Aspirador kPa 19
- Turbina kPa 20
Fluxo máx. A)

Aspirador universal GAS 12-25 PL

- Aspirador I/s 36
- Turbina I/s 65
Sistema start/stop automático kg ●
Peso conforme EPTA-Procedure 01:2014		9
Classe de proteção		± /l
Tipo de proteção	kg	IPX4

A) medido com uma mangueira de aspiração ∅ 35 mm e 3 m de comprimento
Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar.

Sistema start/stop automático

	Tensão nominal	Potência máx.	Potência mín.
UE 220–240 V	2100 W	100 W
UK 240 V	2100 W	100 W
CH	230 V	2100 W	100 W

Indicação do cabo de ligação permitido da ferramenta elétrica ligada. No caso de outros modelos específicos do país, estes valores podem ser divergentes. Respeite as indicações na tomada do aspirador.

Informação sobre ruídos/vibrações

Os valores de emissão de ruído foram determinados de acordo com EN 60335-2-69.

O nível de pressão sonora avaliado como A do aspirador é normalmente 76 dB(A). Incerteza K = 3 dB. O nível sonoro durante os trabalhos pode ultrapassar os 80 dB(A).

Utilizar proteção auditiva!

Valores totais de vibração a_h (soma dos vetores das três direções) e incerteza K determinada segundo

EN 60335-2-69: a_h<2,5 m/s^2 , K = 1,5 m/ s^2 .

Montagem

▶ Retire a ficha da tomada, antes de efetuar trabalhos de limpeza ou manutenção, ajustes no aparelho, troca de acessórios ou de armazenar o aspirador. Esta medida de prevenção evita um arranque inadvertido do aspirador.

Montar acessórios de aspiração (ver figura A)

A mangueira de aspiração (15) está equipada com um sistema de clipe, com o qual podem ser conectados acessórios de aspiração (adaptador de aspiração (16), bico dobrado (17)).

Montar bocais e tubos

• Insira o bico dobrado (17) na mangueira de aspiração (15) até os dois botões de pressão (27) da mangueira de aspiração engatarem de forma audível.
• A seguir, insira bem o acessório de aspiração desejado (bocal para chão, bocal para juntas, tubo de aspiração, etc.) no bico dobrado (17).

- Para desmontar, prima os botões de pressão (27) para dentro e separe os componentes.

Montar o adaptador de aspiração

• Insira o adaptador de aspiração (16) na mangueira de aspiração (15) até os dois botões de pressão (27) da mangueira de aspiração engatarem de forma audível.
• Para desmontar, prima os botões de pressão (27) para dentro e separe os componentes.

Montar a mangueira de aspiração

Função de aspiração (ver figura B1)

- Coloque a mangueira de aspiração (15) sobre o respetivo suporte (3) e rode-a até ao batente no sentido de rotação

Nota: Ao aspirar, forma-se carga eletrostática, através da fricção do pó na mangueira e nos acessórios de aspiração, que é percetível ao utilizador na forma de descarga estática (dependente das influências ambientais e da sensibilidade do corpo).

Por norma, a Bosch recomenda uma mangueira de aspiração antiestática (acessórios) para aspirar pó fino e materiais secos.

Função de sopro (ver figura B2)

O aspirador dispõe de uma função de aspiração. Não sopre o ar de descarga para uma divisão vazia. Use a função de sopro apenas com uma mangueira limpa. Pós podem ser nocivos à saúde.

• Ligue o aspirador durante pelo menos 5 s (interruptor de ligar/desligar (1) no símbolo "Aspirar"), para limpar a mangueira de aspiração (15) do pó depositado.
• Rode a mangueira de aspiração (15) até ao batente no sentido de rotação e retire-a do suporte da mangueira (3).
• Coloque a mangueira de aspiração (15) sobre o respetivo suporte (13) e rode-a até ao batente no sentido de rotação

Retirar/colocar pré-filtro

O pré-filtro (22) retém a sujidade maior e aumenta assim a vida útil do filtro principal. Tem de retirar o pré-filtro do recipiente se quiser aspirar líquidos ou limpar o filtro principal.

Retirar pré-filtro (ver figura D1)

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C).
• Retire o pré-filtro (22) do recipiente (7).

Colocar pré-filtro (ver figura D2)

• Colocar o pré-filtro (22) com as setas na direção do suporte da mangueira (3) no recipiente (7).
• Coloque a parte superior do filtro (10) e feche os fechos (9).

Retirar/colocar o filtro principal

O filtro principal (20) é um filtro de pregas HEPA com uma potência de filtro extra elevada para a limpeza do ar de sopro. Tem de retirar o filtro principal do recipiente se quiser aspirar líquidos.

Retirar filtro principal (ver figura E1)

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C).
• Rode o suporte do filtro (28) até ao batente no sentido de rotação e retire o suporte do filtro junto com o filtro principal (20) da parte superior do aspirador (10).

Colocar filtro principal (ver figura E2)

• Aplique o suporte do filtro (28) junto com o filtro principal (20) sobre o cesto de filtro (29) e rode o suporte do filtro (28) até ao batente no sentido de rotação
  – Coloque a parte superior do filtro (10) e feche os fechos (9).

Colocar/retirar filtro para líquidos

Para aspirações mais leves de misturas de líquidos e sólidos, o aspirador contém um filtro para líquidos (21), que separa os líquidos dos sólidos.

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C).
• Rode o suporte do filtro (28) até ao batente no sentido de rotação e retire o suporte do filtro junto com o filtro principal (20) da parte superior do aspirador (10) (ver figura E1).
• Coloque o filtro para líquidos (21) por completo sobre o cesto de filtro (29).
• Coloque a parte superior do filtro (10) e feche os fechos (9).

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C).
• Retire o filtro de líquidos (21) do cesto de filtro (29).
• Aplique o suporte do filtro (28) junto com o filtro principal (20) sobre o cesto de filtro (29) e rode o suporte do filtro (28) até ao batente no sentido de rotação over figura E2.
• Coloque a parte superior do filtro (10) e feche os fechos (9).

Colocar/retirar o saco de plástico/do pó (aspirar a seco)

Para aspirar a seco pode colocar um saco de plástico (19) ou um saco do pó (acessórios) no recipiente (7). Dessa forma é facilitada a aspiração de sujidade maior.

Colocar o saco de plástico (ver figura G1-G3)

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C).
• Retire o pré-filtro (22) do recipiente (7).
• Coloque o saco de plástico (19) com a abertura de enchimento para cima no recipiente (7). Fixe o saco de plástico por baixo da abertura de aspiração (30) com a ajuda dos grampos (31).
• Certifique-se de que o saco de pó (19) fica totalmente encostado às paredes interiores do recipiente (7).
• Dobre o restante saco de plástico (19) sobre o rebordo do recipiente (7).
• Colocar o pré-filtro (22) com as setas na direção do suporte da mangueira (3) no recipiente (7).
• Coloque a parte superior do filtro (10) e feche os fechos (9).

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C).
• Retire o pré-filtro (22) do recipiente (7).
• Dobre o rebordo do saco de plástico cheio (19) para trás para fora dos grampos (31).
• Retire o saco de plástico (19) com cuidado, sem o danificar, do recipiente (7).
• Certifique-se de que o saco de plástico não roça na saída de aspiração (30) ou em outros objetos afiados.

Substituir/colocar saco do pó (acessórios)

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C).
• Retire o pré-filtro (22) do recipiente (7).
• Puxe o saco do pó (19) do flange de conexão para trás e retire-o. Fechar a abertura do saco de pó basculando a tampa. Retire o saco do pó fechado do recipiente (7).
• Coloque o novo saco do pó sobre o flange de conexão do aspirador. Certifique-se de que o saco do pó está encostado em todo o comprimento da parede interior do recipiente (7).
• Colocar o pré-filtro (22) com as setas na direção do suporte da mangueira (3) no recipiente (7).
• Coloque a parte superior do filtro (10) e feche os fechos (9).

Colocar tira de borracha (aspirar líquidos) (ver figura H)

Nota: Os requisitos em termos de grau de permeabilidade (classe de poeiras L) foi apenas comprovado para aspirar a seco.
- Levante as tiras de escova (24) com uma ferramenta adequada do bocal para chão (25).
- Coloque as tiras de borracha (23) no bocal para chão (25).
Nota: O lado texturado das tiras de borracha tem de apontar para fora.

Funcionamento

▶ Retire a ficha da tomada, antes de efetuar trabalhos de limpeza ou manutenção, ajustes no aparelho, troca de acessórios ou de armazenar o aspirador. Esta medida de prevenção evita um arranque inadvertido do aspirador.

Colocação em funcionamento

▶ Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com a que consta na chapa de identificação do aspirador. Os carregadores assinalados com 230 V podem também ser operados com 220 V.
▶ Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com a que consta na chapa de identificação do aspirador.
▶ Informe-se a respeito das regras/leis vigentes no seu país, para o manuseio de pós nocivos à saúde.

O aspirador pode ser usado para aspirar os seguintes materiais:

- pós não prejudiciais para a saúde com um valor limite de exposição > 1 mg/m ^3

O aspirador não deve ser utilizado em recintos com perigo de explosão.

Para garantir um poder de aspiração ideal, tem de desenrolar por completo a mangueira de aspiração (15) da parte superior do suporte (10).

Aspirar a seco

Nota: Certifique-se de que ao aspirar a seco tanto o pré-filtro (22) como o filtro principal (20) estão colocados no aspirador (ver também figuras D2 e E2).

• Para ligar o aspirador, coloque o seletor do modo de operação (1) no símbolo "Aspirar".
• Para desligar o aspirador, coloque o seletor do modo de operação (1) no símbolo "Desligar".

Aspiração do pó que se forma de ferramentas elétricas em funcionamento (ver figura I)

▶ Deve haver uma taxa de permuta de ar (L) suficiente no recinto, quando o ar de descarga retorna ao recinto. Observe as respetivas diretivas nacionais.

No aspirador está integrada uma tomada de segurança (2). Pode ligar nela uma ferramenta elétrica externa. Respeite a potência de ligação máxima permitida da ferramenta elétrica ligada.

• Monte o adaptador de aspiração (16) (ver "Montar o adaptador de aspiração", Página 43).
• Insira o adaptador de aspiração (16) no bocal de aspiração da ferramenta elétrica.

Nota: Ao trabalhar com ferramentas elétricas, cuja alimentação de ar na mangueira de aspiração seja reduzida

(p. ex. serras verticais, lixadeiras, etc.), tem de ser aberta a abertura de ar complementar (32) do adaptador de aspiração (16). Só assim é que a limpeza semiautomática do filtro trabalha sem problemas. Para tal, rode o anel sobre a saída de ar complementar (32), até obter a abertura máxima.

- Para a colocação em funcionamento do sistema start/stop automático do aspirador, coloque o seletor do modo de operação (1) no símbolo "Sistema start/stop automático".

• Ligue, para a colocação em funcionamento do aspirador, a ferramenta elétrica a cuja tomada (2) está ligado o aspirador. O aspirador inicia-se automaticamente.
• Desligue a ferramenta elétrica para desligar a aspiração.

A função de inércia do sistema start/stop automático funciona durante 6 segundos para aspirar o pó residual da mangueira de aspiração.

- Para desligar o aspirador, coloque o seletor do modo de operação (1) no símbolo "Desligar".

Aspirar em molhado

Com o aspirador não devem ser aspirados líquidos inflamáveis ou explosivos, como por exemplo gasolina, óleo, álcool, solventes. Não aspire pós quentes ou inflamáveis. Não opere o aspirador em áreas com risco de explosão. Os pós, os vapores ou os líquidos podem se inflamar ou explodir.
▶ O aspirador não pode ser operado como bomba de água. O aspirador destina-se a aspirar ar e misturas de água.

Nota: Certifique-se de que ao aspirar líquidos tanto o pré-filtro (22) como o filtro principal (20) foram removidos do aspirador (ver também figuras D1 e E1).

Passo de trabalho antes de aspirar líquidos

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C).
• Retire o pré-filtro (22) do recipiente (7).
• Se necessário, usar o saco de plástico (19) ou o saco do pó.
• Rode o suporte do filtro (28) até ao batente no sentido de rotação e retire o suporte do filtro junto com o filtro principal (20) da parte superior do aspirador (10).
• Coloque o filtro para líquidos (21) por completo sobre o cesto de filtro (29).
• Coloque a parte superior do filtro (10) e feche os fechos (9).
• Coloque a tira de borracha (23) no bocal para chão (25).

Aspirar líquidos

- Ligue o aspirador (seletor do modo de operação (1) no símbolo "Aspirar").

O aspirador está equipado com um flutuador. Se for atingida a altura de enchimento máxima, a aspiração para.

• Coloque o seletor do modo de operação (1) no símbolo "Desligar".
• Esvazie o recipiente (7).

Para evitar a formação de dolor depois de aspirar de líquidos: (ver "Limpar o filtro para líquidos", Página 46)

O mais tardar, quando o poder de aspiração já não for suficiente, tem de ser ativada a limpeza do filtro.

O intervalo para a limpeza do filtro depende do tipo e da quantidade de pó. Se for utilizado regularmente, a máxima potência de transporte é mantida por mais tempo.

- Desligue o aspirador durante 6–10 segundos e volte a ligá-lo. Repita isto várias vezes seguidas.

• O pré-filtro (22) é limpo por impulsos de ar ao desligar.
• Para trabalhar depois da limpeza do filtro, volte a ligar o aspirador.

Manutenção e assistência técnica

Manutenção e limpeza

▶ Retire a ficha da tomada, antes de efetuar trabalhos de limpeza ou manutenção, ajustes no aparelho, troca de acessórios ou de armazenar o aspirador. Esta medida de prevenção evita um arranque inadvertido do aspirador.
▶ Manter o aspirador e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Para a manutenção pelo utilizador, o aspirador deve ser desmontado, limpo e mantido na medida do possível, sem causar perigo ao pessoal de manutenção e a outras pessoas. O aspirador deve ser limpo antes da desmontagem, para evitar eventuais perigos. O recinto onde o aspirador deve ser desmontado deve estar bem ventilado. Use equipamento de proteção individual durante a manutenção. Após a manutenção deve ser feita uma limpeza na área de manutenção.

No mínimo uma vez por ano deve ser realizado um controlo técnico de pó, pelo fabricante ou por uma pessoa devidamente instruída, para p. ex. verificar se há danos no filtro, e controlar a estanqueidade do aspirador e o funcionamento do dispositivo de controlo.

No caso de aspiradores da classe L, que estiveram num ambiente poluído, o exterior e todas as peças da máquina devem ser limpas ou tratadas com vedantes. Ao executar trabalhos de manutenção e reparação, todas as peças contaminadas que não podem ser limpas de forma satisfatória devem ser eliminadas. Essas peças devem ser eliminadas em sacos impermeáveis de acordo com os regulamentos aplicáveis para a eliminação desses resíduos.

Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança.

Limpar o recipiente

- Lave o recipiente (7) de tempos a tempos com um detergente convencional não abrasivo e depois deixe-o secar.

Limpar o filtro

Esvaziar regularmente o reservatório de pó e limpar os filtros garantem um excelente poder de aspiração. Se em seguida a potência de aspiração não for alcançada, o aspirador deverá ser levado ao serviço pós-venda.

Limpar pré-filtro

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C).
• Retire o pré-filtro (22) do recipiente (7).
• Agite o pré-filtro (22) sobre um caixote de lixo apropriado.
• Colocar o pré-filtro (22) com as setas na direção do suporte da mangueira (3) no recipiente (7).
• Coloque a parte superior do filtro (10) e feche os fechos (9).

Limpar o filtro principal

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C).
• Rode o suporte do filtro (28) até ao batente no sentido de rotação e retire o suporte do filtro junto com o filtro principal (20) da parte superior do aspirador (10).
• Escove as lamelas do filtro principal (20) com uma escova macia. ou Substitua um filtro principal (20) danificado.
• Aplique o suporte do filtro (28) junto com o filtro principal (20) sobre o cesto de filtro (29) e rode o

Eliminação de falhas

Se ocorrer uma falha (p. ex. quebra do filtro), o aspirador tem de ser desligado de imediato. A falha

suporte do filtro (28) até ao batente no sentido de rotação

- Coloque a parte superior do filtro (10) e feche os fechos (9).

Limpar o filtro para líquidos

Para evitar a formação de dolor depois de aspirar líquidos:

• Abra os fechos (9) e retire a parte superior do aspirador (10) (ver figura C).
• Deixe secar bem a parte superior do aspirador (10).
• Retire o filtro de líquidos (21) do cesto de filtro (29).
• Lave o filtro para líquidos (21) sob água corrente e depois deixe-o secar bem.
• Coloque o filtro para líquidos (21) por completo sobre o cesto de filtro (29).
• Coloque a parte superior do filtro (10) e feche os fechos (9).

Arrecadação e transporte (ver figura J1-J2)

• Enrole o cabo de corrente elétrica em volta do punho (12).
• Insira os tubos de aspiração (26) nos suportes (14).
• Coloque a mangueira de aspiração (15) à volta da parte superior do aspirador no suporte (11).
• Transporte o aspirador pela pega de transporte (12) ou puxe o aspirador em solos planos, com a ajuda da tira de tração (4), atrás de si.
• Deposite o aspirador num recinto seco e proteja-o contra utilização não autorizada.
• Para travar os roletes de guia pressione (6) o travão dos roletes de guia(5) para baixo.

tem de ser eliminada antes da nova colocação em funcionamento.

Problema Solução

A turbina de aspiração não arranca. – Verifique o cabo de corrente elétrica, a ficha de rede, a proteção e a tomada.
	O seletor do modo de operação (1) está em "Sistema start/stop automático".- Colocar o seletor do modo de operação (1) no símbolo "Aspirar" ou ligar a ferramenta elétrica ligada à tomada (2).
A turbina de aspiração não arranca depois de se esvaziar o recipiente.	- Desligar o aspirador e esperar 5 segundos, e depois voltar a ligar.
O poder de aspiração enfraquece.	- Esvaziar o recipiente (7).- Eliminar os entupimentos do bocal de aspiração, do tubo de aspiração (26), da mangueira de aspiração (15) ou do filtro principal (20).- Substituir o saco de plástico (19) ou o saco do pó.- Engatar corretamente o suporte do filtro (28).- Colocar corretamente a parte superior (10) e fechar os fechos (9).- Substituir o pré-filtro (22), filtro principal (20) ou filtro para líquidos (21).

Problema Solução

Saída de pó ao aspirar	- Verificar a montagem correta do filtro principal (20).
	- Substituir o filtro principal (20).
O dispositivo de desligamento automático (aspirar líquidos) não arranca.	O dispositivo de desligamento automático não funciona com líquidos não condutores eletricamente ou na formação de espuma.- Verificar regularmente o nível de enchimento.
A limpeza automática do filtro não funciona	- Esvaziar o recipiente (7).

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas

Caixa postal 1195 - CEP: 13065-900

Campinas - SP

Tel.: [phone]

www.bosch.com.br/contato

Eliminação

Aspirador, acessórios e embalagens devem ser reciclados de forma ambientalmente correta.

Não deite o aspirador para o lixo doméstico!

Apenas para países da UE:

De acordo com a diretiva europeia 2012/19/

UE para aparelhos elétricos e eletrónicos velhos, e com as respetivas realizações nas leis nacionais, os aspiradores que não servem mais para a utilização, devem ser enviados separadamente a uma reciclagem ecológica.

Italiano
