GAS 12-25 PL Professional - Pölynimuri BOSCH - Ilmainen käyttöohje ja opas

Tuotetyyppi	L-luokan vesi- ja pölyimuri
Merkki	Bosch
Malli	GAS 12-25 PL Professional
Nimellisteho	1250 W
Jännite / taajuus	220-240 V, 50-60 Hz
Säiliön brutto tilavuus	25 L
Nestetilavuus netto	15 L
Pölypussin tilavuus	20 L
Maksimi alipaine (imuri)	19 kPa
Maksimi alipaine (turbiini)	20 kPa
Maksimi virtaus (imuri)	36 L/s
Maksimi virtaus (turbiini)	65 L/s
Paino (EPTA 01:2014 mukaan)	9 kg
Suojausluokka	IPX4
Äänenpainetaso	76 dB(A)
Suodatusluokka	L (IEC/EN 60335-2-69)
Päätoiminnot	Kuiva/märkä imurointi, puhallus, automaattinen käynnistys/pysäytys
Pääsuodatin	Laskostettu HEPA-suodatin
Suodattimen puhdistus	Automaattinen ilmapuissipuhdistus
Työkalupistorasia	Kyllä, max teho 2100 W (vaihtelee maittain)
Turvallisuus	Automaattinen uimurikytkimen pysäytys nesteen enimmäistason saavuttaessa
Mukana tulevat tarvikkeet	Imuletku 3 m, lattiasuutin, imuputket, adapteri
Käyttötarkoitus	Ammattikäyttö (työmaat, teollisuus, korjaamot)

Usein kysytyt kysymykset - GAS 12-25 PL Professional BOSCH

Miten imuroin nesteitä GAS 12-25 PL -imurilla?

Ennen nesteiden imurointia poista esisuodatin ja pääsuodatin säiliöstä, ja asenna nestesuodatin. Kiinnitä tiivistyshuulet lattiasuutimeen. Aseta valintakytkin asentoon 'Imurointi'. Imuri pysähtyy automaattisesti, kun säiliö on täynnä, uimurikytkimen ansiosta.

Miten puhdistan pääsuodattimen?

Irrota laite pistorasiasta. Avaa lukitukset ja nosta yläosa pois. Kierrä suodatinkehystä irrottaaksesi pääsuodattimen. Harjaa suodattimen lamellit varovasti pehmeällä harjalla. Jos suodatin on vaurioitunut, vaihda se. Kokoa takaisin päinvastaisessa järjestyksessä.

Mitä tehdä, jos imuteho heikkenee?

Tarkista ensin, onko säiliö täynnä, ja tyhjennä se tarvittaessa. Puhdista suutin, putki tai imuletku tukoksista. Vaihda pölypussi tai muovipussi. Varmista, että suodatinkehys on oikein kiinni ja yläosa on suljettu kunnolla. Jos ongelma jatkuu, puhdista tai vaihda esisuodatin tai pääsuodatin.

Voinko imuroida vaarallisia pölyjä tällä imurilla?

Kyllä, imuri on sertifioitu suodatusluokka L, joten se soveltuu haitallisten pölyjen imurointiin, joiden altistumisen raja-arvo on yli 1 mg/m³. Se ei kuitenkaan sovellu pyökki-, tammi-, mineraali- tai asbestipölyille. Käytä aina asianmukaisia suojavarusteita huollon aikana.

Miten käytän puhallustoimintoa?

Käynnistä imuri ensin vähintään 5 sekunniksi 'Imurointi'-tilassa letkun puhdistamiseksi. Irrota sitten letku imuliittimestä ja liitä se puhallusliittimeen (13). Aseta valintakytkin asentoon 'Imurointi' puhaltaaksesi. Älä suuntaa poistoilmaa ihmisiin ja käytä puhdasta letkua.

Miten vaihdan pölypussin?

Irrota laite pistorasiasta. Avaa lukitukset ja nosta yläosa pois. Poista esisuodatin. Irrota täysi pussi laipasta, sulje se ja poista. Aseta uusi pussi laipan päälle varmistaen, että se asettuu tiiviisti säiliön seinää vasten. Aseta esisuodatin takaisin, asenna yläosa ja sulje lukitukset.

Mihin esisuodatinta käytetään?

Esisuodatin pidättää karkeat epäpuhtaudet ja pidentää pääsuodattimen käyttöikää. Se on poistettava ennen nesteiden imurointia tai pääsuodattimen puhdistusta. Puhdista se säännöllisesti ravistelemalla sitä jäteastian päällä.

Miten liitän sähkötyökalun imuriin?

Imurissa on pistorasia (2) sähkötyökalua varten. Asenna imuyhde (16) letkuun ja liitä se työkaluun. Aseta valintakytkin asentoon 'Automaattinen käynnistys/pysäytys'. Imuri käynnistyy automaattisesti työkalun mukana ja sammuu 6 sekunnin viiveen jälkeen.

Mitä tehdä, jos automaattinen pysäytys (uimuri) ei toimi?

Automaattinen pysäytys ei välttämättä toimi johtamattomien nesteiden tai vaahdon yhteydessä. Tarkista säiliön täyttötaso säännöllisesti. Jos uimuri on juuttunut, puhdista se. Jos ongelma jatkuu, ota yhteys Bosch-huoltoon.

Mistä löydän varaosia tälle imurille?

Varaosia on saatavilla verkkosivuilta www.bosch-pt.com tai Bosch-huollosta. Suomessa voit tilata verkossa osoitteesta www.bosch-pt.fi tai ottaa yhteyttä Bosch-asiakaspalveluun numeroon 0800 12345 (paikallispuhelun hinta).

KÄYTTÖOHJE GAS 12-25 PL Professional BOSCH

fi Alkuperäiset ohjeet

el Prwtótipto obnyiów хрóanç

Imuria koskevat turvallisuusohjeet

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuusohjeet ja ohjetiedot tulevaa käyttöä varten.

Tätä imuria ei ole tarkoitettu lasten eikä fyysisiltä, aistillisilta tai henkisiltä kyvyiltään rajoitteellisten tai puutteellisen kokemuksen tai tietämyksen omaavien henkilöiden käyttöön. Muuten voi tapah-tua käyttövirheitä ja tapaturmia.
- Pidä lapsia silmällä. Näin saat varmistettua, etteivät lapset leiki imurin kanssa.
- Älä imuroi pyökki- tai tammipölyä, kivipölyä tai asbestia. Nämä aineet katsotaan syöpää aiheuttaviksi.

VAROITUS

Käytä imuria vain, kun olet saanut riittävän opastuksen imurin käy-

töstä, imuroitavista pölylaaduista ja jätteiden turvallisesta hävittämisestä. Huolellinen käyttöopastus vähentää käyttövirheiden ja tapaturmien vaaraa.

VAROITUS

Imuri soveltuu kuivan pölyn imu- rointiin ja asiaankuuluvilla toimen-

piteillä myös nesteiden imurointiin. Nesteiden pääsy laitteeseen aiheuttaa sähköiskuvaaran.

- Älä imuroi imurilla palonarkoja tai räjähdysherkkiä nesteitä (esimerkiksi bensiini, öljy, sprii ja liuottimet). Älä imuroi kuumaa tai palavaa pölyä. Älä käytä imuria räjähdysvaarallisissa tiloissa. Pöly, höyry tai nesteet saattavat syttyä palamaan tai räjähtää.

VAROITUS

Käytä pistorasiaan vain käyttöohjeissa ilmoitettuun tarkoitukseen.

VAROITUS

Sammuta imuri välittömästi, jos siitä valuu vaahtoa tai vettä, ja tyh-

jennä säiliö. Muuten imuri voi vaurioitua.

HUOMIO! Imuria saa säilyttää vain sisätiloissa.
HUOMIO! Puhdista uimuri säännöllisin väliajoin ja tarkista se vaurioiden varalta. Muuten voi ilmetä toimintahäiriöitä.
- Jos imuria on välttämätöntä käyttää kosteassa ympäristössä, käytä siinä tapauksessa vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskuvaaraa.
Liitä imuri asianmukaisesti maadoitettuun sähköverk- koon. Pistorasiassa ja jatkojohdossa täytyy olla toiminta- kykyinen maadoitus.

Tarkasta imuri, sähköjohto ja pistotulppa ennen jokaista käyttökertaa. Älä käytä imuria, jos havaitset vaurioita. Älä avaa imuria itse ja anna sen korjaus vain valtuutetun ammattilaisen tehtäväksi, joka käyttää vain alkuperäisiä varaosia. Viallinen imuri, sähköjohto tai pistotulppa aiheuttavat sähköiskuvaaran.

- Älä aja sähköjohdon yli tai jätä sitä puristuksiin. Älä vedä johdosta, kun irrotat pistotulpan pistorasiasta tai kun siirrät imuria. Viallinen sähköjohto aiheuttaa sähköiskuvaaran.

Irrota pistotulppa pistorasiasta, kun haluat tehdä imurin huolto-, puhdistus-, tai säätötöitä, vaihtaa tarvikeosia tai viedä imurin säilytyspaikkaansa. Tämä varotoimenpide estää imurin tahattoman käynnistymisen.

▶ Huolehdi työkohteen hyvästä tuuletuksesta.

Anna imurin korjaustyö vain valtuutetun ammattilaisen tehtäväksi, joka käyttää alkuperäisiä varaosia. Näin varmistat, että imuri säilyy turvallisena.

VAROITUS

Imurissa on terveydelle vaarallista pölyä. Anna vain ammattilaisen

suorittaa pölysäilön tyhjennys, huolto ja irrotus. Tähän tarvitaan asianmukainen suojavarustus. Älä käytä imuria ilman täydellistä suodatinjärjestelmää. Muuten vaarannat oman terveytesi.

Tarkasta ennen käyttöönottoa imuletkun moitteeton kunto. Jätä imuletku kiinni imuriin, jotta pölyä ei pääse vahingossa leviämään ympäristöön. Muutoin saatat hengittää pölyä.

- Älä istu imurin päällä. Muuten imuri voi vaurioitua.

▶ Noudata varovaisuutta sähköjohdon ja imuletkun käytössä. Muuten ne voivat aiheuttaa vaaraa sivullisille.

- Älä puhdista imuria vesisuihkulla. Veden pääsy imurin yläosaan aiheuttaa sähköiskuvaaran.

Symbolit

Seuraavat tunnusmerkit voivat olla tärkeitä käyttäessäsi imuria. Opettele tunnusmerkit ja niiden merkitys. Tunnusmerk-

kien oikea tulkinta auttaa sinua käyttämään imuria paremmin ja turvallisemmin.

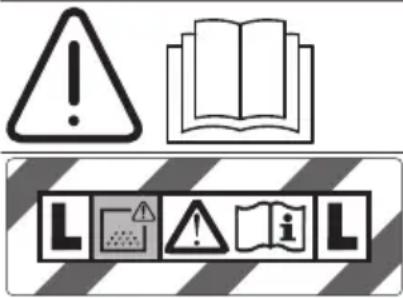

Symbolit ja niiden merkitys

VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Standardin IEC/EN 60335-2-69 mukaisen pölyluokan L pölynimuri. Sopii terveydelle vaarallisten pölylaatujen kuivaimurointiin, joiden työperäisen altistuksen raja-arvo on > 1 mg/m³

Älä kiinnitä imuria esim. kuljetusta varten nostokoukkuun. Imuria ei saa kuljettaa nosturin varassa. Loukkaantumis- ja vaurioitumisvaara.

Älä istu, kiipeä tai astu imurin päälle. Imuri voi kaatua ja vaurioitua. Loukkaantumisvaara.

Käynnistys-/pysäytysautomatiikka

Suora imurointi toiminnassa olevalta sähkötyökalulta Imuri kytkeytyy automaattisesti päälle ja sammutetaan viiveellä

Sammutus

Imurointi Kertyneen pölyn imurointi

Imuriin liitetyn sähkötyökalun suurin sallittu liitäntäteho (maakohtainen)

max. 2200 W min. 100 W

Tuotteen ja ominaisuuksien kuvaus

Määräyksenmukainen käyttö

Laite on tarkoitettu palamattomien ja kuivien pölylaatujen, palamattomien nesteiden ja vesi/ilmaseosten imurointiin. Imuri on pölyteknisesti testattu ja se vastaa pölyluokkaa L. Se täyttää ammattikäytön asettamat korkeat vaatimukset (esimerkiksi rakennusalalla, teollisuudessa ja korjaamoissa). Standardin IEC/EN 60335-2-69 mukaisen pölyluokan L imureita saa käyttää vain sellaisten terveydelle vaarallisten pölylaatujen imurointiin, joiden työperäisen altistuksen raja-arvo on >1 mg/m³.

Käytä imuria vain, jos osaat käyttää sen kaikkia toimintoja oikein ja turvallisesti tai olet saanut sen käyttöön tarvittavan opastuksen.

Kuvatut osat

Kuvattujen osien numerointi viittaa piirrossivuilla oleviin imurikuviin.

(1) Käyttötavan valitsin
(2) Pistorasia sähkötyökalua varten
(3) Letkunkiinnitin (imutoiminto)
(4) Hihna
(5) Kääntyvän pyörän jarru
(6) Kääntyvä pyörä
(7) Säiliö
(8) Takapyörä
(9) Imurin yläosan salpa
(10) Imurin yläosa
(11) Imuletkun pidike
(12) Kantokahva

(13) Letkunkiinnitin (puhallustoiminto)
(14) Imuputkien pidike
(15) Imuletku
(16) Imuadapteri
(17) Käyräsuutin
(18) Rakosuulake
(19) Muovipussi/pölypussi ^A)
(20) Pääsuodatin
(21) Märkäsuodatin
(22) Esisuodatin
(23) Kumipyyhin
(24) Harjanauha
(25) Lattiasuulake
(26) Imuputki
(27) Painonuppi
(28) Suodattimen pidike
(29) Suodatinkori
(30) Imuaukko
(31) Muovipussin kiinnityspidike
(32) Lisäilma-aukko

A) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikeohjelmastamme.

Tekniset tiedot

Märkä-kuivaimuri GAS 12-25 PL
Tuotenumero	3 601 J7C 1..
Nimellisottoteho W 1 250
Taajuus Hz 50–60
Säiliön tilavuus (brutto) | 25
Nettotilavuus (neste) | 15
Pölypussin tilavuus | 20
Maks. alipaineA)
- Imuri kPa 19
- Turbiini kPa 20
Maks. virtausA)
- Imuri l/s 36
- Turbiini l/s 65
Käynnistys-/pysäytysautoma-tiikka	kg ●
Paino EPTA-Procedure01:2014 -ohjeiden mukaan	9
Suojausluokka / I	‡
Suojaus kg IPX4

A) mitattu halkaisijaltaan ∅ 35 mm:n ja pituudeltaan 3 m:n imulet-kulla

Tiedot koskevat 230 V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella.

Käynnistys-/pysäytysautomatiikka

	Nimellisjän-nite	Maks. teho	Min. teho
EU	220–240 V	2 100 W	100 W
UK	240 V	2 100 W	100 W
CH	230 V	2 100 W	100 W

Imuriin liitetyn sähkötyökalun suurin sallittu liitäntäteho.

Muissa maakohtaisissa malleissa nämä arvot saattavat poiketa näistä tiedoista. Huomioi pölynimurin pistorasian kohdalla annetut tiedot.

Melu-/tärinätiedot

Melupäästöarvot on määritetty standardin EN 60335-2-69 mukaan.

Tyypillinen imurin A-painotettu äänenpainetaso on 76 dB(A). Epävarmuus K = 3 dB. Melutaso voi ylittää 80 dB(A) töiden aikana.

Käytä kuulosuojaimia!

Tärinän kokonaisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K on määritetty EN 60335-2-69 mukaan: a_h<2,5 m/s^2 , K=1,5 m/s^2 .

Asennus

Irrota pistotulppa pistorasiasta, kun haluat tehdä imurin huolto-, puhdistus-, tai säätötöitä, vaihtaa tarvikeosia tai viedä imurin säilytyspaikkaansa. Tämä varotoimenpide estää imurin tahattoman käynnistymisen.

Imutarvikkeiden asentaminen (katso kuva A)

Imuletku (15) on varustettu kiinnitysjärjestelmällä, johon voidaan liittää imutarvikkeita (imuadapteri (16), käyräsuutin (17)).

Suulakkeiden ja putkien asentaminen

• Asenna käyräsuutin (17) imuletkuun (15) niin, että imuletkun kumpikin lukitusnuppi (27) napsahtaa kuuluvasti kiinni.
• Asenna sen jälkeen haluamasi imutarvike (lattiasuulake, rakosuulake, imuletku, jne.) käyräsuuttimeen (17).
  – Paina irrotusta varten painonuppeja (27) sisäänpäin ja vedä osat erilleen.

Imuadapterin asennus

- Asenna imuadapteri (16) imuletkuun (15) niin, että imuletkun kumpikin lukitusnuppi (27) napsahtaa kuuluvasti kiinni.

– Paina irrotusta varten painonuppeja (27) sisäänpäin ja vedä osat erilleen.

Imuletkun asennus

Imutoiminto (katso kuva B1)

- Aseta imuletku (15) letkunkiinnittimeen (3) ja käännä sitä ääriasentoon kiertosuuntaan.

Huomautus: Imuroinnin yhteydessä imuletkua ja -tarvikkeita vastaan hankautuva pöly varaa staattista sähköä, jonka purkautumisen voi tuntea lievinä sähköiskuina (riippuu ympäris-

töolosuhteista ja omasta herkkyydestä).

Bosch suosittelee yleisesti käyttämään antistaattista imuletkua (lisätarvike) hienopölyjen ja kuivien materiaalien imu-rointiin.

Puhallustoiminto (katso kuva B2)

Imurilla on puhallustoiminto. Älä puhalla poistoilmaa ympäröivään ilmaan. Käytä puhallustoimintoa ainoastaan puhtaan letkun kanssa. Pölyt voivat olla terveydelle vaarallisia.
- Kytke imuri päälle vähintään 5 sekunnin ajaksi (käyttöta- van valitsin (1) symbolin "imurointi" kohdalle), jotta saat poistettua imuletkussa (15) olevan pölyn.
– Käännä imuletkua (15) ääriasentoon kiertosuuntaan jävedä se ulos letkunkiinnittimestä (3).
– Aseta imuletku (15) letkunkiinnittimeen (13) ja käännä sitä ääriasentoon kiertosuuntaan

Esisuodattimen irrottaminen/asentaminen

Esisuodatin (22) pidättää karkean lian ja lisää täten pääsuodattimen käyttöikää. Sinun on irrotettava esisuodatin säiliöstä, jos haluat märkäimuroida tai puhdistaa pääsuodattimen.

Esisuodattimen irrottaminen (katso kuva D1)

• Avaa salvat (9) ja irrota imurin yläosa (10) (katso kuva C).
• Irrota esisuodatin (22) säiliöstä (7).

Esisuodattimen asentaminen (katso kuva D2)

• Asenna esisuodatin (22) nuolet letkunkiinnittimeen päin (3) säiliöön (7).
• Asenna imurin yläosa (10) ja sulje salvat (9).

Pääsuodattimen irrottaminen/asentaminen

Pääsuodatin on (20) HEPA-poimusuodatin, jolla on erityisen suuri suodatusteho puhallusilman puhdistamiseen. Sinun on irrotettava pääsuodatin säiliöstä, jos haluat märkäimuroida.

Pääsuodattimen irrottaminen (katso kuva E1)

• Avaa salvat (9) ja irrota imurin yläosa (10) (katso kuva C).
  – Käännä suodattimen pidikettä (28) ääriasentoon kierto-suuntaan ja irrota suodattimen pidike yhdessä pääsuodattimen (20) kanssa imurin yläosasta (10).

Pääsuodattimen asentaminen (katso kuva E2)

• Asenna suodattimen pidike (28) yhdessä pääsuodattimen (20) kanssa suodatinkorin (29) päälle ja käännä suodattimen pidikettä (28) ääriasentoon kiertosuuntaan
• Asenna imurin yläosa (10) ja sulje salvat (9).

Märkäsuodattimen asentaminen/irrottaminen

Jätteiden hävityksen helpottamiseksi vesi-kiintoaineseoksia imuroitaessa imuri sisältää märkäsuodattimen (21), joka erottaa nesteen kiintoaineista.

Märkäsuodattimen asentaminen (katso kuva F1)

• Avaa salvat (9) ja irrota imurin yläosa (10) (katso kuva C).
• Käännä suodattimen pidikettä (28) ääriasentoon kiertosuuntaan ja irrota suodattimen pidike ja pääsuodatin (20) yhdessä imurin yläosasta (10) (katso kuva E1).
• Asenna märkäsuodatin (21) kokonaan suodatinkorin (29) päälle.
• Asenna imurin yläosa (10) ja sulje salvat (9).

Märkäsuodattimen irrottaminen (katso kuva F2)

• Avaa salvat (9) ja irrota imurin yläosa (10) (katso kuva C).
• Vedä märkäsuodatin (21) irti suodatinkorista (29).
• Asenna suodattimen pidike (28) ja pääsuodatin (20) yhdessä suodatinkorin (29) päälle ja käännä suodattimen pidikettä (28) ääriasentoon kiertosuuntaan (katso kuva E2).
• Asenna imurin yläosa (10) ja sulje salvat (9).

Muovipussin tai pölypussin asentaminen/poistaminen (kuivaimurointi)

Kuivaimurointia varten voit asentaa muovipussin (19) tai pölypussin (lisätarvike) säiliöön (7). Tämä helpottaa karkean lian hävittämistä.

Muovipussin asentaminen (katso kuvat G1–G3)

• Avaa salvat (9) ja irrota imurin yläosa (10) (katso kuva C).
• Irrota esisuodatin (22) säiliöstä (7).
• Asenna muovipussi (19) täyttöaukko ylöspäin säiliöön (7). Kiinnitä muovipussi imuaukon (30) alle pidikkeillä (31).
• Varmista, että muovipussi (19) on täydellisesti säiliön (7) sisäseiniä vasten.
• Käännä muovipussin (19) ylituleva osa säiliön (7) reunan yli.
• Asenna esisuodatin (22) nuolet letkunkiinnittimeen päin (3) säiliöön (7).
• Asenna imurin yläosa (10) ja sulje salvat (9).

Muovipussin poistaminen ja sulkeminen

• Avaa salvat (9) ja irrota imurin yläosa (10) (katso kuva C).
• Irrota esisuodatin (22) säiliöstä (7).
• Vedä täyden muovipussin (19) reuna takakautta irti pidikkeistä (31).
  – Irrota muovipussi (19) varovasti säiliöstä (7)n iin, että muovipussi ei pääse vaurioitumaan.
• Varmista, että muovipussi ei pääse koskettamaan imuaukkoa (30) tai muita teräviä osia.

Pölypussin vaihtaminen/asentaminen (lisätarvike)

• Avaa salvat (9) ja irrota imurin yläosa (10) (katso kuva C).
  – Irrota esisuodatin (22) säiliöstä (7).

• Irrota täysi pölypussi (19) kiinnityslaipasta vetämällä sitä taaksepäin. Sulje pölypussin suu taittamalla kansi. Irrota suljettu pölypussi säiliöstä (7).

• Asenna uusi pölypussi imurin liitäntälaipan päälle. Varmista, että pölypussi on koko pituudeltaan säiliön (7) sisäseinää vasten.
• Asenna esisuodatin (22) nuolet letkunkiinnittimeen päin (3) säiliöön (7).
• Asenna imurin yläosa (10) ja sulje salvat (9).

Kumipyyhkimen asentaminen (märkäimurointi) (katso kuva H)

Huomautus: suodatustehon (pölyluokka L) vaatimusten mukaisuus on osoitettu vain kuivaimuroinnille.

– Irrota harjanauha (24) sopivalla työkalulla lattiasuulakkeesta (25).
- Asenna kumipyyhkimet (23) lattiasuulakkeeseen (25).

Huomautus: kumipyyhinten kuviopuolen on osoitettava ulospäin.

Käyttö

Irrota pistotulppa pistorasiasta, kun haluat tehdä imurin huolto-, puhdistus-, tai säätötöitä, vaihtaa tarvikeosia tai viedä imurin säilytyspaikkaansa. Tämä varotoimenpide estää imurin tahattoman käynnistymisen.

Käyttöönotto

▶ Huomioi sähköverkon jännite! Virtalähteen jännitteen tulee vastata imurin mallikilvessä olevia tietoja. 230 V - tunnuksella merkittyjä latauslaitteita voi käyttää myös 220 V:n verkoissa.
▶ Huomioi sähköverkon jännite! Virtalähteen jännitteen tulee vastata imurin mallikilvessä olevia tietoja.
▶ Selvitä maasi voimassaolevat säädökset/lait koskien terveydelle haitallisen pölyn käsittelyä.

Imuria saa käyttää seuraavien aineiden imurointiin ja poista-miseen:

- Pölylaadut, joiden työperäisen altistuksen raja-arvo on >1mg / m^3

Imuria ei saa missään tapauksessa käyttää räjähdysvaarallisissa tiloissa.

Imutehon optimoimiseksi imuletku (15) täytyy aina kelata kokonaan auki imurin yläosasta (10).

Kuivaimurointi

Huomautus: Varmista, että kuivaimuroinnin yhteydessä sekä esisuodatin (22) että pääsuodatin (20) on asennettu imuriin (katso myös kuvat D2 ja E2).

Kertyneen pölyn imurointi

• Käynnistä imuri kääntämällä käyttötavan valitsin (1) symbolin "imurointi" kohdalle.
• Sammuta imuri kääntämällä käyttötavan valitsin (1) symbolin "sammutus" kohdalle.

Suora imurointi toiminnassa olevalta sähkötyökalulta (katso kuva I)

▶ Huoneessa on oltava riittävän tehokas ilmanvaihto (L), jos poistoilma johdetaan takaisin huoneeseen. Noudata vastaavia maakohtaisia määräyksiä.

Imuri on varustettu turvapistorasialla (2). Siihen voit liittää ulkoisen sähkötyökalun. Muista huomioida imuriin kytketyn sähkötyökalun suurin sallittu liitäntäteho.

- Asenna imuadapteri (16) (katso "Imuadapterin asennus", Sivu 85).

- Kytke imuadapteri (16) sähkötyökalun pölynpoistoputkeen.

Huomautus: jos käytät vain heikosti ilmaa imuletkuun syöttäviä sähkötyökaluja (esimerkiksi pistosahat, hiomakoneet, jne.), imuadapterin (16) lisäilma-auukko (32) on avattava. Vain tällöin automaattinen suodatinpuhdistus voi toimia kunnolla.

Käännä sitä varten lisäilma-aukon (32) päällä olevaa rengasta, kunnes aukko on mahdollisimman suuri.

- Ota imurin käynnistys-/pysäytysautomatiikka käyttöön asettamalla käyttötavan valitsin (1) symbolin "käynnistys-/pysäytysautomatiikka" kohdalle.

- Käynnistä imuri kytkemällä pistorasiaan (2) liitetty sähkötyökalu päälle. Imuri käynnistyy automaattisesti.

- Imurointi loppuu, kun kytket sähkötyökalun pois päältä. Käynnistys-/pysäytysautomatiikan jälkikäynti toimii maks. 6 sekunnin ajan, jotta imuri saa imettyä imulet-kussa olevan pölyn pois.

- Sammuta imuri kääntämällä käyttötavan valitsin (1) symbolin "sammutus" kohdalle.

Märkäimurointi

- Älä imuroi imurilla palonarkoja tai räjähdysherkkiä nesteitä (esimerkiksi bensiini, öljy, sprii ja liuottimet). Älä imuroi kuumaa tai palavaa pölyä. Älä käytä imuria räjähdysvaarallisissa tiloissa. Pöly, höyry tai nesteet saattavat syttyä palamaan tai räjähtää.

Imuria ei saa käyttää vesipumppuna. Imuri on tarkoi-tettu ilma- ja vesiseoksen imemiseen.

Huomautus: Varmista, että märkäimuroinnin yhteydessä sekä esisuodatin (22) että pääsuodatin (20) on irrotettu imurista (katso myös kuvat D1 ja E1).

Työvaiheet ennen märkäimurointia

• Avaa salvat (9) ja irrota imurin yläosa (10) (katso kuva C).
• Irrota esisuodatin (22) säiliöstä (7).
• Poista tarvittaessa muovipussi (19) tai pölypussi.

• Käännä suodattimen pidikettä (28) ääriasentoon kierto-suuntaan ja irrota suodattimen pidike yhdessä pääsuodattimen (20) kanssa imurin yläosasta (10).

• Asenna märkäsuodatin (21) kokonaan suodatinkorin (29) päälle.

• Asenna imurin yläosa (10) ja sulje salvat (9).
• Asenna kumipyyhin (23) lattiasuulakkeeseen (25).

Nesteiden imurointi

- Kytke imuri päälle (käyttötavan valitsin (1) symbolin "imu- rointi" kohdalle).

Imuri on varustettu uimurilla. Kun suurin sallittu täyttöaste on saavutettu, imuri sammuu.

- Aseta käyttötavan valitsin (1) "sammutus"-symbolin kohdalle.

- Tyhjennä säiliö (7).

Märkäimuroinnin jälkeen homehtumisen välttämiseksi: (katso "Märkäsuodattimen puhdistaminen", Sivu 88)

Automaattinen suodatinpuhdistus

Suodatinpuhdistus on aktivoitava viimeistään, kun imuteho ei ole enää riittävä.

Suodattimen puhdistuksen tiheys riippuu pölyn lajista ja määrästä. Säännöllisesti käytettynä suurin tuottoteho säilyy kauemmin.

• Kytke imuri pois päältä 6–10 sekunnin ajaksi ja tämän jälkeen takaisin päälle. Toista tämä prosessi useita kertoja peräkkäin.
  – Esisuodatin (22) puhdistetaan poiskytkennän yhteydessä pneumaattisilla iskuilla.
  – Kytke imuri takaisin päälle suodatinpuhdistuksen jälkeisiä töitä varten.

Hoito ja huolto

Huolto ja puhdistus

Irrota pistotulppa pistorasiasta, kun haluat tehdä imurin huolto-, puhdistus-, tai säätötöitä, vaihtaa tarvikeosia tai viedä imurin säilytyspaikkaansa. Tämä varotoimenpide estää imurin tahattoman käynnistymisen.
▶ Pidä imuri ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi.

Kun huollon tekee käyttäjä, imuri on purettava, puhdistettava ja huollettava ohjeenmukaisesti aiheuttamatta vaaraa huoltohenkilöille ja sivullisille. Ennen purkamista imuri kannattaa puhdistaa mahdollisten vaarojen välttämiseksi. Imurin purkaminen tulee tehdä hyvin tuuletetussa tilassa. Käytä huollon aikana henkilönsuojaimia. Huollon jälkeen huoltopiste tulee puhdistaa.

Vähintään kerran vuodessa valmistajan tai asiantuntijan tu-lee suorittaa pölytekninen tarkistus, jossa tutkitaan esim. suodattimen vauriot, imurin tiiviys ja ohjauksen toiminta. Likaisessa ympäristössä käytettyjen luokan L imureiden ul-kopinta sekä kaikki koneen osat tulee puhdistaa tai käsitellä tiivistaineella. Huolto- tai korjaustöiden suorituksen yhtey-dessä tulee hävittää kaikki sellaiset osat, joita ei voi puhdistaa riittävän hyvin. Nämä osat tulee hävittää läpäisemättömissä pusseissa noudattamalla kyseisen jätteen hävittämistä koskevia voimassaolevia määräyksiä.

Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen huoltopiste.

Säiliön puhdistaminen

– Pyyhi säiliö (7) silloin tällöin tavanomaisella, hankaamattomalla puhdistusaineella ja anna sen kuivua.

Suodattimen puhdistus

Pölysäiliön tyhjennys ja suodattimen puhdistus säännöllisin väliajoin varmistaa optimaalisen imutehon. Jos imuteho ei vieläkään parane, toimita imuri huoltoon.

Esisuodattimen puhdistaminen

• Avaa salvat (9) ja irrota imurin yläosa (10) (katso kuva C).
  – Irrota esisuodatin (22) säiliöstä (7).
  – Ravistele esisuodatinta (22) sopivan jäteastian päällä.
• Asenna esisuodatin (22) nuolet letkunkiinnittimeen päin (3) säiliöön (7).
• Asenna imurin yläosa (10) ja sulje salvat (9).

Pääsuodattimen puhdistaminen

• Avaa salvat (9) ja irrota imurin yläosa (10) (katso kuva C).
• Käännä suodattimen pidikettä (28) ääriasentoon kierto-suuntaan ja irrota suodattimen pidike yhdessä pääsuodattimen (20) kanssa imurin yläosasta (10).
• Harjaa pääsuodattimen (20) lamellit pehmeällä harjalla. tai Vaihda vaurioitunut pääsuodatin (20).
• Asenna suodattimen pidike (28) yhdessä pääsuodattimen (20) kanssa suodatinkorin (29) päälle ja käännä suodattimen pidikettä (28) ääriasentoon kiertosuuntaan
• Asenna imurin yläosa (10) ja sulje salvat (9).

Märkäsuodattimen puhdistaminen

Märkäimuroinnin jälkeen homehtumisen välttämiseksi:

• Avaa salvat (9) ja irrota imurin yläosa (10) (katso kuva C).
• Anna imurin yläosan (10) kuivua kunnolla.
• Vedä märkäsuodatin (21) irti suodatinkorista (29).
  – Huuhtele märkäsuodatin (21) juoksevalla vedellä ja anna sen tämän jälkeen kuivua kunnolla.
• Asenna märkäsuodatin (21) kokonaan suodatinkorin (29) päälle.
• Asenna imurin yläosa (10) ja sulje salvat (9).

Säilytys ja kuljetus (katso kuva J1–J2)

• Kiedo virtajohto kantokahvan (12) ympärille.
• Kiinnitä imuputket (26) pidikkeisiin (14).
  – Kääri imuletku (15) imurin yläosan ympärille pidikkee-seen (11).
• Kanna imuria kantokahvasta (12) tai vedä imuria peräsäsi tasaisella pohjalla sidehihnan (4) avulla.

– Vie imuri kuivaa säilytystilaan ja suojaa se luvattomalta käytöltä.

– Pysäytä ohjainrullat (6) polkemalla ohjainrullan jarru (5) alas.

Vikojen korjaus

▶ Jos imurissa ilmenee häiriö (esimerkiksi suodattimen murtuma), se täytyy sammuttaa välittömästi. Häiriö

täytyy poistaa ennen imurin uudelleenkäynnistämistä.

Ongelma Korjausohje

Imuturbiini ei käynnisty. – Tarkista virtajohto, verkkopistoke, sulake ja pistorasia.
	Käyttötavan valitsin (1) on asennossa "käynnistys-/pysäytysautomatiikka".- Siirrä käyttötavan valitsin (1) symbolin "imurointi" kohdalle tai kytke pistorasiaan (2) liitetty sähkötyökalu päälle.
Imuturbiini ei käynnisty uudelleen säi-liön tyhjennyksen jälkeen.	- Sammuta imuri ja odota 5 sekunnin ajan. Käynnistä moottori tämän jälkeen uudel-leen.
Imuteho heikentyy.	- Tyhjennä säiliö (7).
	- Poista tukokset imusuulakkeesta, imuputkesta (26), imuletkusta (15) tai pääsuo-dattimesta (20).
	- Vaihda muovipussi (19) tai pölypussi.
	- Lukitse suodattimen pidike (28) oikein paikalleen.
	- Asenna imurin yläosa (10) oikein paikalleen ja sulje salvat (9).
	- Vaihda esisuodatin (22), pääsuodatin (20) tai märkäsuodatin (21).
Pölyn ulospääsy imuroitaessa	- Tarkasta, että pääsuodatin (20) on asennettu oikein.
	- Vaihda pääsuodatin (20).
Poiskytkentäautomatiikka (märkäimu-rointi) ei reagoi.	Poiskytkentäautomatiikka ei toimi sähköä johtamattomien nesteiden tai vaahdon muodostumisen yhteydessä.- Valvo jatkuvasti täyttötasoa.
Automaattinen suodatinpuhdistus ei toimi	- Tyhjennä säiliö (7).

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa:

www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Hävitys

Imuri, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä hävitä imuria talousjätteiden mukana!

Koskee vain EU-maita:

Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja sitä soveltavan kansallisen lainsäädännön mukaan käyttökelvottomat sähkötyökalut täytyy kerätä talteen erikseen ja ne tulee toimittaa kierrätykseen.

Ελληνικά

Märg-/kuivtolmuimeja GAS 12-25 PL

Kaitseaste

kg

IPX4

Ärge visake tolmuimejat olmejäätmete hulka!
