Produkttyp	Vatten- och dammsugare klass L
Varumärke	Bosch
Modell	GAS 12-25 PL Professional
Nominell märkeffekt	1250 W
Spänning / frekvens	220-240 V, 50-60 Hz
Behållarens bruttoinnehåll	25 L
Nettovolym för vätskor	15 L
Dammpåsens volym	20 L
Maximalt undertryck (dammsugare)	19 kPa
Maximalt undertryck (turbin)	20 kPa
Maximalt luftflöde (dammsugare)	36 L/s
Maximalt luftflöde (turbin)	65 L/s
Vikt (enligt EPTA 01:2014)	9 kg
Skyddsklass	IPX4
Ljudtrycksnivå	76 dB(A)
Filtreringsklass	L (IEC/EN 60335-2-69)
Huvudfunktioner	Torr-/våtuppsugning, blåsning, automatisk start/stopp
Huvudfilter	Veckat HEPA-filter
Filterrengöring	Automatisk med luftstötar
Uttag för elverktyg	Ja, max effekt 2100 W (varierar beroende på land)
Säkerhet	Automatiskt stopp via flottör vid maximal vätskenivå
Inkluderade tillbehör	Sugslang 3 m, golvmunstycke, sugslangar, adapter
Avsedd användning	Professionella applikationer (byggarbetsplatser, industri, verkstäder)

Vanliga frågor - GAS 12-25 PL Professional BOSCH

Hur suger man upp vätskor med dammsugaren GAS 12-25 PL?

Innan du suger upp vätskor, ta bort förfiltret och huvudfiltret från behållaren, sätt sedan i vätskefiltret. Montera tätningsläpparna på golvmunstycket. Ställ väljaren på 'Sugning'. Dammsugaren stoppar automatiskt när behållaren är full tack vare flottören.

Hur rengör man huvudfiltret?

Koppla bort apparaten. Öppna låsanordningarna och ta bort den övre delen. Vrid på filterhållaren för att ta bort huvudfiltret. Borsta försiktigt filterlamellerna med en mjuk borste. Om filtret är skadat, byt ut det. Montera tillbaka allt i omvänd ordning.

Vad gör man om sugkraften minskar?

Kontrollera först om behållaren är full och töm den vid behov. Rensa munstycket, röret eller sugslangen. Byt ut dammsugarpåsen eller plastpåsen. Se till att filterhållaren är korrekt isatt och att den övre delen är ordentligt stängd. Om problemet kvarstår, rengör eller byt ut förfiltret eller huvudfiltret.

Kan jag suga upp farligt damm med denna dammsugare?

Ja, dammsugaren är certifierad med filtreringsklass L för att suga upp skadligt damm med ett gränsvärde för exponering över 1 mg/m³. Men den är inte lämplig för bok-, ek-, mineral- eller asbestdamm. Bär alltid lämplig skyddsutrustning vid underhåll.

Hur använder man blåsfunktionen?

Starta först dammsugaren i minst 5 sekunder i läge 'Sugning' för att rengöra slangen. Ta sedan bort slangen från suganslutningen och anslut den till blåsanslutningen (13). Ställ väljaren på 'Sugning' för att blåsa. Rikta inte utblåsningsluften mot personer och använd en ren slang.

Hur byter man dammsugarpåsen?

Koppla bort apparaten. Öppna låsanordningarna och ta bort den övre delen. Ta bort förfiltret. Loss den fulla påsen från flänsen, stäng den och ta bort den. Trä en ny påse över flänsen och se till att den ligger tätt mot behållarväggen. Sätt tillbaka förfiltret, den övre delen och stäng låsanordningarna.

Vad används förfiltret till?

Förfiltret fångar upp grov smuts och förlänger huvudfiltrets livslängd. Det måste tas bort innan du suger upp vätskor eller rengör huvudfiltret. Rengör det regelbundet genom att skaka det över en avfallsbehållare.

Hur ansluter man ett elverktyg till dammsugaren?

Dammsugaren har ett eluttag (2) för elverktyg. Montera sugadaptern (16) på slangen och anslut den till verktyget. Ställ väljaren på 'Automatisk start/stopp'. Dammsugaren startar automatiskt med verktyget och stannar efter en fördröjning på 6 sekunder.

Vad gör man om det automatiska stoppet (flottör) inte fungerar?

Det automatiska stoppet kanske inte fungerar med icke-ledande vätskor eller vid skumbildning. Kontrollera regelbundet behållarens fyllnadsnivå. Om flottören är blockerad, rengör den. Om problemet kvarstår, kontakta Boschs kundservice.

Var hittar man reservdelar till denna dammsugare?

Reservdelar finns på webbplatsen www.bosch-pt.com eller via Boschs kundservice. I Sverige kan du beställa online på www.bosch-pt.se eller kontakta Boschs kundtjänst på 0771-199 999 (kostnad för lokalsamtal).

BRUKSANVISNING GAS 12-25 PL Professional BOSCH

Säkerhetsanvisning för sugare

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller

allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Denna sugare är inte avsedd för användning av barn eller personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet. I annat fall föreligger fara för felanvändning och skador.

▶ Håll barn under uppsikt. På så sätt säkerställs att barn inte leker med dammsugaren.

▶ Sug inte bok- eller ekträstoft, stendamm eller asbest. Dessa ämnen räknas som cancerframkallande.

WARNING

Använd endast sugen om du har fått tillräckliga informationer om

användningen av sugen, de ämnen som skall sugas och hur du avfallshanterar dem på ett säkert sätt. En

noggrann instruktion reducerar felaktig hantering och skador.

WARNING

Sugen är lämplig för att suga torra ämnen och, efter att lämpliga

åtgärder har vidtagits, kan den även användas för att suga vätskor. Inträngande vätskor ökar risken för en elektrisk stöt.

Sug inga brännbara eller explosiva vätskor, såsom till exempel bensin, olja, alkohol, lösningsmedel. Sug inget hett eller brinnande stoft. Använd inte sugen i explosionsfarliga lokaler. Stoft, ångor eller vätskor kan antändas eller explodera.

WARNING

Använd endast uttaget för de ändamål, som anges i

driftsanvisningen.

WARNING

Stäng omedelbart av sugen så snart skum eller vatten tränger ut

och töm behållaren. Sugen kan annars skadas.

▶ OBSERVERA! Sugen får endast förvaras inomhus.
▶ OBSERVERA! Rengör flottören regelbundet och kontrollera om den är skadad. Funktionen kan annars påverkas.
Använd en jordfelsbrytare om det inte är möjligt att undvika att använda sugen i fuktig miljö. Jordfelsbrytaren minskar risken för elstöt.
Anslut sugen till ett korrekt jordat uttag. Uttag och förlängningskabel måste ha en funktionsduglig skyddsledare.
- Kontrollera sugen, kabel och kontakt innan varje användning. Använd inte sugen om du konstaterar någon skada. Öppna inte sugen själv och låt endast behörig fackpersonal reparera den med originalreservdelar. Skadade sugar, kablar och kontakter ökar risken för en elstöt.

Kör inte över och kläm inte kabeln. Dra inte i kabeln för att dra kontakten ur uttaget eller flytta sugen. Skadade nätsladdar ökar risken för elstöt.
Dra ut kontakten ur uttaget innan du utför underhåll på sugen eller rengör den, utför inställningar, byter tillbehör eller förvarar sugen. Denna skyddsåtgård förhindrar oavsiktlig start av dammsugaren.
Se till att det finns god ventilation på arbetsplatsen.
Låt endast kvalificerad fackpersonal reparera den och endast med originalreservdelar. Detta garanterar att sugens säkerhet bibehålls.

WARNING

Sugen innehåller hälsovådligt stoft. Låt endast fackfolk tömma

och underhålla sugen, inklusive hantera stoftbehållarna. En lämplig skyddsutrustning krävs. Använd inte sugen utan det kompletta filtersystemet. I annat fall sätter du din hälsa i fara.

• Kontrollera innan idrifttagningen att sugslangen är i ett felfritt skick. Lämna i det sammanhanget sugslangen monterad i sugen så att det inte oavsiktligt tränger ut stoft. I annat fall kan du andas in stoft.

▶ Sitt inte på sugen. Du kan då skada sugen.

▶ Var försiktig i hanteringen av nätkabeln och sugslangen. Du kan sätta andra personer i fara med det.

Rengör inte sugen med en direkt riktad vattenstråle. Inträngande vatten i sugens överdel ökar risken för en elektrisk stöt.

Symboler

Nedanstående symboler kan vara av betydelse för användningen av din sug. Lägg på minne symbolerna och deras betydelse. Rätt tolkning av symbolerna hjälper dig att använda sugen bättre och säkrare.

Symboler och deras betydelse

VARNING! Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Sug i stoftklass L enligt IEC/EN 60335-2-69 för torrsugning av hälsovådligt stoft med ett exponeringsgränsvärde på >1 mg/m³

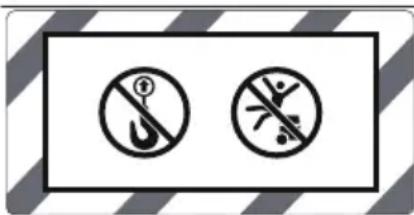

Häng inte sugen i en krankrok, t.ex. för transport. Sugen kan inte lyftas i kran. Risk för personskador och materiella skador föreligger.

Använd inte sugen som stege eller steghjälp och sitt inte på den. Sugen kan välta och skadas. Skaderisk föreligger.

Symboler och deras betydelse

Start-/stopp-automatik

Uppsugning av damm från elverktyg i drift

Sugen slås på automatiskt och stängs av med tidsfördröjning

Stänga av

Sug

Uppsugning av avlagrat damm

max. 2200 W min. 100 W

Uppgifter om tillåten anslutningseffekt hos anslutet elverktyg (landsspecifikt)

Produkt- och prestandabeskrivning

Ändamålsenlig användning

Sugaren är avsedd för att fatta tag i, suga upp, transportera och frånskilja ej brännbart torrt stoft, ej brännbara vätskor och en vatten luft-blandning. Sugen är stofttekniskt provad och uppfyller stoftklass L. Den uppfyller de högre krav som ställs för yrkesmässig användning inom t.ex. hantverk, industri och verkstäder.

Sug i dammklass L enligt IEC/EN 60335-2-69 får endast användas för utsug av hälsovådligt damm med ett exponeringsgränsvärde på > 1 mg/m ^3 .

Använd endast sugen om du kan bedöma och genomföra alla funktioner eller om du fått motsvarande anvisningar.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustrationen av dammsugaren på grafiksidan.

(1) Driftstyp-väljare
(2) Uttag för elverktyg
(3) Slangupptagning (sugfunktion)
(4) Spännband
(5) Brytrullebroms
(6) Brytrulle
(7) Behållare
(8) Impeller
(9) Förslutning för sugöverdel

(10) Sugöverdel

(11) Hållare för sugslang

(12) Bärhandtag

(13) Slangupptagning (utblåsfunktion)

(14) Hållare för sugrör

(15) Sugslang

(19) Plastsäck/dammpåse ^A)
(20) Huvudfilter
(21) Våtfilter
(22) Förfilter
(23) Gummitätning
(24) Borstremsa
(25) Golvmunstycke
(26) Sugrör
(27) Tryckknapp
(28) Filterhållare
(29) Filterkorg
(30) Insugsöppning
(31) Klammer för att fästa plastsäcken
(32) Falskluftöppning

A) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Våt-/torrsug GAS 12-25 PL
Artikelnummer	3 601 J7C 1..
Upptagen märkeffekt W 1250
Frekvens Hz 50–60
Behållarvolym (brutto) I 25
Nettovolym (vätska) I 15
Volym dammpåse I 20
max. undertryck ^A)
– Dammsugare kPa 19
– Turbin kPa 20
max. genomflödesmängd ^A)
– Dammsugare I/s 36
– Turbin I/s 65
Start-/stopp-automatik kg ●

Våt-/torrsug GAS 12-25 PL

Vikt enligt EPTA-Procedure01:2014	9
Skyddsklass / I	±
Skyddsklass kg IPX4

A) uppmätt med en sugslang ∅ 35 mm och 3 m längd Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Start-/stopp-automatik

	Märkspännin max. effekt min. effekt g
EU 220–240 V 2100 W 100 W
UK 240 V 2100 W 100 W
CH 230 V 2100 W 100 W

Uppgifter om tillåten anslutningseffekt hos anslutet elverktyg. Detta värde kan avvika hos andra landsspecifika modeller. Observera uppgifterna på dammsugarens kontakt.

Buller-/vibrationsdata

Bullernivåvärde fastställt enligt EN 60335-2-69.

Den A-klassade bullernivån för sugen är typiskt 76 dB(A). Osäkerhet K = 3 dB. Bullernivån vid arbetet kan överskrida 80 dB(A).

Bär hörselskydd!

Svängningstotalvärde a_h (vektorsumma tre riktningar) och osäkerhet K beräknade enligt EN 60335-2-69: a_h<2,5 m/s^2 , K=1,5 m/s^2 .

Montage

Dra ut kontakten ur uttaget innan du utför underhåll på sugen eller rengör den, utför inställningar, byter tillbehör eller förvarar sugen. Denna skyddsåtgärd förhindrar oavsiktlig start av dammsugaren.

Sugslangen (15) är utrustad med ett klämsystem med vilket sugtillbehöret (utsugsadapter (16), det böjda munstycket (17)) kan anslutas.

Montera munstycken och rör

• Sätt det böjda munstycket (17) på sugslangen (15) tills de båda tryckknapparna (27) på sugslangen snäpper fast hörbart.
  – Sätt därefter fast det önskade sugtillbehöret (golvmunstycke, fogmunstycke, sugrör etc.) på det böjda munstycket (17).
• För att demontera trycker du tryckknapparna (27) inåt och drar komponenterna åt sidan.

Montera utsugsadaptern

• Sätt utsugsadaptern (16) på sugslangen (15) tills de båda tryckknapparna (27) på sugslangen snäpper fast hörbart.
• För att demontera trycker du tryckknapparna (27) inåt och drar komponenterna åt sidan.

Montera sugslang

- Sätt sugslangen (15) i slangfästet (3) och vrid den till anslag i vridriktning

Anmärkning: Vid dammsugning uppstår en elektrisk laddning genom friktion hos dammet i sugslangen och -tillbehöret, som användaren kan känna av i form av statisk urladdning (beroende på omgivningens påverkan och kroppslig uppfattning).

Bosch rekommenderar i allmänhet en antistatisk sugslang (tillbehör) vid uppsugning av fint damm och torra material.

Utblåsfunktion (se bild B2)

Sugen har en utblåsfunktion. Blås inte ut frånluft i luften. Använd endast utblåsfunktionen med en ren slang. Damm kan vara hälsovådligt.

- Starta och kör sugen i minst 5 sek (driftlägesväljaren (1) på symbolen "Sug") för att rengöra sugslangen (15) från avlagrat damm.

- Vrid sugslangen (15) till anslag i vridriktning och dra den ur slangfästet (3).

- Sätt sugslangen (15) i slangfästet (13) och vrid den till anslag i vridriktning

Ta ut/sätt in förfiltret

Förfiltret (22) håller grovsmutsen tillbaka och ökar därmed huvudfiltrets livslängd. Du måste ta ut förfiltret ur behållaren om du vill våtsuga eller rengöra huvudfiltret.

Ta ut förfiltret (se bild D1)

• Öppna förslutningarna (9) och ta av sugöverdelen (10) (se bild C).
• Ta ut förfiltret (22) ur behållaren (7).

Sätt in förfiltret (se bild D2)

– Sätt förfiltret (22) med pilarna i riktning mot slangfästet (3) i behållaren (7).
– Sätt på sugöverdelen (10) och stäng förslutningarna (9).

Ta ut/sätta in huvudfiltret

Huvudfiltret (20) är ett HEPA-veckfilter med extra hög fibereffekt, för rengöring av utblåsluft. Du måste ta ut huvudfiltret ur behållare om du vill vätsuga.

Ta ut huvudfiltret (se bild E1)

• Öppna förslutningarna (9) och ta av sugöverdelen (10) (se bild C).
• Vrid filterfästet (28) till anslag i vridriktning och ta ut filterfästet tillsammans med huvudfiltret (20) ur sugöverdelen (10).

Sätt in huvudfiltret (se bild E2)

– Vänd filterfästet (28) tillsammans med huvudfiltret (20) över filterkorgen (29) och vrid filterfästet (28) till anslag i vridriktning

– Sätt på sugöverdelen (10) och stäng förslutningarna (9).

Sätta in/ta ut vätfiltret

För att underlätta avfallshantering vid sug av blandningar mellan vatten och fasta partiklar innehåller sugen ett våtfilter (21) som skiljer vätskan från de fasta partiklarna.

Sätt in vätfiltret (se bild F1)

• Öppna förslutningarna (9) och ta av sugöverdelen (10) (se bild C).
  – Vrid filterfästet (28) till anslaget i vridriktning och ta ut filterfästet tillsammans med huvudfiltret (20) ur sugöverdelen (10) (se bild E1).
  – Sätt våtfiltret (21) helt över filterkorgen (29).
• Sätt på sugöverdelen (10) och stäng förslutningarna (9).

Ta ut våtfiltret (se bild F2)

• Öppna förslutningarna (9) och ta av sugöverdelen (10) (se bild C).
  – Dra ut våtfiltret (21) från filterkorgen (29).
• Vänd filterfästet (28) tillsammans med huvudfiltret (20) över filterkorgen (29) och vrid filterfästet (28) till anslag i vridriktning (se bild E2).
• Sätt på sugöverdelen (10) och stäng förslutningarna (9).

Sätta in/ta ut plastsäck eller dammpåse (torrsugning)

För att torrsuga kan du sätta en plastsäck (19) eller en dammpåse (tillbehör) i behållaren (7). Därigenom underlättas avfallshanteringen av grov smuts.

Sätt in plastsäck (se bilder G1–G3)

• Öppna förslutningarna (9) och ta av sugöverdelen (10) (se bild C).
• Ta ut förfiltret (22) ur behållaren (7).
  – Lägg plastsäcken (19) med påfyllningsöppningen uppåt i behållaren (7). Fäst plastsäcken under sugöppningen (30) med hjälp av klämmorna (31).
  – Se till att plastsäcken (19) ligger an helt mot behållarens (7) innerväggar.
  – Vik resten av plastsäcken (19) över kanten på behållaren (7).
• Sätt förfiltret (22) med pilarna i riktning mot slangfästet (3) i behållaren (7).
• Sätt på sugöverdelen (10) och stäng förslutningarna (9).

Ta ut plastsäcken och förslut den

• Öppna förslutningarna (9) och ta av sugöverdelen (10) (se bild C).
• Ta ut förfiltret (22) ur behållaren (7).
  – Dra kanten på den fulla plastsäcken (19) bakåt ur klämmorna (31).
• Ta ut plastsäcken (19) försiktigt, utan att skada den, ur behållaren (7).
  – Se till att plastsäcken inte rör vid sugöppningen (30) eller andra vassa föremål.

Byta ut/sätta in dammpåse (tillbehör)

• Öppna förslutningarna (9) och ta av sugöverdelen (10) (se bild C).
• Ta ut förfiltret (22) ur behållaren (7).
  – Dra den fulla dammpåsen (19) bakåt ur fästet. Förslut dammpåsen genom att fälla ner locket. Ta ut den stängda dammpåsen ur behållaren (7).
  – Vik den nya dammpåsen över fästet på sugen. Se till att dammpåsen ligger an mot behållarens (7) innervägg med hela sin längd.
  – Sätt förfiltret (22) med pilarna i riktning mot slangfästet (3) i behållaren (7).
  – Sätt på sugöverdelen (10) och stäng förslutningarna (9).

Sätta in gummitätning (våtsugning) (se bild H)

Observera: kraven på genomsläppningsgraden (dammklass L) har endast påvisats för torrsugning.

- Lyft borstremsorna (24) ur golvmunstycket (25) med lämpligt verktyg.

– Sätt gummitätningen (23) i golvmunstycket (25).

Observera: den strukturerade sidan av gummitätningen måste visa utåt.

Drift

Dra ut kontakten ur uttaget innan du utför underhåll på sugen eller rengör den, utför inställningar, byter tillbehör eller förvarar sugen. Denna skyddsåtgård förhindrar oavsiktlig start av dammsugaren.

Driftstart

• Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på sugens typskylt. Laddare märkta med 230 V kan även anslutas till 220 V.
• Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på sugens typskylt.
  ▶ Informera dig om gällande nationella lagar och regler gällande hantering av hälsovådligt damm.

Utsuget får endast användas för upp- och utsug av följande material:

- Damm med expositionsgränsvärde > 1 mg/m ^3

Sugen får generellt inte användas i utrymmen där det finns risk för explosioner.

För att garantera optimal sugeffekt ska sugslangen (15) alltid tas av från sugöverdelen (10).

Torrsugning

Observera: se till att både förfiltret (22) och huvudfiltret (20) är insatta i sugen vid torrsugning (se även bild D2 och E2).

Uppsugning av avlagrat stoft

- För att starta sugen, ställ driftstypväljaren (1) på symbolen "Sug".

- För att stänga av sugen, ställ driftstypväljaren (1) på symbolen "Stäng av".

Bortsugning av uppkommande damm från arbetande elverktyg (se bild I)

Det skall finnas ett tillräckligt luftväxlingsförhållande (L) i rummet när frånluften går tillbaka in i rummet. Beakta nationella föreskrifter.

En skyddskontakt-uttag (2) är integrerad i sugen. Här kan du ansluta ett externt elverktyg. Beakta maximalt tillåten anslutningseffekt för anslutet elverktyg.

- Montera utsugsadaptern (16) (se „Montera utsugsadaptern“, Sidan 72). - Sätt utsugsadaptern (16) i elverktyget utsugsanslutning.

Anmärkning: Vid arbete med elverktyg vars lufttillförsel i sugslangen är låg (t.ex. sticksågar, slipar osv.) måste falskluftöppningen (32) på utsugsadaptern (16) öppnas. Endast på detta sätt kan den automatiska filterrengöringen arbeta utan problem.

För att göra detta vrids ringen ovanför falskluftöppningen (32), tills en maximal öppning uppstår.

- För idrifttagning av start-/stopp-automatik hos sugen, ställ driftstypväljaren (1) på symbolen "Start-/stopp-automatik".

- För att starta, slå på det elverktyg som är anslutet till uttaget (2). Sugen startas automatiskt.

- Stäng av elverktyget för att utsuget ska avslutas. Eftersläpningsfunktionen hos start-/stopp-automatiken eftersläpar i upp till 6 sekunder för att suga upp resterande damm från sugslangen.

- För att stänga av sugen, ställ driftstypväljaren (1) på symbolen "Stäng av".

Våtsugning

Sug inga brännbara eller explosiva vätskor, såsom till exempel bensin, olja, alkohol, lösningsmedel. Sug inget hett eller brinnande stoft. Använd inte sugen i explosionsfarliga lokaler. Stoft, ångor eller vätskor kan antändas eller explodera.
▶ Sugen får inte användas som vattenpump. Sugen är avsedd för uppsugning av luft och vattenblandning.

Observera: se till att både förfiltret (22) och huvudfiltret (20) har tagits ur sugen vid våtsugning (se även bilder D1 och E1).

Arbetssteg innan vätsugning

• Öppna förslutningarna (9) och ta av sugöverdelen (10) (se bild C).
• Ta ut förfiltret (22) ur behållaren (7).

• Ta vid behov bort plastsäcken (19) eller dammpåsen.

• Vrid filterfästet (28) till anslag i vridriktning och ta ut filterfästet tillsammans med huvudfiltret (20) ur sugöverdelen (10).

• Sätt våtfiltret (21) helt över filterkorgen (29).
• Sätt på sugöverdelen (10) och stäng förslutningarna (9).
• Sätt in gummitätningen (23) i golvmunstycket (25).

Uppsugning av vätska

- Starta utsuget (driftssättsväljaren (1) på symbolen "Sug").

Sugen är utrustad med en flottör. När den maximala nivån har uppnåtts stoppas sugningen.

- Sätt driftssättsväljaren (1) på symbolen "Avstängning".

- Töm behållaren (7).

För att undvika mögelbildning efter vätsugning: (se „Rengöra våtfiltret“, Sidan 75)

Automatisk filterrengöring

Senast då sugeffekten inte längre är tillräcklig måste filterrengöringen aktiveras.

Hur ofta denna behöver utföras beror på dammtyp och -mängd. Vid regelbunden användning håller maximal effekt längre.

• Stäng av sugen i 6–10 sekunder och slå på den igen. Upprepa detta flera gånger.
• Förfiltret (22) rengörs vid avstängning på grund av luftstötar.
• För arbete efter filterrengöring, starta sugen igen.

Underhåll och service

Underhåll och rengöring

Dra ut kontakten ur uttaget innan du utför underhåll på sugen eller rengör den, utför inställningar, byter tillbehör eller förvarar sugen. Denna skyddsåtgård förhindrar oavsiktlig start av dammsugaren.

Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

När sugen skall underhållas av användaren så skall den demonteras, rengöras och underhållas i den utsträckning det är genomförbart, utan att framkalla fara för underhållspersonalen och andra personer. Innan demonteringen bör sugen rengöras för att förebygga eventuella faror. Det rum i vilket sugen demonteras bör vara välventilerat. Använd personlig skyddsutrustning medan du underhåller sugen. Efter underhållet bör underhållsområdet rengöras.

Minst en gång om året skall det göras en stoftteknisk kontroll av tillverkaren eller av en instruerad person. Kontrollera till exempel om filtret är skadat, sugen är tät och om kontrollanordningen fungerar korrekt.

Vid sugar i klass L, som befinner sig i en smutsig omgivning bör det yttre och alla maskindelar rengöras eller behandlas med tätningsmedel. Vid genomförandet av underhålls- och reparationsarbeten skall alla förorenade delar, som inte kan rengöras tillfredsställande, avfallshanteras. Sådana delar

skall avfallshanteras i ogenomsläppliga påsar i överensstämmelse med de gällande bestämmelserna för avfallshantering av sådant avfall.

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch elverktyg.

Rengör behållaren

– Torka av behållaren (7) då och då med vanligt, icke-slipande rengöringsmedel och låt den torka.

Rengöra filtret

Regelbunden tömning av dammbehållaren och rengöring av filtren säkerställer optimal sugeffekt. Om sugeffekten därefter inte uppnås så skall sugen skickas till kundtjänst.

Rengöra förfiltret

• Öppna förslutningarna (9) och ta av sugöverdelen (10) (se bild C).
• Ta ut förfiltret (22) ur behållaren (7).
• Skaka ut förfiltret (22) över lämplig avfallsbehållare.
• Sätt förfiltret (22) med pilarna i riktning mot slangfästet (3) i behållaren (7).
  – Sätt på sugöverdelen (10) och stäng förslutningarna (9).

Rengöra huvudfiltret

• Öppna förslutningarna (9) och ta av sugöverdelen (10) (se bild C).
  – Vrid filterfästet (28) till anslag i vridriktning och ta ut filterfästet tillsammans med huvudfiltret (20) ur sugöverdelen (10).

Störningsåtgärder

• Borsta av lamellerna på huvudfiltret (20) med en mjuk borste. eller byt ut huvudfiltret (20) om det är skadat.
  – Vänd filterfästet (28) tillsammans med huvudfiltret (20) över filterkorgen (29) och vrid filterfästet (28) till anslag i vridriktning
• Sätt på sugöverdelen (10) och stäng förslutningarna (9).

Rengöra våtfiltret

För att undvika mögelbildning efter våtsugning:

• Öppna förslutningarna (9) och ta av sugöverdelen (10) (se bild C).
• Låt sugöverdelen (10) torka ordentligt.
  – Dra ut våtfiltret (21) från filterkorgen (29).
• Tvätta våtfiltret (21) under rinnande vatten och låt det därefter torka ordentligt.
  – Sätt våtfiltret (21) helt över filterkorgen (29).
• Sätt på sugöverdelen (10) och stäng förslutningarna (9).

Förvaring och transport (se bild J1–J2)

– Linda kabeln runt handtaget (12).
- Sätt in sugrören (26) i hållarna (14).
– Lägg sugslangen (15) runt sugöverdelen i hållaren (11).
– Bär sugen i handtaget (12) eller dra sugen efter dig på jämnt underlag med hjälp av dragbandet (4).
- Förvara sugen i ett torrt rum och säkerställ att den inte kan användas av obefogade personer.
- För att sätta fast brytrullarna (6), trampa ner brytrullebromsen (5).

- Om en störning (t.ex. filterbrott) inträffar skall sugen omedelbart stängas av. Innan den startas igen skall störningen ha åtgärdats.

Problem Åtgärd
Sugturbinen startar inte. – Kontrollera nätkabel, nätstickkontakt, säkring och uttag.
	Driftslägesväljaren (1) står på "Start-/stopp-automatik".
	– Ställ driftstypväljaren (1) på symbolen "Sug" eller starta det elverktyg som är anslutet till uttaget (2).
Sugturbinen startar inte igen efter behållaren har tömts.	– Stäng av utsuget och vänta i 5 sekunder, slå därefter på igen.
Sugkraften avtar.	– Töm behållaren (7).
	– Ta bort blockeringar ur sugmunstycke, utsugsrör (26), sugslang (15) eller huvudfilter (20).
	– Byt ut plastsäcken (19) eller dammpåsen.
	– Låt filterhållaren (28) snäppa fast.
	– Sätt på sugöverdelen (10) korrekt och stäng förslutningarna (9).
	– Byta ut förfilter (22), huvudfilter (20) eller våtfilter (21).
Damm läcker ut vid sugning	– Kontrollera att huvudfiltret (20) är korrekt monterat.
	– Byt ut huvudfiltret (20).

Problem Åtgärd

Avstängningsautomatiken(våtsugning) svarar inte.	Vid elektriska, icke ledande vätskor eller vid skumbildning fungerar inteavstängningsautomatiken.- Kontrollera påfyllningsnivån kontinuerligt.
Automatisk filterrengöring fungerar inte	- Töm behållaren (7).

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid det 10-siffriga produktnumret, som finns på produktens typskylt, vid förfrågningar och reservdelsbeställningar.

Svenska

Sug, tillbehör och förpackningar ska lämnas in till återvinning.

Kasta inte sugen i hushållsavfallet!

Endast för EU-länder:

Enligt EU-direktivet 2012/19/EU om avfall

som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämning i nationell lag ska förbrukade dammsugare sorteras och återvinnas separat.

Norsk

Sikkerhetsanvisninger for sugere

For optimal sugeeffekt må du alltid rulle hele sugeslangen (15) av sugeroverdelen (10).

Tørrsuging

Merknad: Både forfilteret (22) og hovedfilteret (20) må settes inn i sugeren før tørrsuging (se bilde D2 og E2).
