NAVODILA ZA UPORABO Pandora X ELICA

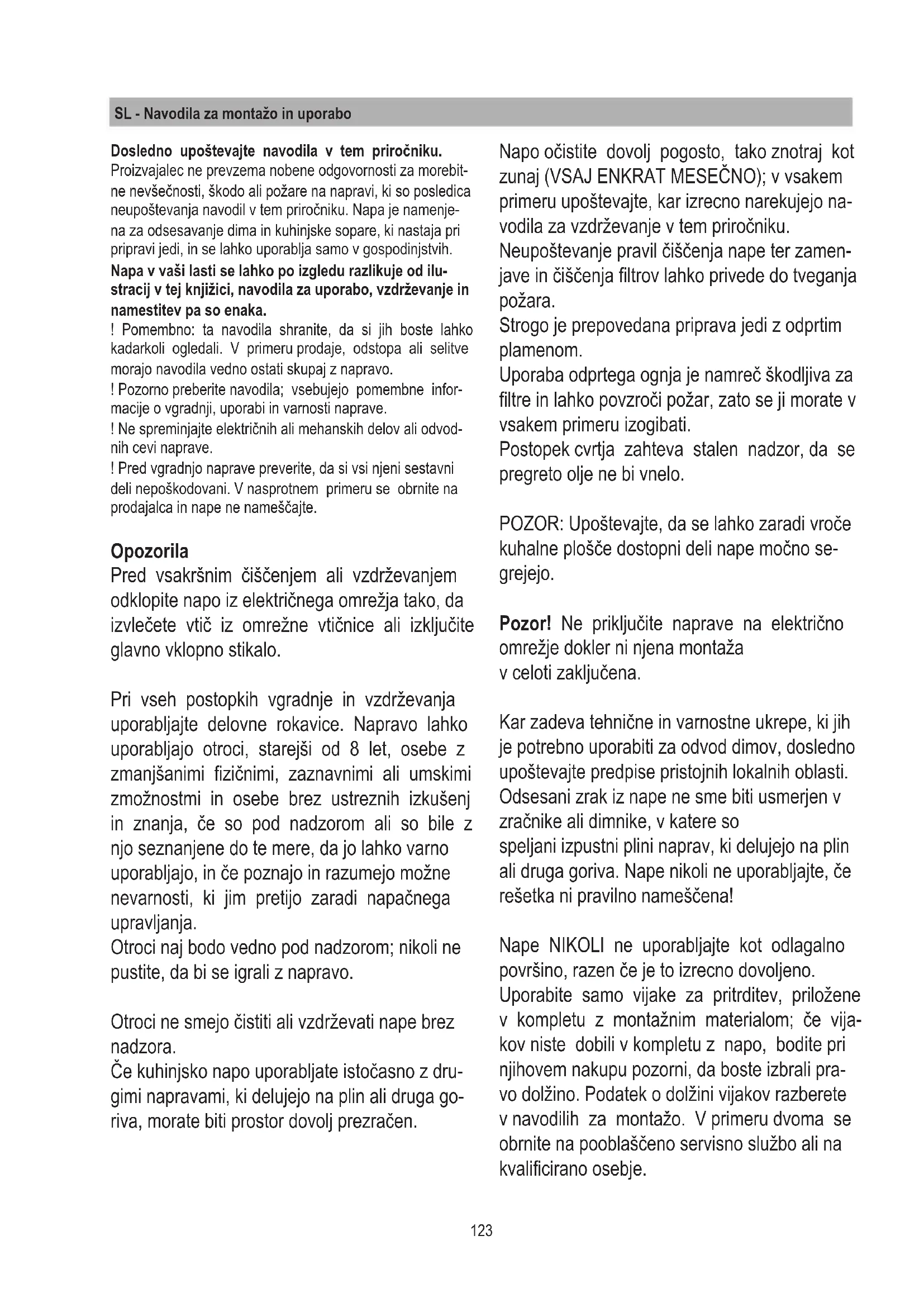

Након скидања филтера за масноћу, могуће је ставити филтере с угљем (Сл. 8).123 SL - Navodila za montažo in uporabo Dosledno upoštevajte navodila v tem priročniku. Proizvajalec ne prevzema nobene odgovornosti za morebit- ne nevšečnosti, škodo ali požare na napravi, ki so posledica neupoštevanja navodil v tem priročniku. Napa je namenje- na za odsesavanje dima in kuhinjske sopare, ki nastaja pri pripravi jedi, in se lahko uporablja samo v gospodinjstvih. Napa v vaši lasti se lahko po izgledu razlikuje od ilu- stracij v tej knjižici, navodila za uporabo, vzdrževanje in namestitev pa so enaka. ! Pomembno: ta navodila shranite, da si jih boste lahko kadarkoli ogledali. V primeru prodaje, odstopa ali selitve morajo navodila vedno ostati skupaj z napravo. ! Pozorno preberite navodila; vsebujejo pomembne infor- macije o vgradnji, uporabi in varnosti naprave. ! Ne spreminjajte električnih ali mehanskih delov ali odvod- nih cevi naprave. ! Pred vgradnjo naprave preverite, da si vsi njeni sestavni deli nepoškodovani. V nasprotnem primeru se obrnite na prodajalca in nape ne nameščajte. Opozorila Pred vsakršnim čiščenjem ali vzdrževanjem odklopite napo iz električnega omrežja tako, da izvlečete vtič iz omrežne vtičnice ali izključite glavno vklopno stikalo. Pri vseh postopkih vgradnje in vzdrževanja uporabljajte delovne rokavice. Napravo lahko uporabljajo otroci, starejši od 8 let, osebe z zmanjšanimi zičnimi, zaznavnimi ali umskimi zmožnostmi in osebe brez ustreznih izkušenj in znanja, če so pod nadzorom ali so bile z njo seznanjene do te mere, da jo lahko varno uporabljajo, in če poznajo in razumejo možne nevarnosti, ki jim pretijo zaradi napačnega upravljanja. Otroci naj bodo vedno pod nadzorom; nikoli ne pustite, da bi se igrali z napravo. Otroci ne smejo čistiti ali vzdrževati nape brez nadzora. Če kuhinjsko napo uporabljate istočasno z dru- gimi napravami, ki delujejo na plin ali druga go- riva, morate biti prostor dovolj prezračen. Napo očistite dovolj pogosto, tako znotraj kot zunaj (VSAJ ENKRAT MESEČNO); v vsakem primeru upoštevajte, kar izrecno narekujejo na- vodila za vzdrževanje v tem priročniku. Neupoštevanje pravil čiščenja nape ter zamen- jave in čiščenja ltrov lahko privede do tveganja požara. Strogo je prepovedana priprava jedi z odprtim plamenom. Uporaba odprtega ognja je namreč škodljiva za ltre in lahko povzroči požar, zato se ji morate v vsakem primeru izogibati. Postopek cvrtja zahteva stalen nadzor, da se pregreto olje ne bi vnelo. POZOR: Upoštevajte, da se lahko zaradi vroče kuhalne plošče dostopni deli nape močno se- grejejo. Pozor! Ne priključite naprave na električno omrežje dokler ni njena montaža v celoti zaključena. Kar zadeva tehnične in varnostne ukrepe, ki jih je potrebno uporabiti za odvod dimov, dosledno upoštevajte predpise pristojnih lokalnih oblasti. Odsesani zrak iz nape ne sme biti usmerjen v zračnike ali dimnike, v katere so speljani izpustni plini naprav, ki delujejo na plin ali druga goriva. Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena! Nape NIKOLI ne uporabljajte kot odlagalno površino, razen če je to izrecno dovoljeno. Uporabite samo vijake za pritrditev, priložene v kompletu z montažnim materialom; če vija- kov niste dobili v kompletu z napo, bodite pri njihovem nakupu pozorni, da boste izbrali pra- vo dolžino. Podatek o dolžini vijakov razberete v navodilih za montažo. V primeru dvoma se obrnite na pooblaščeno servisno službo ali na kvalicirano osebje.124 POZOR! Vgradnja naprave brez vijakov in pri- trdilnih elementov, predvidenih v teh navodilih, lahko privede do tveganj električne narave. Proizvajalec ne prevzema nobene odgovornosti za morebitne nevšečnosti, škodo ali požare na napravi, ki so posledica neupoštevanja navodil v tem priročniku. Zaradi nenehnega prizadevanja za izboljšanje naših izdelkov si pridržujemo pravico do vnosa sprememb njihovih tehničnih, funkcionalnih ali estetskih značilnosti skladno z razvojem. V pri- meru različice z zunanjim motorjem se mora za pravilno delovanje nape uporabiti sesalni sklop (zunanji motor) istega proizvajalca. Naprava je označena skladno z Evropsko direktivo 2012/19/EC o odpadni električni in elektronski opremi (OEEO). S pravilnim od- stranjevanjem tega izdelka uporabnik prispeva k preprečevanju morebitnih škodljivih posledic za zdravje ljudi in okolje. Znak na izdelku ali na priloženi dokumen- taciji označuje, da se ga ne sme odložiti med gospodinjske odpadke; namesto tega poskrbite za odvoz aparata na ustrezno zbirno mesto za električne in elektronske naprave, kjer bodo po- skrbeli tudi za morebitno recikliranje. Napravo odstranite skladno z lokalnimi predpisi, veljavni- mi na področju odlaganja odpadkov. Za dodat- ne informacije o ravnanju, uporabi in recikliran- ju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili. Napa je načrtovana, preizkušena in izdelana ob upoštevanju naslednjih predpisov:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Napotki za pravilno uporabo in zmanjšanje vpliva na okolje: Na začetku kuhanja vključite napo pri najmanjši hitrosti in jo pustite delovati še nekaj minut po končanem kuhanju. Povečajte hitrost le v primeru posebno visoke koncentracije dimov in sopare, v izjem- nih primerih pa uporabite funkcijo booster. Da bo sistem za zadrževanje vonjav dolgotrajno učinkovit, po potrebi zamenjajte ogleni lter/ ltre. Za dobro učinkovitost maščobnega l- tra ga po potrebi očistite. Da bo napa kar na- jbolj učinkovita in čim manj hrupna, uporabite največji predpisani premer odvodnega kanala, naveden v tem priročniku. Uporaba Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. ltracijski različici z notranjim kroženjem zraka. Odzračevalna različica Dim in sopara se odvajata na prosto skozi od- vodno cev, pritrjeno na spojni obroč. Premer odvodne cevi mora biti enak premeru spojnega obroča. Pozor! Odvodna cev ni priložena in jo morate kupiti sami. V svojem vodoravnem delu mora biti cev pod blagim naklonom (približno 10°), da se bo zrak lažje premikal v smeri navzven. Če je napa opremljena z oglenimi ltri, jih morate sneti.125 Obtočna (ltracijska) različica Zrak se mora ponovnim vračanjem v prostor prečistiti in razmastiti. Za uporabo te različice nape se mora vgraditi dodatni ltrirni sistem z aktivnim ogljem. Opomba: Zrak se prečisti preko ltrov z aktivnim ogljem in se nato skozi odprtino na stranici omarice spet vrne v kuhinjo. Vgradnja Opomba: vgradnjo morate opraviti tako, da bodo napa in njene elektronske komponente vedno dostopne za morebitno kasnejše tehnično servi- siranje. OPOZORILO: Namestite kovinsko škatlo, ki vsebuje elektronske komponente, na razdaljo najmanj 65 cm od plinske kuhalne plošče, v vsa- kem primeru pa najmanj 65 cm od odsesovalne odprtine na napi. PRIPOROČILO: Priporočamo, da kovinsko škatlo, ki vsebuje elektronske komponente, vgra- dite najmanj 10 cm od tal na zadostni razdalji od vseh virov toplote (npr. pečice ali kuhalne plošče). Če je v navodilih za vgradnjo plinske kuhalne plošče predpisana večja razdalja, jo je treba upoštevati. Električni priključek Napo lahko priklopi na električno omrežje samo kvalicirano in strokovno usposobljeno tehnično osebje. Omrežna napetost mora ustrezati napetosti, na- vedeni na identikacijski nalepki, nameščeni v notranjosti nape. Če ima napa priključni vtič, ga vstavite v omrežno vtičnico skladno z veljavnimi predpisi, torej na mestu, ki bo dostopno tudi po opravljeni vgradnji. Če nima vtiča (neposredna vezava na omrežje) ali se vtičnica nahaja na nedostopnem mestu, namestite dvopolno sti- kalo, izdelano skladno s predpisi, ki zagotavlja popoln odklop od omrežja v pogojih prenapeto- sti kategorije III, kot to predvidevajo predpisi o vgradnji naprave. Pozor! Pred ponovnim priklopom tokokro- ga kuhinjske nape na omrežno napajanje in preizkusom pravilnega delovanja vedno preve- rite, ali je napajalni kabel nameščen pravilno. Montaža Pred začetkom vgradnje preverite, da so vse komponente naprave nepoškodovane; v na- sprotnem primeru se obrnite na proizvajalca in prekinite postopek vgradnje. Poleg tega zelo pozorno preberite vsa navodila v nadaljevanju. Uporabite odvodno cev za zrak dolžine največ 5 metrov.

• Omejite število zavojev cevi, saj se zaradi njih zmanjša učinkovitost odsesavanja na tekoči meter. (Primer: če ima cev dva 90° zavoja, nje- na skupna dolžina naj ne presega 3 metre).

• Izogibajte se nenadnim spremembam smeri.

• Uporabite cev premera 150 mm, ki naj ostane enak po vsej dolžini cevi.

• Uporabite cev, izdelano iz materiala, skladne- ga s predpisi.

• V primeru neupoštevanja zgornjih navodil do- bavitelj ne bo odgovarjal za težave s slabšim pretokom zraka ali hrupnim delovanjem, prav tako pa te ne bodo zajete v garanciji. Pred izdelavo odprtine preverite, da mesto namestitve nape znotraj omarice ne sovpada z ogrodjem omarice ali drugimi elementi, ki bi lahko ovirali pravilno vgradnjo. Preverite, da velikost nape in kuhalne plošče ustrezata veli- kosti kuhinjskih elementov in da je torej napo mogoče vgraditi.

• Na zadnji stranici kuhalne plošče izvrtajte pra- vokotno odprtino naslednjih dimenzij: (Sl. 1). 822mm X 100mm.126 Če ste kupili različico, pri kateri je motor že vgrajen, odvijte vijake in snemite sesalni sklop tako, da boste lahko v izdelano odprtino vstavili zaščito pred nasprotnim vlekom.

• Vstavite napo v izdelano odprtino z zgornje strani, kot je prikazano (Sl. 2).

• V primeru vgrajenega motorja nadaljujte z montažo sklopa motorja; usmerite izstopno od- prtino za zrak v izbrano smer (navzdol ali navz- gor) (Sl. 5). Motor je lahko vgrajen bodisi pred kot tudi za pultno napo. Po zaključeni vgradnji motorja namestite odvodno cev za zrak. Pri različici z zunanjim motorjem postavite peri- ferni sesalni sklop (zunanji motor) na ustrezno mesto in pritrdite nanj cev za odvod zraka. Nato povežite zunanji motor preko odvodne cevi na pultno napo . Izberite izstopno odprtino za zrak med petimi razpoložljivimi (Sl. 6) in pritrdite cev nanjo. Po končani vgradnji in priključitvi naprave na električno omrežje dvignite pultno napo tako, da pritisnete na čelno ploščo, kot je prikazano na sl. 7. Zdaj vgradite še ltre z aktivnim ogljem, če gre za ltracijsko različico (ltri z aktivnim ogljem se dobavijo ločeno v posebnem kompletu), maščobne ltre (glej sl. 8), nato pa namestite še zaključno stekleno zaščito, kot prikazuje sl. 9; pazite, da jo boste pritrdili, kot je označeno na sl. 10.
