Марка	Elica
Модел	Pandora X
Тип на продукт	Кухонен аспиратор
Употреба	Домашна
Версия на използване	Извличаща (външно изправване) или филтрираща (вътрешно рециклиране)
Размери на необходимия отвор	822 mm x 100 mm (Д x В)
Диаметър на изправващия канал	150 mm
Максимална дължина на канала	5 m
Брой скорости	3 скорости + интензивна
Автоматичен изключвател с таймер	Да: 20 мин (ск.1), 15 мин (ск.2), 10 мин (ск.3), 5 мин (интензивна)
Индикатор за насищане на филтри	Да: маслен филтър (40 ч), въглен филтър (160 ч)
Маслен филтър	Метален, измиваем (в съдомиялна машина или на ръка), месечно почистване
Активиран въглен филтър	Сменя се на всеки 4 месеца (версия рециклиране)
Минимално разстояние до готварне поле	65 cm (за газов готвене)
Електрическо захранване	230 V ~ 50 Hz (според табличката с данни)
Тип на управление	Електронно с докосвани клавиши
Материал на панела	Защитно стъкло
Стандарти за безопасност	CEI/EN 60335-1 i 60335-2-31
Степен на защита	Клас I (задължително заземяване)

Често задавани въпроси - Pandora X ELICA

Как да инсталирам аспиратора Pandora X в режим на външно изправване?

Свържете изправващ канал с диаметър 150 mm към фланеца на аспиратора. Уверете се, че общата дължина не надвишава 5 метра и че тръбата е леко наклонена нагоре (около 10°). Въгленият филтър трябва да бъде отстранен в този режим.

Как да премина в режим на рециклиране с въглен филтър?

Инсталирайте комплекта въглени филтри (не се доставя с аспиратора) след отстраняване на маслените филтри. Рециклираният въздух се връща в помещението през страничен канал. Въглените филтри трябва да се сменят на всеки 4 месеца.

Колко често трябва да почиствам маслените филтри?

Маслените филтри трябва да се почистват поне веднъж месечно, или когато индикаторът за насищане светне (след около 40 часа работа). Можете да ги измиете на ръка с неагресивен препарат или в съдомиялна машина на ниска температура.

Как да нулирам индикатора за насищане на филтрите след обслужване?

След почистване или смяна на филтрите натиснете продължително едновременно бутоните T1 и T3. Светодиодите L1, L2 и L3 ще мигат кратко в синьо и след това ще изгаснат, потвърждавайки нулирането.

Аспираторът спира автоматично след няколко минути, нормално ли е?

Да, автоматичният таймер за изключване е регулируем чрез бутон T1. В зависимост от избраната скорост, изключването става след 20 мин (ск.1), 15 мин (ск.2), 10 мин (ск.3) или 5 мин (интензивна). За деактивиране натиснете отново T1 или изключете аспиратора.

Какво е безопасното разстояние между аспиратора и моята газова печка?

Минималното разстояние между аспиратора (или електронния корпус) и газовата плоча е 65 cm. Ако производителят на печката посочва по-голямо разстояние, то е валидно.

Мога ли да използвам аспиратора без маслените филтри?

Не, никога не използвайте аспиратора без правилно монтирани маслени филтри. Филтрите предпазват мотора и намаляват риска от пожар. Освен това аспираторът не трябва да се използва като опора.

Как да активирам или деактивирам индикатора за насищане на въгления филтър?

При изключен аспиратор натиснете продължително едновременно T1 и T2. Светодиодите L1, L2 и след това L3 светват. Отпуснете: ако L2 и L3 мигат, индикаторът е активиран; ако изгаснат, е деактивиран. Повторете за превключване.

Какво да направя, ако аспираторът не се включва след монтаж?

Първо проверете дали захранването е включено и прекъсвачът е в положение ON. Уверете се, че панелът за засмукване е напълно отворен (натиснете стъклото надолу). Ако проблемът продължава, свържете се с квалифициран монтажник.

Как да почистя външната част на аспиратора Pandora X?

Изключете аспиратора преди почистване. Използвайте мека кърпа и неагресивен препарат. Избягвайте абразивни продукти или такива на алкохолна основа. Почиствайте редовно вътрешността и външната част поне веднъж месечно.

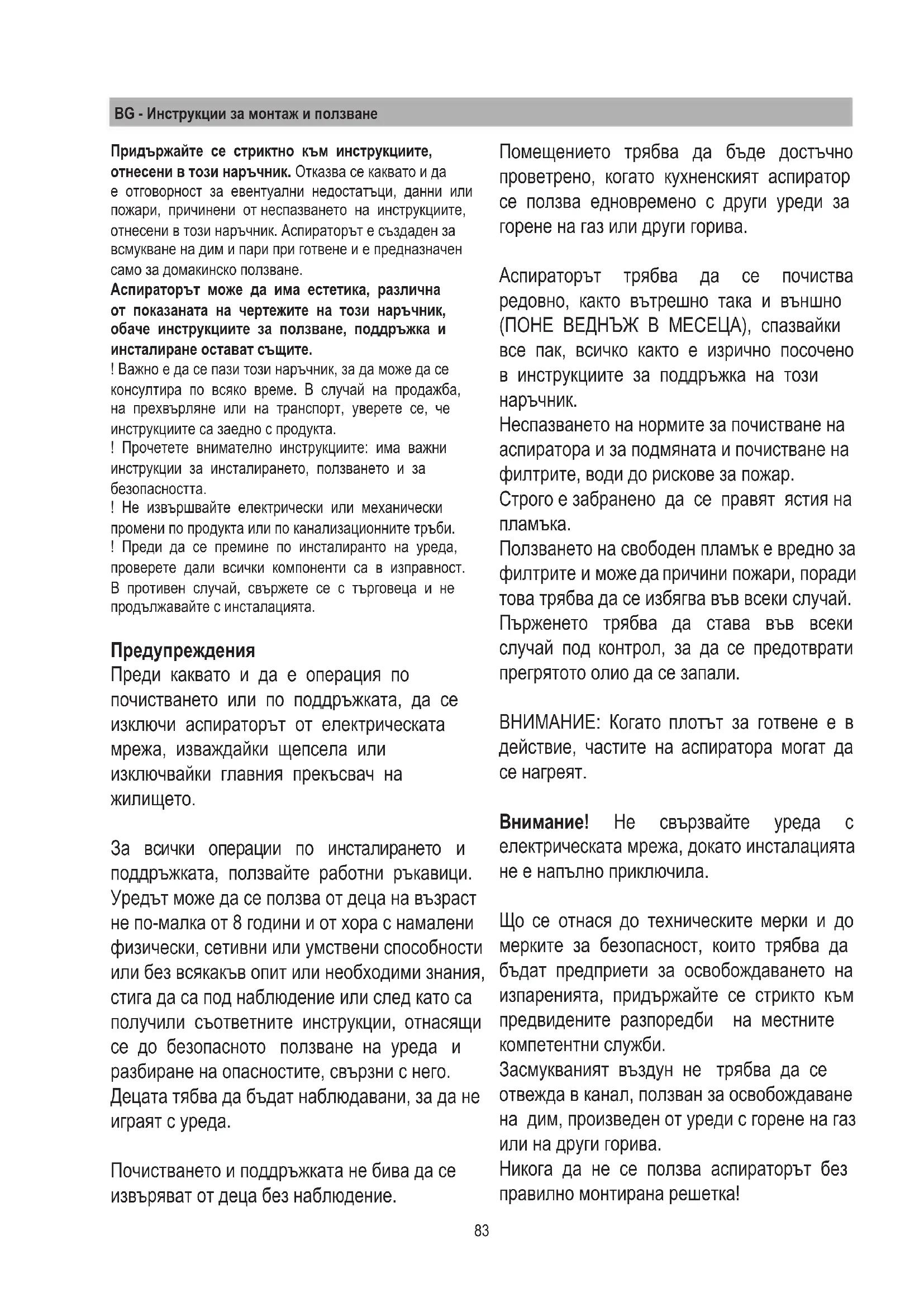

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Pandora X ELICA

BG Инструкции за монтиране, ползване и поддръжка

Придържайте се стриктно към инструкциите, отнесени в този наръчник. Отказва се каквато и да е отговорност за евентуални недостатъци, данни или пожари, причинени от неспазването на инструкциите, отнесени в този наръчник. Аспираторът е създаден за всмукване на дим и пари при готвене и е предназначен само за домакинско ползване.

Аспираторът може да има естетика, различна от показаната на чертежите на този наръчник, обаче инструкциите за ползване, поддръжка и инсталиране остават същите.

! Важно е да се пази този наръчник, за да може да се консултира по всяко време. В случай на продажба, на прехвърляне или на транспорт, уверете се, че инструкциите са заедно с продукта.

! Прочетете внимателно инструкциите: има важни инструкции за инсталирането, ползването и за безопасността.

! Не извършвайте електрически или механически промени по продукта или по канализационните тръби.

! Преди да се премине по инсталирането на уреда, проверете дали всички компоненти са в изправност. В противен случай, свържете се с търговеца и не продължавайте с инсталацията.

Предупреждения

Преди каквато и да е операция по почистването или по поддръжката, да се изключи аспираторът от електрическата мрежа, изваждайки щепсела или изключвайки главния прекъсвач на жилището.

За всички операции по инсталирането и поддръжката, ползвайте работни ръкавици. Уредът може да се ползва от деца на възраст не по-малка от 8 години и от хора с намалени физически, сетивни или умствени способности или без всякакъв опит или необходими знания, стига да са под наблюдение или след като са получили съответните инструкции, отнасящи се до безопасното ползване на уреда и разбирането на опасностите, свързани с него. Децата трябва да бъдат наблюдавани, за да не играят с уреда.

Почистването и поддръжката не бива да се извършват от деца без наблюдение.

Помещението трябва да бъде достатъчно проветрено, когато кухненският аспиратор се ползва едновременно с други уреди за горене на газ или други горива.

Аспираторът трябва да се почиства редовно, както вътрешно, така и външно (ПОНЕ ВЕДНЪЖ В МЕСЕЦА), спазвайки все пак всичко, както е изрично посочено в инструкциите за поддръжка на този наръчник.

Неспазването на нормите за почистване на аспиратора и за подмяната и почистване на филтрите, води до рискове за пожар.

Строго е забранено да се правят ястия на пламъка.

Ползването на свободен пламък е вредно за филтрите и може да причини пожари, поради това трябва да се избягва във всеки случай. Пърженето трябва да става във всеки случай под контрол, за да се предотврати прегрятото олио да се запали.

ВНИМАНИЕ: Когато плотът за готвене е в действие, частите на аспиратора могат да се нагреят.

Внимание! Не свързвайте уреда с електрическата мрежа, докато инсталацията не е напълно приключила.

Що се отнася до техническите мерки и до мерките за безопасност, които трябва да бъдат предприяти за освобождаването на изпаренията, придържайте се стрикто към предвидените разпоредби на местните компетентни служби.

Засмукваният въздух не трябва да се отвежда в канал, ползван за освобождаване на дим, произведен от уреди с горене на газ или на други горива.

Никога не ползвайте аспиратора без правилно монтирана решетка!

Аспираторът не бива НИКОГА да се ползва като опорна повърхност, освен ако изрично не е посочено.

Използвайте само винтовете за фиксиране, доставени с продукта за инсталирането, или, ако не са доставени, закупете правилния вид винтове. Използвайте правилната дължина на винтовете, които са посочени в Наръчника за инсталиране. В случай на съмнение, консултирайте се с оторизирания сервизен център или подобен квалифициран персонал.

ВНИМАНИЕ! Липсващото инсталиране на винтове и устройства за фиксиране в съответствие с тези инструкции, може да доведе до рискове от електрическо естество. Отказва се каквато и да е отговорност за евентуални недостатъци, увреждания или пожари, причинени от неспазването на инструкциите, отнесени в този наръчник.

В постоянното усилие да подобрим нашите продукти, си запазваме правото да потвърдим техните технически, функционални или естетически характеристики, всички промени, идващи от тяхното развитие. В случай на външен двигател, за нормалното действие на аспиратора е необходимо ползването на аспирираща група (външен мотор) от същата къща производител.

Този уред е маркиран в съответствие с Европейска директива 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Уверявайки се, че този продукт е унищожен по подходящ начин, потребителят подпомага потенциални негативни последици за околната среда и за здравето.

Символът

придружаващата документация показва, че този продукт не бива да бъде третиран като битов отпадък, но трябва да бъде предаден в съответните пунктове за рециклиране на електрическо и електронно оборудване. Да се изхвърли, следвайки местните разпоредби

за обезвреждане на отпадъците. За допълнителни информации по третирането, възстановяването и рециклирането на този продукт, свържете се с местния оторизиран орган, със службата за събиране на битови отпадъци или с магазина, от който сте закупили продукта.

Оборудване проектирано, тествано и реализирано в съответствие с нормативите по:

• Безопасност: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.
• Изпълнение: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301. • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Съвети за правилно ползване с цел намаляване на въздействието върху околната среда: Когато започнете да готвите, включете аспиратора на минимална скорост и го оставете включен за няколко минути дори след приключване на готвенето. Увеличете скоростта само при наличие на дим и пара, като използвате функцията booster само в краен случай. За поддържане на ефективността на системата за намаляване на миризмите, сменяйте въглеродния филтър/и, когато е необходимо. За ефективно поддържане на мастния филтър, почиствайте го при нужда. За оптимизиране на ефективността и намаляване на шума, използвайте максималния диаметър на изпускателната система, посочен в това ръководство.

Оползотворяване

Аспираторът е проектиран да работи в засмукващ режим с външно отвеждане или в режим на филтриране с вътрешно рециклиране.

Засмукваща версия

Парите се отвеждат навън чрез изпускателна тръба, фиксирана към монтажния фланец.

Диаметърът на изпускателната тръба трябва да е равен на диаметъра на свързващия пръстен.

Внимание! Изпускателната тръба не е включена в комплекта и трябва да се закупи отделно. В хоризонталната част тръбата трябва да има лек наклон нагоре (около 10°), за да улесни отвеждането на въздуха навън. Ако аспираторът е оборудван с въглеродни филтри, те трябва да бъдат отстранени.

Филтрираща версия

Засмуканият въздух първо се обезмаслява, преди да бъде върнат в помещението. За да използвате аспиратора в тази версия, е необходимо да инсталирате допълнителна система за филтриране с активен въглен.

Забележка: Рециклираният въздух през въглеродните филтри се връща в кухнята чрез тръбопровод, който отвежда въздуха към единия край на шкафа.

Инсталация

Забележка: Инсталацията трябва да бъде извършена така, че винаги да е осигурен достъп до аспиратора и до електронните компоненти за евентуални технически намеси.

ПРЕДУПРЕЖДЕНИЕ: Поставете металната кутия, съдържаща електронните компоненти, на разстояние не по-малко от 65 см от плота за готвене с газ или на 65 см от точката на засмукване на аспиратора.

ПРЕПОРЪКА: Препоръчваме ви да монтирате металната кутия, съдържаща електронните компоненти, на поне 10 см от земята и на достатъчно разстояние от всички източници на топлина (напр. отстрани на фурна или плот за готвене).

Ако инструкциите за инсталиране на устройството за готвене с газ уточняват по-голямо разстояние, трябва да се вземе предвид това.

Електрическо свързване

Свързването на аспиратора с електрическата мрежа трябва да се извършва от квалифициран и опитен технически персонал.

Напрежението на мрежата трябва да съответства на напрежението, показано на етикета с характеристики, намиращ се във вътрешността на аспиратора. Ако е снабден с щепсел, свържете аспиратора към контакт, съответстващ на действащите нормативи, намиращ се в зона, достъпна и след инсталирането. Ако не е снабден с щепсел (директно свързване с мрежата) или ако щепселът не се намира в достъпна зона, дори и след инсталирането, поставете подходящ двуполюсен ключ, който осигурява пълно изключване от електрическата мрежа в условия на категория на свръхнапрежение III, в съответствие с правилата за инсталиране.

Внимание! Преди да свържете веригата на аспиратора към захранващата мрежа и да проверите правилното действие, винаги проверявайте дали кабелът на мрежата е правилно монтиран.

Монтиране

Преди да продължите с инсталирането на уреда, проверете дали всички компоненти не са повредени; в противен случай се свържете с търговеца и не продължавайте с инсталирането. Освен това прочетете внимателно всички инструкции, отнесени по-долу.

Използвайте тръба за изпускане на въздух с максимална дължина не повече от 5 метра.

- Намалете броя на кривите на канализиране, защото всяка крива намалява ефективността на засмукване, приравнена на 1 линеен метър. (Напр.: ако се използват 2 броя криви на 90°, дължината на канализацията не бива да надвишава 3 метра).

- Избягвайте драстични промени на посоката.

• Използвайте тръба с диаметър 150 mm, постоянен за цялата дължина.
• Използвайте тръба от нормативно одобрен материал.
• При неизпълнение на горните инструкции, фирмата доставчик не отговаря за проблеми, свързани с потока или шума, и никаква гаранция няма да бъде уважена.

Преди да направите отвора, проверете дали във вътрешната страна на шкафа, в съответствие с мястото на закачане на аспиратора, не е налице мобилна структура или други части, които биха могли да създадат проблеми за правилното монтиране. Проверете дали размерите на аспиратора и на плота за готвене са в съответствие с шкафа и следователно е възможно инсталирането.

- Направете в задната част на плота за готвене правоъгълен отвор със следните размери: (Фиг. 1)

822mm X 100mm.

В случай на версия с вече монтиран двигател, извадете винтовете и отстранете смукателната група, за да може да се вкара downdraft в направения отвор.

- Инсталирайте аспиратора в направения отвор, като го вкарате отгоре, както е показано. (Фиг. 2).

В случай на версия с мотор на борда, пристъпете към сглобяване на блока на мотора, като ориентирате изхода на въздуха в предварително избраната посока надолу или нагоре (Фиг. 5). Моторът може да бъде инсталиран както от предната, така и от задната страна на downdraft. След като инсталирате мотора, продължете с монтирането на канала за изхода на въздуха.

В случай на версия с външен мотор, разположете

смукателната група (външен мотор) в подходяща зона и разположете тръбата за изпускане на въздуха. Продължете с монтирането на канала за изход на въздуха между външния мотор и downdraft. Изберете изхода за въздуха сред петте възможности (Фиг.6) и инсталирайте доставената връзка.

След като извършите инсталацията и свържете продукта към електрическата мрежа, повдигнете downdraft, като натиснете фронтално, както е показано на фиг.7.

След това инсталирайте въглеродните филтри, в случай на филтърна версия (въглеродните филтри се доставят отделно със специален комплект), филтрите за мазнини (виж фиг. 8), след инсталиране на предното стъкло, както е показано на фиг. 9; внимавайте при закачането на стъклото, както е показано на фиг.10.

- Поставете металната кутия, съдържаща електронните компоненти, в лесно достъпна зона за евентуални сервизни намеси, като свържете електрическите съединители на самия аспиратор (фиг.11).

Действие

За нормално действие на продукта трябва да се отвори изваждащата се част, като действате по следния начин.

Натиснете стъклото надолу, както е показано на фиг. 12, ще се получи освобождаване и съответно отваряне.

След отварянето на подвижната част, може да задействате мотора за засмукване, като действате върху клавиатурата, както е показано по-долу.

Затварянето на панела става по аналогичен начин, трябва да натиснете върху предното стъкло до пълното затваряне на подвижната част.

T1. Бутон ON/OFF таймер: натиснете, за да настроите автоматично:

Скорост 1: 20 минути

Скорост 2: 15 минути

Скорост 3: 10 минути

T2. Бутон за намаляване на скоростта (мощност) на засмукване

OFF 1: натиснете повече пъти за намаляване на скоростта до изключване на аспиратора.

OFF 2: на каквато и да е скорост, задръжте натиснато за дълго.

T3. Бутон ON/увеличаване на скоростта (мощност) на засмукване (1-2-3-Интензивно)

Интензивната скорост има продължителност от около 5 минути, след което автоматично се настройва скоростта 2.

Показател за насищане на филтрите

Аспираторът показва кога е необходимо да се извърши поддръжка на филтрите:

Филтър мазнини (приблизително за всеки 40 часа ползване): всички светодиоди със синя светлина. Филтър миризма с активен въглен (приблизително на всеки 160 часа ползване): всички светодиоди със синя светлина, светодиоди L2 и L3 премигват.

Нулиране насищане филтри

След осъществяване на поддръжката на филтрите, натиснете за дълго бутон T1 и T3, светодиодите L1, L2 и L3 премигват на кратко в синьо и след това се загасят окончателно.

Задействане на показателя за насищане на филтъра за миризма с активен въглен.

Този показател е обикновено не е задействан. За да се задейства, процедирайте, както следва:

При изключен аспиратор натиснете и задръжте натиснати за дълго и едновременно T1 и T2: първо се включва L1, после също L2 и L3, след което при освобождаването на бутоните светодиодите L2 и L3 премигват за кратко, за да покажат успешното задействане.

Спиране LED насищане на въглеродния филтър: повторете гореописаната операция, най-напред се включват едновременно светодиодите L1, L2 и L3, след което с освобождаването на бутоните, светодиодите L2 и L3 загасят, за да покажат че е достигнато деактивиране.

ПОДДРЪЖКА

Филтър за мазнини

Задържа частиците мазнина, образуващи се при готвене.

Трябва да се почиства веднъж месечно (или когато индикаторната система за насищане на филтрите – ако е предвидено за притежавания модел – показва тази необходимост), с неагресивни почистващи препарати, ръчно или в миялна машина при ниска температура и за кратък цикъл.

При измиване в миялна машина, металният филтър за мазнини може да се обезцвети, но неговите филтриращи характеристики въобще не се променят.

Филтър с активен въглен

(Само за филтрираща версия) Задържа неприятните миризми, идващи по време на готвене.

Насищането на въглеродния филтър се установява след едно повече или по-малко продължително ползване и според вида готвене и редовността на почистване на филтрите за мазнини. Във всеки случай е необходимо да се заменят максимално на всеки четири месеца.

След отстраняването на филтрите за мазнини е възможно да се въведат въглеродните филтри. (Фиг. 8).
