Zīmols	Elica
Modelis	Pandora X
Produkta veids	Virtuves tvaika nosūcējs
Izmantošana	Mājsaimniecībai
Lietošanas versija	Sūkšanas (ārējā izvade) vai filtrēšanas (iekšējā recirkulācija)
Nepieciešamās atveres izmēri	822 mm x 100 mm (G x A)
Izvades kanāla diametrs	150 mm
Maksimālais kanāla garums	5 m
Ātrumu skaits	3 ātrumi + intensīvais
Automātiskās izslēgšanas taimeris	Jā: 20 min (1. ātr.), 15 min (2. ātr.), 10 min (3. ātr.), 5 min (intensīvais)
Filtru piesātinājuma indikators	Jā: tauku filtrs (40h), oglekļa filtrs (160h)
Tauku filtrs	Metāla, mazgājams (trauku mazgājamā mašīnā vai ar rokām), tīrīšana reizi mēnesī
Aktivētās oglekļa filtrs	Nomainīt ik pēc 4 mēnešiem (recirkulācijas versija)
Minimālais attālums līdz plīts virsmai	65 cm (gāzes plītij)
Elektroapgāde	230 V ~ 50 Hz (atbilstoši datu plāksnītei)
Vadības veids	Elektroniskā ar skārienjutīgām pogām
Paneļa materiāls	Aizsargstikls
Drošības standarti	CEI/EN 60335-1 un 60335-2-31
Aizsardzības klase	I klase (obligāta zemēšana)

Bieži uzdotie jautājumi - Pandora X ELICA

Kā uzstādīt Pandora X tvaika nosūcēju ārējās izvades režīmā?

Pievienojiet izvades kanālu ar diametru 150 mm nosūcēja atlokam. Pārliecinieties, ka kopējais garums nepārsniedz 5 metrus un ka caurule ir nedaudz slīpa uz augšu (apmēram 10°). Šajā režīmā oglekļa filtrs ir jānoņem.

Kā pārslēgt uz recirkulācijas režīmu ar oglekļa filtru?

Uzstādiet oglekļa filtru komplektu (nav iekļauts nosūcēja komplektācijā) pēc tauku filtru noņemšanas. Recirkulētais gaiss tiek atgriezts telpā caur sānu kanālu. Oglekļa filtri jānomaina ik pēc 4 mēnešiem.

Cik bieži jātīra tauku filtri?

Tauku filtri jātīra vismaz reizi mēnesī vai kad piesātinājuma indikators iedegas (pēc aptuveni 40 darba stundām). Varat tos mazgāt ar rokām ar neagresīvu mazgāšanas līdzekli vai trauku mazgājamā mašīnā zemā temperatūrā.

Kā atiestatīt filtru piesātinājuma indikatoru pēc apkopes?

Pēc filtru tīrīšanas vai nomaiņas vienlaikus ilgi nospiediet pogas T1 un T3. Indikatori L1, L2 un L3 īsi zils mirgos un pēc tam nodzisīs, apstiprinot atiestatīšanu.

Vai ir normāli, ka nosūcējs automātiski izslēdzas pēc dažām minūtēm?

Jā, automātiskās izslēgšanas taimeri var regulēt, izmantojot pogu T1. Atkarībā no izvēlētā ātruma izslēgšanās notiek pēc 20 min (1. ātr.), 15 min (2. ātr.), 10 min (3. ātr.) vai 5 min (intensīvais režīms). Lai atspējotu, vēlreiz nospiediet T1 vai izslēdziet nosūcēju.

Kāds ir drošais attālums starp nosūcēju un manu gāzes plīti?

Minimālais attālums starp nosūcēju (vai elektronisko bloku) un gāzes plīts virsmu ir 65 cm. Ja plīts ražotājs norāda lielāku attālumu, tas ir noteicošais.

Vai es varu izmantot nosūcēju bez tauku filtriem?

Nē, nekad neizmantojiet nosūcēju bez pareizi uzstādītiem tauku filtriem. Filtri aizsargā motoru un samazina ugunsgrēka risku. Turklāt nosūcēju nedrīkst izmantot kā atbalstu.

Kā ieslēgt vai izslēgt oglekļa filtra piesātinājuma indikatoru?

Kad nosūcējs ir izslēgts, vienlaikus ilgi nospiediet T1 un T2. Iedegas indikatori L1, L2 un pēc tam L3. Atlaidiet: ja L2 un L3 mirgo, indikators ir aktivizēts; ja tie nodziest, tas ir deaktivizēts. Atkārtojiet, lai pārslēgtu.

Ko darīt, ja pēc uzstādīšanas nosūcējs neieslēdzas?

Vispirms pārbaudiet, vai elektroapgāde ir pareizi pievienota un vai automātiskais slēdzis ir pozīcijā IESLĒGTS. Pārliecinieties, vai sūkšanas panelis ir pilnībā atvērts (bīdiet stiklu uz leju). Ja problēma joprojām pastāv, sazinieties ar kvalificētu uzstādītāju.

Kā tīrīt Pandora X nosūcēja ārpusi?

Pirms tīrīšanas atvienojiet nosūcēju no strāvas. Izmantojiet mīkstu drānu un neagresīvu mazgāšanas līdzekli. Izvairieties no abrazīviem līdzekļiem vai līdzekļiem uz spirta bāzes. Regulāri tīriet iekšpusi un ārpusi vismaz reizi mēnesī.

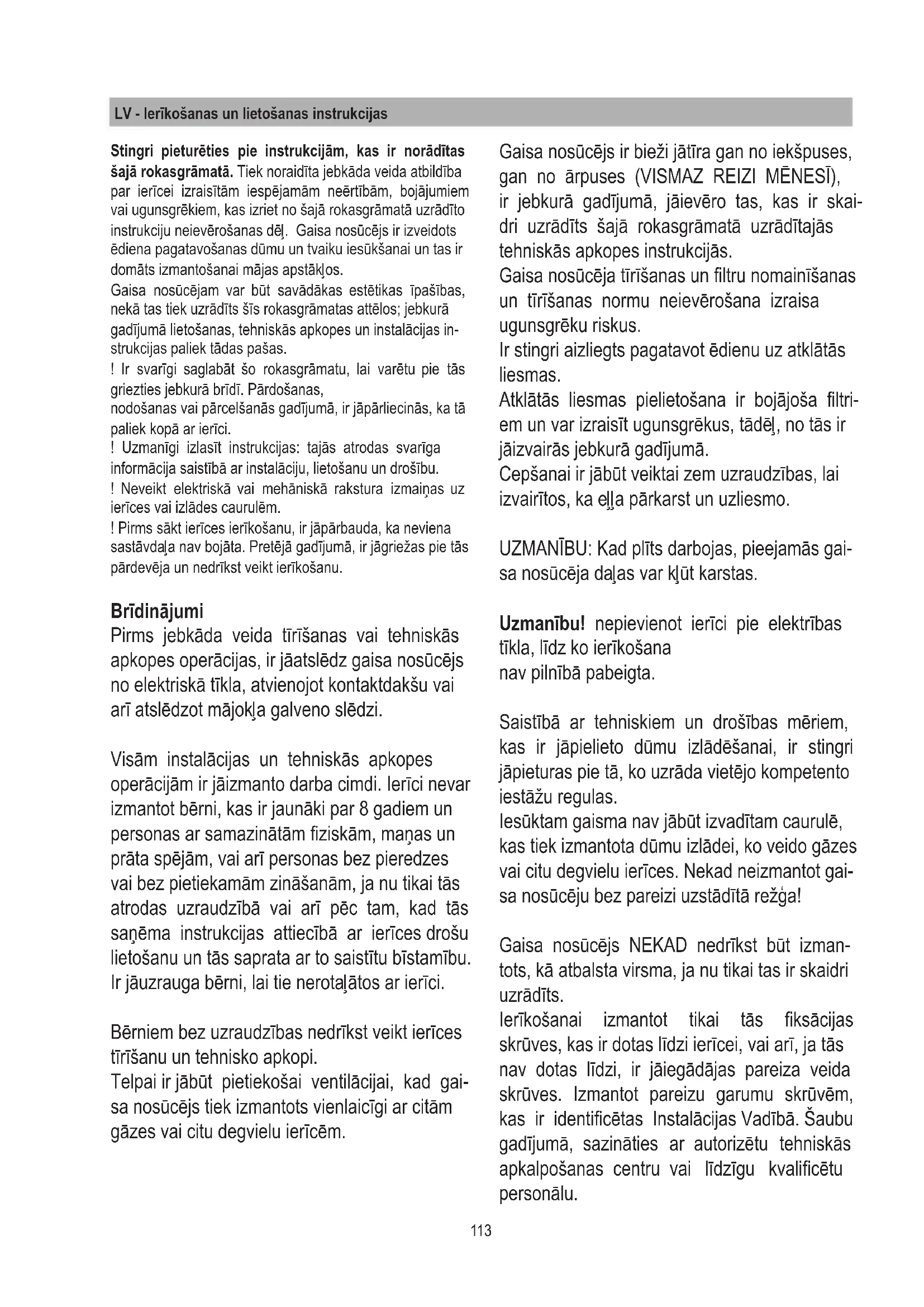

LIETOŠANAS INSTRUKCIJA Pandora X ELICA

LV uzstādīšanas, lietošanas un tehniskās apkopes instrukcijas

Stingri ievērojiet šajā rokasgrāmatā norādītās instrukcijas. Ražotājs neuzņemas atbildību par iespējamām neērtībām, bojājumiem vai ugunsgrēkiem, kas radušies šajā rokasgrāmatā sniegto instrukciju neievērošanas dēļ. Gaisa nosūcējs ir paredzēts ēdiena gatavošanas dūmu un tvaiku iesūkšanai, un tas ir paredzēts lietošanai mājas apstākļos.

Gaisa nosūcēja izskats var atšķirties no šīs rokasgrāmatas attēlos redzamā; tomēr lietošanas, tehniskās apkopes un uzstādīšanas instrukcijas paliek nemainīgas.

! Ir svarīgi saglabāt šo rokasgrāmatu, lai jebkurā brīdī varētu tajā ieskatīties. Pārdošanas, nodošanas vai pārcelšanās gadījumā pārliecinieties, ka tā paliek kopā ar ierīci. ! Uzmanīgi izlasiet instrukcijas: tajās ir svarīga informācija par uzstādīšanu, lietošanu un drošību. ! Neveiciet nekādas elektriskas vai mehāniskas izmaiņas ierīcē vai izplūdes caurulēs. ! Pirms uzstādīšanas pārbaudiet, vai neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazinieties ar pārdevēju un neveiciet uzstādīšanu.

Brīdinājumi

Pirms jebkādas tīrīšanas vai tehniskās apkopes veikšanas atvienojiet gaisa nosūcēju no elektrotīkla, izvelkot kontaktdakšu vai atslēdzot mājokļa galveno slēdzi.

Visām uzstādīšanas un tehniskās apkopes darbībām izmantojiet darba cimdus. Ierīci nedrīkst lietot bērni, kas jaunāki par 8 gadiem, un personas ar samazinātām fiziskām, maņu vai garīgām spējām, vai personas bez pieredzes vai zināšanām, ja vien tās neatrodas uzraudzībā vai nav saņēmušas instrukcijas par drošu lietošanu un sapratušas ar to saistītos riskus. Bērni jāuzrauga, lai tie nespēlētos ar ierīci.

Bērni bez uzraudzības nedrīkst veikt ierīces tīrīšanu un tehnisko apkopi.

Telpai jābūt pietiekami ventilētai, ja gaisa nosūcējs tiek lietots vienlaikus ar citām gāzes vai cita veida degvielas ierīcēm.

Gaisa nosūcējs regulāri jātīra gan no iekšpuses, gan no ārpuses (vismaz reizi mēnesī), vienmēr ievērojot šajā rokasgrāmatā sniegtās tehniskās apkopes instrukcijas.

Gaisa nosūcēja tīrīšanas, filtru nomaiņas un tīrīšanas noteikumu neievērošana rada ugunsgrēka risku.

Stingri aizliegts gatavot ēdienu uz atklātas liesmas.

Atklātas liesmas izmantošana bojā filtrus un var izraisīt ugunsgrēku, tāpēc no tās jāizvairās jebkurā gadījumā.

Cepšana jāveic uzraudzībā, lai izvairītos no eļļas pārkaršanas un aizdegšanās.

UZMANĪBU: Kad plīts darbojas, pieejamās gaisa nosūcēja daļas var kļūt karstas.

Uzmanību! Nepievienojiet ierīci elektrotīklam, kamēr ierīkošana nav pilnībā pabeigta.

Saistībā ar tehniskajiem un drošības pasākumiem, kas jāpiemēro dūmu izvadīšanai, stingri jāievēro vietējo kompetento iestāžu noteikumi.

Iesūktajam gaisam nav jābūt izvadītam caurulē, ko izmanto dūmu izvadīšanai no gāzes vai citu degvielu ierīcēm. Nekad neizmantojiet gaisa nosūcēju bez pareizi uzstādīta režģa!

Gaisa nosūcēju NEKAD nedrīkst izmantot kā atbalsta virsmu, ja vien tas nav skaidri norādīts.

Ierīkošanai izmantojiet tikai tās fiksācijas skrūves, kas ir dotas līdzi ierīcei, vai, ja tās nav dotas līdzi, iegādājieties pareiza veida skrūves. Izmantojiet pareiza garuma skrūves, kas ir identificētas Instalācijas Vadībā. Šaubu gadījumā sazinieties ar autorizētu tehniskās apkalpošanas centru vai līdzīgi kvalificētu personālu.

UZMANĪBU! Ja skrūves un piestiprināšanas ierīces netiek uzstādītas saskaņā ar šīm instrukcijām, var rasties elektriskās dabas riski.

Tiek noraidīta jebkāda veida atbildība par iespējamām neērtībām, kas radušās šajā rokasgrāmatā sniegto instrukciju neievērošanas dēļ.

Vēloties pastāvīgi uzlabot mūsu produktus, mēs paturam tiesības veikt jebkādas izmaiņas to tehniskajās, funkcionālajās vai estētiskajās īpašībās, kas izriet no to attīstības. Versijām ar ārējo dzinēju, normālai gaisa nosūcēja darbībai ir nepieciešams izmantot tā paša ražotāja iesūkšanas grupu (ārējo dzinēju).

Šī ierīce ir marķēta saskaņā ar Eiropas Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA). Nodrošinot, ka šis produkts tiek pareizi apsaimniekots, lietotājs palīdz novērst iespējamās negatīvās sekas videi un veselībai.

Simbols uz produkta vai tā pavaddokumentos norāda, ka šo produktu nedrīkst izmest kopā ar sadzīves atkritumiem, bet tas jānogādā attiecīgajā elektrisko un elektronisko ierīču savākšanas punktā. No tā jāatbrīvojas saskaņā ar vietējiem atkritumu apsaimniekošanas noteikumiem. Lai iegūtu plašāku informāciju par šī produkta apstrādi, atgūšanu un pārstrādi, jāsazinās ar vietējo biroju, sadzīves atkritumu savākšanas punktu vai veikalu, kurā produkts tika iegādāts.

Aprīkojums ir projektēts, testēts un izgatavots saskaņā ar normām par:

• Drošība: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.
• Sniegums: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Ieteikumi pareizai lietošanai, lai samazinātu ietekmi uz vidi: Kad Jūs sākat gatavot ēdienu, ieslēdziet gaisa nosūcēju minimālajā ātrumā, atstājot to ieslēgtu dažas minūtes arī pēc ēdiena pagatavošanas beigām. Paaugstiniet ātrumu tikai liela dūmu un tvaiku daudzuma gadījumā, izmantojot funkciju booster tikai ārkārtējos gadījumos. Lai uzturētu smaku samazināšanas sistēmu iedarbīgu, kad tas ir nepieciešams, ir jānomaina ogles filtrs/filtri. Lai uzturētu iedarbīgu tauku filtru, tas ir jātīra nepieciešamības gadījumā. Lai optimizētu iedarbīgumu un samazinātu trokšņus, izmantojiet kanālu sistēmas maksimālo diametru, kas ir uzrādīts šajā rokasgrāmatā.

Lietošana

Gaisa nosūcējs ir izveidots, lai to izmantotu iesūkšanas versijā ar izvadīšanu uz ārpusi vai versijā ar filtru ar iekšēju recirkulāciju.

Iesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi ar izplūdes caurules palīdzību, kas ir piestiprināta pie savienojuma atloka.

Izplūdes caurules diametram ir jābūt atbilstošam pievienošanas gredzena diametram.

Uzmanību! Izvadīšanas caurule nav dota līdzi, tā ir jāiegādājas. Horizontālajā daļā caurulei ir jābūt nelielam slīpumam uz augšu (apmēram 10°), lai vienkāršāk varētu nosūtīt gaisu uz ārpusi. Ja gaisa nosūcējs ir aprīkots ar ogles filtriem, tie ir jānoņem.

Versija ar filtru

Iesūktais gaiss tiek attaukots pirms tā atkārtotās nosūtīšanas telpā. Lai varētu izmantot gaisa nosūcēju šajā versijā, ir nepieciešams instalēt papildu filtrācijas sistēmu uz aktīvo oglu pamata. Piezīme: Gaiss, pārstrādāts caur ogles filtriem, tiek nosūtīts uz virtuvi ar caurules palīdzību, kas nosūta gaisu uz mēbeles pusi.

Instalācija

Piezīme: instalācijai ir jābūt veiktai tādā veidā, lai būtu vienmēr nodrošināta piekļuve pie gaisa nosūcēja un elektroniskām sastāvdaļām, lai varētu veikt iespējamās tehniskā rakstura iejaukšanās.

BRĪDINĀJUMS: Novietojiet metāla kārbu, kas satur elektroniskās sastāvdaļas, attālumā ne mazāk kā 65 cm no gāzes plīts vai, jebkurā gadījumā, 65 cm no gaisa nosūcēja iesūkšanas punkta.

IETEIKUMS: Iesakām ierīkot metāla kārbu, kas satur elektroniskās sastāvdaļas, vismaz 10 cm no grīdas un pietiekamā attālumā no visiem karstuma avotiem (piem., krāsns vai plīts puse). Ja gāzes ēdiena pagatavošanas ierīces instalācijas instrukcijās ir uzrādīts lielāks attālums, ir nepieciešams to ievērot.

Elektriskais pievienojums

Gaisa nosūcēja pievienošanu pie elektriskā tīkla ir jāveic tehniskam kvalificētam un specializētam personālam.

Tīkla spriegumam ir jāatbilst tam spriegumam, kas ir uzrādīts uz īpašību etiķetes, kas atrodas gaisa nosūcēja iekšpusē. Ja ir kontaktdakša, ir jāpievieno gaisa nosūcējs pie rozetes, kas atbilst pastāvošām normām, kas atrodas pieejamā zonā arī pēc instalācijas. Ja nav kontaktdakšas (tiešais pievienojums pie tīkla) vai kontaktdakša nav pieejamā zonā, arī pēc instalācijas, ir jāpielieto normām atbilstošais bipolārais slēdzis, kas nodrošina tīkla pilnīgu atslēgšanos pārsprieguma III kategorijas apstākļos, saskaņā ar instalācijas noteikumiem.

Uzmanību! Pirms atkārtoti pievienot gaisa nosūcēja kontūru pie tīkla padeves un pārbaudīt tā pareizu darbošanos, ir vienmēr jāpārbauda, ka tīkla vads tika pareizi montēts.

Ierīkošana

Pirms uzsākt ierīces instalāciju, ir jāpārbauda, ka neviena sastāvdaļa nav bojāta; pretējā gadījumā ir jāgriežas pie pārdevēja un nedrīkst turpināt instalāciju. Pie tam, ir uzmanīgi jāizlasa visas tālāk uzrādītās instrukcijas.

Izmantot gaisa izvadīšanas cauruli, kuras maksimālais garums nepārsniegtu 5 metrus.

• Ierobežot kanālā izliekumu skaitu, jo katrs izliekums samazina iesūkšanas iedarbīgumu tik daudz cik 1 lineārais metrs. (Piem.: ja tiek izmantoti nr.2 izliekumi 90°, kanāla garumam nevajadzētu pārsniegt 3 metru garumu).
• Izvairīties no radikālām virziena izmaiņām.
• Izmantot cauruli ar 150mm diametru pastāvīgu visā garumā.
• Izmantot cauruli no materiāla, kas ir apstiprināts ar normām.
• Gadījumā, ja iepriekš minētās instrukcijas netiek ievērotas, uzņēmums-piegādātājs neatbildēs par plūsmas ātruma vai trokšņu problēmām, un netiks sniegta nekāda veida garantija.

Pirms veikt atvērumu, ir jāpārbauda, ka mēbeles iekšējā pusē, atbilstībā ar gaisa nosūcēja atrašanās zonu, neatrodas mēbeles struktūras vai citas detaļas, kas varētu veidot problēmas pareizai instalācijai. Pārbaudīt, ka gaisa nosūcēja un plīts izmēri ir savietojami ar mēbeli, un attiecīgi, instalācija ir veicama.

- Plīts aizmugurējā daļā veikt taisnstūra atvērumu ar sekojošajām dimensijām: (Att. 1)

822mm X 100mm.

Versijas gadījumā ar jau montētu dzinēju, ir jānoņem skrūves un ir jāizņem iesūkšanas grupa, lai varētu ievadīt downdraft izveidotajā atvērumā

• Instalēt gaisa nosūcēju veiktajā atvērumā, ievadot to no augšas, kā tas ir uzrādīts (Att. 2).
• Versijas gadījumā ar dzinēju uz borta, ir jāveic dzinēja grupas montāža, vēršot gaisa izeju izvēlētajā pozīcijā uz leju vai uz augšu (Att. 5). Dzinējs var būt instalēts gan uz downdraft priekšējās puses, kā arī aizmugurējās puses. Kad dzinēja instalācija ir pabeigta, ir jāveic kanālu montāža gaisa izejai.

Versijas gadījumā ar ārējo dzinēju, iesūkšanas grupa (ārējais dzinējs) ir jānovieto atbilstošajā zonā un ir jāsagatavo izplūdes gaisa izvadīšanas caurules. Veikt gaisa izejas kanāla montāžu starp ārējo dzinēju un downdraft. Izvēlēties gaisa izeju starp piecām iespējām (Att.6) un instalēt līdzi doto savienojumu.

Pēc instalācijas pabeigšanas un pēc produkta pievienošanas pie elektrības tīkla, pacelt downdraft, piespiežot uz priekšējās puses, kā to uzrāda att. 7.

Tad instalēt ogles filtrus, versijas gadījumā ar filtriem (ogles filtri tiek sniegti atsevišķi, ar attiecīgo komplektu), prettauku filtrus (skat. att. 8), tad instalēt priekšējo stiklu, kā to uzrāda att. 9; pievērst uzmanību stikla piekāršanai, kā tas ir uzrādīts att. 10.

- Novietot metāla kārbu, kas satur elektroniskās sastāvdaļas, viegli pieejamā zonā nepieciešamām tehniskām darbībām, pievienojot tās elektrības savienojumus pie gaisa nosūcēja (att. 11).

Darbošanās

Produkta normālai darbībai ir nepieciešams atvērt izvelkamo elementu, rīkojoties, kā tas ir uzrādīts tālāk.

Piespiest stiklu uz leju, kā tas ir uzrādīts att. 12, notiks atvienošanās un attiecīgā atvēršanās.

Pēc izvelkamā elementa atvēršanās būs iespējams iedarbināt iesūkšanas dzinēju, rīkojoties uz taustu paneļa, kā tas ir uzrādīts zemāk.

Paneļa aizvēršanās notiek analogiskā veidā, ir nepieciešams piespiest uz priekšējā stikla, līdz elementa pilnīgai aizvēršanai.

T1. Tausts ON/OFF taimeris: piespiest, lai programmētu automātisko izslēgšanos:

1. ātrums: 20 minūtes

2. ātrums: 15 minūtes

3. ātrums: 10 minūtes

Intensīvais ātrums: 5 minūtes

T2. Iesūkšanas ātruma (jaudas) pazemināšanas taustiņš OFF 1: nospiediet vairākas reizes, lai pazeminātu ātrumu līdz gaisa nosūcēja izslēgšanai.

OFF 2: jebkurā ātrumā nospiediet ilgāku brīdi.

T3. Taustiņš ON/iesūkšanas ātruma (jaudas) palielināšana (1-2-3-Intensīvais)

Intensīvam ātrumam ir aptuveni 5 min. ilgums, pēc kā tiek automātiski uzstādīts 2. ātrums.

Filtru piesātināšanās uzrādītājs

Gaisa nosūcējs uzrāda, kad ir nepieciešams veikt filtru tehnisko apkopi:

Tauku filtrs (aptuveni katru 40. lietošanas stundu): visi LED gaiši zilā krāsā.

Aktīvās ogles smaku filtrs (aptuveni katru 160.

lietošanas stundu): visi LED gaiši zilā krāsā, LED L2 un L3 mirgo.

Filtru piesātināšanas iestatīšana uz nulli (reset)

Pēc tam, kad filtriem tika veikta tehniskā apkope, ilgāku brīdi ir jāpiespiež taustiņi T1 un T3, LED L1, L2 un L3 īsu brīdi mirgos gaiši zilā krāsā, lai pēc tam pilnībā izslēgtos.

Aktīvās ogles smaku filtra piesātināšanās uzrādītāja iedarbināšana

Parasti šis uzrādītājs ir atslēgts. Lai to iedarbinātu, ir nepieciešams rīkoties sekojošajā veidā:

Kad gaisa nosūcējs ir izslēgts, ir jāpiespiež un ir jātur piespiesti ilgāku laiku un vienlaicīgi T1 un T2: no sākuma iedegsies L1, pēc tam arī L2 un L3, pēc kā, atlaižot taustiņus, LED L2 un L3 īsu laiku mirgos, uzrādot notikušo iedarbošanos.

Ogles filtra piesātināšanās LED atslēgšana: atkārtojiet augstāk aprakstīto operāciju, no sākuma vienlaicīgi iedegsies LED L1, L2 un L3, pēc kā, atlaižot taustiņus, LED L2 un L3 izslēdzas, uzrādot notikušo atslēgšanos.

TEHNISKĀ APKOPE

Prettauku filtrs

Tas notur tauku daļiņas, ko izraisa ēdiena pagatavošana.

Tas ir jātīra vienu reizi mēnesī (vai arī kad filtru piesātināšanas uzrādīšanas sistēma - ja tādu paredz Jūsu rīcībā esošais modelis - uzrāda šādu nepieciešamību), ar neagresīviem mazgāšanas līdzekļiem, manuāli vai arī trauku mazgājamā mašīnā pie zemām temperatūrām un ar īsu ciklu.

Mazgājot metāla prettauku filtru trauku mazgājamā mašīnā, tas var zaudēt krāsu, bet tā filtrācijas īpašības nekādā veidā nemainās.

Aktīvo ogļu filtrs (tikai versijai ar filtru)

Notur nepatīkamas smakas, ko izraisa ēdiena pagatavošana.

Ogles filtra piesātināšanās parādās pēc vairāk vai mazāk ilgstošas lietošanas, atkarībā no virtuves veida un tauku filtra tīrīšanas biežuma. Jebkurā gadījumā, ir nepieciešams nomainīt kārtridžu maksimums katru ceturto mēnesi.

Pēc prettauku filtru izņemšanas, ir iespējams ievadīt ogles filtrus (Att. 8).
