BRUGSANVISNING Pandora X ELICA

• Plasser metallboksen med de elektroniske komponentene slik at de er lett tilgjengelige for service. Koble de elektriske koblingspunktene til hetten (g. 11). Drift For at produktet skal fungere, må du åpne den uttrekkbare vognen på følgende måte. Press glasset nedover, som vist i g. 12. Vo- gnen frigjøres og åpnes. Etter at den uttrekkbare vognen er åpnet, kan du styre avtrekksmotoren med tastaturet, som forklart nedenfor. Du lukker panelet på samme måte. Trykk på frontglasset til vognen lukkes helt. T1. T2. T3. Tasten ON/OFF timer: Trykk for å programmere au- tomatisk slukking: Hastighet 1: 20 minutter Hastighet 2: 15 minutter Hastighet 3: 10 minutter Intens hastighet: 5 minutter Tast for å redusere avtrekkshastigheten (effekten). OFF 1: Trykk ere ganger for å redusere hastigheten helt til hetten slukkes. OFF 2: Trykk og hold ved hvilken som helst hastighet. Tast for ON / øk avtrekkshastighet (effekt) (1, 2, 3 og intens). Intens hastighet varer ca. 5 minutter. Deretter går hetten automatisk over til hastighet 2.57 Indikator for mettet lter Hetten indikerer når du må vedlikeholde ltrene: Fettltre (ca. hver 40. driftstime): Alle dioder lyser blått. Kullltre (ca. hver 160. driftstime): Alle dioder lyser blått. Diode L2 og L3 blinker. Tilbakestill varsel om mettet lter Etter at du har vedlikeholdt ltrene, trykker du lenge på ta- stene T1 og T3. Diodene L1, L2 og L3 blinker kort blått og slukkes. Aktivere indikator for mettet kulllter Denne indikatoren er vanligvis deaktivert. Slik aktiverer du den: Slå av hetten. Trykk og holde inne tastene T1 og T2 sam- tidig. Først tennes dioden L1, deretter L2 og L3. Når du slipper tastene, blinker diodene L2 og L3 kort for å vise at aktiveringen er fullført. Deaktivere indikator for mettet kulllter: Gjenta ope- rasjonen ovenfor. Først tennes diodene L1, L2 og L3 sam- tidig. Når du slipper tastene, slukkes L2 og L3 for å vise at deaktiveringen er fullført. VEDLIKEHOLD Fettlter Tar opp fett fra matos. Skal rengjøres med et mildt vaskemiddel en gang i måne- den, eller når indikatoren for mettet fettlter indikerer det (hvis modellen har dette). Filteret vaskes for hånd eller i oppvaskmaskin på lav temperatur og kort program. Fettlteret kan misfarges i oppvaskmaskinen, men ltrerer like godt som før. Kulllteret (bare for lterversjon) fanger opp lukt fra matos. Kulllteret mettes over tid, og varigheten avhenger av hvor- dan du lager mat og hvor ofte du rengjør fettlteret. Filteret skal i alle tilfeller skiftes ut minst hver fjerde måned. Når du har fjernet fettlteret, kan du sette inn kullltrene (g. 8).58 DA - Monterings- og brugsvejledning Overhold nøje anvisningerne i denne vejledning. Pro- ducenten fralægger sig ethvert ansvar for eventuelle pro- blemer, skader eller brande forårsaget af apparatet, som skyldes manglende overholdelse af anvisningerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning og er kun beregnet til brug i private hjem. Emhætten kan udvise æstetiske forskelle i forhold til tegningerne i denne instruktionsbog, men anvisninger- ne vedførende brug, vedligeholdelse og installation er de sammen. ! Det er vigtigt at gemme denne vejledning, for at kunne slå op i den til enhver tid. I tilfælde af salg, overdragelse eller ytning skal man sikre sig, at den forbliver sammen med produktet. ! Læs nøje anvisningerne. De indeholder vigtige oplysnin- ger om installation, brug og om sikkerheden. ! Der må ikke udføres ændringer af elektrisk eller mekanisk art på produktet eller på udsugningskanalerne. ! Før apparatet installeres, skal man kontrollere, at ingen af dets dele er beskadigede. I modsat fald skal man kontakte forhandleren og undlade at udføre installationen. Advarsler Før emhætten rengøres, eller der udføres ve- dligeholdelse på den, skal strømforsyningen afbrydes enten ved at tage stikket ud af stikkontakten el- ler ved at afbryde husets hovedafbryder. Man skal være iført arbejdshandsker under in- stallation og vedligeholdelse. Apparatet må ikke anvendes af børn under 8 år eller af personer med nedsatte fysiske, sensoriske eller mentale evner, eller med utilstrækkelig erfaring og kend- skab til det, medmindre de er under opsyn, eller efter at de har fået forklaret, hvordan apparatet bruges på sikker vis, og har forstået de mulige farer i forbindelse med brug af det. Børn skal holdes under opsyn for at forhindre, at de leger med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn. Lokalet skal have tilstrækkelig udluftning når emhætten anvendes samtidig med andre ap- parater der forbrænder gas eller andre bræn- dstoffer. Emhætten skal rengøres hyppigt både indven- digt og udvendigt (MINDST EN GANG OM MÅ- NEDEN). Overhold i alle tilfælde de udtrykkeligt anførte vedligeholdelsesanvisninger i denne vejledning. Manglende overholdelse af reglerne vedrøren- de rengøring af emhætten og udskiftning og rengøring af ltrene kan forårsage brandrisiko. Det er strengt forbudt at ambere fødevarer. Brug af åben ild er skadeligt for ltrene og kan forårsage brand, og det er derfor forbudt under alle omstændigheder. Friturestegning skal ske under nøje opsyn for at undgå, at overophedet olie antændes. ADVARSEL: Når komfuret er i brug, kan de til- gængelige dele af emhætten blive varme. Advarsel! Tilslut ikke apparatet til el-nettet før installationen er helt afsluttet. Hvad angår de tekniske og sikkerhedsrelatere- de foranstaltninger som skal træffes vedrøren- de udledning af røg, skal man nøje overholde reglerne fra de relevante lokale myndigheder. Den udsugede røg må ikke ledes i et rør som anvendes til udsugning af røg fra andre ap- parater, der forbrænder gas eller andre bræn- dstoffer. Anvend aldrig emhætten uden gitteret korrekt monteret. Emhætten må ALDRIG anvendes som støtte- ade, medmindre andet udtrykkeligt er angivet. Anvend kun fastgøringsskruerne leveret sam- men med produktet til installation. Køb den korrekte type skrue, hvis de ikke medfølger, Anvend skruer med den korrekte længde, som anvist i installationsvejledningen. I tvivlstilfælde skal man kontakte et autoriseret servicevær- ksted eller lignende kvaliceret personale.59 VIGTIGT! Såfremt skruerne og fastgøringsa- nordningerne ikke monteres i henhold til anvi- sningerne i denne vejledning, kan det medføre risici af elektrisk natur. Producenten fralægger sig ethvert ansvar for eventuelle problemer, skader eller brande forår- saget af apparatet, som skyldes manglende overholdelse af anvisningerne i denne vejled- ning. Idet vi løbende forsøger at forbedre vores pro- dukter, forbeholder vi os ret til at ændre deres tekniske, funktionelle eller æstetiske egenska- ber for at opnå en sådan forbedring. For udga- ven med ekstern motor kræves der til normal drift af emhætten en udsugningsenhed (ekstern motor) fra samme producent. Dette apparat er klassiceret i henhold til det europæiske direktiv 2012/19/EC om elektrisk- og elektronisk affald (waste electrical and elec- tronic equipment - WEEE). Ved at sørge for at dette produkt bortskaffes på korrekt vis, hjælper brugeren med til at forebygge potentielt negati- ve indvirkninger på miljø og sundhed. Symbolet på produktet eller den ledsagen- de dokumentation viser, at produktet ikke må behandles som almindeligt husholdningsaffald, men at det ved bortskaffelse skal aeveres på en passende genbrugsstation, der sørger for genbrug af elektriske og elektroniske appara- ter. Skal bortskaffes i henhold til lokale regler for affaldsbortskaffelse. For yderligere oplysnin- ger om behandling, genindvinding og genbrug af dette produkt, bedes du kontakte kommu- nekontoret, den lokale genbrugsstation, eller forretningen hvor produktet er blevet købt. Apparatet er projekteret, afprøvet og konstrue- ret under overholdelse af standarderne vedrø- rende:

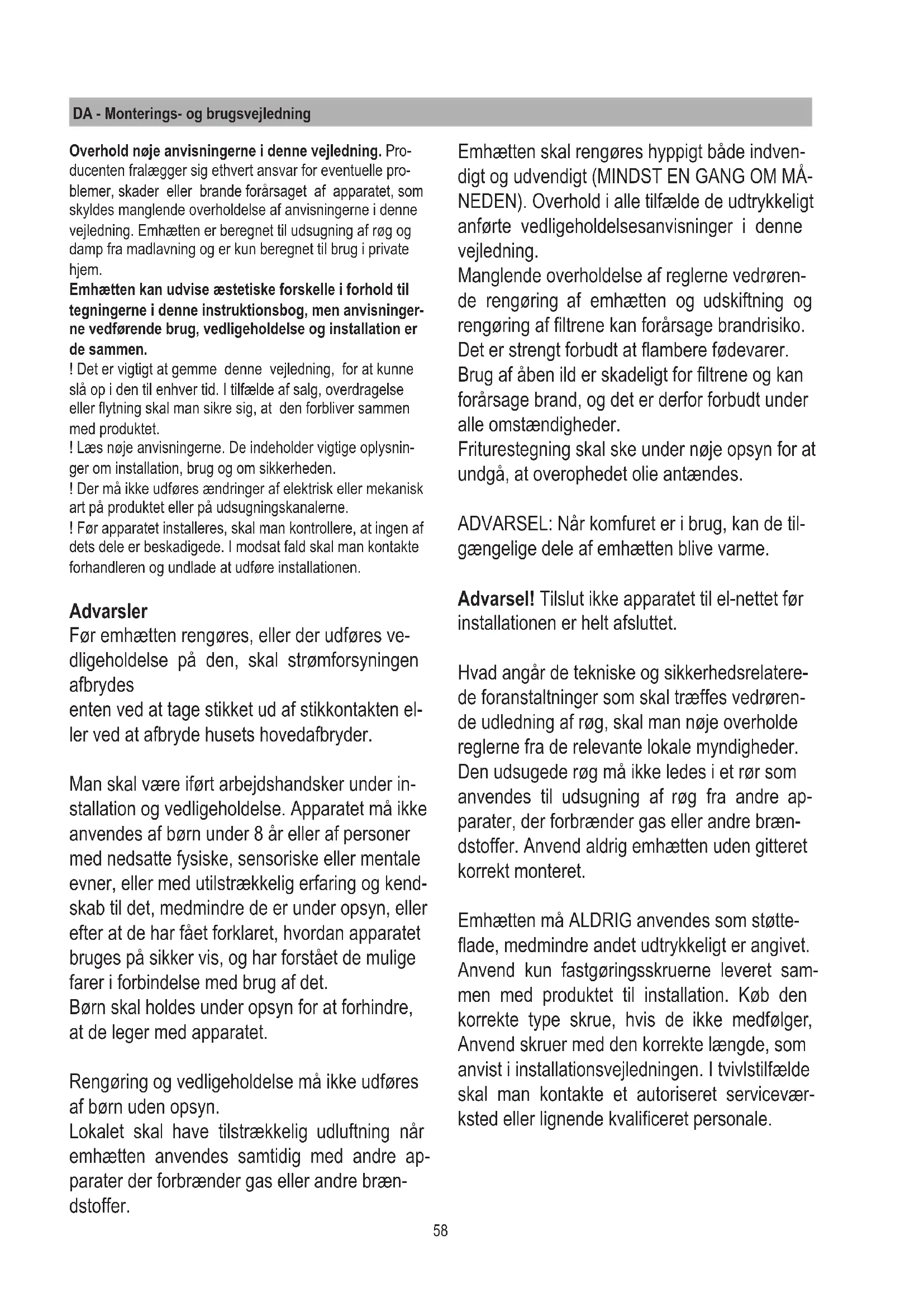

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Forslag til en korrekt brug for at re- ducere miljøpåvirkningen: Når madlavningen påbegyndes, tændes emhætten på mindste hastighed, og den lades være tændt nogle minutter efter at madlavningen er afsluttet. Øg kun hastigheden såfremt der dannes store mængder røg og damp og anvend kun booster- funktionen i ekstreme tilfælde. For at sikre ef- fektiviteten af systemet til reduktion af lugte, skal kullteret/rene udskiftes, når det er nød- vendigt. For at sikre fedtltrets effektivitet, skal det rengøres, når det er nødvendigt. For at op- timere effektiviteten og minimere støj skal man anvende den størst mulige diameter aftræksrør anvist i denne vejledning. Brug Emhætten er fremstillet til brug enten til udsu- gning udenfor eller ltrerende til indendørs re- cirkulation. Version med udsugning Damp suges udenfor via udsugningsrøret fa- stgjort til angekoblingen. Udsugningsrørets diameter skal være den sam- me som tilslutningsringens diameter. Advarsel! Udsugningsrøret medfølger ikke, men skal købes separat. I den vandrette del skal rø- ret have en let hældning opad (10° cirka) såle- des at luften lettere kan transporteres udenfor. Hvis emhætten har kulltre, skal de tages ud.60 Version med lter Den indsugede luft renses for fedt, før den blæses ind i rummet igen. For at kunne bruge emhætten i denne udgave, skal der monteres et ekstra ltersystem baseret på aktivt kul. Bemærk: Luften, der renses gennem kulltrene, bliver sendt ud i køkkenet igen gennem et rør, der fører luften ud gennem møblets ene side. Installation Bemærk: installationen skal udføres således, at der altid sikres adgang til emhætten og de elektroniske komponenter for eventuelle servi- ceindgreb. ADVARSEL: Anbring metalkassen som in- deholder de elektroniske dele mindst 65 cm fra gaskomfurer eller i alle tilfælde 65 cm fra emhættens indsugningspunkt. HENSTILLING: Det anbefales at installere me- talkassen med de elektroniske komponenter mindst 10 cm fra jorden, og i en tilstrækkelig afstand fra alle varmekilder (f.eks.: siden på en ovn eller kogetop). Hvis monteringsvejledningen til gaskomfuret angiver, at afstanden skal være større, skal man følge denne henstilling. Tilslutning til el-nettet Tilslutningen af emhætten til ledningsnettet skal udføres af en uddannet elektriker. Netspændingen skal svare til spændingen, der er angivet på typemærkatet, som er anbragt ind- vendigt i emhætten. Hvis emhætten har et stik, skal den sættes til en stikkontakt, der overholder gældende regler, og som sidder, så den også er tilgængelig efter installationen. Hvis den er uden stik (tilslutning direkte til el-nettet) eller stikket ikke sidder i et tilgængeligt område, heller ikke efter installationen, skal der monteres en bipolar afbryder, som sikrer fuldstændig frakobling fra nettet i kategori III, i henhold til reglerne for in- stallation. Advarsel! Før emhættens kredsløb tilsluttes til netstrømmen for at kontrollere, at den fungerer korrekt, skal man altid kontrollere, at netstrømka- blet er monteret korrekt. Montering Før apparatet monteres, skal man sikre at alle komponenterne er ubeskadigede, i modsat fald skal man kontakte sælgeren, og undlade at udføre monteringen. Læs omhyggeligt alle in- struktionerne herunder. Anvend et luftudsugningsrør der maksimalt er 5 meter langt.

• Begræns antallet af vinkler på kanalen, idet hver vinkel nedsætter udsugningseffektivite- ten svarende til 1 meter. (Eksempel: Hvis man anvender 2 vinkler på 90°, må kanalen højest være 3 meter lang).

• Undgå drastiske retningsskift.

• Anvend et rør med en konstant indvendig dia- meter på 150 mm langs hele længden.

• Anvend et rør fremstillet i et materiale der er lovgivningsgodkendt.

• Ved manglende overholdelse af de netop be- skrevne instruktioner, fralægger producenten sig ansvaret for problemer med gennemstrøm- ning eller støj og ingen garanti er gældende. Før hullet bores, skal man kontrollere, at der inde i møblet ud for området hvor emhætten skal sidde, ikke ndes bærende dele af møblet eller andre dele, som kan skabe problemer for en korrekt installation. Kontrollér at emhættens og komfurets mål passer til møblet, og at det derfor er muligt at montere dem.

• Skær et rektangulært nul på bagsiden af kom- furet med de følgende mål: (Fig. 1). 822mm X 100mm.61 For versionen hvor motoren allerede er monte- ret, skrues skruerne ud og udsugningsenheden aftages, for at kunne indsætte udtræksdelen i hullet.

• Montér emhætten i hullet ved at indsætte den oppefra (g. 2).

• For versionen med motor om bord, skal man montere motorenheden med luftudgangen vendt i den på forhånd valgte position - nedad eller opad (g. 5). Motoren kan allerede være monteret både på forsiden samt på bagsiden af emfanget. Når motoren er færdigmonteret, skal man montere kanalen til luftudblæsning. For versionen med ekstern motor skal man an- bringe udsugningsenheden (ekstern motor) i et egnet område og klargøre kanalen til udsugning af luften. Montér kanalen til udsugningsluften mellem den eksterne motor og emfanget. Vælg luftudgang blandt de fem muligheder (g. 6) og montér det medfølgende samlestykke. Efter at have udført installationen og efter at have tilsluttet produktet til el-nettet, skal man løfte emfanget ved at trykke på forsty- kkets fod som vist på g. 7. Montér herefter kulltrene ved version med l- ter (kulltrene leveres separat i et særligt sæt), fedtltrene (se g. 8), og montér derefter fron- tglasset som vist på g. 9. Vær opmærksom på at fastgøre glasset som vist på g. 10.
