Prekės ženklas	Elica
Modelis	Pandora X
Produkto tipas	Gartraukis
Naudojimas	Buitinis
Naudojimo versija	Ištraukimo (išorinis išvedimas) arba filtravimo (vidinis recirkuliavimas)
Reikalingos angos matmenys	822 mm x 100 mm (ilgis x aukštis)
Ištraukimo kanalo skersmuo	150 mm
Maksimalus kanalo ilgis	5 m
Greičių skaičius	3 greičiai + intensyvus
Automatinio išjungimo laikmatis	Taip: 20 min (1 greitis), 15 min (2 greitis), 10 min (3 greitis), 5 min (intensyvus)
Filtrų prisotinimo indikatorius	Taip: riebalų filtras (40h), anglies filtras (160h)
Riebalų filtras	Metalinis, plaunamas (indų plovimo mašinoje arba rankomis), valomas kas mėnesį
Aktyvintos anglies filtras	Keičiamas kas 4 mėnesius (recirkuliacijos versija)
Minimalus atstumas iki kaitlentės	65 cm (dujiniam virimui)
Maitinimo šaltinis	230 V ~ 50 Hz (pagal firminę lentelę)
Valdymo tipas	Elektroninis su jutikliniais mygtukais
Skydo medžiaga	Apsauginis stiklas
Saugos standartai	CEI/EN 60335-1 ir 60335-2-31
Apsaugos indeksas	I klasė (privalomas įžeminimas)

Dažnai užduodami klausimai - Pandora X ELICA

Kaip sumontuoti Pandora X gartraukį išorinio ištraukimo režimu?

Prijunkite 150 mm skersmens ištraukimo kanalą prie gartraukio flanšo. Įsitikinkite, kad bendras ilgis neviršija 5 metrų ir vamzdis yra šiek tiek pasviręs į viršų (apie 10°). Šiame režime anglies filtras turi būti pašalintas.

Kaip perjungti į recirkuliacijos režimą su anglies filtru?

Sumontuokite anglies filtrų rinkinį (nepridedamas su gartraukiu) nuėmę riebalų filtrus. Recirkuliuotas oras grąžinamas į patalpą per šoninį kanalą. Anglies filtrai turi būti keičiami kas 4 mėnesius.

Kaip dažnai turėčiau valyti riebalų filtrus?

Riebalų filtrai turi būti valomi bent kartą per mėnesį arba kai užsidega prisotinimo indikatorius (po maždaug 40 darbo valandų). Galite juos plauti rankomis su neagresyviu plovikliu arba indų plovimo mašinoje žemoje temperatūroje.

Kaip atstatyti filtrų prisotinimo indikatorių po priežiūros?

Išvalę ar pakeitę filtrus, vienu metu ilgai paspauskite mygtukus T1 ir T3. Lemputės L1, L2 ir L3 trumpai sumirksės mėlynai ir užges, patvirtindamos atstatymą.

Gartraukis automatiškai išsijungia po kelių minučių, ar tai normalu?

Taip, automatinio išjungimo laikmatis yra reguliuojamas mygtuku T1. Pagal pasirinktą greitį, išsijungimas įvyksta po 20 min (1 greitis), 15 min (2 greitis), 10 min (3 greitis) arba 5 min (intensyvus). Norėdami išjungti, dar kartą paspauskite T1 arba išjunkite gartraukį.

Koks saugos atstumas tarp gartraukio ir mano dujinės viryklės?

Minimalus atstumas tarp gartraukio (arba elektroninio bloko) ir dujinės kaitlentės yra 65 cm. Jei viryklės gamintojas nurodo didesnį atstumą, šis atstumas turi viršenybę.

Ar galiu naudoti gartraukį be riebalų filtrų?

Ne, niekada nenaudokite gartraukio be tinkamai sumontuotų riebalų filtrų. Filtrai apsaugo variklį ir sumažina gaisro riziką. Be to, gartraukis neturi būti naudojamas kaip atrama.

Kaip įjungti arba išjungti anglies filtro prisotinimo indikatorių?

Išjungę gartraukį, vienu metu ilgai paspauskite T1 ir T2. Lemputės L1, L2, o vėliau L3 užsidega. Atleiskite: jei L2 ir L3 mirksi, indikatorius įjungtas; jei jie užgęsta, jis išjungtas. Pakartokite, kad perjungtumėte.

Ką daryti, jei gartraukis neįsijungia po montavimo?

Pirmiausia patikrinkite, ar elektros maitinimas yra prijungtas ir ar jungiklis yra įjungtoje padėtyje. Įsitikinkite, kad įsiurbimo skydelis yra visiškai atidarytas (nuspauskite stiklą žemyn). Jei problema išlieka, kreipkitės į kvalifikuotą montuotoją.

Kaip valyti Pandora X gartraukio išorę?

Prieš valydami atjunkite gartraukį. Naudokite minkštą šluostę ir neagresyvų ploviklį. Venkite abrazyvinių ar alkoholio turinčių produktų. Reguliariai valykite vidų ir išorę bent kartą per mėnesį.

NAUDOJIMO INSTRUKCIJA Pandora X ELICA

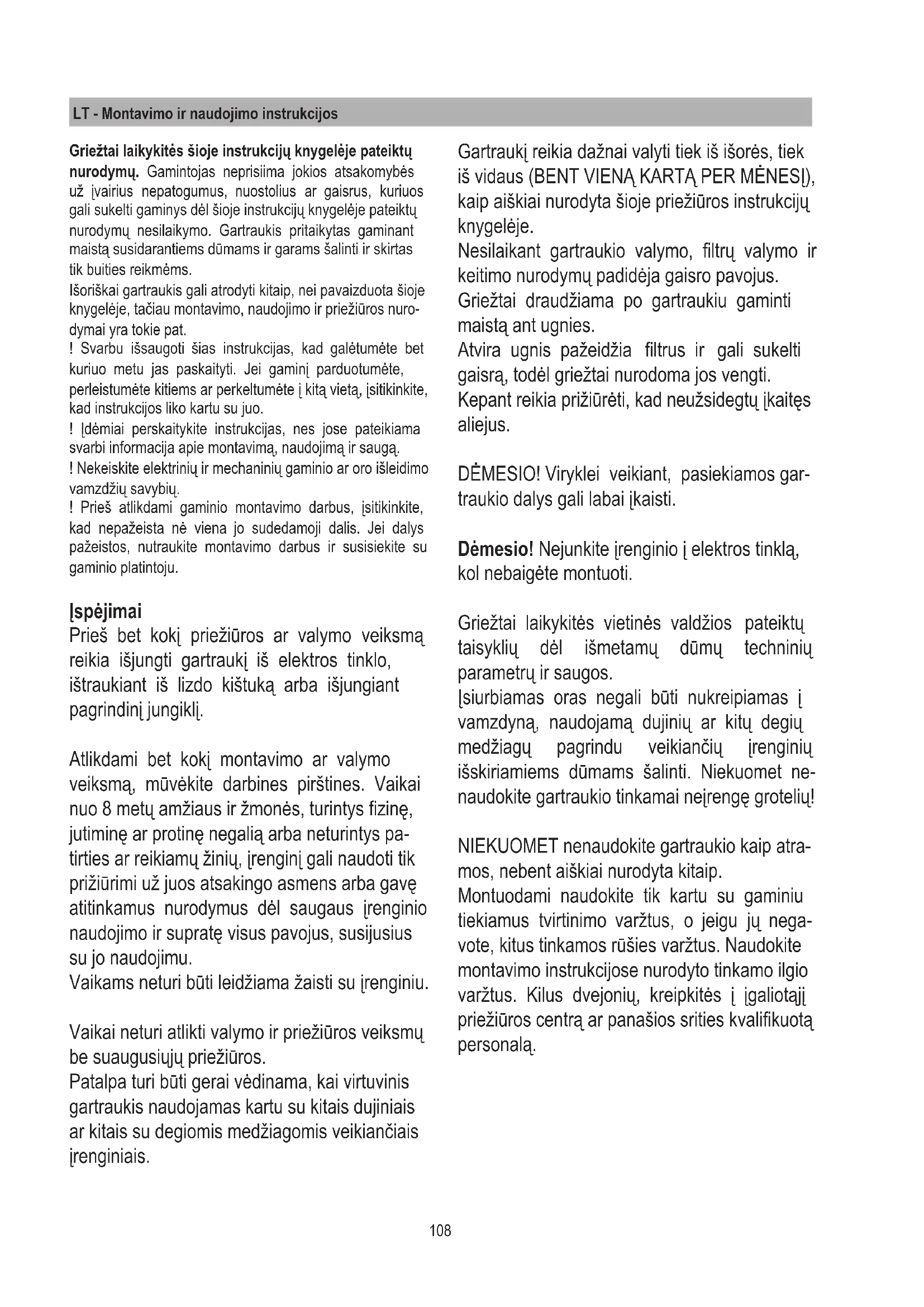

LT Montavimo, naudojimo ir priežiūros instrukcijos

Griežtai laikykitės šioje instrukcijų knygelėje pateiktų nurodymų. Gamintojas neprisiima jokios atsakomybės už įvairius nepatogumus, nuostolius ar gaisrus, kuriuos gali sukelti gaminys dėl šioje instrukcijų knygelėje pateiktų nurodymų nesilaikymo. Gartraukis pritaikytas gaminant maistą susidarantiems dūmams ir garams šalinti ir skirtas tik buities reikmėms.

Išoriškai gartraukis gali atrodyti kitaip, nei pavaizduota šioje knygelėje, tačiau montavimo, naudojimo ir priežiūros nuro-dymai yra tokie pat.

! Svarbu išsaugoti šias instrukcijas, kad galėtumėte bet kuriuo metu jas paskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar perkeltumėte į kitą vieta, įsitikinkite, kad instrukcijos liko kartu su juo.
! Idėmiai perskaitykite instrukcijas, nes jose pateikiama svarbi informacija apie montavimą, naudojimą ir saugą.
! Nekeiskite elektrinių ir mechaninių gaminio ar oro išleidimo vamzdžių savybių.
! Prieš atlikdami gaminio montavimo darbus, įsitikinkite, kad nepažeista nė viena jo sudedamoji dalis. Jei dalys pažeistos, nutraukite montavimo darbus ir susisiekite su gaminio platintoju.

Ispèjimai

Prieš bet kokį priežiūros ar valymo veiksmą reikia išjungti gartraukį iš elektros tinklo, ištraukiant iš lizdo kištuką arba išjungiant pagrindinį jungikli.

Atlikdami bet kokį montavimo ar valymo veiksmą, mūvėkite darbines pirštines. Vaikai nuo 8 metų amžiaus ir žmonės, turintys fizinę, jutiminę ar protinę negalią arba neturintys patirties ar reikiamų žinių, įrenginį gali naudoti tik prižiūrimi už juos atsakingo asmens arba gavę atitinkamus nurodymus dėl saugaus įrenginio naudojimo ir supratę visus pavojus, susijusius su jo naudojimu.

Vaikams neturi būti leidžiama žaisti su įrenginiu.

Vaikai neturi atlikti valymo ir priežiūros veiksmų be suaugusiųjų priežiūros.

Patalpa turi būti gerai vėdinama, kai virtuvinis gartraukis naudojamas kartu su kitais dujiniais ar kitais su degiomis medžiagomis veikiančiais įrenginiais.

Gartraukj reikia dažnai valyti tiek iš išorės, tiek iš vidaus (BENT VIENA KARTA PER MĖNESI), kaip aiškiai nurodyta šioje priežiūros instrukcijų knygelėje.

Nesilaikant gartraukio valymo, filtrų valymo ir keitimo nurodymų padidėja gaisro pavojus.

Griežtai draudžiama po gartraukiu gaminti maistą ant ugnies.

Atvira ugnis pažeidžia filtrus ir gali sukelti gaisrą, todėl griežtai nurodoma jos vengti.

Kepant reikia prižiūrėti, kad neužsidegtų įkaitęs aliejus.

DĖMESIO! Viryklei veikiant, pasiekiamos gartraukio dalys gali labai įkaisti.

Dèmesio! Nejunkite jrenginio i elektros tinkla, kol nebaigète montuoti.

Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių parametrų ir saugos.

Įsiurbiamas oras negali būti nukreipiamas į vamzdyną, naudojamą dujinių ar kitų degių medžiagų pagrindu veikiančių įrenginių išskiriamiems dūmams šalinti. Niekuomet ne- naudokite gartraukio tinkamai neįrengę grotelių!

NIEKUOMET nenaudokite gartraukio kaip atra- mos, nebent aiškiai nurodyta kitaip.

Montuodami naudokite tik kartu su gaminiu tiekiamus tvirtinimo varžtus, o jeigu jų negavote, kitus tinkamos rūšies varžtus. Naudokite montavimo instrukcijose nurodyto tinkamo ilgio varžtus. Kilus dvejonių, kreipkitės į igaliotajį priežiūros centra ar panašios srities kvalifikuotą personalą.

DĖMESIO! Varžtus ir kitus tvirtinimo elementus pritvirtinus ne pagal šiose instrukcijose pateiktus nurodymus, gali kilti su elektra susijęs pavojus.

Gamintojas neprisiima jokios atsakomybės už įvairius nepatogumus, nuostolius ar gaisrus, kuriuos gali sukelti įrenginys dėl šioje instrukcijų knygelėje pateiktų nurodymų nesilaikymo.

Kadangi nuolat siekiame gerinti kokybę, pasiliekame teisę keisti gaminių technines, funkcines ir estetines savybes pagal produkcijos tobulinimo patirtį. Norint užtikrinti tinkamą gartraukio modelio su išoriniu varikliu veikimą, būtina naudoti to paties gamintojo ištraukiamajį bloką (išorinį variklij).

Šis prietaisas pažymėtas pagal ES direktyvą 2012/19/EC dėl elektros ir elektroninės įrangos atlieku (EEl atlieku). Pasirūpindamas, kad ga-minys būtu išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, jog gaminys negali būti išmetamas su buitinėmis atliekomis, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą, kad elektriniai ir elektroniniai prietaisai būtų perdirbami ir naudojami pakartotinai. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio atliekų tvarkymą, surinkimą ir pakartotinį naudojimą, kreipkitės į specialią vietinę įstaigą, buitinių atliekų surinkimo centra į ar parduotuvę, kurioje gaminys pirktas.

[renginys suprojektuotas, išbandytas ir paga- mintas pagal šiuos standartus:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: kai pradedate virti ar kepti, ijkunkite gartraukį, nustatykite mažiausią greitį ir, baigę virti ar kepti, palikite jį veikti dar kelioms minutėms. Greitį didinkite tik jei susikaupia daug dūmų ar garų, o intensyvaus veikimo (booster) funkciją naudokite tik kraštutiniais atvejais. Norėdami užtikrinti kvapų sugerties efektyvuma, keiskite anglies filtrą (-us). Norėdami užtikrinti riebalų filtro (-ų) veiksmingumą, valykite jį (juos). Kad įrenginys veiktų efektyviai ir nepernelyg triukšmingai, naudokite didžiausio šiame vadove nurodyto skersmens kanalus.

Naudojimas

Gartraukis gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Oro ištraukimo režimas

Garai išstumiami i išorę per išleidimo vamzdį, pritvirtintą prie jungės.

Vamzdžio skersmuo turi atitikti sujungimo žiedo skersmenj.

Dèmesio! Išleidimo vamzdis nepridedamas, jī reikia pirkti atskirai. Horizontalioje dalyje vamzdis turi būti šiek tiek nukreipiamas į viršų (apie 10°), siekiant palengvinti oro išleidimą į išorę. Jei gartraukyje yra anglies filtrų, juos reikia išimti.

Filtravimo režimas

Prieš išleidžiant į patalpa, iš oro pašalinami riebalai. Norint naudotis šios versijos gartraukiu, privaloma įrengti papildomą filtravimo aktyviaja anglimi sistemą.

Pastaba: cirkuliuojantis oras, perėjęs anglies filtrus, patenka atgal i virtuvę vamzdžiu, kuriuo oras nukreipiamas i vieną spintelės šoną.

Montavimas

Pastaba: gartraukis turi būti montuojamas taip, kad jī ir jo elektronines dalis visuomet būtų ga-lima pasiekti prireikus atlikti techninės priežiūros darbus.

IŠPĖJIMAS: metalinę dėžutę su elektroniniais komponentais pritvirtinkite ne mažesniu nei 65 cm nuo dujinės kaitlentės arba 65 cm atstumu nuo traukos taško.

PATARIMAS: rekomenduojama metalinę déžutę su elektroniniais komponentais jrengti bent 10 cm atstumu nuo žemės ir pakankamu atstu-mu nuo bet kokių šilumos šaltinių (pvz., orkaitės ar kaitlentės).

Jei dujinės viryklės montavimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Gartraukį prie elektros tinklo turi prijungti kvalifikuotas ir specializuotas techninis personalas. Elektros tinklo įtampa turi atitikti įtampa, nurodytą etiketėje, priklijuotoje gartraukio viduje. Jei yra kištukas, jį reikia jungti į galiojančius norminius aktus atitinkantį elektros lizdą, esantį prieinamoje vietoje ir po gartraukio sumontavimo. Jeigu kištuko nėra (jungiama tiesiogiai prie elektros tinklo) arba prieinamoje vietoje nėra elektros lizdo, turi būti naudojamas dvipolis jungiklis, pagal visas įrengimo taisykles užtikrinantis visišką atjungimą nuo elektros tinklo esant per aukštai III kategorijos įtampai.

Dèmesio! Prieš vėl jungdami gartraukį prie elektros tinklo ir tikrindami, ar jis tinkamai veikia, visada įsitikinkite, kad tinklo kabelis įrengtas tinkamai.

Montavimas

Prieš pradėdami montuoti įrengini, įsitikinkite, kad nė viena jo sudedamoji dalis nepažeista ir nesugadinta. Priešingu atveju montuoti nepradėkite, susisiekite su platintoju. Be to, atidžiai perskaitykite visus toliau pateiktus svarbius nurodymus.

Naudokite ne ilgesni nei 5 metru oro išleidimo vamzdji.

• Rekomenduojama riboti jungiamojo vamzdžio linkių skaičių, nes kiekvienas linkis mažina traukos efektyvumą, skaičiuojamą 1 ilginiui metrui (pvz., jeigu yra du 90° linkiai, vamzdis turi būti ne ilgesnis nei 3 metrai).
• Venkite staigiai keisti vamzdžio kryptj.
• Naudokite 150 mm skersmens vamzdj. Skersmuo turi būti vienodas per visą vamzdžio ilgj.
• Naudokite vamzdį iš norminiuose aktuose nurodytų medžiagų.
  • Gamintojas neprisiima atsakomybės už netinkamą gaminio veikimą arba jo keliamą triukšmą ir neteikia jokios garantijos, jeigu gaminį montuodamas klientas nesilaikė instrukcijoje pateiktų reikalavimų.

Prieš grężiant angą, būtina įsitikinti, kad spintelės vidinėje dalyje, gartraukio tvirtinimo lygyje, nėra jokių spintelės elementų ar kitų ypatumu, dėl kurių būtų neįmanoma tinkamai sumontuoti gaminį. Taip pat įsitikinkite, kad gartraukio ir kaitlentės matmenys atitinka spintelės dydį ir juos galima sumontuoti tinkamai.

- Kaitlentės galinėje dalyje išgręžkite toliau nurodytų matmenų stačiakampio formos angą: (1 pav.).

822mm X 100mm.

Jeigu naudojate modeli su jrengtu varikliu, at-sukite varžtus ir išimkite ištraukiamajl bloka, kad galėtumėte jdėti ištraukimo įtaisą i išgręžtą angą.

• ldėkite gartraukį i išgręžtą angą iš viršaus, kaip pavaizduota piešinyje (2 pav.).
• Jeigu naudojate modeli su krašte jrengtu varikliu, jdėkite ištraukiamajį bloką taip, kad ištraukiamas oras būtų nukreipiamas norima kryptimi – į viršų arba į apačią (5 pav.). Variklis gali būti montuojamas tiek gartraukio priekinėje, tiek galinėje dalyje. Baigę montuoti variklį, su-montuokite oro išleidimo vamzdį.

Jeigu naudojate modeli su išoriniu varikliu, paděkite ištraukiamají bloką (išorinį variklj) tinkamoje vietoje ir paruoškite ištraukiamo oro išleidimo vamzdį. Išdėstykite oro išleidimo vamzdį tarp išorinio variklio ir gartraukio. Pasirinkite vieną iš penkių oro išleidimo būdų (6 pav.) ir sumontuokite komplekte esančią jungti.

Baigę montuoti ir ijunge gamini į elektros tinklą, pakelkite ištraukimo įtaisą, paspausdami priekinę dalį, kaip pavaizduota 7 pav. Įdėkite anglies filtrus, jeigu naudojate filtruojamajį modelį (anglies filtrai tiekiami atskirai, specialiame rinkinyje), riebalų filtrus (žiūrėkite 8 pav.), įdėkite priekinį stiklą, kaip pavaizduota 9 pav. Būkite atsargūs įspausdami stiklą – žr. 10 pav.

- Padėkite metalinę dėžutę su elektroniniais komponentais lengvai prieinamoje vietoje taip, kad prireikus būtų galima atlikti priežiūros darbus, ir prijunkite jos elektros jungtis prie gartraukio (11 pav.).

Veikimas

Norint užtikrinti tinkamą gaminio veikimą, reikia atidaryti nuimamają dėžutę, kaip nurodyta toliau.

Paspauskite stiklą žemyn, kaip pavaizduota 12 pav. – dėžutė atsiskirs ir atsidarys.

Atsidarius nuimamajai dėžutei, galima jungti traukos varikli naudojant pavaizduotą valdymo mygtukų skydelį.

Dėžutė uždaroma analogiškai – reikia spausti priekinį stikla, kol ji visiškai užsidarys.

T1. Laikmačio ijungimo ir išjungimo mygtukas: paspau-skite norėdami ijungti automatinio išjungimo funkcija: 1 greitis – 20 minučių 2 greitis – 15 minučių 3 greitis – 10 minučių Intensyvus greitis – 5 minutės
T2. Traukos greičio (galios) mažinimo mygtukas OFF 1: paspauskite kelis kartus, norėdami sumažinti greitį iki gartraukio išsijungimo. OFF 2: įrenginiui veikiant bet kokiu greičiu, laikykite nuspaudę.
T3. Ijungimo (ON) ir traukos greičio (galios) didinimo (1, 2, 3, intensyvus) mygtukas

Intensyvus greitis veikia 5 minutes. Praėjus šiam laikui automatiškai nustatomas 2 greitis.

Filtrų prisotinimo indikatorius

Gartraukis perspėja apie būtinybę atlikti filtrų priežiūrą:

Riebalų filtras (apytiksliai kas 40 naudojimo valandų): visi šviesos diodai skleidžia żydrą šviesą.

Aktyviosios anglies kvapų filtras (apytiksliai kas 160 naudojimo valandų): visi šviesos diodai skleidžia žydrą šviesą, o šviesos diodai L2 ir L3 mirksi.

Filtrų prisotinimo indikatoriaus išjungimas

Atlikę filtrą priežiūrą, paspauskite ir palaikykite mygtukus T1 ir T3 – šviesos diodai L1, L2 ir L3 kurį laiką pamirksi, skleisdami żydrą šviesą, ir išsijungia.

Aktyviosios anglies kvapų filtro prisotinimo indikatoriaus funkcijos ijungimas

Paprastai šio indikatoriaus funkcija yra išjungta. Norėdami ją ijungti, atlikite tokius veiksmus:

Išjunge gartraukį, vienu metu paspauskite ir palaikykite mygtukus T1 ir T2: iš pradžių įsijungia L1, vėliau – L2 ir L3, o nuspaustus mygtukus atleidus šviesos diodai L2 ir L3 ima mirksėti – tai reiškia, kad funkcija ijungta.

Anglies filtro prisotinimo indikatoriaus išjungimas:

pakartokite išvardytus veiksmus – iš pradžių vienu metu įsijungia šviesos diodai L1, L2 ir L3, o nuspaustus mygtukus atleidus šviesos diodai L2 ir L3 išsijungia – tai reiškia, kad funkcija išjungta.

PRIEŽIŪRA

Riebalų filtras

Sulaiko kepant ar verdant i orą patenkančių riebalų daleles. Filtrą valykite kartą per mėnesį (arba kai nurodo filtrų prisotinimo indikacijos sistema, jei ji yra turimame modelyje). Valykite švelniais valikliais rankomis arba plaukite indaplovėje žemoje temperatūroje trumpu ciklu.

Plaunant indaplovėje, metalinis riebalų filtras gali prarasti spalva, bet jo filtravimo savybės išlieka nepakitusios.

Aktyviosios anglies filtras (tik filtravimo modelyje) Naikina nemalonius kvapus, atsirandančius gaminant maistą. Anglies filtras prisisotina naudojant ilgą laiką, priklausomai nuo viryklės rūšies ir riebalų filtro valymo reguliarumo. Bet kuriuo atveju kasetę reikia keisti ne dažniau kaip kas keturis mėnesius.

Išėmus riebalų filtrus, galima įdėti anglies filtrus (8 pav.).
