Tip izdelka	Akumulatorski vrtalnik-izvijač
Znamka	Parkside
Model	PABSP 20 Li C3
Nazivna napetost	20 V ---
Tip akumulatorja	Litij-ionski, 20 V, 4 Ah (PAPS 204 A1)
Kapaciteta akumulatorja	80 Wh
Prostotna hitrost (1. prestava)	0 – 500 min⁻¹
Prostotna hitrost (2. prestava)	0 – 2000 min⁻¹
Maksimalni navor	60 Nm
Maks. premer vrtanja (jeklo)	13 mm
Maks. premer vrtanja (les)	38 mm
Tip vpenjalne glave	Hitro vpenjalna glava, max. ∅ 13 mm
Prenos	2 mehanski prestavi
Raven zvočnega tlaka (LₚA)	81,9 dB(A) (negotovost K=5 dB)
Raven zvočne moči (LₜA)	92,9 dB(A) (negotovost K=5 dB)
Vibracije roka-roka (vrtanje kovin)	< 2,5 m/s² (negotovost K=1,5 m/s²)
Napajanje polnilnika	230-240 V ~, 50 Hz, 120 W
Čas polnjenja (akum. 4 Ah)	60 minut
Posebne funkcije	LED osvetlitev, Bluetooth, aplikacija Lidl Home, nadzor navora, blokada gredi, protiblokirna vpenjalna glava
Vzdrževanje	Čistite s suho krpo in mehko krtačo; ne uporabljajte agresivnih izdelkov
Garancija	5 let
Pomoč strankam Francija	0800904879 / [e-mail]

Pogosto zastavljena vprašanja - PABSP 20 Li C3 PARKSIDE

Kako zamenjati hitrost na vrtalniku Parkside PABSP 20 Li C3?

Za menjavo hitrosti se prepričajte, da je izdelek ustavljen. Potisnite izbirnik hitrosti (4) naprej za 1. prestavo (visok navor, nizka hitrost) ali nazaj za 2. prestavo (visoka hitrost, nizek navor). Nikoli ga ne uporabljajte, ko motor teče.

Kako vstaviti ali odstraniti akumulator?

Za odstranitev akumulatorja pritisnite gumb za sprostitev (12) in potegnite akumulator navzgor. Za vstavljanje poravnajte akumulator z ročajem in ga potiskajte, dokler ne zaskoči. Pred kakršnim koli posegom stikalo za smer vrtenja (5) postavite v sredinski položaj, da blokirate stikalo za vklop/izklop.

Kako nastaviti navor privijanja?

Obrnite obroč za nastavitev navora (3) na želeno raven. Za majhne vijake ali mehke materiale izberite majhno številko; za velike vijake ali trde materiale veliko številko. V načinu vrtanja obrnite obroč na simbol svedra (najvišji položaj).

Kako uporabljati aplikacijo Lidl Home s tem vrtalnikom?

Prepričajte se, da je akumulator vstavljen in da je Bluetooth omogočen (3 sekunde držite gumb za raven napolnjenosti). Odprite aplikacijo Lidl Home, izberite Dodaj napravo in sledite navodilom. Nato boste lahko spremljali stanje akumulatorja, nastavljali načine delovanja in posodabljali vdelano programsko opremo.

Kako očistiti in vzdrževati vrtalnik?

Pred čiščenjem odstranite akumulator in pustite, da se ohladi. Uporabite suh krpo in mehko krtačo za odstranitev prahu, zlasti iz prezračevalnih odprtin. Nikoli ne uporabljajte kemikalij ali abrazivnih sredstev. Orodje shranjujte na suhem mestu, zaščitenem pred zmrzaljo.

Kaj storiti, če se vpenjalna glava blokira in se ne more več zapreti?

Izdelek je opremljen s funkcijo proti blokiranju. Če se vpenjalna glava ne zapre (rožljajoč zvok), obrnite obroč vpenjalne glave v smeri urnega kazalca do določene točke, nato naglo v nasprotni smeri urnega kazalca, da prekinete blokado. Po potrebi ponovite.

Kakšen je čas polnjenja za akumulator 4 Ah?

S hitrim polnilnikom PLG 20 C3 se akumulator 4 Ah (tip PAPS 204 A1) napolni v 60 minutah. Za akumulator 2 Ah je potrebnih 35 minut; za 8 Ah 120 minut. Polnjenje je mogoče prekiniti brez škode.

Kako dolgoročno shraniti akumulator?

Akumulator shranjujte delno napolnjen, med 40 in 60 % (rdeča in oranžna indikatorja svetita). Idealna temperatura je 20 do 26 °C. Vsake 3 mesece preverite raven in po potrebi ponovno napolnite.

Kakšna so bistvena varnostna navodila?

Vedno nosite zaščitna očala in zaščito sluha. Delovno območje naj bo čisto in dobro osvetljeno. Nikoli ne vrtajte v zelo trde materiale, kot je beton. Uporabljajte samo akumulatorje Parkside X 20 V Team in priloženi polnilnik. V primeru okvare izklopite orodje in odstranite akumulator.

Kako posodobiti vdelano programsko opremo vrtalnika?

Povežite akumulator z aplikacijo Lidl Home, izberite Informacije o napravi nato Različica vdelane programske opreme. Če je na voljo posodobitev, jo zaženite. Med posodobitvijo (približno 5 minut) ne odklopite akumulatorja in ne uporabljajte orodja. LED indikator med prenosom utripa 5-krat na sekundo.

NAVODILA ZA UPORABO PABSP 20 Li C3 PARKSIDE

Navodila za upravljanje in varnostna opozorila

Potrebujete (za uporabo z aplikacijo Lidl Home).... Stran 266

Opis delov.... Stran 266

Tehnični podatki. Stran 266

Tržni napotki. Stran 267

Splošni varnostni napotki za električna orodja .... Stran 268

Varnostna navodila za vrtalnike. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 270

Zmanjšanje tresljajev in hrupa .... Stran 271

Obnašanje v nujnem primeru. Stran 271

Ostale nevarnosti.... Stran 271

Varnostni napotki za polnilnike .... Stran 272

Pred prvo uporabo.... Stran 273

Dodatna oprema .... Stran 273

Odstranjevanje/vstavljanje baterijskega paketa .... Stran 273

Preverjanje stanja napolnjenosti baterijskega paketa .... Stran 274

Polnjenje baterijskega paketa .... Stran 274

Vstavljanje/odstranjevanje vsadnega orodja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 274

Preizkusni tek.... Stran 275

Uporaba Stran 275

Izbira prestave.... Stran 275

Nastavljanje smeri vrtenja .... Stran 275

Reguliranje števila vrtljajev. Stran 276

Vklop in izklop.... Stran 276

Nastavitev hitrosti. Stran 276

Delovna svetilka LED .... Stran 276

Navodila za delo .... Stran 276

Povezovanje izdelka z aplikacijo Lidl Home .... Stran 277

Vklopite/izklopite funkcijo Bluetooth polnilne baterije. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 277

Povezovanje izdelka z aplikacijo Lidl Home .... Stran 277

Funkcije aplikacije Lidl Home .... Stran 278

Povrnitev tovarniških nastavitev .... Stran 281

Določila o varovanju osebnih podatkov. Stran 281

Preklic seznanitve z izdelkom in brisanje podatkov iz aplikacije . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 281

Težave z aplikacijo - pogosto zastavljena vprašanja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 281

Čiščenje in nega.... Stran 281

Čiščenje Stran 281

Vzdrževanje.... Stran 282

Popravila Stran 282

Shranjevanje Stran 282

Prevoz. Stran 282

Odstranjevanje .... Stran 282

Izjava EU o skladnosti .... Stran 284

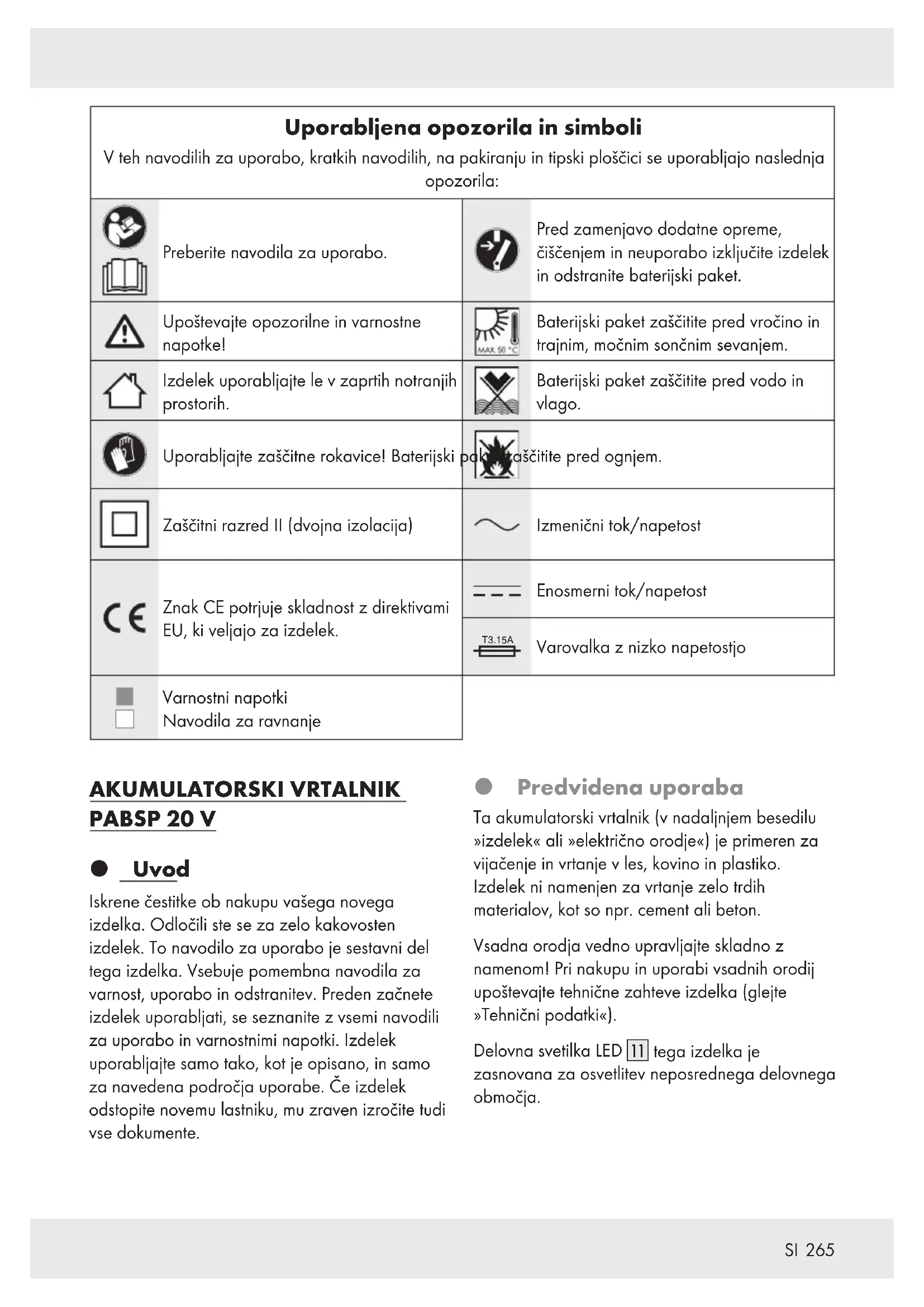

Uporabljena opozorila in simboliV teh navodilih za uporabo, kratkih navodilih, na pakiranju in tipski ploščici se uporabljajo naslednja opozorila:
	Preberite navodila za uporabo.		Pred zamenjavo dodatne opreme, čiščenjem in neuporabo izključite izdelek in odstranite baterijski paket.
	Upoštevajte opozorilne in varnostne napotke!		Baterijski paket zaščitite pred vročino in trajnim, močnim sončnim sevanjem.
	Izdelek uporabljajte le v zaprtih notranjih prostorih.		Baterijski paket zaščitite pred vodo in vlago.
	Uporabljajte zaščitne rokavice! Baterijski paket zaščitite pred ognjem.
	Zaščitni razred II (dvojna izolacija)		Izmenični tok/napetost
	Znak CE potrjuje skladnost z direktivami EU, ki veljajo za izdelek.		Enosmerni tok/napetost
		T3.15A	Varovalka z nizko napetostjo
	Varnostni napotkiNavodila za ravnanje

AKUMULATORSKI VRTALNIK

PABSP 20 V

Uvod

Iskrene čestitke ob nakupu vašega novega izdelka. Odločili ste se za zelo kakovosten izdelek. To navodilo za uporabo je sestavni del tega izdelka. Vsebuje pomembna navodila za varnost, uporabo in odstranitev. Preden začnete izdelek uporabljati, se seznanite z vsemi navodili za uporabo in varnostnimi napotki. Izdelek uporabljajte samo tako, kot je opisano, in samo za navedena področja uporabe. Če izdelek odstopite novemu lastniku, mu zraven izročite tudi vse dokumente.

Predvidena uporaba

Ta akumulatorski vrtalnik (v nadaljnjem besedilu »izdelek« ali »električno orodje«) je primeren za vijačenje in vrtanje v les, kovino in plastiko. Izdelek ni namenjen za vrtanje zelo trdih materialov, kot so npr. cement ali beton.

Vsadna orodja vedno upravljajte skladno z namenom! Pri nakupu in uporabi vsadnih orodij upoštevajte tehnične zahteve izdelka (glejte »Tehnični podatki«).

Delovna svetilka LED 11 tega izdelka je zasnovana za osvetlitev neposrednega delovnega območja.

Druge uporabe ali spremembe izdelka se štejejo za nenamenske in lahko povzročijo tveganja, kot so smrt, poškodbe ali škoda. Za škodo, nastalo pri nestrokovni uporabi, proizvajalec ne prevzame jamstva. Izdelek ni primeren za komercialne ali druge namene.

S tem izdelkom lahko uporabljate aplikacijo Lidl Home.

Obseg dobave

OPOZORILO!

Izdelki in embalažni materiali niso otroške igrače! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost zaužitja in zadušitve!

1 Akumulatorski vrtalnik 20 V PABSP 20 Li C3
1 Baterijski paket PAP 204 A1 *
1 Hitri polnilnik PLG 20 C3 *
1 Držalo za pas
1 Kratka navodila

- Potrebujete (za uporabo z aplikacijo Lidl Home)

Mobilna naprava:

iOS 9.0 ali novejši

Android 5.0 ali novejši

Opis delov

Slika A:

1 Vpenjalna glava
2 Obroč vpenjalne glave
3 Puša navora
4 Stikalo za izbiro prestave
5 Stikalo za smer vrtenja/blokada vklopa
6 Stikalo za vklop/izklop/regulacija števila vrtljajev
7 Ročaj
8 Držalo za nastavke (magnetno)
9 Držalo za pas

10 Baterijski paket *
11 Delovna svetilka LED
20Lučka LED za stanje povezave

Slika B:

10 Baterijski paket *
12 Tipka za sprostitev baterijskega paketa
13 Tipka (nivo polnjenja)
14 Lučke LED za napolnjenost (rdeča/oranžna/ zelena)

Slika C:

10 Baterijski paket *
15Polnilnik (hitri polnilnik) *
16Priključni kabel z omrežnim vtičem
17Lučka LED za kontrolo polnjenja - zelena
18 Lučka LED za kontrolo polnjenja - rdeča

Ni prikazano:

19Ohišje za prenašanje

Tehnični podatki

Akumulatorski

vrtalnik PABSP 20 Li C3

Tip: Litij-ionski
Nazivna napetost: 20 V ---
Zmogljivost: 4 Ah
Energijska vrednost: 80 Wh
Število baterijskih celic: 5
Frekvenčna moč: ≤ 20 dBm
Frekvenčni pas: 2400-
2483,5 MHz
Temperatura: maks. +50 °C

Hitri polnilnik PLG 20 C3 \*

Vhod:

Nazivna napetost: 230–240 V \~

Nazivna frekvenca: 50 Hz

Nazivna moč: 120 W

Varovalka (notranja): 3,15 A/T3.15A

Izhod:

Zaščitni razred: II/☐

* Polnilna baterija in hitra polnilna naprava nista priloženi

Čas polnjenja:

Tip polnilne baterije PAP 20 B1, 2,0 Ah (naprodaj ločeno): 35 minut
Tip polnilne baterije PAP 20 B3, PAPS 204 A1, 4,0 Ah (naprodaj ločeno): 60 minut
Tip polnilne baterije PAPS 208 A1, 8,0 Ah (naprodaj ločeno): 120 minut

Priporočena temperatura okolice:

Med polnjenjem: od +4 do +40 °C

Med delovanjem: od +4 do +40 °C

Med skladiščenjem: od +20 do +26 °C

Emisije hrupa

Izmerjene vrednosti so bile določene v skladu z EN 62841. Z A ocenjena raven hrupa električnega orodja je običajno:

Nivo zvočnega tlaka L _pA : 81,9 dB(A)

Nivo zvočne moči L_WA : 92,9 dB(A)

Negotovost K_WA : 5 dB

Vrednosti emisije tresljajev

Skupne vrednosti vibracij (vsota vektorjev treh smeri), določena v skladu z EN 62841:

Vrtanje v kovine:

Tresljaji na dlaneh/rokah < 2,5 m/s ^2 a _h,D : (1,094 m/s ^2 )

Negotovost K: 1,5 m/s ^4

OPOZORILO!

Nosite zaščito za sluh!

OPOMBA

Navedena skupna vrednost vibracij in deklarirana vrednost emisije hrupa so bili izmerjeni v skladu s standardiziranim preskusnim postopkom in se lahko uporabijo za primerjavo enega električnega orodja z drugim.
Navedena skupna vrednost vibracij in navedena vrednost emisije hrupa se lahko uporabita tudi za predhodno oceno obremenitve.

OPOZORILO!

Vibracije in emisije hrupa med dejansko uporabo električnega orodja lahko odstopajo od referenčnih vrednosti, advisno od vrste in načina uporabe električnega orodja, zlasti od vrste obdelovanca, ki ga obdelujete.
Poskusite čim bolj zmanjšati vpliv tresljajev in hrupa. Primeri ukrepov za zmanjšanje izpostavljenosti tresljajev vključujejo uporabo rokavice med uporabo orodja in omejevanjem delovnega časa. V tem primeru je treba upoštevati vse dele obratovalnega cikla (na primer čas, ko je električno orodje izključeno in čas, v katerem je orodje vklopljeno, vendar deluje brez obremenitve).

Tržni napotki

☐ iOS in Apple sta registrirani blagovni znamki Apple Inc. v ZDA in drugih državah. App Store je registrirana blagovna znamka družbe Apple Inc.

□ Android, Gmail, Google Play in Google Assistant * so registrirane blagovne znamke družbe Google Inc.

□ Zigbee je registrirana blagovna znamka družbe The Zigbee Alliance.
□ Besedna znamka in logotipi Bluetooth® so zaščitene blagovne znamke v lasti podjetja Bluetooth® SIG, Inc. Vsakršna uporaba teh blagovnih znamk s strani podjetja OWIM GmbH je v okviru licence.
□ Blagovna znamka in trgovsko ime Parkside sta last njihovih lastnikov.
□ Vsa druga imena in izdelki so lahko blagovne znamke ali registrirane blagovne znamke zadevnih lastnikov.

* Google Assistant v določenih jezikih in državah ni na voljo.

Varnostni napotki

- Splošni varnostni napotki za električna orodja

OPOZORILO!

Preberite vse varnostne napotke, navodila, ilustracije in tehnične podatke, ki so priloženi električnemu orodju. Neupoštevanje navodil lahko povzroči električni udar, požar in hude telesne poškodbe.

Varnostni napotki in opozorila shranite za kasnejšo uporabo.

Izraz »električno orodje«, ki se uporablja v varnostnih napotkih, se nanaša na električno orodje na električni pogon (z napajalnim kablom) in električno orodje s polnilno baterijo (brez napajalnega kabla).

1) Delovno območje mora biti čisto in dobro osvetljeno. Nered ali slabo osvetljeno delovno mesto lahko povzročita nesreče.

2) Ne delajte z električnim orodjem v potencialno eksplozivnem okolju, kjer so prisotne vnetljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki lahko vžgejo prah ali hlape.
3) Med uporabo električnega orodja morajo otroci in druge osebe biti izven dosega. Z odvračanjem lahko izgubite nadzor nad električnim orodjem.

Električna varnost

1) Vtič električnega orodja se mora prilegati v vtičnico. Vtiča ne smete v nobenem primeru spremeniti. Ne uporabljajte vtikača skupaj z električno ozemljenimi električnimi orodji. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara.

2) Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so cevi, grelniki, peči in hladilniki. Če je vaše telo ozemljeno, je prisotno povečano tveganje električnega udara.

3) Električna orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje poveča tveganje električnega udara.

4) Priključnega kabla ne uporabljajte za druge namene, za prenos električnega orodja, obešanje ali vlečenje vtiča iz vtičnice. Priključni kabel držite izven dosega vročine, olja, ostrih robov ali gibljivih delov. Poškodovani ali zavozlani priključni kabel zvišuje tveganje električnega udara.

5) Če z električnim orodjem delate na prostem, uporabljajte samo podaljške, primerne za uporabo na prostem. Uporaba podaljška, primernega za zunanjo uporabo, zmanjšuje tveganje električnega udara.

6) Če je delovanje električnega orodja v vlažnem okolju neizogibno, uporabite zaščitno napravo za preostali tok. Uporaba zaščitne naprave za preostali tok zmanjša tveganje električnega udara.

Varnost oseb

1) Pri delu z električnim orodjem bodite vedno pozorni, pazite, kaj počnete in uporabite razum. Ne uporabljajte električnega orodja, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek neprevidnosti pri uporabi električnega orodja lahko povzroči resne poškodbe.

2) Nosite osebno zaščitno opremo in vedno uporabljajte zaščitna očala. Nošenje osebne zaščitne opreme, na primer maske proti prahu, nedrsečih zaščitnih čevljev, zaščitne čelade ali zaščite za sluh, ki ustreza vrsti in uporabi električnega orodja, zmanjšuje tveganje za poškodbe.

3) Izogibajte se nenamernim zago- nom. Prepričajte se, da je električno orodje izključeno, preden ga pove- žete z napajanjem in/ali vstavite polnilno baterijo, ter preden ga dvignete ali nosite. Če imate pri nošenju električnega orodja prst na stikalu ali električ- no orodje povežete z napajanjem, ko je že vključena, lahko to priveđe do nesreče.

4) Pred vklopom električnega orodja odstranite orodja za nastavitev ali ključe. Orodje ali ključ, ki se nahaja v vrtljivem delu električnega orodja, lahko povzroči poškodbe.

5) Izogibajte se nenormalni drži. Poskrbite za varno stabilnost in vedno ohranite ravnotežje. To vam omogoča, da v nepričakovanih okoliščinah bolje nadzirate električno orodje.

6) Nosite primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Lase in oblačila držite izven dosega gibljivih delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v gibljive dele.

7) Če je možna namestitev naprave za sesanje prahu in zbiranje prahu, jih je treba priključiti in pravilno uporabljati. Uporaba naprave za sesanje prahu lahko zmanjša tveganja zaradi prahu.

8) Ne postanite preveč samozavestni in ne prekoračite varnostnih pravil za električna orodja, tudi će ste na podlagi pogoste uporabe že seznanjeni z električnim orodjem.
Neprevidna uporaba lahko povzroči hude poškodbe v delcu sekunde.

Uporaba in ravnanje z električnim orodjem

1) Električnega orodja ne preobremenite. Uporabite ustrezno električno orodje za svoje opravilo.
Z ustreznim električnim orodjem delate bolje in varnejše v navedenem razponu zmogljivosti.

2) Ne uporabljajte električnega orodja, će je stikalo pokvarjeno.
Električno orodje, ki ga ni mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.

3) Napravo odklopite iz vtičnice in/ali odstranite polnilno baterijo, preden izvajate nastavitve na delih vsadnega orodja, zamenjate dodatno opremo ali električno orodje odložite. Ta varnostni ukrep preprečuje nenameren zagon električnega orodja.

4) Shranite električno orodje izven dosega otrok. Električnega orodja ne smejo uporabljati osebe, ki je ne poznajo ali niso prebrale teh navodil. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe.

5) Električna in vsadna orodja pazljivo vzdržujte. Preverite, ali gibljivi deli delujejo brezhibno in se ne zatikajo, preglejte, ali so deli zlomljeni ali poškodovani do te mere, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja morate poškodovane dele popraviti. Slabo vzdrževana električna orodja so vzrok za mnoge nesreče.

6) Orodja za rezanje ohranjajte čista in ostra. Temeljito vzdrževana orodja za rezanje z ostrimi rezili se redkeje zatikajo in jih je lažje upravljati.
7) Uporabljajte električna orodja in vsadna orodja ipd., v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvesti. Uporaba električnih orodij za druge, kot predvidene namene, lahko privede do nevarnih situacij.
8) Ročaji in oprijemne površine naj bodo suhi, čisti in brez olja in masti. Drseči ročaji in prijemalne površine ne omogočajo varnega upravljanja in nadzora električnega orodja v nepredvidenih situacijah.

Uporaba in ravnanje z baterijskimi orodji

1) Polnilne baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Zaradi polnilnika, ki je primeren za določen tip polnilnih baterij, obstaja tveganje za požar, će polnilnik uporabljate z drugimi polnilnimi baterijami.
2) V električnih orodjih uporabljajte samo v ta namen predvidene polnilne baterije. Uporaba drugih polnilnih baterij lahko povzroči poškodbe ali požar.
3) Neuporabljeno polnilno baterijo hranite proč od pisarniških sponk, kovancev, ključev, žebljev, vijakov ali drugih majhnih kovinskih predmetov, ki bi lahko povzročili stik med kontakti. Kratek stik med kontakti polnilne baterije lahko povzroči opekline ali požar.
4) Pri nepravilni uporabi lahko iz polnilne baterije izteka tekočina. Izogibajte se stiku s temi tekočinami. V primeru nenamernega stika sperite z vodo. Če tekočina pride v oči, poiščite dodatno zdravniško pomoč. Iztekajoča tekočine iz polnilne baterije lahko povzroči draženje koje ali opekline.

5) Ne uporabljajte poškodovanih ali spremenjenih polnilnih baterij. Poškodovane ali spremenjene baterije se lahko nepredvidljivo obnašajo in povzročijo požar, eksplozijo ali poškodbe
6) Polnilne baterije ne izpostavljajte ognju ali visokim temperaturam. Ogenj ali temperature nad 130 °C lahko povzročijo eksplozijo.
7) Upoštevajte vsa navodila za polnjenje in nikoli ne polnite polnilne baterije ali baterijskega orodja zunaj temperaturnega območja, ki je določeno v navodilih za uporabo. Nepravilno polnjenje ali polnjenje izven dovoljenega temperaturnega razpona lahko uniči polnilno baterijo in poveča nevarnost požara.

Servis

1) Električno orodje lahko popravlja samo kvalificirano osebje in samo z originalnimi nadomestnimi deli. S tem zagotovite ohranjanje varnosti električnega orodja.
2) Nikoli ne izvajajte vzdrževanja na poškodovanih polnilnih baterijah. Vzdrževanje polnilnih baterij sme opraviti samo proizvajalec ali pooblaščeni servisni center.

- Varnostna navodila za vrtalnike

1. Varnostna navodila za vsa dela

1) Med izvajanjem del, pri katerih lahko vsadno orodje ali vijak pridejo v stik s skritimi električnimi vodi, držite električno orodje samo na izoliranih ročajih. Stik s kablom pod napetostjo lahko povzroči prevajanje napetosti v kovinske dele naprave in povzroči električni udar.

2. Varnostna navodila pri uporabi dolgih vrtalnikov

1) Nikoli ne delajte z višjim številom vrtljajev, kot je največje dovoljeno število vrtljajev vrtalnika. Pri višjem številu vrtljajev se lahko sveder rahlo upogne, će se lahko prosto vrti brez stika z obdelovancem in povzroči poškodbe.
2) Vrtanje vedno začnite pri nizkem številu vrtljajev in medtem ko je sveder v stiku z obdelovancem. Pri višjem številu vrtljajev se lahko sveder rahlo upogne, će se lahko prosto vrti brez stika z obdelovancem in povzroči poškodbe.
3) Na sveder ne pritiskajte prekomernega pritiska in samo po dolžini. Vrtalniki se lahko upogibajo in zlomijo ali povzročijo izgubo nadzora in poškodbe.

Zmanišanje tresljajev in hrupa

Omejite čas uporabe, uporabite načine delovanja z manj tresljaji in hrupa in uporabljajte osebno zaščitno opremo za zmanjšanje vpliva tresljajev in hrupa.

Naslednji ukrepi pomagajo ublažiti tveganja zaradi tresljajev in hrupa:

Izdelek uporabite le v skladu s predvideno namensko uporabo in kot je opisano v teh navodilih.
■ Prepričajte se, da je izdelek brezhiben in dobro vzdrževan.
Uporabite ustrezna vsadna orodja za ta izdelek in se prepričajte, da so brezhibna.
Varno držite izdelek za ročaje/držalne površine.
Izdelek vzdržujte v skladu z navodili in zagotovite ustrezno mazanje (če je primerno).
Načrtujte svoj potek dela tako, da je uporaba izdelkov z visokimi tresljaji razporejena v daljšem časovnem obdobju.

Obnašanje v nujnem primeru

Seznanite se z uporabo tega izdelka na osnovi teh navodil za uporabo. Zapomnite si varnostne napotke in jih obvezno upoštevajte. To pomaga pri preprečevanju tveganj in nevarnosti.

Pri uporabi tega izdelka bodite vedno pazljivi, tako da lahko zgodaj prepoznate nevarnosti in se lahko ustrezno odzovete. S hitrim posredovanjem se lahko izognete resnim poškodbam in premoženjski škodi.
Izklopite izdelek pri okvari delovanja in izvlecite baterijski paket. Napravo mora pregledati ter po potrebi popraviti kvalificiran strokovnjak, preden jo ponovno začnete uporabljati.

Ostale nevarnosti

Tudi će izdelek upravljate pravilno, obstaja potencialna tveganje za telesne poškodbe in materialno škodo. V povezavi z zasnovo in izvedbo tega izdelka se lahko pojavijo naslednje nevarnosti, vključno z, vendar ne omejeno na:

Škodljive posledice za zdravje, ki se pojavijo zaradi emisij tresljajev, će izdelek uporabljate dalj časa, će izdelek nepravilno upravljate ali vzdržujete.
Poškodbe oseb ali stvarno škodo zaradi okvarjenih rezalnih orodij ali nenadnega udarca zakritega predmeta med uporabo.
- Nevarnost telesnih poškodb in premoženjske škode, ki jo povzročijo leteči predmeti.

OPOMBA

Ta izdelek med delovanjem ustvarja elektromagnetno polje! V določenih okoliščinah lahko to polje vpliva na aktivne ali pasivne medicinske vsadke! Da bi zmanjšali nevarnost za resne ali smrtne poškodbe, osebam z medicinskimi vsadki priporočamo, da se pred upravljanjem izdelka posvetujejo s svojim zdravnikom in proizvajalcem medicinskega vsadka!

● Varnostni napotki za polnilnike

To napravo lahko otroci od 8 leta in osebe z omejenimi fizičnimi, čutilnimi ali miselnimi sposobnostmi oziroma pomanjkljivimi izkušnjami in/ali znanjem uporabljajo samo, će so bili poučeni o varni uporabi naprave in razumejo nevarnosti, do katerih lahko pride pri taki uporabi.

Otroci se ne smejo igrati z napravo.

Otroci brez nadzora naprave ne smejo čistiti ali vzdrževati.

Baterije, ki niso namenjene za ponovno polnjenje, nikoli ne polnite.

Kršitev tega napotka vodi v opombo.

Če se priključni kabel poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno kvalificirana oseba, da tako prepreči nevarnosti.

Električnih delov ne izpostavljajte vlagi. Med čiščenjem izdelka nikoli ne potopite v vodo ali drugo tekočino, da preprečite električni udar. Naprave nikoli ne spirajte pod tekočo vodo. Upoštevajte navodila za čiščenje, vzdrževanje in popravila.

Naprava je predvidena samo za uporabo v zaprtih prostorih.

⚠ POZOR! Ta polnilnik je primeren samo za polnjenje baterijskih paketov naslednjih vrst:

Parkside 20 V Baterijski paket

PAP 20 B1	2 Ah 5 celic
PAP 20 B3	4 Ah 10 celic
PAPS 204 A1	4 Ah 5 celic
PAPS 208 A1	8 Ah 10 celic

Trenutni seznam združljivosti z baterijami je na voljo na spletni strani www.lidl.de/akku.

Brezžični prenos podatkov

Izdelek izklopite na letalih, v bolnišnicah, radijskih razdelilnicah ali v bližini medicinskih, elektronskih sistemov. Preneseni radijski signali lahko vplivajo na zmožnost delovanja občutljivih elektronskih naprav.

Izdelek naj bo vedno najmanj 20 cm oddaljen od srčnih spodbujevalnikov ali vstavljenih kardio-defibrilatorjev, saj bi elektro-magnetno sevanje lahko vplivalo na funkcionalnost srčnih spodbujevalnikov. Oddani radijski valovi lahko povzročijo motnje na slušnih aparatih.

Izdelka ne postavite v bližino vnetljivih plinov ali v potencialno eksplozijsko ogrožene prostore (npr. lakirnice), ko so radijske komponente vključene, saj lahko oddajani radijski valovi povzročijo eksplozijo ali požar. Domet radijskih valov je odvisen od pogojev v okolju.

Pri brezžičnem prenosu podatkov ni mogoče izključiti, da bodo podatke sprejele nepooblaščene druge osebe.

i

Posodobitev operacijskega sistema

Da bi ohranili najsodobnejše stanje izdelkov, je potrebno, da vedno posodabljate operacijski sistem svojega pametnega telefona in/ali tabličnega računalnika.
■ Redno posodabljajte operacijski sistem.

Pred prvo uporabo

Dodatna oprema

Za varno in pravilno uporabo tega izdelka se uporablija naslednja dodatna oprema, kot so na primer orodja in vsadna orodja:

■ Primerni nastavki za vrtanje
Primerni nastavki za vijačenje
Hladilno mazivo (rezalno olje) primerno za vrtanje v kovino
Primerna osebna zaščitna oprema

Orodja in vsadna orodja so na voljo pri specializiranih prodajalcih. Pri nakupu vedno upoštevajte tehnične zahteve tega izdelka (glejte »Tehnični podatki«).

V primeru dvoma se obrnite na usposobljenega strokovnjaka in upoštevajte nasvete strokovnega trgovca.

OPOMBA

V teh navodilih za uporabo boste našli informacije in napotke za različna vsadna orodja in njihova področja uporabe.
Prikazana vsadna orodja niso nujno vključena v obseg dobave (glejte »Obseg dobave«), temveč prikazujejo možne uporabe tega izdelka.

!

OPOZORILO

Ne uporabljajte dodatne opreme, ki jo Parkside ne priporoča. To lahko povzroči električni udar ali požar.

Ujemajoči baterijski paketi in polnilniki

Baterijski Parkside X 20 V Team

paket:

Polnilnik: Parkside X 20 V Team

i OPOMBA:

• Ko niste doma, izdelek ločite od električnega omrežja. S tem preprečite nehoten vklop izdelka.
  □ Izdelek lahko upravljate prek domačega omrežja W-Fi ali ročno brez omrežja W-Fi.
  □ Aplikacija Lidl Home je potrebna za upravljanje in nastavitev izdelka v domačem omrežju Wi-Fi.
  □ Aplikacija Lidl Home podpira operacijske sisteme iOS 9.0 in Android 5.0 ali novejše.
  ☐ Ta izdelek je združljiv z drugimi izdelki iz ponudbe Lidl Smart Home.

- Odstranjevanje/vstavljanje baterijskega paketa

!

PREVIDNO! NEVARNOST POŠKODB!

Vedno blokirajte stikalo za vklop/izklop 6, da preprečite nehoten zagon. Pred vstavljanjem/odstranjevanjem baterijskega paketa 10 potisnite stikalo za smer vrtenja 5 v srednji položaj (blokada vklopa).

Odstranjevanje baterijskega paketa: Pritisnite tipko za sprostitev baterijskega paketa 12. Odstranite baterijski paket 10 (sl. D).

Vstavljanje baterijskega paketa: Baterijski paket 10 poravnajte z ročajem in ga vstavite. Prepričajte se, da se baterijski paket zaskoči.

Baterijski paket lahko v izdelek vstavite le v eni smeri.

OPOMBA

Če je baterijski paket10 vstavljen v izdelek, trikrat utripne lučka LED za stanje povezave20 in nato šibko sveti.

● Preverjanje stanja napolnjenosti baterijskega paketa

(SI. B)

Preverjanje stanja napolnjenosti baterijskega paketa: Pritisnite tipko 13. Zasvetijo lučke LED za napolnjenost 14:

LED 14

Stanje polnjenja

Rdeča/oranžna/zelena Maksimum

Rdeča/oranžna Srednje

Rdeča Nizko

Polnjenje baterijskega paketa (Sl. C)

OPOMBA

Baterijski paket10 lahko polnite kadarkoli, ne da bi skrajšali življenjsko dobo.
Prekinitev postopka polnjenja ne poškoduje baterijski paket 10.

Napolnite baterijski paket10, če je pred uporabo srednje ali malo napolnjena.
Lučke LED za polnjenje (zelena 17 in rdeča 18) vas obveščajo o stanju polnilnika 15 in baterijskega paketa 10:

LED Stanje

Sveti rdeča lučka LED Polnjenje
	baterijskega paketa
Sveti zelena lučka LED Baterijski paket je napolnjen do konca
Utripata zelena in rdeča lučka LED	Okvara baterijskega paketa

Utripa rdeča lučka LED Baterijski paket je prehladen ali prevroč

Sveti zelena lučka LED (brez baterijskega paketa)

Polnilnik je pripravljen

Vstavite baterijski paket 10 v polnilnik 15.
Priključni kabel z omrežnim vtičem 16 polnilnika 15 povežite z vtičnico.
- Ko je baterijski pakel 10 napolnjen: Odstranite baterijski paket iz polnilnika 15. Priključni kabel z omrežnim vtičem 16 polnilnika izključite iz omrežne vtičnice.

Vstavljanje/odstranjevanje vsadnega orodja

PREVIDNO! NEVARNOST POŠKODB!

Vsadno orodje je lahko ostro in lahko med uporabo postane vroče. Zaradi tega pri rokovanju z vsadnim orodjem vedno uporabljajte zaščitne rokavice.

OPOZORILO!

Izdelek izklopite, odstranite baterijski paket 10 in počakajte, da se izdelek ohladi, preden opravite kakršna koli prilagajanja!

PREVIDNO! NEVARNOST POŠKODB!

Med delovanjem izdelka držite roke stran od vsadnega orodja.

PREVIDNO! NEVARNOST POŠKODB!

Po izklopu izdelka se vsadno orodje še nekaj časa premika. Ne dotikajte se premikajočega vsadnega orodja in ga ne zavirajte.

Izdelek je opremljen z avtomatskim zapahom vretena za odpiranje ali zapiranje vpenjalne glave 1 z obročem vpenjalne glave 2.

Odpiranje vpenjalne glave 1: Obračajte obroč vpenjalne glave 2 v nasprotni smeri urinega kazalca (sl. E).
Vstavite primerno vsadno orodje v vpenjalno glavo 1.
Zapiranje vpenjalne glave 1: Držite vsadno orodje v položaju. Obrnite obroč vpenjalne glave 2 v smeri urinega kazalca.

OPOMBA

Ta izdelek je opremljen z Röhm vpenjalno glavo s funkcijo proti blokiranju vpenjalne glave.
Če poskušate odpreti popolnoma odprto vpenjalno glavo 1, se za zaščito vpenjalne glave aktivira funkcija proti blokiranju.
Ko je funkcija proti blokiranju vpenjalne glave aktivirana, vpenjalne glave 1 ni mogoče zapreti z obračanjem obroča vpenjalne glave 2 v smeri urinega kazalca. Pri poskusu zapiranja vpenjalne glave, se zasliši hrup.
Deaktiviranje funkcije proti blokiranju vpenjalne glave 1: Obračajte obroč vpenjalne glave 2 v smeri urinega kazalca do določene stopnje. Nato nenadoma in hitro obrnite obroč vpenjalne glave 2 v nasprotni smeri urinega kazalca. Če je funkcija proti blokiranju vpenjalne glave še vedno aktivna, ponovite ta postopek. Po izklopu funkcije proti blokiranju lahko vpenjalno glavo 1 zaprete brez hrupa.

Preizkusni tek

OPOMBA

Pred prvim delom in po vsaki menjavi vsadnega orodja izvedite poskusno delovanje brez obremenitve. Izdelek takoj izklopite, če vsadno orodje deluje neenakomerno, če so prisotne večje vibracije ali če slišite nenavadne zvoke.

Pred uporabo preverite, ali je vsadno orodje pravilno nameščeno, tj. centrirano v vpenjalni glavi 1.
Vijačni nastavki so označeni z dimenzijami in obliko. Če niste prepričani, najprej vedno preizkusite, ali je nastavek v vijačni glavi pritrjen brez zračnosti.

Uporaba

- Izbira prestave

⚠️ POZOR! TVEGANJE POŠKODBE IZDELKA!

Stikala za izbiro prestave 4 ne uporabljajte, dokler se izdelek ne ustavi.

Stikalo za izbiro prestave 4 premaknite naprej ali nazaj (sl. F).

1. prestava:

Primerno za naslednje: Vijačenje

Število vrtljajev: Nizko

Navor: Visok

2. prestava:

Primerno za naslednje: Vrtanje

Število vrtljajev: Visok

Navor: Nizko

Nastavljanje smeri vrtenja

⚠️ POZOR! TVEGANJE POŠKODBE IZDELKA!

Stikala za smer vrtenja 5 ne obračajte, dokler izdelek ne miruje.

Smer vrtenja spremenite tako, da stikalo za smer vrtenja 5 pritisnete v desno ali levo (sl. G).
Če je stikalo za smer vrtenja 5 v srednjem položaju, je stikalo za vklop/izklop 6 blokirano.

Reguliranje števila vrtljajev

Ta izdelek je opremljen s krmiljenjem navora, ki sprosti vreteno iz pogona, ko je presežen predhodno nastavljen navor.

■ Navor lahko nastavite z obračanjem puše navora 3 (sl. H).
Majhni vijaki ali mehki materiali: Izberite nizko stopnjo (majhno število).
Veliki vijaki, trdi materiali ali će odvijate vijake: Izberite visoko stopnjo (visoko število).
Za vrtanje: Obrnite pušo navora 3 v položaj

Vklop in izklop

OPOMBA

V tem položaju zataknitev stikala za vklop/izklop 6 ni možna.

Vklop: Pritisnite stikalo za vklop/izklop 6 in ga zadržite pritisnjenega. Po potrebi nastavite hitrost (glejte »Nastavitev hitrosti«) (sl. I).
Izklop: Sprostite stikalo za vklop/izklop 6.

Nastavitev hitrosti

Hitrost lahko uravnavate s spreminjanjem jakosti pritiskanja stikala za vklop/izklop 6:

Pritisna sila Hitrost

Rahel pritisk: Nizka hitrost

Močen pritisk: Višja hitrost

Delovna svetilka LED

Ta izdelek je opremljen z delovno svetilko LED 11 za osvetljevanje neposrednega delovnega območja in izboljšanje vidljivosti v slabo osvetljenih okoljih.

Delovna svetilka LED ^11 se samodejno vklopi, ko izdelek vklopite.

OPOMBA

Delovna svetilka LED11 bo po izklopu izdelka svetila še približno 10 sekund.

● Navodila za delo

Navor

Manjši vijaki/nastavki se lahko poškodujejo, će nastavite previsok navor ali previsoko število vrtljajev.

Trd padec vijaka (v kovini)

- Posebno velik navor nastane npr. pri vijačenju kovin z uporabo nasadnih ključev. Izberite nizko število vrtljajev.

Mehek padec vijaka (npr. v mehkem lesu)

Tudi tu vijačite z nizkim številom vrtljajev, da na primer površine lesa pri stiku z glavo vijaka ne poškodujete. Uporabljajte globilnik.

Pri vrtanju v les, kovino in druge materiale

Pri majhnem premeru svedrov uporabljajte visoko število vrtljajev in pri velikem premeru svedrov nizko število vrtljajev.
- Pri trdih materialih izberite nizko število vrtljajev in pri velikem premeru svedrov nizko število vrtljajev.
Obdelovanec zavarujte ali pritrdite (če je mogoče) v vpenjalni napravi.
Mesto, na katerem želite vrtati, označite s točkalom ali žebljem. Za navrtanje izberite nizko število vrtljajev.
Vrteči se sveder večkrat potegnite iz vrtine, da odstranite ostružke in ostanke vrtanja.

Vrtanje v kovine

Uporabljajte svedre za kovino (HSS). Za doseganje najboljših rezultatov je treba sveder hladiti s hladilnim sredstvom (olje za rezanje). Svedre za kovino lahko uporabljate tudi za vrtanje v plastiko. Najprej s svedrom ∅ 3 mm izvrtajte začetno vrtino in se približajte želenemu premeru lukenj.

Vrtanje lesu

■ Uporabljajte svedre za les s konico za centriranje.
Globoke vrtine: Uporabljajte »kačaste svedre«.
Veliki premeri vrtin: Uporabljajte posebne svedre velikih premerov.
Majhne vijake lahko v mehek les privijete direktno, brez predhodnega vrtanja.

Držalo za pas

⚠️ PREVIDNO! NEVARNOST POŠKODB!

Preden izdelek obesite na pas: Stikalo za smer vrtenja 5 pritisnite v srednji položaj (blokiranje). Tako preprečite nenamerni vklop izdelka.

Z držalom za pas 9 lahko izdelek obesite na pas ali na hlačni žep.

● Povezovanje izdelka z aplikacijo Lidl Home

- Vklopite/izklopite funkcijo Bluetooth polnilne baterije

□ Pritisnite in držite tipko 13 na baterijskem paketu 10 3 sekunde, da aktivirate funkcijo Bluetooth. Zasveti oranžna lučka LED za napolnjenost 14. Funkcija Bluetooth je vklopljena. □ Sprostite tipko 13. □ Pritisnite in držite tipko 13 na baterijskem paketu 10 10 sekund, da izklopite funkcijo Bluetooth. Oranžna lučka LED za napolnjenost 14 se izklopi. Funkcija Bluetooth je izklopljena. V aplikaciji Lidl Home je izdelek prikazan kot brez povezave.

Povezovanje izdelka z aplikacijo Lidl Home

OPOMBA

Izdelek je mogoče uporabljati v povezavi z aplikacijo Lidl Home samo, ko je baterijski paket 10 vstavljen v izdelek.
Z aplikacijo Lidl Home lahko uporabljate in povežete samo polnilne baterije Smart Performance.

□ Pritisnite in držite tipko 13 na baterijskem paketu 10 3 sekunde, da vklopite funkcijo Bluetooth.
□ Aktivirajte funkcijo Bluetooth na pametnem telefonu.
□ Odprite aplikacijo Lidl Home.
□ Z aplikacijo Lidl Home lahko izdelek povežete na tri različne načine:

Prvo povezovanje izdelka z aplikacijo Lidl Home:

1. Na zavihku 📂 izberite Dodaj napravo Aplikacija Lidl Home poišče razpoložljive naprave. Aplikacija Lidl Home označi, ali so bile najdene razpoložljive naprave.

OPOMBA

Če aplikacija Lidl Home ne najde razpoložljivih naprav, nadaljujte z »Ni samodejnega predloga razpoložljivih naprav«.

1. Dotaknite se Dodaj, da si ogledate razpoložljive naprave na seznamu.

2. Dotaknite se √, da izberete baterijski paket 10.

OPOMBA

Izberite samo eno napravo naenkrat. Če so kljukice pri drugih izdelkih: Dotaknite se ⚙, da počistite oznake.

1. Dotaknite se +

2. Dotaknite se Opravljeno, da potrdite povezavo. Baterijski paket je naveden na zavihku in ga je mogoče izbrati.

3. Izberite baterijski paket. Podatke o AKUMULATORSKEM VRTALNIKU »PABSP 20 Li C3 (2201)« najdete pod Informacije o napravi.

OPOMBA

Če je pod Informacije o napravi prikazano Pametna naprava ni povezana: Preverite, ali je baterijski paket 10 vstavljena v izdelek. Preverite, ali lučka LED za stanje povezave 20 sveti.

OPOMBA

Če lučka LED za stanje povezave 20 ne sveti: Vstavite baterijski paket 10 v izdelek. Pritisnite stikalo za vklop/izklop 6 za 5 sekund. Lučka LED za stanje povezave 20 utripa nekaj sekund in nato zasveti. Podatke o AKUMULATORSKEM VRTALNIKU »PABSP 20 Li C3 (2201)« so prikazane pod Informacije o napravi.

Izdelki so bili že povezani z aplikacijo Lidl Home:

□ Dotaknite se zavihka na zavihku. Aplikacija Lidl Home poišče razpoložljive naprave. Aplikacija Lidl Home označi, ali so bile najdene razpoložljive naprave.

OPOMBA

Če aplikacija Lidl Home ne najde razpoložljivih naprav, nadaljujte z »Ni samodejnega predloga razpoložljivih naprav«.

Ni samodejnega predloga razpoložljivih naprav:

1. Dotaknite se + zavihka na zavihku
2. V levi stranski vrstici izberite Drugo.

3. Izberite Ostali-2. Indikator hitro utripa. Aplikacija Lidl Home poišče razpoložljive naprave.

4. Dotaknite se , da izberete baterijski paket 10 in dodate baterijski paket v aplikacijo.

5. Dotaknite se Naprej .

6. Dotaknite se Opravljeno . Prikaže se stran Pregled za paket baterij.

7. Podatke o AKUMULATORSKEM VRTALNIKU »PABSP 20 Li C3 (2201)« najdete pod Informacije o napravi.

OPOMBA

Posodobitev vgrajene programske opreme lahko spremeni funkcije aplikacije Lidl Home.

● Funkcije aplikacije Lidl Home

Če izberete baterijski paket, pridete na stran s pregledom baterijskega paketa.

□ V zgornjem oknu se prikaže kratki pregled baterijskega paketa z naslednjimi podrobnostmi: - Trenutna temperatura - Stanje - Čas do izpraznitve - Napolnjenost v %

- Če v zgornjem oknu potegnete v desno, s tem listate po diagramih, ki kažejo naslednje podrobnosti: - Krivulja temperature (rdeča črta kaže prag pregrevanja, črna pa trenutno temperatura polnilne baterije) - Krivulja polnilnega toka - Krivulja praznilnega toka - Krivulja kapacitete

Zapora baterije

☐ Določite kodo PIN, s katero lahko zaklenete in odklenete baterijski paket

Način baterijskega paketa

□ Izbiranje načinov delovanja:

• Moč
• Uravnoteženo
• EKO

- Strokovnjak

V načinu Strokovnjak lahko sami nastavite spodnjo mejo napetosti in največji dovoljeni trajni praznilni tok

Notify

□ Vklopite ali izklopite alarm za pregrevanje:

• V pametni telefon lahko dobite obvestilo, ko baterijski paket preseže prag pregrevanja
• Nastavitve obveščanja lahko vklopite ali izklopite s poljem Stikalo za alarm pregrevanja

□ Vklop/izklop prikaza napolnjenosti:

- Prikaz napolnjenosti baterijskega paketa vklopite/izklopite s poljem Oznaka polnilne baterije. Prikaz napolnjenosti baterijskega paketa čez kratek čas samodejno izgine

Stikalo °F/°C

□ Preklopite med stopnjami Celzija in Fahrenheit

Informacije

□ Pregled informacij o baterijskem paketu

Statistike

□ Prikaz naslednjih podatkov:

• Število ciklov polnjenja
• Število ciklov praznjenja
• Skupni čas delovanja

Nastavitve

□ Po izbiri baterijskega paketa se zgoraj desno prikaže simbol

□ Če znova pritisnete, lahko spremenite naslednje nastavitve baterijskega paketa:

• Simbol - določitev nove slike
• Ime - določitev novega imena
• Lokacija - določitev nove lokacije

□ V tem meniju imate dostop tudi do možnosti Informacije o napravi

Sprosti napravo

□ Drugim uporabnikom v istem gospodinjstvu lahko omogočite uporabo baterijskega paketa z aplikacijo Lidl Home

Pogosto zastavljena vprašanja

□ Preverjanje vgrajene programske opreme
□ Posodobitev vgrajene programske opreme poteka z Preveri posodobitev vgrajene programske opreme

Odstrani napravo

□ Glejte »Preklic seznanitve z izdelkom in brisanje podatkov iz aplikacije«

Akumulatorski vrtalnik

☐ Ko izberete Informacije o napravi »PABSP 20 Li C3« pod Polnilna baterija, se prikaže stran s pregledom za akumulatorski vrtalnik z naslednjimi podrobnostmi:

• Številka električnega orodja
• Ime električnega orodja
• Praznilni tok (v amperih)
• Hitrost motorja (vrt./min)

Način delovanja orodja

□ Izbiranje načinov delovanja:

- Moč - dopušča večji praznilni tok za zahtevne naloge

- EKO

□ Smer vrtenja električnega orodja se prikaže kot Desno ali Levo

Nastavitev zakasnitve izklopa svetilke

□ Zakasnitev izklopa delovne svetilke LED 11 po izklopu lahko nastavite na od 1 do 99 sekund
□ Statistike uporabe za akumulatorski vrtalnik se prikažejo takole:

• Skupni čas delovanja
• Število vklopov zaščite pred pregrevanjem
• Število izklopov
• Število vklopov pretokovne zaščite

Različica vgrajene programske opreme

□ Preverjanje vgrajene programske opreme električnega orodja:

- Če je ob različici prikazana rdeča pika, to pomeni, da je na voljo nova različica vgrajene programske opreme. Če izberete Različica vgrajene programske opreme, lahko izberete Posodobitev vgrajene programske opreme.

Vrstica stanja posodobitve kaže prenos nove vgrajene programske opreme v baterijski paket.

□ Posodobitev je uspela pomeni, da je bila nova vgrajena programska oprema uspešno prenesena v baterijski paket. Povezava baterijskega paketa z aplikacijo Lidl Home se prekine. Začne se posodobitev vgrajene programske opreme.

⚠️ POMEMBNO!

Med posodobitvijo vgrajene programske opreme utripa lučka LED za stanje povezave 20 petkrat na sekundo. Med posodobitvijo pametnega baterijskega paketa ne odklopite z akumulatorskega vrtalnika, saj bo ob neuspeli posodobitvi postal neuporaben. Med posodobitvijo se akumulatorski vrtalnik ne odziva, na primer na vklop stikala za vklop/izklop. Postopek posodabljanja traja približno 5 minut. Če je posodobitev vgrajene programske opreme uspela, utripa lučka LED za stanje povezave 5 sekund enkrat na sekundo. Akumulatorski vrtalnik se začne znova odzivati. Baterijski paket lahko povežete z aplikacijo Lidl Home, tako da upoštevate poglavje »Povezovanje izdelka z aplikacijo Lidl Home«.

Obnovitev povezave z akumulatorskim vrtalnikom

⚠️ POMEMBNO!

Če lučka LED za stanje povezave 20 izmenoma utripa enkrat oz. petkrat na sekundo, to pomeni, da je povezava prekinjena. Eden od razlogov je odklop baterijskega paketa z akumulatorskega vrtalnika med posodobitvijo vgrajene programske opreme. Akumulatorski vrtalnik ostane neuporaben, dokler znova ne vzpostavite povezave.

Povezavo z akumulatorskim vrtalnikom znova vzpostavite takole:

1. Baterijski paket pritrdite na akumulatorski vrtalnik.
2. Pritisnite stikalo za vklop/izklop 6. Lučka LED za stanje povezave 20 izmenoma utripa enkrat oz. petkrat na sekundo.

3. Na mobilni napravi vklopite vmesnik Bluetooth.

4. Tipko (naboljenost) na pametnem baterijskem paketu pridržite za tri sekunde, da vklopite funkcijo Bluetooth na baterijskem paketu.

5. Baterijski paket povežite z aplikacijo Lidl Home, tako da upoštevate poglavje »Povezovanje izdelka z aplikacijo Lidl Home«.

6. Izberite Informacije o napravi »PABSP 20 Li C3« pod Polnilna baterija. Prikaže se stran za pregled za akumulatorski vrtalnik.

7. Izberite Različica vgrajene programske opreme in posodobite vgrajeno programsko opremo.

8. Po uspešni posodobitvi vgrajene programske opreme je treba znova vzpostaviti povezavo z akumulatorskim vrtalnikom in bo akumulatorski vrtalnik pripravljen za uporabo.

● Povrnitev tovarniških nastavitev

□ Izberite Ponastavi, da vgrajeno programsko opremo povrnete na tovarniške nastavitve.

Določila o varovanju osebnih podatkov

Celoten pravilnik o varstvu zasebnosti najdete na kartici Politika zasebnosti

- Preklic seznanitve z izdelkom in brisanje podatkov iz aplikacije

1. Na kartici izberite izdelek, za katerega želite preklicati seznanitev in izbrisati podatke.

2. Zgoraj desno izberite simbol

3. Izberite Odstrani napravo

4. Za brisanje podatkov izberite Razveži in izbriši vse podatke. Če želite samo preklicati seznanitev brez brisanja podatkov, izberite Razveži.

Težave z aplikacijo – pogosto zastavljena vprašanja

1. Na seznamu izdelkov izberite baterijski paket, za katerega imate vprašanja.

2. Zgoraj desno izberite simbol

3. Pod Drugo izberite možnost Pogosto zastavljena vprašanja.

- Čiščenje in nega

OPOZORILO!

Izdelek izklopite, odstranite baterijski paket 10 in počakajte, da se izdelek ohladi, preden opravite kakršne koli preglede, vzdrževanje ali čiščenje!

Čiščenje

Pazite, da v izdelek ne pride voda.
Izdelek ohranjajte vedno čist, suh in brez olja ali masti. Odstranite prah po vsaki uporabi in pred shranjevanjem.
Redno pravilno čiščenje zagotavlja varno uporabo in podaljša življenjsko dobo izdelka.
Očistite izdelek z vlažno krpo. Za težko dostopna mesta uporabite mehko krtačo.
S krpo in mehko krtačo še posebej očistite umazanijo in prah iz prezračevalnih odprtin.
■ Prezračevalne odprtine morajo biti vedno proste.

OPOMBA

Za čiščenje izdelka ne uporabljajte kemičnih, alkalnih, abrazivnih ali drugih agresivnih sredstev za čiščenje ali dezinfekcijo, ker lahko poškodujejo površine.

Vzdrževanje

Preverite izdelek in dele dodatne opreme (kot so na primer vsadna orodja) za obrabo in poškodbe pred in po vsaki uporabi. Po potrebi jih zamenjajte z novimi, kot je opisano v teh navodilih za uporabo. Pri tem upoštevajte tehnične zahteve (glejte »Tehnični podatki«).

Popravila

V notranjosti tega izdelka ni delov, ki bi jih lahko popravil uporabnik. Obrnite se na usposobljenega tehnika, da pregleda in popravi izdelek.

Shranjevanje

Potisnite stikalo za smer vrtenja 5 v srednji položaj, da blokirate stikalo za vklop/izklop 6.
Očistite izdelek tako, kot je opisano.
Izdelek in njegovo dodatno opremo shranjujte v temnem, suhem, hladnem, dobro prezračevanem prostoru.
Izdelek hranite v prostoru, nedostopnem mestu za otroke. Optimalna temperatura za dolgotrajno shranjevanje (več kot 3 mesece) je med +20 in +26 °C.
Vstavite nastavek za vijačenje v držalo za nastavke 8.
Izdelek spravite v ohišje za prenašanje19.

Napotki za baterijski paket

Baterijski pakel ^10 , ko je le delno napolnjen. Napolnjenost mora biti med daljšim obdobjem skladiščenja v območju od 40 do 60 % (svetijo rdeče in oranžne lučke LED za napolnjenost ^14 ).
Med daljšim obdobjem shranjevanja preverite stanje napolnjenosti baterijskega paketa 10 približno vsake 3 mesece. Polnite po potrebi.

Prevoz

Potisnite stikalo za smer vrtenja 5 v srednji položaj, da blokirate stikalo za vklop/izklop 6.
Izdelek transportirajte v ohišju za prenašanje 19.

Zaščitite izdelek pred udarci in močnimi vibracijami, ki se še zlasti pojavijo med prevozom v vozilih.
Izdelek zavarujte pred drsenjem in prevrnitvijo.

- Odstranjevanje

Preden izdelek predate drugi osebi, ga zavržete ali vrnete proizvajalcu, preverite, ali so izbrisani vsi podatki iz izdelka in oblaka.

Glejte poglavje:

»Napredne funkcije«, točka manija:

Razveži in izbriši vse podatke

Embalaža:

Embalaža je narejena iz okolju primernih materialov, ki jih lahko oddate za recikliranje na lokalnih zbirališčih odpadkov.

Upoštevajte oznake embalažnih materialov za ločevanje odpadkov, ki so označene s kraticami (a) in številkami (b) z naslednjim pomenom: 1-7: umetne mas/20-22: papir in karton/80-98: vezni materiali.

Izdelek:

Izdelek z dodatki in embalažni materiali so primerni za recikliranje. Zanje veljajo določila proizvajalčeve razširjene odgovornosti. Za boljše ravnanje z odpadki jih odlagajte ločeno, upoštevajoč prikazane informacije o razvrščanju.

Logotip Triman velja samo za Francijo.

O možnostih odstranjevanja odsluženega izdelka se lahko pozanimate pri svoji občinski ali mestni upravi.

Ko je vaš izdelek dotrajan, ga zaradi varovanja okolja ne odvrzite med gospodinjske odpadke, temveč ga oddajte na ustreznem zbirališču tovrstnih odpadkov. O zbirnih mestih in njihovih delovnih časih se lahko pozanimate pri svoji pristojni občinski upravi.

Škoda na okolju zaradi napačnega odstranjevanja baterij/akumulatorjev!

Pred odstranjevanjem odstranite baterije/akumulatorske baterije iz izdelka.

Baterij/akumulatorjev ni dovoljeno odstraniti skupaj z gospodinjskimi odpadki. Vsebujejo lahko strupene težke kovine in so podvržene določbam za ravnanje z nevarnimi odpadki. Kemični simboli težkih kovin so naslednji: Cd = kadmij, Hg = živo srebro, Pb = svinec. Zato iztrošene baterije/akumulatorje oddajte na komunalnem zbirnem mestu.

- Izjava EU o skladnosti

IZJAVA EU O SKLADNOSTI

IAN:

391010_2201

Identifikacija izdelka:

"Parkside" Akumulatorski vrtalnik 20 V

Številka modela:

HG09587

Predmet navedene izjave je v skladu z ustrezno zakonodajo Unije o harmonizaciji:

Predmet zgoraj navedene izjave je v skladu z Direktivo 2011/65/EU Evropskega parlamenta in Sveta z dne 8. junija 2011 o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi:

Št. / Deli

Direktiva 2011/65/EU

EN IEC 63000:2018

Tehnično dokumentacijo hrani: OWIM GmbH & Co.KG

Podpisano za in v imenu:

Prevod izvirne izjave o skladnosti

Neckarsulm 05.08.2022

Kraj

Datum

Benjamin Steeb

Servisna telefonska številka: 00386 (0) 80 70 60

Garancijski list

1. S tem garancijskim listom OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Nemčija jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.

2. Garancija je veljavna na ozemlju Republike Slovenije.

3. Garancijski rok za proizvod je 5 let od datuma izročitve blaga. Datum izročitve blaga je razviden iz računa.

4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.

5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.

6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.

7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, će se ni držal priloženih navodil za sestavo in uporabo izdelka ali će je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.

8. Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.

9. Obrabni deli oz. potrošni material so izvzeti iz garancije.

10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).

11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec:

Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda

- Postopek pri uveljavljanju garancije

Za zagotovitev hitre obdelave vašega primera vas prosimo, da sledite naslednjim napotkom:

Prosimo, da za vsa vprašanja pripravite račun in številko izdelka (IAN 391010_2201) kot dokazilo o nakupu.

Številko izdelka najdete na identifikacijski ploščici, gravuri, naslovni strani v navodilih (spodaj levo) ali na nalepki na hrbtni ali spodnji strani.

Če pride do napačnega delovanja ali drugih pomanjkljivosti, se obrnite najprej na v nadaljevanju navedeni servisni oddelek po telefonu ali prek e-pošte.

Izdelek, označen kot okvarjen, lahko nato brez poštnine pošljete na navedeni naslov servisa, zraven pa priložite potrdilo o nakupu (blagajniški račun) in navedite, za kakšno pomanjkljivost gre in kdaj je nastala.

Servis

S1 Servis Slovenija

Tel.: 00386 (0) 80 70 60

E-Mail: [e-mail]

CE

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model No.: HG09587

Version: 08/2022

IAN 391010_2201
