Produkttype	Akku boremaskine/skruemaskine
Mærke	Parkside
Model	PABSP 20 Li C3
Nominel spænding	20 V ---
Batteritype	Lithium-ion, 20 V, 4 Ah (PAPS 204 A1)
Batterikapacitet	80 Wh
Tomgangshastighed (1. gear)	0 – 500 min⁻¹
Tomgangshastighed (2. gear)	0 – 2000 min⁻¹
Maks. moment	60 Nm
Maks. borediameter (stål)	13 mm
Maks. borediameter (træ)	38 mm
Patrontype	Hurtigspændepatron, ∅ 13 mm maks.
Gearkasse	2 mekaniske gear
Lydtryksniveau (LₚA)	81,9 dB(A) (usikkerhed K=5 dB)
Lydeffektniveau (LₜA)	92,9 dB(A) (usikkerhed K=5 dB)
Hånd-arm-vibration (boring i metal)	< 2,5 m/s² (usikkerhed K=1,5 m/s²)
Laderens strømforsyning	230-240 V ~, 50 Hz, 120 W
Opladningstid (batteri 4 Ah)	60 minutter
Specielle funktioner	LED-belysning, Bluetooth, Lidl Home-app, momentkontrol, aksellås, antiblokering af patron
Vedligeholdelse	Rengør med en tør klud og en blød børste; ingen aggressive produkter
Garanti	5 år
Kundeservice Frankrig	0800904879 / [e-mail]

Ofte stillede spørgsmål - PABSP 20 Li C3 PARKSIDE

Hvordan skifter man gear på Parkside PABSP 20 Li C3 boremaskine?

For at skifte gear skal du sikre dig, at produktet er slukket. Skub gearvælgeren (4) fremad til 1. gear (højt moment, lav hastighed) eller bagud til 2. gear (høj hastighed, lavt moment). Brug den aldrig, når motoren kører.

Hvordan indsætter eller fjerner man batteriet?

For at fjerne batteriet skal du trykke på udløserknappen (12) og trække batteriet opad. For at indsætte det skal du justere batteriet på håndtaget og skubbe det, indtil det klikker på plads. Før enhver håndtering skal du sætte omløbskontakten (5) i midterposition for at låse tænd/sluk-knappen.

Hvordan indstiller man tilspændingsmomentet?

Drej momentringen (3) til det ønskede niveau. Til små skruer eller bløde materialer skal du vælge et lille tal; til store skruer eller hårde materialer et stort tal. I boretilstand drejes ringen til symbolet for bor (højeste position).

Hvordan bruger man Lidl Home-appen med denne boremaskine?

Sørg for, at batteriet er isat, og at Bluetooth er aktiveret (tryk og hold ladestandsknappen i 3 sekunder). Åbn Lidl Home-appen, vælg Tilføj en enhed og følg vejledningen. Du kan derefter overvåge batteristatus, justere driftstilstande og opdatere firmwaren.

Hvordan rengør og vedligeholder man boremaskinen?

Før rengøring skal du fjerne batteriet og lade det køle af. Brug en tør klud og en blød børste til at fjerne støv, især fra ventilationsåbningerne. Brug aldrig kemiske eller slibende midler. Opbevar værktøjet et tørt og frostfrit sted.

Hvad gør man, hvis patronen sidder fast og ikke kan lukkes?

Produktet er udstyret med en antiblokeringsfunktion. Hvis patronen ikke lukker (klikkelyd), drej patronringen med uret til et bestemt punkt, og derefter hurtigt mod uret for at frigøre blokeringen. Gentag om nødvendigt.

Hvad er opladningstiden for et 4 Ah batteri?

Med hurtigopladeren PLG 20 C3 oplades et 4 Ah batteri (type PAPS 204 A1) på 60 minutter. For et 2 Ah batteri tager det 35 minutter; for et 8 Ah batteri 120 minutter. Opladningen kan afbrydes uden skade.

Hvordan opbevarer man batteriet på lang sigt?

Opbevar batteriet delvist opladet, mellem 40 og 60 % (røde og orange indikatorer lyser). Den ideelle temperatur er 20 til 26 °C. Kontroller niveauet hver 3. måned, og oplad om nødvendigt.

Hvad er de vigtigste sikkerhedsinstruktioner?

Bær altid beskyttelsesbriller og høreværn. Hold arbejdsområdet rent og godt oplyst. Bor aldrig i meget hårde materialer som beton. Brug kun Parkside X 20 V Team-batterier og den medfølgende oplader. Ved fejl skal du slukke værktøjet og fjerne batteriet.

Hvordan opdaterer man firmwaren på boremaskinen?

Tilslut batteriet til Lidl Home-appen, vælg Enhedsoplysninger og derefter Firmwareversion. Hvis en opdatering er tilgængelig, skal du starte den. Under opdateringen (ca. 5 minutter) må du ikke afbryde batteriet eller bruge værktøjet. LED-indikatoren blinker 5 gange i sekundet under overførsel.

BRUGSANVISNING PABSP 20 Li C3 PARKSIDE

Brugs- og sikkerhedsanvisninger

Oversættelse af den originale brugsanvisning

IT

TRAPANO AVVITATORE RICARICABILE PABSP 20 V

Anvendte advarselssætninger og symboler .... Side 196

Indledning Side 196

Forskriftsmæssig anvendelse Side 196

Leveringsomfang Side 197

Du skal bruge (for brug med appen Lidl Home) Side 197

Beskrivelse af delene .... Side 197

Tekniske data.... Side 197

Varemaerkeinformation.... Side 198

Sikkerhedsanvisninger Side 199

Generelle sikkerhedsanvisninger for elektroværktøj. Side 199

Sikkerhedsanvisninger til boremaskiner .... Side 202

Vibrations- og støjreduktion .... Side 202

Procedurer i nødstilfælde.... Side 202

Restrisici Side 202

Sikkerhedsanvisninger for batteriopladere. Side 203

Før første brug Side 204

Fjernelse/isætning af batteripakke. Side 205

Kontroller batteripakkens opladningsstatus .... Side 205

Oplad batteripakken .... Side 205

Indsæt/fjern værktøj. Side 205

Testkørsel .... Side 206

Betjening.... Side 206

Vælg en hastighed.... Side 206

Indstil rotationsretningen .... Side 206

Momentstyring.... Side 207

LED arbejdslys Side 207

Arbejdsanvisninger Side 207

Parring af produktet med appen Lidl Home .... Side 208

Tænd/sluk af Bluetooth-funktion på akkuer.... Side 208

Parring af produktet med appen Lidl Home.... Side 208

Funktioner i appen Lidl Home.... Side 209

Smart-batteripakke.... Side 209

Batteridrevet boreskruetrækker. Side 210

Genetablér parring af batteridrevet boreskruetrækker .... Side 211

Gendan fabriksindstillingerne Side 211

Bestemmelser vedrørende databeskyttelse. Side 212

Afvikling af garantisager .... Side 215

Service Side 215

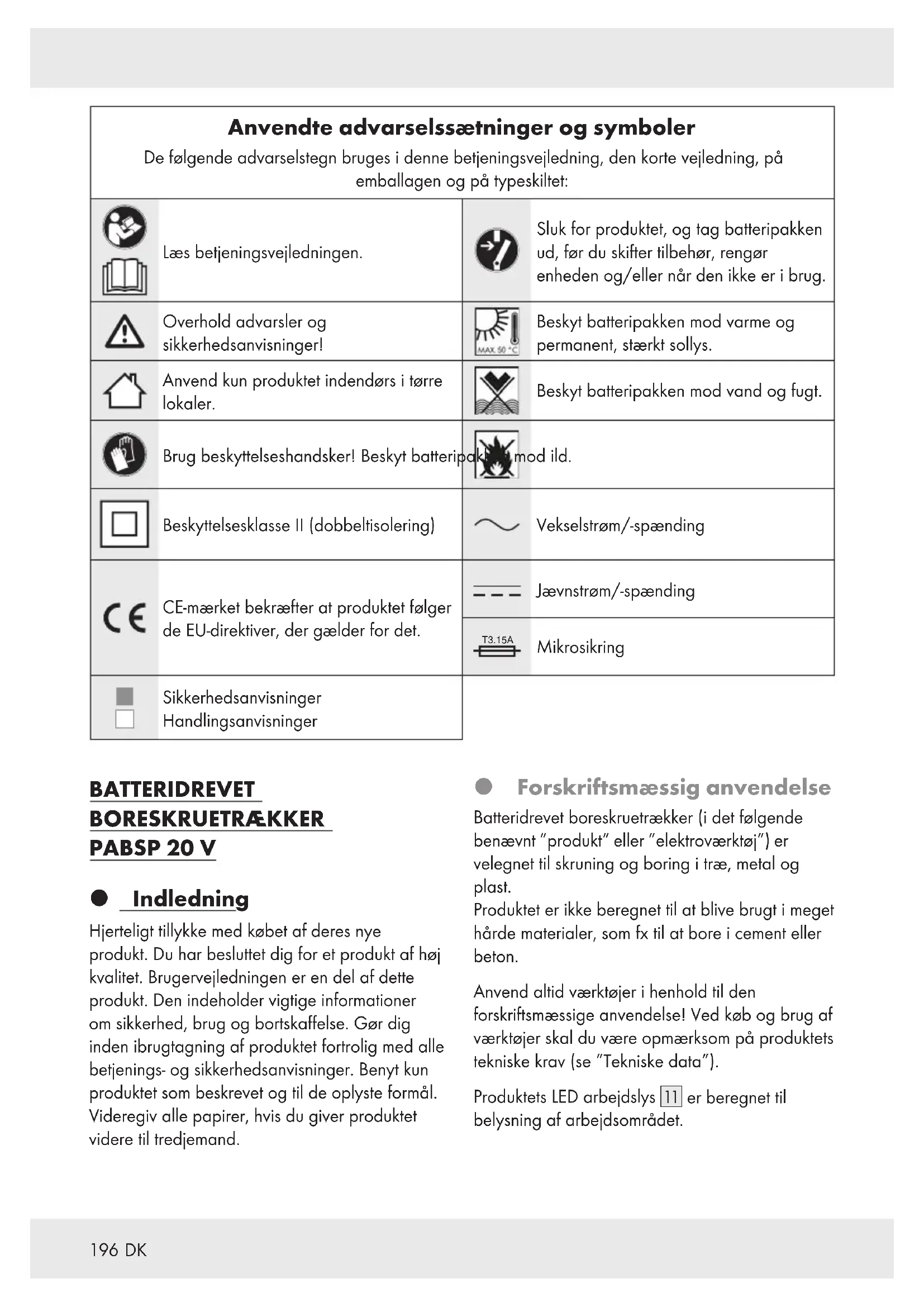

Anvendte advarselssætninger og symbolerDe følgende adverselstegn bruges i denne betjeningsvejledning, den korte vejledning, på emballagen og på typeskiltet:
	Læs betjeningsvejledningen.		Sluk for produktet, og tag batteripakken ud, før du skifter tilbehør, rengør enheden og/eller når den ikke er i brug.
	Overhold advarsler og sikkerhedsanvisninger!		Beskyt batteripakken mod varme og permanent, stærkt sollys.
	Anvend kun produktet indendørs i tørre lokaler.		Beskyt batteripakken mod vand og fugt.
	Brug beskyttelseshandsker! Beskyt batteripakken mod ild.
	Beskyttelsesklasse II (dobbeltisolering)		Vekselstrøm/-spænding
	CE-mærket bekræfter at produktet følger de EU-direktiver, der gælder for det.		Jævnstrøm/-spænding
		T3.15A	Mikrosikring
[872W]	Sikkerhedsanvisninger Handlingsanvisninger

BATTERIDREVET

BORESKRUETRÆKKER

PABSP 20 V

- Indledning

Hjerteligt tillykke med købet af deres nye produkt. Du har besluttet dig for et produkt af høj kvalitet. Brugervejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, brug og bortskaffelse. Gør dig inden ibrugtagning af produktet fortrolig med alle betjenings- og sikkerhedsanvisninger. Benyt kun produktet som beskrevet og til de oplyste formål. Videregiv alle papirer, hvis du giver produktet videre til tredjemand.

- Forskriftsmæssig anvendelse

Batteridrevet boreskruetrækker (i det følgende benævnt "produkt" eller "elektroværktøj") er velegnet til skruning og boring i træ, metal og plast.

Produktet er ikke beregnet til at blive brugt i meget hårde materialer, som fx til at bore i cement eller beton.

Anvend altid værktøjer i henhold til den forskriftsmæssige anvendelse! Ved køb og brug af værktøjer skal du være opmærksom på produktets tekniske krav (se "Tekniske data").

Produktets LED arbejdslys 11 er beregnet til belysning af arbejdsområdet.

Andre anvendelser eller ændringer af produktet anses for at være ikke-forskriftsmæssig og kan medføre risici i form af livsfare, kvæstelser eller beskadigelser. For skader, som er opstået på grund af anvendelse mod bestemmelserne, giver producenten ingen garanti. Produktet er ikke beregnet til kommerciel brug eller til andre anvendelsesområder.

Appen Lidl Home kan benyttes med dette produkt.

Leveringsomfang

ADVARSEL!

Produktet og emballagen er ikke legetøj for børn! Børn må ikke lege med plastposer, folier og smådele! Der er fare for slugning og kvælning!

1 Batteridrevet boreskruetrækker 20 V PABSP 20-Li C3
1 Batteripakke PAP 204 A1 *
1 Hurtiglader PLG 20 C3 *
1 Bælteklips
1 Kort vejledning

- Du skal bruge (for brug med appen Lidl Home)

Mobilenhed:

iOS 9.0 eller højere

Android 5.0 eller højere

Beskrivelse af delene

Figur A:

1	Patron
2	Patronring
3	Drejningsmomenthylse
4	Gearvælger
5	Drejeretningsomskifteren/-lås
6	Afbryder/hastighedsjustering
7	Händtag
8	Bitholder (magnetisk)

9 Bælteklips
10Batteripakke *
11 LED arbejdslys
20Status-LED

Figur B:

10	Batteripakke *
12	Låseknap til batteripakke
13	Knap (ladeniveau)
14	Opladningsstatus-LED'er (rød/orange/grøn)

Figur C:

10	Batteripakke *
15	Batterioplader (hurtiglader) *
16	Netledning med netstik
17	Ladekontrol-LED - grøn
18	Ladekontrol-LED - rød

Ikke vist:

19 Transportkuffert

Tekniske data

Batteridrevet

boreskruetrækker PABSP 20 Li C3

Nominal spænding: 20 V ---

Patron-type: Hurtigspændende

Gearkasse: 2 hastigheder

Tomgangshastighed n₀:

1. gear: 0-500 min -1
2. gear: 0-2000 min ^-1
   Maks. drejemoment: 60 N m
   Borepatronens
   spændevidde: maks. ∅ 13 mm
   Maks. Borediameter: i stål ∅ 13 mm
   i træ ∅ 38 mm

Batteripakke

Type:	Lithium-ion
Nominal spænding:	20 V ---
Kapacitet:	4 Ah
Energiværdi:	80 Wh
Antal battericeller:	5
Frekvenseffekt:	≤ 20 dBm
Frekvensområde:	2400-
	2483,5 MHz
Temperatur:	maks. +50 °C

Hurtiglader PLG 20 C3 \*

Indgang:

Nominel spænding: 230–240 V \~

Nominel frekvens: 50 Hz

Nominel effekt: 120 W

Sikring (intern): 3,15 A/T3.15A

Udgang:

Nominel spænding: 21,5 V

Ladestrøm: 4,5 A

Beskyttelsesklasse: II/☐

Under opladning: +4 til +40 °C

Under brug: +4 til +40 °C

Under opbevaring: +20 til +26 °C

Støjemission

Værdierne er målt efter EN 62841. Det

A-vægtede støjniveau for elektroværktøjet udgør typisk:

Lydtryksniveau L_pA : 81,9 dB(A)

Usikkerhed K_pA : 5 dB

Lydeffektniveau LWA: 92,9 dB(A)

Usikkerhed K_WA : 5 dB

Vibrationsniveauværdier

Totale vibrationsværdier (vektorsum i tre retninger), målt i henhold til EN 62841:

Boring i metal:

Hånd-/armvibrationer _h,D : <2,5 m/s ^2 (1,094 m/s)

Usikkerhed K: 1,5 m/s ^2

ADVARSEL!

Brug høreværn!

BEMARK

Den angivne totale vibrationsværdi og den angivne støjemissionsværdi er målt i henhold til normerede testmetoder og kan derfor anvendes til sammenligning med et andet elektroværktøj.
Den angivne totale vibrationsværdi og den angivne støjemissionsværdi kan også anvendes til en foreløbig vurdering af belastningen.

ADVARSEL!

Vibrations- og støjemissionsværdier kan afvige fra de angivne værdier i forhold til den faktiske anvendelse af elektroværktøjet og afhængigt at den måde elektroværktøjet anvendes på og til, især i forhold til hvilken materialetype, der bearbejdes.
Sørg for at belastningen fra vibrationer og støj bliver så lille som muligt. Til reduktion af vibrationsbelastningen kan anvendes handsker ved brug af værktøjet og begrænset arbejdstid med værktøjet. Til dette skal alle dele af driftscyklussen tages med i betragtning (fx de tidsrum, hvor elektroværktøjet er slukket og de tidsrum, hvor det er tændt, men kører uden belastning).

Varemærkeinformation

☐ iOS og Apple er registrerede varemærker for Apple Inc. i USA og andre lande. App Store er et registreret varemærke for Apple Inc.
☐ Android, Gmail, Google Play og Google Assistant * er registrerede varemærker for Google Inc.
□ Zigbee er et registreret varemærke for The Zigbee Alliance.

• Bluetooth®-varemærket og logoer er registrerede varemærker tilhørende Bluetooth® SIG Inc., enhver brug af varemærker ved OWIM GmbH sker inden for rammerne af en licens.
  □ Varemærket og handelsnavnet Parkside er den respektive ejers ejendom.
  ☐ Andre navne og produkter kan være varemærker eller registrerede varemærker for deres respektive ejere.

* Google Assistant er ikke tilgængelig på visse sprog og i visse lande.

Sikkerhedsanvisninger

- Generelle sikkerhedsanvisninger for elektroværktøj

ADVARSEL!

Læs alle sikkerhedsanvisninger, vejledninger, illustrationer og tekniske data, der medfølger dette elektroværktøj. Hvis nedenstående sikkerhedsanvisninger og vejledninger ikke overholdes, er der fare for elektriske stød, brand og/eller alvorlige kvæstelser.

Gem alle sikkerhedsanvisninger og vejledninger for senere anvendelse.

Begrebet "elektroværktøj", der anvendes i sikkerhedsanvisningen refererer til netdrevne elektroværktøjer (med netledning) eller til akkudrevne elektroværktøjer (uden netledning).

Arbejdspladssikkerhed

1) Sørg for at arbejdsområdet er rent og godt belyst. Uorden og dårligt belyst arbejdsområde kan medføre uheld.

2) Elektroværktøjerne må ikke anvendes i eksplosionsfarlige miljøer, hvor der befinder sig brændbare væsker, gasser eller støv. Elektroværktøjer udsender gnister, der kan antænde støv eller dampe.
3) Hold børn og andre personer på afstand ved brug af elektroværktøjet. Ved forstyrrelser kan kontrollen over elektroværktøjet gå tabt.

Elektrisk sikkerhed

1) Elektroværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må under ingen omstændigheder modificeres. Anvend aldrig et adapterstik sammen med elektroværktøjer med beskyttelsesleder. Originale stik og passende stikkontakter mindsker risikoen for elektriske stød.

2) Undgå at kroppen får kontakt med jordede genstande, som rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektriske stød hvis kroppen er jordet.
3) Elektroværktøjer må ikke udsættes for regn og fugt. Hvis der trænger vand ind i elektroværktøjet øges risikoen for et elektrisk stød.
4) Netledningen må ikke bruges til at bære elektroværktøjet, hænge det op eller til at trække stikket ud af stikkontakten. Hold netledningen væk fra varme, olie og skarpe kanter eller bevægelige dele. Beskadigede eller snoede netledninger øge risikoen for et elektrisk stød.
5) Hvis elektroværktøjet anvendes udendørs, må der kun bruges forlængerledninger, der er beregnet til udendørs brug. Anvendelse af en forlængerledning, der er beregnet til udendørs brug mindsker risikoen for et elektrisk stød.

6) Hvis det ikke er muligt at undgå at bruge elektroværktøjet i fugtige miljøer, skal der anvendes et fejlstrømsrelæ. Anvendelse af et fejlstrømsrelæ mindsker risikoen for et elektrisk stød.

Personsikkerhed

1) Vær opmærksom på, hvad og hvordan du gør og brug den sunde fornuft ved arbejde med et elektroværktøj. Brug ikke et elektroværktøj hvis du er ukoncentreret eller træt, påvirket af stoffer, alkohol eller medicin. Bare et øjebliks uopmærksomhed ved brugen af elektroværktøjet kan føre til alvorlige kvæstelser.
2) Bær personligt sikkerhedsværn og altid sikkerhedsbriller. Ved at bære personligt sikkerhedsværn, som støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, der passer til den konkrete anvendelse af elektroværktøjet, mindskes risikoen for kvæstelser.
3) Undgå utilsigtet tilkobling. Kontrollér at elektroværktøjet er slukket før det tilsluttes strømforsyningen og/eller akkumulatoren, frakobles eller bæres. Hvis elektroværktøjet bæres med fingeren på afbryderen eller apparatet er tændt, när det tilsluttes strømforsyningen, er der risiko for ulykker.
4) Fjern indstillingsværktøjer eller skruenøgler før elektroværktøjet tændes. Et værktøj eller en nøgle der er i kontakt med en roterende del af elektroværktøjet kan medføre kvæstelser.
5) Undgå unormale kropsholdninger. Sørg for at stå sikkert og hold dig altid i ligevægt. Herved kan elektroværktøjet nemmere kontrolleres i uventede situationer.

6) Anvend egnet arbejdstøj. Undgå at anvende tøj med vidde og smykker. Hår og klæder skal holdes væk fra bevægelige dele. Løs beklædning, smykker eller langt hår kan gribes af bevægelige dele.
7) Hvis der kan monteres støvudsugnings- og opsamlingsindretninger skal de tilsluttes og anvendes korrekt.

Anvendelse af støvudsugning kan forebygge farlige situationer med støv.

8) Pas på falsk sikkerhed, og gå ikke på kompromis med sikkerhedsreglerne for elektroværktøjer, også selvom du er fortrolig med elektroværktøjet efter lang tids anvendelse. Uopmærksomhed kan inden for brøkdele af et sekund medføre svære kvæstelser.

Anvendelse og håndtering af elektroværktøjer

1) Elektroværktøjet må ikke overbelastes. Anvend det korrekte elektroværktøj til arbejdsopgaven. Med det korrekte elektroværktøj arbejder du bedre og mere sikkert i det anførte effektområde.
2) Anvend ikke et elektroværktøj med en defekt afbryder. Et elektroværktøj, der ikke længere kan tændes og slukkes, er farligt og skal repareres.
3) Træk stikket ud af stikkontakten og/eller fjern en udtagelig akkumulator, før der foretages indstillinger på apparater, skiftes værktøjsdele eller når elektroværktøjet lægges væk. Disse forholdsregler forhindrer utilsigtet start af elektroværktøjet.

4) Opbevar elektroværktøjer, der ikke benyttes, uden for børns rækkevidde. Personer, der ikke er fortrolige med elektroværktøjet eller ikke har læst disse anvisninger, må ikke anvende værktøjet. Elektroværktøjer, der anvendes af uerfarne personer, er farlige.
5) Vedligehold elektroværktøjer og værktøjer omhyggeligt. Kontrollér om bevægelige dele fungerer korrekt og ikke klemmer, om dele er ødelagt og har taget skade i en sådan grad at elektroværktøjets funktion påvirkes. Beskadigede dele skal repareres før de anvendes med elektroværktøjet. Mange ulykker skyldes dårligt vedligeholdte elektroværktøjer.
6) Skæreværktøjer skal være skarpe og rene. Skæreværktøjer, der er plejet korrekt, har skarpe skærekanter og klemmer mindre og er nemmere at styre.
7) Anvend elektroværktøj, forsatse, værktøjer etc. i henhold til disse anvisninger. Vær opmærksom på arbejdsforholdene og den opgave, der skal udføres. Brug af elektroværktøjer til andre opgaver, end de er beregnet til, kan medføre farlige situationer.
8) Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader forhindrer sikker betjening og kontrol over elektroværktøjet under uforudsete situationer.

Anvendelse og håndtering af akku- værktøjer

1) Oplad kun akkumulatorer med batteriopladere, der anbefales af fabrikanten. Hvis en batterioplader, der er beregnet til en bestemt type akkumulatorer, anvendes med en anden akkumulator, er der fare for brand.

2) Anvend kun den dertil beregnede akkumulator i elektroværktøjet. Anvendelse af andre akkumulatorer kan medføre brandfare og kvæstelser.

3) Hold akkumulatorer, der ikke anvendes, væk fra kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan forårsage en kortslutning af kontakterne. Ved kortslutning af akkumulatorkontakterne er der risiko for forbrændinger eller brand.

4) Ved forkert anvendelse kan der trænge væsker ud af akkumulatoren. Undgå kontakt med disse væsker. Ved tilfældig kontakt, skylles med vand. Hvis væskerne kommer i øjnene skal der desuden tages kontakt med en læge. Væsker fra akkumulatorer kan give hudirritationer eller forbrændinger.

5) Anvend ikke beskadigede eller modificerede akkumulatorer. Beskadigede eller modificerede batterier kan medføre uforudsigelige hændelser, brand, eksplosion eller fare for kvæstelser

6) Udsæt aldrig et akkumulator for ild eller for høje temperaturer. Ild ellter temperaturer over 130 °C kan fremkalde en eksplosion.

7) Følg alle anvisninger for opladning og oplad aldrig akkumulatoren eller akku-værktøjet uden for det i brugsvejledningen anførte temperaturområde. Forkert opladning eller opladning uden for det tilladte temperaturområde kan ødelægge akkumulatoren og øge risikoen for brand.

Service

1) Elektroværktøjet må kun repareres af fagfolk og kun ved anvendelse af originale reservedele. Herved sikres at elektroværktøjets sikkerhedsstandard bibeholdes.

2) Reparér aldrig beskadigede akkumulatorer. Al reparation af akkumulatorer må kun udføres af fabrikanten eller autoriseret kundeservice.

- Sikkerhedsanvisninger til boremaskiner

1. Sikkerhedsanvisninger til alt arbejde

1) Hold fast i eletroværktøjet via de isolerede gribeflader, når du udfører arbejde, hvor værktøjet eller skruerne kan ramme skjulte, strømførende ledninger. Kontakt med en strømførende ledning kan også sætte enhedens andre metaldele under spænding og medføre elektrisk stød.

2. Sikkerhedsanvisninger ved brug af lange bor

1) Du må under ingen omstændigheder arbejde med en højere hastighed end borets maksimalt tilladte hastighed. Ved højere hastigheder, bøjes boret let, hvis det kan rotere frit uden at komme i kontakt med emnet, hvilket kan medføre skader.
2) Start altid boreprocessen med en lav hastighed, og mens boret er i kontakt med emnet. Ved højere hastigheder, bøjes boret let, hvis det kan rotere frit uden at komme i kontakt med emnet, hvilket kan medføre skader.
3) Undgå at trykke for hårdt, og altid kun i borets længderetning. Boret kan bøje og knække eller medføre tab af kontrol og personskade.

- Vibrations- og støjreduktion

Begræns anvendelsestiden, anvend driftsformer med lave vibrationer og støj og bær desuden personligt sikkerhedsværn for at reducere vibrations- og støjpåvirkninger.

Følgende foranstaltninger bidrager til reduktion af støj- og vibrationsbestemte risici:

Anvend kun produktet i henhold til den forskriftsmæssige anvendelse og som beskrevet i denne vejledning.
- Kontrollér at produktet er fejlfrit og godt vedligeholdt.
Anvend de rigtige værktøjer til dette produkt og kontrollér, at de er fejlfri.
- Hold produktet sikkert fast i håndtag/ gribeflader.
Vedligehold produktet i henhold til anvisningerne og sørg for korrekt smøring (hvis det forekommer).
Planlæg arbejdsforløbet således, at langvarig anvendelse af produkter med høje vibrationstal fordeles over et længere tidsrum.

● Procedurer i nødstilfælde

Bliv først fortrolig med anvendelse af dette produkt i henhold til betjeningsvejledningen. Husk sikkerhedsanvisningerne og sørg for at overholde dem. Dette hjælper med at reducere risici og farer.

Ved anvendelse af dette produkt skal du altid være opmærksom på hurtig registrering og afhjælpning af farer. Hurtig reaktion kan forhindre alvorlige kvæstelser og tingskader.
Hvis produktet ikke fungerer korrekt, skal du straks slukke for det og fjerne batteripakken fra det. Lad produktet kontrollere og eventuelt reparere af kvalificerede fagfolk, før det tages i brug igen.

Restrisici

Selv om dette produkt anvendes forskriftsmæssigt, vil der altid være en potentiel risiko for person- og tingskader. Følgende faresituationer kan fx forekomme i sammenhæng med konstruktionen og opbygningen af dette produkt:

Sundhedsskader som følge af vibrationer, hvis produktet anvendes over et længere tidsrum, ikke er korrekt håndteret og vedligeholdt.
■ Person- og tingskader som kan henføres til defekte skæreværktøjer eller pludselige påvirkninger fra et skjult emne under brugen.
Fare for kvæstelser og tingskader fra flyvende objekter.

BEMARK

Dette produkt udsender et elektrisk felt under brug! Under bestemte forhold kan dette felt påvirke aktive eller passive medicinske implantater! For at reducere faren for alvorlige eller dødelige kvæstelser, anbefales det, at personer med medicinske implantater konsulterer egen læge eller implantatets fabrikant før produktet anvendes!

- Sikkerhedsanvisninger for batteriopladere

Dette apparat kan bruges af børn fra 8 år og opefter, samt af personer med begrænsede fysiske, følelsesmæssige eller mentale evner eller med mangel på erfaring og viden, når de er under opsyn eller blevet vejledt i sikker brug af apparatet og har forståelse for de derudaf resulterende farer. Børn må ikke lege med apparatet.

Rengøring og brugervedligeholdelse må kun udføres af børn, hvis de er under opsyn.

Oplad aldrig ikke-genopladelige batterier. Hvis denne anvisning ikke overholdes er der fare.

Hvis produktets netledning er beskadiget, skal den udskiftes af producenten eller dennes kundeservice eller en tilsvarende kvalificeret person for at undgå farlige situationer.

Beskyt elektriske dele mod fugt. For at undgå elektriske stød, må de aldrig nedsænkes i vand eller andre væsker. Apparatet må aldrig holdes under rindende vand. Følg henvisningerne om rengøring, vedligeholdelse og reparation.

- Apparatet er kun beregnet til indendørs brug.

⚠ OBS! Denne batterioplader er kun egnet til opladning af batteripakker af følgende typer:

Parkside 20 V Batteripakke

PAP 20 B1	2 Ah 5 celler
PAP 20 B3	4 Ah 10 celler
PAPS 204 A1	4 Ah 5 celler
PAPS 208 A1	8 Ah 10 celler

Se en opdateret liste over batteriernes kompatibilitet på www.lidl.de/akku.

Sluk apparatet på fly, hospitaler, driftsrum eller i omgivelser med medicinske elektroniske systemer. De transmitterede radiosignaler kan påvirke funktionen af følsomme elektroniske apparater.

Hold produktet mindst 20 cm fra pacemakere eller implanerede kardioverter-defibrillatorer, da funktionen af pacemakere kan påvirkes af elektromagnetisk stråling. De udsendte radiobølger kan medføre interreferens med høreapparater.
Anbring ikke produktet i omgivelser med brandbare gasser eller i potentielt eksplosionstruede rum (f.eks. ved lakering), med radiokomponenter tændt, da de udsendte radiobølger kan medføre eksplosion eller brand. Rækkevidden for radiobølger er afhængig af omgivelserne.
I tilfælde af trådløs dataoverførsel kan modtagelsen af data ved uautoriserede tredjeparter ikke udelukkes.

i Opdatering af operativsystem

For at holde produktet opdateret, er det nødvendigt at opdatere operativsystemet på din anvendte smartphone og/eller tablet til aktuelle stand.
Gennemfør regelmæssige opdateringer af operativsystemet.

Før første brug

- Tilbehør

For sikker og korrekt brug af dette produkt, er bl.a. følgende tilbehør, som fx værktøjer nødvendige:

Egnede bore-bits
Egnede skrue-bits
Kølesmøremiddel (skæreolie), somn er egnet til boring i metal
■ Passende personlige værnemidler

Værktøjer kan købes i faghandelen. Vær altid opmærksom på de tekniske krav til dette produkt, när du køber det (se "Tekniske data").

Hvis du er i tvivl, så spørg en kvalificeret specialist og lad din faghandler rådgive dig.

BEMARK

I denne betjeningsvejledning finder du information og bemærkninger om forskellige værktøjer og deres anvendelsesområder. De viste værktøjer er ikke en del af leveringen (se "Leveringsomfang"). De viser blot produktets mulige anvendelsesmuligheder.

ADVARSEL

Anvend ikke tilbehør som ikke er anbefalet af Parkside. Dette kan medføre elektriske stød eller brand.

Passende batteripakker og batteriopladere

Batteripakke: Parkside X 20 V Team

Batterioplader: Parkside X 20 V Team

i BEMÄRK:

Afbryd produktet fra lysnettet, hvis du ikke er hjemme. På den måde forhindrer du utilsigtet aktiering af produktet.
☐ Du kan bruge produktet via dit private WLAN-netværk eller manuelt uden WLAN-netværk.
□ Appen Lidl Home er påkrævet, hvis produktet skal styres og opsættes via dit private WLAN-netværk.
□ Appen Lidl Home understøtter operativsystemerne iOS 9.0, Android 5.0 eller derover.
□ Dette produkt er kompatibelt med andre produkter fra Lidl Smart Home-sortimentet.

- Fjernelse/isætning af batteripakke

FORSIGTIG! FARE FOR KVÄSTELSER!

Bloker altid afbryderen 6 for at undgå utilsigtet opstart. Tryk drejeretningsomskifter 5 i midterpositionen (låst), inden du fjerner/monterer batteripakken 10.

Fjernelse af batteripakke: Tryk på läseknappen til batteripakken 12. Fjern batteripakken 10 (fig. D).

Sæt batteripakken i: Ret batteripakken 10 mod håndtaget, og skub den ind. Sørg for, at det klikker på plads. Batteripakken kan kun sættes i produktet i en retning.

BEMARK

Hvis batteripakken 10 er sat i produktet, blinker status-LED'en 20 3x og lyser derefter svagt.

- Kontroller batteripakkens opladningsstatus

(Fig. B)

- Kontroller batteripakkens opladningsstatus: Tryk på knappen 13. Opladningsstatus-LED'erne 14 lyser op:

LED 14

Opladningsstatus

Rød/orange/grøn Maksimum

Rød/orange Medium

Rød Lav

- Oplad batteripakken

(Fig. C)

BEMARK

Du kan altid lade batteripakken ^10 op, uden at dets levetid forkortes.
Batteripakken 10 beskadiges ikke af, at opladningen afbrydes.

- Oplad batteripakken ^10 før brug, hvis det skulle have en middelhøj eller lav opladningsstatus.

Ladekontrol-LED'erne (grøn 17 og rød 18) informerer om batteripakkens 10 og batteriopladerens 15 status:

LED Status

Den røde LED lyser Batteripakken oplades

Grøn LED lyser Batteripakken er fuldt opladet

Den røde LED blinker Batteripakken erfor koldt eller forvarmt

Grøn LED lyser (uden batteripakke)

Batteriopladeren er klar

Sæt batteripakken 10 i batteriopladeren 15.

Sæt netledning med netstik16 fra batteriopladeren 15 i stikkontakten.

Når batteripakken 10 er ladet fuldt op: Fjern batteripakken fra batteriopladeren 15. Træk batteriopladerens netledning med netstik 16 ud af stikkontakten.

- Indsæt/fjern værktøj

FORSIGTIG! FARE FOR KVÄSTELSER!

Værktøjet kan være skarpt og blive varmt under brugen. Brug altid beskyttelseshandsker, når du håndterer værktøjet.

ADVARSEL!

Sluk produktet, fjern batteripakken 10, og lad produktet køle af, før du foretager tilpasninger!

FORSIGTIG! FARE FOR KVÄSTELSER!

Hold hænderne væk fra værktøjet, når produktet er i drift.

FORSIGTIG! FARE FOR KVÄSTELSER!

Når produktet slukkes, fortsætter værktøjet med at bevæge sig i nogen tid. Undgå at røre ved det bevægelige værktøj eller at forsøge at bremse det.

Produktet er udstyret med en automatisk spindellås, der åbner eller lukker patronen 1 med patronringen 2.

• Åbn patron 1: Drej patronring 2 mod uret (fig. E).
• Indsæt et passende værktøj, så langt det kræves, i patron 1.
  Luk patron 1: Hold værktøjetet på plads. Drej patronring 2 med uret.

BEMARK

Produktet er udstyret med en Röhmborepatron, der er udstyret med en blokeringsfri funktion.
Hvis du forsøger at åbne den helt åbne patron 1 yderligere, aktiveres den blokeringsfri funktion, som beskytter patronen.
Når antiblokerings-funktionen er aktiveret, kan patronen 1 ikke lukkes ved at dreje patronring 2 med uret. Når du forsøger at lukke patron, kan der høres en skraldelyd.
Deaktivering af patronens 1 antiblokeringsfunktion: Drej patronring 2 et stykke med uret. Drej patronring 2 brat og hurtigt mod uret. Gentag processen, hvis antiblokeringsfunktionen stadig er aktiv. Når du har deaktiveret antiblokeringsfunktionen, bør du kunne lukke patronen 1 uden skraldelyde.

Testkørsel

BEMARK

Før du bruger produktet første gang og efter hvert værktøjsskift, skal lave en testkørsel, som er uden belastning. Sluk omgående produktet, hvis værktøjet kører uregelmæssigt, - hvis der opstår betydelige vibrationer, eller hvis du hører unormale lyde.

Inden brugen, skal du tjekke om værktøjet er monteret korrekt, altså er centreret i patronen 1.
Bits er markeret med mål og form. Hvis du er i tvivl, skal du altid først teste, om bit'en sidder korrekt i skruehovedet.

Betjening

Vælg en hastighed

Undgå at betjene gearvælger 4, før produktet står helt stille.

■ Skift hastighed ved at flytte gearvælger 4 fremad eller bagud (fig. F).

Hastighed 1:

Egnet til: Skruearbejder

Omdrejningshastighed: Lav

Moment: Høj

Hastighed 2:

Egnet til: Borearbejde

Omdrejningshastighed: Høj

Moment: Lav

Indstil rotationsretningen

Skift omdrejningsretningen, ved at skubbe drejeretningsomskifter 5 mod højre eller venstre (fig. G).
Hvis drejeretningsomskifter 5 står i midterpositionen, blokeres afbryderen 6.

Momentstyring

Produktet er udstyret med en regulering af drejningsmomentet, der løsner spindlen fra drevet, hvis et givent drejningsmoment overskrides.

Momentet kan justeres ved at dreje på drejningsmomenthylse 3 (fig. H).
Små skruer eller bløde materialer: Vælg et lavt niveau (lille tal).
■ Store skruer, hårde materialer eller ved skrueopgaver: Vælg et højt niveau (højt tal).
- Til borearbejde: Drej drejningsmomenthylse 3 til positionen

Afbryderen 6 kan ikke låses.

• Tilkobling: Tryk på afbryderen 6 og hold den nede.
  Juster hastigheden efter behov (se "Hastighedsjustering") (fig. 1).
  Frakobling: Slip afbryderen 6.

Hastighedsjustering

Du kan kontrollere hastigheden ved at trykke med forskellig grad af styrke på afbryderen 6:

Kontakttryk Hastighed

Let tryk: Langsommere

Dette produkt er udstyret med et LED arbejdslys 11 til belysning af det direkte arbejdsområde og for at forbedre synligheden i dårlige belyste omgivelser.

■ LED arbejdslys 11 lyser automatisk, när produktet tændes.

BEMARK

LED arbejdslys ^11 fortsætter med at lyse i ca. 10 sekunder, efter at produktet er slukket.

Arbejdsanvisninger

Omdrejningsmoment

■ Mindre skruer/bits kan tage skade, hvis du indstiller for højt omdrejningsmoment eller for høj hastighed.

Tunge skrueopgaver (i metal)

Der kan fx opstå særligt store omdrejningsmomenter, når der skrues i metal og benyttes topnøgleindsatser. Vælg en lav hastighed.

Lette skrueopgaver (fx i blødt træ)

Her bør du også skrue med lav hastighed, så du undgår at beskadige træets overflade, när skruehovedet rammer den. Brug en forsænkning.

Ved boring i træ, metal og andre materialer

■ Enten bør du bruge stor hastighed og lille borediameter eller lav hastighed og stor borediameter.
Når det gælder, bør du vælge en lav hastighed ved hårde materialer samt en høj hastighed ved bløde materialer.
Fastgør (om muligt) emnet i en art spænde, klemme, tvinge, skruestik eller lignende.
Marker det sted, der skal bores, med en kørner eller et søm. Vælg en lav hastighed til forboringen.
Træk det roterende bor ud af borehullet flere gange, så du fjerner spåner og borestøv.

Boring i metal

Brug et metalbor (HSS). For at opnå de bedste resultater, bør du afkøle boret med et kølesmøremiddel (skæreolie). Du kan også bruge metalbor til at bore i plast med. Forbor først med et ∅ 3 mm bor og øg så borediameteren, op mod den ønskede.

Boring i træ

Brug et træbor med centreringsspids. Dybe huller: Brug et "spiralbor". Store borediametre: Brug et forstnerbor. Du kan også skrues små skruer direkte ind i blødt træ, uden forboring.

Bælteklips

FORSIGTIG! FARE FOR KVÄSTELSER!

Før du hænger produktet fast i bæltet: Tryk drejeretningsomskifter 5 i midterposition (låst). Dermed produktet tændes ikke ved et uheld.

Produktet kan fastgøres i bæltet eller bukselommen vha. bælteklipsen 9.

● Parring af produktet med appen Lidl Home

Tænd/sluk af Bluetooth-funktion på akkuer

- Hold knappen 13 på batteripakken 10 nedtrykket i 3 sekunder, for at aktivere Bluetooth-funktionen. Den orange LED på opladningsstatus-LED'erne 14 lyser. Bluetooth-funktioner er aktiveret. - Slip knappen 13. - Tryk og hold knappen 13 på batteripakken 10 nedtrykket i 10 sekunder, for at deaktivere Bluetooth-funktionen. Den orange LED på opladningsstatus-LED'erne 14 slukker. Bluetooth-funktioner er deaktiveret. I appen Lidl Home vises produktet som offline.

● Parring af produktet med appen Lidl Home

BEMARK

Produktet kan kun parres med appen Lidl Home, när batteripakken 10 er sat i produktet.
Der kan udelukkende benyttes genopladelige Smart Performance-batterier med appen Lidl Home.

☐ Tryk og hold knappen 13 på batteripakken 10 nedtrykket i 3 sekunder, for at aktivere Bluetooth-funktionen.
☐ Aktiver Bluetooth-funktionen på din smartphone.
□ Åbn appen Lidl Home.
☐ Der er 3 forskellige muligheder for at parre produktet med appen Lidl Home:

1. Vælg Tilføj enhed på fanen Appen Lidl Home scanner for tilgængelige apparater. Appen Lidl Home viser om der er apparater til rådighed.

BEMARK

Når appen Lidl Home ikke har fundet tilgængelige apparater, fortsættes der med "Ingen automatiske forslag til tilgængelige apparater".

1. Klik på Tilføj, for at vise tilgængelige apparater på en liste.

2. Klik på √ for valg af batteripakke 10.

BEMARK

Vælg altid kun et apparat. Hvis andre produkter er markeret: Klik på √ for at slette markeringen.

1. Klik på +.

2. Klik på Udfør for at bekræfte parringen. Batteripakken vises på fanen ⏰ og kan vælges.

3. Vælg batteripakken. Information om BATTERIDREVET BORESKRUETRÆKKER "PABSP 20 Li C3 (2201)" findes på Apparatinformation.

BEMARK

Hvis Ingen smartenhed forbundet vises under Apparatinformation :
Kontroller at batteripakken 10 er indsat i produktet.
Kontroller at status-LED 20 lyser fast.

BEMARK

Hvis status-LED 20 ikke lyser fast: Sæt batteripakken 10 i produktet.
Tryk på afbryderen 6 i 5 sekunder.
Status-LED 20 blinker nogle sekunder og lyser derefter fast. Information om BATTERIDREVET BORESKRUETRÆKKER "PABSP 20 Li C3 (2201)" findes på
Apparatinformation

Produktet var allerede forbundet med Lidl Home App:

☐ Klik på på fanen. Appen Lidl Home scanner for tilgængelige apparater. Appen Lidl Home viser om der er apparater til rådighed.

BEMARK

Når appen Lidl Home ikke har fundet tilgængelige apparater, fortsættes der med "Ingen automatiske forslag til tilgængelige apparater".

Ingen automatiske forslag til tilgængelige apparater:

1. Klik på + på fanen
2. Vælg Andre på listen i venstre side.
3. Vælg Andre-2. Lys blinker hurtigt. Appen Lidl Home scanner for tilgængelige apparater.
4. Klik på +, for valg af batteripakke 10 og tilføje batteripakken til App.

5. Klik på Fortsæt

6. Klik på Udfør. Siden Oversigt for batteripakken vises.

7. Information om BATTERIDREVET BORESKRUETRÄKKER "PABSP 20 Li C3 (2201)" findes på

Apparatinformation

BEMÄRK

Ved opdatering af firmware kan funktionerne i appen Lidl Home blive ændret.

● Funktioner i appen Lidl Home

Når du skal vælge en batteripakke, kommer du til siden for batteripakken.

Smart-batteripakke

Oversigt (∅verst)

☐ I det øverste vindue vises en oversigt over batteripakken samt følgende detaljer:

• aktuel temperatur
• status
• tid indtil fuldstændig opladning
• opladningsstatus i %

☐ Hvis du stryger til højre i det øverste vindue, bladrer du igennem diagrammer, som viser følgende detaljer:

• temperaturkurven (den røde linje i viser overophedningstærsklen. Den sorte linje viser den aktuelle batteritemperatur)
• kurven for opladningsstrøm
• kurven for afladningsstrøm
• kurven for kapacitet

Lås batteripakke

☐ Angiv pinkoden for at läse batteripakken eller läse den op

Driftstilstand for batteripakke

□ Vælg driftstilstand:

• Effekt
• Balance
• ∅KO
• Ekspert

I tilstanden Ekspert kan du selv indstille den laveste afladningsspænding og den maksimale kontinuerlige afladningsstrøm

Meddelelse

□ Aktivering eller deaktivering af overophedningsalarmen:

• Meddelelse på din smartphone, när batteripakken overskrider overophedningstærsklen
• Aktivér eller deaktiver meddelelsesindstillingerne via feltet
• Kontakt til overophedningsalarm

□ Aktivér eller deaktiver visning af opladningsstatus:

- Aktivér/deaktiver visning af opladningsstatus for batteripakken via feltet Batteriidentifikator. Visningen af opladningsstatus for batteripakken slukker automatisk efter kort tid

°F/°C-kontakt

□ Skift mellem grader Celsius og grader Fahrenheit

Information

□ Oversigt over information om batteripakke

Statistikker

□ Visning af følgende detaljer:

• Antal opladningscyklusser
• Antal afladningscyklusser
• Den samlede kørselstid

Indstillinger

□ Efter valg af batteripakke finder du øverst til højre
☐ Hvis du trykker på iigen, kan du foretage de følgende ændringer for batteripakken:

• Symbol - tildel et nyt billede
• Navn - angiv et nyt navn
• Lokation - tildel et nyt sted

Du kan også vende tilbage til Apparatinformation i denne menu

Frigiv enhed

Frigiv brugen af batteripakken til andre brugere i den samme husholdning via appen Lidl Home

Ofte stillede spørgsmål

□ Kontrol af firmware
□ Opdatering af firmware via Kontrollér opdatering af firmware

Fjern enhed

- Batteridrevet boreskruetrækker

Når du vælger Apparatinformation "PABSP 20 Li C3" under Batteri, vises siden for batteridrevet boreskruetrækker med følgende detaljer:

• nummeret på elektroværktøj
• navnet på elektroværktøj
• afladningsstrømmen (i ampere)
• motorens omdrejningshastighed (o/min.)

Værktøj-driftstilstand

□ Vælg driftstilstand:

• Effekt - tillader en højere afladningsstrøm til tunge opgaver
• ∅KO

☐ Elektroværktøjets drejeretning vises som IUR (i urets retning) eller MUR (mod urets retning)

Indstil lysslukningsforsinkelse

☐ Lysslukningsforsinkelsen for LED arbejdslys 11 kan indstilles fra 1 til 99 sekunder efter slukning
□ Brugsstatistikkerne for batteridrevet boreskruetrækker vises således:

• Samlet kørselstid
• Antal mekanismer til overophedningsbeskyttelse
• Antal stilstande
• Antal mekanismer til overstrømsbeskyttelse

Firmwareversion

□ Kontrol af elektroværktøjets firmware:

- Hvis der vises en rød prik ved siden af versionen, betyder det, at der er en ny firmwareversion tilgængelig. Hvis du vælger Firmwareversion, kan du vælge Opdatering af firmware. Bjælkerne til status af opdateringen viser overførslen af batteripakkens nye firmware.

☐ Opdatering udført betyder, at den nye firmware er overført til batteripakken. Parringen mellem batteripakken og appen Lidl Home fjernes. Opdateringen af firmware starter.

VIGTIGT!

Under opdateringen af firmware blinker status-LED'en 20 5× pr. sekund. Afbryd ikke Smart-batteripakken fra batteridrevet boreskruetrækker under opdateringen, da batteridrevet boreskruetrækker bliver ubrugelig, såfremt opdateringen slår fejl. Under opdateringen reagerer batteridrevet boreskruetrækker ikke på betjening, fx tryk på afbryderen. Opdateringsprocessen tager ca. 5 minutter. Hvis firmwaren opdateres korrekt, blinker status-LED'en i 5 sekunder 1× pr. sekund. Batteridrevet boreskruetrækker reagerer igen på betjening. Par batteripakken med appen Lidl Home ved at følge kapitlet "Parring af produktet med appen Lidl Home".

Genetablér parring af batteridrevet boreskruetrækker

⚠ VIGTIGT!

Hvis status-LED'en 20 skifter mellem at blinke 1× og 5× pr. sekund, betyder det, at parringen er blevet afbrudt. En af grundene kan være, at batteripakken er fjernet fra batteridrevet boreskruetrækker under opdateringen af firmware. Batteridrevet boreskruetrækker er dermed ubrugelig, indtil parringen er genetableret.

Gør følgende for at genetablere parringen med batteridrevet boreskruetrækker:

1. Sæt batteripakken på batteridrevet boreskruetrækker.
2. Tryk på afbryderen 6. Status-LED'en 20 blinker skiftevis 1× eller 5× pr. sekund.
3. Aktivér Bluetooth på din mobiltelefon.
4. Hold knappen 📋 (ladeniveau) på Smart-batteripakken nede i 3 sekunder for at sikre, at Bluetooth er aktiveret for batteripakken.
5. Par batteripakken med appen Lidl Home ved at følge kapitlet "Parring af produktet med appen Lidl Home".
6. Vælg Apparatinformation "PABSP 20 Li C3" under Batteri. Siden for batteridrevet boreskruetrækker vises.
7. Vælg Firmwareversion, og opdater firmwaren.
8. Efter opdatering af firmwaren skulle parringen af batteridrevet boreskruetrækker være genetableret, og batteridrevet boreskruetrækker er klar til brug.
   □ Vælg Nulstilling for at gendanne fabriksindstillingerne.

1. På fanen vælges det produkt, som parringen skal fjernes for, og for hvilket du vil slette data.
2. Vælg symbolet ∠ øverst til højre.
3. Vælg Fjern enhed.
4. Vælg Afbryd og slet alle data for at slette data. Hvis du kun vil fjerne parringen af produktet uden at slette data, skal du vælge Afbryd.

1. På produktlisten vælges den batteripakke, som du har spørgsmål til.
2. Vælg symbolet ∠ øverst til højre.
3. Under Andre vælges muligheden Ofte stillede spørgsmål (frequently asked questions = ofte stillede spørgsmål).

Sluk produktet, fjern batteripakken 10 og lad produktet køle af, før du udfører inspektions-, vedligeholdelses- eller rengøringsopgaver!

Rengøring

Det skal sikres, at der ikke trænger væske ind i produktet.
Hold altid produktet rent, tørt og fri for olie eller smørefedt. Fjern støv efter hvert brug og før opbevaring.
Regelmæssig og grundig rengøring hjælper med til sikker brug og forlænger produktets levetid.

Rengør produktet med en tør klud. Anvend en blød børste på svært tilgængelige steder.
Især skal der fjernes snavs og støv fra ventilationsåbningerne med en klud og en blød børste.
■ Ventilationsåbninger skal altid være frie.

BEMARK

Brug ikke kemiske, alkaliske, slibende eller andre aggressive rengørings- eller desinfektionsmidler til at rengøre produktet, da disse kan beskadige overfladerne.

Vedligeholdelse

- Kontrollér produktet og værktøjets dele (fx værktøjer) før og efter hvert brug for slitage og beskadigelser. Udskift om nødvendigt disse med nye, som beskrevet i denne betjeningsvejledning. Vær opmærksom på de tekniske krav (se "Tekniske data").

Reparation

Der er ingen dele i dette produkt, der kan serviceres af brugeren. Kontakt en kvalificeret specialist for at få produktet kontrolleret og repareret.

Opbevaring

■ Tryk drejeretningsomskifter 5 i midterposition, så du blokerer afbryderen 6.
■ Rengør produktet som beskrevet ovenfor.
Opbevar produktet og dets tilbehør på et mørkt, tørt, frostfrit og godt ventileret sted.
Opbevar altid produktet på et sted, der ikke er tilgængeligt for børn. Den optimale temperatur ved længere opbevaringer (længere end 3 måneder) +20 til +26 °C.
Sæt en skruebit i bitholderen 8.
■ Opbevar produktet i transportkufferten19.

Bemærkninger om batteripakken

Opbevar kun batteripakken 10 i delvist opladet tilstand. Opladningsstatussen skal være 40 til 60 % ved længere opbevaringsperioder (røde og orange opladningsstatus-LED'er 14 lyser).

- Kontroller batteripakkens 10 opladningsstatus ca. hver 3 måned under en længere opbevaringsfase. Genoplad det om nødvendigt.

Transport

■ Tryk drejeretningsomskifter 5 i midterposition, så du blokerer afbryderen 6.
■ Transportér produktet i transportkufferten ^19 .
Beskyt produktet mod stød og stærke vibrationer, der især kan opstå under transport i køretøjer.
Sørg for at produktet ikke kan glide og/eller vælte.

Bortskaffelse

Inden du overlader produktet til tredjemand, hvis det skal bortskaffes eller returneres til producenten, skal du sikre dig, at alle data er blevet slettet fra produktet og skyen.

Se følgende kapitel:

"Ekstra funktioner", menupunkt:

Afbryd og slet alle data

Emballage:

Emballagen består af miljøvenlige materialer, som du kan bortskaffe på de lokale genbrugsstationer.

Bemærk forpakningsmaterialernes mærkning til affaldssorteringen, disse er mærket med forkortelser (a) og numre (b) med følgende betydning: 1–7: kunststoffer/20–22: papir og pap/80–98: kompositmaterialer.

Produkt:

Produktet og tilbehøret og emballagematerialer kan genbruges og er underlagt udvidet producentansvar.

De skal bortskaffes separat. Følg de viste mærkater med sorteringsoplysninger, så de bortskaffes på en bedre måde.

Triman-logoet gælder kun for Frankrig.

De får oplyst muligheder til bortskaffelse af det udtjente produkt hos deres lokale myndigheder eller bystyre.

For miljøets skyld, så må produktet aldrig smides ud sammen med husholdningsaffaldet, når det er udtjent, men skal afleveres til en fagmæssig korrekt bortskaffelse. De kan informere Dem vedrørende opsamlingssteder og deres åbningstider hos deres ansvarlige forvaltning.

Miljøskader gennem forkert bortskaffelse af batterierne/akkuerne!

Fjern batterierne/de genopladelige batterier fra produktet ved bortskaffelse.

Batterier/akkuer må ikke bortskaffes via husholdningsaffaldet. De kan indeholde giftige tungmetaller og er underlagt behandlingen for særaffald. De kemiske symboler for tungmetaller er følgende: Cd = kadmium, Hg = kviksølv, Pb = bly. Aflverer derfor brugte batterier/akkuer hos en kommunal genbrugsstation.

"Parkside" Batteridrevet boreskruetrækker 20 V

Modelnummer: HG09587

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med den relevante EU-harmoniserings-lovgivning:

Directive 2006/42/EC

Directive 2014/30/EU

Directive 2011/65/EU

Referencer til de relevante anvendte harmoniserede standarder, eller til de andre tekniske specifikationer, som der erklæres overensstemmelse med:

Nr. / dele

Directive 2006/42/EC

EN 62841-1:2015

EN 62841-2-1:2018/A11:2019

Directive 2014/30/EU

EN 55014-1:2017/A11:2020

EN IEC 55014-1:2021

EN 55014-2:1997/A2:2008

EN IEC 55014-2:2021

Genstanden for ovennævnte erklæring er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af den 8. juni 2011 om begrænsning af brugen af visse farlige stoffer i elektrisk og elektronisk udstyr:

Ihændehaver af den tekniske dokumentation: OWIM GmbH & Co.KG

Denne overensstemmelseserklæring udstedes udelukkende under fabrikantens ansvar.

Oversættelse af original overensstemmelseserklæring

Neckarsulm 05.08.2022

Sted

Dato

Benjamin Steeb

Produktet blev produceret omhyggeligt efter de strengeste kvalitetskrav og kontrolleret grundigt inden levering. Hvis der forekommer mangler ved dette produkt, så har de juridiske rettigheder over for sælgeren af dette produkt. Disse juridiske rettigheder indskrænkes ikke af vores garanti, der beskrives i det følgende.

De får 5 års garanti fra købsdatoen på dette produkt. Garantifristen begynder med købsdatoen. Opbevar den originale kassebon på et sikkert sted. Denne kassebon behøves som dokumentation for købet.

Hvis der inden for 5 år fra købsdatoen af for dette produkt opstår en materiale- eller fabrikationsfejl, bliver produktet repareret eller erstattet - efter vores valg - af os uden omkostninger for dem. Garantien bortfalder, hvis produktet bliver beskadiget eller ikke anvendes eller vedligeholdes korrekt.

Garantien gælder for materiale- eller fabrikationsfejl. Denne garanti dækker ikke produktdele, som er udsat for normalt slid og derfor kan betragtes som normale sliddele (f.eks. batterier) eller ved skader på skrøbelige dele; f.eks. kontakter, akkumulatorer som er fremstillet af glas.

- Afvikling af garantisager

For at kunne garantere en hurtig sagsbehandling af deres forespørgsel, bedes De følge følgende anvisninger:

Opbevar kassebon og artikelnummer (IAN 391010_2201) som købsdokumentation, så disse kan fremlægges på forespørgsel.

Artikelnumrene er angivet på typeskiltet, ved en indgravering, på forsiden af vejledningen (nederst til venstre) eller på et mærkat på bag- eller undersiden.

Hvis der forekommer funktionsfejl eller andre mangler, skal De først kontakte nedenstående serviceafdeling telefonisk eller via e-mail.

Et produkt, der er registreret som defekt, kan De derefter sende portofrit til den meddelte serviceadresse ved vedlæggelse af købsbeviset (kassebon) og angivelsen af, hvori manglen består, og hvornår den er opstået.

Service

DK Service Danmark

Tel.: [phone]

E-Mail: [e-mail]

CE
