| Typ produktu | Bezdrátová vrtačka-šroubovák |
| Značka | Parkside |
| Model | PABSP 20 Li C3 |
| Jmenovité napětí | 20 V --- |
| Typ akumulátoru | Lithium-iontový, 20 V, 4 Ah (PAPS 204 A1) |
| Kapacita akumulátoru | 80 Wh |
| Otáčky naprázdno (1. rychlost) | 0 – 500 min⁻¹ |
| Otáčky naprázdno (2. rychlost) | 0 – 2000 min⁻¹ |
| Maximální krouticí moment | 60 Nm |
| Max. průměr vrtání (ocel) | 13 mm |
| Max. průměr vrtání (dřevo) | 38 mm |
| Typ sklíčidla | Rychloupínací sklíčidlo, max ∅ 13 mm |
| Převodovka | 2 mechanické rychlosti |
| Hladina akustického tlaku (LₚA) | 81,9 dB(A) (nejistota K=5 dB) |
| Hladina akustického výkonu (LₜA) | 92,9 dB(A) (nejistota K=5 dB) |
| Vibrace ruka-paže (vrtání do kovu) | < 2,5 m/s² (nejistota K=1,5 m/s²) |
| Napájení nabíječky | 230-240 V ~, 50 Hz, 120 W |
| Doba nabíjení (akumulátor 4 Ah) | 60 minut |
| Speciální funkce | LED osvětlení, Bluetooth, aplikace Lidl Home, regulace krouticího momentu, blokování vřetene, sklíčidlo proti zablokování |
| Údržba | Čistěte suchým hadříkem a měkkým kartáčem; nepoužívejte agresivní prostředky |
| Záruka | 5 let |
| Poprodejní servis Francie | 0800904879 / owim@lidl.fr |
Často kladené otázky - PABSP 20 Li C3 PARKSIDE
Dotazy uživatelů ohledně PABSP 20 Li C3 PARKSIDE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vrtačka ve formátu PDF zdarma! Najděte svůj návod PABSP 20 Li C3 - PARKSIDE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PABSP 20 Li C3 značky PARKSIDE.
NÁVOD K OBSLUZE PABSP 20 Li C3 PARKSIDE
Pokyny pro obsluhu a bezpečnostní pokyny
Překlad původního návodu k používání
SK
AKUMULÁTOROVÝ VŘTACÍ SKRUTKOVAČ PABSP 20 V
Pokyny pre obsluhu a bezpečnostné pokyny
Použitá výstražná upozornění a symboly ...... Strana 127
Úvod. Strana 127
Použití ke stanovenému účelu. Strana 127
Rozsah dodávky. Strana 128
Potřebujete (pro použití s aplikací Lidl Home) ...... Strana 128
Popis dílů ...... Strana 128
Technické údaje ...... Strana 128
Pokyny k ochranným značkám. Strana 129
Bezpečnostní pokyny Strana 130
Všeobecné bezpečnostní pokyny pro elektrické nástroje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 130
Bezpečnostní pokyny pro vrtačky ...... Strana 133
Snížení vibrací a hluku .... Strana 133
Chování v nouzových případech .... Strana 133
Zbytková rizika. Strana 133
Bezpečnostní pokyny pro nabíječky .... Strana 134
Před prvním použitím ...... Strana 135
Příslušenství. Strana 135
Odstranění/vložení akumulátorové sady. Strana 136
Zkontrolujte stav nabití akumulátorové sady .... Strana 136
Nabíjení akumulátorové sady ...... Strana 136
Vkládání/vyjímání nástrojového nástavce .... Strana 136
Zkušební provoz. Strana 137
Obsluha Strana 137
Vyberte rychlostní stupeň ...... Strana 137
Nastavení směru otáčení ...... Strana 138
Regulace kroutícího momentu .... Strana 138
Zapnutí a vypnutí .... Strana 138
Regulace rychlosti .... Strana 138
Pracovní svítilna s LED ...... Strana 138
Pracovní pokyny.... Strana 138
Připojení výrobku k aplikaci Lidl Home ...... Strana 139
Zapnutí/vypnutí funkce Bluetooth akumulátoru .... Strana 139
Připojení výrobku k aplikaci Lidl Home .... Strana 139
Funkce aplikace Lidl Home .... Strana 140
Chytrá akumulátorová sada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 140
Aku vrtací šroubovák .... Strana 141
Znovu vytvořte spojní s aku vrtacím šroubovákem ...... Strana 142
Reset na nastavení z výroby. Strana 143
Zásady ochrany osobních údajů ...... Strana 143
Odpárovat produkt a odstranit data z aplikace .... Strana 143
Problémy s aplikací - FAQ. Strana 143
Čištění a péče. Strana 143
Čištění. Strana 143
Údržba. Strana 143
Oprava ...... Strana 144
Skladování ...... Strana 144
Transport....Strana 144
Zlikvidování.... Strana 144
ES prohlášení o shodě. Strana 145
Záruka Strana 146
Postup v prípadě uplatňování záruky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 146
Servis.... Strana 146

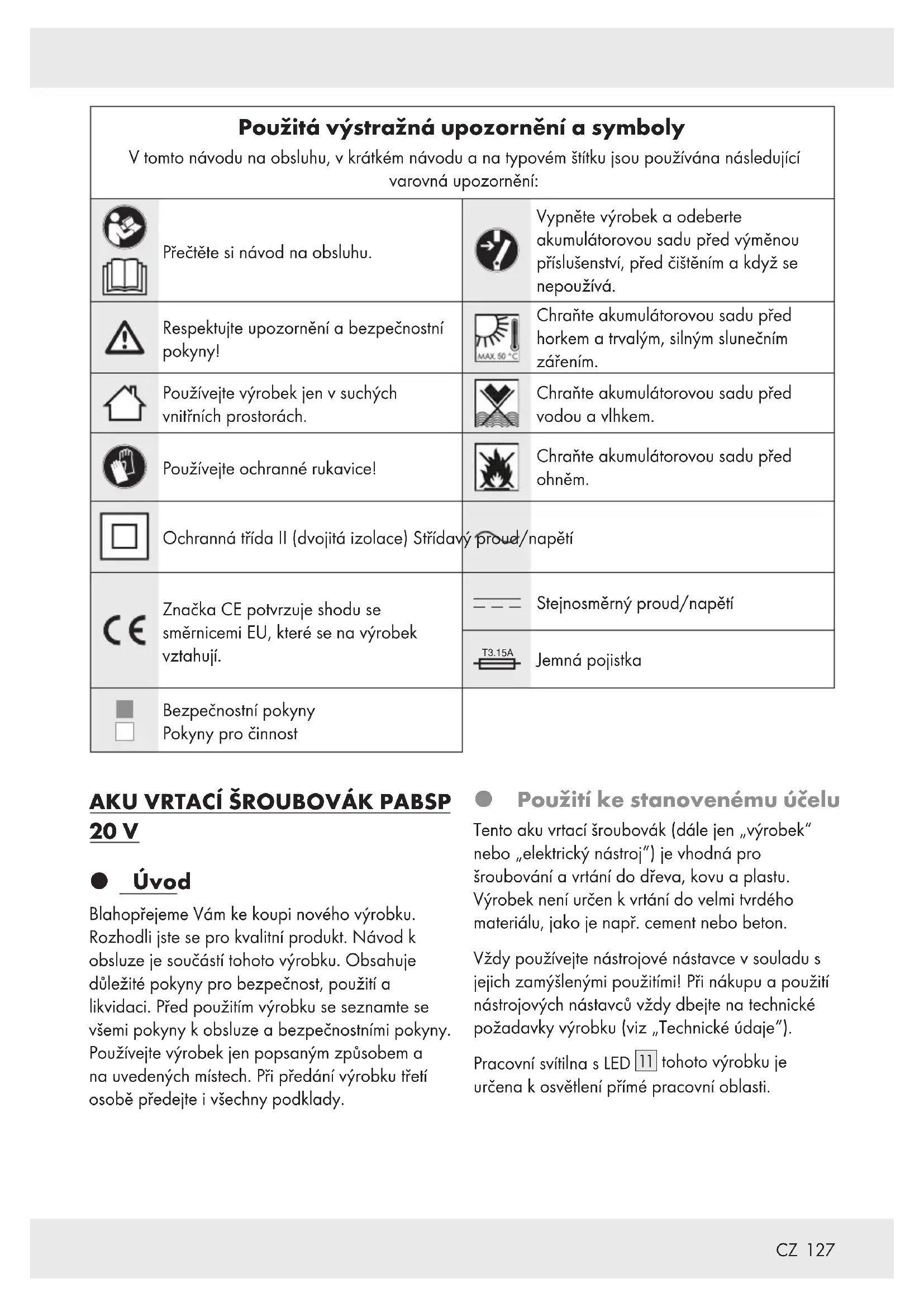

| Použitá výstražná upozornění a symbolyV tomto návodu na obsluhu, v krátkém návodu a na typovém štítku jsou používána následující varovná upozornění: | |||
  | Přečtěte si návod na obsluhu. |  | Vypněte výrobek a odeberte akumulátorovou sadu před výměnou příslušenství, před čištěním a když se nepoužívá. |
 | Respektujte upozornění a bezpečnostní pokyny! |  | Chraňte akumulátorovou sadu před horkem a trvalým, silným slunečním zářením. |
 | Používejte výrobek jen v suchých vnitřních prostorách. |  | Chraňte akumulátorovou sadu před vodou a vlhkem. |
 | Používejte ochranné rukavice! |  | Chraňte akumulátorovou sadu před ohněm. |
 | Ochranná třída II (dvojitá izolace) Střídavý proud/napětí | ||
 | Značka CE potvrzuje shodu se směrnicemi EU, které se na výrobek vztahují. |  : | Stejnosměrný proud/napětí |
 . | Jemná pojistka | ||
| [ZW7] | Bezpečnostní pokynyPokyny pro činnost | ||
AKU VRTACÍ ŠROUBOVÁK PABSP
20 V
• Úvod
Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.
- Použití ke stanovenému účelu
Tento aku vrtací šroubovák (dále jen „výrobek“ nebo „elektrický nástroj“) je vhodná pro šroubování a vrtání do dřeva, kovu a plastu. Výrobek není určen k vrtání do velmi tvrdého materiálu, jako je např. cement nebo beton.
Vždy používejte nástrojové nástavce v souladu s jejich zamýšlenými použitími! Při nákupu a použití nástrojových nástavců vždy dbejte na technické požadavky výrobku (viz „Technické údaje“).
Pracovní svítilna s LED 11 tohoto výrobku je určena k osvětlení přímé pracovní oblasti.
Jiné upotřebení nebo úpravy výrobku se považují za užívání v rozporu se stanoveným účelem a mohou vést k rizikům, jako je nebezpečí smrti, zranění nebo poškození. Výrobce nenese žádnou odpovědnost za škody způsobené nesprávným upotřebením. Výrobek není určen k živnostenskému nebo jinému využívání.
S tímto produktem lze použít aplikaci Lidl Home.
- Rozsah dodávky
⚠️ VAROVÁNÍ!
Výrobek a balicí materiály nejsou dětská hračka! Nedovolte dětem hrát si s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí polknutí a udušení!
1 Aku vrtací šroubovák 20 V PABSP 20 Li C3
1 Akumulátorová sada PAPS 204 A1 *
1 Rychlonabíječka PLG 20 C3 *
1 Držák na opasku
1 Krátký návod
Potřebujete (pro použití s aplikací Lidl Home)
Mobilní zařízení: iOS 9.0 nebo vyšší Android 5.0 nebo vyšší
- Popis dílů
Obrázek A:
1 Sklíčidlo
2 Upínací kroužek
3 Momentová objímka
4 Řadicí páka
5 Přepínač směru otáčení/zámek
6 Vypínač Zap/Vyp/regulace otáček
7 Rukojeť
8 Držák bitu (magnetický)
9 Držák na opasku
10Akumulátorová sada *
11 Pracovní svítilna s LED
20 LED stavu spojení
Obrázek B:
12 Odblokovací tlačitko pro akumulátorovou sadu
13 Tlačítko (stav nabíjení)
14 LED stavu nabití (červená/oranžová/zelená)
Obrázek C:
10Akumulátorová sada *
15 Nabíječka (rychlonabíječka) *
16Přípojné vedení se síťovou zástrčkou
17 Kontrolka nabíjení LED - zelená
18 Kontrolka nabíjení LED - červená
Bez obrázku:
19Přepravní kufr
- Technické údaje
Aku vrtací šroubovák PABSP 20 Li C3
Jmenovité napětí: 20 V ---
Typ sklíčidla: Rychlosklíčidlo
Převodovka: 2 rychlostní stupně
Volnoběžné otáčky n₀:
- rychlostní stupně: 0–500 min -1
- rychlostní stupně: 0–2000 min -1
Max. točivý moment: 60 N m
Rozsah upínání sklíčidla: max. ∅ 13 mm
Max. průměr vrtáku: v oceli ∅ 13 mm ve dřevě ∅ 38 mm
Typ: Lithium-iontová
Jmenovité napětí: 20 V ---
Kapacita: 4 Ah
Energetická hodnota: 80 Wh
Počet článků baterie: 5
Frekvenční výkon: ≤ 20 dBm
Frekvenční pásmo: 2400-
2483,5 MHz
Teplota: max. +50 °C
Rychlonabíječka PLG 20 C3 \*
Vstup:
Jmenovité napětí: 230–240 V \~
Jmenovitá frekvence: 50 Hz
Jmenovitý výkon: 120 W
Pojistka (vnitřní): 3,15 A/T3.15A
Výstup:
Jmenovité napětí: 21,5 V
Nabíjecí proud: 4,5 A
Ochranná třída: II/☐
* Akumulátor a rychlonabíječka nejsou součástí dodávky
Doba nabíjení:
■ Typ akumulátoru PAP 20 B1, 2,0 Ah (k dostání samostatně): 35 minut
Typ akumulátoru PAP 20 B3, PAPS 204 A1, 4,0 Ah (k dostání samostatně): 60 minut
■ Typ akumulátoru PAPS 208 A1, 8,0 Ah (k dostání samostatně): 120 minut
Doporučená okolní teplota:
Během nabíjení: +4 až +40 °C
Během provozu: +4 až +40 °C
Během skladování: +20 až +26 °C
Hodnoty emisí hluku
Naměřené hodnoty byly stanoveny v souladu s normou EN 62841. Hladina akustického tlaku elektrického nástroje hodnocená jako A je obvykle:
Hladina akustického výkonu
Emisní hodnoty vibrací
Celkové hodnoty vibrací (vektorový součet tří směrů), stanovené v souladu s EN 62841:
Vrtání do kovu:
Vibrace rukou/paží a_h,D : <2,5 m/s ^2 (1,094 m/s ^2 )
Nejistota K: 1,5 m/s ^2
VAROVÁNÍ!
Noste ochranu sluchu!
UPOZORNĚNÍ
Uvedená celková hodnota vibrací a uvedená hodnota emisí hluku byly naměřeny pomocí standardizovaných zkušebních metod, a mohou být použity k porovnání jednoho elektrického nástroje s jiným.
Uvedená celková hodnota vibrací a uvedená hodnota emisí hluku mohou být použity i pro předběžnému odhadu zatížení.
VAROVÁNÍ!
Vibrace a hluk při skutečném použití elektrických nástrojů se od uvedených hodnot odchylují v závislosti na způsobu, jakým je elektrický nástroj používán, zejména typ zpracovávaného obrobku. Snažte se udržet zatížení vibracemi a hlukem tak nízké, jak je to jen možné. Příklady opatření ke snížení zatížení vibracemi je nošení rukavic při používání nástroje a omezení doby práce. Přitom se musí brát do úvahy všechny akce provozního cyklu (například časy kde je elektrický nástroj vypnut, a ty, u kterých je sice zapnutý, ale běží bez zatížení).
☐ iOS a Apple jsou registrované značky společnosti Apple Inc. v USA a dalších zemích. App Store je registrovaná obchodní značka společnosti Apple Inc.
□ Android, Gmail, Google Play a Google Assistant * jsou registrované obchodní značky společnosti Google Inc.
□ Zigbee je registrovaná ochranná známka společnosti The Zigbee Alliance.
☐ Slovní značka a logo Bluetooth ^® jsou registrované ochranné známky společnosti Bluetooth ^® SIG Inc., jakékoli použití ochranné známky společností OWIM GmbH probíhá v rámci licence.
□ Obchodní značka a název Parkside jsou majetkem příslušných vlastníků.
□ Všechny ostatní názvy a výrobky mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků.
* Google Assistant není k dispozici v některých jazycích a zemích.
Bezpečnostní pokyny
Všeobecné bezpečnostní pokyny pro elektrické nástroje
⚠️ VAROVÁNÍ!
Přečtěte si všechny bezpečnostní pokyny, pokyny, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen.
Nedodržení následných pokynů může způsobit zranění elektrickým proudem, požár a/nebo těžká zranění.
Uschovejte bezpečnostní pokyny a návody pro budoucnost.
Termín používaný v bezpečnostních pokynech „elektrický nástroj“ se vztahuje na elektrické nástroje napájené ze sítě (sítovým vedením) nebo elektrické nástroje napájené akumulátorem (bez síťového vedení).
Bezpečnost práce na pracovním místě
1) Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracovní prostory mohou vést k úrazům.
2) Nepracujte s elektrickým nástrojem ve výbušném prostředí, v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje jsou zdrojem jiskření, které může zapálit prach nebo výpary.
3) Při práci s elektrickými nástroji udržujte děti a osoby v bezpečné vzdálenosti. Při rozptýlení můžete ztratit kontrolu nad elektrickým nástrojem.
Elektrická bezpečnost
1) Síťová zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka nesmí být žádným způsobem měněna. Nepoužívejte rozbočovací zástrčky s uzemněnými elektrickými nástroji. Neupravené zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem.
2) Vyhněte se kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Pokud je vaše tělo uzemněné, existuje zvýšené riziko úrazu elektrickým proudem.
3) Chraňte elektrické nástroje před deštěm nebo vlhkem. Proniknutí vody do elektrického nástroje zvyšuje riziko úrazu elektrickým proudem.
4) Nezneužívejte přípojné vedení k zavěšování nebo nošení elektrického nástroje nebo k vytáhnutí zástrčky ze zásuvky. Udržujte přípojné vedení daleko od tepla, oleje, ostrých hran nebo pohybujících se částí. Poškozená nebo spletená přípojná vedení zvyšují riziko úrazu elektrickým proudem.
5) Pokud pracujete s elektrickým nástrojem venku, používejte jen prodlužovací vedení vhodné i pro venkovní použití. Použití prodlužovacího vedení vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.
6) Pokud je provoz elektrického nástroje ve vlhkém prostředí nevyhnutný, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.
Bezpečnost osob
1) Bud'te pozorní, sledujte, co děláte a používejte zdravý rozum při práci s elektrickým nástrojem. Nepoužívejte elektrický nástroj, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při použití elektrického nástroje může vést k vážným zraněním.
2) Používejte osobní ochranné pomůcky a vždy noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je protiprachová maska, neklouzavá bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, v závislosti na povaze a použití elektrického nástroje, snižuje riziko zranění.
3) Zabraňte náhodnému spuštění. Ujistěte se, že elektrický nástroj je vypnutý předtím, než jej připojíte k elektrické síti a/nebo akumulátoru, ho zvednete nebo přenášite. Pokud přenášite elektrický nástroj s prstem na spínači nebo zapnutý elektrický nástroj připojíte k napájení, může to vést k nehodám.
4) Před zapnutím elektrického nástroje odstraňte všechny seřizovací nástroje nebo klíč na šrouby. Nástroj nebo klíč, který ponecháte připevněn k otáčející se části elektrického nástroje, může vést ke zranění.
5) Vyhýbejte se nenormálnímu držení těla. Dbejte na správný postoj a udržujte za všech okolností rovnováhu. To umožňuje lepší ovladatelnost elektrického nástroje v neočekávaných situacích.
6) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte své vlasy a oblečení mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.
7) Pokud lze instalovat zařízení pro odsávání a záchyt prachu, musí být připojeno a správně používáno. Použití odsávání prachu může snížit nebezpečí týkající se prachu.
8) Neukolébejte se ve falešné bezpečnosti a nepřekračujte bezpečnostní pravidla pro elektrické nástroje, a to ani v případě, že jste se seznámili s elektrickým nástrojem při častém používání. Nedbalé jednání může vést k vážným zraněním během zlomků sekundy.
Upotřebení a zacházení s elektrickým nástrojem
1) Elektrický nástroj nepřetěžujte. Použijte pro svou práci určený typ elektrického nástroje. S pomocí vhodného elektrického nástroje pracujete lépe a bezpečněji v zadané oblasti výkonu.
2) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, které již není možné zapnout nebo vypnout, je nebezpečné a musí být opraveno.
3) Před jakýmkoliv seřizováním, výměnou nástrojových nástavců nebo před uložením nepoužívaného elektrického nástroje vytáhněte zástrčku ze zásuvky a/nebo odstraňte odnímatelný akumulátor. Toto preventivní opatření zabraňuje neúmyslnému spuštění elektrického nástroje.
4) Nepoužívané elektrické nástroje skladujte mimo dosah dětí. Nenechte osoby používat elektrický nástroj, pokud nejsou s ním obeznámeni nebo nečetli instrukce. Elektrické nástroje jsou nebezpečné, když jsou používány nezkušenými osobami.
5) Opatrujte elektrické nástroje a nástrojový nástavec s péčí. Zkontrolujte, zda pohyblivé díly bezvadně fungují a nezadírají se, zda díly nejsou prasklé nebo tak poškozené, že je narušena funkce elektrického nástroje. Poškozené díly nechte opravit před použitím elektrického nástroje. Mnoho nehod je způsobeno špatně udržovanými elektrickými nástroji.
6) Řezné nástroje udržujte ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými břity se méně zadírají a lépe se ovládají.
7) Používejte elektrický nástroj, příslušenství a nástrojové nástavce atd. v souladu s těmito pokyny. Zohledněte pracovní podmínky a činnost, která má být provedena.
Použití elektrického nástroje k jiné činnosti, než je určené použití, může vést k nebezpečným situacím.
8) Udržujte rukojeti a úchopy suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopy neumožňují bezpečnou obsluhu a ovládání elektrického nástroje v neočekávaných situacích.
Použití akumulátorového nástroje a zacházení s ním
1) Akumulátor nabíjejte pouze nabíječkami doporučenými výrobcem. U nabíječky, která je určena pro určitý druh akumulátorů, hrozí riziko požáru v případě jejího použití s jinými akumulátory.
2) V elektrických nástrojích používejte pouze akumulátory pro ně určené.
Použití jiných akumulátorů může způsobit poranění a vést ke vzniku požáru.
3) Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kancelářských sponek, mincí, klíčů, hřebíků, šroubů či jiných malých kovových předmětů, které by mohly zapřičinit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
4) Pokud jsou použity nesprávně, může z akumulátoru unikat tekutina. Vyhněte se kontaktu s ní. Při náhodném kontaktu opláchněte vodou. Pokud se kapalina dostane do očí, požadujte navíc lékařskou pomoc. Unikající kapalina z akumulátoru může vést k podráždění pokožky nebo popáleninám.
5) Nepoužívejte poškozený nebo změněný akumulátor. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně a vést k požáru, výbuchu nebo nebezpečí zranění
6) Nevystavujte akumulátor ohni nebo vysokým teplotám. Oheň nebo teploty nad 130 °C mohou vyvolat explozi.
7) Dodržujte všechny pokyny k nabíjení a nabíjejte akumulátor akumulátorového nástroje nikdy mimo rozsah teplot uvedený v návodu k obsluze. Nesprávné nabíjení nebo nabíjení mimo přípustný rozsah teplot mohou akumulátor zničit a zvyšují riziko vzniku požáru.
Servis
1) Nechte elektrické nástroje opravovat jen od kvalifikovaného odborného personálu s použitím originálních náhradních dílů. Tím je zajištěno, že bezpečnost elektrického nástroje zůstane zachována.
2) Nikdy neudržujte poškozené akumulátory. Veškerá údržba baterií musí být provedena výrobcem nebo autorizovanými servisními středisky.
- Bezpečnostní pokyny pro vrtačky
- Bezpečnostní pokyny pro všechny práce
1) Elektrický nástroj držte při provádění operací, kdy mohou použitý nástrojový nástavec nebo šrouby dojít do kontaktu se skrytými vodiči, za izolované rukojeti. Kontakt s vedením pod napětím může dostat pod napětí i kovové části přístroje a vést tak k úderu elektrickým proudem.
- Bezpečnostní pokyny při používání dlouhých vrtáků
1) Nikdy nepracujte s vyššími otáčkami, než jsou maximální povolené otáčky pro vrtání. Při vyšších otáčkách se vrták snadno ohne, pokud se může volně otáčet bez kontaktu s obrobkem, a způsobit zranění.
2) Vždy začněte vrtat s nízkými otáčkami a pokud je vrták v kontaktu s obrobkem. Při vyšších otáčkách se vrták snadno ohne, pokud se může volně otáčet bez kontaktu s obrobkem, a způsobit zranění.
3) Na vrták nevyvíjejte nadměrný tlak a pouze podélně k vrtáku. Vrtáky se mohou ohnout a tím zlomit nebo způsobit ztrátu kontroly a vést ke zraněním.
Snížení vibrací a hluku
Omezte dobu používání, používejte provozní režimy se slabými vibracemi a málo hlučné a noste osobní ochranné pomůcky pro snížení účinků vibrací a hluku.
Následující opatření umožní snížit vibracemi a hlukem působená rizika:
Používejte výrobek pouze podle jeho účelu a jak je popsáno v těchto instrukcích.
Ujistěte se, že je výrobek bezvadný a je dobře udržován.
Používejte správné nástrojové nástavce pro tento výrobek a zajistěte, aby byly bezvadné.
Držte výrobek bezpečně za rukojeti/úchopové plochy.
Udržujte výrobek podle pokynů a dbejte o dostatečné mazání (je-li aplikovatelné).
Plánujte průběh svých prací tak, aby upotřebení výrobků s vysokou hodnotou vibrací bylo rozloženo na delší časové období.
- Chování v nouzových případech
Seznamte se na základě tohoto návodu na obsluhu s použitím tohoto výrobku. Zapamatujte si bezpečnostní pokyny a bezpodmínečně se jich držte. To pomáhá vyhnout se rizikům a nebezpečím.
Vždy bud’te při používání výrobku pozorní, abyste nebezpečí zjistili včas a mohli jednat. Včasný zásah může zabránit vážnému zranění nebo poškození majetku.
Při vadné funkci ihned výrobek vypněte a odeberte akumulátorovou sadu. Nechte to kvalifikovanému odborníkovi zkontrolovat a, pokud je to nutné, opravit před opětovným uvedením do provozu.
Zbytková rizika
I když použijete tento výrobek obsluhujete podle předpisu, zůstává potenciální riziko pro zranění a poškození. Následující nebezpečí mohou kromě jiných nastat v souvislosti s konstrukcí a provedením tohoto výrobku:
Zdravotní poškození vyplývající z emise vibrací, je-li výrobek používán po delší dobu, nebo není správně používán a udržován.
Osobní a věcné škody způsobené vadným řeznými nástroji nebo náhlý dopad skrytého objektu během používání.
Nebezpečí zranění a věcné škody způsobené létajícími objekty.
UPOZORNĚNÍ
Tento výrobek generuje během provozu elektromagnetické pole! Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty! Chcete-li snížit nebezpečí vážných nebo smrtelných úrazů, doporučujeme osobám s lékařskými implantáty, aby konzultovaly svého lékaře a výrobce zdravotnického implantátu před obsluhou výrobku!
- Bezpečnostní pokyny pro nabíječky
Tento přístroj mohou používat děti starší 8 let i osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání přístroje a chápou z toho vyplývající nebezpečí. Děti si nesmí s přístrojem hrát. Čištění a uživatelskou údržbu nesmějí provádět děti bez dohledu.
Nenabíjejte nedobíjitelné baterie.
Porušení tohoto upozornění vede k rizikům.
Když je přípojné vedení poškozeno, musí být nahrazen výrobcem nebo jeho zákaznickou službou nebo podobně kvalifikovanou osobou, aby se zabránilo ohrožením.
- Chraňte elektrické komponenty před vlhkostí. Abyste zabránili úrazu elektrickým proudem, neponořujte přístroj nikdy do vody nebo jiných kapalin. Nedržte přístroj nikdy pod tekoucí vodou. Dodržujte pokyny pro čištění, údržbu a opravy.
Přístroj je vhodný pouze pro použití ve vnitřních prostorách.
⚠ VÝSTRAHA! Tato nabíječka je vhodná jen pro nabíjení akumulátorových sad následujících typů:
| PAP 20 B1 | 2 Ah 5 článků |
| PAP 20 B3 | 4 Ah 10 článků |
| PAPS 204 A1 | 4 Ah 5 článků |
| PAPS 208 A1 | 8 Ah 10 článků |
Aktuální seznam kompatibility akumulátorů najdete na www.lidl.de/akku.
⚠️ VAROVÁNÍ – Rádiové rozhraní
Vypínejte výrobek v letadlech, nemocnicích, operačních sálech nebo v blízkosti lékařských přístrojů. Vysílané rádiové signály mohou ovlivnit fungování citlivých elektronických přístrojů.
Držte výrobek minimálně 20 cm od kardiostimulátorů nebo implantovaných defibrilátorů, protože fungování kardiostimulátorů může být ovlivněno elektromagnetickým zářením. Vysílané rádiové vlny mohou způsobovat u naslouchátek rušení.
Nedávejte výrobek do prostoru s hořlavými plyny nebo do prostředí s nebezpečím výbuchu (např. lakoven), jsou-li rádiové komponenty zapnuty, protože vysílané rádiové vlny mohou způsobit výbuch nebo požár. Dosah rádiových vln závisí na podmínkách prostředí.
V případě bezdrátového přenosu dat, nelze vyloučit příjem dat neoprávněnými třetími stranami.
i Aktualizace operačního systému
Aby byl výrobek udržen na stavu techniky, je nutné, abyste vždy aktualizovali operační systém svého chytrého telefonu a/nebo tabletu-PC.
■ Provádějte pravidelné aktualizace operačního systému.
- Pred prvním použitím
Příslušenství
Pro bezpečné a řádné používání tohoto výrobku jsou nutné mimo jiné následující díly příslušenství, jako např. nástroje a nástrojové nástavce:
Vhodné bity vrtáků
Vhodné bity šroubováků
Chladicí mazivo (řezný olej) vhodné pro vrtání do kovu
Vhodné osobní ochranné pomůcky
Nástroje a nástrojové nástavce dostanete v odborném obchodě. Při nákupu, prosím vždy dbejte na technické požadavky tohoto výrobku (viz „Technické údaje“).
Pokud si nejste jisti, zeptejte se kvalifikovaného odborníka a nechte si poradit od svého prodejce.
UPOZORNĚNÍ
V tomto návodu na obsluhu naleznete informace a pokyny pro různé použití nástrojových nástavců a oblastech jejich využití. Zobrazené nástrojové nástavce nejsou zahrnuty v dodávce (viz „Rozsah dodávky”), ale ukazují možnosti využití tohoto výrobku.
⚠️ VAROVÁNÍ
Nepoužívejte žádné příslušenství nedoporučené společností Parkside. To může vést ke zranění elektrickým proudem nebo k požáru.
Když nejste doma, odpojte výrobek od sítě. Zabráníte tak náhodnému zapnutí produktu.
□ Výrobek můžete ovládat přes domácí síť WLAN nebo ručně bez síť WLAN.
□ Aplikace Lidl Home je nutná k ovládání a nastavení produktu prostřednictvím domácí sítě WLAN.
□ Aplikace Lidl Home podporuje operační systémy iOS 9.0, Android 5.0 nebo vyšší.
□ Tento výrobek je kompatibilní s ostatními produkty řady Lidl Smart Home.
- Odstranění/vložení akumulátorové sady
Vždy blokujte vypínač Zap/Vyp6, aby se zabránilo náhodnému spuštění. Stiskněte přepínač směru otáčení 5 do střední polohy (zámek) předtím, než vložíte/ vyjmete akumulátorovou sadu10.
Odstranění akumulátorové
sady: Stiskněte odblokovací tlačitko pro akumulátorovou sadu 12. Vyjměte akumulátorovou sadu 10 (obr. D).
Vložení akumulátorové sady:
Srovnejte akumulátorovou sadu 10 s rukojetí a zasuňte ji. Ujistěte se, že znatelně zapadla na své místo.
Akumulátorovou sadu lze do výrobku vložit pouze jedním směrem.
UPOZORNĚNÍ
Pokud je do výrobku vložena akumulátorová sada 10, LED stavu spojení 20 3× blikne a potom svítí slabě.
Zkontrolujte stav nabití akumulátorové sady
(Obr. B)
Zkontrolujte stav nabití akumulátorové sady: Stiskněte tlačítko 13. LED stavu nabití 14 se rozsvítí:
LED 14
Stav nabití
Červená/oranžová/zelená Maximální
Červená/oranžová Střední
Červená Nízká citlivost
Nabíjení akumulátorové sady (Obr. C)
UPOZORNĚNÍ
Akumulátorová sadu10 můžete nabíjet kdykoli bez zkrácení životnosti.
Přerušení procesu nabíjení akumulátorové sadě 10 neškodí.
Nabíjejte akumulátorovou sadu10 před použitím, pokud by byla na středním nebo nízkém stavu nabití.
Kontrolky nabíjení LED (zelená 17 a červená 18) informují o stavu nabíječky 15 a akumulátorové sady 10:
LED Stav
| Svítí červená LED Akumulátorovásada se nabíjí | |
| Svítí zelená LED Akumulátorovásada je plněnabitá | |
| Zelená a červená LEDblikají | Akumulátorovásada je vadná |
| Červená LED bliká Akumulátorovásada je přílišstudená nebo přílišteplá | |
| Zelená LED svítí(bez akumulátorovésady) | Nabíječka jepřipravena |
Vložte akumulátorovou sadu 10 do nabíječky 15.
Spojte přípojné vedení se síťovou zástrčkou 16 nabíječky 15 se zásuvkou.
Když je akumulátorová sadc10 plně nabitá: Odeberte akumulátorovou sadu z nabíječky 15. Potom vytáhněte přípojné vedení se síťovou zástrčkou 16 nabíječky ze zásuvky.
Vkládání/vyjímání nástrojového nástavce
Nástrojové nástavce mohou být ostré a během použití horké. Při manipulaci s nástrojovými nástavci vždy noste ochranné rukavice.
⚠️ VAROVÁNÍ!
Výrobek vypněte, vyjměte akumulátorovou sadu 10 a nechte před prováděním přizpůsobení vychladnout!
Když je výrobek v provozu, udržujte ruce mimo nástrojový nástavec.
Po vypnutí výrobku se nástrojový nástavec bude nějakou dobu dále pohybovat. Nedotýkejte se pohybujícího se nástrojového nástavce a nebrzděte jej.
Výrobek je vybaven automatickou aretací vřetena pro otevírání nebo zavírání sklíčidla 1 pomocí upínacího kroužku 2.
Otevřete sklíčidlo 1: Otočte upínací kroužek 2 proti směru hodinových ručiček (obr. E).
Vložte vhodný nástrojový nástavec do sklíčidla 1, pokud je to potřeba.
Zavřete sklíčidlo 1: Držte nástrojový nástavec v poloze. Otočte upínací kroužek 2 ve směru hodinových ručiček.
UPOZORNĚNÍ
Tento výrobek je vybaven sklíčidlem Röhm s protiblokovací funkcí.
Pokud se pokusíte dále otevřít zcela otevřené sklíčidlo 1, aktivuje se antiblokovací funkce na ochranu sklíčidla.
Když je aktivována antiblokovací funkce, nelze sklíčidlo 1 uzavřít otočením upínacího kroužku 2 ve směru hodinových ručiček. Při pokusu o uzavření sklíčidla zazní chrastivý zvuk.
Deaktivace antiblokovací funkce sklíčidla 1: Otočte upínací kroužek 2 do určité míry ve směru hodinových ručiček. Potom náhle a rychle otočte upínací kroužek 2 proti směru hodinových ručiček. Tento postup opakujte, pokud je antiblokovací funkce stále aktivní. Po deaktivaci antiblokovací funkce byste měli být schopni sklíčidlo 1 zavřit bez chrastění.
Zkušební provoz
UPOZORNĚNÍ
Před první prací a po každé výměně nástrojového nástavce provedte zkušební chod bez zatížení. Pokud je nástrojový nástavec běží neokrouhle, dochází k výrazným vibracím nebo pokud slyšite neobvyklé zvuky, okamžitě výrobek vypněte.
Před zahájením provozu zkontrolujte, zda je nástrojový nástavec správně upevněn, tj. sedí vycentrovaně ve sklíčidle 1.
Šrouby jsou označeny svými rozměry a tvarem. Pokud si nejste jisti, zkuste nejprve zjistit, zda bit sedí v hlavě šroubu bez vůle.
Obsluha
Vyberte rychlostní stupeň
VÝSTRAHA! RIZIKO POŠKOZENÍ VÝROBKU!
Použijte řadicí páku 4 teprve tehdy, když je výrobek zastaven.
Zařad'te rychlostní stupeň tak, že posunete řadicí páku 4 dopředu nebo dozadu (obr. F).
1. rychlostní stupeň:
Vhodné pro: Šroubovací práce
Rychlost otáčení: Nízká citlivost
Točivý moment: Vysoký
2. rychlostní stupeň:
Vhodné pro: Vrtací práce
Rychlost otáčení: Vysoký
Točivý moment: Nízká citlivost
Nastavení směru otáčení
VÝSTRAHA! RIZIKO POŠKOZENÍ VÝROBKU!
Použijte přepínač směru otáčení 5 teprve tehdy, když je výrobek zastaven.
Změňte směr otáčení stisknutím přepínače směru otáčení 5 doprava nebo doleva (obr. G).
Pokud je přepínač směru otáčení 5 ve střední poloze, je vypínač Zap/Vyp 6 blokován.
Regulace kroutícího momentu
Tento výrobek je vybaven regulací kroutícího momentu, který uvolní vřeteno od pohonu, když je překročen přednastavený točivý moment.
Točivý moment lze nastavit otočením momentové objímky 3 (obr. H).
Malé šrouby nebo měkké materiály: Vyberte nízký stupeň (malé číslo).
Velké šrouby, tvrdé materiály nebo při vyšroubovávání šroubů: Vyberte vysoký stupeň (vysoké číslo).
Pro vrtací práce: Otočte momentovou objímku 3 do polohy
Zapnutí a vypnutí
UPOZORNĚNÍ
Vypínač Zap/Vyp 6 nelze detekovat.
Zapnutí: Stiskněte vypínač Zap/Vyp 6 a podržte ho stlačený.
Regulujte rychlost podle potřeby (viz „Regulace rychlosti“) (obr. I).
■ Vypnutí: Uvolněte vypínač Zap/Vyp 6.
Regulace rychlosti
Změnou tlaku na vypínač Zap/Vyp 6 můžete ovládat rychlost:
Přítlak Rychlost
Lehký tlak: Níže
Silnější tlak: Výše
Pracovní svítilna s LED
Tento výrobek je vybaven pracovní svítilnou s LED 11 pro osvětlení přímé pracovní plochy a zlepšení viditelnosti ve špatně osvětlených prostředích.
Jakmile se výrobek zapne, pracovní svítilna s LED 11 se automaticky rozsvítí.
UPOZORNĚNÍ
Pracovní svítilna s LED ^11 po vypnutí výrobku svítí přibližně ještě 10 sekund.
● Pracovní pokyny
Točivý moment
Tvrdé šroubování (do kovu)
Obzvláště vysoké točivé momenty vznikají např. u kovových šroubení s použitím vložek pro nástrčkové klíče. Zvolte nízké otáčky.
Měkké šroubování (např. do měkkého dřeva)
Šroubujte i zde s nízkými otáčkami, abyste např. nepoškodili povrch dřeva při kontaktu s hlavou šroubu. Použijte záhlubník.
Při vrtání do dřeva, kovu a dalších materiálů
Použijte vysokou rychlost při malém průměru vrtáku a nízké otáčky při velkém průměru vrtáku.
Volte nízké otáčky pro tvrdé materiály a vysoké otáčky pro měkké materiály.
Zajistěte nebo upevněte (pokud je to možné) obrobek v upínacím přípravku.
Označte místo k vrtání důlčíkem nebo hřebíkem. K navrtávání zvolte nízké otáčky.
Několikrát vytáhněte otáčející se vrták z otvoru, abyste odstranili třisky a vrtnou drť.
Vrtání do kovu
Použijte vrták do kovu (HSS). Nejlepších výsledků dosáhnete chlazením vrtáku chladivem (řezný olej). Vrtáky do kovu lze také použít pro vrtání do plastů. Nejprve předvrtejte vrtákem ∅ 3 mm a přibližujte se požadovanému průměr vyvrtaného otvoru.
Vrtání do dřeva
Použijte vrták do dřeva se středicí špičkou. Hluboké díry: Použijte „hadovitý vrták“. Velký průměr otvoru: Použijte vrták Forstner. Malé šrouby do měkkého dřeva lze zašroubovat přímo bez předvrtání.
Držák na opasku
Než zavěsíte výrobek na opasek: Stiskněte přepínač směru otáčení 5 do střední polohy (blokování). Tak zabráníte náhodnému zapnutí výrobku.
S držákem na opasku 9 lze výrobek zavěsit na opasek nebo na kapsu kalhot.
- Připojení výrobku k aplikaci Lidl Home
Zapnutí/vypnutí funkce Bluetooth akumulátoru
□ Stisknutím a podržením tlačítka 13 na akumulátorové sadě 10 po dobu 3 sekund aktivujete funkci Bluetooth. Oranžová LED stavu nabití 14 svítí. Funkce Bluetooth je zapnutá.
□ Uvolněte tlačítko 13.
□ Funkci Bluetooth vypnete stisknutím a podržením tlačítka 13 na akumulátorové sadě 10 po dobu 10 sekund. Oranžová LED stavu nabití 14 zhasne. Funkce Bluetooth je vypnutá. V aplikaci Lidl Home se výrobek zobrazí jako offline.
Připojení výrobku k aplikaci Lidl Home
UPOZORNĚNÍ
Výrobek lze připojit pouze k aplikaci Lidl Home, když je do produktu vložena akumulátorová sada 10.
K aplikaci Lidl Home Ize připojit pouze znovunabíjecí akumulátory Smart Performance.
□ Funkci Bluetooth zapnete stisknutím a podržením tlačítka 13 na akumulátorové sadě 10 po dobu 3 sekund.
□ Aktivujte funkci Bluetooth svého Smartfonu.
□ Otevřete aplikaci Lidl Home.
□ K aplikaci Lidl Home lze výrobek připojit 3 různými způsoby:
Poprvé spojte výrobek s aplikací Lidl Home:
- Na registrační kartě vyberte možnost Přidat zařízení . Aplikace Lidl Home prohledá dostupné přístroje. Aplikace Lidl Home zobrazuje, zda byly nalezeny dostupné přístroje.
UPOZORNĚNÍ
Pokud aplikace Lidl Home nenalezne žádné dostupné přístroje, pokračujte krokem „Žádný automatický návrh dostupných přístrojů“.
- Klepněte na možnost Přidat zobrazíte dostupné přístroje v seznamu.
- Klepněte na vyberte akumulátorovou sadu 10.
UPOZORNĚNÍ
Vyberte vždy jen jeden přístroj. Jsou-li pro jiné výrobky k dispozici zatržítka: Klikněte na √ pro smazání značek.
- Klepněte na +.
-
Klikněte na Dokončeno pro potvrzení spojení. Akumulátorová sada je uvedena na registrační kartě a lze ji vybrat.
-
Vyberte akumulátorovou sadu. Informace o aku vrtacím šroubováku naleznete v části Informace o přístroji.
UPOZORNĚNÍ
Pokud se v části Informace o přístroji zobrazí Nebylo navázáno spojení se žádným Smart zařízením:
Zkontrolujte, zda je akumulátorová sada 10 vložena do výrobku.
Zkontrolujte, zda LED stavu spojení 20 trvale svítí.
UPOZORNĚNÍ
Pokud kontrolka LED stavu spojení 20 trvale nesvítí:
Vložte akumulátorovou sadu 10 do výrobku.
Stiskněte vypínač Zap/Vyp 6 na 5 sekund. LED stavu spojení 20 několik sekund bliká a poté zůstane svítit trvale.
Informace o aku vrtacím šroubováku se zobrazují v části Informace o
přístroji
Výrobky již byly spojeny s aplikací Lidl Home:
□ Klepněte na -na registrační kartě
. Aplikace Lidl Home prohledá dostupné přístroje. Aplikace Lidl Home zobrazuje, zda byly nalezeny dostupné přístroje.
UPOZORNĚNÍ
Pokud aplikace Lidl Home nenalezne žádné dostupné přístroje, pokračujte krokem „Žádný automatický návrh dostupných přístrojů”.
Žádný automatický návrh dostupných přístrojů:
- Klepněte na + na registrační kartě
- Vyberte možnost Ostatní z pruhu vlevo.
- Vyberte možnost Ostatní-2. Indikátor rychle bliká. Aplikace Lidl Home prohledá dostupné přístroje.
- Klepnutím na vyberte akumulátorovou sadu 10 a prídejte akumulátorovou sadu do aplikace.
- Klikněte na Dále.
- Klikněte na Dokončeno. Zobrazí se stránka Přehled akumulátorové sady.
- Informace o aku vrtacím šroubováku naleznete v části Informace o přístroji
UPOZORNĚNÍ
Aktualizací firmwaru se mohou změnit funkce aplikace Lidl Home.
● Funkce aplikace Lidl Home
Pokud vyberete akumulátorovou sadu, přejdete na stránku Přehled akumulátorové sady.
Chytrá akumulátorová sada
Krátký přehled (nahoře)
□ V horním okně se zobrazí krátký přehled akumulátorové sady a následující podrobnosti:
- aktuální teplota
- stav
- doba do úplného vybití
- úroveň nabití v %
□ Přejed'te prstem doprava v horním okně a listujte grafy, které zobrazují následující podrobnosti:
- teplotní křivku (červená čára v označuje práh přehřátí. Černá čára označuje aktuální teplotu akumulátoru)
- křivku nabíjecího proudu
- křivku vybíjecího proudu
- kapacitní křivku
Zablokovat akumulátorovou sadu
□ Nastavte kód PIN pro zamknutí a odemknutí akumulátorové sady
Provozní režim akumulátorové sady
□ Vyberte provozní režimy:
- Výkon
- Bilance
- EKO
- Expert
V režimu Expert můžete sami nastavit nízké vybíjecí napětí a maximální trvalý vybíjecí proud
Vyrozumět
□ Aktivovat nebo deaktivovat alarm přehřátí:
- Upozornění na Vašem smartphonu, když akumulátorová sada překročí prahovou hodnotu přehřátí
- Aktivujte nebo deaktivujte nastavení upozornění pomocí pole
Vypínač alarmu přehřevu
□ Zapnutí/vypnutí indikátoru stavu nabití:
- Pomocí pole Identifikátor akumulátoru zapněte/vypněte indikátor nabití akumulátorové sady. Indikátor nabití akumulátorové sady po krátké době automaticky zhasne
Přepínač °F/°C
□ Přepínání mezi stupni Celsia a stupni Fahrenheit
Informace
□ Přehled informací o akumulátorové sadě
Statistiky
□ Indikátor následujících podrobností:
- počet nabíjecích cyklů
- počet vybíjecích cyklů
- celková doba trvání
Nastavení
☐ Po výběru akumulátorové sady naleznete v pravém horním rohu
□ Stisknutím 📊 znovu můžete provést následující změny na akumulátorové sadě:
- Symbol - slouží k přiřazení nového obrazu
- Jméno - zadejte nové jméno
- Stanovište - umožnuje priřadit nové stanovište
□ Z této nabídky můžete také získat přístup k Informace o přístroji
Uvolnit prístroj
□ Sdílejte využití akumulátorové sady s ostatními uživateli ve stejné domácnosti prostřednictvím aplikace Lidl Home
FAQ
□ Kontrola firmwaru
□ Aktualizace firmwaru prostřednictvím
Zkontrolujte aktualizaci firmwaru
Odstranit prístroj
□ Viz „Odpárovat produkt a odstranit data z aplikace“
Aku vrtací šroubovák
☐ Pokud vyberete možnost Informace o přístroji „PABSP 20 Li C3“ v části Akumulátor, zobrazí se stránka přehledu aku vrtacího šroubováku s následujícími podrobnostmi:
- číslo elektrického nástroje
- název elektrického nástroje
- vybíjecí proud (v ampérech)
- otáčky motoru (ot./min)
Režim nástroje
□ Vyberte provozní režimy:
- Výkon - umožňuje vyšší vybíjecí proud pro náročné úkoly
- EKO
☐ Směr otáčení elektrického nástroje je znázorněn jako IU (ve směru hodinových ručiček) nebo EDU (proti směru hodinových ručiček)
Nastavit zpoždění vypnutí světla
□ Zpoždění vypnutí světla pracovní svítilny LED 11 po vypnutí lze nastavit z 1 na 99 sekund
□ Statistiky použití aku vrtacího šroubováku jsou zobrazeny takto:
- Celková doba trvání
- Počet mechanismů ochrany proti přehřátí
- Počet zastavení
- Počet mechanismů ochrany proti nadproudu
Verze firmwaru
□ Kontrola firmwaru elektrického nástroje:
- Červená tečka vedle verze znamená, že je k dispozici nová verze firmwaru. Pokud vyberete možnost Verze firmwaru, můžete vybrat možnost Aktualizace firmwaru. Stavový řádek aktualizace ukazuje přenos nového firmwaru na akumulátorovou sadu.
☐ Aktualizace úspěšná znamená, že nový firmware byl úspěšně přenesen na akumulátorovou sadu. Akumulátorová sada bude odpojena od aplikace Lidl Home. Začne aktualizace firmwaru.
⚠️ DŮLEŽITÉ!
Během aktualizace firmwaru LED stavu spojení 20 bliká 5× za sekundu. Během aktualizace neodpojujte Smart akumulátorovou sadu od aku vrtacího šroubováku, protože akumulátorový vrtací šroubovák se stane nepoužitelným, pokud se aktualizace nezdaří. Během aktualizace aku vrtací šroubovák nereaguje na příkazy, např. vypnutí vypínače Zap/Vyp. Postup aktualizace vyžaduje cca 5 minut. Pokud byl firmware úspěšně aktualizován, LED stavu spojení bliká 1× za sekundu po dobu 5 sekund. Aku vrtací šroubovák zase reaguje na příkazy. Akumulátorová sada můžete připojit k aplikaci Lidl Home podle pokynů v kapitole „Připojení výrobku k aplikaci Lidl Home“.
Znovu vytvořte spojní s aku vrtacím šroubovákem
⚠️ DŮLEŽITÉ!
Pokud LED stavu spojení20 bliká střídavě 1× a 5× za sekundu, znamená to, že došlo k přerušení spojení. Jedním z důvodů je odpojení akumulátorové sady od aku vrtacího šroubováku během aktualizace firmwaru. Aku vrtací šroubovák je pak nepoužitelný, dokud neprovedete obnovení připojení.
Chcete-li se znovu připojit k aku vrtacímu šroubováku, postupujte takto:
- Upevněte akumulátorovou sadu na aku vrtací šroubovák.
- Stlačte potom vypínač Zap/Vyp 6. LED stavu spojení 20 bliká střídavě 1× nebo 5× za sekundu.
-
Aktivujte Bluetooth na svém mobilním přístroji.
-
Stiskněte a podržte tlačitko (stav nabití) na Smart akumulátorové sadě stlačené po dobu 3 sekund, abyste se ujistili, že je na akumulátorové sadě aktivována funkce Bluetooth.
- Připojte akumulátorovou sadu k aplikaci Lidl Home tak, že postupujete podle kapitoly „Připojení výrobku k aplikaci Lidl Home“.
- Vyberte možnost Informace o přístroji „PABSP 20 Li C3“ v části Akumulátor. Zobrazí se přehledová stránka aku vrtacího šroubováku.
- Vyberte možnost Verze firmwaru a aktualizujte firmware.
- Po úspěšné aktualizaci firmwaru je třeba obnovit spojení s aku vrtacím šroubovákem a aku vrtací šroubovák by měl být připraven k použití.
- Reset na nastavení z výroby
□ Výběrem možnosti Reset obnovíte výchozí tovární nastavení firmwaru.
Zásady ochrany osobních údajů
Kompletní zásady ochrany osobních údajů naleznete na kartě v části Směrnice ochraně osobních údajů.
- Odpárovat produkt a odstranit data z aplikace
- Na kartě vyberte produkt, který chcete odpojit a odstranit jeho data.
- Vyberte v pravém horním rohu ikonu
- Vyberte možnost Odstranit přístroj
- Chcete-li data odstranit, vyberte možnost Oddělte a vymažte všechna data. Chcete-li zrušit spárování produktu bez odstranění dat, vyberte možnost Oddělení.
Problémy s aplikací – FAQ
- V seznamu výrobků vyberte akumulátorovou sadu, ke které máte dotazy.
- Vyberte v pravém horním rohu ikonu
- V části Ostatní vyberte možnost FAQ (často kladené dotazy).
- Čištění a péče
⚠️ VAROVÁNÍ!
Výrobek vypněte, vyjměte akumulátorovou sadu 10 a nechte před prováděním kontroly, údržby nebo čisticích prací vychladnout!
Čištění
Dávejte pozor na to, aby dovnitř výrobku nepronikly žádné kapaliny.
Udržujte výrobek stále čistý, suchý a zbavený oleje nebo mazacích tuků. Po každém použití a před uskladněním odstraňte prach.
Pravidelné řádné čištění pomáhá zajistit bezpečné používání a prodlužuje životnost výrobku.
Výrobek čistěte suchou utěrkou. Pro těžce přístupná místa použijte měkký kartáč.
Odstraňte hlavně nečistoty a prach z ventilačních otvorů hadrem a měkkým kartáčem.
Větrací otvory musí být vždy volné.
UPOZORNĚNÍ
Nepoužívejte žádné chemické, alkalické, abrazivní nebo jiné agresivní čisticí nebo dezinfekční prostředky k čištění výrobku, neboť ty mohou poškodit jeho povrchy.
Údržba
Zkontrolujte výrobek a díly příslušenství (např. nástrojové nástavce), před a po každém použití na opotřebení a poškození. Případně je nahrad’te za nové, jak je popsáno v tomto návodu na obsluhu. Dodržujte při tom technické požadavky (viz „Technické údaje“).
Oprava
Uvnitř výrobku nejsou žádné díly, které mohou být opravovány uživatelem. Obraťte se na kvalifikovaného odborníka, abyste nechali výrobek zkontrolovat a opravit.
Skladování
Stisknutím přepínače směru otáčení 5 ve střední poloze zablokujete vypínač Zap/Vyp 6.
Výrobek čistěte, jak je popsáno výše.
Výrobek a jeho příslušenství skladujte na temném, suchém, nezamrzajícím a dobře větraném místě.
Uchovávejte výrobek stále na místě nedostupném pro děti. Optimální dlouhodobá skladovací teplota (déle než 3 měsíce) je mezi +20 až +26 °C.
Vložte šroubovací bit do držáku bitů 8.
■ Skladujte výrobek v přepravním kufru19.
Pokyny k akumulátorové sadě
Skladujte akumulátorovou sadu ^10 jen v částečně nabitém stavu. Úroveň nabití by měla být při delší době skladování 40 až 60 % (svítí červené a oranžové LED stavu nabití ^14 ).
Během delší doby skladování zkontrolujte stav nabití akumulátorové sady 10 přibližně každé 3 měsíce. Dobíjejte podle potřeby.
Transport
Stisknutím přepínače směru otáčení 5 ve střední poloze zablokujete vypínač Zap/Vyp 6.
■ Přepravujte výrobek v přepravním kufru19.
- Chraňte výrobek před údery a silnými vibracemi, které nastávají zejména během přepravy ve vozidlech.
Zajistěte výrobek proti sklouznutí a převrhnutí.
Zlikvidování
Před předáním výrobku někomu dalšímu, před likvidací nebo před vrácením výrobci zajistěte, aby byla z výrobku a z cloudu odstraněna všechna data.
Postupujte podle následující kapitoly:
„Rozšířené funkce“, položka nabídky:
Oddělte a vymažte všechna data
Balení:
Obal se skládá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.
Při třídění odpadu se říd'te podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1-7: umělé hmoty/20-22: papír a lepenka/80-98: složené látky.
Výrobek:
Výrobek vč. příslušenství a obalové materiály jsou recyklovatelné a podléhají rozšířené odpovědnosti výrobce.
Likvidujte je odděleně podle ilustrovaných Info-tri (informace o třídění), abyste mohli lépe nakládat s odpady.
Logo Triman platí jen pro Francii.
O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.
V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.
Ekologické škody v důsledku chybné likvidace baterií/akumulátorů!
Před odstraněním výrobku do odpadu z něho vyjměte baterie resp. akumulátorový balíček.
Baterie/akumulátory se nesmí zlikvidovat v domácím odpadu. Mohou obsahovat jedovaté těžké kovy a musí se zpracovávat jako zvláštní odpad. Chemické symboly těžkých kovů: Cd = kadmium, Hg = rtut, Pb = olovo. Proto odevzdejte opotřebované baterie/akumulátory u komunální sběrny.
ES prohlášení o shodě
ES PROHLÁŠENÍ O SHODĚ
Mezinárodní číslo obchodní položky (I 391010_2201
Identifikace produktu: "Parkside" Aku vrtací šroubovák 20 V
Číslo modelu: HG09587
Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie:
| Directive 2006/42/EC |
| Directive 2014/30/EU |
| Directive 2011/65/EU |
Odkazy na příslušné harmonizované normy, které byly použity, nebo na jiné technické specifikace, na jejichž základě se shoda prohlašuje:
| Č. / Části |
| Directive 2006/42/EC |
| EN 62841-1:2015 |
| EN 62841-2-1:2018/A11:2019 |
| Directive 2014/30/EU |
| EN 55014-1:2017/A11:2020 |
| EN IEC 55014-1:2021 |
| EN 55014-2:1997/A2:2008 |
| EN IEC 55014-2:2021 |
Předmět výše uvedeného prohlášení je v souladu se směrnici Evropského parlamentu a Rady
2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních:
| Č. / Části |
| Směrnice 2011/65/EU |
| EN IEC 63000:2018 |
Držitel technické dokumentace: OWIM GmbH & Co.KG
Podepsáno za a jménem:
Toto prohlášení o shodě se vydává na výhradní odpovědnost výrobce.
Překlad původního prohlášení o shodě
| Neckarsulm | 19.07.2022 | ||
| Misto | Datum | Benjamin SteebManaging Director | ppa.Jens BuchheimAuthorised Signatory |
Záruka
Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.
Na tento artikl platí 5 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.
Pokud se do 5 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.
Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.
Postup v případě uplatňování záruky
Pro zajištění rychlého zpracování Vašeho případu se říd’te následujícími pokyny:
Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (IAN 391010_2201) jako doklad o zakoupení.
Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně.
V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefonicky nebo e-mailem, v následujícím textu uvedené servisní oddělení.
Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena.
Servis
CZ Servis Česká republika
Tel.: 800600632
E-Mail: owim@lidl.cz
Použité výstražné upozornenia a symboly ...... Strana 149
Úvod. Strana 149
Rozsah dodávky. Strana 150
Technické údaje.... Strana 150
Zvyškové riziká. Strana 156
Bezpečnostné upozornenia pre nabíjačky. Strana 156
Akumulátorový vítací skrutkovač ...... Strana 164
Problémy s aplikáciou - Otázky a odpovede.... Strana 165
Čistenie a starostlivost' Strana 165
Čistenie Strana 166
Údržba. Strana 166
Oprava Strana 166
Skladovanie.... Strana 166
Preprava. Strana 166
Likvidácia.... Strana 166
1 Akumulátorový vítací skrutkovač 20 V
1 Akumulátor PAPS 204 A1 *
1 Rýchlonabíjačka PLG 20 C3 *
1 Držiak na opasok
1 Stručný návod
10Akumulátor *
12 Odblokovacie tlačidlo pre akumulátor
13 Tlačidlo (stav nabitia)
14 LED kontrolka stavu nabitia (červená/ oranžová/zelená)
Obrázok C:
10Akumulátor *
15 Nabíjačka (rýchlonabíjačka) *
16 Napájací kábel so zástrčkou
17 LED kontrolka stavu nabitia - zelená
18 LED kontrolka stavu nabitia - červená
Bez obrázku:
19 Prenosný kufrík
- Technické údaje
Akumulátorový vítací skrutkovač PABSP 20 Li C3
Menovité napätie: 20 V Typ skl'učovadla: Rýchloupínacie skl'učovadlo
Rýchlonabíjačka PLG 20 C3 \*
Vstup:
Menovité napätie: 230–240 V \~
Menovitý výkon: 120 W
Poistka (interná): 3,15 A/T3.15A
Výstup:
Menovité napätie: 21,5 V
Nabíjací prúd: 4,5 A
Trieda ochrany: II/回
Počas nabíjania: +4 až +40 °C
Hodnoty emisií hluku
Elektrická bezpečnost'
Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.
⚠️ VÝSTRAHA – Rádiové rozhranie
Akumulátor 10 vložte do nabíjačky 15.
Napájací kábel so zástrčkou 16 nabíjačky 15 zapojte do zásuvky.
Ked' je akumulátor 10 kompletne nabitý: Akumulátor vyberte z nabíjačky 15. Potom vytiahnite napájací kábel so zástrčkou 16 nabíjačky zo zásuvky.
Vloženie/vybratie nadstavca
POZOR! NEBEZPEČENSTVO PORANENIA!
Produkt je vybavený automatickou aretáciou vretena, aby bolo možné otvorit' a zatvorit' skl'učovadlo 1 s prstencom skl'učovadla 2.
Otvorit' skl'učovadla 1: Otočte prstenec skl'učovadla 2 proti smeru pohybu hodinových ručičiek (obr. E).
Zasuňte vhodný nadstavec tak d'aleko ako je potrebné do skl'učovadla 1.
Zatvorit' skl'učovadla 1: Nadstavec držte v polohe. Otočte prstenec skl'učovadla 2 v smere pohybu hodinových ručičiek.
UPOZORNENIA
Voličový prepínač rýchlosti 4 použite až vtedy, ked' je produkt odstavený.
Prepínač smeru točenia 5 použite až vtedy, ked' je produkt odstavený.
Smer točenia prepnete tak, že prepínač smeru točenia 5 prepnete doprava alebo dol'ava (obr. G).
Točivý moment je možné nastavit upínacím puzdrom 3 (obr. H).
Zapnutie: Stlačte vypínač 6 a držte ho stlačený.
■ Vypnutie: Pustite vypínač 6.
Regulácia rýchlosti
Skrutkovanie do tvrdého materiálu (do kovu)
Aj tu skrutkujte s nízkymi otáčkami, napr. aby sa nepoškodil drevený povrch pri kontakte s hlavou skrutky. Použite výhrubník.
Použite vrták do kovu (HSS). Pre najlepšie výsledky ochladte vrták s chladiacim a mazacím prostriedkom (rezný olej). Vrtáky do kovu je možné použit' aj na vítanie do plastu. Najprv vrtajte s vrtákom ∅ 3 mm a priblížte sa k požadovanému priemeru.
Vítanie do dreva
Použite vrták do dreva s upínacím hrotom. Hlboké vrtané otvory: Použite „hadovitý“ vrták.
Vel'ké vrtané priemery: Použite Forstnerov vrták.
□ Na mobilnom zariadení aktivujte funkciu Bluetooth.
Krátky prehl'ad (hore)
□ Zobrazenie nasledovných detailov:
- počet nabíjacích cyklov
- počet vybíjacích cyklov
- celkový prevádzkový čas
Nastavenia
- Výkon - umožnuje vyšší vybíjací prúd pri f'ážkých úlohách - EKO
Kompletnú smernicu o ochrane údajov nájdete pod záložkou Smernica o ochrane údajov.
Nesprávna likvidácia batérií/akumulátorových batérií niči životné prostredie!
Pred likvidáciou vyberte batérie/akumulátorové batérie z výrobku.
"Parkside" Akumulátorový vřtací skrutkovač 20 V
Číslo modelu:
HG09587
