MSZEF50VGKS - Klimatizacija MITSUBISHI - Brezplačna navodila za uporabo

Vrsta izdelka	Split klimatska naprava
Znamka	Mitsubishi
Model	MSZ-EF50VGKS
Moč hlajenja	5,0 kW
Moč ogrevanja	5,8 kW
Napajanje	230 V, 50 Hz, enofazno
Hladilno sredstvo	R32 (vnetljivo)
Količina hladilnega sredstva	1,05 kg
Teža notranje enote	11,5 kg
Teža zunanje enote	40 kg
Raven hrupa notranje enote (Zelo visoka / Tiha)	43 / 30 dB(A)
Raven hrupa zunanje enote	52 dB(A)
Največji delovni tlak (BP/HP)	2,77 / 4,17 MPa
Stopnja zaščite IP (notranja/zunanja)	IP20 / IP24
Temperaturno območje delovanja (hlajenje)	Notranjost 21-32°C DB, zunanjost -10 do 46°C DB
Temperaturno območje delovanja (ogrevanje)	Notranjost 20-27°C DB, zunanjost -15 do 24°C DB
Filtri	Zračni filter (pralen) + Ionizirani srebrni čistilni filter (zamenljiv)
Vmesnik Wi-Fi	Da (modul MAC-577IF2-E, združljiv z MELCloud)
Posebne funkcije	i-saving, ECONO COOL, tedenski časovnik, tihi način
Vzdrževanje filtrov	Vsaka 2 tedna (zrak), vsake 3 mesece (čistilec)
Ref. čistilnega filtra	MAC-2370FT-B
Število strani navodil	176

Pogosto zastavljena vprašanja - MSZEF50VGKS MITSUBISHI

Kako namestiti klimatsko napravo Mitsubishi MSZEF50VGKS ?

Namestitev mora opraviti pooblaščeni strokovnjak. Nikoli ne poskušajte namestiti sami. Preverite, ali je prisoten zaščitni diferencialni odklopnik in ali je napajalni krog namenski.

Kako pogosto naj očistim filtre ?

Zračni filter je treba očistiti vsaka 2 tedna. Ionizirani srebrni čistilni filter se čisti vsake 3 mesece (sesalnik ali namakanje v mlačni vodi). Zamenjajte ga vsako leto (ref. MAC-2370FT-B).

Ali lahko uporabljam daljinski upravljalnik drugega modela ?

Ne, uporabljajte izključno daljinski upravljalnik, ki je priložen vaši napravi. Uporaba drugega daljinskega upravljalnika lahko povzroči okvaro, še posebej, če je več notranjih enot blizu.

Kako uporabljati funkcijo Wi-Fi in MELCloud ?

Vmesnik Wi-Fi (MAC-577IF2-E) se poveže z vašim usmerjevalnikom. Sledite priloženemu navodilu za nastavitev. Aplikacija MELCloud omogoča daljinsko upravljanje klimatske naprave prek pametnega telefona.

Kaj storiti v primeru uhajanja hladilnega sredstva ?

Takoj ustavite napravo, prezračite prostor in kontaktirajte pooblaščenega prodajalca. Hladilno sredstvo R32 je vnetljivo: vsako uhajanje v bližini plamena ali vira toplote lahko povzroči požar.

Zakaj moja klimatska naprava ne hladi pravilno ?

Najprej preverite, ali so filtri čisti. Prepričajte se, da je nastavljena temperatura nižja od sobne temperature in da lopute niso zamašene. Če težava ne izgine, kontaktirajte strokovnjaka.

Kako nastaviti tedenski časovnik ?

Pritisnite tipko WEEKLY TIMER, izberite želeni dan, uro in temperaturo. Potrdite s tipko SET. Za aktivacijo pritisnite WEEKLY (ikona se prižge). Za deaktivacijo ponovno pritisnite.

Ali lahko uporabljam klimatsko napravo v načinu hlajenja pri visoki vročini ?

Da, vendar je zunanje temperaturno območje za hlajenje omejeno na 46°C DB. Nad to temperaturo bi se naprava lahko ustavila zaradi varnosti.

Kako očistiti sprednjo ploščo ?

Izklopite napajanje. Obrišite z mehko in suho krpo ali rahlo navlaženo z blagim detergentom. Ne uporabljajte bencina, razredčila ali abrazivne gobice. Ne puščajte plošče dolgo odprte.

Kaj pomenijo simboli na notranji enoti ?

Trikotnik s klicajem opozarja (nevarnost požara zaradi vnetljivega hladilnega sredstva). Drugi simboli opominjajo, naj ne vstavljate predmetov, ne stopite na enoto in izklopite napajanje pred vzdrževanjem.

NAVODILA ZA UPORABO MSZEF50VGKS MITSUBISHI

	OPOZORILO (Nevarnost požara)	Naprava uporablja vnetljivo hladilino sredstvo. Če hladilno sredstvo pušča in pride v stik s plamenom ali grelinim telesom, začne nastajati strupen plin, hkrati pa obstaja nevarnost požara.
	Preden začnete uporabljati napravo, pozorno preberite NAVODILA ZA UPORABO.
	Servisno osebjme mora pred uporabo prebrati NAVODILA ZA UPORABO in NAMESTITVENI PRIROČNIK.
	Podrobne informacije najdete v NAVODILIH ZA UPORABO, NAMESTITVENEM PRIROČNIKU in podobnom gradiju.

Ker so v izdelku vrteci se deli in deli, ki lahko povzrocijo elektrici udar, morate pred uporabo prebrati "Varnostne ukrepe".
- Ker so opozorila, ki so navedena tukaj, pomembna za varnost, jih morate obvezno upostevati.
- Ko preberete ta piročnik, ga skupaj z namestitvenim priročnikom shranite na laho dosegljivem mestu za primer, da bi ga potrebovali.

Oznake in njihov pomen

OPOZORILO: Napačna uporaba bo zelo verjetno povzročila resno nevar-nost, ki lahko privede do smrti, hude poškodbe ipd.
POZOR: Napačna uporaba lahko v dolocenih okoliscinah povzroci resno nevamost.

OPOZORILO

Ne uporabljate provlzorlcnh prklopov na napajante ter ne upor rabljaje podaljskov ali razdelilnikov za prklop vecnaprav v eno omreznvo tvičnico.

To lahko povzroci pregrevanje, pozar ali elektrici udar.

Vtika napajalega kabla mora biti cist in cvrsto vstavjen v tvičnico. Umazan vtika lahko povzroci požar ali elektrčni udar.

Ne navljaje, vlechte, poskodujte all predelujte napajalmega kabela in nanje ne odagajte tezkih predemotov.

To lahko povzroci pozar ali elektronici udar.

Ne IZKLOPITE/VKLOPITE glavnega stikala in ne odklopite vtikača napajinae kabela med delovanjej.

To lahko povzroci iskrenje, ki lahko zaneti pozar.

• Ko notranjo enoto IZKLOPITE z daljinskim upravljalnikom, IZKLOPITE glavno stikalo al odokipote vtka napajalne kaga.

Svojega telesa ne Izpostavljate neposrednemu cladnemu zračnemu toku dije casa.
To Iahko skoduje vasemu zdravju.

Naprave ne sme namestiti, premessiti, razstaviti, predelati all popravitt. uporabnik.
- Nepravilno ranjanee s klimatsko napravlo lohak povorc jo pazar, elektricii udar, poškodbo, puščanje vode, ipd. Posvetljte se s prodajalcem.
- Če ji napajalni kabel poškodovan, ga mora prozvlajaleci all pooblaščeni serviser zamenjati, da prepreci morebitno nevarnost.

Med names&Sanjem, premesSanjem all servisiranjem enote pazite, da hladini tokokrog ne pride nobena druga snov, razen navedenega hladinega sredstva (R32/R410A).
- Prisotnost drugn snov, npr. zraka, lahko povzroci neoblicjen dvig tlaka in privado de eksplozieji ali poškodbe.
- Uporaba drugega hladilega sredstva od posebej dolocenega za ta system lahko povzroci mehansko okvaro, motne delovanja sistemas allokvaro enote. V rajhsem primeru lahko to privede do resnega ogrozjanza varnosti izdelka.

Te naprave naj ne uporabljao osebe z omejenmi fi zičnmi, zaznavniml du alležnuimni zmožnostmi, osebe brez zadostnil Izkuşenj in znanja (vklujno z otrotci), razeni ze so pod nadzorom oziroma jih o uparabi poucl oseba, ki je odgovrna za njlhovvo varnot.

Otroke vedno nadziraje in prepreite, da bi se igrali z napravo.

1. Prstov, palic in drugl predmetov ne potiskajte v vostpne in Izstopne na zračne odprinte.
2. Ker se medelovanjem vgrajeni ventilator vrti z visoko hitrostjto, lahko pride do poskodb.

Če zaznate nenavadno delovanje (vonj po zažganem ipd.), klimatsko napravo takoj izklopite ter iztaknite vtika ali ZKLOPITE glavnostikalo.
- Nadaljinje delovanje klimatske naprave v neustreznem stanju lahko povizcro okvaro, požar ali elektrichi udar. V tem primuru se obrmita na prodajalca.

Pomen simbolov, uporabljenih v teh navodilih

: Tega ne delajte.
Obvezno upostevajte navodila.
: Prstov, palic in drugih predmetov ne potiskajve v napravo.
: Nikoli ne stopajte na notranjo ali zunanjo enoto in na njih ne odlagajte niciesar.
A : Nevamost elektricega udara. Bodite previdni.
Obvezno izvlecite vtikač iz napajnalne vtichnice.
: Ne pozabite izklopiti elektricnega napajanja.
A : Nevarmost pozara.
: Naprave se nikoli ne dotikajte z mokrimi rokami.
: Naprave ne polivajte z vodo.

	Če klimatska naprava ne hladi ali ne greje, je možno uhajanje hladnile tekčočine. Če ugotovite, da hladlino sredstvo pušča, takoj izklopite napravo, dobro prezrajće prostror in se posvetujte s prodajalcem. Če je pri popravilu treba napravo znova napolniš t hladlinim sredstvom, serviserja prosite, raj vam razljovi podrobnosti. • Hladlino sredstvo, ki ga uparabija klimatska naprava, ni skodljivo. Obćajne ne pušča. Če pa hladlino sredstvo pušča in pride v stik s plamenom ali grolin tem telosom ventilatorskega grolnika, kerozinskega grolnika ali plinskéga gorilnika in začne nastajali strupen plin, hkrati pa obstaja nevarnost požara.
	Uporabnik ne sme v nobemem prirati notranjosti notranje enote. Če je notranjost enote treba očistiti, se obrnite na prodajáca. • Negrimeren detergent lahko poskoduje plasticki material v notranjosti enote, kar lahko povzroči pušanje vode. Če detergent pride v stik z elektrčnimi deli ali motorjem, to lahko povzroči okvaro, dimljenje ali požar. • Naprava mora biti v prostoru, kjer ni stalno delujocih virov viziga (npr. odprtega plamena, naprav s plinskim gorilnikom ali elektrčnégrelnika). • Upoštevajte, da hladlino sredstvo morda nima vona; • Ne uporabljaje drugih sredstve za pospěsevanje odmirzovanja ali za cisćanje naprave kot isth, ki jih priporoča proizvajalec. • Ne predirajte in ne zažigajte naprave.
	Notranja enota mora biti namešćena v prostoru, katerega povrsina presega navedeno vrednost. O tem se posvetujte s prodajalcem.
	Naprava je namenjena za uporabo s strani strokovihn ali ustrezno usposobljenih uporabnikov v trgovinah, lahki industrij in na kmeti-jah ter za komerclalno uporabo s strani nestrokovihn uporabnikov.
POZOR
	Ne dotikajte se dovoda zraka ali aluminijastih lamel na notranji zunanji enoti. • To bi lahko povzročilo poskodbe.
	Naprava ne smete poskropit i z insekticidom ali z groljinivim razpršilinim sredstvom. • To lahko povzroči požar ali poskodbo ohijsa.
	Hišnih Ijubljenčkov in rastlin ne Izpostavljanje neposrednemu zač-nemu toku. • To lahko škoduje zdravju Živali ali sobnilh rastlin.
	Pod notranjo/zunanjo enoto ne postavite druge elektrčne naprave ali pohistva. • Iz naprave lahko kaplja voda, ki povzroči škodo ali motnj e delovanju.
	Enote ne pustite namešćene, Če je nosilec poskodovan. • Enota lahko pade in koga poskoduje.
	Pri spreminjanju nastavitev in cisćenju enote stopite na stabilno podlago. • V nasprotnem primuru se lahko poskodujete pri padcu.
	Ne VLCite napajalnega kabla. • S tem bi lahko pretrgali vodnik v kablu, kar lahko povzroči pregrevanje ali požar.

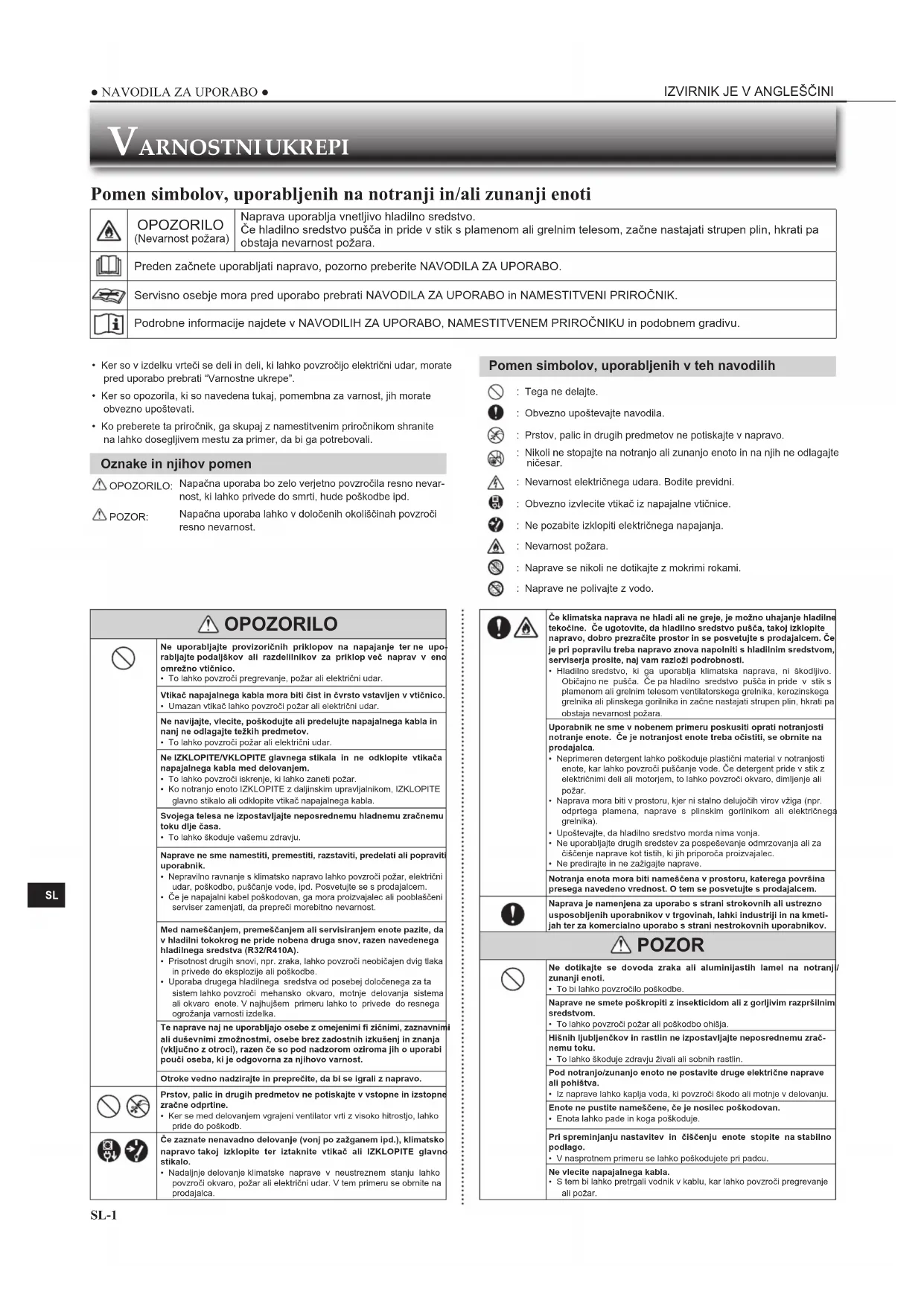

VARNOSTNIUKREPI

	Baterij ne polnite ali razstavljate ter jih ne mečite v ogenj. • To lahko povzroči pušćanje baterij, požar ali eksplozijo.
	Naprava ne sme dlje ket 4 ure delovati pri visoki vláznosti zraka (80% all več relativne vláznosti) In/all pri odprith zunanjh vratih all oknilh. • V napravci se začne kondenzirati voda, ki lahko začne kapljati ven ter zmoči ali poskoduje pohistvo. • Kondenzirana voda v klimatski napravci lahko povzroči razvj gliv, kot je NPR. plesen.
	Naprave ne uporablajte v druge namene, njr. za skladisćanje hrane, rejo Živali, gojenje rastlin all uravnavanje klime v prostorih z natanč-nimi instrumenti all umetinamir. • To bi lahko povzročilo poslabšanje kakovosti predmetov oziroma škodilovo zivalim in rastlinam.
	Gorilnih naprav ne izpostavljate neposrednemu zračnemu toku. • To lahko povzroči nepopolno izgorevanje.
	Nikoll in Iz nobenega razloga ne vstavljate baterij v usta, da jih po nesreči ne pogoltnete. • Če baterije pogoltnete, se lahko zadušite in/all zastrupite.
	Pred Čišćenjem IZKLOPITE klimatsko napravo ter izvlecite napajalni kabel ali IZKLOPITE glavno stikalo. • Ker se med delovanjen vegrajeni ventilator vrti z visoko hitro-stjo, lahko pride do poskodb.
	Če dlje Časa ne nameravate uporabljikl klimatske naprav, Izvlecite napajalni kabel ali pa IZKLOPITE glavno stikalo. • V napravci se lahko nabere umazanija in povzroči požar ali pregrevanje.
	Hkrati zamenjate vse baterije daljinskega upravljalnika z novimi istega tipa. • Uporaba nova baterije skupaj s staro lahko povzroči pregrevanje, pušćanje, požar ali eksplozijo baterije.
	Če tekocina iz baterij pride v stik kožo ali obleko, jo morate temeljito Izprati s c Istvo tekoc o vodo. • Če tekocina iz baterij pride v stik očmi, jih temeljito izperite s c Istvo tekoc o vodo in takoj pošićte zdravniško pomoc.
	Če klimatsko naprav uporabljate v prostoru, v katerem je gorlina napravica, poskbrite za robdo prezracevanje prostora. • Nezadostno prezracevanje lahko povzroči pomanjkanje kisiKA v prostoru.
	Če slišite grmenje ali obstaja nevarnost udara strele, IZKLOPITE glavno stikalo naprav. • Udar strele lahko poskoduje napravo.
	Po nekajsezoinah uporabe klimatske naprav je treba poleg rednegă Čišćenja opravlit tul di zhvrževalni pregled. • Umazanija in prah v notanjosti enote lahko povzročla nepri-jeten vonj, pospešitarazvoj gliv, kot je plesen, ali zamašita otdok, kar je lahko vrozk za pušćanje vode iz notanj e noto. Pregled in zhvrževanje sta postopka, ki zahtevata posebnostrokovn zanjan, zato se glede tega obrinite na prodajalca.
	Stikal se ne dotlkaljta z mokrimi rokaml. • To lahko povzroči elektricki udar.
	Klimatske napravne Čišće z vodo in njano ne postavljate posod, v katerih je voda, njr. cvtličinih viz. • To lahko povzroči požar ali elektricki udar.
	Ne stopajte na zunanjno enoto in njano ne odlagaje ničesar. • V nasprotnem primuru se lahko povskodujete pri padcu oziro-ma lahko predmet pave z njie.

POMEMBNO

Umazani fi Itri povzćajo kondenzacijo v klimatski naprvi, kar lahko povzroči razvo gliv, kot je NPR. plesen. Priporoćamo, da zracće fi Itrc očistite vsaka 2 tecna.

Pred začetakom obratovanja se preprićajte, da so vodoravne lamele v zaptré položaju. Če napriva zaćde delovati, ko so vodoravne lamele v odprtem položaju, se te morda neBODY VRMILE v pravilnín položaj.

Zanamescanje

OPOZORILO
	Za namestitev klimatske naprave se obnite na prodajalca. • Klimatske naprave njne poskupa namestiti uporabnik sam, sj postopek zahteva posebno strokovno zranje in vešćine. Nepravilna namestitev klimatske naprave lahko povzrodi pušćanje vode, požar ali elektrčni udar.
	Klimatska naprava njne bo prikljucena na elektrčni prikljucek, name- njen samo napravl. • Če prikljucek napaja već naprav, lahko pride do pregrevanja ali požara.
	Napravne ne namestite v prostoru, kjer bl i lakh o uhal jvl nvetljiv plin. • Če vnetljiv plin uhaja in se nabira v bilžini zunanje enote, lahko pride do eksplozije.
	Napravo ustrezno ozemljite. • Ne prikljucite ozemljitvenega voda na plinovod, vodovod, strelovod ali Telefonski ozemljitveni vod. Neaprnila ozemljitev lakh o povzroči elektrčni udar.
POZOR
	Glede na mesto postavitve klimatske naprave (npr. v vlžnem okolju) namestite preklnjevalo uhajavega toka po ozemljitvenem vodu. • Če prekinjevala uhajavega toka po ozemljitvenem vodu ne namestite, obstaja nevamost elektrčnega udara.
	Poskrblte za pravlino odvajanje odpadne vode. • Če iztočna cev nj pravlino napeljana, lahko iz notranje/zunanje enote kaplja kondenzirana voda in poškoduje pohístvo.
V primeru nepravilnega delovanja Nemudoma ugasnite klimatsko naprave in se obmite na prodajalca.

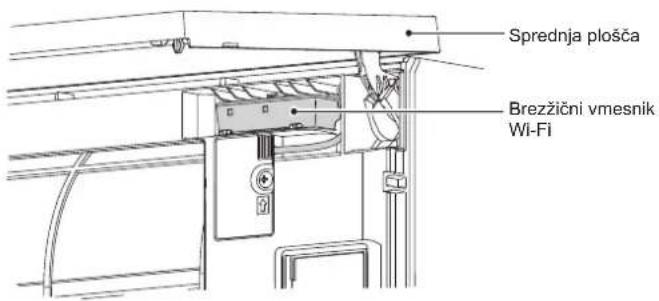

Zabrezzični vmesnik Wi-Fi

OPOZORILO (Zaradi neopravilne uporabe lahko pride do Hudih posledic, vklučno s hudimi telesnimi poškodbami in smrto.)
	To napravo smejo uporabljiati otrovi od 8 leta dalje in osebe z ome-jenlimi fi zižniimi, zaznavimi all duševnimi zmožnostmi ozlroma brez zadostnih izkusenj in znanja, Če so pod nadzorom oziroma so bili pouceni o varni uporabi naprave in razumejo z njo povezane nevarnosti.
	Otrokom ne dovolite, da bi se igrali z napravo. Otroci ne smejo brez nadzora izvajati cisćenja in vzdřevalnih del.
	Brežičega vmesnika Wi-Fi ne uporabljalte v blizini medicinske elektrICIne opreme ali oseb, ki uporabljajo medicinske pripomocke, kot sta srčni spodbuvalnik in vsadni kardioverter-defi Brillator. • To lahko povzroci nasrećo zaradi okvare medicinske opreme oziroma pripopomocka.
	Brežičega vmesnika Wi-Fi ne postavite v blizino samodejno upra- viljanlh naprav, kot so samodejna vrata all požarni alarmi. • To lahko povzroci nasrećo zaradi okvare.
	Brežičega vmesnika Wi-Fi se ne dotikajte z mokrimi rokami. • To lahko povzroci poškodbo naprave, elektrICI ni udar all požar.
	Brežičega vmesnika Wi-Fi ne polivajte z vodo in ga ne uporabljalte v kopalinici. • To lahko povzroci poškodbo naprave, elektrICI ni udar all požar.
	Če vam brežični vmesnik Wi-Fi pade na tla oziroma se poškoduje njegov nestavek ali kabel, izklopité vtíkač elektrICI nega kabla oziroma IZKLOPITE glavno stikalo. • To lahko povzroci požar all elektrovi udar. V tem primuru se obrmile na prodajalca.
POZOR (Nepravlino ravnanje z napravo lahko privede do telesnih poskodb ali po- škodb zgradbe.)
	Pri nastavljanju ali cisćenju brežičega vmesnika Wi-Fi ne stojte na nestabilnilestvi. • Če padele, se lahko poškodujete.
	Brežičega vmesnika Wi-Fi ne uporabljalte v blizini drugih brezčihi naprav, mlkrovalovnih pečić, brežčihih Telefonov all telefaksov. • Lahko povzroci nepravilno delovanje.

ODSTRANEVANJE

Fig. 1

Glede odstranitive izdelka se obmite na prodajalca.

Opomba:

Ta oznaka je namenjena samo državam EU.

Oznaka je skladna s 14. Čelenom Direktive 2012/19/EU, Informacije za uporabnike in dodatkom IX oziroma z 20. Čelenom Direktive 2006/66/ES, Informacije za končne uporabnike in dodatkom II.

Izdelek MITSUBISHI ELECTRIC je izdelan iz visokakovostnih materialov, ki se lahko reciklirajo ter ponomvo uporabijo.

Ta oznaka oznacujie elektricne in elektroniske naprave, baterije in akumulatorje, ki morajo biti ob koncu zivjenjske dobe odstranjene locen od ostalih gospodinskikh opdakov.

Ce je pod oznako natisjen kemijski simbol (Fig. 1), ta opozjarla, da baterija ali akumulator vsebuje težko kovino v doloceni koncentraciji. To je navedeno na ta način:

Hg: zivo srebro (0,0005 %), Cd: kadmij (0,002 %), Pb: svinec (0,004 %)

V Evropski Uniji obstajajo sistemi locenega zbiranja izrabljenih elektrichin in elektronskih naprav, baterij in akumulatorjev.

Prosimo, da vso opremo, baterije in akumulatorje odstranite na ustrezen nacin v lokalinih centrih za zbiranje/reciklaranje odpadkov.

Pomagajte nam ohranjati okolje, v kateremŽivimo!

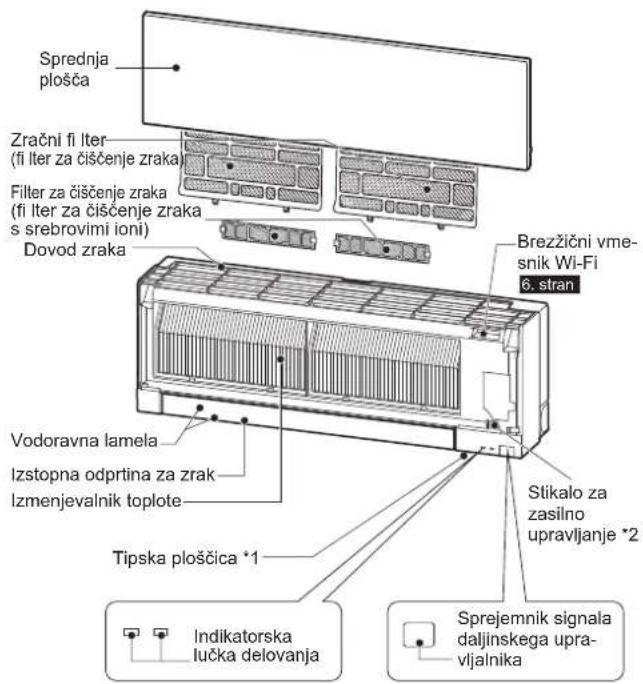

IMENA POSAMEZNIHDELOV

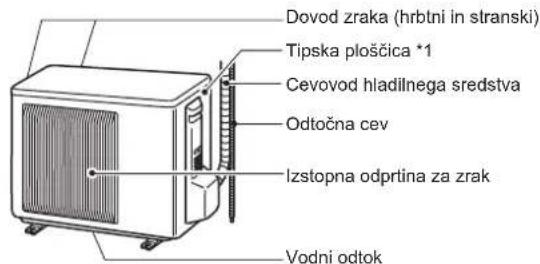

Notranja enota Zunanja enota

Videz zunanje enote je lahko drugacen.
*1 Na tipski ploscici sta navedena leto in msec izdelave.

^2 Kadar ni mogoče uporabiti daljinskega upravljalnika ...

Zasilino delovanje vklopite s stikalom za vklop zasilnegaf delovanja na notranji enoti (E.O. SW).
Z vsakim pritiskom E.O. SW se nastavitev spremeni v naslednjem zaporedju:

Nastavljena temperatura: 24^
Hirrost ventilatoria: srednia
Vodoravna lamela: samodejno

PRIPRAVANAUPORABO

Pred uporabo: Vtikač napajalega kabla priktjucite v elektricno vtičnico in/ali vklopite glavno stikalo.

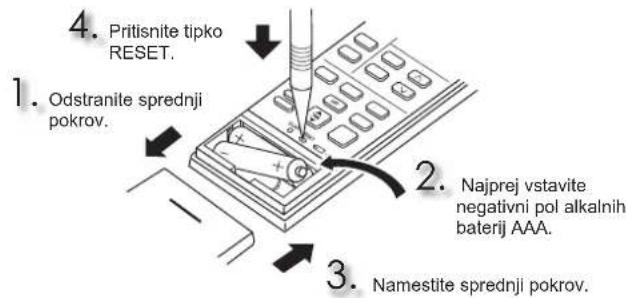

Vstavljanje baterij v daljinski upravljalnik

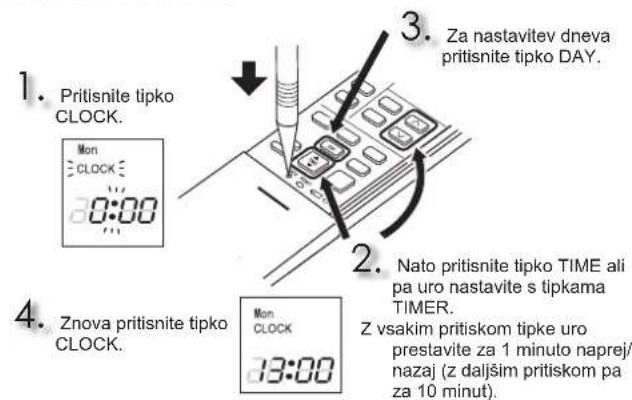

Nastavitev ure

PRIPRAVANAUPORABO

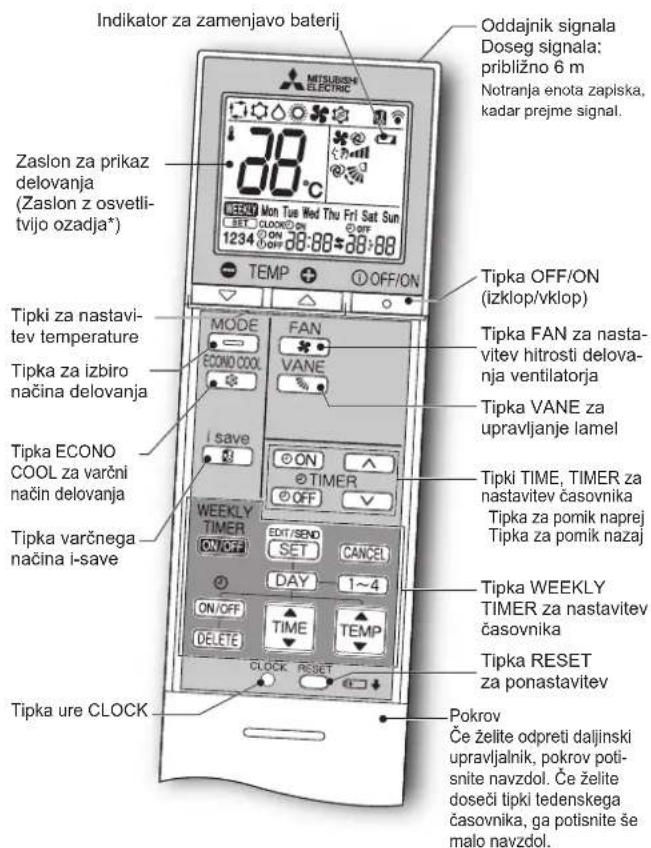

Daljinski upravljalnik

* Osvetlitev ozadja se vklopi, ko uporabljate daljinski upravljalnik.
Osvetlitev ozadja se izklopi, ce daljinskega upravljalnika nekaj casa ne uporabljate.

Uporablajte izkluco daljinski upravjalnik, ki je prilozen napravi. Ne uporablajte drugih daljinskih upravjalnikov.
Ce je v neposredni blizini namescenih 2 ali večnotranjinh enot, se lahko zgodi, da se bo na signal daljinskega upravljalnika odzvala druga kot tista, ki jo zeilte upravljati.

Tipka za nastavitev casa (TIME) in casovnika (TIMER) Premaknite uro naprej/nazaj

ON (Casovnik VKLOPA): enota se VKLOPI ob nastvjeni uri.

OFF (Casovnik IZKLOPA): enota se IZKLOPI ob nastvljeni uri.

Uro casovnika nastavite s tipkama (naprej) in (Nazajy

Tipka WEEKLY TIMER za nastavitevČasovnika

Pritisnite tipko FCT SND Oprete nastavitev tedenskega casovnika.

S tipkama bny zbenite dan in stevilko nastavitve.

S tipkami (ON/OFF) nastavite VKLOP/IZKLOP, uro in temperaturo.

Za zakljucek in prenos nastavitev tedenskega casovnika pritsnite .SET Pritisnite tipko WEEKLY TURK TAK L K VKLOPITE tedenski casovnik. (zasve)

Čeželite IZKLOPITI tedenskičasovnik,znova pritisnite tipko WEEKLY TIMER (WJg:sne.)

① OFF/ON

Tipka OFF/ON (izklop/vklop)

MODE

Tipka za izbiro načina delovanja

0

Tipki za nastavitev temperature

Z vsakim pritiskom se temperatura spremeni za 1^

FAN

Tipka FAN za nastavitev hitrosti delovanja ventilatorj

VANE

Upravljalni gumb za pretok zraka gor-dol

Usmerjanje zračnega toka levo-desno

Pred začetkom delovanja ročno premaknite navpićno lamelo.

save

Tipka varčega načina i save

Poenostavljena fungcija obnovitve prejsnjih nastavitev vam omogocaprlikpogosto uporabljane nastavitve (prednastavitve)s preprostim pritiskom tipke zeite spet hitro preklopiti na prejsnjono nastavitve, znova pritsinite tipko.

ECONO CDOL 专

Tipka ECONO COOL za varčni način delovanja Nastavljeno temperaturo in smer zračnega toka samodejno spreminja mikroprocesor.

CISCENJE

Navodila:

Pred cischenjem izklopite napajalni kabel oziroma glavno stikalo naprave.
Kovinskih delov se ne dotlikajte z rokami.
- Ne uporabljale bencina,razredcila,lošcil ali insekticidov.
- Uporabljajte samo blage raztopine cistil.
- Ne uporabljate krtac, trdih gobic in podobnih pripomockov.

Vodoravne lamele ne namakajte v vodi in je ne izpirajte.
Voda ne sme imeti vec kot 50^
- Delov naprave ne susile na neposredni sonci svellobi, grelnikh ali nad ognjem.
- Ventilatorja ne pritiskajte premočno, ker lahko poči ali se odlomi.

Oclstite ga vsaka 2 tedna

• S sesalcem posesajte prah ali pa ga izperite z vodo.
• Ko ga operete z vodo, ga pustite v senci, da se osusi.

Filter za ciscenje zraka (fi lter za ciscenje zraka s srebrovimi ioni)

Vsake 3 mesece:

S sesalcem posesajte prah.
Kosesalcem ne morete odstraniti umazanije:
Filter z ohisjem potopite v mlachno vodo, nato pa ga izperite.
- Ko ga operete, ga pustite v senci, da se osusi. Vstavite vse zavihke fi Itra.

Vsako leto:

Zamenjalte filter za ciscenje zraka,
da zagotovite dobro delovanje
- Stevilka dela: MAC-2370FT-E

Povlecite ga, da ga odstranite z
zračnega filtra

Sprednja plošča

1. Dvignite sprendno plosso do tocke, ko zašilise "klik".
2. Dobro zaprite sprednjo plosco in pritisnite na tocki, ki sla označeni s pusčicama.

3. Očistite sprednjo plošćo, brez da jo smate z enote.

4. Obrisi te mehko, suho krpo. Namenska mehka
   suha krpa je prilożena le k tipu MSZ-EF**VGB.

5. Uporabite namensko MEHKO SUHO KRPO. Stevila dela
6. Sprednje plošće ne potopite v vodo.

Pomembno

• Povrsina notranje enote se hitro opraska, zato je nikoli ne drgnite ali udarite s cim tezkim. Prav tako pri namestitvi ali odstranjevanju sprednje plošće ravnajte previdno, da pre precite praske.
• Ne uporabljajte jegkega cistilnega sredstva, da preprecite praske na povrsinl notranje enote.
• Na povrsini notranje enote se hitro poznajo prstni odtisi. Ko opazite prstne odtise, jih nezno obrisite z mehko suho krpo.
• Pri uporabi komercialno dostopne kemićno impregnirane krpe sledite navodilom.
• Sprednje plošće ne pusčajte oprdte dalj časa.

Pomembno

• Redno Člstite fi Itre, da zagotovite dobro delovanje in zmanjsate porabo elektricne energije.
• Umazani fi Itri povzroća kondenzacijo v klimatski na pravi, kar lahko povzroči razvoj gliv, kot je njpr. plesen. Priporocamo, da zračne fi Itre očistite vsaka 2 teda.

Podatki na podlagi UREDBE (EU) st. 528/2012

IME MODELA	Obravnavani del (ime dela)	Aktivna snov (şt. CAS)	Lastosti	Navodila za uporabo (Informacije o varni uporabi)
MSZ-EF18/22/25/35/42/50VGW	FILTER	Srebrov cinkov zeolit (130328-20-0)	Protibakte- rjski, proti plesni	• Izdelek uporablajte skladno z navodili v priročniku in le za prediven namen. • Ne vstavljale ga v usta. Hranite ga zunaj dosega otrok.
MSZ-EF18/22/25/35/42/50VGB		Srebrov natrijev vodikov cirkonijev fosfat (265647-11-8)
MSZ-EF18/22/25/35/42/50VGWS		2-oktil-2H-izotiazol-3-on (OIT)
MSZ-EF18/22/25/35/42/50VGKB		(26530-20-1)
MSZ-EF18/22/25/35/42/50VGKS
MAC-2370FT-E FILTER		Srebrov cinkov zeolit (130328-20-0)	Protibakte- rjski	• Izdelek uporablajte skladno z navodili v priročniku in le za prediven namen. • Ne vstavljale ga v usta. Hranite ga zunaj dosega otrok.

NASTAVITEVBREZIÇNEGA VMESNIKA Wi-Fi (samo tip VGK)

Brežčni vmesnik Wi-Fi prenaša informacije o stanju in ukaze iz enote MELCloud v notranjo enoto.

Opomba:

Brezzični vmesnik Wi-Fi povežite z usmerjevalnikom. Glejte SETUP MANUAL (NASTAVITVENI PRIROČNIK) in SETUP QUICK REFERENCE GUIDE (KRATKA REFERENÇNA NAVODILA ZA NASTAVITEV), ki sta prilozena tej enoli.
NASTAVITVENI PRIROCNIK je na voljo na spodnjem spljetnem mesto. http://www.melcloud.com/Support
- Uporabniški priročnik za MELCloud je na voljo na spodnjem spljetnam mestu. http://www.melcloud.com/Support

TEHNIČNI PODATKI

Model	Nastavitev imena		— MSZ-EF25V(G)(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG
	Notranja enota		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)		MSZ-EF25VG(K)(W/B/S)		MSZ-EF35VG(K)(W/B/S)		MSZ-EF42VG(K)(W/B/S) MSZ-EF50VG(K)(W/B/S)
	Zunanja enota		—		MUZ-EF25VG(H)		MUZ-EF35VG(H)		MUZ-EF42VG		MUZ-EF50VG
Funkcija			Hlajenje	Gretje	Hlajenje	Gretje	Hlajenje	Gretje	Hlajenje	Gretje	Hlajenje
Napajanje			~/N, 230 V, 50 Hz
Jakost		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0
Vhod		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540
Teža	Notranja enota	kg	11,5
	Zunanja enota	kg	—		31		34		35		40
Količina hladilnega sredstva (R32)		kg	—		0,62		0,74		0,74		1,05
IP-koda	Notranja enota		IP 20
	Zunanja enota		—		IP 24
Dovoljen presežni delovni tlak	Nizek tlak	MPa	—		2,77
	Visok tlak	MPa	4,17
Raven hrupa (SPL)	Notranja enota(Zelo Visok/Visok/Srednjii/Nizek/Tiho)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30
	Zunanja enota	dB(A)	—		47	48	49	50	50	51	52

Podatki notranjih enot pri priklopu vecenot UREDBA (EU) 2016/2281

Model	Notranja enota			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Jakost	Hlajenje	Občutljivo	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latentno	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Gretje		kW	2,10	2,50	2,90	4,00	4,80	5,70
Vhod			kW	0,027	0,027	0,027	0,031	0,031	0,034
Raven hrupa (raven zvočne moči)	Zelo Visok/Visok/Sre-dnji/Nizek/Tiho		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Zajamčeni razpon delovanja

		Notranja enota	Zunanja enota
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Hlajenje	Zgornja meja	32 °C DB 23 °C WB	46 °C DB -	46 °C DB -
	Spodnja meja	21 °C DB 15 °C WB	-10 °C DB -	-10 °C DB -
Gretje	Zgornja meja	27 °C DB -	24 °C DB 18 °C WB	24 °C DB 18 °C WB
	Spodnja meja	20 °C DB -	-15 °C DB -16 °C WB	-20 °C DB -21 °C WB

DB: Suh termometer
WB: Moker termometer

Opomba:

1. Nazivne vrednosti

Hlajenje -Notranja enota: 27^ DB, 19^ WB

Zunanja enota: 35^ DB

Gretje - Notranja enota: 20°C DB

Zunanja enota: 7^ DB, 6°C WB

1. EF18/22 nima specifici kaci jza enojno kombinaciono. Ti notranji modeli so Same za vecsistemske klimatske naprave.

Kar zadeva specifi kacije vecsistemov, jo potrdate svojim prodajalcem in/ali si oglejte katalog.

Brežični vmesnik Wi-Fi

Model	MAC-577IF2-E
Vhodna napetost	12,7 VDC (iz notranje enote)
Elektricna poraba	NAJV. 2 W
Velikost V × Š × G (mm)	73,5×41,5×18,5
Teža (g)	46 (vključno s kablom)
Jakost oddajnika (NAJV.)	20 dBm @IEEE 802.11b
RF-kanal	1-13 kanal (2412-2472 MHz)
Radiofrekvenčni protokol	IEEE 802.11b/g/n (20)
Šifriranje	AES
Preverjanje prislnosti	WPA2-PSK
Razligica programske opreme	XX.00

Izjava o skladnosti je na voljo na spodnjem spljetnam mestu.
http://www.melcloud.com/Support

ODPRAVLJANJE TEZAV

V naslednjih primerih nemudoma ugasnite klimatsko napravo in se obrnite na prodajalca.

• Iz notranje enote tece ali kapla voda.
• Indikatorska lučka delovanja utripa.
• Varovalka se pogosto aktivira.
• Enota ne sprejema signala daljinskega upravljalnika v prostoru, kjer so namescene elektronske florescentne svetilike (inverterske fl orescentne svetilike, ipd.).
• Delovanje naprave moti delovanje radijskega ali tevizijskega sprejemnika. Morda bo treba namestiti ojačevalnik signala za napravo, katere delovanje je moteno.
• Ce zaslisihe nenavadne zvoke.
• Čeugotovite, da hladilno sredstvo pušča.

MÁSURI DE SIGURANTA

Tipka ECONO COOL (Ekonomično hladenje)

Taster ECONO COOL (ekonomično hladenje)

Postavljenu temperaturi smer vazdušne struje automatiski*** menja mikroprocesor.

CISCENJE

Uputstva:

• Iskligite napajanie ili osigura pre ciscenja.
  Pazile da ne dodimete rukama metalne delove.
• Za ciścenje nemojte koristiti benzin, razredivac, prah za poliranje ili insekticid.

• Koristiteismo rastvorene blage deterdzeinte.
  Nemojte koristiti cetku za ciiscenje, tvrdi sunder ili silicno.

• Nemojte potapati ili ispirati horizontalnu lopaticu.

• Nemojte koristiti vodu koja je toplija od 50^
  Delove nemojte izlagati direktnom suncevom svellu, toloti ni vatri radi suenja.
• Nemoje primenjivati preteranu silu na ventilatoru jer moze da napukne ili se slomi.
