Tip produs	Aer condiționat split
Marcă	Mitsubishi
Model	MSZ-EF50VGKS
Putere de răcire	5,0 kW
Putere de încălzire	5,8 kW
Alimentare	230 V, 50 Hz, monofazat
Agent frigorific	R32 (inflamabil)
Încărcare agent frigorific	1,05 kg
Greutate unitate interioară	11,5 kg
Greutate unitate exterioară	40 kg
Nivel sonor interior (Foarte ridicat / Silențios)	43 / 30 dB(A)
Nivel sonor exterior	52 dB(A)
Presiune de serviciu maximă (BP/HP)	2,77 / 4,17 MPa
Indice de protecție IP (interior/exterior)	IP20 / IP24
Domeniu de temperatură de funcționare (răcire)	Interior 21-32°C BS, exterior -10 până la 46°C BS
Domeniu de temperatură de funcționare (încălzire)	Interior 20-27°C BS, exterior -15 până la 24°C BS
Filtre	Filtru de aer (lavabil) + Filtru purificator cu argint ionizat (înlocuibil)
Interfață Wi-Fi	Da (modul MAC-577IF2-E, compatibil MELCloud)
Funcții speciale	i-saving, ECONO COOL, temporizator săptămânal, mod silențios
Întreținerea filtrelor	La fiecare 2 săptămâni (aer), la fiecare 3 luni (purificator)
Ref. filtru purificator	MAC-2370FT-B
Număr de pagini ale manualului	176

Întrebări frecvente - MSZEF50VGKS MITSUBISHI

Cum se instalează aparatul de aer condiționat Mitsubishi MSZEF50VGKS?

Instalarea trebuie efectuată de un profesionist autorizat. Nu încercați niciodată să îl instalați singur. Verificați că întrerupătorul de fugă la pământ este prezent și că circuitul de alimentare este dedicat.

Cât de des trebuie să curăț filtrele?

Filtrul de aer trebuie curățat la fiecare 2 săptămâni. Filtrul purificator de aer cu argint ionizat se curăță la fiecare 3 luni (aspirator sau înmuiere în apă călduță). Înlocuiți-l în fiecare an (ref. MAC-2370FT-B).

Pot folosi telecomanda altui model?

Nu, utilizați exclusiv telecomanda furnizată cu aparatul dumneavoastră. Utilizarea unei alte telecomenzi poate duce la o funcționare defectuoasă, mai ales dacă mai multe unități interioare sunt apropiate.

Cum folosesc funcția Wi-Fi și MELCloud?

Interfața Wi-Fi (MAC-577IF2-E) se conectează la routerul dumneavoastră. Urmați manualul de configurare furnizat. Aplicația MELCloud permite controlarea aparatului de aer condiționat de la distanță de pe un smartphone.

Ce trebuie făcut în caz de scurgere de agent frigorific?

Opriți imediat aparatul, aerisiți încăperea și contactați un dealer autorizat. Agentul frigorific R32 este inflamabil: orice scurgere în apropierea unei flăcări sau a unei surse de căldură poate provoca un incendiu.

De ce nu răcește corect aparatul meu de aer condiționat?

Verificați mai întâi dacă filtrele sunt curate. Asigurați-vă că temperatura programată este mai mică decât temperatura ambiantă și că aripioarele nu sunt obstrucționate. Dacă problema persistă, contactați un profesionist.

Cum se reglează temporizatorul săptămânal?

Apăsați tasta WEEKLY TIMER, selectați ziua, ora și temperatura dorite. Confirmați cu SET. Pentru activare, apăsați WEEKLY (pictograma se aprinde). Pentru dezactivare, apăsați din nou.

Pot folosi aparatul de aer condiționat în mod răcire la căldură puternică?

Da, dar domeniul de funcționare exterioară este limitat la 46°C BS pentru răcire. Dincolo de aceasta, aparatul s-ar putea opri din motive de siguranță.

Cum se curăță panoul frontal?

Opriți alimentarea. Ștergeți cu o cârpă moale și uscată sau ușor umezită cu un detergent delicat. Nu folosiți benzină, diluant sau burete abraziv. Nu lăsați panoul deschis mult timp.

Ce înseamnă simbolurile de pe unitatea interioară?

Un triunghi cu un semn de exclamare indică un avertisment (risc de incendiu datorat agentului frigorific inflamabil). Alte simboluri reamintesc să nu introduceți obiecte, să nu urcați pe unitate și să opriți alimentarea înainte de întreținere.

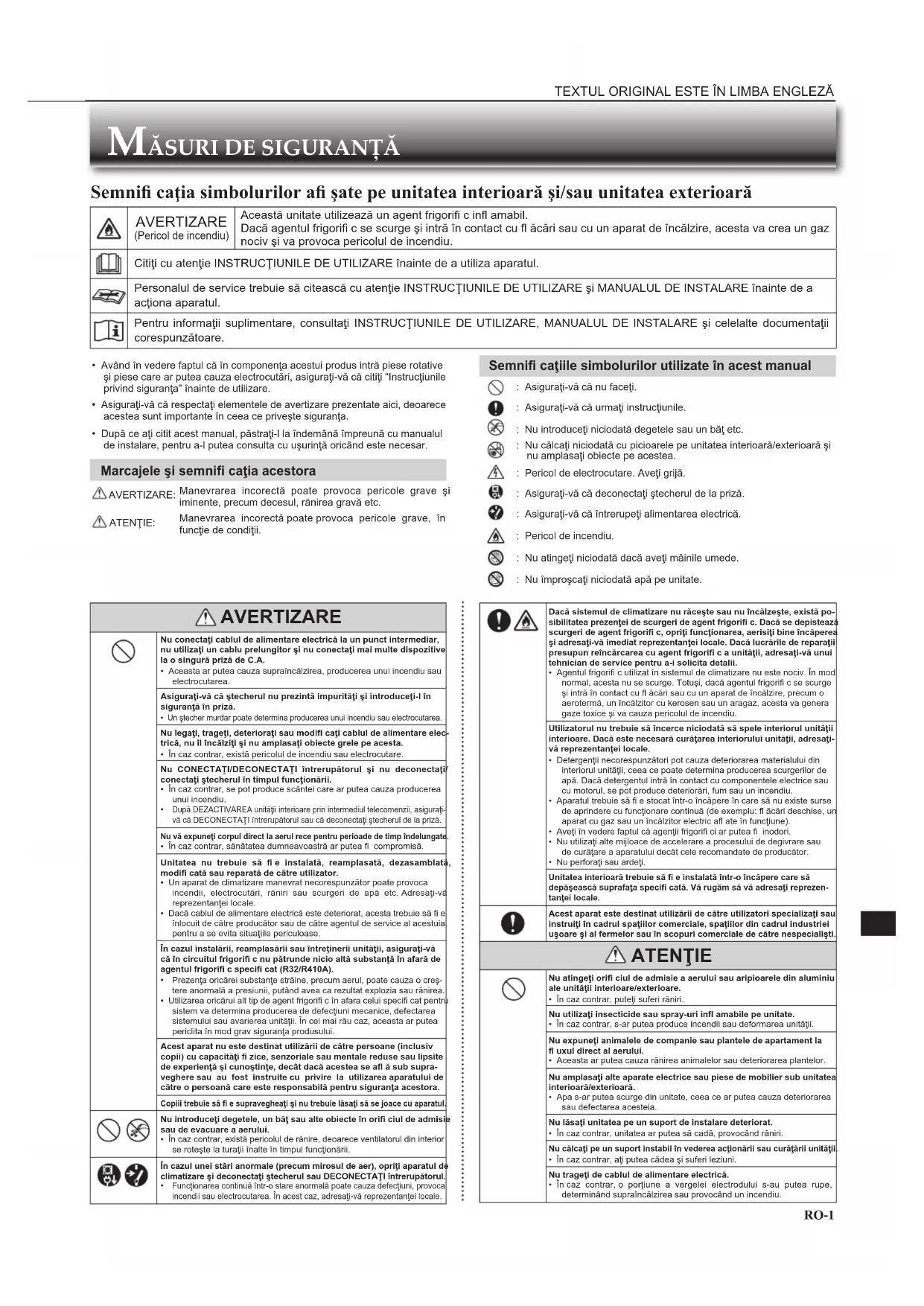

MANUAL DE UTILIZARE MSZEF50VGKS MITSUBISHI

Semi fica cata simbolurilor afi sate pe unitatea interioară s/sau unitatea exterioroară

	AVERTIZARE (Pericol de incendiu)	Această unitate utilizează un agent frigorifici c infl amabil. Dacă agentul frigorifici c se scurge și intră în contact cu fi acări pau cu un aparat de incâlzire, acesta va create un gaz nociv și va provoca pericolul de incendiu.
	Citițu cu atentțe INSTRUMENTI DE UTILIZATIONăinante de a'utiliza aparatul.
	Personalul de service trebuie că citească cu atentțe INSTRUMENTI DE UTILIZATIONăsi MANUALUL DE INSTALLARE inainte de a actiona aparatul.
	Pentru informatici supplementare, consulute INSTRUMENTI DE UTILIZATION, MANUALUL DE INSTALLARE și celealte documentati corespunzătoare.

• Avand in vedere faptul cān componenta acestui produs intrāpiese rotative si pièce are putea cauza electrocutári, asiguratj-và citiìtī "Instructiunile privind siguranta" inante de utilizare.
• Asigurati-va cã respectatu elementele de averizare prezentate aici, deoarece acestea sunt importante in ceea ce priviste siguranta.
• Dupa ce aji citit acest manual, pastaI-l iandemana impreunau manualul de instalare, pentru a-l putea consulta cu usurinta oricand este necessar.

Marcajelesemi nifi catia acestora

AVERTIZARE:

Manevrarea incorecta poate provoca pericole grave si iminente, precum decesul, ranirea grava etc.

Manevrarea incorecta poate provoca pericole grave, in functie de conditi.

Semi-nifcataile simbolurilor utilizeat in acest manual

: Asigurati-va cau faceti.

: Asigurati-va c a urmati instructjunile.

: Nu introduci niciodata degetele sau un baf etc.

: Nu calcati niciodata cu picioarele pe unitatea interioar/exteroar si nu amplasati obiecte pe acestea.

: Pericol de electrocutare. Aveti grijaj.

: Asigurati-va că deconectatei stecherul de la priză.

: Asigurati-va cai intrerupeti alimentarea electrica.

: Pericol de incendiu.

: N u atingeti niciodata dac avei mainile umede.

: Nu improscatu niciodata apa pe unitate.

AVERTIZARE
	Nu conectați cabul de alimentare electrică la un punct intermediar, nu utilizăți un cabul prelungtorși nu conectați mai multe dispositive la o singură priză de C.A. · Aceasta ar putea cauta supraçinalzirea, producerea unui incendiu sau electrocutarea.
	Asiguratai-va că stecherul nu prezintă impuritateiși introduciți-i in siguranta in priză. · Un stecher murdar poate determina producerea unui incendiu sau electrocutarea.
	Nu legati, trageti, deterioratori采暖 modi ci cabul de alimentare eletrică, nu l'incezlartiși nu amplasătă obiecte grele pe acesta. · In caz contrar, există pericolul de incendiu sau electrocutare.
	Nu CONECTATI/DECONECTATI intrerupătorulși nu deconectați conctați stecherul in timpul funționarii. · In caz contrar, se pot produce scântei care ar putea cauta producerea unui incendiu. · După DEZACTIVAREA unităti interoare prin intermediul telecomenzi, asigurăi-va că DECONECTATI Intrerupătorul sau că deconectați stecherul de la priză.
	Nu va expunței corpul dire a uleri rece pentru perioade de timp indelugate. · In caz contrar, sanătatea dumneavoastra ar putea fi complicăsă.
	Unitatea nu trebuieși fie instalata, reamplasătă,dezasamblata modifi cată Sau reparata de câtre utilizator. · Un aparat de climatizare manoevrat necoresponzător poate provoca incendii, electrocuturi, râniri sucargeri de apă etc. Adresăi-va representanței locale. · Dacă cabul de alimentare electrică este deteriorar, acosta trebuieși fie i dinlocuit de câtre producaor saturation de câtre agentul de service al acestuia pentru a se evita situațiile periculoase.
	In czul instalarii, reamplasării soc intrejinerii unităti, asigurăi-va ca in circuitu frigorif! cu nătrunde nico alta substanță in afară de agentul frigorif! c specificat (R32/R410A). · Prezența oriçârei substanțe străne, precum aerul, poate cauză o creș-tere anomală a presiuniu, putand avea ca rezulat Explozia saiu rânirea. · Utilizarea oriçârei alt tip de agent frigorif! c in afara celui specifici cat pentri system va determina produzarea de defechluni mecanice, defecţare sistemului sau avarierea unităti. In cel mai rau caz, acesta at rutea pericoliță in mod grav siguranta producului.
	Acest aparat nu este destinat utilizări de câtre personae (inclusiv copii) cu capacităi fi zice, senziorale sau mentale reduse sau lipsite de experientță si cunțistă, decât dacă accestea se afl a sub supra-veghere sau au fost instrute cu privire la utilizarea aparatului de câtre o personă care este responsabilă pentru siguranta acestora.
	Copii trebuleși fie supravegehatiși nu trebule iasași sa se joace cu aparatul.
	Nu introduciți degetele, un băt sau alte obiecte in orifi ciul de admisțu sau de evacuire a aerul. · In caz contrar, există pericolul de rânire, docareca ventilatorul din interior se rosteșla turatai inalte in timpul funționarii.
	In czul unel stărl anomale (precum mirosul de aer), oprți aparatul de climatizareși deconectăți stecherul sau DECONECTATI Intrerupătorul. · Functionarea continua intr-o stare anomală poate cauză defechluri, provoca incendii sau electrocutarea. In azest caz, adresati-va repræsentanței locale.

Dacă sismul de climatizare nu răcește suau nu lncălzește, exista pos- sibilitatea prezentei de scurgeri de agent frigorifici c. Dacă se depilstează scurgeri de agent frigorifici c, oprutiții functuarea, aeriști bine incâpereș și adreșții va imediat reprezentă locale. Dacă lucrârlle de reparții presupun reinfarçârea cu agent frigorifici c a unității, adreșții va unui technician de service pentru a-i solicita detalii. • Agentul frigorifici c utilizat in sintemul de climatizare nu este nociv. In mod normal, acosta nu se scurge. Toturi, dacă agentul frigorifici c se scurge și intră in contact cu fl acără sau cu un aparat de lncălțe, precum o aerofermă, un lncălțor cu kerosen sau un aragaz, acosta va genera gaze toxiceși va cauza pericolul de incendiu.

Utilizatorul nu trebuie să incerce niciodata să spele interiorul unității interioare. Dacă este necessara curățarea interiorului unității, adreșți- vă reprezentăței locale. • Detergenti necorespunțățoiu pot cauză deteriorarea materialului din interiorul unității, ceea ce poate determină producrea scurgerilor de apă. Dacă deteriorul intră in contact cu componentele elecţie sau cu motorul, se pot produce deteriorări, fum sau un incendiu. • Aparatul trebuie să fi e stocat intr-o lncăpère in care să nu existe surse de aprinere cu funçțonare continuă (de exemplu: fi acără descrihise, un aparat cu gaz sau un lncălțor electrici aff ate in functiune). • Avetți n sedore fapțulă că agenti frigorifici ci ar puteau fi inodori. • Nuutilți alte miloace do accelerare a procesului de dedivrare sau de curățare a aparatului decăt celere recomandate de produçător. • Nu perforți su ardoți.

Unitatea interioar trebuie să fi e instalata intr-o lncăpère care să depăsească suprațaș specifici cată. Vă rugam să va adreșți reprezen- tanței locale.

Acest aparat este destinat utilizărl de câtre utilizatori specializți si instruiți fîn cadru spțllor commerciale, spatțllor din cadru Industriei ușoareși al fermelaur si in scopuri commerciale de câtre nespecialiști.

ATENTIE

Nu atingeti ori ciul de admisie a aerului su aripioarele din alumiuni ale unității interioare/exterioare. • In caz contrar, puteuți suferi rânirì.

Nu utilizăi insecticide du spray-uri infl amabile pe unitate. • In caz contrar, s-ar putea produce incendii si deformarea unității.

Nu expunței animalele de companie Sau plantele de apartament la fl uxul direc al aerului. • Aceasta ar putea cauza rânirea animalelor sa deteriorarea plantelor.

Nu amplasți alate aparate electrifice dușie de mobilier sub unitatea interioarã/exterioară. • Apa s-arr putea scurge din unitate, ceea ce ar putea cauza deteriorarea sau defoctara acosteia.

Nu lâsăi unitatea pe un suport de instalare deteriorat. • In caz contrar, unitatea ar putea să cadă, provocând rânirì.

Nu calcați pe un suport instabil in vederea actionarii si curății unității. • In caz contrar, ai putea câdeași suferi leziuni.

Nu trajeți de cabul de alimentare electrice. • In caz contrar, o portunțe a vorgeilei electrodului si-au putea rupe, determinànnd supraíncălzirea si provocânde un incendiu.

MÁSURI DE SIGURANTA

	Nu lncarcai tau dezasamblai baterile si nu le aruncai f n foc. • In caz contrar, baterille ar putea prezenta scurgeri sau cauza un incendiu sau o explique.
	Nu actionati unitatea pentru mal mult de 4 ore in conditiul de umiditate inalt (80% RH sau mai mult) si/sau cu geomurile sau uga dinspre exterior lasata/e descisăe. • In caz contrar, in interiorul sistemulii de climatizare s-arr putea produce con- dens, care ar putea incepe sse scurgă, umezind sau deteriorand mobiluri • Condensarea apei in interiorul sistemulii de climatizare poate contribui la dezevthora de fungi, precum mucegalul.
	Nuutili aunitatea in scopuri speciale, precum depositarea de allimente, creşterea animaleor, creşterea plantelor sau pâstrarea dispositiveler de precizie tau obiectelor de artă. • In caz contrar, s-arr putea produce deteriorarea acestora, rânirea ani- malelor sau deteriorarea plantelor.
	Nuexpuneti aparatele cu combustie la fl uxul direct al aerulii. • In caz contrar, combustia compleța a acestora ar putea sà fi e prejudi- ciàtă.
	Nu introduciți niciodata si pentru niciun motiv baterile in gură, pensu a evita ingerea accidentală a acestora. • Ingererea baterillor poate causza sufocarea sî/seau intoxicarea.
	Inalte de a curăta unitatea, DEZACTIVATI-O si deconectați cabuli du alimentare electricara sau DECONECTAti intrerupatorul. • In caz contrar, exista pericolul de rânire, deoarece ventilatorul din interior se rotește la turatii inalte in timpul functonări.
	Inczul neutilizarii unități pe perloade Indelungate de timp, deconec- tați șcherul de la priză sau DECONECTAti intrerupatorul. • Unitatea ar putea acumula particule de murdârie, care ar putea cauza supraíncăzirea sau izbucnirea unui incidiu.
	Inlocuii toate baterile telecomenziu cu unele noi, de același tip. • Utilizarea unei bateri vechi impreună cu una nouă poate causau supra- incăzirea, producrea scurgerilor sau o explique.
	Dacă fl uidul din interiorul bateriei intră in contact cu pielea sau haine dumneavoastra, spălăi temeiic din apă curată. • Dacă fl uidul din interiorul bateriei intră in contact cu ochi dumneavoas- tră, spălăi temeiic din apă curată si consulța un medic.
	Asigurați-vă că zone este bine ventilata atunci cand unitatea functi- onează concomitant cu un aparat cu combustie. • O ventițae neocerepspânțoare poate causau lipsa oxigenului.
	DECONECTA ti intrerupatorul atunci cand auziți tunete si candid există posibilitatea producerii de fulgere. • Fulgerele pot provoca deteriorarea unități.
	După utilizarea timp de mal multe sozoane a systemul de climati- zare, este necessară efectuarea unor lucrări de revizie si intreținere a acestula, suplementar lacurărli de curătre normale. • Particule de murdărie saul praful din interiorul unități pot provoca producrea de mirosuri neplacăcte, contribund la dezvolturna funglori, precum mucegalul, sau infundarea canalulii de scurge, cauzănd scurgerea apei din unitatea interioară. Adresă-vă reprozentței locale in vodera effectuarii lucrărilor de revizie si intreținere, care necessitate cunostinte si competente specialize
	Nu actionati comutatoarele dacă aveți mainile umede. • In caz contrar, există pericolul de electrocutare.
	Nu curăți cu apă systemul de climatizare si nu amplasăi pe acessta obiecte care conți apă, precum o viză cu fl ori. • In caz contrar, există pericolul de incendiu sae electrocutare.
	Nu calcati cu picloarele pe unitatea exterioroși nu amplasăi obiecte pe acesta • In caz contrar, ată putea suferi leziini in urma cadorii dumneavoastră sau a obiectului respectiv.

IMPORTANT

Filttrele uscate determina condensarea apel in Interiorul systemului de climatizare, ceea. ce contribule la bezvoltarea de fungi precum mucegalui. Deacea, este recomandat sa curata fi itrele de aer la fi ecare 2 saptamani.

Inainite de a porni aparatul, asigurati-va cai vanele orizontale se afl in poziitie inchisla Daca functionarea Incepe candid vanele orizontale se afl in poziitie beschisa, acesteanu vor putea reveni en poziitia correct.

Pentru instalare

AVERTIZARE

Pentru instalarea sistemului de climatizare, adresați-vă reprezen- tantei locale. • Acesta nu trebuie s fi e instalat de câtre utilizator, deoarece instala- rea necessità cunostinteși competente de specialitate. Un system de climatizare instalat necorespunzător poate provoca scurgeri de apă, un incendu seu electrocutarea.

Asigurată o sursă de alimentare electrică specială pentru sistemul de climatizare. • O sursă de alimentare electrică nedelicataș poate cauza supraíncăzirea sau un incendiu.

Nu instalati unitatea in locuri de unde s-ar putea scurge gaze infl amabile • Dacă gazul se scurgeși se acumulează in jurul unități exterioroare, ar putea cauzo oexplozie.

Impamânntăi corect unitatea. • Nu conectăi cabul de impamânntare la o conductă de gaz, conductă de apă, paratrăsnet sau la un cabul de impamânntare pentru Telefon. O impamânntare incorcătă ar putea cauza electrocutarea.

ATENTIE

Instalăi un disjunctor de proteție actionat de curentul de scurgere la pãmânț, in functie de locăția de instalare a sistemului de climatizare (de exemplu, in cazul zonelor cu umiditate inaltă). • Dacă nu este instalat un disjunctor de proteție actionat de curentul de scurgere la pãmânț, s-ar putea produce electrocutarea.

Asigurată-vă că excusul de apă este evacuat coresponzăț.ro. • Dacă canalul de scurgeș nu este coresponzățor, apă ar putea picura de pe unitatea interioară/exteriorară, umezindși deteriorand mobiliarul.

In cazul unel stârl anormale Opriti imediat funzionarea sistemului de climatizareși adresați-vă reprezențeței locale.

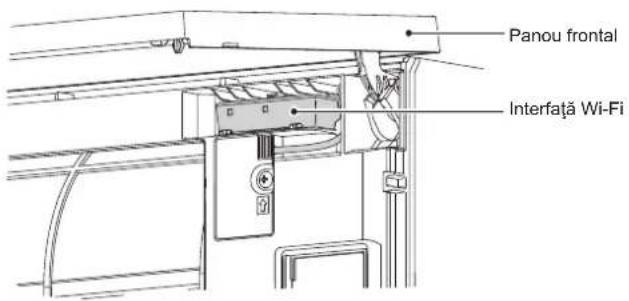

Pentru interfata Wi-Fi

AVERTIZARE (Manevrarea necorespunzatoare se poate solda cu consecinţe grave, inclusiv rănirea gravăși decesul.)
	Acest aparat poate fi utilizat de câtre copil cu vârsta de ce cal puţin 8 ani și de câtre personale cu capacități fi zice, senzoriale și mentalae reduse sau lipsite de experientă și cunostinte numai dacă se afl a sub supraveghere sau dacă au fost instruiți cu privire la utilizeszarea In siguranta a aparatuluri și dacă Inteleg pericolele la care se supun.
	Copilii nu trebule și se joace cu aparatul. Curăṭarea și intreşinerea aparatuluri nu trebule și fi e efectuate de câtre copil decât in cazul in care sunt supravegheati.
	Nuutilizăi interfăta Wi-Fi in apropierte echipamentelore electricare medicale采暖u a personelare care au asupra lor un dispositiv medical, precum un stimulator cardiac sau un defi brilator implantabil. • In caz contrar, se poate produce un accident din cauza functionarii defectuosea echipamentuluri sau dispositivuluri medical.
	Nuinstalaşi interfăta Wi-Fi lângă dispositive cu comanda automată, precum uși automate sau sistème de alarmă in caz de incendiu. • In caz contrar, se pot produce accidente din cauza defectionilor provocate
	Nu atingeti interfăta Wi-Fi dacă avezi mainile umede. • In caz contrar, dispositivulnu poate suferi deteriorari, se pot produce electrocutáriau un incendiu.
	Nu improșcati apă pe interfăta Wi-Fi și nu o utilizăi intr-o camera de baie. • In caz contrar, dispositivulnu poate suferi deteriorari, se pot produce electrocutáriuau n incendiu.
	Dacă Interfăta Wi-Fi este scâpata pe jos sau manerul sau cablul este deteriorat, deconnectătiștecherul de la priză sau DECONECTATI intrupătorum. • In caz contrar, se poate produce un incendiu sau electrocutarea. In acest caz, adresati-va reprezentanței locale.
ATENTIE (Manevrarea necorespunzatoare se poate solda cu repercusiuni grave, inclusiv rănirea sau avarierea clădirii.)
	Nu vă urcati pe o scară instablă pentru thru a confi gura sau a curăța interfăta Wi-Fi. • In caz contrar, alțu putea căea și suferi leziuni.
	Nuutilizăi interfăta Wi-Fi in apropierte alter dispositive fãră fi r, cu microunde, telefone fãră fi r sau alte dispositive similare. • In caz contrar, acestea ar putea suferi deteriorari.

ELIMINAREA

Fig. 1

In vederea eliminari acestui produs, adresati-va reprezentantei locale.

Notă:

Acest marcaj simbolic vizeazá exclusiv târile membre UE Acest marcaj simbolic este in conformitate cu Directiva 2012/19/UE, Articolul 14 - Informati jpnrutilizatori si Anexa IX s/sau cu Directiva 2006/66/CE,Articolul 20 -Informati jpnrutilizatori fi nali si Anexa II.

Produsul dumneavoastr MITSUBISHI ELECTRIC este proiectat si fabricat cu materiale si componente de inaita calitate care sunt reciclabile si/sau reutilizabile. Acest simbol semiclassical faptul ca, la sfarsitul duratei de viata utile, echipamentul electric si electronic, baterile si accumulatoarele trebuie sa fi e eliminate separat de resturile menajere.

Daca sub simbolul (Fig. 1) este prezentat un simbol chimic, acest simul chimic semnifica fapult ca bateriai Sau accumulatorolur contine un metal greu intr-o anumilac concentratie. Acest aspect va fi indicat dupa cum urmeazá: Hg:mercur (0,0005%) Cd:cadmiu (0,002%) Pb:plumb (0,004%)

In cadruI UniiI Europene existaistema de colectare separata a produselor elecrici si electronica, baterilor si accumulatoratoerol uzate.

Và rugam sā eliminatj in mod corect acest echipament, baterille sì acumuloarele, predándu-le unui centru local de colectare/reciclare.

Vä rugam sā ne ajutāti sā protejām mediul inconjurātor!

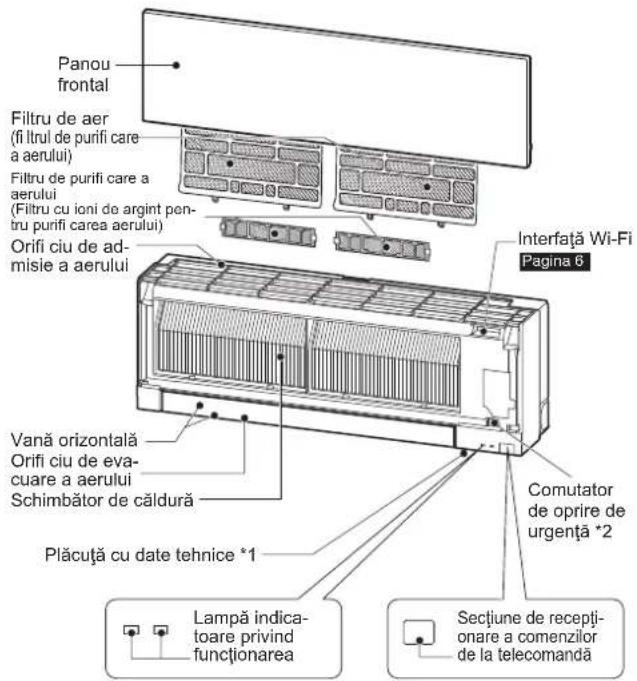

DENUMIREA FIECAREI COMPONENTE

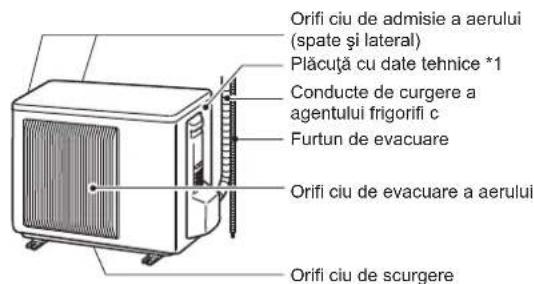

Unitate interioară Unitate exterioară

Este posibil ca unitatea exterioroara sa aiba un aspect diferit.
*1 Anul Şi luna de fabricatie sunt specifice cate pe placuta cu date tehnice.

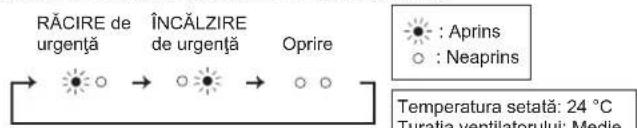

2 Atunci cänd nu este posibila utilizarea telecomenzii...

Functionarea de urgenta poate fi activata prin apasarea comutatorului pentru functionarea de urgenta (E.O. SW) de pe unitatea interioară.

De fi ecare data cand E.O. SW (comutatorul pentru fonctionarea de urgenta) estapasat, functionarea se modifica in urmatoarea ordine:

PREGATIREA INAINTE DE UTILIZARE

Inainte deutilizare:Introduci stecherul in prizasi/sau coneclati intrerupatorul.

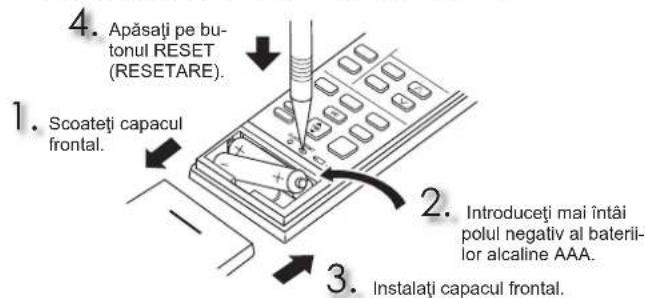

Instalarea bateriilor telecomenzii

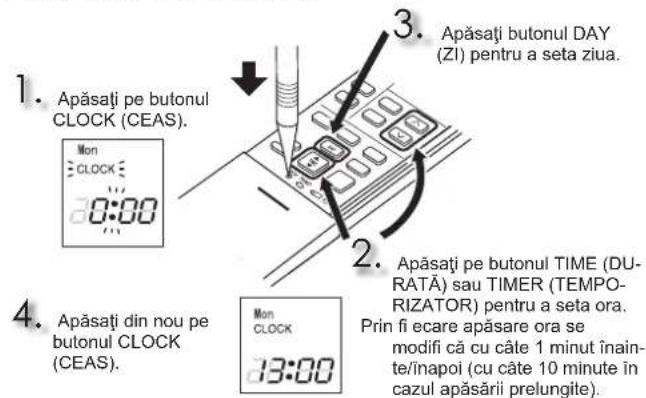

Setarea orei curente

PREGATIREA INAINTE DE UTILIZARE

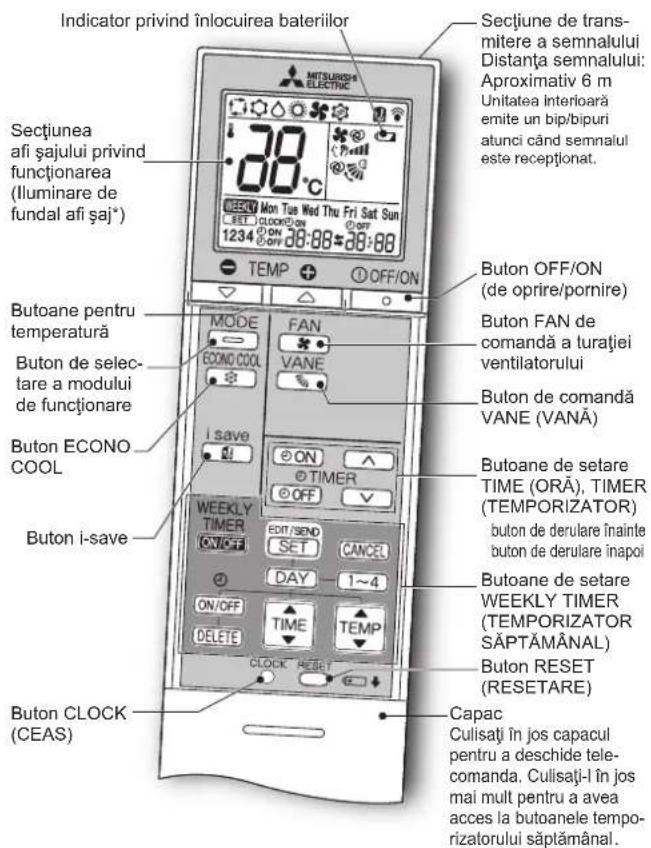

Telecomanda

* Iluminarea de fundal se aprinde atunci candutilizati telecomanda. Iluminarea de fundal se stinge dacá telecomanda nu este utilizeso periodadé temp.
Utilizati numai telecomanda furnizata impreună cu unitatea.
Nuutilizati alte telecomenzi.
Dacà sunt instalate 2 sau mai multe unitàti interioare una in apropierte ceileilalte, este posibil ca o unitate interioarà nevizata sá reactioneze la comenzile destinate alteia.

Buton de setare TIME (ORA), TIMER (TEMPORIZATOR)

Modifi carea inaine/inapoi a orei

ON (Temporizator de ACTIVARE) :

Unitatea se ACTIVEAZI la aceeaşi oră.

OFF (Temporizator de DEZACTIVARE) :

Unitatea se DEZACTIVEAZÀ la aceeasi ora.

Apasati pe (imine) si pe (inapoi) pentu a seta durata temporizarii.

Butoane de setare WEEKLY TIMER (TEMPORIZATOR SÄPTÄMÄNAL)

Apasati pe a accesa modul de setare a temporizatorului saptamanal

Apasati pe sypentrua selecta ziua si numarul setarii.

Apasati pe ONoSi pentru a seta ACTIVAREA/ DEZACTIVAREA,ora si temperatura.

Apasal pe SET pentru a finaliza si transmite setarea temporizatorului saptamanal.

WEEKLY
Apasati pe timER pentru a ACTIVA temporizatorul saptamanal. (WekRorinde.)
WEEKLY
Apasati din nou pe timER pentru a DEZACTIVA temporizat
saptamanal. (Week se stinge.)

RO-4

Buton OFF/ON (de oprire/pornire)

Buton de selectare a modului de fonctionare

Butoane pentru temperatura

Prin fi ecare apasare, temperatura este crescuta sau redusacu cate un 1^

Buton FAN de comanda à turatiei ventilatorului

Buton de comanda sus-jos a fl uxului de aer

Directa stanga-dreapta a fl uxului de aer

Deplasati manual vana verticala inante de a incepe functi- narea.

Buton i save

O functie simpli cata de revenire permite reinvocarea setarii preferate (presetate) printr-o singurapasarea butonului save Apasati din nou butonul pensr a reveni imediat la setarea anterioar.

Buton ECONO COOL

Temperatura setata si directa fl uxului de aer sunt modifi cate automat de catre microprocesor.

CURÅTAREA

Instructiuni:

• Inante de efectuarea curatarii, intrerupeti alimentarea electrica sau decuplati intrapuratorul.
  Avej grijsa nu atingelcu mainile piesele metalice.
• Nuutilizati benzina, diluant,pudra pentru sfeuire sau insecticid.
  Utilizati numai detergenti neutri in stare diluata.

• Nu utilizati peri aspre, buret abrazivi sau produse similare.

• Nu scufundati in apā sai clāṭiti yana ortontala.

• Nuutilizatiapacuotemperatura de peste 50^
• Nu expuneti piesele la lumina directa a soarelui, calduraa sau foc pentru a le
  usca.
• Nu aplicati o fortà excessiva asupra ventilatorului; in caz contrar, s-ar putea produce fi sui tau rupturi.

Filtrul de aer (fi Itrul de purifi care a aerului)

Curatai-la fiecare 2 saptamani
- Eliminati murdaria cu ajutorul unui aspirator sau clati-l cu apa.
- Dupa spalarea cu apa, uscati-l bine intr-un loc umbros.

Panou frontal

1. Ridicati panoul frontal pana cand se aude un sunet de "clic".
2. Inchideti in siguranta panoul frontal si apasati in locurile indicate de sageti.
3. Curatati panoul frontal fara a-l detasa de la unitate.

StergetiCu lavetamoaileuscuta.O lavetamoaieuscuta specialaeste furnizatannumapentruptipul MSZ-EF**VGB.

Utilizati LAVETA MOALE S1 USCATA speciala. Numar de piesa MAC-1001CL-E
- Nu inmuati i n apa panoul frontal.

Important

Suprafata unita interioare estuor striata, de aceea nu trebuie niciodat s o frecati sa o loviti cu obiecte dure. De asemenea, la instalarea sau demontarea panoului frontal, acesta trebuie sa fi manipulat cu atentie pentru a se preveni zgargerea acestua.
- Pentru a preven zi gáràrea suprafetel unitàtil Interloare, nu Utilità produse de curâtre abrazive.
Suprafata unita tii interioare se poate pata foarte uor cu urme de dege. Atunci cand urmele de dege sunt vizibile, stergeti-le usor cu o lavetà moale si uscata.
- Dacautilizati o lavetà impregnata cu substante chimice din comert, respectati instruetiunile de utilizare aferente acsteia.
- Nu lasati beschis panoul frontal pentru perioade indelungate de temp.

Filtru de purifi care a aerului (Filtru cu ioni de argint pentru purifiarea aerului)

La fiecare 3 luni:

• Eliminati murdaria cu ajutorul unui aspirator.
  Atunci cand murdaria nu poate fi indepàrtata prin aspirare:
• Inmuati fi Itrul si cadrul acestuia in apa calduata inante de a-l clati.
• Dupa spalare, uscai-l bine intr-un loc umbros. Instalati toate placutele fi Iltrului de aer.

Anual:

Pentru oui functionare optima fi Itrul de aer, inlocuIcu unul nou.
- Numar de piesa MAC-2370FT-E

Trageji pentru a o demonla de la fi litrul de aer

Important

• Pentru o fonctionare optima sI pentru a reduc consumul electric, curatati cu regularitate fi ttrele.
• Filtrele uscate determină condensarea apel in interiorul systemulii de climatizare, ceea ce contribuiie ladezvoltarea de fungi precum muceugaii. De aceea, este recomandat sa curatati fi ttrele de aer la fi ecare 2 saptamar

Aceste informatijsbeazeaza pe REGULAMENTUL (UE) nr. 528/2012

DENUMIRE MODEL	Articolul tratat(DenumirePiese)	Substanțe active(Nr. CAS)	Proprietate	Instrukturi de'utilizare(Informatiţii privind manoevrarea in siguranta)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWMSZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	FILTRU	Zeolit de argint și de zinc(130328-20-0)Fosfat de argint, de sodiu, de hi-drogen, de zirconiu (265647-11-8)2-octil-2H-izotiazol-3-onă (OIT)(26530-20-1)	AntibacterianAntimucegai	• Utilizeti acest produs conform indicatori din manualel de instruţuni și numai in scopul indicat. • Nu introduciți produsul în gură. Nu lasați produsul la indemânap copilor.
MAC-2370FT-E FILTRU		Zeolit de argint și de zinc(130328-20-0)	Antibacterian	• Utilizeti acest produs conform indicatori din manualel de instruţuni și numai în scopul indicat. • Nu introduciți produsul în gură. Nu lasați produsul la indemânap copilor.

CONFIGUREA INTERFETEI Wi-Fi (numai pentru tipul VGK)

Aceastā interfata Wi-Fi comunica informaţile de stare Şi controleză comenzile de la MELCloud prin conectarea la unitatea interioara.

Notă:

• Confi gurat i conexiune intre interfata Wi-Fi si ruter. Consultati MANUALUL DE CONFIGURARE gi GHIDUL DE REFERINTA PENTRU CONFIGURARE RAPIDÀ furnizate imprenùa CU unitatea.

• Pentru MANUALU DE CONFIGURARE, vă rugam să accesaj site-ul web de mai ios.

• Pentru Manualul de'utilizare MELCloud, va rugam sa accesati site-ul web de

mai jos.

1. Nu existà specifici cati pentru combinața simplă a modelelor EF18/22. Aceste modele de interior sunt destinate exclusiv utilizarii cu sistemele de climatizare multi-sistem.

In ceea ce priveste specifi catilie pensr functiorarea multi-sistem, va rugam sa vadresati reprezentantei locale si/sau sa consultati catalogul.

Interfata Wi-Fi

Model	MAC-577IF2-E
Tensiune de intrare	C.C. 12,7 V (de la unitatea interioarã)
Consumul de energia electricã	MAX. 2 W
Dimensiune ↑×L×D (mm)	73,5×41,5×18,5
Greutate (g)	46 (inclusiv cabul)
Nivel de putere emitãstor (MAX.)	20 dBm conform IEEE 802.11b
Canal RF	1 canal ~ 13 canale (2412~2472 MHz)
Protocol radio	IEEE 802.11b/g/n (20)
Criptare	AES
Autentifi care	WPA2-PSK
Versiune de software	XX.00

Pentru Declarata de conformitate, va rugam sa accesesi site-ul web de mai jos. http://www.melcloud.com/Support

ATUNCI CAND SUSPECTATI PRODUCERA UNEI DEFECTIUNI

In urmatoarele cazuri, intrerupeti utilizesa systemului de climatizare si adresati-va reprezentantei locale.

• Atunci cand exista scurgeri sau picurari de apa de la unitatea interioara.
• Atunci cand lampa indicatoare privind functionarea se aprinde intermitent.
• Atunci cänd intrerupātōrul se declanseazā freqvent.
• Semnalul de la telecomanda nu este receptionat intr-o incapere in care este utilizeso lampa fi uorescenta cu systeme electronic de APRINDERE/STINGERERE (lampa fluorescente de tip inverter etc.).
• Functionarea systemului de climatizare interferează cu receptța undelor radio sau semnalului TV. Ar putea fi necessitiesa Utilizarea unui amplifi cator pentru dispositivul afectat.
• Atunci candi este emis un zgomot anomal.
• Atunci cand sunt depistate scurgeri de agent frigorifi c.

ETTEVAATUSABINÖUD

Nota: Numarul de série este specificat pe placuta indicatoare a produsului

Markus. Seenanumber asub toote andmesildil

Piezime. Serejas numurs ir noradits uz ierices datu plaaksnites

Pastaba. Serjos numeris nurodytas gaminio vardiniu duomenu lenteleje.

Nota: Numarul de series este specificat pe placuta indicatoare a produsului

Markus. Seenanumber asub toote andmesildil

Piezime. Serejas numurs ir noradits uz ierices datu plaaksites.

Pastaba. Serjos numeris nurodytas gaminio vardiniu duomenu lenteleje.
