Productsoort	Split airconditioning
Merk	Mitsubishi
Model	MSZ-EF50VGKS
Koelvermogen	5,0 kW
Verwarmingsvermogen	5,8 kW
Voeding	230 V, 50 Hz, enkelfasig
Koelmiddel	R32 (brandbaar)
Koelmiddelvulling	1,05 kg
Gewicht binnenunit	11,5 kg
Gewicht buitenunit	40 kg
Geluidsniveau binnen (Zeer hoog / Stil)	43 / 30 dB(A)
Geluidsniveau buiten	52 dB(A)
Maximale werkdruk (LP/HP)	2,77 / 4,17 MPa
IP-beschermingsgraad (binnen/buiten)	IP20 / IP24
Bedrijfstemperatuurbereik (koeling)	Binnen 21-32°C DB, buiten -10 tot 46°C DB
Bedrijfstemperatuurbereik (verwarming)	Binnen 20-27°C DB, buiten -15 tot 24°C DB
Filters	Luchtfilter (wasbaar) + Ionisch zilver luchtzuiveringsfilter (vervangbaar)
Wi-Fi-interface	Ja (module MAC-577IF2-E, compatibel met MELCloud)
Speciale functies	i-saving, ECONO COOL, wekelijkse timer, stille modus
Onderhoud filters	Elke 2 weken (lucht), elke 3 maanden (zuiveringsfilter)
Ref. zuiveringsfilter	MAC-2370FT-B
Aantal pagina's handleiding	176

Veelgestelde vragen - MSZEF50VGKS MITSUBISHI

Hoe installeer ik de Mitsubishi MSZEF50VGKS airconditioner?

De installatie moet worden uitgevoerd door een erkende professional. Probeer nooit zelf te installeren. Controleer of de aardlekschakelaar aanwezig is en het voedingscircuit speciaal is.

Hoe vaak moet ik de filters reinigen?

Het luchtfilter moet elke 2 weken worden gereinigd. Het ionisch zilver luchtzuiveringsfilter wordt elke 3 maanden gereinigd (stofzuiger of weken in lauwwarm water). Vervang het jaarlijks (ref. MAC-2370FT-B).

Kan ik de afstandsbediening van een ander model gebruiken?

Nee, gebruik uitsluitend de afstandsbediening die bij uw apparaat is geleverd. Het gebruik van een andere afstandsbediening kan storing veroorzaken, vooral als meerdere binnenunits dicht bij elkaar staan.

Hoe gebruik ik de Wi-Fi-functie en MELCloud?

De Wi-Fi-interface (MAC-577IF2-E) maakt verbinding met uw router. Volg de meegeleverde configuratiehandleiding. De MELCloud-app maakt het mogelijk de airconditioner op afstand te bedienen vanaf een smartphone.

Wat te doen bij een koelmiddellek?

Stop onmiddellijk het apparaat, ventileer de ruimte en neem contact op met een erkende dealer. Het koelmiddel R32 is brandbaar: een lek in de buurt van een vlam of warmtebron kan brand veroorzaken.

Waarom koelt mijn airconditioner niet goed?

Controleer eerst of de filters schoon zijn. Zorg ervoor dat de ingestelde temperatuur lager is dan de kamertemperatuur en dat de lamellen niet geblokkeerd zijn. Als het probleem aanhoudt, neem dan contact op met een professional.

Hoe stel ik de wekelijkse timer in?

Druk op de WEEKLY TIMER-toets, selecteer de dag, het tijdstip en de gewenste temperatuur. Bevestig met SET. Om te activeren, druk op WEEKLY (het pictogram gaat branden). Om uit te schakelen, druk nogmaals.

Kan ik de airconditioner gebruiken in koelmodus bij extreme hitte?

Ja, maar het buitentemperatuurbereik is beperkt tot 46°C DB voor koeling. Daarboven kan het apparaat uit veiligheid stoppen.

Hoe reinig ik het voorpaneel?

Schakel de stroom uit. Veeg af met een zachte, droge doek of licht vochtig met een mild schoonmaakmiddel. Gebruik geen benzine, thinner of schurende spons. Laat het paneel niet lang open.

Wat betekenen de symbolen op de binnenunit?

Een driehoek met een uitroepteken geeft een waarschuwing (brandgevaar door brandbaar koelmiddel). Andere symbolen herinneren eraan geen voorwerpen in te steken, niet op de unit te gaan staan, en de stroom uit te schakelen voor onderhoud.

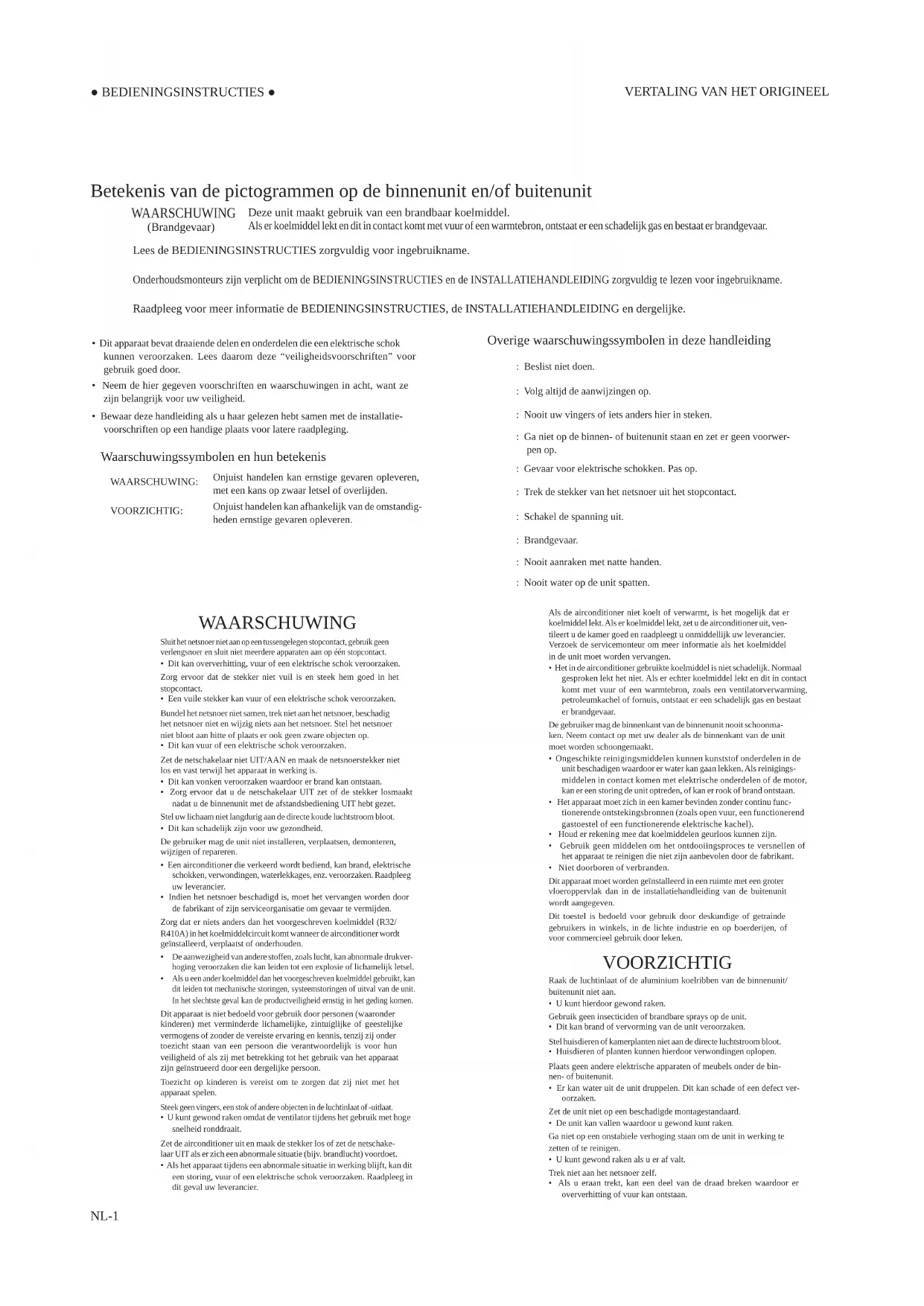

GEBRUIKSAANWIJZING MSZEF50VGKS MITSUBISHI

Betekenis van de pictogrammen op de binnenunit en/of buitenunit

WAARSCHUWING

Deze unit maakt gebruik van een brandaar koelmiddel.

(Brandgevaar)

Als er koelmiddel lekt en dit in contact komet vvur of een warmtebron, ontstaer een schadelijk gas en bestaat er brandgevaar.

Lees de BEDIENINGSINSTRUCTIES zorgvuldig voor ingebruikname.

Onderhoudsmonteurs zijn verplicht om de BEDIENINGSINSTRUCTIES en de INSTALLATIEHANDLEIDING zoigvuldig te lezen voor ingebruikname.

Raadpleeg vooreer informatie de BEDIENINGsinSTRUCTIES,de INSTALLATHEHANDLEIDING en dergelijke.

• Dit apparaat bevat draaiende delen en onderdelen die een elektrische schok können veroorzaken. Lees waarom deze "veiligheidsvoorschriften" voor gebruik good door.
• Neem de hier gegeven voorschriften en waarschuwingen in acht, want ze zijn belangrijk voor uw verilghteid.
• Bewaar deze handleiding als u haar gelezen hebt samen met de installmentevoorschriften op een handige plaats voor latere raadpleging.

Waarschuwingssymbolen en hun betekenis

WAARSCHUWING:

Onjuist handelen kan ernstige gevaren opleveren, met een kans op zwaar letsel of overlieden.

VOORZICHITIG:

Onjuist handelen kan afhankelijk van de omstandig-heden ernstige gevaren opleveren.

Overige waarschuwingssymbolen in deze handleiding

: Beslist nicht doen.
: Volg aktijd de aanwijzingen op.
: Nooit uw vingers of ieets anders hier in steken.
: Ga Niet op de binnen- of buitenunit staan en zet er geen voorwerpen op.
: Gevaar voor elektrische schokken. Pas op.
: Trek de stekker van het netsnoeruit het stopcontact.
: Schakel de spanning UIT.
: Brandgevaar.
: Nooit aanraken met nate handen.
: Nooit water op de unit spatten.

WAARSCHUWING

Sliut het netsoer aan een op een tussengelegen stopcontract, gebruig geen verlongsnoer en sluit ne meerdere apparaten aan een stempcontract.
- Ditt kan oververhutting, vuur of een elektrische schok veroorzaken.
Zorg ervoor dat de stekker Niet vuil is en steek hem goed in het stopcontact.
- Een vuile stekker kan vuur of een elektrische schok veroorzaker Bundel het netsnoer Niet samen, trek Niet aan het netsnoer, beschadig het netsnoer Niet en wijzig niets aan het netsnoer. Stel het netsnoer Niet bloot aan hite de plaat s er ook geen waquare objectionen op.
- Dit kan vuur of een elektrische schok veroorzaken.
Zet de netschakelaar Niet UTT/AAN en maak de netsnoerstekker Niet los en vast terwijl het apparaat in werking is.
- Dit kan vonden verzoorzaken waardoor er brand kan ontstaan.
Zorg ervoor dat u de netschekelaar UIT zet od de siekker loismaakut nadat u de binnenunit met od afstandsbedingien UIT hebget zeig.
Steu w.lichaarn nicht langdurig an de direkte knaude luchtstrom bloot.
- Dit kan schadelijkelijk zijn voor uw gezoendheid.
De gebruiker mag de unitiet Niet installereren, verplaatsen, demontereen, wijzigen of repareren.
- Ein air conditioner die verkeerd worden bediend, kan brand, elektrische schokken, verwondingen, waterlekkages, enz. veroorzaken. Raadpleeg uw leverancier.
- Indien het nettoer beschadigd is, moet het verrangen worden door de fabrikant of zich serviceorganisatie om goevaar te vermijden.
Zorg dat er niets anders dan het voorgeschreven koelmiddel (R32/ R410A) in het koelmidelder circuit kum wanneer de airconditioner worden geinstaardeel, verplaatst of onderhoven.
- De anawziegheid van andere stoffen, zoals huch, kan abnormale dukrverhoging veroorzaken die kan leiden toen een explosive oflichamelit letsel.
- Als u een ander koelmiddel dan het voorgeschren koelmiddel gebruikt, kan dit leiden tot mechanische storingen, systeemstoringen nf uitval van de unit. In het slechte gestal kan de productveilgheid erinstig in het geding komen.
Dit apparataa is Niet bedoedl vord gebruik do personen (waaronder kinderen) met verminderde lichamelijke, zintuiglije de geesteljke vermogens o zonder de vereiste ervaring en kennis, tenzig zij onder toezicht staan van een persone die verantwoordelijk is voor hun verilgheid of als zij met betrekking tot het gebruik van het apparataa ijin geineutreeerd door een dergelijke person.
Toezicht op kinderen is vereist om te zongen dat zij Niet met het apparata spelten.
Steeke gen yingers, en stk of andere objcten in de luchtinaat of -uilaat.
- U kunt gewand raken odomat de ventilator tijdens het gebruik met hoge slenelid ronddraait.
Zet de airconditioner uit en kaak de steiker los de zet de metschakeur UTT als et zich en un abnormale situatie (bijv. brandluchtvoordoor.
- Als het apparataaijdens een abnormale situatie in werkig blijf!, kan dit een storing, vuur, van of een elektrische schok veroorzaken. Raadpleeg in dit geval uw leverancier.

Als de airconditioner Niet koelt of verwarmi, is het möglichk dat er koelmiddel lekt. Als er koelmiddel lekt, zeit u de airconditioner uiit, ventileert u de kamer goed en raadpleegt u onmiddellijuw leverancier. Verzuek de servicemonteur om meer informatie als het koelmiddel in de unit moet worden verrangen.

• Het in de airconditioner gebrachte koelmiddel is Niet schadelijk. Normaal gesproken lekt het net. Als er zichter koelmiddel lekt en dit in contact komt met vuur of een warmtebron, zoals een ventilatorverwaming, petroleumkachel of formuis, ontstaat er een schadelijk gas en bestaat er brandevaar.
  De gebruiker mag de binnenkant van de binnenunit nooit schoonmaeken. Neem contact op met uw dealer als de binnenkant van de unit moet worden schoonengaakt.
• Ongeschikte reinigingsmiddelen kuren kunststof onderden in de unit beschadigen waardoor water kan gaan lekken. Als reinigings-middelen in contact komen met elektrische onderden of de motor, kan er een storing de unit optreden, of kan er rook of brand ontstaan.
• Het apparaat moet zich in een kamer bevinden zonder continu fonctionerende ontstekingsbronnen (zoals open vuur, een functionerend gastroestel of een fonctionerende elektrische kachel).
• Houd er tekening mee dat koelmidden geurloos hunnen zijn.
• Gebruik geen middelen om het ontduijingsproces te versnellen of het apparaat te reinigen die neijt zich aanbevoden door de fabrikant.
• Niet doorboren of verbranden.

Dit apparaat moet worden geinstalleerd in een ruimte met een groter vloeropervlak dan in de installmenthandleiding van de huiertenunit wordt aangegeven.

Dit toestel is bedoeld voor gebruik door deskundige of getrainde gebruikers in winkels, in de lichte industriie en op boorderijen, of voor commercieel gebruik door leken.

VOORZICHTIG

Raak de luchtinlaat of de aluminium koelribben van de binnenunit/buitenunit Niet aan.

Ukunt hierdoor gewondraken.
Gebruik geen insecticiden of brandbare sprays op de unit.
- Dit kan brand of verrorming van de unitveroorzaken.
Stiel huisdieren of kamerplanten nied aan de directe luchtstroom bloot.
Huisdieren of planten können hierdoor verwandingen oplopen.
Plaats geen andere elektrische apparaten of meubels onder de binnen- of buitenunit.
- Er kan water uit de unit druppelen. Dit kan schade of een defect ver-oorzaken.
Zet de unit Niet op een beschadigde montagestandaard.
- De unit kan vallen waardoor u gewond kunt raken.
Ga nirot op een unstahiele verhoging staan om de unit in werkig te zeiten of te reinigen.
Ukunt gewond raken als u er af valt.
Trek Niet aan het netsnoer zichl.
- Als u eraan trekt, kan een deel van de draad breken waardoor er oververhitting of vuur kan ontstaan.

VEILIGHEIDSVOORSCHRIFTEN

	Laad de batterijen Niet op, haal ze Niet uit elkaar en gooiz neiet in een vuur. · Batterijen hunnen hierdoor gaan lekken en brand of een explosie verroorzaken.
	Zet de unit Niet langer dan 4aar aan als er spreke is van hoge luchtvoctighheid (RL 80% of meer) en/of bij geopende buitendeuren of ramen. · Dit kan leiden tot de condensatie van water in de airconditioner en dit water kan waarbeneden druppelen en het meubilair nat maken of beschadigden. · Het gecondenseerde water in de airconditioner kan leiden tot de groei van fungi zoals schimmels.
	Gebruik de unit Niet voor speciale doeleleinden, zoals het opslaan van voedsel, het fokken van dieren, het kweken van planten of het conserveren van precisie-apparatuur of kunstobjecten. · De kwailiteit van het voedsel kan hierdoor minder worden, of dieren en planten hunder lieden.
	Stel verbrandingsapparaten Niet aan directe luchtstroom bloot. · Dit kan leiden tot nicht volledige verbranding.
	Stop nooit batterijen in uw Mond ominskijk te voorkomen. · Het insiliken van batterijen kan verstrikking of vergillig ingoorzaken.
	Schakel de unit UIT en maak de stekerlos of zet de netschakelaar UIT Voordat u de unit gaat reinigen. · De ventilator in de unit draalt met hoch sleheidrond en kan u verwonden.
	Als u de unit langeijd Niet gebruikt, maar dan de stekerlos of zet de netschakelaar UIT. · In de unit hoopt zich vuil op waardoor doze oververhit kan raken of er vuur kan ontstaan.
	Vervang alle batterijen van de afstandsbediening door十几年e van hetzelfde type. · Als u十几年e en oude batterijen tegellkertijd gebruikt, kan de unit oververhit raker, hunden de batterijen gaan lekken of een explosie verroorzaken.
	Als er batterijzuren op uw huid of kleding terechtkomen, was dan uw huid en kleding grondig met schoon water. · Als er batterijzuer in uw ogen komt, was uw ogen dan grondig met schoon water en neem onmiddelijk contact op met uw huisarts.
	Zorg ervoor dat de ruimte goedGeVentileerd is als de unit tegelilkertijd met verbrandingsapparatuur worden gebruikt. · Onvoldoende ventilatie kan leiden tot zuurstoftekort.
	Zet de netschakelaar UIT als u onweer hoort en de blikksem zou kunnen inslaan. · De unit kan beschadigd raken als de blikksem inslaat.
	Als de airconditioner Meerdere selzoenen achterelkaar is gebruikt, voor dan naast de gebrukelijke reiniging ook inspectie en onderhoud uit. · Vuil of stof in de unit kan een onaangenome geurveroorzaken, leiden tot groei van fungi zoals schimmels, of het afvoerkanaal verzstoppen waardoor water uit de binnenunit kan lekken. Raadpleeg uw leverancier voor inspectie en onderhoud waarvoor specialisische kennis en vaardigheden vereist�.
	Bedien geen schakelaars met natte handen. · Dit kan een elektrische schok verooorzaken.
	Reinig de airconditioner Niet met water of zet geen object dat water bevat, zoals een bloemenvaas, op de airconditioner. · Dit kan vuur of een elektrische schokveroorzaken.
	Stap Niet op de buitenunit of zet geen object op de buitenunit. · U kunt gewond raken als u of het object vall.

BELANGRIJK

Vuile fi Iters veroorzaken condensatie van water in de airconditioner en dit kan leiden tot de groel van fungl zoals schimmels. Het wordt aangeraden om de luchtfl Iters elk 2 weken te reinigen.

Voordat u het apparata inschakelt, zorg ervoor dat de horizontally schoepen in de gesloten stand staan. Als u het apparata inschakelt terwijl de horizontally schoepen In de open stand staan, kennen zich möglichk Niet terug maar de correcte stand.

Voor het installeren

WAARSCHUWING
	Raadpleeg uw leverancier voor de installmentie van de airconditioner. • De gebruiker mag de airconditioner net instalieren,ondat dit specia- listische kennis en vaardigheden vereist. Een verkeerd geinstalleerde airconditioner kan waterlekkage, vuur of een elektrische schok voraor- zaken.
	Zorg voor een aparte groep waar alleen de airconditioner op wordt aangesloten. • Als u geen aparte groep gebruikt, kan dit oververhitting of vuur voraor- zaken.
	Installer het apparaat Niet opplaaten waar ontvlambaar gas zou kunnen lekken. • Gelekt gas dat zich rond de airconditioner verzamelt, kan een explosie voraoorzaken.
	Aard de airconditioner. • Sluit de aardkabel Niet aan op een gasleiding, waterleiding, blikksem- afl eider of aardkabel van de telefoon. Onjuist aangesloten aardkabels kunnen een elektrische schok voraorzaken.
VOORZICTHIG
	Afhankelijk van de installmentieplaats van de airconditioner (zoals ruimtes met een hoge luchtvochtigheid) installeur u een aardlek-schakelaar. • Het ontbreken van een aardlekschakelaar kan leiden tot een elektrische schok.
	Zorg ervoor dat het afvoerwater op de julste manler wordt afgevoerd. • Als het afvoerkanaal Niet goed is geinstalleerd, kan er water uit de binnen-/builenunit druppelen waardoor het meubilair nat of beschadigd kan worden.
In geval van abnormale situatuies Zet de airconditioner onmiddelijk uit en raadpleeg uw leverancier.

Voor de Wi-Fi interface

WAARSCHUWING (Onoordeelkundig gebruik kan ernstige gevolgen hebben, met inbegrip van ernstig of zelfs dodelijk letsel.)
	Dit toestel kan worden gebrukt door kinderen vanaf 8aar en door personen met verminderde lichamelligje, zintulgijke of geestelijkke vermogens of met onvoldoende ervaring en kennis op voorwaarde dat zij onder toezlicht staan of zichn voorgeltig en het vellig gebruik van het toestel en op de hoogte zichn van de gezaren.
	Kinderen mogen Niet met het toestel spelen. Laat kinderen nooitzon- der toezicht schoonmaak- en onderhoudswerkzaamheden uityvoeren.
	Gebruik de Wi-Fi interface Niet in de buurt van medische elektrische apparatusuur of mensen met een medisch apparatusaat zoals een pacemaker of een implanteerbare cardioverter-defi brillator. • Dit kan anders leiden tot ongeveallen als geolg van storing in de medi-sche apparatusuur of het medische apparatusaat.
	Installerer de Wi-Fi Interface Niet in de buurt van automatisch aan-gestuurde apparatusen zoals automatische deuren of brandmeilders. • Dit kan anders leiden tot ongeveallen als geolg van storingen.
	Raak de Wi-Fi Interface Niet aan met natte handen. • Dit kan anders leiden tot schade aan het apparatusaat, elektrische schokken of brand.
	Spat geen water op de Wi-Fi Interface en gebruik de Wi-Fi interface Niet in een badkamer. • Dit kan anders leiden tot schade aan het apparatusaat, elektrische schokken of brand.
	Wanner de Wi-Fi interface-unit is gezallen of de houder of kabel Is beschadligd, trekt u de stekker ult het stopcontact of zet u de netschakelaar UIT. • Dit kan anders leiden tot brand of elektrische schokken. Raadpleeg in dit geval uw leverancier.
VOORZICTIG (Onoordeelkundig gebruik kan gevolgen hebben, met inbegrip van letsel of schade aan het gebouw.)
	Ga net op een wankel opstapje staan om de Wi-Fi interface in te stellen of te reinigen. • U kurz gewond raken als u eraf vall.
	Gebruik de Wi-Fi interface Niet in de buurt van andere draadloze ap- paraten, magnetrons, draadloze telefoons of faxapparatuur. • Dit kan anders leiden tot storingen.

WEGGOOEN

Fig. 1

Raadpleeg uw leverancier als u het apparaat wilt weggoieten.

Opmerking:

Dit symbool geldt alleen voor EU-landen. Dit symbool wordt gebruikt overeenkomstig richtlijn 2012/19/EU,artikel 14 "Informatie voor de gebruikers" en Bijlage IX en/of richtlijn 2006/66/EG,artikel 20 "Informatie voor de eindgebruikers" en Bijlage II.

Mitsubishi Electric producten zijn ontwikkeld en gefabricieerd uit eerste kwaliteit materialen. De onderdelen können worden gerecycled en/of worden hergebruikt.

Het symbool betekenat dat de elektrische en elektronische onderden, batterijen en accu's op het einde van de gebruiksduur gescheden van het huishoudelijk afval moeten worden ingezameld.

Wanneer er onder het symbol (Fig. 1) een chemisch symbool staat gedrukt, belekent dit dat de batterij of accu zware metalen in een bepaalde concentra te bevat. Dit worden als volgt aangeduid:

Hg: kwik (0,0005%), Cd: cadmium (0,002%), Pb: lood (0,004%)

In de Europees Unei worden elektrische en elektronische produits, batterijen en accu's afzonderl即将到来.

Breng deze apparatuur, batterijen en accu's dan maar het gemeentelijkke

afvalinzamelingspunt

Help ons mee het milieu te beschermen!

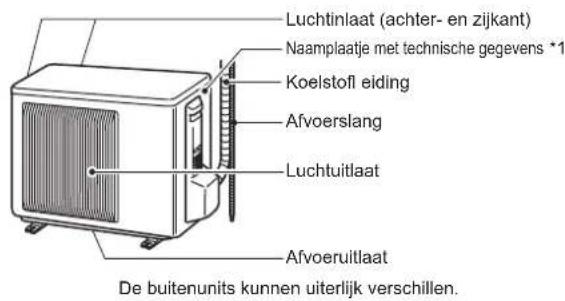

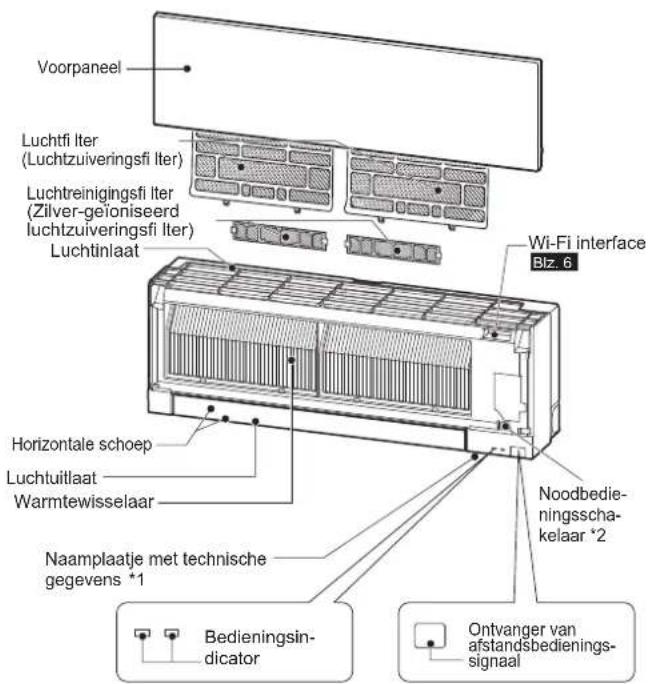

NAAM VAN ELK ONDERDEEL

Binnenunit Buitenunit

*1 HetJAer en de maand van vervaardiging Zijn aangegeven op het naamplaatje met technische geveens.

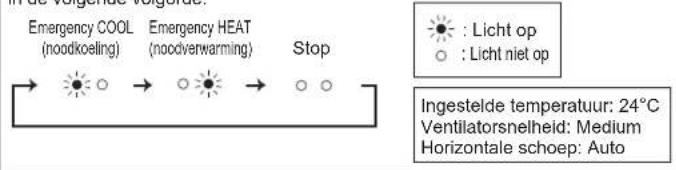

2 Als dc afstandsbediening nicht kan worden gebruikt...

U kunt de nooodbediening activeren door de nooodbedieningsschakelaar (E.O. SW) op de binnenunit in te drukken.

Als u de nooodbedieningsschakelaar (E.O. SW) indukt, wijzigen de werkingsstanden in de volgende volgorde:

UITTE VOEREN HANDELINGEN VOOR INGEBRUIKNAME

Voor ingebruikname: Steek de stekker in het stopcontact en/of schakel de netschakelaar in.

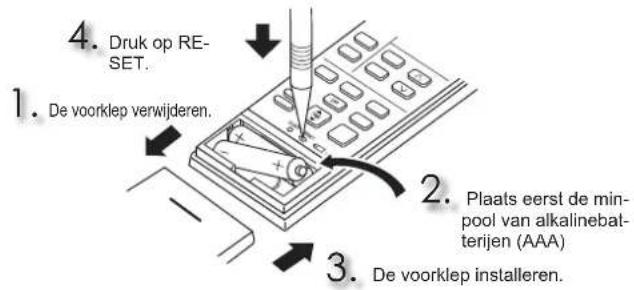

De batterijen in de afstandsbediening plaatsen

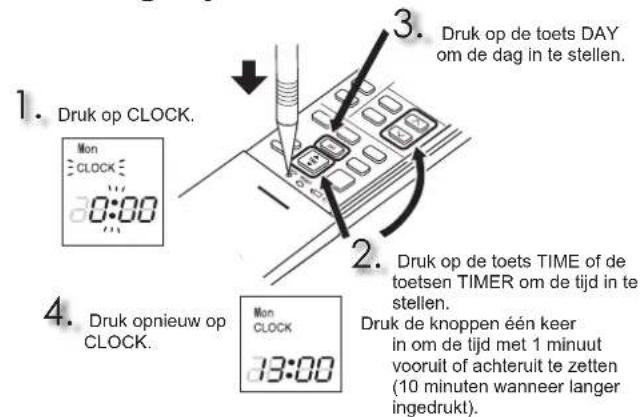

De huidigeijd instellen

UIT TE VOEREN HANDELINGEN VOOR INGEBRUIKNAME

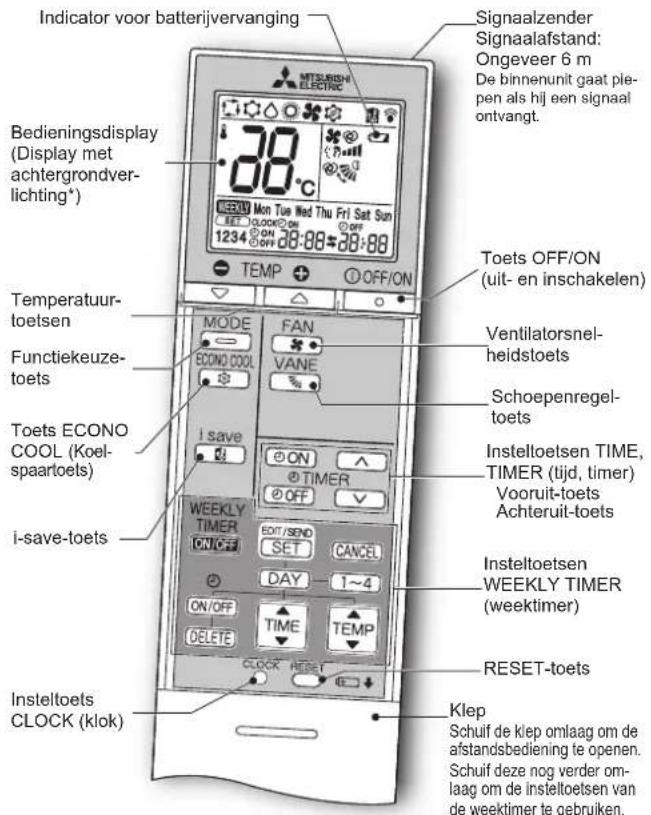

Afstandsbediening

* De anschegrondverlichting worden aangezet bij gelebruik van de afstandsbediening.
De anschegrondverlichting্রaat uit als de afstandsbediening eenijd Niet worden gebruikt.

Gebruik uitsluitend die afstandsbediening die bij het apparaat worden meegeleverd.
Gebruik geen andere afstandsbedieningen.
Als 2 ofeer binnenunits in de buurt van elkaar worden geinstalleerd, kan het gebeuren dat een andere binnenunit reageert op de afstandsbediening dan de binnenunit die u wil bedieren.

Insteltoets TIME, TIMER (tijd, timer) —— Meerijd/minderijd instellen

ON (ON-timer) : De airconditioner wordt op de ingestelde hijd ingeschakeld (ON).

OFF (OFF-timer): De airconditioner wordt op de ingestelde..., tijd uitgeschakeld (OFF).

Druk op (vooruit) en (schteruit) om deijd van de timer in te stellen.

Insteltoetsen WEEKLY TIMER (weektimer) - Druk op 0TSE Ge instellingsstand van de weektimer te openen.

Druk op [dy] om den dag (of deren) en nummer voor de instelling te selecteren.

Druk op ON/OFF onON/OFFtijd en temperatuur in te stellen.

Druk op SET om deinstelling van deweektimer te voltooien en over te brengen.

Druk op WEEKLY TURM DE weektimer in te schakelen (ON). ( gaanbenden.)

Druk nogmaals op WEEKLY om de weektimer uit te schakelen (OFF). (WEEKY gaat uit.)

① OFF/ON

Toets OFF/ON (uit- en inschakelen)

MODE

Functiekeuzetoets

Temperatuurtoetsen

De temperatuur stijgt of daalt met 1^ als u de knop indrukt.

FAN

Ventilatorsnelheidstoets

VANE

Regeltoets luchtstroom omhoog-omlaag

Luchtstroomrichting links/rechts

Verplaats de verticale schoep handmatig voordat u de unit start.

save

i-save-toets

Met een vereenvoudigde terugzefunctie kut u door een keer op de tets te drukken de Voorkeursinstelling (vooraf ingesteld) oproepen. Druk de toets opniew in en u gaat meteen terug maar de vorige instelling.

ECONCOCDOL 电

Toets ECONO COOL (Koelspaartoets)

De microprocessor wijzigt de ingestelde temperatuur en de luchtstroomrichting automatisch.

REINIGEN

Instructies:

Schakel de stroomvoorziening of de netschakelaar uit voordat u begint met reinigen.
- Raak de metalen onderdelen nicht met uw handen aan.
- Gebruik geen benzine, verdunner, schuurpoeder of insecticide.
- Gebruik alleen verdunde, milde reinigingsmiddelen.
- Gebruik geen harde borstel, schuursponsje of iets dergelijks.

• Laat de horizontally schoep Niet langdurig in vloeistof ondergedompeld en spelod.Deze schoep Niet af.
• Gebruik geen water dat warmer is dan 50^
  Stel onderden om deze te drogen, Niet aan direct zonlicht, hitte of vlammen bloot.
• Oefen Niet te Veel kracht op de ventilator UIT, want hierdoor konnen barsten of breuken ontstaan.

Luchtfi Iter (Luchtzuiiveringsfilter)

Elke twee weken relnigen.

• Verwijder vuil met een stofzuiger of spoel het af met water.
• Laat het filter na het spoelen goed drogen in de schaduw.

Voorpaneel

1. Til het voorpaneel op totdat u een "klik" hoort.
2. Sluit het voorpaneel goed en druk op de met pijlen aangegevenplaatsen.

3. Maak het voorpaneel schoon zonder het voorpaneel van de unit te verwijden.

4. Veeg met een zachte droge doek schoon. Geschikte droge doeken die in de handel verkrijgbaar,zijn,zin van het type MSZ-EF**VGB.

5. Gebruik een geschikte ZACHTE DROGE DOEK. Onderdeelnummer

MAC-1001CL-E

Dompel het voorpaneel Niet onder in water.

Belangrijk

• Het oppervlak van de binnenunit kan eenvoudig bekrast raken. Schuur waarom nooit met lets hard over, of sla waarom nooit met lets hard op de unit. Gaijdens het monteren of demoneren van het Voorpaneel ook voorzichtig te werk om te voorkomen dat de unit bekrast raakt.
• Gebruik geen schuurmiddel om te voorkomen dat het oppervlak van de binnenunit bekrast raakt.
  Vingerafdrukken zijn eenvoudig waar te nemen op het oppervlak van de binnenunit. Als u vingerafdrukken ziet, veeg deze er dan met een zachte droge doe af.
• Als u een in de handel verkrijgbare met chemicalien geimpregneerde doeck gebruikt, volg dan de instructies op de verpakking van de doeck.
• Laat het voorpaneel Niet langdurig open.

Luchtreinigingsfilter (Zilver-geioniseerd luchtzuiveringsfi Iter)

Elke 3 maanden:

• Verwijder vuil met een stofzuiger.

Wanneer u het vuil Niet met een stofzuiger kutn verwijderen:

Dompel het fiiter en het frame in lauw water voordat u het afspoelt.
- Laat het fi Iter na het spoelen goed drogen in de schaduw. Installeer alle lipjes van het luchtfi Iter.

Elk jaar:

• Vervang het luchtreinigingsfi Iter door een nieuw fiter voor de Beste preslaties.
  Onderdeelnummer MAC-2370FT-B

Trekken om van het luchtfi Iter te verwijdenen

Belangrijk

Reinig de fi Iters regelmatig voor de Beste prestaties en voor energiebesparing.
Vuille fl Iters verooorzaken condensatie van water in de air-conditioner en dit kan leiden tot de groei van fungi zoals schimmels. Het worden aangeraden om de luchtfi Iters elke 2 weken te reinigen.

Deze informatatie is gebaseerd op VERORDENING (EU) Nr. 528/2012

MODELNAAM	Behandeld voorwerp (Naam van onderdeel)	Werkzame stoffen (CAS-Nr.)	Eigenschap	Aanwijzingen voor gebruik (informatie over veilige bediening)
MSZ-EF18/22/25/35/42/50VGWMSZ-EF18/22/25/35/42/50VGBMSZ-EF18/22/25/35/42/50VGSMSZ-EF18/22/25/35/42/50VGKWMSZ-EF18/22/25/35/42/50VGKBMSZ-EF18/22/25/35/42/50VGKS	FILTER	Zilver-zink-zeoliet (130328-20-0)Zilvermatriebwaterstofzirkonium-fosfaat (265647-11-8)2-octyl-2H-isothiazool-3-on (OIT)(26530-20-1)	Antibacterieel Schimmelwe-end	• Gebruik dit product uitsluitend voor het beoogde doel en houd u waar bij aan de aanwijzingen in de bedieningshandleiding. • Niet in de mond stoppen. Buiten bereik van kinderen honden.
MAC-2370FT-E FILTER Zilver-zink-zeoliet (130328-20-0) Antibacterieel				• Gebruik dit product uitsluitend voor het beoogde doel en houd u waar bij aan de aanwijzingen in de bedieningshandleiding. • Niet in de mond stoppen. Buiten bereik van kinderen honden.

DE Wi-Fi INTERFACE CONFIGUREREN (alleen type VGK)

Deze Wi-Fi interface wordt verbonden met de binnenunit en communiceert de statusinformatie en controleert de signalen van MELCloud.

Opmerking:

• Confi gureer een verbinding tussen de Wi-Fi Interface en de router. Raadpleeg SETUPHANDLEIDING en de SETUP QUICK REFERENCE GUIDE (BENKNOPTE SETUPHANDLEIDING) die met de airconditioner�n meegeleverd.
• Ga waar de onderstaande website voor de SETUPHANDLEIDING, http://www.melcloud.com/Support
• Ga waar de onderstaande website voor het MELCloud User Manual (Gebruikershandleiding MELCLOUD). http://www.melcloud.com/Support

TECHNISCHE GEGEVENS

Model	Setnaam		— MSZ-EF25VG(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG
	Binnen		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)	MSZ-EF25VG(K)(W/B/S)	MSZ-EF35VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)
	Buiten		—	MUZ-EF25VG(H)	MUZ-EF35VG(H)	MUZ-EF42VG	MUZ-EF42VG	MUZ-EF50VG
Functie			Koelen	Verwarmen	Koelen	Verwarmen	Koelen	Verwarmen	Koelen	Verwarmen	Koelen
Stroomvoorziening			~/N, 230 V, 50 Hz
Capaciteit		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0
Invoer		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540
Gewicht	Binnen	kg	11,5
	Buiten	kg	—	31		34		35		40
Hoeveelheid koelmiddel (R32)		kg	—	0,62		0,74		0,74		1,05
IP-waarde	Binnen		IP 20
	Buiten		—	IP 24
Toelaatbare maxi-male bedrijfsdruk	Inlaatzijde	MPa	—	2,77
	Uiltaatzijde	MPa	4,17
Geluidsniveau(SPL)	Binnen(Superhoog/Hoog/Medium/Laag/Stil)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30
	Buiten	dB(A)	—		47	48	49	50	50	51	52

Technische gegevens voor binnen bij multi-aansluiting
VERORDENING (EU) 2016/2281

Model	Binnen			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Capaciteit	Koelen	Waarneembaar	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latent	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Verwarmen		kW	2,10	2,50	2,90	4,00	4,80	5,70
Invoer			kW	0,027	0,027	0,027	0,031	0,031	0,034
Geluidsniveau (Geluidsvermogens-iveau)	Superhoog/Hoog/Medium/Laag/Stil		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Gegarandeerd werkbereik

		Binnen	Buiten
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Koelen	Bovengrens	32°C DB	46°C DB	46°C DB
		23°C WB	-	-
	Ondergrens	21°C DB	-10°C DB	-10°C DB
		15°C WB	-	-
Verwar-men	Bovengrens	27°C DB	24°C DB	24°C DB
		-	18°C WB	18°C WB
	Ondergrens	20°C DB	-15°C DB	-20°C DB
		-	-16°C WB	-21°C WB

DB: Droge temperatuur
WB: Natte temperatuur

Opmerking:

1. Temperatuurwaarden

Koelen-Binnen: 27^ DB, 19^ WB Buiten: 35^ DB

Verwarmen Binnen: 20^ DB Buiten: 7^ DB, 6^ WB

1. Voor de EF18/22 zijn er geen gegevens als losse combinatie. Deze binnenuits zich uitsluitend bedoeld voor een multisystem-airconditioner. Neem contact op met uw dealer voor de gegevens van het multisystemen en/of raadpleeg de catalogus.

Wi-Fi interface

Model	MAC-577IF2-E
Ingangsvoltage	12,7 V gelijkspanning (van binnenunit)
Stroomverbruik	MAX. 2 W
Afmeting H×B×D (mm)	73,5×41,5×18,5
Gewicht (g)	46 (inclusief kabel)
Zendervermogen (MAX.)	20 dBm @IEEE 802.11b
RF-kanaal	1 k~13 k (2.412~2.472 MHz)
Radioprotocol	IEEE 802.11b/g/n (20)
Encryptie	AES
Authentication	WPA2-PSK
Softwareversie	XX.00

Ga waar de onderstaande website voor de Declaration of Conformity (Conformiteilsverklaring).

Zet In de volgende gevallen de airconditioner ult en raadpleeg uw leverancier.

• Wanner water uit de binnenunit lekt of druppelt.
• Wanner de bedieningsindicator knippert.
• Wanner de netschakelaar vaakuit gaat.
• De signalen van de afstandsbediening worden möglichnestiet goed ontvangen in een ruimte waar TL-verlichting (bijv. van het invertertype) worden gebruikt.
• De werkking van de airconditioner stoort de radio- en tv-ontvangst. Voor het betreffende apparaat kan een antenneversterker nodig zich.
• Wanner er een abnormaal geluid te horen is.
• Wanner een koelmiddellekage worden geconstated.

Opmerking: het seriENUMmer staat op het naamplaatje van het product.

bchreier hier bijnder eigen verantwoerdijkheid dat de voor residentie, commercie en licht-industrie omgevingen bestemde airconditioners en warmtpompen zoals onderstaand

y de industry liga:

Opmerking: het serienummer staat op het naamplaatje van het product.
