Produkttyp	Split-klimatanläggning
Märke	Mitsubishi
Modell	MSZ-EF50VGKS
Kylkapacitet	5,0 kW
Värmekapacitet	5,8 kW
Strömförsörjning	230 V, 50 Hz, enfas
Köldmedium	R32 (brandfarligt)
Köldmedieladdning	1,05 kg
Vikt inomhusenhet	11,5 kg
Vikt utomhusenhet	40 kg
Ljudnivå inomhus (Mycket hög / Tyst)	43 / 30 dB(A)
Ljudnivå utomhus	52 dB(A)
Maximalt arbetstryck (LP/HP)	2,77 / 4,17 MPa
IP-klass (inomhus/utomhus)	IP20 / IP24
Drifttemperaturområde (kyla)	Inomhus 21-32°C DB, utomhus -10 till 46°C DB
Drifttemperaturområde (värme)	Inomhus 20-27°C DB, utomhus -15 till 24°C DB
Filter	Luftfilter (tvättbart) + Joniserat silverreningsfilter (utbytbart)
Wi-Fi-gränssnitt	Ja (modul MAC-577IF2-E, kompatibel med MELCloud)
Specialfunktioner	i-saving, ECONO COOL, veckotimer, tyst läge
Filterunderhåll	Varannan vecka (luft), var tredje månad (reningsfilter)
Ref. reningsfilter	MAC-2370FT-B
Antal sidor i manualen	176

Vanliga frågor - MSZEF50VGKS MITSUBISHI

Hur installerar jag Mitsubishi MSZ-EF50VGKS klimatanläggning?

Installationen måste utföras av en auktoriserad installatör. Försök aldrig installera den själv. Kontrollera att jordfelsbrytaren finns och att strömkretsen är avsedd.

Hur ofta ska jag rengöra filtren?

Luftfiltret måste rengöras varannan vecka. Det joniserade silverreningsfiltret rengörs var tredje månad (dammsugare eller blötläggning i ljummet vatten). Byt ut det varje år (ref. MAC-2370FT-B).

Kan jag använda fjärrkontrollen från en annan modell?

Nej, använd endast fjärrkontrollen som medföljer din enhet. Användning av annan fjärrkontroll kan orsaka funktionsstörningar, särskilt om flera inomhusenheter är i närheten.

Hur använder jag Wi-Fi-funktionen och MELCloud?

Wi-Fi-gränssnittet (MAC-577IF2-E) ansluts till din router. Följ medföljande installationsmanual. MELCloud-appen gör det möjligt att styra klimatanläggningen på distans från en smartphone.

Vad gör jag vid köldmedieläckage?

Stäng omedelbart av enheten, vädra rummet och kontakta en auktoriserad återförsäljare. Köldmediet R32 är brandfarligt: varje läckage i närheten av en öppen låga eller värmekälla kan orsaka brand.

Varför kyler inte min klimatanläggning ordentligt?

Kontrollera först att filtren är rena. Se till att den inställda temperaturen är lägre än rumstemperaturen och att lamellerna inte är blockerade. Om problemet kvarstår, kontakta en fackman.

Hur ställer jag in veckotimern?

Tryck på WEEKLY TIMER-knappen, välj önskad dag, tid och temperatur. Bekräfta med SET. För att aktivera, tryck på WEEKLY (ikonen tänds). För att avaktivera, tryck igen.

Kan jag använda klimatanläggningen i kylläge vid hög värme?

Ja, men utomhusdrifttemperaturområdet är begränsat till 46°C DB för kyla. Om det överskrids kan enheten stanna av säkerhetsskäl.

Hur rengör jag frontpanelen?

Stäng av strömmen. Torka med en mjuk och torr trasa eller lätt fuktad med ett milt rengöringsmedel. Använd inte bensin, thinner eller slipande svamp. Lämna inte panelen öppen länge.

Vad betyder symbolerna på inomhusenheten?

En triangel med ett utropstecken indikerar en varning (brandrisk på grund av brandfarligt köldmedium). Andra symboler påminner om att inte föra in föremål, inte klättra på enheten och stänga av strömmen före underhåll.

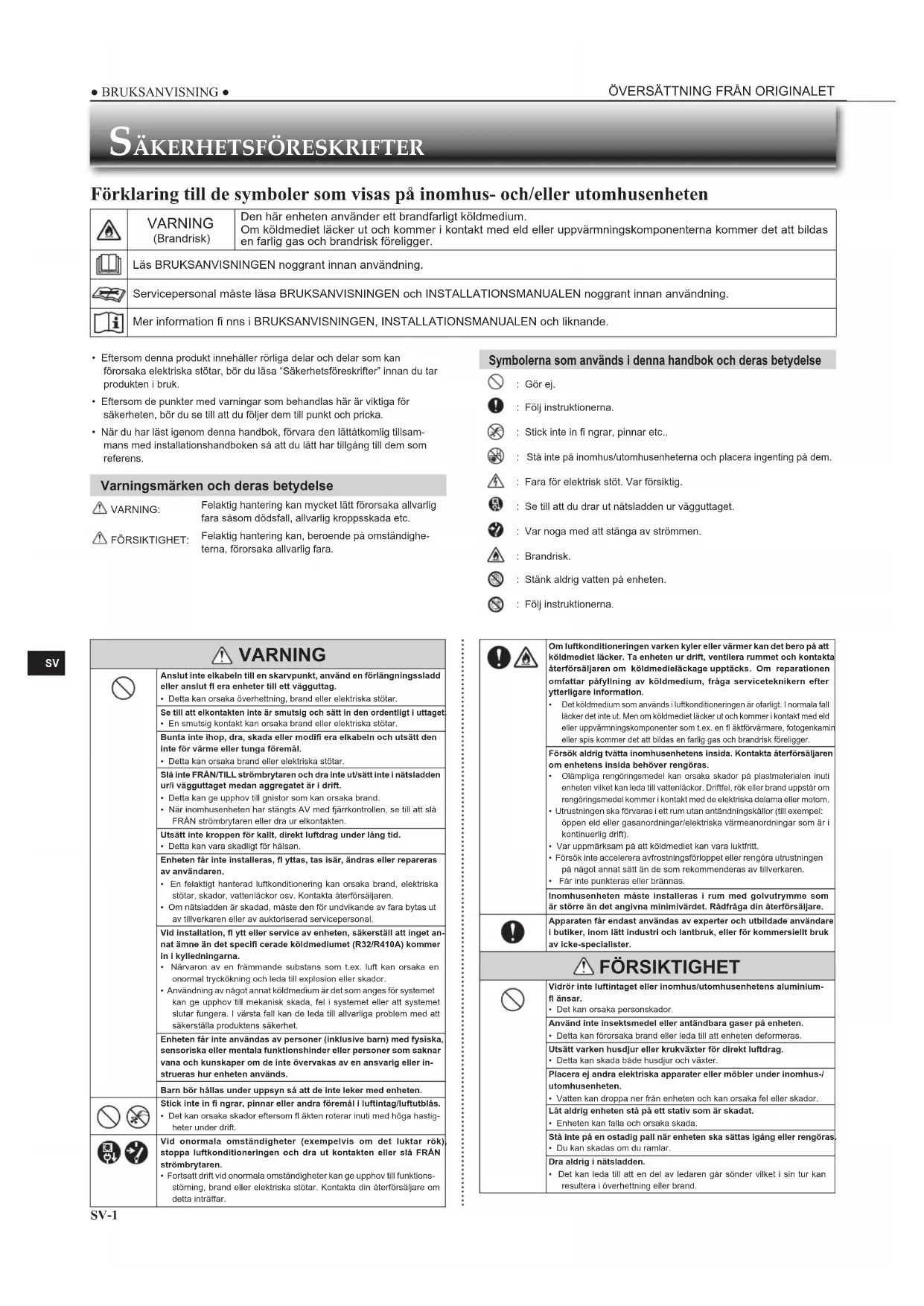

BRUKSANVISNING MSZEF50VGKS MITSUBISHI

Förklaring till de symboler som visas på inomhus- och/eller utomhusenheten

	WARNING (Brandrisk)	Den här enthen anvander eritt brandfarligt känd-medium. Om kändmediet lacker ut ochkommen i kontakt med eld eller uppvärmningskomponenternakommen det att bildas en farlig gas och brandrisk foreligger.
	Läs BRUKSANVISNINGEN noggrant innan användning.
	Servicepersonal mäste laska BRUKSANVISNINGEN och INSTALLATIONSMANUALEN noggrant innan användning.
	Mer information fi nns i BRUKSANVISNINGEN, INSTALLATIONSMANUALEN och liknande.

• Eftersomenna Produkt innehaller rorliga delar och delar som kan fororsaka elektriska stotar, bor du lasa "Sakerhetsfreskrifter" innan du tar produits i bruk.
• Eftersom de punkter med varningar som behandlas har ar viktiga for sakerheten, bor du se till att du foljer dem till punkt och pricka.
• När du har LASTigenomennahandbok,forvara den lattalkomlig tillsammans med installationshandboken sa att du latt har tilgang till dem somreferens.

Varningsmärken och deras betydelse

WARNING:

Symbolerna som anvands ienna handbok och deras betydelse

:Gorej.
: Fofl instruktionerna.
: Stick inte in fi ngrar, pinnar etc..
Sta inte pa inomhus/utomhusenheterma och placera ingenting pa dem.
: Fara for elektrisk stot. Var forsiktig.
: Se till att du drar ut natsladden ur vaggultaget.
: Var noga med att stanga av strommen.
A : Brandrisk.
: Stänk aldrig vatten pa enheten.
: Följ instruktionerna.

VARNING

Anslut inte ekabeln till en karkpunt, anvand en folorngningssladd.
eller anslut fi era enhenter tillett vagguttag.
- Detta kan orsaka überhettning, brand aller elektriska stotar.
Se till att elkontakteninte ar smutsig och satt in den ordentigt I uttaget - En smutsig kontakt kan orsaka brand oder elektriska stotar.
Bunta inte ihop, dra, skada aller modifi erae elkabeln och utsatt den inte for varme aller tunga foremal.
- Detta kan orsaka brand eller elektriska stötar.
Slä inte FRAN/TILL strombrytaren och dra inte ut/sätt inte i nätsladden ur/ vagguttaget medan aggregatet ar i drift.
- Detta kan ge upphov till gnistor som kan orsaka brand.
- När inomhusenheden har stängts AV med fjärkontrollen, se till att sla FRÁN strömbrytaren eller dra ur elkontakten.
Utsatt inte kroppen for kallt, direkt luftdrag under lang tid.
- Detta kan vara skadligt for halsan.
Enhedet far Inte Installereras, flyttas, tas isar, andras ellre repareras av anvandaren.
En feliktigi lanterladluokfonditionierung onr anska ordre, elektriska stötar, skador, vattenlackor osv. Kontakta anfterfsalljaren.
- Om natsladden ar skadad, maste den for undvikande av fara bytas ut av tilverkaren erer av auktoriserad servicepersonal.

Vid Installation, flytller service avenheten, sakerstell att Inget annat ämne an det speci cerade koldmediumet (R32/R410A)kommen In l kyllednlngarna.

• Närvaron av en frammende substans som t.ex. luft kan orsaka an onormal trycköknige och leda till explosion er skador.

• Använding av nagot annat koldmedium ár det som anges for systemet kan ge upphov till makanisk skada, fel i systemet eller att systemet slutter fungera. I värsta fall kan de leda till allvarliga problem med att sakerställaprodukten sakerhet.

Enheten fär Inte användas av personer (inklusive barn) med fysiska, sensoriska eller mentala Funktionshinder erller personer som saknar vana och kunskaper om de Inte overvakas av en ansvarig allerinstrueras hur encheten används.

Barn bör hallas under uppsyn sa att de inte leker med enheten.

Stick inte in fl ngrar, pinnar aller andra foremal I luftintag/luftutblas.
- Det kan orsaka skador eftersom fl äkten roterar inuti med höga hastig-heter under drift.

Vid onormala onständigheter (exempelvis om det luktar rok) stoppa luftkonditioneringen och dra ut kontakten erla FRAN strombrytaren.
- Fortsatt drift vid onormala omstandigheter kan ge upphov till Funktionstörming, brand eller elektriska stätar. Kontakta din äterförsäjare om delta inträffar.

Om luftkonditioneringen varken kyler erer varmer kan det bero pa att koldmediet lacker. Ta enheten ur drift, ventilera rummet och kontakta atferforsäljen om koldmedielackage upptacks. Om reparationen omfattar pafyllning av koldmedium, fraga serviceteknikern afterytterligare information.

• Det koldmedium som anvands luftkonditioneringen ar ofarigt. I normala fall lacker det Inte. Mun o koldmedlett lacker ut ochkommen I kontakt med eld ell uppvamningskomponenter som t.e.x en fl aktforvarmare, fotogenkamin ell spins kommer det at bildas en farig gas och brandisk foreligger.

Forsk aldrig vitta Inomhusenhetens Insida. Kontakta aterforsallaren om enhetens insida behover rengoras.

• Olampliga rengöringsmedel kan orsaka skador på plastematerialinen inutilenheten vilket kan leda till vattenläckor. Driffel, rok eller brand uppstar om rengöringsmedelkommen i kontakt med de elektriska delama aller motom.
• Utrustingen ske forvaras i ett rum utan anländningskällor (till exemple: öppen eld ell erganordninger/elektriska varmeanordninger som ar i kontinuierlig drift).
  Var uppmarksam pa att koldmediet kan vara luktfritt.
• Forsk inte accelerazione avfrostningsforloppet eer langrora ulstrustingen na nagot annat satt aan de som rekommenderas av tilverkaren.
  Fareinte punkteras ellbranns.

Inomhusenheten mäste installeras i rum med golvutrymme som àr stäre det angiva minimivaldret. Rădrăg din áterforsäjär.

Apparaten fär endast användas av experter och utbildade användare i butlkar, inom lätt industri och lantbruk, eller För kommersleit bruk av icke-specialister.

FÖRSIKTIGHET

Vidrör Inte luftintaget eller Inomhus/utomhusenhetens aluminium fl änsar.
Det kan orsaka personskador
Använd inte insetktsmedel aller antändbara gaser på,enheten. Detta kan fororsaka brand aller leda till att enchten deformeras.
Utsatt varken husdjur erler krukväxter for direkt luftdrag.
- Detta kan skada bade husdjur och vaxter.
Placera ej andra elektriska apparater erer mober under inomhus-utomushenheten.
Vatten kan dropparerfranenheten ochkanorsakaeiellskador.
Lát aldrig encheten sta pa att stativ som ar skadat.
- Enheten kan falla och orsaka skada.
Sta inte para en ostalgid pall nr eheten sca sattas lgang ell rengoras Du kan skadas om du ramlar.
Dra aldrig natsladden
- Det kan leda till att en del av ledaren gär sönder vikket i sin tur kan resultedera i overmettning eller brand.

SÄKERHETSFÖRESKRIFTER

Försök aldrig att ladda eller ta isär ertt batteri, och kasta det aldrig på elden.Det kan leda till batterilackage, brand erller explosion.

Använd inte enheten i mer än 4 timmar när luftfuktigheten ar hög (80% relativ luftfuktighet aller mer) och/eller när fönster erller dorrär är öppna.Det kan göra att kondensvatten i luftkonditioneringen börjar droppavikket kan blöta ned och Förstöra möbler.Vattenkondensering i luftkonditioneringen kan bidra till att svamp bildas,t.ex. mögelsvamp.

Använd inte enheten for specialändamål som tex, forvaringsplats format, djur, växter, precisionsutrusting aller konstforemål.Detta kan både orsaka kvalitetsförsamring och skada djur och växter.

Utsätt inte forbränningsapparater für direkt luftfl öde.Det kan ge upphov till ofullständig forbrännung.

Stoppa aldrig batterier i munnen, de kan sväljas av misstag.Om ett batteri svälys kan det leda till kväning och/eller förgiftning.

Innan enheten rengörns, stäng AV den och dra ut elkontakten allerslä FRAN strömbrytraren.Det kan orsaka skador eftersom fl äkten roterar inuti med höga hastig-heter under drift.

Om enhetenkommen att sta oanvänd under en lang tid, dra ut elkon-takten aller slå FRAN strömbrytraren.Enheten kan samla på sig smuts som kan orsaka overhettingllerbrand.

Byt fjällkontrollens batterier mot nya av symma typ.Omett gammalt batteri anvands illssammans med ett nytt kan det uppsta overhetting, lückage ellor explosion.

Om du fär batterivatska på hud eller kläder skadet tvättas bort med rent vatten.Om batterivatska kommer i kontakt med dina ögon, skölj ögonen noga med rent vatten och sök genast vind.

Se till att lokalen är valventilerad när enheten används tillsammans med en forbränningsapparat.Otulläcklig ventilation kan ge upphov till syrebrist.

Slå FRAN strömbrytraten när askan gár och det fi nns riskfor blixtnedslag.Om askan slär ner kan enheten forstöras.

När luftkonditioneringen har används i filera säsonger ská, utöver normal rengörng, ocksisinpektion och underhäll utforas.N SmutsEller dammi en helsen kan orsaka en obehaglig lukt, bidra till attsvamp bildas,tox. mögelsvamp, Eller täppa Igon avloppet.Detta kan leda till att vatten börjar läckaftern inornhusenheten.Kontakte Återforsäl-jaren for inspektion och underhäll eftersom det kravs speclalkunskaper.

Rör aldrig vid kontakterna med väta händerr.Det kan orsaka elektriska stölar.

Rengör Inte luftkonditioneringen med vatten. Ställ Inte Heller att foremål som innehällem vatten, som t.ex. en blomvas, ovenpål den.Delta kan orsaka brand ellerelektriska stölar.

Trampa inte pól erller ställ nagolet foremål ovenpål utomhusenheten.Det kan orsaka skador om du eller foremålétter.

VIKTIGT

Smutsiga fi lter orsakkondensation i luftkonditioneringen som bidrar till attsvamp bildas, tex.mogelsvamp. Luffi itren bør daffor rengöras varannan vecka.

Kontrolera att de horisontala lamellerna ar i stangt lage innan enheten startas. Om enheten startas när de horisontala lamellerna ar i öppet lage kanske de inte átergár till rätt lage.

For installation

Vid onormala forhällanden Stoppa genast driften av luftkonditioneringen och kontakta din äterförsäljare.

Kontakte äterförsäljen für montering av luftkonditioneringen. • Den bör inte monteras av användaren eftersom monteringen kräver specialkunskaper. En felaktigt monterad luftkonditionering kan orsaka lückage, brand eller elektriska stöter.

Använd avsedd strömförsörjning till luftkonditioneringen. • En iced avsedd strömförsörjning kan ge upphov till overhettning aller brand.

Installera ej enheten på platser där brandfarlig gas kan läcka ut. • Om ett gaslackage upstar och gas ansamlas kring,enheten, kan detta ge upphov till en explosion.

Jorda enheten korrekt. • Anslutinte jordledningen till gas- eller vattenledninger,askledare aller Telefonens jordledning. Felaktig jordning kan orsaka elektriska stöter.

FÖRSIKTIGHTET

Beroende på var luftkonditioneringen ar placerad (exempelvis i områden med hög luftfuiktigkeit) kan du behöva Installera en jordfelsbrytare. • Om en jordfelsbrytare inte installearas,kan ditta ge upphov till elektriska stöter.

Se till att dräneringsvattnet rinner ut ordentlich. • Om tömningsvägen ar felaktig kan vatten droppa ner frän inomhus/ utomhusenheten,och väta ner och Förstöra mobler.

För Wi-Fi-gränsnitt

VARNING (Felaktig hantering kan få allvarlige påfjollder, därbländ allvarlig personskada eller)dödsfall.)
	Apparaten kan anvandas av barn frän 8 ør och uppåt och av persone med fysiska, sensoriska er mentala Funktionshinder erer personer som saknar vana och kunskaper om det sker under överinseende erler om de instruerats i hor apparaten anvands på ett säkert sätt och har förstätt de risker som detta bruk medfor.
	Barn fär inte leka med apparaten. Rengöring och användarunderhäll far inte utföras av barn om de inte hälls under uppsikt.
	Användinte Wi-Fi-gränsnittet näre elektrisk medicinsk utrustning eller personer som har fögon medicinsk apparat, som t.ex. en pace- maker erer en ICD (implantberbar defi brillator). • Det kan resultera i len olycka pga. Funktionstörmingar i den medicinska utrustingen erller apparaten.
	Installerera inte Wi-Fi-gränsnittet näre automatiska styrenheter som automatiska dörrar erller brandlarm. • Det kan resultera i olyckor pga. Funktionstörmingar.
	Vidör Inte Wi-Fi-gränsnittet med väta händerr. • Det kan orsaka skada på,enheten, elstötar erller brand.
	Stänk Inte vatten på Wi-Fi-gränsnittet och använd det inte l'ett badrum. • Det kan orsaka skada på,enheten, elstötar erller brand.
	Om Wi-Fi-gränsnittet tappas, ellerhallaren erller kabeln skadas, skadu dra ur nättsladden erller slå FRAN strömbryreten. • Det kan orsaka brand erller elektriska stötar. Kontakte din ùterförsäljare om detta inträffar.
FÖRSIKTIGHET (Felaktig hantering kan få påfjollder, därbländ personskada erller skada pa byggnaden.)
	Klv inte på en instabil kösstege für att ställa in erler rengörä Wi- Fi-gränsnittet. • Du kan skadas om du ramlar.
	Användinte Wi-Fi-gränsnittet näre andra trändlösa enheter, mikro- vagsugnar, bärbara Telefoner, erler telefaxmaskiner. • Det kan orsaka Funktionstörmingar.

När du vill góra dig av medenna produit -kontaktla äterförsäjaren.

Obs:

Denna symbolmärkning gäller bara i EU-länder. Denna symbol ar i enlighet med direktiv 2012/19/EU articel 14, Information till användarna, och bilaga IX, och/ ell er direktiv 2006/66/EG articel 20, Information till slutanvändarna, och bilaga II.

Fig. 1

Denna produit fran MITSUBISHI ELECTRIC ar designad och tillverkad av material och componenter med hög kvalitet som kan atervinnas och/eller ateranvändas. Denna symbol betyder att forbrukade elektriska och elektroniskaprodukter, batterier och ackumulatorer skall sorteras och hanteras separat frh hushallsavfall. Om det fi nns en kemisk beteckning tryckt under symbolen (Fig. 1) betyder det att batteriet erler ackumulatorn innehaller en tungmetall med en viss koncentration. Detta anges pa foljande satt: Hg: kvicksilver (0,0005%) , Cd: kadmium (0,002%) , Pb: bly (0,004%) Inom den Europeiska Unionen fi nns det separata insamlingssystem for begagnade elektroniska och elektroniskaprodukter, batterier och ackumulatorer. Var vänlig lamnaenna produit, batterier och ackumulatorer hos din lokala mottagningsstation for avfall och atervinning.

Var snall och hjalp oss att bevara miljon vi lever i!

Inomhusenhet Utomhusenhet

Frontpanel

Luftfi Iter (Luftreningsfi Iter)

Luftreningsfi Iter (Silverjoniserat luftrenar- fli Iter) Luftens

Luftintag

Wi-Fi-gransnitt

Luftintag (baktill och pa sidan)

Namapl med specifi kationer *1

Köldmedelsör

Avloppsslang

Luftutblas

Avlopp

Utomhusenheternas utseende kan variera.

*1 År och manad für tillverkningen anges på namnplaten med specifi kationer.

Horisontell lamell

Luftutblas

Värmeväxiare

Nodriftsknapp*2

Namplat med specifi kalioner *1

2 När fjärrkontrollen inte kan användas...

Nödfallsdriften aktiveras när du trycker på nöddriftsknappen (E.O. SW) på inomhusenheten.

Varje gang E.O. SW trycks in andras driften pa foljande satt:

Nödfallskylinng Nödfalsvärme

COOL

HEAT

Stopp

: Tänd

:Slackt

Ställ in temperaturen pa: 24^

Flakthastiget:Medium

Horisontell lamell: Auto

Fore anvandning: Satt i vaggkontakten och/eller vrid pa huvudstrombrytaren.

Montera fjärrkontrollens batterier

Ställ in aktuellt klockslag

1. Tryck pa CLOCK.

2. Ställ in dag genom att trycka på DAY-knappen.

3. Ställ in tiden genom att trycka pa TIME-knappen erller TIMERknapparna.

Varje knapptryckning andrak klockan 1 minut framat/bakat (10 minutes om den halls nedtryckt langre).

FÖRBEREDELSER FÖRE ANVÄNDNING

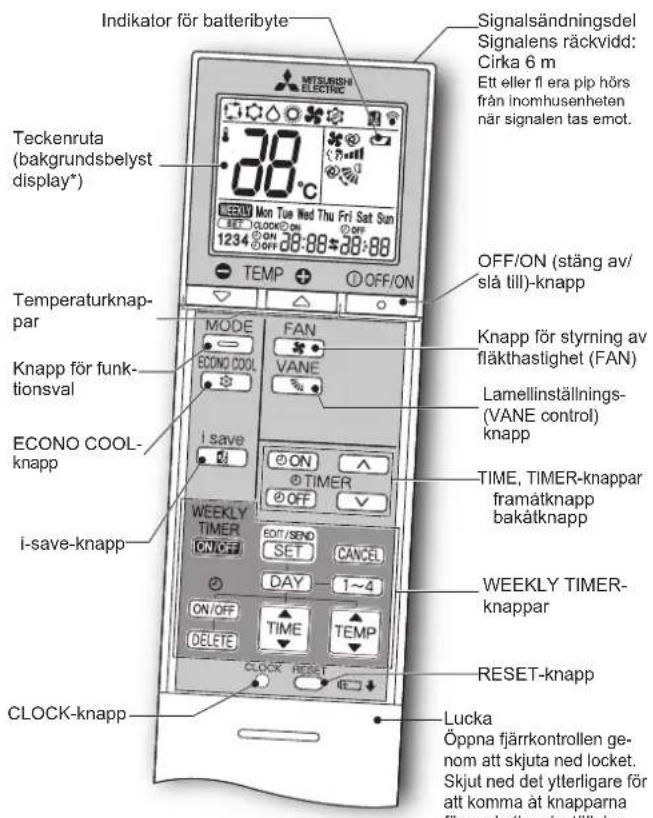

Fjarrkontroll

* Bakgrundsbelysningen aktiveras nar fjarrkontrollen används.
Bakgrundsbelysningen stängs av om fjarrkontrollen inte anvands paett tag.

Anvandara fjarrkontrollen som medfoljer enheten.

Anvandinte nagra andra fjarrkontroller.

Om 2 aller fler inomhusenheter installeras i narheten av varandra kanske den inomhusenhet som du inte avser att kora svarar pa fjarrkontrollens kommando.

Inställingsknapp TIME (klockslag), TIMER

Andra tiden framat/bakat

ON (ON-timer) : Enheten slas PÁ vid den installda tidpunkten.

OFF (OFF-timer): Enheten stangs AV vid den installda tidpunkten.

Tryck pa (framat) och (bakat) for att stalla in timerns tid.

WEEKLY TIMER-knappar

Tryck paaatt aktivera veckotimerns installningslage.

Tryck pa oeh for attvala installningsdag och nummer.

Tryck paa ON/OFFch for att stall in ON/OFF, tid och temperatur.

Tryck pa SET for att avsluta och overfora inställningen for veckotimern.

Tryck pa WEEKLY TIMER for att sla P A veckotimern. (Weds.)

Tryck på WEEKLY TIMER KONVÖK igen for att stänga AV veckotimern. (VEEV) systonar.)

OFF/ON (stäng av/sla till)-knapp

En enkel hamtningsfunktion gor att du kan hamta en foredragen (forinstalld) installing genom att trycka pa

knappen en gang. Du kan snabbit gà tillbaka till den

föregäende inställhingen genom att trycka på knappen igen.

ECONO COOL-knapp

Den aktuella temperaturen och luftströmmens riktning andras automatiskt av mikroprocessor.

RENGÖRING

Instruktioner:

• Slā ifrān strömmen ell er stäng av strömbrytaren fore rengöring.
• Se till att inte rora vid metalldelarna med handerna.
• Använd inte bensen, thinner, polermedel aller insetktsmedel.
• Använd bara utspädda milda rengöringsmedel.
• Använd ej skurborste, hard tvättsvamp aller liknande.

Den horisontella lamellen far ej blotlaggs erler skoljas.
- Använd inte vatten som ar varmare an 50^ .
- Utsatt inte delarna for direkt solljus, varme ell erld nar de skatorka.
- Rengör fläkten varsamt eftersom den kan spricka aller skadas annars.

Luftfilter (Luftreningsfilter)

- Rengör varannan vecka

• Ta bort smuts genom att dammsuga aller skölja med vatten.
• Lat torka ordentlich i skugga naret hert har tvattats med vatten.

Frontpanel

Luftreningsfi Iter

(Silverjoniserat luftrenarfi iter)

Var 3:e manad:

Avlagsna smuls med en dammsugare
När smuts inte kan tas bort med dammsugare:
- Blötlägg fi Itrt och dess ram i Ijummet vatten innan de sköljs.
Lat torka ordentigt i skugga after tvatt. Montera luftfi Itrets alla tungor.

Varje ar:

• Byt till ennyt luftreningsfi iter for basta prestanda.
  Artikeln. MAC-2370FT-E

Dra for att avlagsna fran luftfltret

Vik

Viktigt

Rengor fl litren regelbundet for basta prestanda och for att reducera stromforbrukningen.
- Smutsiga filter orsakar kondensation i luftkonditioneringen som bidrar till att svamp bildas, t.ex. mogelsvamp. Luftfl itren bor dafür rengoras varannan vecka.

1. Stang frontpaneler ordienttch tr

2. Stang frontpansion underight on a rkr pa de stallen com visas av pilama.

3. Rengör frontpanelen utan att ta loss den fran enheten.

• Torka med en torr, mjuk trasa. En särskild mjuk och torr duk medfoljer bara MSZ-EF**VGB.
• Använd den särskilda MJUKA OCH TORRA DUKEN. Artikelnummer: MAC-1001CL-E
  Sank inte ned frontpanelen i vatten.

Viktigt

• Inomhusenhetens yta repas latt, därfor bör du inte gnugga pa den ell sla till den med ett hart foremäl. Hantera frontpanelen forsktigt nár den tas bort och sats till baka sa att den inte repas.
• Använd inte slipande rengöringsmedel, de kan repa inomhusenhetens yta.
• Fingeravtryck fastnar lätt på inomhusenhetens yta. Om fiŋgeravtrycken syns kan du fösiktigt torka bort dem med en torr och mjk trasa.
  Folj anvisingarna om du anvander en duk impregnerad med kemikalier som fi nns i handeln.
• Lämna inte den främre panelen öppen under en langre tid.

Denna information ar baserad pa EU-regel Nr 528/2012

MODELLBETECKNING	Behandlung articlek (Namn på delama)	Aktiva substanser (CAS Nr.)	Egenskap	Bruksanvising (Säkerhetsinstruktior)
MSZ-EF18/22/25/35/42/50VGW MSZ-EF18/22/25/35/42/50VGB MSZ-EF18/22/25/35/42/50VGS MSZ-EF18/22/25/35/42/50VGKW MSZ-EF18/22/25/35/42/50VGKB MSZ-EF18/22/25/35/42/50VGKS	FILTER	Silverzinkzeolit (130328-20-0) Silvernatriumvätezirkoniumfosfat (265647-11-8) 2-octyl-2H-isothiazol-3-one (OIT) (26530-20-1)	Antibakteriell Antimögelmedel	Användenna Produkt i enlighem med bra克斯anvisingen och endast für avsedd användning.Stoppa inteprodukten i munnen. Häll barn borta是从produkten.
MAC-2370FT-E FILTER Silverzinkzeolit (130328-20-0)			Antibakteriell	Användenna Produkt i enlighem med bra克斯anvisingen och endast für avsedd användning.Stoppa inteprodukten i munnen. Häll barn borta是从produkten.

INSTALLATION AV Wi-Fi-GRÄNSSNITT (endast typen VGK)

Detta Wi-Fi-gransnitt kommunicerar statusinformationen och styr commande分红 MELCloud genom anslutting till inomhusenheten.

Obs:

• Anslut Wi-Fi-gransmittet till routern. Ta hjäpl av INSTALLLINGSMANUAL och SETUP QUICK REFERENCE GUIDE (INSTALLLINGSGUIDE MED SNABBREFERENS) som medfoljen eheten.
• Gà till webplatsen nedan for attàsinställNGSMANUALEN. http://www.melcloud.com/Support
• For anvandarhandbok for MELCloud, gãll webplatsen nedan. http://www.melcloud.com/Support

SPECIFICATIONER

Model	Aggregatets namn		— MSZ-EF25V(G)(H) MSZ-EF35VG(H) MSZ-EF42VGMSZ-EF50VG
	Inomhus		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)	MSZ-EF25VG(K)(W/B/S)	MSZ-EF35VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)
	Utomhus		—	MUZ-EF25VG(H)	MUZ-EF35VG(H)	MUZ-EF42VG	MUZ-EF42VG	MUZ-EF50VG
Funktion			Kyla	Värme	Kyla	Värme	Kyla	Värme	Kyla	Värme	Kyla
Strömförsörning			~/N, 230 V, 50 Hz
Effekt		kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0
Ingång		kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540
Vikt	Inomhus	kg	11,5
	Utomhus	kg	—	31		34		35		40
Mängd kõldmedium (R32)		kg	—	0,62		0,74		0,74		1,05
IP-kod	Inomhus		IP 20
	Utomhus		—	IP 24
Tillätet övertryckdrifttryck	LP ps	MPa	—	2,77
	HP ps	MPa	4,17
Ljudnivä (SPL)	Inomhus (Super High/High/Med./Low/Tyst)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28	43/40/36/33/30
	Utomhus	dB(A)	—		47	48	49	50	50	51	52

Specification for multianslutting inomhus FÖRORDNING (EU) 2016/2281

Model	Inomhus			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22 VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35 VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Effekt	Kyla	Kännbar	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latent	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Värme		kW	2,10	2,50	2,90	4,00	4,80	5,70
Ingäng			kW	0,027	0,027	0,027	0,031	0,031	0,034
Ljudnivå (Ljudeffektnivå)	Super High/High/Med./ Low/Tyst		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Garanterat arbetsomrade

		Inomhus	Utomhus
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Kyla	Övre gråns	32°C DB23°C WB	46°C DB-	46°C DB-
	Undre gråns	21°C DB15°C WB	-10°C DB-	-10°C DB-
Värme	Övre gråns	27°C DB-	24°C DB18°C WB	24°C DB18°C WB
	Undre gråns	20°C DB-	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: Torr lampa

WB: Vat lampa

Obs:

1. Markdata

Kylning - Inomhus: 27°C DB, 19°C WB

Ulomhus: 35°C DB

Uppvärnning - Inomhus: 20°C DB

Utomhus: 7^ DB, 6°C WB

1. Det fi nns inga specif kationer for en enkel EF18/22-enhet. Dessa inomhusmodeller er entbar avsedda for anvandning i luftkonditioneringsystem med fI erena hender.

Kontakta en aterforsljare och/eller las i katalogen angaende specifi -

kationerna for multisystem.

Wi-Fi-gransnitt

Model	MAC-5771F2-E
Ingående spänning	DC 12,7 V (fràn inomhusenhet)
Effektörbrukning	MAX. 2 W
Storlek H×B×D (mm)	73,5×41,5×18,5
Vikt (g)	46 (inklusive kabel)
Effektività für sändare (MAX.)	20 dBm @IEEE 802.11b
RF-kanal	1 kanal - 13 kanaler (2 412 - 2 472 MHz)
Radioprotokoll	IEEE 802.11b/g/n (20)
Kryptering	AES
Autentisierung	WPA2-PSK
Programvaruversion	XX.00

For Forsakran om overensstammelse, gà till webbplatsen nedan.

Använd ej luftkonditioneringen, och kontakta din äterförsäljare i följande fall:

• När vatten lacker erler droppar fran inomhusenheten.
• När indicatorlampan for drift blinkar.
• Om sakkringen ofo laser ut.
• Signalen fran fjärnkontrollen tas inte emot i ett rum dar det fl nns ett elektronisk lysror av ON/OFF-type (fl uorescerande lampa/lysror av inverttyp osv.).
• Luftkonditioneringen kan vid drift stora radio- och TV-mottagningen. En signalforstarkare kan komma att behovas for den utrustning som stors.
  Nar onormala ljd hors.
  Nar det uppst ertt koldmedelslackage.

HCTPyKUIN 3A E3OJIACHOCT

3haeHHa CmB0JIHe, NOKa3aHH Ha BbTpEHHOT TJIo H/HJH Ha BBHHOTO TJIIO

Obs. Serienumret finns pà produits namnplat.

er klaerher hermed under eneansvar, at de herunder besrevn alconditionanlag og varmepumper til brug i privat boligbygore, erhervsromrder og inden for let industri: ityqar harnd att luftconditioneringarma och varmwepumparna som beskrivs nedan for anvndning i bostdar, commersilila miloer och latta industriella miloer:

ev. ticaret haff sanay ortarmanda kullan amaci utilen ve agadiga aqilanan klima ve istma pompilarily gili agasidaki hisuslian yalinza kei sordulunuga benan eder; deknapara Hcbor cobctbena OTROBOPHCT, YKIMATUNITE IN TEPOMONITNE, OINCHANIO-DOTY, 3yIOTPBeA B JIKINJUNI, TpRBOCKN I JENK POMINIJEHN YCIOJIIBN;

Obs. Serienumret finns pà produits namnplat.
