Tuotetyyppi	Split-ilmalämpöpumppu
Merkki	Mitsubishi
Malli	MSZ-EF50VGKS
Jäähdytysteho	5,0 kW
Lämmitysteho	5,8 kW
Syöttö	230 V, 50 Hz, yksivaiheinen
Kylmäaine	R32 (syttyvä)
Kylmäaineen määrä	1,05 kg
Sisäyksikön paino	11,5 kg
Ulkoyksikön paino	40 kg
Sisäyksikön äänitaso (Erittäin korkea / Hiljainen)	43 / 30 dB(A)
Ulkoyksikön äänitaso	52 dB(A)
Suurin käyttöpaine (matala/korkea)	2,77 / 4,17 MPa
IP-suojausluokka (sisä/ulko)	IP20 / IP24
Käyttölämpötila-alue (jäähdytys)	Sisä 21-32°C DB, ulko -10 - 46°C DB
Käyttölämpötila-alue (lämmitys)	Sisä 20-27°C DB, ulko -15 - 24°C DB
Suodattimet	Ilmansuodatin (pestävä) + Ionisoitu hopeapuhdistussuodatin (vaihdettava)
Wi-Fi-liitäntä	Kyllä (moduuli MAC-577IF2-E, yhteensopiva MELCloudin kanssa)
Erikoistoiminnot	i-saving, ECONO COOL, viikoittainen ajastin, hiljainen tila
Suodattimien huolto	Joka 2 viikko (ilma), joka 3 kuukausi (puhdistin)
Puhdistussuodattimen viite	MAC-2370FT-B
Käyttöohjeen sivumäärä	176

Usein kysytyt kysymykset - MSZEF50VGKS MITSUBISHI

Kuinka asentaa Mitsubishi MSZEF50VGKS -ilmalämpöpumppu?

Asennuksen tulee suorittaa valtuutettu ammattilainen. Älä koskaan yritä asentaa itse. Varmista, että maavuotokatkaisin on olemassa ja että virtapiiri on oma.

Kuinka usein suodattimet tulee puhdistaa?

Ilmansuodatin tulee puhdistaa joka 2. viikko. Ionisoitu hopeapuhdistussuodatin puhdistetaan 3 kuukauden välein (imuroiden tai liottaen haaleassa vedessä). Vaihda se vuosittain (viite MAC-2370FT-B).

Voinko käyttää toisen mallin kaukosäädintä?

Ei, käytä yksinomaan laitteen mukana toimitettua kaukosäädintä. Toisen kaukosäätimen käyttö voi aiheuttaa toimintahäiriön, erityisesti jos useita sisäyksiköitä on lähellä toisiaan.

Kuinka käytän Wi-Fi- ja MELCloud-toimintoa?

Wi-Fi-liitäntä (MAC-577IF2-E) yhdistyy reitittimeesi. Noudata mukana toimitettua asennusohjetta. MELCloud-sovelluksen avulla voit ohjata ilmalämpöpumppua etänä älypuhelimella.

Mitä tehdä kylmäainevuodon sattuessa?

Pysäytä laite välittömästi, tuuleta huone ja ota yhteyttä valtuutettuun myyjään. Kylmäaine R32 on syttyvä: vuoto liekin tai lämmönlähteen lähellä voi aiheuttaa tulipalon.

Miksi ilmalämpöpumppuni ei jäähdytä kunnolla?

Tarkista ensin, että suodattimet ovat puhtaat. Varmista, että asetettu lämpötila on alle huoneenlämpötilan ja että säleiköt eivät ole tukossa. Jos ongelma jatkuu, ota yhteyttä ammattilaiseen.

Kuinka asetan viikoittaisen ajastimen?

Paina WEEKLY TIMER -painiketta, valitse haluamasi päivä, aika ja lämpötila. Vahvista SET-painikkeella. Ota käyttöön painamalla WEEKLY (kuvake syttyy). Poista käytöstä painamalla uudelleen.

Voinko käyttää ilmalämpöpumppua jäähdytystilassa kovalla helteellä?

Kyllä, mutta ulkoinen käyttölämpötila-alue on rajoitettu 46 °C DB:hen jäähdytykselle. Tämän yläpuolella laite saattaa pysähtyä turvallisuussyistä.

Kuinka puhdistaa etupaneeli?

Katkaise virta. Pyyhi pehmeällä, kuivalla liinalla tai kevyesti miedolla pesuaineella kostutetulla liinalla. Älä käytä bensiiniä, tinneriä tai hankaavaa sientä. Älä jätä paneelia pitkäksi aikaa auki.

Mitä sisäyksikön symbolit tarkoittavat?

Kolmio, jossa on huutomerkki, tarkoittaa varoitusta (tulipalovaara syttyvän kylmäaineen vuoksi). Muut symbolit muistuttavat olemaan työntämättä esineitä, nousematta laitteen päälle ja katkaisemaan virran ennen huoltoa.

KÄYTTÖOHJE MSZEF50VGKS MITSUBISHI

polen pä de alkaliska

AAA-batterierna forst.

1. Satt tillbaka frontluckan.

Sisä- ja/tai ulkoyksikössäcsiintyvienverkkien selitykset

	VAROITUS (tulipalovaara)	Yksikössä käytetän syttyvää kylmäinetta. Jos kylmäinetta pääsee vuotamaan ja se pääsee kosketuksiin tulen tai lämmitysosan kanssa, se synnyttäa hai-tallista kaasua ja aiheuttaa tulipaloriskin.
	Lue KÄYTTÖOHJEET huolellisesti ennen käytöä.
	Huoltohenkilöstön on luettava KÄYTTÖOHJEET ja ASENNUSOPAS huolellisesti ennen käytöä.
	Lisätietao on mm. KÄYTTÖOHJEISSA ja ASENNUSOPPAASSA.

• Koska tuotteessa on pyöriviä osia ja osia, jotka saattavat aiheuttaa sähköiskun, lue "Turvallisuusvartoimet" ennen tuotteen käytöä.
  Tassə elovat varoitukset ovat tärkeitä turvallusuutesi kannalta. Perehdy nihin huolellisesti.
• Kun olet lukenut tāmān ohjekirjan, sālytā se asennusohjeiden kanssa paikassa, jostā lóydāt sen helposti.

Merkinnat ja niiden merkitykset

VAROITUS:

Virheellinen kässitely saattaa aiheuttaa vakavan vaarati-lanteen, josta on suurella todennäköisyddela seurauskena vakava loukkaantuminen tai kuolema.

HUOMIO:

Virheellinen käsittely saattaa johtaa yakavaan vaaratilanteseen olosuhteista riippuen.

VAROITUS
	Älia liiitta virtajohtoa vãilipisteeseen, käytä jatkojohtoa tai liitä useita laitteita yhteen pistoriasiaan. • Tämä saattaa aiheuttaa yikuumenemisen, tulipalon tai sãhköiskun vaaran.
	Tarkista, etta pistoke on puhdas, ja työnnä se sitten pistoriasian. • Likainen pistoke saattaa aiheuttaa tulipalon tai sãhköiskun vaaran.
	Älia niputa, vedä tai vaurioita virtajohtoa üläkä tee silhen muutoksla. Aïä aliststa virtajohtoa kuemuudelle aläkä laita raskaita esineitäten paälle. • Tämä saattaa aiheuttaa tulipalon tai sãhköiskun vaaran.
	Älia siirrä OFF/ON-katkaisinta aläkä irrota virtajohtoa käytön aikana. • Tämä saattaa synnyttää kipinöitä, jotka saattavat johtaa tulipalon sytymiseen. • Kūn sisäyksikkö on kytketty pois pääätä kaukosätimellä, varmistä, etä katkaisin ONOFF-asennossa, tai irrota virtajohdon pistoke pistorasiasta.
	Älia aliststa ruumistasi suoraan kylmälle ilmalle pitkiki si ojiksi. • Se saattaa olla haitallista terveydelle.
	Käytäjä ei saa asenta, sirtää, purkaa elkä korjata yksikköä elkä tehdä siinen muutoksisa. • Asiattomasti käsfityl ilmastointilaite voi aiheuttaa tulipalon, sãhkölsökun, loukkaantumisen, vesivahongen tms. Kysy lisätietoja jälleenmyjälä. • Jos virtajohto on vaurloittunut, anna valmistajan tai huoltollikkeen edustajan vaihtaa se vaaratilanteen vãitämiseksi.
	Varmista laitteen asennuksen, siiron tai huollon yhteydessä, että jähhydtyspilirän ei pääse mitään muuta alnetta kuiin märältetyä kylmälinaetta (R32/R410A). • Jos pirlin pääsee vieraita ainelä, kuten ilmaa, seurauskena saattaa olla liallinen paineen nousu sekä räjähdyts tai henkilövahinko. • Muun kūn järestelmälle märärityn yklmaäinen käytäminen aihe-uttaa kaanisen vijan, järestelmän toimtahäärlön tai laitevaurion. Pahimmassa tapaukssessa tämä voi tehedä tuotteesta vaarailainen.
	Tätä laitetta ei ole tarkoitetti fyisestä tali henkisetsti vajaakykyisten, aistivammaisten tai kokemattommen henkiöiden (lapset mukaan lukken) käytönen, alle heldan turvallisuudeastaan vastaava henkliö ole opastanut tai neuvonut heita laitteen käytössä.
	Lapsia on valvottava ji varmistettava, ettelvät he leiki laitteella.
	Älia työnnä sormea, keppä tai mulla esnlitä ilman tulo- tai lhti-aukkoon. • Tämä saattaa johtaa loukkaantumisen, sillä yksikön sisällä oleva tuuletin pyörii suurella nopeudella käytön aikana. • Jos laitteen ilmatointilaiteen toiminnaa jotakin poikkeavaa (Jos eslmerkiki s halse palaneelta), sammuta latje ja irrota virtajohto pistorasiasta tai kännä katkaisin OFF-asentoon. • Jos laitteen käytöä jalketaan poikkeavasta tilasta huolimatta, seu-ruakskena saattaa olla laitteen virheotimnta, tulipalo tai sãhköisku. Ota tüssa tapaukssena yhtyettä laitteen toimittajaan.

Ohjekirjassa käytetyjen kuvakkeiden merkitykset

: Väitā tekemastä.

: Seuraa ohjeita.

: Alä koskaan työnnä sormea, keppia jne.

: Alä koskaan nouse sisä- tai ulkoyksikon pälle alakä laita mitään yksikon pälle.

: Sähköskun vaara. Noudata varovaisuuttla.

: Muista irrotta virtajohdon pistoke pistorasiasta.

: Katkaise virta.

Tulipalovaara.

: Alä koskaan kosketa marin kasin.

: Alä koskaan roiskuta yksikkön vetta

Jus	Jos ilmastointilaite ei viilennä tai lammitä, syynä saattaa olla kylmaalneun vuota. Jos kylmaalnevuota havaltaan, lopeta käytö, tuuleta houne huolellistesti ja OTA vällittämsti yhteys myjäään. Jos koraustoimin kuuluu kylmaaeneine liääminen, pyydä houltotekni-kolta liatsletoja. • Ilmastointilaitessa käytetyt kylmaïne iole haitallista. Tavallisesti vuota eisiinny. Jos kylmaainetta kullenkin pääsee vuotamaan ja joutuu kosketuksin tulen tai lammityssosan, esimerkiki lmpöpuhaliti-men, kerosiniämityslaitteen tai keitliieden, kanssa, se synnyttäa halallista kaasua ja aiheuttaa tulipovaaran.
	Käytäjä ei saa koskaan yrlttäa pestä slyäksikön sisäpuoitta. Jos yksikön sisäpuoll kalpaa puhdistusta, OTA yhtes jällemnyyjän. • Sopimaton pesuaine voi vahingolittaa yksikön sisällä olevia muovimäteriaaleja, mista voi aiheutua vesiviuoto. Jos pesuainetta joutuu koske-tuksiin moottlorin sähköosien kanssa, voi tastä aiheutua toimintahärö, savua tai tulipalo. • Laitotta täytäy säilytäa huoneessa, jossa ei ole jatuvakäytöisä sytymislahtiä (kuten avotuli tai käytössä oleva kaasulaite tai säh-kölammitin). • Huomaa, etta kylmaaineet saattavat olla hajtottomia. • Älä nopeuta huurteenpoistoa tai käytä muita kuin valmistajan suositelaia puhdistusmenetelmi. • Älä puhkaise tai polta. Sisäyksikön saa asentaahuoneisin, joiden lattiapinta-ala yllttäa annetut maäritykset. Pyydä lisätietoja myjäätä.
T	Tämä laite on tarkoilettaru erikoistuneiden tai koulutettujen henkilölden käytönn mymälöissä, plenteollisuudessa ja maatiloilla sekä kouluttamattommen henkilöden käytönn kaupallissessa käytössä.
HUOMIO
	Älä koske ilman tuloaukkoon aläkä sisä- tai ulkoyksikön alumil-nlevin. • Tämä saattaa johtaa loukkaantumisen.
	Älä käytä hyonteismyrkkyjä tai syttyviä sumutteita yksikön lähellä. • Tämä saattaa johtaa tulipaloon tai yksikön tumellumisen.
	Älä allista lemmikkieläimiä tai huonekasveja suoralle ilmavirralle. • Tämä saattaa johtaa lemmikin tai kasvin vahingoittumisen.
	Älä aseta muita sähkölaitteita tai huonekaluja sisä- tai ulkoyksikön alle. • Yksikóstä saattaa tippua vettä, joka saattaa aiheuttaa vauroioa. • Ålä jatä yksikkoä asennusjalustalle, jos jaluste on vauroitunut. • Yksikkö saattaa pudota ja aiheuttaa vauroioa. • Ålä seiso epävakaalla penkillä yksikön käytämiseksi tai puhdis-tamiseksi. • Saatat loukkaantua, jos putoat. • Ålä vedä virtajohdosta. • Tämä saattaa johtaa johdon ytlmen vauroitumisen, jostaa saattaa olla seurauskensa laitteen ylikuumeneninen tai tulipalo.

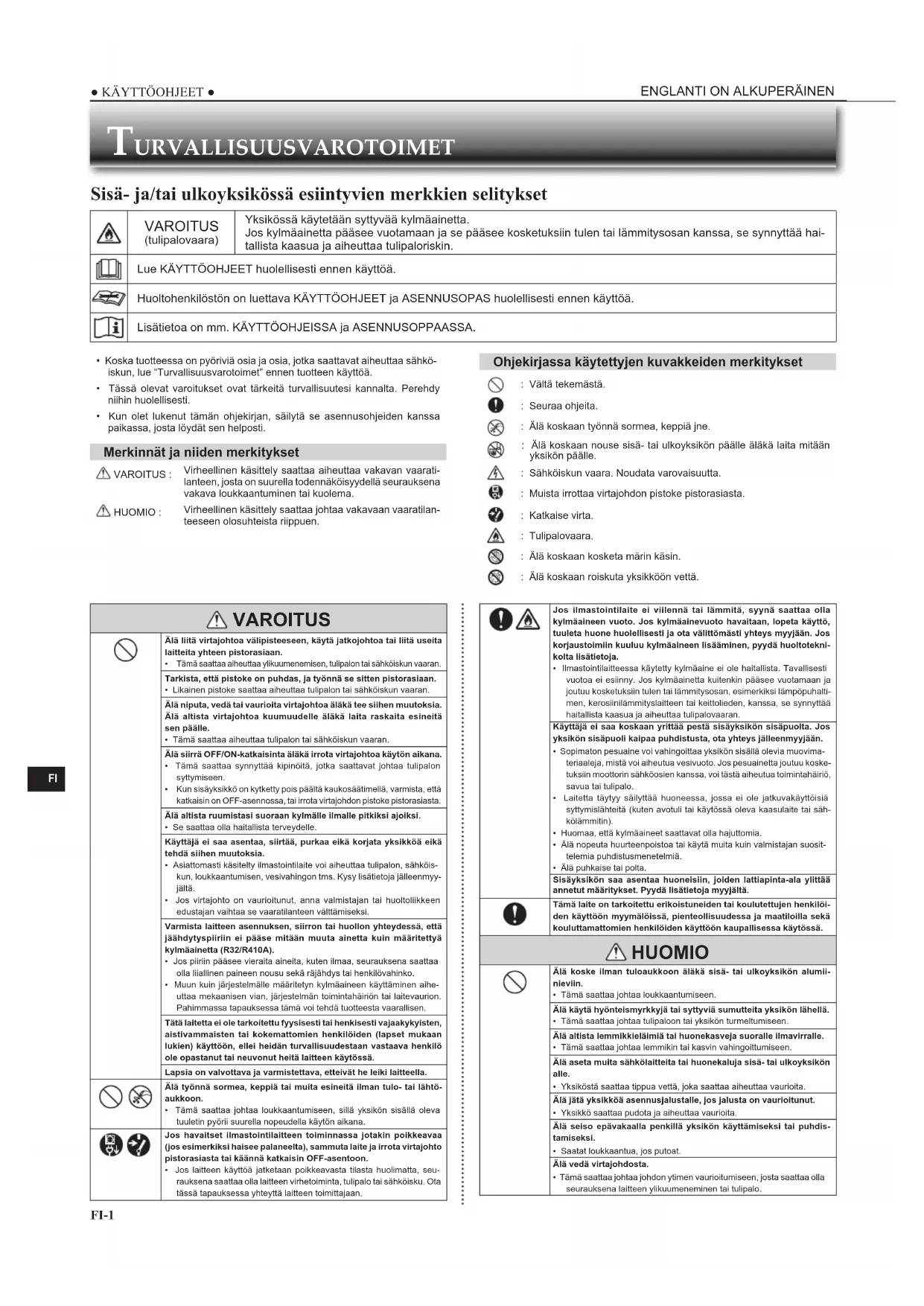

TURVALLISUUSVAROTOIMET

	Alä lataa tai pura paristoja aläkä heihtä niitä tuleen. • Paristot saattavat vuotaa, aiheuttaa tulipalon tai räjähtä.
	Alä käytä yksikköä yli 4 tunnin anjan kosteusprosentin ollessa korkea (suht.osteus 80% tai enemman) ja/tai jos ikkuna tai ulko-ovl on auki. • Tämä voi aiheuttaa ilmastointilaiteessa voden kondensoitumista, ja laitteesa voi tippua vetta, joka kasteleer tai vahingoittaa huonekaluja. • Veden kondensoitumeni ilmastointilaiteessa voi johtaa homeen tai muun sienikasvuston muodostumisen.
	Alä käytä yksikköä mihinkännä erikoistarkoitukseen, esemerkiki ruuan sallytkyseen, elänten pesää tais kaskvattamseen tai tarkkuusinstrumenttien tai taide-esineiden sallyttämiseen. • Esineiden laatu saattaa käräla, ja eläimert tai kasvit saattavat vahin-goitua.
	Alä altsta polttolaitteita suoralle ilmavirralle. • Tämä saattaa johtaa epätäydellseen palamiseen.
	Alä koskaan laita paristoja suuhun, jotta et niele nità vahingossa. • Paristojen nieleminen voi aiheuttaa lukehtumis-ja/tai myrktysvaaran.
	Ennen kuin puhistatä yksikön, katkaise siitä virta ja irrota virtapistoke tai kännä katkaisin OFF-asentoon. • Tämä saattaa johtaa loukaantumseen, sillä yksikön sisälä oleva tuuletin pyörö suurella nopeudulla käytön alkana.
	Jos yksikkö on pütkään käytämmättä, irrota pistoke pistoraslasta tai kännä katkaisin OFF-asentoon. • Yksikköän saattaa körtyä liika, mikä saattaa aiheuttaa ylikuumene-misen tai tulipanon.
	Vaihda kaikki kaukosäätimen paristot uusiin samantyyppisiin paristolhin. • Vanhojen paristojen käytäminen sekaisin uusien kanssa saattaa aiheuttaa ylikuumenemisla, vuolaa tari rajähydksen.
	Jos paristoneste joutuu kosketuksilin lhon tai vaatteiden kanssa, pesie iho tai vaatteet läpikotaisin puhtaalla vedellä. • Jos paristestetälä joutuu silmin, pesie silmat karkoin puhtaalla vedellä ja hakeudu välittomästi läkärin hoiton.
	Huolehdi siitta, atta alue on hyvin ilmastotoiu,Jos yksikköä käytetäan samaan aikaan polttolaitteen kanssa. • Jos alue on riittamattösti malstoitu, saattaa esintyä happikaloa.
	Kännä katkaisin OFF-asentoon ukonilmalla,Jos esintyy sal-montia. • Yksikkö saattaa vaurioitua salamaniskusta.
	Kun ilmastointilaitetta on käytety usean kauden ajan, tarkista ja huolla se ravallisten puhistustoolmen Ilssäkl. • Yksikköän keräntyvältä lka je poly saattavat aiheuttaa epamiellytävihaju, synnyttä sienikasvustoa, esimerikki hometta, tai tukkia poistoukón, josta saattaa olla seurauksena veden vuotaminen sisäysikóstä. Pyydä laiteen toimittajalla neuvoja laitteen tarkistukseen ja huoltoon, Jokka vaatvat eritysitletämystä ja-taitoja.
	Alä koske katkaislimin märin käsin. • Saatat saada sähköskun.
	Alä puhldista ilmastointilaltetta vedellä aläkä laita sen pääle astiolta, Jolssa on vetta, esimerikki l kukkamaljakkoa. • Tämä saattaa aiheuttaa tulipalon tai sähköskun vaaran.
	Alä nouse tai laita mitään esineitä ulkoyksikön päälle. • Saatat loukkantaua, jos putao tai jos yksikön päällä oleva esine putoa.

TÄRKEÄÄ

Likaiset suodattimet voivat aiheuttaa ilmastointilaitteessa kondensaatiota, miki voi johtaa homeen tai muun sienikvasvuston muostolumseen. Tästä systä suositellemma ilmansuodattlmen puhdistamista 2 vikon ∀elin.

Varmista,ennen käytön aloittamista,että vaakasivekeket ovat suljetussa asennossa. Jos laitetta käytetän vaakasilpien ollessa avoimessa asennossa,ne eivat valttämätta palaa olkeaan asentoon.

Asennus

VAROITUS
	Pyydä laitteen toimittajaa asentamaan ilmastointilaite. • Käytää jär ai saa asenta sitä, koska sen asentamiseen vaaditaan erikoistietämystä ja -taitoja. Väärin asennetu ilmastointilaite saattaa alheuttaa vesivuotaa, tulipalon tai sähköiskun.
	Ilmastointilaitteellä plttä olla omä virtälähteensä. • Jos laitteen kanssa käytetään jotain muuta virtalähdettä, laite saattaa yikkuumentua tai saattaa syttä tulipalo.
	Aä asenna yksikkö palkkaan, missä saattaa esilntyä tulenarkojen kaasujen vuotaa. • Jos vuotavaa kaasua kerääntyy yksikon ympärille, seurauktena saattaa ollä rajähdys.
	Maadoita yksikkö asiannukaisesti. • Aä kytke maata kaasuputkeen, vesiputkeen, ukkosenjohdattimeen tai puhelininjan. Väärin maalettu yksikkö saattaa alheuttaa sähköiskun.
HUOMIO
	Asenna maavuotokytkin,Jos ilmastointilaitteen asennuspaikkä sitä edellyttä (esim. erittään kosteilla alueillä). • Jos maavuotokytkintä ei asenneta, seurauktena saattaa ollä sähkö-ISku.
	Varmista,että kerääntyvävesi tyhjennetään kunnolliseti. • Jos tyhjennyi et tapahdu oikein, veltä saattaa tippua sisä- tai ulkoyk-sikosta kastellen ja turbellen huonekaluja.
Jos laiteen toiminta on epānormaalia Lopeta ilmastointilaiteen käytö valitmästi ja ota yhteytä laiteen toimittajan.

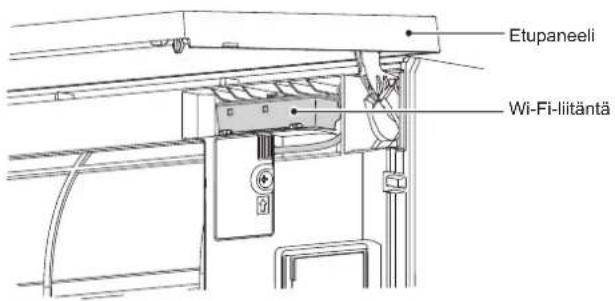

Wi-Fi-liiantä

VAROITUS (Virheellisellä käsittelyllä saattaa olla vakavia seurauksia, mukaan lukien vakava loukkaantuminen tai kuolema.)
	Tätä laitetta voivat käytäa 8-vuotiaat ja sitä vanhemmat lapset sekä henklöt, jolla an rajoittuneet fyfisset, aistinvariset tai henkitet kyyvt tai joilla ei ole käytöosaamista ja kokemusta, Jos heitä on opetettu tai ohjattu laitteen turvallissesa käytössä ja he ymmärätävat olemassa olevat vaarat.
	Lapset eivat sa leikkiä laitteella. Lapset eivat saa puhdastaa ja houltaa laitetta ilman valvontaa.
	Alä käytä Wi-Fi-liitäntäa läkkinnälisten sähkölaiteiden tai sel-laisten henkiloiden läheysydessä, jotka käytävät läketieteel-lista laitetta, kuten pysyvää sydämentahdistinta tai implantoitua defi brillaaftoria. • Se saattaa johtaa onnettomuuteen läkkinnälisten laiteen toimin-tavian takia.
	Alä asenna Wi-Fi-liitäntäa automaattisten hallintalaitteiden, kuten automaattloviien tai palohäylttimän lähesyyteen. • Se saattaa johtaa toimintavian aiheitamiin onnettoukuksiin.
	Alä koske Wi-Fi-liitäntäan marillä käsillä. • Se saattaa vauroittaa laitetta tai aiheitaa sähköiskun tai tulipalon.
	Alä roiskuta vetta Wi-Fi-liitäntäan, aläkä käytä sitä kylpyhuo-neessa. • Se saattaa vauroittaa laitetta tai aiheitaa sähköiskun tai tulipalon.
	Kun Wi-Fi-liitäntä on pudonnut tai Kannatin tai kaapeli on vauroitunut, irrota virtajohdon pistoke tai kytke katkaisin OFF-asentoon. • Se saattaa aiheitaa tulipalon tai sähköiskun vaaran. Ota tassā tapauksessa yhteyttä laitetten tomittajaan.
HUOMIO (Virheellisellä käsittelyllä saattaa olla seurauksia, mukaan lukien henkilöva-hingot tai rakennuksen vahingot.)
	Alä seiso epävakaan porrasjakkaran päälä asentaessasi tai puhdistaessasi Wi-Fi-liitäntäa. • Saatat luekkaantua, josutoat.
	Alä käytä Wi-Fi-liitäntäa muiden langattomien laitteiden, mikro-aaltounien, langattomien puhelnten tai faksien lähesyydessä. • Se saattaa aiheitaa toimintavian.

HÄVITTÄMINEN

Fig. 1

Ota yhteytla tuotteen loimittajaan tuotteen havittamista varten.

Huomautus:

Tamakuvake koskee vain EU-maita.

Tämä kuvake on direktiivin 2012/19/EU artiklan 14 (tietao käytäjille) ja litteen IX mukainen ja/tai direktiivin 2006/66/EY artiklan 20 (tietao loppukäytäjille) ja litteen Il mukainen.

MITSUBISHI ELECTRIC -luotteesi on valmistetu korkealaatuisista materiaaleista ja osista, jotka voidaan helposti kierrattaa ja/tai kayttta uudelen.

Tämä kuvake karkoittaa sita, etta sahkö- ja elektronikkalkaitteet, paristot ja akut tuei nden käytöän lopussa hättivää erilän aan kodin jäteiste.

Jos kuvakkeen alla on kemialinen kuwake (Fig. 1), tãma kemialinen kuwake tarkoittaa sit, etta paristo tai akku sisälä raskasmetallia tietyss väkeyvyddess. Tãma ilmoitetaan seuraavasi:

Hg: elohopea (0,0005 %), Cd: kadmium (0,002 %), Pb: lyjy (0,004 %)

Europan unionin sisall on erillisi keraysjarjestelmi kaytettya sahko- ja elektronlikkatuolteita sek a paristoja ja akkuja varten.

Havitā tāmā laite seka paristot ja akut asianmukaisesti paikallissesa jatteenkeräysa ja-havityskeskukssessa.

Auta meitä suojelemaan ymparistöa.

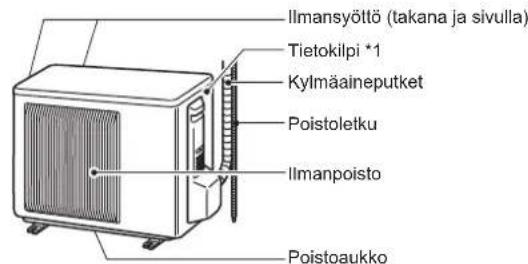

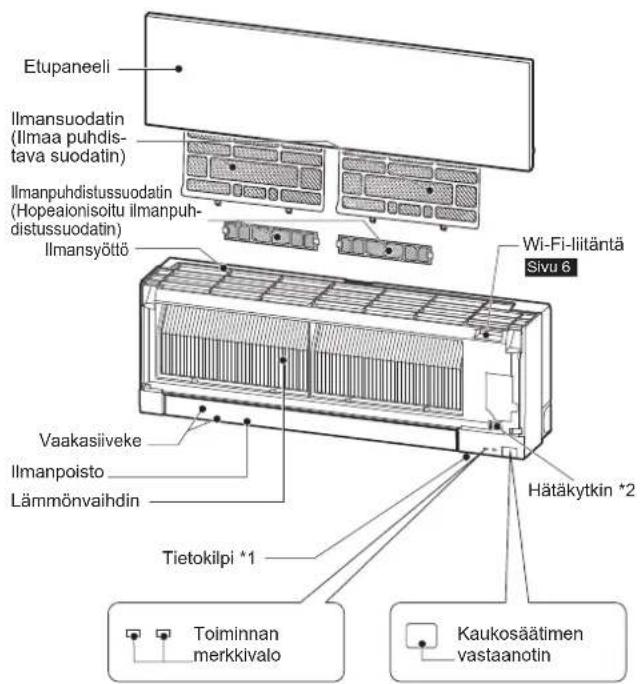

ERIOSIEN NIMET

Sisäyksikkö Ulkoyksikkö

Ulkoyksikot saattavat olla ulkonäöltäan erilaisia.
*1 Valmistusvuosi ja -kuukausi ilmaistaan tietokilvessä.

^2 Jos kaukosäädintä ei voida käytää...

Hättilakäytö voidaan ottaa käytöän painamalla sisäyskön hälakytkintä (E.O. SW). Jokainen E.O. SW-kytkimen painallus vailtaa tilaa seuraavassa järestykssessä:

Asettul lampola: 24^
Tulettinen nopesus - nomsail Vaakasileveke - automattinen

TOIMENPITEET ENNEN KÄYTTÖA

Ennen kayttoa: Kytke virtajoho pistorasiaan ja/tai siirra kalkaisin paalle.

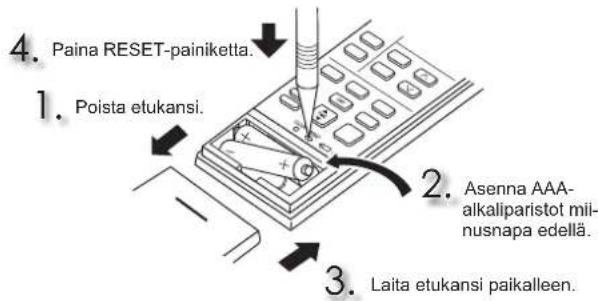

Kaukosaatimen paristojen asentaminen

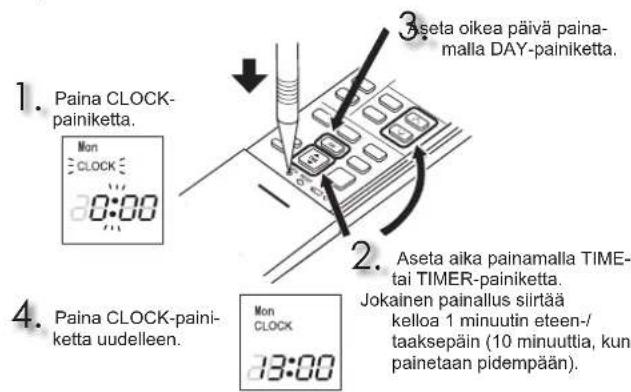

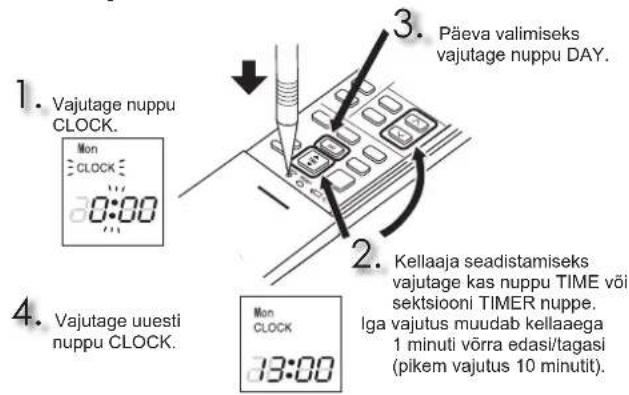

Ajan asettaminen

TOIMENPITEET ENNEN KÄYTTÖA

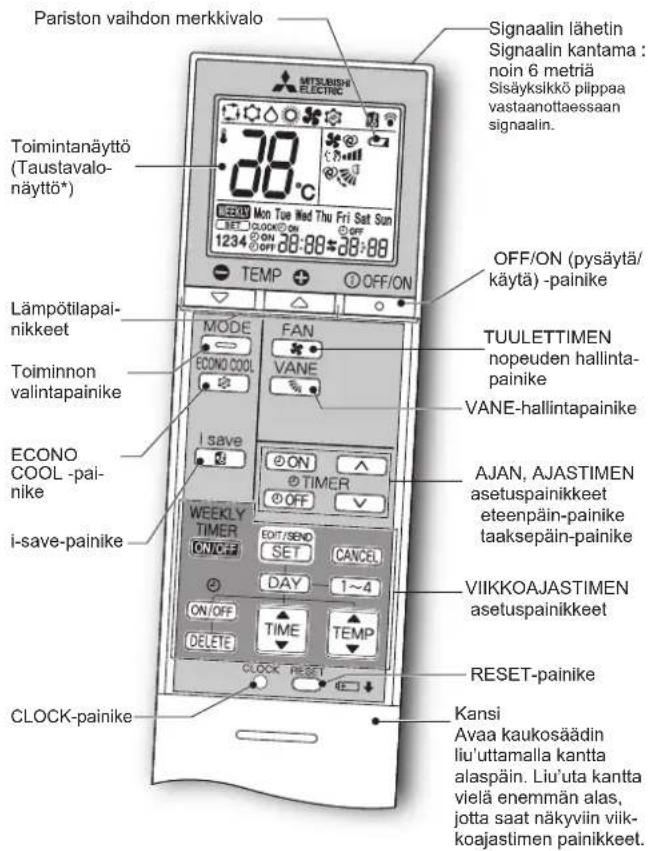

Kaukosäädin

Taustavalo sytty, kun kauko-ohjainta kayettaan. Taustavalo sammu, jos kauko-ohjain on hetken kayttamatt. Kayta ainoastaan yksikon mukana tulea a kaukosadinta. Alkayta muita kaukosatimia. Jos 2 tseampia sisyksikotaa asennetaan toistensa laheisyyteen, kaukosadin saattaa vaukttaa myos sisyksikkon, jota e ole tarkoitus kayttaa.

TIME, TIMER-ajastimenvalintapainike — Muuta aikaa eteen- tai taaksepäin

ON (ON-ajastin): Yksikkö menee paälle märitetylä hetkella. OFF (OFF-ajastin): Yksikkö menee pois paälta märitetylä hetkella.

Aseta ajastimen aika painamalla (teeenpain) ja (taaksepain).

VIKKOAJASTIMENasetuspainikkeet

Avaa vikkoajastimen asetustila painamalla SET

Paina DAY ja 1~4 ja valitse asetettava pävä ja numero.

Paina ON/OFF, TIME ja TEMP ja aseta ON/OFF, aika ja lampotila.

Voit lopettaa vikkkoajastimen asetusten tekemisen ja siirtäa ne painamalla SET.

Kytke viikkoajstin kaytloon (ON) painamalla TIMER -merkkivalo sytty.

Voit kytkea vijkkoajastimen pois kaytostä (OFF) painamalla WEEKLY uudelteen TImER. (mmuu.)

OFFON

OFF/ON (pysäytä/käytä)-painike

Toiminnon valintapainike

Lampotilapainikkeet

Jokainen painallus nostraa tai laskee lampotilaaydella astella.

TUULETTIMEN nopeuden hallintapainike

Ilmavirran ohjauspainike, ylos-alas

Ilmanvirtauksen suunta vasen-oikea

Siirra pystysivekettamuaalisestiennenkayton aloittamista.

i-saving-painike

Yksinkertaisella palautustoiminnolla voidaan palauttaa usein kaytetty (esiasetettu) asetus kerran save painamalla. Painamalla painiketta uudelleen voidaan palata nopeasti edelliseen asetukseen.

ECONO COOL -painike

Mikroprosessori muuttaa automaattisesti asetettua lampotilaa ja ilmavirtauksen suuntaa.

PUHDISTUS

Ohjeet:

• Kytke virtälähde pois päältä tai käännä virtakatkaisin pois päältä ennen puhdistamista.
• Alä koske metalliosin käsin.

• Alä käytä bensiinä, tinneriä, killotusjauhetta tai hyonteismyrkkyä.
  Käytä ainoastaan ohennettuja mietoja puhdistusaineila.

• Älä käytä kuurausharja, kovaa sienta tai vastaavaa.

• Alä liota tai huuhte vaakasiivekettä.
• Alä kayta vettä, Jonka lampötila on yli 50^
• Alä yritä kuvata osia suorassa auringonpaisteessa tai lammöllä tai tulela.
• Alä kaytä liikaa voimaa tuulettimen käsittelyssä, jotta se ei halkea tai vaurioidu.

Ilmansuodatin (Ilmaa puhdistava suodatin)

• Puhdista 2 vlikon väelin
• Poista lika imurilla tai huuhtele vedellä.
• Pese vedellä ja kuiivaa hyvin varjossa.

Etupaneeli

1. Nosta etupaneelia, kunnes kuuluu "naksahdus".
2. Sulje etupaneeli tiukasti ja paina nuolilla osoitetuista kohdista.

3. Puhdista etupaneeli irrottamatta sitä yksikostä.

4. Pyyhi pehmeällä, kuivalla liinalla. MSZ-EF**VGB-tyypin mukana toimitetaan tarkoitukseen sopiva pehmeä liina.
   Kayta lisavarustetta: PEHMEA, KUIVA LIINA. Tuotekoodi

5. Alä kastele etupaneelia.

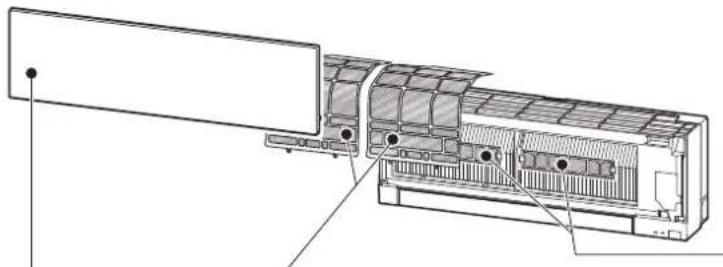

Ilmanpuhdistussuodatin (Hopeaionisoitu ilmanpuhdistussuodatin)

3 kuukauden valein:

• Poista lika imurilla.
  Jos lika ei irtoa imurilla:
• Liota suodatinta ja sen kehysta haaleassa vedessa ja huhhtele.
  Kuivaa se pesun jälkeen huolellisesti varjossa. Asenna kaikki ilmansuo-dattimen lapät.

Vuosittain:

Vaihda ilmanpuhdistimen suodatin suorituskyvyn sailyttamiseksi.
Osanumero MAC-2370FT-E

Irrota vetamalla ilmansuodattimasa

Tärkeää

Laitteen suorituskyk sallyy korkeana ja virrankulutus vahenee, kun suodattimet puhdistetaan saannollisesti.
- Likaiset suodattimet voivat aiheuttaa kondensaatiota ilmastointilaitteessa, mika voi johtaa homeen tai muun sienikasvuston muodostumlseen. Tasta syysta susittelemme ilmansuodattimien puhdastamista 2 vikon valein.

Tärkeää

Sisayksikon pinta naarmuuntuu helposti, joten sitä el saa koskaan hangata tai iskea millaan kovalla materiaalill. Kasittele etupaneelia varovasti asennuksen tai irrotuksen alkana, ettei se naarmuunnu.
- Aïa kaytā hankaavla puhdistusaineita, ettel sisäyksikon pintaan tuel naarmuja.
Sisayksikon plntaan tulee helpostl sormenjalkia. Kun sormenjalkia on huomattavan paljon, pyyhi ne varovasti Pols kuivalla, pehmeallai liinalla.
- Jos käytät valmiksl kemikaallkäsitettyä llinaa, noudata sen käyttohjeva.
- Alä jata etupaneelia auki pitkäksi ajaksi.

Nämä tiedot perustuvat ASETUKSEEN (EU) n:o 528/2012

MALLIN NIMI	Käslétty esine (Osien nimi)	Aktiiviset aineet (CAS-nro)	Ominaisus	Käytöohje (Turvallisen käsittelyn tiedot)
MSZ-EF18/22/25/35/42/50VGW	SUODATIN	Hopea-sinkkizeoliitti (130328-20-0)	Antibak-teerinen	Käytä tätä tuotetta käytöhjoen mukaisesti ja vain suunniteluun käytötkoitukseen.Älä laita suuhun. Pidä poissa lasten ulottuvila.
MSZ-EF18/22/25/35/42/50VGB		Hopea-natrium-vety-sirkonium-fosfaatti (265647-11-8)
MSZ-EF18/22/25/35/42/50VGKW		2-oktylyi-2H-isotiatsoli-3-oni (OIT) (26530-20-1)
MSZ-EF18/22/25/35/42/50VGKB
MAC-2370FT-E SUODATIN		Hopea-sinkkizeoliitti (130328-20-0)	Antibak-teerinen	Käytä tätä tuotetta käytöhjoen mukaisesti ja vain suunniteluun käytötkoitukseen.Älä laita suuhun. Pidä poissa lasten ulottuvila.

Wi-Fi-LIITÄNNÄN MÄÄRITTÄMINEN (Vain VGK-tyyppi)

Tämä Wi-Fi-liitanta on yhteydessä sisiysikkoön ja viestittä siten tilatietoja ja hallitsee MELCloud-palvelusta saapuvia komentoja.

Huomautus:

Luo yhteys Wi-Fi-littannan ja reitittimen valille. Katso lisatietoja yksikon mukana toimitetuista ASETUSOPPAASTA ja SETUP QUICK REFERENCE GUIDE (PIKA-ASENNUSOPAS)-OPPAASTA.
- ASETUSOPAS on alla mainitussa osolteessa. http://www.melcloud.com/Support
MELCloud-käytöopas on alla mainitussa osoitteessa. http://www.melcloud.com/Support

TEKNISET TIEDOT

Malil	Yksikön nimi		— MSZ-EF25V/G(H) MSZ-EF35VG(H) MSZ-EF42VG MSZ-EF50VG
	Sisäykslikkö		MSZ-EF18VG(K)(W/B/S)MSZ-EF22VG(K)(W/B/S)	MSZ-EF25VG(K)(W/B/S)	MSZ-EF35VG(K)(W/B/S)	MSZ-EF42VG(K)(W/B/S)		MSZ-EF42VG(K)(W/B/S)	MSZ-EF50VG(K)(W/B/S)
	Ulkoyksikkö — MUZ-EF2$VG(H) MUX-EF35VG(H) MUZ-EF42VG MUX-EF50VG
Toiminto			Jäähdytys	Lämmitys	Jäähdytys	Lämmitys	Jäähdytys	Lämmitys	Jäähdytys	Lämmitys
Vitalähde ~/N, 230 V, 50 Hz
Jäähdytys/lämmitysteho (nimellinen)	kW	—	—	2,5	3,2	3,5	4,0	4,2	5,4	5,0
Ottoteho (nimellinen)	kW	—	—	0,54	0,700	0,910	0,950	1,200	1,455	1,540
Paino	Sisäyksikkö kg		11,5
	Ulkoyksikkö	kg	—	31		34		35		40
Kylmääineen tällökapasiteetti (R32)	kg	—	0,62			0,74		0,74		1,05
IP-luokka	Sisäyksikkö		IP 20
	Ulkoyksikkö		—	IP 24
Sallittu ylin källö-paine	LP ps	MPa	—		2,77
	HP ps	MPa	4,17
Melutaso (SPL)	Sisällä (erittäin kor-kea/korkea/normaal/matala/hiljainen)	dB(A)	42/36/29/23/19	45/37/29/24/21	42/36/29/23/19	45/37/29/24/21	42/36/30/24/21	46/38/30/24/21	43/39/35/31/28	48/41/35/30/28
	Ulkoyksikkö	dB(A)	—		47	48	49	50	51	52

Sisayksikköa koskevat monipisteliitännän tekniset tiedot
ASETUS (EU) 2016/2281

Malli	Sisäyksikkö			MSZ-EF18VG(K) (W/B/S)	MSZ-EF22 VG(K) (W/B/S)	MSZ-EF25VG(K) (W/B/S)	MSZ-EF35VG(K) (W/B/S)	MSZ-EF42VG(K) (W/B/S)	MSZ-EF50VG(K) (W/B/S)
Jäähdytys/lämmitys-teho (nimellinen)	Jäähdytys	Tuntuva	kW	1,72	2,04	2,30	2,80	3,02	3,55
		Latentti	kW	0,08	0,16	0,20	0,70	1,18	1,45
	Lämmitys		kW	2,10	2,50	2,90	4,00	4,80	5,70
Ottoteho (nimellinen)			kW	0,027	0,027	0,027	0,031	0,031	0,034
Melutaso (Äänen tehtasø)	Erittäin korkea/korkea/normaali/matala/hiljäinen		dB(A)	60/54/47/41/39	60/54/47/41/39	60/54/47/41/39	60/54/47/42/39	60/57/53/49/46	60/57/53/50/47

Taattu kayttoalue

		Sisäyksikkö	Ulkoyksikkö
			MUZ-EF25/35/42/50VG	MUZ-EF25/35VGH
Jäähdylys	Yläraja	32°C DB23°C WB	46°C DB-	46°C DB-
	Alaraja	21°C DB15°C WB	-10°C DB-	-10°C DB-
Lämmitys	Yläraja	27°C DB-	24°C DB18°C WB	24°C DB18°C WB
	Alaraja	20°C DB-	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: Kuiva hehkulamppu
WB: Märka hehkulamppu

Huomautus:

1. Luokitusehto
Jäähdytys —	Sisällä: 27°C DB, 19°C WBUlkona: 35°C DB
Lämmitys —	Sisällä: 20°C DBUlkona: 7°C DB, 6°C WB

1. EF18/22 -malleilla ei ole teknisia tietoja yhdelle yhdistelmalle. Namasisamallit oval vain usean ilmastointilaitteen jarjestelmia varten. Pydya usean ilmastointilaiteen jarjestelmän tekniset tiedot jalleenmyjälta ja/tai katso ne luettelosta.

Wi-Fi-liitäntä

Malli	MAC-577IF2-E
Syöttöjännite	DC 12,7 V (sisäyksikõstä)
Virrankulutus	MAKS. 2 W
Koko K × L × S (mm)	73,5 × 41,5 × 18,5
Paino (g)	46 (mukkaan lukien kaapeli)
Lähettimen tehtasalo (MAKS.) 20 dBm	@IEEE 802.11b
RF-kanava	1 kanava ~ 13 kanavaa (2 412~2 472 MHz)
Radioprotokolla	IEEE 802.11b/g/n (20)
Salaus	AES
Todennus	WPA2-PSK
Ohjelmistoversio	XX.00

Vaatimustenmukaisuysvakuutus on alla mainitussa osoitteessa.
http://www.melcloud.com/Support

KUN LUULET,ETTA ON SYN-TYNYT ONGELMA

Lopeta tällaisissa tapauksissa ilmastointilaitteen käytö ja ota yhteytälaiteen toimittajaan.

Kun sisayksikostva voutaa tait valu vett.
Kun toiminnon merkkivalo vilkkuu.
Kun katkaisin laukeaa saannollisesti.
Kaukosaatimen signaalia ei vastaanoteta, jos huoneessa on sahkoinen ON/ OFF-typpinen loistevalo (invertterityyppiset loistelamput jne.).
- Ilmastointilaitteen käytö hairitsee teilevisio- tai radiovastaanottoa. Häirön kohteena olevaa laitetta varten saatetaan tarvita vahvistin.
- Jos kuulu epanormaali aani.
Kun havaitaan kylmainevuoto.

BEZPECNOSTNI OPATRENÍ

Siseseadmel ja/voi valisseadmel kuvatavate sumbolite tahendused

Te voite kukkudes vigastada saada.

Kellaaja seadistamine

Kaugjuhtimispult

Kellaaja muutmine edasi/tagasi

ISJUNGIMO/JJUNGIMO (sustabdyti/paleisti) mygtukas

MODE

Režimo pasirinkimo mygtukas

+

Temperaturos mygtukai

Kiekvienas paspaudimas padidina arba sumazina tempera-tura 1^ .

FAN

VENTILIATORIAUS greicio valdymo mygtukas

VANE

Oro sruto virsun-zemyn valdymo mygtukas

Oro srauto kryptis iš kairës j desine

Priesjungdami jrengin, vertikalias zaliuzes pastumkite rankiniubdu.

save

,i-save"mygtukas

Supaprastinta nustatymo fungcija leidzia jjungti pagei daujamus (is anksto nustatytus) nustatymus viena karta paspaudus 1234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789

ECONO 0000

ECONO COOL mygtukas

Nustaty temperatura ir oro srauto krypt automatiskai keicia mikroprocesorius.

VALYMAS

Instrukcijos

Pries valydami, isjunkite elektros energijos tiekimarba pertraukiklj.
Elkites atsargiai, rankomis nelieskite metaliniu daliu.
- Nenaudokite benzino, skiediklio, poliravimo milteliu ar insekticidu.
- Naudokite tik atskiestus svelnius valiklius.
Nenaudokite sveitimo sepeco, kietos kempines ar pan.

vakiutta taten yksinomaisieia vastuulaa, eta jajempana kuvatut asuinrakennuksiin, pienteolissusukaytoon ja kaupailseen kaytoon tarkoitetut imastoinialtteet ja iampopumput:

timo na viastni odposednost promiasuje, 2e nize popane kalmatzachni jednotki a tepeina cerpadia pro pouziti v oytryin ch prostredich, komerchnic prostredich a prostredich lenkeno primslu:

ly mto svo jv ucln zo pvedosnf yhlasue, ze naledovne kimaliza ned jodny a teplne cerpadla urcen a pouzivanie v oytnych a obchodnych priestoroch a prostredi fahkeho priemyslu:

Huomautus: Sarjanumero on merkitty laitteen arvokilpeen.

vakuuttaa taten yksinomaisella vastuullaan, etta jaljempana kuvatut asuinrakennukslin, pienteollusuuskayttoa ja kaupalliseen kaytto narkoitetut ilmastointlaitteet ja lampopumput:

timo na vlastn odpovedost prohlauje, 2e nfe popsane klimatzacnj nadnotky a tepnal cerpadla pro pouzif v oyntyrch prostefedich, komercnih prostefedlich a prostefedich lehketo prumyslu:

ly mvo yu vylucn zoipodnedost yvhlasue, ze naledovne klimatiznejdnotky a tepeln cepradla urcen na pouzivanie v oyhtnych ocbchodnych priesloroch a prostredi fahkeh piemyslu:

Huomaulus: Sarjanumero on merkitty laitteen arvokilpeen.
