Vrsta izdelka	Akumulatorska verižna žaga
Znamka	Kärcher
Model	CS 40036 Bp
Nazivna napetost	36 V
Hitrost verige v prostem teku	23 m/s
Dolžina vodilne letve	400 mm
Dolžina reza	340 mm
Korak verige	3/8"
Prostornina rezervoarja za olje verige	160 ml
Teža (brez baterijskega bloka)	5,0 kg
Mere (D × Š × V)	904 × 217 × 261 mm
Raven zvočnega tlaka (LpA)	92,9 dB(A)
Raven zvočne moči (LwA)	103,9 dB(A)
Vrednost vibracij (sprednji ročaj)	3,0 m/s²
Vrednost vibracij (zadnji ročaj)	3,4 m/s²
Napajanje	Litij-ionska baterija 36 V (Battery Power+ Kärcher)
Varnostne naprave	Zavora verige, omejevalnik z zobom, zapah verige, veriga proti udarcu
Zahtevana zaščitna oprema	Čelada, zaščita za sluh, vizir, rokavice proti urezninam, ščitniki za noge, varnostni čevlji
Redno vzdrževanje	Redno čiščenje, preverjanje in nastavljanje napetosti verige, preverjanje zavorne verige, brušenje ali zamenjava verige
Nadomestni deli	Uporabljajte izključno originalni dodatek in nadomestne dele Kärcher
Garancija	V skladu s pogoji v državi (glej račun)

Pogosto zastavljena vprašanja - CS 40036 Bp Kärcher

Kako zagnati verižno žago Kärcher CS 40036 Bp?

Prepričajte se, da je baterija napolnjena in vstavljena. Sprostite zavoro verige tako, da potegnete varovalo za roko proti ročaju. Pritisnite gumb za sprostitev glavnega stikala, nato pritisnite glavno stikalo. Naprava se zažene.

Kako preveriti in nastaviti napetost verige?

Pred vsako uporabo odstranite baterijo in nosite rokavice. Odvijte matice pokrova. Obrnite nastavitveni vijak, dokler veriga ni približno 6,5 mm od letve. Zategnite matice.

Kakšno olje uporabiti za verigo?

Uporabite biorazgradljivo olje za verige, ki ga priporoča proizvajalec. Pred vsako uporabo napolnite rezervoar za olje (prostornina 160 ml).

Kako napolniti baterijo Kärcher 36 V?

Uporabljajte izključno hitri polnilnik Kärcher Battery Power+ 36V. Polnilnik priključite v električno vtičnico, vstavite baterijo. LED dioda prikazuje stopnjo napolnjenosti. Baterije ne puščajte na polnjenju več kot 24 ur.

Kakšna so bistvena varnostna navodila?

Vedno nosite čelado, zaščito za sluh, rokavice proti urezninam, ščitnike za noge in varnostne čevlje. Žago držite z obema rokama, nikoli nad rameni. Osebe in živali naj bodo oddaljene več kot 15 m. Ne delajte na lestvi.

Kako očistiti in vzdrževati verižno žago?

Odstranite baterijo. Očistite verigo s krtačo, obrišite ohišje s suho krpo. Po vsakem čiščenju preverite zavoro verige. Po potrebi nabrusite verigo in jo zamenjajte, če je obrabljena.

Kako varno prevažati verižno žago?

Odstranite baterijo. Zategnite zavoro verige. Namestite zaščito verige. Nosite jo za sprednji ročaj, vodilna letev naj bo obrnjena nazaj. Za daljše prevoze izpraznite rezervoar za olje.

Kako shraniti verižno žago za daljše obdobje?

Odstranite baterijo, zategnite zavoro verige, namestite zaščito verige. Izpraznite olje verige. Namažite verigo, da preprečite rjo. Shranite na suhem in zračnem mestu, zaščiteno pred jedkimi snovmi.

Kaj storiti, če se verižna žaga ne zažene?

Preverite, ali je baterija napolnjena in pravilno vstavljena. Če je baterija pokvarjena, jo zamenjajte. V primeru pregrevanja pustite, da se ohladi. Oglejte si tabelo za odpravljanje težav v navodilih.

Kakšna je garancija za verižno žago Kärcher CS 40036 Bp?

Garancija krije napake materiala in izdelave v skladu s pogoji, ki veljajo v vaši državi. Obrnite se na svojega distributerja ali pooblaščeni servisni center z računom o nakupu.

NAVODILA ZA UPORABO CS 40036 Bp Kärcher

Zašcitno oblačilo 303

Opis naprave 304

Montaza. 304

Zagon 304

Obratovanje 304

Transport 306

Skladišcenje 307

Nega in vzdrrzevanje 307

Pred prvo uporabo naprave preberite ta varnostna na-

vodila, originalna navodila za uporabo, varnostna navodila, priložena paketu akumulatorskih baterij, in priložena originalna navodila za uporabo paketa akumulatorskih baterij/polnilnika. ter jih upostevaljte. Knjižice shranite za kasnejso uporabo ali za naslednjega uporabnika.

Poleg napotkov v navodilih za uporabo upoštevajte tudi splošne zakonske predpise o varnosti in preprečevanju nasreč.

Varnostna navodila

Pri delu z verižnimi Žagami
obstaja zelo velika nevarnost
poskodb, saj so hitrosti verige
zelo visoke, zobje Žage pa zel
lo ostri. Pri delu z verižnimi
žagami je nujno treba upošte-

vati varnostne ukrepe in pra-vila ravnanja.

Poleg navedenih varnostnih na-vodil upoštevajte tudi krajevne predpise o varosti in usposab-ljanju, nth. predpise uradov,Poklicnih združenj ali socialnih skladov. Uporaba verižnih zag je lahko Časovno omejena z lokal-nimi predpisi (cas v dnevu ali glede na letni Čas). Upoštevajte lokalne predpise.

Stopnje nevarnosti

NEVARNOST

• Označuje neposredno nevar-nost, ki lahko povzroci težke telesne poškodbe ali smrt.

△OPOZORILO

Oznacuje potencialno nevarno situaciono, ki lahko povzroci teze telesne poškodbe ali smrt.

PREVIDNOST

• Oznacuje potencialno nevarno situaciono, ki lahko povzroci lahke telesne poškodbe.

POZOR

• Označuje potencialno nevarno situacijo, ki lahko povzroci materialno škodo.

Splošna varnostna navodila za elektricna orodja

△OPOZORILO

• Preberite vse varnostne napo tke in vsa navodila.

Neupoštevanje varnostnih napotkov in navodil lahko povzroči elektrčni udar in/ali hude poskodbe. Vse varnostne na-

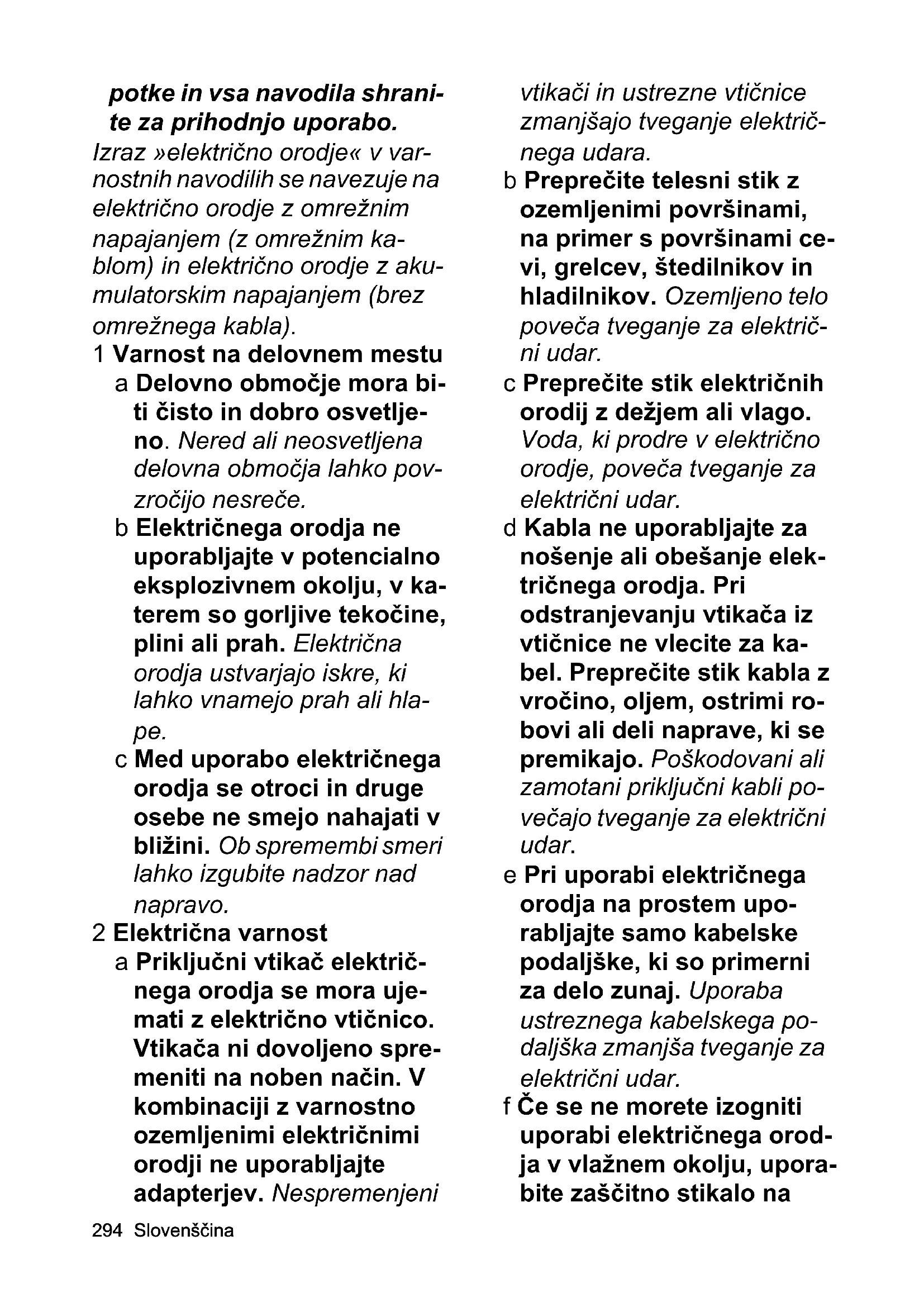

potke in vsa navodila shrani- te za prihodnjo uporabo.

Izraz »elektricno orodje « v var-nostnih navodilih se navezuje na elektricno orodje z omreznim napajanjem (z omreznim kablom) in elektricno orodje z akumulatorskim napajanjem (brez omreznega kabla).

1 Varnost na delovnem mestu a Delovno območje mora biti Čistno in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko povzročijo nesreće.

b Elektricega orodja ne uporabljaje v potencialno eksplozivnem okolju, v katerem so gorljive tekocrine, plini ali prah. Elektrica orodja ustvarjao iskre, ki lahko vnamejo prah ali hlape.

c Med uporabo elektricnega orodja se otroci in druge osebe ne smejo nahajati v blizini. Ob sprembi smeri lahko izgubite nadzor nad napravo.

2 Elektricna varnost

a Priključni vtikač elektric- nega orodja se mora ujemati z elektricno vtičnico. Vtikača ni dovoljeno spremeniti na noben način. V kombinaciji z varnostno ozemljenimi elektricnimi orodji ne uporabljajte adapterjev. Nespremenjeni

vtikači in ustrezne vticnice
zmanjsajo tveganje elektric-
negā udara.

b Preprečite telesni stik z ozemljenimi površinami, na primers površinami cevi, grelcev, štedilnikov in hladilnikov. Ozemljeno telo poveča tveganje za elektricni udar.

c Preprečite stik elektricnih orodij z dežjem ali vlago. Voda, ki prodre v elektricno orodje, poveča tveganje za elektricni udar.

d Kabla ne uporabljaje za noosenje ali obešanje elektricnega orodja. Pri odstranjevanju vtikača iz vtičnice ne vlecite za kabel. Preprečite stik kabla z vročino, oljem, ostrimi robovi ali deli naprave, ki se premikajo. Poškodovani ali zamotani priključni kabli povecajtveganje za elektricni udar.

e Pri uporabi elektricnega orodja na prostem uporabljaje samo kabelske podaljske, ki so primerni za delo zunaj. Uporaba ustreznegakabelskega podaljska zmanjsa tveganje za elektricni udar.

f Če se ne morete izogniti uporabi elektricnega orodja v vražnem okolju, upora-bite zašcitno stikalo na

okvarni tok. Uporaba zaščitnega stikala na okvarni tok zmanjša tveganje za elektrčni udar.

3 Varnost oseb

a Pri uporabi elektricnega orodja bodite pozorni. Elektricnega orodja ne uporabljaje, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek ne- pozornosti med uporabo elektricnega orodja lahko povzroci hude poškodbe.
b Vedno nosite osebno zašcitno opre mo in zašcitna očala. Osebna zašcitna oprema, npr. protiprašna maska, nedrsljivi varnostni Čevlji, zašcitna Čelada ali zašcitta sluha, glede na vrsto in uporabo elektrčega orodja zmanjsa tveganje za elektrčni udar.
c Preprečite nenameren zagon. Pred priključitvijo elektricnega in/ali akumulatorskega napajanja, dviganjem ali nošenjem zagotovite, da je elektricno orodje izklopljeno. Če imate med nošenjem elektricnega orodja prst na stika-lu aliČe vklopljeno napravo priključite na elektricno napajanje, lahko to povzroci nasrečo.
d Pred vklopom elektricne-ga orodja odstranite orod-

ja za nastavitev ali vijačne ključe. Orodje ali ključ na vrtečem se delu naprave lahko povzroči poskodbe.
e Izogibajte se neobicajni drzi telesa. Poskrbite, da boste trdno stali na mestu in vedno ohranjte ravnotežje. Tako lahko bolje nadzorujete elektricno orodje v nepričakovani situaciji.
f Nosite ustrezna oblačila. Ne nosite ohlapnih oblačil ali nakita. Preprečite stik las, oblačil in rokavic z deli, ki se premikajo. Premi-kajovi se deli lahko zagrabijo ohlapna oblačila, rokavice, nakit ali dolge lase.
g Zagotovite ustrezno pri-ključitev in pravilno upora-bo potencialno namesčenih naprav za sesanje prahu in prestreznje. Uporaba naprave za sesanje prahu lahko zmanjša nevarnosti, ki jih povzroča prah.

4 Uporaba elektricnega orodja

a Naprave ne preobreni te. Za delo uporablajte sa mo namensko elektricno orodje.Delo z ustreznim elektricnim orodjem bo preprostejse in varnejse v navenem območjuzmogljivosti.

b Ne uporabljaje elektricne-ga orodja, ki ima okvarjeno stikalo. Elektricno orodje, ki ga ni mogoce izklopiti, je nevarno in ga je treba popraviti.
c Pred nastavljanjem ali od-laganjem naprave in zamenjavo cribora izvlecite vtikač iz vtčnice in/ali od-stranite akumulatorsko baterijo. Ta varnostni ukrep prepreci nenamerni zagone elektricnega orodja.
d Elektricna orodja, ki jih ne uporablajte, morajo biti zunaj dosega otrok. Osebam, ki niso beznanjene z napravo ali niso prebrala teh navodil, ne dovolite uporabe naprave. Elektricna orodja so nevarna, ce jih uporabljo neizkušene osebe.
e Elektricna orodja skrbno negujte. Preverite, ali gibljivi deli brezhibno delujejo in se ne zatikajo. Preverite, ali so deli zlomljeni ali poškodovani. Zagotovite, da elektricno orodje brezhibno deluje. Poškodovane dele popravite pred uporabo naprave. Slabo vzdřevana elektricna orodja so vzrok stevilnih hesreć.
f Rezalna orodja morajo biti ostra in Čista. Skrbno nego-

vana rezalna orodja z ostrimi rezalnimi robovi se manj za-tikajo in omogocajo lažje vodenje.

g Elektricno orodje, pribor, vstavljiva orodja itd. uporabljaje skladno s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo je treba izvesti. Uporaba elektrichnih orodjih za drugačne namene uporabe od predvidenih lahko povzroci nevarne situaci- je.

5 Uporaba in nega paket akumulatorskih baterij

a Paket akumulatorskih baterij polnite samo s polnilniki, ki jih je odobril proizvajalec. Polnilniki, ki niso primerni za ustrezen paket akumulatorskih baterij, lahko povzrocijo požar.
b Napravo uporabljaje sa-mo z ustreznim paketom akumulatorskih baterij. Uporaba drugega paketa akumulatorskih baterij lahko povzroci poškodbe ali požar.
c Preprečite stik paketa akumulatorskih baterij, ki ga ne uporabljajte, s kovinskimi predmeti kot sosponke, kovanci, ključi,Žeblji, vijaki ali drugimimajhnimi kovinskimi predmeti, ki lahko povzroćijo

kratki stik. Kratek stik lahko povzroci požar ali eksplozijo.

d V dolocenih okolischinah lahko iz paketa akumulatorskih baterij iztece tekocina. Preprecite stik s tekocino. Pri stiku s tekocino, jo temeljito sperite z vodo. Ob stiku tekocine z očmi takoj poiscite zdravniško pomoč. Baterijska tekocina lahko povzroci izpušcaje in pekočo kožo.

6 Servis

a Elektricno orodje sme popraviti samo usposobljen strokovnjak. Pri popravilu sme uporabiti samo originalne nadomestne dele. S tem je naprava se naprej varna.

Dodatna splošna varnostna navodila

Napotec Vnekaterih regijah lahko predpisi omejujejo uporabo te naprave. Posvetujte se z lokalnimi organi.

NEVARNOST · Smrtna nevarnost zaradi ureznin, ki so posledica nenadzorovanih premikov naprave. Dele telesa drzte stran od gibljivih delov.

• Nevarnost telesnih poškodb zaradi izvrženih ali padlih predmetov. Naprave nikoli ne uporabljajte,Če se v območju 15 m od mesta dela nahajajo osebe,

zlasti otroci, aliŽivali. Napravene smete spreminjati.

OPOZORILO • Otroci in osebe, ki niso seznanjene s temi na-vodili, ne smejo upravljati tenaprave. Lokalni predpisi lahko omejujejo starost upravljavca.

• Za prepoznavanje morebitnih nevarnosti potrebujete neoviran pogled na delovno območje. Napravo uporabljajte samo pri dobri osvetlitvi. - Pred obratovanjem se prepričajte, da naprava, vsi upravljalni elementi, vključno z verižno zavoro, in varnostne naprave delujejo pravilno. Preverite morebitne ohlapne zapore in se prepričajte, da so vsi šcitniki in držala pravilno pritrjeni. Naprave ne uporabljajte, če naveneni elementi niso v brezhinem stanju. - Naprave nikoli ne uporabljajte, če se stikalo naprave na ročaju ne vklopi ali izklopi pravilno. - Pred uporabo naprave zamenjajte obrabljene ali poskodovane dele. - Nevarnost povratnega sunka zaradi izgube ravnotežja. Izogibajte se neobicičajni drži telesa, poskrbite, da boste trdno stali na mestu, in vedno ohranjajte ravnotežje. - Takoj ustavite napravo in preverite, ali obstaja škoda oz. ugotovite vzrok vibracij, če je naprava padla, prejela udarec ali neobicičajno vibrirala. Škodo popravite

pri pooblaschenem servisu ali za-menjaje napravo.

△PREVIDNOST • Pri upravljanju naprave nosite popolno zašcito za oči in ušesa, močne in trdne rokavice in zašcito za glavo. Pri prasnem delu nosite masko za obraz. • Pri delu z napravo nosite dolge, težke hlac, trdno obutev in dobro prilegajocse se rokavice. Nikoli ne delajte bosi. Ne nosite nakita, sandal ali kratkih hlac. • Obstaja nevarnost poskodb, če gibljivi deli naprave zagrabijo ohlapna oblačila, lase ali nakit. Preprečite stik oblačil in nakita z gibljivimi deli stroja. Dolge lase spnite nažaj. • Zašcita sluha lahko omeji vašo sposobnost slišati opozorilne zvoke, zato bodite pozorni na morebitne nevarnosti v blizini in v delovnem območju. • Uporabljajte samo pribor in nadomestne dele, ki jih je odomobil proizvajalec. Originalni pribor in originalni nadomestni deli zagotavljo varno in nemoteno delovanje naprave.

Varnostna navodila za verižne Žage

Med tekom verižne Žage ne priblizujte delov telesa verigi. Pred zagonom verižne Žage zagotovite, da se veriga nicesar ne dotika. Pri deluz verižno Žago lahko trenutek nepazljivosti povzroci, da veri

ga zgrabi oblačilo ali del telesa.

Verižno Žago vedno držite s svojo desno roko za zadnji ročaj, z levo roko pa za sprednji ročaj. Držanje verižne Žage na obraten način poVeča nevarnost telesnih poškodb in zato ni dovoljeno.
- Elektricno orodje je dovoljen no držati samo za izolirane povrsine, ker se verižna za-ga lahko dotakne skritih vodnikov. Če se verižnaŽaga dotakneŽice pod elektricno napetostjo, so pod elektricno napetostjo tudi kovinski deli elektricnega orodja in uprav-ljavec lahko utrpi udar elektric-ega toka.
- Nosite zašcitna očala in zaščito sluha. Priporočamo šedrugo zašcitno opremo za glavo, roke, noge in stopala. Ustrezno zašcitno oblačilo zmanjsuje nevarnost telesnih poškodb zaradižaganja in nepričakovanega dotikaŽagini verige.
Z verižno Žago ne delajte na drevesu. Pri delu na drevesupreti nevarnost telesnih poškodb.
- Vedno pazite načvrsto stojin uporabljaje verižnoŽago samo,Če stojite na trdni, varni in ravni podlagi. Spolzka podlaga ali nestabilno stojisce,npr. lestev,lahko

povzroci izgubo ravnotežja ali kontrole nad verižnoŽago.

Pri zaganju napete veje računajte s tem, da veja udari nazaj. Ko se napetost v lesnih vlaknih sprosti, lahko napeta veja udari upravljavca in/ali povzroci, da upravljavec izgubi kontrolo nad verižnoŽago.
Posebej previdni bodite priŽaganju podrasti in mladih dreves. Tanek les se lahko zatakne vŽagino verigo in vas udari ali vrže iz ravnotežja.
Verižno Žago prenašajte v izklopljenem stanju s prijemom sprednjega ročaja ta-ko, da je veriga obrnjena stran od vašega telesa. Pri transportu ali hrambi verižne Žage vedno namestite zašcitniPokrov. Skrbnopravnanje z verižno Žagozmanjsuje nevarnost namernegadotika z vrtečo severigo.
- Upoštevajte navodila za mazanje, napenjanje verige in menjavanje pribora. Nestro-kovno napeta ali namazana veriga se lahko pretrga ali poVeča nevarnost nastanka povratnih udarcev.
- Ročaji morajo biti suhi in Čisti ter brez olja in masti. Mastni, z oljem onesnaženi ročaji so spolzki in povzročijo izgubo kontrole.

• Zagajte samo les. Ne uporablajte verižne Žage za dela, za katera ni namenjena. Primer: ne uporablajte verižne Žage za Žaganje umetne mase, zidu ali gradbenih materialov, ki niso iz lesa. Uporaba verižne Žage za ne-namenska dela lahko povzroči nevarna stanja.

Vzroki in preprečevanje povratnih udarcev

Povratni udarec lahko nastane,
Če se konica meča dotakne
predmeta ali Če se les upogne in
blokiraŽagino verigo medŽaganjem.

Dotik s konico meça v nekaterih primerih lahko povzroci nena-dno, nazaj usmerjeno silo, pričemer mec udari navzgor in v smeri upravljavca.

BlokiranjeŽagine verige na zgornjem robu meča lahko povzroči, da mec močno udari nazaj v smeri proti upravljavcu.

Vsaka od teh reakcjihahko povzroci, da izgubite kontrolo nad ago in se morda tezko poskodujete. Ne zanaasajte se izključno na varnostne naprave, ki so vgrajene na verižni agi. Kot uporabnik verižne age morate izvajati razne ukrepe, da bo va-se delo varno in brez telesnih poškodb.

Povratni udarec je posledica napacne ali pomanjkljive uporabe

elektricnega orodja. Prepreci ga je mogoce s primernimi varnostnimi ukrepi, ki so opisani v nadaljevanju:

Zobema rokama cvrsto držite ročajeŽage, pri Čemer presti objemajo ročaje. S telesom in rokami zavzemite položaj, v katerem boste kos silam zaradi povratnih udarcev. Z izvedbo primernih ukrepopov upravljavec lahko obvlada sile zaradi povratnih udarcev. Nikoli ne izpustite verizneŽage.
- Izogibajte se neobičajni drži telesa in ne Žagajte nad visi-no ramen. S tem se izognete nenamernemu dotiku konice meča s predmeti in si omogocite boljso kontrlo nad verizno Žago v nepričakovanih okolisčinah.
- Uporabljaje samo nadomstne meće in verige, ki jih predpisuje proizvajalec. Neprimerni nadomstne meci in verige lahko povzroćijo pretrganje verige in/ali povratni udarec.
Upoštevajte navodila proizvajalca glede ostrenja in vzdhrževanjaŽagine verige. Prenizek omejilnik visine poVeča nevarnost za nastanek povratnih udarcev.

Dodatna varnostna navodila za verižneŽage

Napoteck Družba Kärcher pri-poroča, da med prvo uporabo deblaŽagate na kozi zaŽaga-nje. Ko uporabljate verižnoŽago, imejte pri sebi komplet za prvo pomoč za velike rane in pri-pomoček, s katerim lahkoPokličete pomoč.V blizini raj bo večji in obsežnejsi komplet za prvo pomoč.

OPOZORILO · Pred uporabo naprave zagotovite trdno podlago, cist delovni prostor in načrtujte pot za umik pred padajočimi vejami. · Pazite na dim, ki nastane zaradi mazalnega olja, inŽagovino. Po potrebi nosite masko ali dihalni aparat. · Verižno Žago vedno držite z obema rokama. Ročaje držite s palcem naeni strani, z ostalimi prsti pa na drugi strani. Zadnji ročaj trdno držite z desno roko, sprednji pa z levo. · Nevarnost telesnih poškodb. Naprave ne spreminjajte. Naprave ne uporabljajte za pogon priključnih delov ali naprav, ki jih proizvajalec naprave ne priporoča. · Preden napravo vklopite, se prepričajte, da se verigaŽage ne dotika nobenih predmetov. · Če napacno napeta verigaŽage skovi iz vodi-la, lahko pride do huidih telesnih poškodb ali smrti. Pred vsako uporabo preverite napetost verige. Dolžina verige je odvisna od

temperature. Prepričajte se, da so vsi ščitniki, ročaji in zobata opora pravilno pritrjeni in v dobrem stanju. Hude poškodbe zaradi nepravlīna ravnanja pri delu:

Pri delu z verižno Žago morate biti ves Čas pozorni in imeti nadzor nad svojim delovnim prostorom. Velikost delovnega prostora je odvisna od naloge, ki jo je treba opraviti, in velikosti drevesa ali obdelovanca. Za podiranje drevesa potrebujete večji delovni prostor kot nth. za krajšanje.
- Nikoli ne Žagajte v položaju, ko je vaše telo v isti liniji z vodilom in verigo. Tako zmanjsa-te tveganje, da bi vas pri povratnem sunku veriga udarila po glavi ali telesu.
Pri zaganju zage ne premikajte naprej in nazaj, pač pa pusite, da veriga opravi svoje delo; pazite, da je veriga ostra, ter je ne potiskajte skozi rez.
- Na koncu reza ne pritiskajte naŽago. Bodite pripravljeni, daŽago razbremenite, ko je les prežagan.
- Verižne Žage ne ustavite med postopkom Žaganja. Pustite, da Žaga deluje, dokler rez ni dokončan.
- Seznanite se z novo verižno Žago, tak do naredite preproste reze v varno podprtem lesu. To

ponovite, ce verižneŽage dlje Časa ne uporabljate. Ne Žagaje trte in/ali grmovja s premerom manj kot 75 mm. Izklopite napravo, zategnite verižno zavoro, odstranite paket akumulatorskih baterij in se prepričajte, da so vsi gibljivi deli popolnamaustavljeni:

Pred cischenjem naprave ali odstranitvijo blokade.
- Napravo pustite brez nadzora.
Pred montažo ali odstranjevanjem priključnih delov.
Pred preverjanjem, vzdrrzevanjem ali delom na napravi.

PREVIDNOST • Verižna za-ga je težka naprava. Ljudje, ki uporabljajo verižno Žago, mora-jo biti v dobrem fizicnem stanju in zdravi. Morajo imeti dober vid, biti okretni ter imeti ravnotežje in ročne spretnosti. Če ste v dvomih, verižne Žage ne uporabljaj-te. • Pri delu z napravo vedno nosite varnostno Čelado z rešet-kastim vizirjem, da zmanjsate tveganje za poškodbe zaradi udarca v obraz in glavo pri povratnem sunku.

Preostala tveganja

△OPOZORILO

Tudi ce se naprava uporablja, kot je predpisano, OSTanejo nikatera preostala tveganja. Pri uporabi naprave se lahko pojavijo naslednje nevarosti:

Vibracije lahko povzrocijo poskodbe. Za vsako delo uporabljaje pravo orodje, uporabljaje predvidene rocaje in omejite delovni cas in iz-postavljenost.
- Hrup lahko povzroci okvaro sluha. Nosite zašcitio za ušesa in omejite obremenitev.
- Ureznine ob stiku z izpostav-ljenimi zobmi verigeŽage.
- Ureznine zaradi nepredvidenih, nenadnih premikov ali povratnega sunka vodila.
- Ureznine/nevarnost prodiranja delov, ki letijo stran od verigeŽage.
- Poškodbe, ki jih povzročajo odbiti predmeti (žagovina, dropci).
Vdihovanje prahu in delcev.
Stik koze z mazivom/oljem.

Zmanjsanje tveganja

△PREVIDNOST

Dalgsha uporaba naprave lahko povzroci motnje prekrvavitve rok zaradi vibracij. Splošno veljavnega trajanja uporabe ni mogoče dolociti, sjnanj vpliva vec dejavnikov:
- Osebno nagnjenje k slabi prekrvavitvi (pogosto hladni prsti, mravljinci v prstih).
Nizka temperatura okolice. Nosite tople rokavice za zašci-to rok.
- Ovirana prekrvavitev zaradi močnega držanja.

• Neprekinjena uporaba je bolj škodljiva kot uporaba s pre-mori.

Če se pri redni dolgotrajni uporabi vedno znova pojavljao simptomi, kot so mravljinci v prstih in hladni prsti, poščite zdravniško pomoč.

Namenska uporaba

NEVARNOST

Nenamenska uporaba

Smrtna nevamost zaradi ureznin

Napravo uporabljajte samo v skladu z namenom uporabe.

• Verižna Žaga je primerna za komercialno uporabo.
• Verižna Žaga je namenjena samo za delo na prostem.
• Iz varnostnih razlogov je treba verižno Žago vedno Čvrosto držati z obema rokama.
• Verižna Žaga je bila razvita za Žaganje manjsih in vecjih vej, debel in tramov. Rezalna dolžina vodila doloca največji možni premer Žaganega materiala.
• Verižna Žaga se sme uporabljati samo za rezanje le-sa.
• Verižne Žage ne uporabljajte, ko je okolica mokra ali ko dežuje.
• Verižno Žago uporabljajte samo v dobro osvetljeni okolici.
• Predelave ali spremembe naprave, ki jih ni odobril proizvajalec, so iz varnostnih razlogov prepovedane.

Vsaka druga uporaba je nedovoljena. Za nevarnosti, ki nastanejo zaradi nedovoljene uporabe, odgovarja uporabnik.

Varovanje okolja

Materiali embalaže se lahko reciklirajo. Embalazo odstranite na okolju varen način.

Elektricne in elektronske naprave vsebujejo dragocene materiale z moznostjo recikliranja, pogosto pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napacni uporabi ali napačem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub temu potrebni za pravalno delovanje naprave. Naprave, označene s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na splletnem naslovu: www.kaercher.com/REACH

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nadomestne dele, ki zagotavljo varno in nemoteno delova-nje naprave.

Informacije o priboru in nadomestnih delih najdete na splteinem naslovu www.kaercher.com.

Obseg dobave

Obseg dobave je upodobljen na embalazi. Pri odstra-njevanju ambalaze preverite, ali je vsebina popolna. Ce manjka pribor ali ce so med transporte nastale po-skodbe, obvestite prodajalca.

Varnostne naprave

PREVIDNOST

Manjkajoče ali poškodovane varnostne naprav

Varnostna navodila so namenjena vasi varnosti.

Varnostnih navodil nikoli ne spreminjaje in jih vedno upostevestajte.

Veriga z majhnim tveganjem povratnegasunka

Veriga z majhnim tveganjem povratnega sunka zmanjsuje verjetnost povratnega sunka.

Rezalni zobe (oprijemni nozi) pred vsakim zobom zagepreprecujejo, da bi se zobe zagapevrec globoko vdirali v obmoce povratnegasunka, s cimer se zmanjsa moč povratnegasunka.

Pri brusenju verige obstaja nevarnost, da ta varnostna funkcija ne deluje vec. Ce sezmogljivost zage poslabsa, je treba verigo iz varnostnih razlogov zamenjati. Za nadomestne dele uporabljaje samo kombinaciov vodila in verige, ki jo priporoca proizvajalec.

Vodila

Pri vodilih, katerih konice imajo majhen polmer, je tveganje za povratni sunek obicajno manjse.

Zato za nalogo uporabite vodilo z ujemajo se verigo, ki je ravno dovolj dolga. Daljsa vodila povecajo verjetnost izgube nadzora med zaganjem.

Pred vsako uporabo preverite napetost verige (glejte poglavje Preverite napetost verige). Ce napetost verige ni pravilno nastavljena, pri zaganju manjsih vej (tanjsih od celotne dolzine vodila) obstaja vecje tveganje za pa-dec verige.

Lovilec verige

Ce se veriga zrahlja ali raztrga, lovilec verige prepreci, da bi veriga odletela v smeri uporabnika.

Zobata opora

Integrirana zobata opora se lahko uporabi kot vrtišće za zagotavljanje stabilosti verižneŽage med rezom.

Pri zaganju napravo pritiskajte naprej, dokler zatiči ne prodrejo v rob lesa. Če se zadnji ročaj premakne navzgor ali navzdol v smeri reza, se fizicki napor pri delu z verizno zago zmanjsa.

Verižna zavora

Verižne zavore se v primuru nevarnosti uporabljajo za hitro zaustavitev verige.

Ce se verizna zavora za rochno zaicito/rocico pritisne v smerivodila,se mora veriga takoj zaustaviti.

Verižna zavora ne more preprečiti povratnega sunka, vendar zmanjsa tveganje za poškodbe,Če vodilo v primeru povratnega sunka zadene uporabnika.

Pred vsako uporabo naprave je treba preveriti pravilno delovanje verizne zavore (glejte poglavje Preverjanje delovanja verizne zavore).

Simboli na napravi

Splošni opozorilni znaki

	Pred zagonom preberite navodila za uporabo in vsa varnostna navodila.
	Pri uporabi naprave nosite primerno zaš-čito za glavo, oči in sluh.
	Pri delu z napravo nosite nedrseće var-nostne Čevlje.
	Pri delu z napravo nosite nedrseće in tr-pežne rokavice.
	Živiljenjska nevarnost zaradi povratnega sunka verižne Žage. Predmetov, ki jih boste Žagali, se nikoli ne dotikajte s koni covodila.
	Živiljenjska nevarnost zaradi nenadzoro-vanih premikov verižne Žage. Verižno Ža go vedno držite z obema ropama.
	Živiljenjska nevarnost zaradi nenadzoro-vanih premikov verižne Žage. Naprave nikoli ne držite samo z eno roko.
	Naprave ne izpostavljaje dežju ali vlagi.
105dB	Zagotovljena raven zvočnega tlaka, na-vedena na etiketi, znaša 105 dB.
	Verižna zavora se sprosti.
	Verižna zavora je zategnjena in veriga Žage je blokirana.
	Mazanjevodila in verige
	Obrnite za prilagoditev napetosti verige: + = napenjanje verige - = sprešanje verige
	Smer teka verige (oznaka je podPokro-vom)

Zašcitno oblačilo

NEVARNOST

Smrtna nevarnost zaradi ureznin. Pri delu z napravo nosite ustrezna zašcitna oblačila. Upostevojte krajevne predpise o preprečevanju nasreč.

Zašcita za glavo

Pri delu z napravo nosite primerno varnostno celado, ki ustreza standardu EN 397 in ima oznako CE.

Pri delu z napravo nosite zašcitio za sluh, ki ustreza standardu EN 352-1 in ima oznako CE.

Za zašćito pred letečimi drobci nosite primerna zašćtina očala, ki ustrezajo standardu EN 166 ali imajo oznako

CE. Lahko pa nosite vizir za celado, ki ustreza standardu EN 1731 in ima oznako CE.

Zašcitne Čelade z integrirano zašcit o za sluh in vizirjem so na voljo pri specializiranih prodajalcih.

Jopič za delo z verižno Žago

Pri delu z napravo nosite jopič za delo z verižno Žago za zašćito zgornjega dela telesa, ki ustreza standardu EN 381-11 in ima oznako CE.

zašcitne rokavice

Pri delu z napravo nosite ustrezne zašcitne rokavice zašcitopo pred urezninami, ki ustrezajo standardu EN 381-7 in imajo oznako CE.

Zasčita nog

Pri delu z napravo nosite ustrezne šcitnike za noge, ki ustrezajo standardu EN 381-5 in imajo oznako CE.

Varnostni cevlji

Pri delu z napravo nosite nedrsece varnostne cevlje, ki ustrezajo standardu EN 20345 in so označeni s silko verižneŽage.To zagotavlja, da so varnostni cevlji v skladu s standardom EN 381-3.

Ce verizno zago uporabljate samo obcasno, ce so tla ravna in je malo nevarnosti, da bi se v grmovju spotak-nili ali zataknili, lahko uporabite zašcitne Čevlje z jeklenimi sprednjimi kapicami in zašcitnimi gamašami, ki ustrezajo standardu EN 381-9.

Opis naprave

V teh navodilih za uporabo je opisana vsa mozna oprema. Odisno od modela se obsegi dobave razlikujejo (gleje pakiranje).

Sliko si oglejte na strani s sikami Slika A

① Pokrov rezervoorja z oljem za verigo
② Veriga
③Vodilo
4 Pokrov
⑤ Pokrov matice
6Napenjalni vijk za verigo
7Zobata opora
8 Lovilec verige
9Verižna zavora za ročno zašcito/ročico
10Rocaj, spredaj
Tipka za sprostitev paketa akumulatorskih baterij
12 Tipska plościca
13Deblokimi gumb stikala naprave
(14)Ročaj, zadaj
Stikalo naprave
(16) Sesterokotni ključ z izvijačem
⑦ Schecknikverige
^18 Paket akumulatorskih baterij Battery Power+ 36V
19*Hitri polnilnik Battery Power+ 36V

• opcijsko

Paket akumulatorskih baterij

Napravo Iahko uporabljate s paketom akumulatorskih baterij 36 V Kärcher Battery Power.

Montaža

Namešanje verige in vodila

PREVIDNOST

Ostra veriga

Ureznine

Pri vseh delih na verigi nosite zašcitne rokavice.

1. Odvijte matice in odstranitePokrov. Slika B
2. Verigo namestite na vodilo. Pri tem upostevajte smer vrtenja verige.

Slika C

1. Verigo namestite okoli zobnika in vstavite vodilo. Slika D
2. NamestitePokrov in ohlapno pritrdite matice. Slika E
3. Nastavite napetost verige (gleje poglavje Nastavi- tev napetosti verige).
4. Namestite šcitnik za verigo. Slika F

Zagon

Napolnite rezervaor z oljem za verigo

1. Po potrebi očistite Žagovino in umazanijo na območju okoli odprtine za polnjenje.
2. OdstranitePokrovrezervoarja za olje verige. Slika G
3. Pocasi nalije olje za verigo v rezervoor. Slika H
4. Če je potrebno, razlito olje za verigo popivnajte s kr-po.
5. Zaprite rezerovoar z oljem za verigo s Pokrovom.

Preverite napetost verige

PREVIDNOST

Ostra veriga

Ureznine

Pri vseh delih na verigi nosite zašcitne rokavice.

1. Odstranite zašcito verige. Slika I
2. Previdno povlecite verigo.

Slika J

Razdalja med vodilom in verigo mora znašati ca. 6,5 mm.
3. Če je potrebno, prilagodite napetost verige (glejte poglavje Nastavitev napetosti verige).

Namestitev kompleta akumulatorskih baterij

1. Paket akumulatorskih baterij potisnite v nastavek naprave, da se slišno zaskovi. Slika K

Obratovanje

Osnovno delovanje

1. Preverite poskodbe drevesa in veg, kot je npr. gniloba.
2. Odstranite zašcito verige.
3. Napravo trdno drzite z obema rokama.

Vklop naprave

1. Verižno zavoro za ročno zašćito/ročico povlecite v smeri ročaja.

Slika L

Verižna zavora se sprosti.

1. Pritisnite gumb za odklepanje na stikalu naprave. Slika M
2. Pritisnite stikalo naprave. Naprava se vključi.

Prekinitev obratovanja

1. Sprostite stikalo naprave.

1. Verižno zavoro za ročno zašcito/ročico potisnite proti vodilu.

Slika N

Verižna zavora je zategnjena in verigaŽage je bloki-rana.

1. Paket akumulatorskih baterij odstranite iz naprave (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).

Delovne tehnike

Delovni položaj

NEVARNOST

Nenadzorovana gibanja verižneŽage

Smrtna nevarnost zaradi ureznin

Pred zaganjem nacrtujte rez in prepoznajte nevarnosti. Verizno zago vedno trdno drzite z obema rokama.

Verižne zage ne vodite po telesni osi.

Slika O

• Verižno Žago USmerite na stran telesa takó, da noben del telesa ne sega v območje gibanja verižne Žage.
• Ohranjaje Čim večjo razdaljo od Žaganega materia-la.
• Nikoli ne delajte na lestvi ali stojte na drevesu.
• Nikoli ne delajte na nestabilnih lokacijah.

Smrtna nevarnost zaradi ureznin

Pred zaganjem nacrtujte rez in prepoznajte nevarnosti.

Verižno Žago vedno trdno držite z obema rokama.

Pri vlečenju/povratnem sunku gre za učinek, ki se načeloma zgodi v nasprotni smeri teka verige naŽaganem materialu.

Slika P

1Vlechenje

② Povratni sunek

Ko se pri zaganju veriga zage s spodnjo stranjo vodila -rez naprej - zatakne ali naleti na trden del v lesu, lahko pride do sunkovitega potega verizne zage do materiala za zaganje.

Da se izognete vlecenju, zobato oporo vedno varno nastavite.

Ko se pri zaganju veriga zage z zgornjo stranjo vodila - povratni rez - zatakne ali naleti na trden del v lesu, lahko verizna zaga udari nazaj v smeri uporabnika.

Da se izognete povratnemu sunku:

• Ne zataknite zgornjega dela vodila.
  Vodila v rezu ne obraçaje.

Povratni sunek

NEVARNOST

Nenadzorovana gibanja verižneŽage

Smrtna nevarnost zaradi ureznin

Pred zaganjem nacrtujte rez in prepoznajte nevarosti.

Verižno zago vedno trdno držite z obema rokama.

Pri povratnem sunku se verižna Žaga nenadoma in nenadzorovano premakne v smeri uporabnika.

Do povratnega sunka npr. pride, ko verižna Žaga v zgornjem območju konicevodila za Žaganje Nehote naleti na oviro ali je ujeta.

Sika Q

• Verižno Žago vedno držite takto, da lahko vzdři povratne sile. Verižne Žage ne izpustite.
  Pri zaganju se ne nagibajte prevec naprej.
  Verižne zage ne vodite nad visino ramen.
• Vedno počakajte, da veriga doseže polno hitrost, in Žagajte s polno močjo.
• Ne zagajte z vrhom zage.
• Vodilo vedno vstavite v ze začeti rez izredno previdnostjo.
• Bodite pozorni na položaj debla in na sile, ki lahko zaprejo rezo reza in uklescijo verigo zage.
  Pri odstranjevanju vej nikoli ne zagajte več vej hkrati.
  Delajte le z ostro in pravilno napeto verigo.
• Uporabite verigo z majhnim tveganjem za povratni sunek in vodilo z majhno glavo.

Načrtovanje smeri padca in poti umika

NEVARNOST

Padajoče drevo

Smrtna nevarnost

Dela pri poseku smejo izvajati samo usposobljene osebe.

Pri načrtovanju smeri padca upoštevajte naslednje:

Razdalja do naslednjega delovnega prostora mora biti majmanj 2,5 dolzine drevesa.
- Poseka ne izvajaje v močnem vetru.

Drevo lahko nenadzorovano pade.

Dolocite smer padca na podlagi rasti drevesa, terena (naklona) in vremenskih razmer.
- Drevo vedno spustite v vrzel rasti, nikoli na druga drevesa.

Za vsakega zaposlenega mora biti naCrtovana pot umika. Pri tem velja:

Pot umika načrtujte približno 45^ diagonalno gledena smer padca.

Slika R

• Odstranite ovire s poti umika.
• Na pot umika ne postavlajte nobenega orodja in naprav.
• Ko delate na strmem pobocju, načrtujte pot umika vzporedno s pobocjem.
  Pri uporabi poti umika pazite na padajoce veje in opazujte krosnje.

Priprava delovnega območja na deblu

1. Z delovnega območja na deblu odstranite moteće veje, podrastje in ovire.

1. Temeljito očistite vznožje debla, njr. s sekiro.

Zaradi peska, kamnov in drugih tujkov postane veriga topo.

1. Odstranite velike korenine.

a Korenine odrežite pravokotno.

Slika S

b Korenine prerežite vodoravno.
c Odrezani koreninski del odstranite iz delovnega območja.

Izdelajte zasek

NEVARNOST

Padajoče drevo

Smrtna nevarnost

Dela pri poseku smejo izvajati samo usposobljene osebe.

1. Prepričajte se, da padajoće drevo nikogar ne ogroža. Zaradi hrupa motorja lahko preslišite klice. Na območju poseka se lahko nahajajo samo osebe, ki opravljajo dela pri poseku.

2. Zarezo za padanje naredite pod pravim kotom gledena smer padca.

a Cim blizje tlom naredite vodoravni rez (ob vznoj-ju), na priblizn 1/3 premera debla.

Slika T

b Naredite poševni rez (strešni rez) pod kotom prilizužno 45-60°.

1. Izdelajte zasek.

a Zasek izdelajte vzporedno z rezom ob vznožju in vsaj 50 mm visje.

b Podžagajte le takodalec, da ostane rajmanj 50 mm siroka sctina.

Šćetina preprečuje, da bi se drevo zasukalo in padlo v napacno smer.

Ko se rez podzagovanja pribliza sctini, bi moralodrevo zaeti padati.

1. Ce obstaja nevarnost, da drevo ne bo padlo v zeeleno smer ali se bozasukalo nazaj in zapelo verigo zage, ustavite rez. S klini razsrite rez in spustite drevo v zeeleno smer.
2. Ko drevo začne padati, potegnite verižno Žago iz reza.
3. Izklopite napravo.
4. Zategnite verižno zavoro.
5. Odložite verižnoŽago.
6. Sledite načrtovani poti umika.

Zaganje vpetega lesa

NEVARNOST

Nenadzorovani premiki verižneŽage in Žaganega materiala

Zivljenjsko nevarne ureznine, poskodbe zaradi zagane-ga materiala

Pred zaganjem naCRTujte rez in prepoznajte nevarnosti. Verizno zago vedno trdno drzite z obema rokama Vpeti les pomeni, da se pod napetostjo vlece deblo, vejo, ukoreninjeno deblo ali poganjke drugega lesa.

1. Pazite na vpeti les, saj obstaja nevarnost, da se bo vrnil v prvotni polojazj.

Slika U

1. Vpeti les previdno zagajte s strani pritiska (glejte tudi poglavje Krajsanje napetega debla).

Slika V

Odstranjevanje veg

ANEVARNOST

Povratni sunek

Ziviljensko nevarne ureznine

Pri odstranjevanju veg pazite, da vodilo/veriga ni uk-lešćeno/-a.

△OPOZORILO

Spreminanje porazdelitve teze pri odstranjevanju vej

Nevarnost poškodb zaradi nenadzorovanega gibanja debla

Izberite delovno območje tak, da ne pride do nevar-nosti.

Veje odstranjujte v smeri rasti.

Sika W

• Odstranjujte jih od zgoraj navzdol.
• Večje veje na spodnjem delu pustite kot oporo, da drevo ostane nad tlemi.
• Verižno zago Čim bolj podprite.
  Med odstranjevanjem vej ne stojte na deblu.

• Ne zhagajte s konico vodila.

• Bodite pozorni na veje, ki so napete. Napete veje zagajte od spodaj navzgor.

• Nikoli ne zagaje vec hkrati.
  Z delovnega območja redno odstranjujte odžagane veje.

Krajsanje debla

NEVARNOST

Nenadzorovana gibanja verižneŽage

Smrtna nevarnost zaradi ureznin

Pred zaganjem nacrtujte rez in prepoznajte nevarnosti. Verizno zago vedno trdno drzite z obema rokama.

POZOR

Poskodba verige zaradi stika z zempljo

Pazite, da se veriga ne dotika tal.

1. Verižno Žago postavite na zobato oporo.
2. Deblo enakomerno prežagajte.

Krajsanje napetega debla

NEVARNOST

Nenadzorovano gibanje verižneŽage

Ziviljensko nevarne ureznine

Pri krajsanju napetih debel obvezno upoštevajte vrstni red razbremenilega reza na strani pritiska in ločevalnega reza na napeti strani.

• Deblo je podprto na dveh straneh:

a Za razbremenilni rez na strani pritiska zažagajte deblo na približno 1/3 premera debla z zgornje strani.

Sika X

b Ločevalni rez naredite na napeti strani od spodaj navzgor.

• Deblo je podprto naeni strani:

a Za razbremenilni rez na strani pritiska zazagajte deblo na približno 1/3 premera debla s spodnje strani.

Sika Y

b Ločevalni rez naredite na napeti strani od zgoraj navzdol.

Odstranjevanje paketa akumulatorskih baterij

Napoteck

Paket akumulatorskih baterij pri daljši prekinitvi dela odstranite iz naprave in ga zavarujte pred neodobreno uporabo.

1. Tipko za sprostitev paketa akumulatorskih baterij povlecite v smeri paketa akumulatorskih baterij.

Slika Z

1. Pritisnite tipko za sprostitev paketa akumulatorskih baterij, da sprostite paket akumulatorskih baterij.
2. Paket akumulatorskh baterij odstranite iz naprave.

Prenehanje uporabe

1. Paket akumulatorskih baterij odstranite iz naprave (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).
2. Očistite napravo (glejte poglavje Čišćenje naprave).

Transport

PREVIDNOST

Neuostoševanje teže

Nevarnost telesnih poskodb in materialne skode

Pri transportu upostevejte tezo naprave.

PREVIDNOST

Nenadzorovan zagon

Ureznine

1. Odstranite paket akumulatorskih baterij (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).

2. Verižno zavoro za ročno zašcito/ročico potisnite proti vodilu.

Slika N

Verižna zavora je zategnjena.

1. Namestite ščitnik za verigo.

Slika F

1. Napravo med prenašanjem držite samo za ročaj, obrjena pa nj bo takó, da vodilo gleda nazaj.

2. Za daljse razdalje izpraznite rezervoor za olje za verigo.

a OdstranitePokrovrezervoarja zaolje verige.

Slika G

b Mazalno olje za verigo nalijte v primerno posodo.

c PrivijtePokrovrezervoarja zaolje verige.

1. Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi.

Skladisčenje

PREVIDNOST

Neuostoševanje teže

Nevarnost telesnih poskodb in materialne skode

Pri skladiščenju upostevajte tež naprave.

PREVIDNOST

Nenadzorovan zagon

Ureznine

Pred shranjevamjem odstranite baterijo iz naprave.

Napravo skladisčite samo z namesčeno zašcito verige.

1. Odstranite paket akumulatorskih baterij (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).

2. Verižno zavoro za ročno zašcito/ročico potisnite proti vodilu.

Slika N

Verižna zavora je zategnjena.

1. Namestite šcitnik za verigo.

Slika F

1. Izpraznite rezervoor za olje verige.

a OdstranitePokrovrezervoarja za olje verige.

Slika G

b Mazalno olje za verigo nalijte v primerno posodo.

c PrivijtePokrovrezervoarja zaolje verige.

1. Ce boste napravo skladiščili vec kot en mesec, verigo naoljite, da preprečite rjo.

2. Napravo hranite na suhem in dobro prezračenem mestu. Preprečite stik s korozivnimi snovmi, kot so vrtne kemikalije in sol za odmržovanje. Naprave ne hranite na prostem.

Nega in vzdhrževanje

PREVIDNOST

Nenadzorovan zagon

Ureznine

Pred vsemi deli na napravi vzemite akumulatorsko baterijo iz naprave.

PREVIDNOST

Ostra veriga

Ureznine

Pri vseh delih na verigi nosite zašcitne rokavice.

Ciscenje naprave

1. Odstranite paket akumulatorskih baterij (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).

2. S Čopicem z verige odstranite ostanke Žaganja in umazanijo.

Slika AA

1. Ohisej in rocaje oiciste z mehko, suho krpo.

2. Po vsakem ciscenju preverite delovanje verizne za-vore (gleje poglavje Preverjanje delovanja verizne zavore).

Vzdrzevalni intervali

Pred vsako uporabo

Pred vsako uporabo je treba izvesti naslednje:

• Preverite nivo olja v verigi, po potrebi dolijte olje za verigo (glejte poglavje Napolnite rezervoor z oljem za verigo).
• Preverite napetost verige (gleje poglavje Preverite napetost verige).
  Preverite zadostno ostrino verige, po potrebi verigo zamenjaje (gleje poglavje Menjava verige in vodi-la).
  Preverite, ali je naprava poškodovana.
  Preverite, ali so vsi sorniki, matice in vijaki tesno za-tisnjeni.
• Preverite delovanje verižne zavore (glejte poglavje Preverjanje delovanja verižne zavore).

Po vsakah 5 obratovalnih urah

• Vsakih 5 delovnih ur preverite delovanje verizne za-vore (glejte poglavje Preverjanje delovanja verizne zavore).

Vzdrzevalna dela

Preverjanje delovanja verižne zavore

1. Vklopite napravo.

2. Medtem ko naprava deluje,zasukajte roko na spre-dnjem ročaju, takao da verižno zavoro za ročno zaš-cito/ročico s hrbstnim delom roke potisnete v smeri vodila.

Verižna zavora je zategnjena.

Veriga se mora zaustaviti.

1. Verižno zavoro za ročno zašćito/ročico povlecite v smeri ročaja.

Veriga se mora sprostiti.

Nastavitev napetosti verige

1. Odstranite paket akumulatorskih baterij (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).

2. Odvijte matice naPokrovu.

Slika AB

1. Nastavite napetost verige z vijakom.

Slika AC

1. Preverite napetost verige.

Slika J

Razdalja med vodilom in verigo mora znašati ca. 6,5 mm.

1. Privijte matice naPokrovu.

Menjava verige in vodila

PREVIDNOST

Ostra veriga

Ureznine

Pri vseh delih na verigi nosite zašcitne rokavice.

1. Odstranite paket akumulatorskih baterij (glejte poglavje Odstranjevanje paketa akumulatorskih baterij).

2. Odvijte matice in odstranitePokrov.

Slika AD

1. Odstranite vodilo.

Slika AE

1. Staro verigo in po potrebi vodilo odstranite v skladu s predpisi.
2. Novo verigo namestite na vodilo. Pri tem upostevajte smer vrtenja verige.

Sika C

1. Verigo namestite okoli zobnika in vstavite vodilo. Slika D
2. NamestitePokrov in ohlapno pritrdite matice. Slika E
3. Nastavite napetost verige (glejte poglavje Nastavi- tev napetosti verige).

Pomoc pri motnjah

Motnje imajo pogosto enostaven vzrok, ki ga lahko odpravite sami s pomočjo naslednjega seznama. V primeru dvoma ali pri motnjah, ki niso navedene tukaj, stopite v stik s pooblasćeno servisno službo.

Kapaciteta paketa akumulatorskh baterij se zaradi sta ranja zmanjsije tudi pri ustrezni negi, zato najdlsi mo-zni cas delovanja po dolocenem casu ni vec na voljo niti pri povsem napoljenem paketu akumulatorskh baterij. Ta povav ni pomanjkljivost.

Napaka Vzrok Odpravljanje
Naprava se ne zažene	Paket akumulatorskih baterij je prazen.	● Napolnite paket akumulatorskih baterij.
	Paket akumulatorskih baterij je okvarjen.	● Zamenjaje paket akumulatorskih baterij.
	Paket akumulatorskih baterij ni pravilno vstavljen.	● Paket akumulatorskih baterij potiskajte v nosilec dokler ne zaskoviči.
Naprava se med delova-njem ustavi	Akumulatorska baterija se pregreje	● Prenehajte z delom in počakajte, da se temperatura akumulatorske baterije vrne v normalno stanje.
	Motor se pregreje ● Prenehajte z delom in počakajte, da se mo- tor ohladi.

Garancija

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravljene brezplačno, Če je njihov vzrok napaka v materialu ali napaka pri proizvodnj. Pri uveljavljenu garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali z najblžjo servisno službo.

Naslov naddete na hrbtni strani.

Tehnični podatki

Podatki ozmogljivosti naprave
Obratovalna napetost V	36
Hitrost prostega teka verige	m/s	23
Prostornina rezervaorjarz oljem za ml verigo		160

Ugotovljene vrednosti v skladu s standardom EN 60745-1, EN 60745-2-13
Raven tlaka hrupa LpA	dB(A)	92,9
Negotovost KpA	dB(A)	3,0
Raven zvokovne moči LWA	dB(A)	103,9
Negotovost KWA	dB(A)	1,1
Vrednost tresljaje dvani-roke sprednjega ročaja	m/s2	3,0
Vrednost tresljaje dvani-roke zad- m/s2 njega ročaja	m/s2	3,4
Negotovost K	m/s2	1,5
Mere in masé
Dolžina x širina x višina	mm 904 x	217 x
		261
Dolžina vodila	mm 400
Dolžina reza	mm 340
Razdelitev verige	in	3/8
Teža (brez paketa akumulatorskih kg baterij)		5,0

Pridržujemo si pravico do tehnicih sprememb.

Vrednost tresljajev

△OPOZORILO

Navedena vrednost tresljajev je bila izmerjena z uporabo standardne preskusne metode in se lahko uporabi zaprimerjavopnaprav.

Navedena vrednost tresljajev se lahko uporabi pri predhodni oceni obretenite.

Glede na nacin uporabe lahko emisije vibracij med tre-nutno uporabo naprave odstopajo od navedene skupne vrednosti.

Naprave z vrednostjo izpostavljenosti dlani/rok vibracijam > 2,5 m/s² (glejte poglavje Tehnicni podatki v navodilih za uporabo)

PREVIDNOST • Večurna neprekinjena uporaba napravelahko povzroči občutek otrplosti.

• Nosite tople rokavice za zašci-to rok. Med delom imejte redne premore.

Izjava EU o skladnosti

S tem izjavljamo, da v nadaljevanju navedeni stroj zaradi svojezasnove in konstrukcije ter v izvedbi, kakrsno dajemo na trzische, ustreza osnovnim zahevam glede varnosti in varovanja zdravja v skladu z EU-direktivami. V primeru spremb na stroju brez našega soglasja ta izjava izgubi veljavnost.

Izdelek: Akumulatorska verižna zaga

Tip: 1.042-504.x

Zadevne EU-direktive

2014/30/EU

Raven zvočne moči dB(A)

Izmerjeno:103,9

Zajamčeno:105

Pooblasčeni organ, 0197 TÜV Rheinland LGA Products

GmbH; Tillystarße 2 D - 90431 Nürnberg, Nemcija, je opravil ES-pregled tipa, st. certifikata: BM 50452505 0001

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

Pooblascena oseba za dokumentacio: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 Winnenden (Nemčija)

Tel.: [phone]

Prije prve uporabe uredaja procitajte ove sigurnosne

naputke, ove originalne upute za rad i priložene sigurnosne na-

putke za komplet baterija, kao i priložene originalne upute za rad za komplet baterija / standardni punjač. Postupajte u skladu s njima. Čuvajte knjižice za kasniju uporabu ili za sljedećeg vlasnika.

Uporaba i njega kompleta baterija

a Komplet baterija punite samo s pomocu punjača odobrenog od strane proizvodača. Punjači koji nisu prikladni za odgovarajući

komplet baterija mogu uzro-kovati požar.

b Urečaj koristite samo s odgovarajućim kompletom baterija. Koristejenje drugogkompleta baterija moze uzrokovati ozljede ili požare.
c Komplet baterija koji ne upotrebljavate držite podalje od metalnih predmeta kao što su uredske spajalice, kovanice, ključevi, Čavli, vijci ili drugi manji metalni predmeti koji mogu uzrokovati kratki spoj. Kratki spoj može uzrokovati požar ili eksploziju.
d Moze doci i do istjecanja tekuciine iz kompleta baterija. Izbjegavajte kontakt. Ako dodete ukontakt s tekuciinom, temeljito je isperitevodom.Ako tekuciadospije u Vase oci, odmah potražite liječnicku po-moc.Tekuciina baterije mo-ze prouzročiti osip i opekline koze.

6 Servis

a Neka vaš elektrčni alat popravlja samo kvalificirano stručno osoblje i to sa-mo s originalnim rezervnim dijelovima. Tako cete osigurati ocuvanje si-gurnosti ureda.

Dodatne opé sigurnosne upute

Napomena • Unekim regijama propisi mogu ograničiti uporabu ovoga urežaja. Konzultajte se sa svojim lokalm državnim sluzbama.

OPASNOST · Opasnost po zivot od posjekotina uslijeed ne-kontroliranih kretanja ureda. Dijelove tijela drzite dalje od pokretnih dijelova. · Opasnost od ozljede od bacenih ili padnih predmeta. Nikada ne koristite uredaj akos uradijusu od 15 m nalaze osobe, posebice djeca ili zivotinje. · Na uredaju ne smijete poduzimati nikakve preinake.

Sigurnosni uredaji sluze vašoj zašiti.

Nikad ne mijenajte sigurnosne uredaje i nemojte ih zaobilaziti.

Lanac smalim rizikom povratnog udarca

Lanac s malim rizikom povratnog udarca smanjue vjerojatnost povratnog udarca.

ZubiBritve (zupcasti nozevi)ispredsvakog zuba pile sprjcavaju da se zubi pile previse duboko uduu zonu povratnog udarca, smanjujuci na taj nacin količinu povratnog udarca.

Kod zavoja lanca postoji rizik da ce se ova sigurnosna funkcija zaobici. Ako se performanse pile pogorsaju, lanac treba zamijeniti iz sigurnosnih razloga. Za rezervne dijelove koristite samo kombinaciju vodilica i lanca koju preporucije proizvodač.

Vodece crijevo

Za vodilice ciji vrhovi imaju mali polumjer, obicno postoji manji rizik od povratnog udarca.

Izrežite deblo po dužini

△OPASNOST

NekontroliraniPokreti motorne pile

Pre prve upotrebe uredaja, procitajte ove sigurnosne

napomene, ovo originalno uputstvo za rad, sigurnosne napomene koje su priložene uz akumulatorsko pakovanje i priloženo originalno uputstvo za

Sigumosni uredaji sluze za vašu zašitu.

Kočnica lanca je zakočena.

Kočnica lanca je zakočena.

Kočnica lanca je zakočena.

Lanac mora da dode u stanje mirovanja.

1. Zašitu za ruku/polugu kočnice lanca povucite u smeru ručke.

Lanac mora da popusti.

Podesavanje zategnutosti lanca

1. Uklonite akumulatorsko pakovanje (vidi poglavlj e U klanjanje akumulatorskog pakovanja).

2. Popustite navrtke naPoklopcu.

Slika AB

1. Pomocu zavrtnja podesite zategnutost lanca.

Slika AC

1. Proverite zategnutost lanca.

Slika J

Razmak izmedu vodilice i Ianca mora iznositi ca. 6,5 mm.

1. Pritegnite navrtke naPoklopcu.

Zamena lanca i vodilice

△OPREZ

Ostar Ianac

Posekotine

Prilikom svih radova na lancu nosite zašitne rukavice.

1. Uklonite akumulatorsko pakovanje (vidi poglavlje Uklanjanje akumulatorskog pakovanja).

2. Popustite navrtke i uklonitePoklopac.

Slika AD

1. Uklonite vodilicu.

Slika AE

1. Stari Ilanac i, po potrebi, vodilicu odložite propisno u OTPad.

2. Postavite novi lanac na vodilicu. Pri tom vodite računa o smeru obrtanja lanca.

Slika C

1. Postavite Ianac oko lancanog kola i umetnite vodilicu.

Slika D.

1. PostavitePoklopaci labavo umetnite navrtke.

Sika E

1. Podesite zategnutost lanca (pogledajte poglavlje Podesavanje zategnutosti lanca).
