Vrsta izdelka	Akumulatorski vrtalnik/vijačnik
Znamka	Einhell
Model	TECD 1845 3XLi
Napajanje	Litij-ionska baterija 18 V
Kapaciteta baterije	2,0 Ah (5 celic)
Napetost polnilnika	200-250 V ~ 50-60 Hz
Izhodni tok polnilnika	3 A
Hitrost v prostem teku	0-450 / 0-1600 vrt/min (2 hitrosti)
Nastavitev navora	20+1 mehanskih položajev
Kapaciteta vpenjalne glave	2 - 13 mm
Maks. premer vijaka	6 mm (v lesu)
Smer vrtenja	Levo in desno
Teža	1,2 kg
Raven zvočnega tlaka	73,53 dB(A)
Raven zvočne moči	84,53 dB(A)
Vibracije (vrtanje kovine)	3,96 m/s² (K=1,5 m/s²)
Osvetlitev	Vgrajena LED luč
Vključeni dodatki	Ekscentrični nastavek, kotni nastavek, magnetno ležišče
Vzdrževanje	Redno čiščenje z vlažno krpo; notranje vzdrževanje ni potrebno
Temperatura shranjevanja	5°C do 30°C, suho in brez zmrzali
Varnost	priporočljivo nošenje zaščite za sluh, maske proti prahu in zaščitnih očal

Pogosto zastavljena vprašanja - TECD 1845 3XLi EINHELL

Kako napolniti baterijo vrtalnika Einhell TECD 1845 3XLi ?

Odstranite baterijo iz naprave s pritiskom na zaskočne tipke. Priključite polnilnik na električno vtičnico (200-250 V). Vstavite baterijo v polnilnik. Zelena LED lučka med polnjenjem utripa, nato sveti neprekinjeno, ko je baterija polna. Pustite baterijo še približno 15 minut za popolno napolnjenost.

Kako nastaviti navor zategovanja na tem vrtalniku ?

Obrnite obroč za nastavitev navora (1) na želeno številko (20 položajev + 1 za vrtanje). Za vijačenje izberite nastavitev, primerno velikosti vijaka. Za vrtanje obroč postavite na zadnji položaj (simbol svedra) za največji navor. Pomembno: to nastavitev izvajajte le, ko je naprava ustavljena.

Kako spremeniti hitrost na Einhell TECD 1845 3XLi ?

Uporabite stikalo 1./2. hitrosti (7) nad sprožilcem. Položaj 1 = 0-450 vrt/min (visok navor); položaj 2 = 0-1600 vrt/min (visoka hitrost). Preklapljajte hitrosti le, ko naprava miruje, da preprečite poškodbe zobnikov.

Kako obrniti smer vrtenja ?

Uporabite stikalo smeri vrtenja (3) nad sprožilcem. Potisnite ga levo za desno vrtenje (vijačenje), desno za levo vrtenje (odvijačenje). V sredinskem položaju je sprožilec zaklenjen. Smer spreminjajte le, ko naprava miruje.

Kako uporabiti priloženi ekscentrični ali kotni nastavek ?

Odstranite vpenjalno glavo s hitrim spenjanjem tako, da povlečete zadnji tulec nazaj. Nataknite ekscentrični nastavek (12) ali kotni nastavek (13) na nosilec orodja, dokler se ne zaskoči. Preverite pritrditev. Nato lahko na kotni nastavek namestite vpenjalno glavo za vrtanje na težko dostopnih mestih.

Kaj pomeni indikator kapacitete baterije ?

Pritisnite stikalo, da vklopite prikaz (2). 3 prižgane LED = baterija polna; 2 ali 1 LED = dovolj preostale napolnjenosti; 1 utripajoča LED = baterija prazna, napolnite; vse LED utripajo = baterija je okvarjena (globoko izpraznjena), ne uporabljajte več.

Kako zamenjati sveder ali nastavek za vijačenje ?

Postavite stikalo smeri vrtenja v sredinski položaj, da zaklenete sprožilec. Odvijte vpenjalno glavo (9), da odprete čeljusti. Vstavite sveder ali nastavek do konca. Ročno trdno zategnite vpenjalno glavo. Pred uporabo preverite oprijem.

Kakšna je največja zmogljivost vrtanja v kovino ?

Največji premer vijaka v lesu je 6 mm. Za vrtanje v kovino uporabite ustrezne svedre. Navodila ne navajajo največjega premera v kovini, vendar lahko z največjim navorom v načinu vrtanja vrtate do približno 10 mm v mehko jeklo (razumna ocena). Vedno uporabite dobro nabrušen sveder in po potrebi namažite.

Kako očistiti in vzdrževati vrtalnik ?

Pred čiščenjem izključite baterijo. Očistite napravo z vlažno krpo in malo blagega mila. Ne uporabljajte agresivnih sredstev. Pazite, da voda ne prodre v notranjost. Prezračevalne reže naj bodo brez prahu. Notranje vzdrževanje ni potrebno.

Zakaj se baterija ne polni ?

Preverite, ali je vtičnica pod napetostjo in so kontakti polnilnika čisti. Če lučka polnilnika utripa rdeče in zeleno, je baterija prevroča ali premrzla (pustite, da se vrne na sobno temperaturo). Če obe LED svetita neprekinjeno, gre za toplotno napako. Če je baterija okvarjena (vse LED utripajo), je ne polnite več in kontaktirajte servis.

NAVODILA ZA UPORABO TECD 1845 3XLi EINHELL

Vsechny LED blikaji:

Teplota akumulatoru je podkrocnca. Odpojte akumulator od pristroje, nechte akumulator odpoceivat jeder den pri pokojove teptole. Pokud se chyba objev zi novu, došlo k hlubokému vybiti akumulatoru, cimz se stal defektnim.Vyjměte akumulator z pristroje.Defektni akumulator se již nesmi použivot, resp.nabijet.

6.8 LED svetlo (obr. 6/pol. 10)

LED svetlo (10) umoznue osvctleni mista sroubovani, resp. vrtani pri nepiznivych svetelnych pomerech. LED svetlo (10) se Rozsviti automaticky, jakmile je stisknut za-/vypinač (4).

6.9 Vymena nastroje (obr.7)

Pozor! Pri vsech pracich (napr. ymena nastroje; udrzba; atd.) nastavte na akumulatorovem sroubovaku prepinae smeru otaceni (3) do stfedove polohy.

Prisluñé bezpečnostnéPokyny najdete v prilozenejbrožurke.

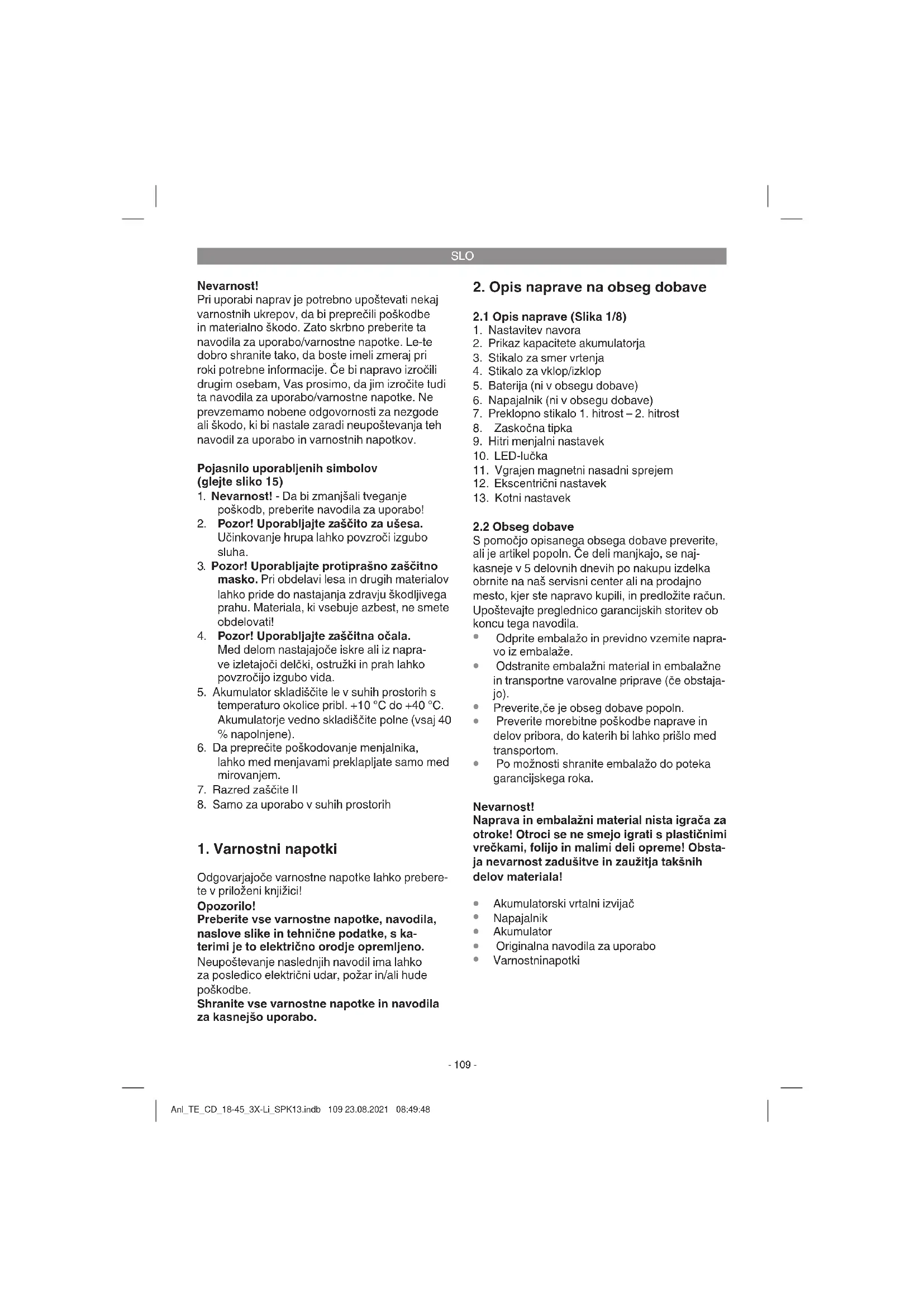

Vystraha!

Pri uporabi naprav je potrebno uposteovati nekaj varnostnih ukrepov, da bi prepreci ili poskodbe in materialno skodo. Zato skrbno preberite ta navodila za uporabo/varostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Ce bi napravo izrocii drugim osebam, Vas prosimo, da jim izrocite tudi ta navodila za uporabo/varostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali skodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.

Pojasnilo uporabljenih simbolov (glejte sliko 15)

1. Nevarnost! - Da bi zmanjšali tveganje poskodb, preberite navodila za uporabo!
2. Pozor! Uporabljaje zašcitza ušesa. Učinkovanje hrupa lahko povzroci izgubo sluha.
3. Pozor! Uporabljaje protiprašno začitno masko. Pri obdelavi lesa in drugih materialov lahkko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovat!
4. Pozor! Uporabljaje zašcitna očala. Med delom nastajoče iskre ali iz napravce izletajovi delčki, ostruzki in prah lahko povzroćijo izgubo vida.
5. Akumulator skladisite le v suhih prostorih s temperaturo okolice prbl. +10^ do +40^ . Akumulatorje vedno skladisite polne (vsaj 40 % napolnjene).
6. Da preprečite poškodovanje menjalnika, lahko med menjavami preklapljate samo med mirovanjem.
7. Razred zašcite II
8. Samo za uporabo v suhih prostorih

1. Varnostni napotki

Odgovarjajoche varnostne napotke lahko prebere-te v prilozeni knjižicic!

Oporzorilo!

Preberite vse varnostne napotide, navodila, naslove slike in tehnicne podatke, ka-terimi je to elektrico orodje opremljeno.

Neuostojevante naslednjih navodil ima lahko za posledico elektrici udar, pozar in/ali hude poskodbe.

Shranite vse varnostne napotke in navodila za kasnejso uporabo.

2. Opis naprave na obseg dobave

2.1 Opis naprave (Sika 1/8)

1. Nastavitev navora
2. Prikaz kapacitete akumulatorja
3. Stikalo za smer vrtenja
4. Stikalo za vklop/izklop
5. Baterija (ni v obsegu dobave)
6. Napajalnik (ni v obsegu dobave)
7. Preklopno stikalo 1. hitrost - 2. hitrost
8. Zaskočna tipka
9. Hitri menjalni nastavek
10. LED-lucka
11. Vgrajen magneti nasadni sprejem
12. Ekscentrični nastavek
13. Kotni nastavek

2.2 Obseg dobave

S pomocjo opisanega obsega dobave preverite, ali je artikel popoln. Ce deli manjkajo, se najkasneje v 5 delovnih dnevih po nakupu izdelka obrnite na naš servisi center ali na prodajno mesto, kjer ste napravo kopil, in predložite račun. Upostevaje preglednico garancijskih storitev ob koncu tega navodila.

• Odpritembalaio in previdno vzemite napravo iz embalaze.
• Odstranite embalazni material in embalazne in transporte varoalne priprave (ce obstaja-jo).
  Preverite,ce je obseg dobave popoln.
  Preverite morebitne poskodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
• Po możnosti shranite embalazo do potekā garancijskega roka.

Nearnost!

Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igratiš plastićnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadusitve in zauzitja takšinih delov materiala!

Akumulatorskvraltiniizvjac
- Napajalnik
- Akumulator
Originalna navodila za uporabo
Varnostinapatki

SLO

3. Predpisana namenska uporaba

Akumulatorski udarni vrtalnik/vijačnik je primeren za uvijanje in opdušanje vijakov v lesu in za vrtanje v les, kovino in plastiko.

Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsaka druga uporaba steje kot nenamenska nedovoljena uporaba. Za kakršnekoli poskodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.

Prosimo, da upostevate, da nase naprave niso bile konstruirane za namene uporabe v obtrnistvu ali industriji. Ne prevzemamo nobene odgovornosti, ce je bila naprava uporabljana odbrnistvu ali industrijleri v podobnih dejavnostih.

4. Tehnici podatki

Oskrbaznapetostjomotor: 18Vd.c.

Stevilo obratov v prostem teku: 0-450/0-1600 min

Izhodni tok napajalnik: 3 A

Omrežna napetost napajalnik: 200-250V~50-60Hz

Vrsta akumulatorja: ...Littij-ionski

Stevilo akumulatorskih celic: 5

Kapaciteta akumulatorja: 2,0 Ah

Teza: 1,2 kg

Maks.premer vijaka: 6mm

Maks. premer vijaka opisuje najveci premer vija-ka, ki ga lahko uvijete v les. Glede na vrsto lesa se lahko premer vijakov razlikuje.

Nevarnost!

Hrup in vibracije

Vrednosti hrupa in vibracij so bile ugotavljane v skladu z EN 62841.

Hrup lahko povzroci izgubo sluha.

Skupne vrednosti vibracij (vektorska vsota treh smeri) ugotovljene v skladu z EN 62841.

Vrtanje v kovine

Vrednost emisije tresljajev a_h,D = 3,96m / s^2 Negotovost K =1,5 m/s²

Navedene skupne vrednosti nihanja in navedene vrednosti emisij hrupa so bile izmerjene po standardiziranem testnem postopku in je mogoce za primerjavo elektricega orodjaprimerjati z drugo vrednostjo.

Navedene skupne vrednosti nihanja in navedene vrednosti emisij hrupa je moznno uporabiti tudi za predhodno oceno obretenite.

Opozorilo:

Vrednosti nihanj in emisij hrupa se lahko med dejanso uporabo elektricnega orodja razlukijejo od navenenih vrednosti, kar je odvisno od načina uporabe elektricnega orodja, zlasti od vrste obdelovanca.

Omejite hrupnost in vibracije na minimum!

• Uporabljajte samo brezhibne naprave.
  Redno vzdrujte in cistite napravo.
  Vasnacin dela prilagodite napravi.
• Ne preobremenjute naprave.
• Po potrebi dajte napravo v preverjanje.
  Izkliucite napravo, ko je ne uporabljate.
• Uporabljaterokavice.

Pozor!

Tudi, ce delate s tem elektricnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledece nevar-nosti v zvezis konstrukcijo in izvedbo tega elektricnega orodja:

1. Poškodbe pljuč, Če ne uporabljate primerne protiprašne zašcitne maske.
2. Poškodbe sluha, Če ne uporabljate primerne zašcite za ušesa.
3. Zdravstvene tezave, ki so posledica tresljajev rok, ce dlje casa uporabljate napravo ali, ce je ne uporabljate in vzdrujete pravlino.

Omejite delovni cas.

Upostevati morate vse delo obratovalnega cikla (na primercas,v katerem je elektricno orodje izklopljeno in cas, v katerem je sicer vklopljeno, toda dela brez obretenite).

SLO

5. Pred zagonom

Pred zagonom svojega akumulatorskega vrtalnega izvijača obvezno upoštevajte naslednje napotke:

1. Akumulator polnite z dobavljenim napajalnikom.
2. Uporablijalte le ostre svedre in brezhibne ter primerne vijačne nastavke.
3. pri vrtanju in vijačenju v stenah in zidovih pre- verite, ali niso v njih skrite elektricne, plinske ali vodne napeljave.

6. Upravljanje

6.1 Polnjenje litijevega akumulatorskega vložka (sliki 2-3)

1. Potegnite akumulatorski vlozek (5) iz ročaja, ob tem potisnite zaskočno tipko (8) navzdol.

2. Primerajte, ali se omrežna napetost na tipski tablici ujema z omrežno napetostjo, ki je na voljo. Vključite vtič napajalnika (6) v zdno vtičnico. Zelena LED-dioda začne utripati.

3. Akumulator potisnite na polnilno napravo.

V tocki 10 (prikaz polnilca) naddetete tabelo s pomeni prikaza LED-diod na polnilni napravi.

Ce poljenje akumulatorskega vložka ni mogoce, preverite

ali je vtichnica pod napetostjo
ali obstaja brezhiben kontakt na polnilnih kontaktih polnilne naprave.

Če poljinje akumulatorskega vložka še vedno ni mogoče, posljite

napajalnik
in akumulatorski vlozek nasi sluzbi za stranke.

Zaprivilno posiljanse obrnite na naosluzbo za stranke ali prodajno mesto, kjer ste napravo kopili.

Pri posiljanju ali odstranjevanju morate akumulatorje oz. akumulatorske naprave posamično zapakirati v plastićne vrečke, da ne prihaja do katkih stikov in požara!

V interesu dolge ziviljenjske dobe baterijskega vlozkaa poskrbite za pravoacso polnjenbe baterijskega vlozkta.To je potrebno vsakem primeru, oe opazite, da mo naprave pesa. Baterijskega

Vložka nikoli ne izpraznite popolnama. S tem poskodujete baterijski vložek!

6.2 Nastavitev navora (sl. 4/porz. 1)

Pozor! Nastavni obroč za navor nastavite le med mirovanjem.

Akumulatorski vijačnik je opremljen z mehansko-nastavitvjo navora.

Navor za doloceno velikost vijaka nastavite na nastavnem obrocu (1). Navor je odvisen od vec dejavnikov:

• od vrste in trdote obdelovanega materiala.
• od vrste in dolzine uporabljenih vijakov.
• od zahtev do vijačnega spoja.

Ko je dosezen navor, to signalizira sklopka, ki izstopi z glasnim zvokom.

6.3 Vrtanje (sl. 4/pos. 1)

Za vrtanje nastavite nastavni obroč za navor na zadnjo stopnjo „vrlainik". V stopnji vrtanja drsna sklopa ni v uporabi. Pri vrtanju je na voljo največji navor.

6.4 Stikalo za smer vrtenja (slika 5/porz.3)

Z drsnim stikalom stikala za vklop/izklop lahko
nastavljate smer obracanja akumulatorskega
vijačnika in akumulatorski vijačnik zavarujete pred
neželenim vklopom. Izbirate lahko med tekom
v levo in desno. Da preprecite poskodovanje
menjalnika, lahko med smerjo vrtenja preklapljate
samo med mirovanjem. Če je drsno stikalo v srednjem položaju, je stikalo za vklop/izklop blokirano.

6.5 Stikalo za vklop/izklop (slika 5/poz.4)

S stikalom za vklop/izklop lahko brezstopenjsko nastvite stevilo vrtljajev. Dlje ko pritiskate stikalo, vece je stevilo vrtljajev akumulatorskega vijačnika.

6.6 Preklop 1.brzina -2.brzina (sl.4/pol.7)

Glede na položaj preklopnega stikala lahko delate
z visjo ali nižjo brzino.

Da preprečite poškodovanje menjalnika, lahko med menjavami preklapljate samo med mirovanjem.

6.7 Prikaz kapacitete akumulatorja (slika 6/porz.2)

Pritisnite na stikalo za prikaz kapacitete akumulatorja (a). Prikaz kapacitete akumulatorja (2) signalizira stanje polnosti na podlagi 3 LED-luck.

Vse 3 LED-lučke svetijo:

Akumulator je do konca napoljen.

SLO

Svetita 2 ali 1 LED-lucka:

Akumulator je še dovolj poln.

1 lucka LED utripa:

Akumulator je prazen in ga napolnite.

Vse LED-lucke utripajo:

Akumulator je bil globinski zoipraznjen in zato okvarjen. Okvarjenega akumulatorja vecne smete uporabljati in polniti!

6.8 LED-lucka (sika 6/porz.10)

LED-lučka (10) osvetli mesto vijačenja ali vrtanja, Če svetlobne razmere niso dobre. LED-lučka (10) samodejno zasveti takoj, ko pritsnete na stikalo za vklop/izklop (4).

6.9 Menjava orodja (slika 7)

Pozor! Pri vsakem delu na baterjskem izvija(npr. menjava orodja; vzdhrzevanje; itd.) postavite stikalo za smer vrtenja (3) v središćni položaj.

• Akumulatorski vijačnik je opremljen s hitro vpenjalno glavo (9) s samodejnom aretirnim systemom vretena.
• Odpritvpenjalno glavo (9). Odprtina vpenjalne glave (a) mora biti dovolj velika, da sprejme orodje (virtalnik ali bit-nastavek).
• Izberite primerno orodje. Orodje potisnite takodatev odprtino vrtalne glave (a), kot gre.
  Vpenjalno glavo (9) dobro pritegnite, nato pa preverite, ali je orodje dobro vpeto.

6.10 Vijačenje

Najbolje je, da uporabljate vijake s samoctri- ranjem (npr. krzne), ki zagotavljo varno delo. Pazite, da se uporabljen nastavek in vijak ujemata po obliki in velikosti.Vrtilni moment nastavite gle- de na velikost vijaka, kot je opisano v navodilih

6.11 Vgrajen magnetni nasadni sprejem (sl. 8-9/pos. 11)

Ta akumulatorski vrtalni izvija je opremljen z vgrajenim magnetnim nasadnim sprejemom (11) za 1 / 4 -colske (6,35mm) nasadne nastavke.

Ce ga zeilite uporabljati, odstranite hitro vpenjalno glavo (9) z obračanjem zadnjega talca vpenjalne glave (b) v smeri hitro vpenjalne glave.

Sedaj laho v vgrajen magnetni nasadni sprejem name-site ustrezen nasadni nastavek (11).

Za ponovno montazo hitro vpenjalne glace (9)Jos povlecenim tulcem vpenjalne glace (b) povlecite v nasadni sprejem (11) do omejila. Nato tulec

vpenjalne glave ponovno izpustite. Hitro vpenjalna glava se sama aretira. Preverite, ali se hitro vpenjalna glava dobro privilega.

S pomocjo nastavkov (12 + 13) lahko vijake privijete in zategnete na tezko dostopnih mestih. Montaza nastavkov (12 + 13) deluje na enak nacin kot montaza但它 vpenjalne glace (9). Povlecite tulec vpenjalne glace (c/d) nazaj ter pritrdite nastavek na sprejemn i element naprave. Nastavki se zaskocijo sami. Preverite, ali so nastavki tesno pritjeni. V primeru, da se nastavek ne zaskoci, rahlo zavrtite sestrobni sprejem (slika 12/porz. e/f), dokler se zadnji tulec vpenjalne glace ne zaskoci (slika 13). Sedaj lahko v nasadni sprejem namestite ustzen nasadni nastavek. Demontaza poteka v obratnem vrstnem redu.

6.13 Vrtenje nastavkov

Nastavek odstranite takot, kot je opisano v tocki 6.12, in ga postavite v zenolozaj. Preverite, ali so nastavki tesno pritrjeni.

6.14 Usklajevanje kotnega nastavka (13) in hitro vpenjalne glave (9) (sika 14)

Da lahko na težko dostopnih mestih zvrte luknje, lahko kotni nastavek (13) kombinirate z hitrovpenjalno glavo (9). Kotni nastavek (13) namestite na napravo, kot je opisano v točki 6.12, in nato hitro vpenjalno glavo (9) na kotni nastavek (13), kot je prikazano na sliki 14. Nato lahko ustrezen sveder vstavite v hitro vpenjalno glavno (9), kot je opisano v točki 6.9. Preverite, ali so nastavki tesno pritrjeni. Odprtina vpenjalne glavo (a) mora biti dovolj velika, da lahko vanjo vstavimo sveder. Privijte hitro vpenjalno glavo (9) in preverite, ali je sveder ustrezno namešen.

7. Cišćenje, vždrževanje in narocanje nadomestnih delov

Nevarnost!

Pred vsemi cistilnimi deli izvlecite akumulator.

7.1 Cischenje

Zascitno opremo, zračne reze in ohišje mot- torja vzdružije kar se le da v stanju brez pri-sotnosti prahu in umazanje. Napravo obrisite

SLO

s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.

• Priporocamo, da napravo očistite nepsoredno po vsakem končanem delu.
  Rednocistite napravo z vlažno krpo in nekaj milnice. Ne uporabljate nobenih cistilinih ali razredcilnih sredstve; le-ta lahko poskodujejo plasticne dele naprave. Pazite na to, da ne pride voda v notranjost naprave. Vstop vode v elektrino napravo povecuje tveganje elektricega udara.

7.2 Vzdhrzevanje

V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrrzevati.

7.3 Seznam nadomestnih delov in dodatne opreme:

Pri narocanju nadomestnih delov navedite naslednie:

• tip naprave
• st.art.naprave
  ID-Stevilka naprave
• stevilka potrebega nadomestega dela

Aktualne cene in informacije lahko najdete na splletni strani: www.Einhell-Service.com

Namig! Za dobre delovne
rezultate priporocamo kakovostno dodatno opremduzbe! [e-mail]

8. Odstranjevanje in ponovna uporaba

Naprava se nahaja v embalazi, da ne bi prislo do poskodb med transportom. Ta embalaza je surovi na in tem ponovno uporabna ali pa jo je mozno reciklari. Naprava in njen pribor sta izdelana iz razlichni materialov kot nth. kovine in plastika. Okvarjene naprave ne sodijo med gospodinjske odpadke. Napravo odlozite na ustreznem zbirališcu, da bo pravilno odstranjena. Ce ne poz-nate primernih zbirališc, se pozanimajte pri svoji obcinski upravi.

9. Skladiščenje

Napravo in pribor za napravo skladišcite na temnem, suhem in pred mrazom zašcitenem in za otroke nedostopnem mestu. Optimalna skladišcna temperature je med 5 in 30^. Elektricno orodje shranujte v originalni embalazi.

SLO

10. Prikaz polnilnika

Prikaz stanja		Pomen in ukrepl
RdečaLED-dioda	ZelenaLED-dioda
Izklop Utripa	Pripravljeno	na uporaboPolnilnik je priključen na omrežje in pripravljen na uporabo, akumulator ni v polnilniku
Vklop Izklop	Poljenje	Polnilnik polni akumulator v načinu hitrega polnjenja. Časi polnjenja so navedeni na polnilniku.Oporozilovi Dejanski Časi polnjenja se lahko nekoliko razlukujejo od navedeničasov polnjenja glede na obstojće stanje polnosti.
Izklop Vklop	Akumulator je poln in pripravljen na uporabo.Nato se preklopi v blago polnjenje, dokler ni povsem poln.Akumulator pustite v polnilniku prblžno 15 minut dlje.Ukrep:Akumulator odstranite iz polnilika. Polnilnik ločite od omrežja.
Utripa Izklop	Prilagodilno	polnenjePolnilnik je v načinu pazljivega polnjenja.Akumulator se pri tem zaradi varnosti počasneje polni in potrebujе veččasa. Vzroki so lahko naslednji:- Akumulatorja zelo dolgo niste polnili.- Temperatura akumulatorja ni v idealnem območju.Ukrep:Počakajte do konca postopka polnjenja, akumulator lahko kljub temu pol-nite naprej.
Utripa Utripa	Napaka	Postopek polnjenja ni mogoc. Akumulator je okvarjen.Ukrep:Okvarjenega akumulatorja več ne smete polniti.Akumulator odstranite iz polnilika.
Vklop Vklop	Motnja temperature	Akumulator je prevrč (npr. neposredni sončniŽarki) ali prehladen (pod 0°C).Ukrep:Akumulator odstranite in ga za 1 dan shranite pri sobni temperaturi (pribl. 20°C).

SLO

Samo za dezele EU

Elektricega orodja ne mecite med gospodinjske opadke!

V skladu z evropsko smernico 2012/19/EG o starih elektrichin in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate loceno zbirati izrabljena elektrichna orodja in jih predati v okoljsko varno ponovno predelavo.

Reciklazna alternative za poziv za vračanje:

Lastnik elektricne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovn oustreznem reciklaranju v primeru predaje lastnine. Staro napravo se lahko v ta namesi tudi prepusti na odvizemn mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam prilozene deli pribora in opreme brez elektrichnih kom- ponent.

Ponatis ali kakrsnokoli razmnozevanje dokumentacije in spremljaoch papirjev o proizvodu, tudipozvlcekh, je dovoljenoazo izrecnim soglasjem Einhell Germany AG.

Pridrzana pravica do tehnicih spremb

SLO

Servisneinformacije

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji, katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upostevajte, da so nikateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so nekateri deli potrošni material.

Kategorija Primer
Obrabni deli* Vpenjalna glava, Akumulator
Obrabni material/ obrabni deli* Nastavki/vrtalnik
Manjkajovi deli

• ni nujno, da je v obsegu dobave!

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako kar najbolj natancno opisi in v vsakem primuru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprasnja:

• Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?
• Ste pred okvaro opazili kaj neobičajnega (simptom ali okvaro)?
  Kaj na napravi po vašem mnenju ne dela (glavni znak)?

Opisite tonapačno delovanje.

Garancijska listina

Spostovani uporabnik,

za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhibno, to zelo obžalujemo in vas prosimo, da se obnete na našo servisno službo na naslovu, ki je navenen na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po Telefonu na naveneni številkii servisne službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fizičnim osebam, ki tega izdelka ne bodo uporabljale za svjo obtr ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne garancijske storitve, ki jih spodaj nadeveni proizvajalec zagotavlja svojim kupcem novih naprav dodatno k zakonskemu jamstvu. Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše garancijske storitve so za vas brezplačne.
2. Garancijske storitve se nanašajo izklučno na pomanjkljivosti na novih napravah zgoraj navedene-ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Prosimo, upostevajte, da naše naprave niso bile zasnovane za uporabo vPoklicu, obrti ali za Poklicno uporabo. Garancijska pogodba takne ne nastane, Če napravo v garancijskem odobju uporabljate za v obrtnih, rokodelskih ali industrijskih obratih ali Če je bila izpostavljena obretenitvam, ki so temu enakovredna.

1. Iz garancije so izvzeti:

2. Skoda na napravi, ki je nastala zaradi neupostevanja navodil za montažo ali zaradi nestrokovne instalacije, neupostevanja navodil za uporabo (kot npr. s prikrjucitvijo na napacno omreznopapetost ali vrsto toka), neupostevanja navodil za vzdhrveanje in varnostinih dolocil ali zaradi izpostavitve naprave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdhrveanja.

3. Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobrenmenitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr. peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri padcih).

4. Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. obicajne ali drugacne obrabe.

5. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zahétvkke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro. Uveljavljanje garancijskh zahtevkov po poteku garancijskega obdobja je izkljuceno. Popravilo ali menjavna naprave ne podaljiša garancijskega obdobja, niti ne predstavlja začetka novega garancijskega obdobja za storitèv, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velj tudi pri servisih na kraju samem.

6. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na: www.Einhell-Service.com. Prijavite račun ali drugo dokazilo o vašem nakupu nove naprave. Naprave, poslane brez ustreznega dokazila ali tipske tablice, so izkljucene iz garancijskih storitèv, saj jih ni možno uvrstiti. Če je okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali novo napravo.

Seveda bomo proti placilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo ali ne sodijo vec. Napravo nam posljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajće dele v skladu s servisimi informacijami, opisanimi v teh navodilih za uporabo.

H

Veszély!
