Produkttyp	Akku-Bohrschrauber
Marke	Einhell
Modell	TECD 1845 3XLi
Stromversorgung	Lithium-Ionen-Akku 18 V
Akkukapazität	2,0 Ah (5 Zellen)
Ladegerät-Spannung	200-250 V ~ 50-60 Hz
Ausgangsstrom des Ladegeräts	3 A
Leerlaufdrehzahl	0-450 / 0-1600 U/min (2 Gänge)
Drehmomenteinstellung	20+1 mechanische Positionen
Bohrfutterkapazität	2 - 13 mm
Max. Schraubendurchmesser	6 mm (in Holz)
Drehrichtung	Links und Rechts
Gewicht	1,2 kg
Schalldruckpegel	73,53 dB(A)
Schallleistungspegel	84,53 dB(A)
Vibration (Metallbohren)	3,96 m/s² (K=1,5 m/s²)
Beleuchtung	Integrierte LED-Lampe
Inklusive Zubehör	Exzenteraufsatz, Winkelaufsatz, magnetische Aufbewahrung
Wartung	Regelmäßige Reinigung mit feuchtem Tuch; keine interne Wartung
Lagertemperatur	5°C bis 30°C, trocken und frostfrei
Sicherheit	Tragen von Gehörschutz, Staubmaske und Schutzbrille empfohlen

Häufig gestellte Fragen - TECD 1845 3XLi EINHELL

Wie lade ich den Akku des Bohrschraubers Einhell TECD 1845 3XLi auf?

Entfernen Sie den Akku vom Gerät, indem Sie die Rasttasten drücken. Schließen Sie das Ladegerät an eine Steckdose (200-250 V) an. Setzen Sie den Akku in das Ladegerät ein. Die grüne LED-Anzeige blinkt während des Ladevorgangs und leuchtet dann konstant, wenn der Akku geladen ist. Lassen Sie den Akku für eine vollständige Ladung noch etwa 15 Minuten im Ladegerät.

Wie stelle ich das Drehmoment an diesem Bohrschrauber ein?

Drehen Sie den Drehmoment-Einstellring (1) auf die gewünschte Zahl (20 Positionen + 1 für Bohren). Wählen Sie zum Schrauben eine Einstellung, die zur Schraubengröße passt. Zum Bohren stellen Sie den Ring auf die letzte Raste (Bohrersymbol), um das maximale Drehmoment zu erhalten. Wichtig: Nehmen Sie diese Einstellung nur bei stillstehendem Gerät vor.

Wie wechsle ich die Geschwindigkeit am Einhell TECD 1845 3XLi?

Verwenden Sie den 1./2. Gang-Schalter (7) oberhalb des Schalters. Position 1 = 0-450 U/min (hohes Drehmoment); Position 2 = 0-1600 U/min (hohe Geschwindigkeit). Schalten Sie die Gänge nur im Stillstand, um Schäden am Getriebe zu vermeiden.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Drehrichtungsschalter (3) oberhalb des Schalters. Schieben Sie ihn nach links für Rechtslauf (Schrauben), nach rechts für Linkslauf (Lösen). In der Mittelstellung ist der Schalter gesperrt. Ändern Sie die Richtung nur im Stillstand.

Wie verwende ich den mitgelieferten Exzenter- oder Winkelaufsatz?

Entfernen Sie das Schnellspannbohrfutter, indem Sie die hintere Hülse nach hinten ziehen. Stecken Sie den Exzenteraufsatz (12) oder Winkelaufsatz (13) auf die Werkzeugaufnahme, bis er einrastet. Überprüfen Sie den Sitz. Sie können dann das Schnellspannbohrfutter auf den Winkelaufsatz montieren, um in schwer zugänglichen Bereichen zu bohren.

Was bedeutet die Akku-Kapazitätsanzeige?

Drücken Sie den Schalter, um die Anzeige (2) einzuschalten. 3 leuchtende LEDs = Akku voll; 2 oder 1 LED = ausreichende Restladung; 1 blinkende LED = Akku leer, nachladen; alle LEDs blinken = Akku defekt (Tiefentladung), nicht mehr verwenden.

Wie wechsele ich einen Bohrer oder Schraubbit?

Stellen Sie den Drehrichtungsschalter in die Mittelstellung, um den Schalter zu verriegeln. Drehen Sie das Schnellspannbohrfutter (9) auf, um die Backen zu öffnen. Setzen Sie den Bohrer oder Bit bis zum Anschlag ein. Ziehen Sie das Bohrfutter von Hand fest. Überprüfen Sie den Halt vor dem Gebrauch.

Was ist die maximale Bohrfähigkeit in Metall?

Der maximale Schraubendurchmesser in Holz beträgt 6 mm. Verwenden Sie zum Bohren in Metall geeignete Bohrer. Die Anleitung gibt keinen maximalen Durchmesser in Metall an, aber mit maximalem Drehmoment im Bohrmodus können Sie bis zu etwa 10 mm in Weichstahl bohren (realistische Schätzung). Verwenden Sie immer einen scharfen Bohrer und schmieren Sie bei Bedarf.

Wie reinige und warte ich den Bohrschrauber?

Trennen Sie den Akku vor der Reinigung. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie keine aggressiven Reinigungsmittel. Achten Sie darauf, dass kein Wasser ins Innere gelangt. Die Lüftungsschlitze müssen staubfrei sein. Keine interne Wartung erforderlich.

Warum lädt der Akku nicht?

Überprüfen Sie, ob die Steckdose unter Spannung steht und die Kontakte des Ladegeräts sauber sind. Wenn die Ladegerät-Anzeige rot und grün blinkt, ist der Akku zu heiß oder zu kalt (lassen Sie ihn auf Raumtemperatur abkühlen). Wenn beide LEDs dauerhaft leuchten, liegt ein thermischer Fehler vor. Wenn der Akku defekt ist (alle LEDs blinken), laden Sie ihn nicht mehr und kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG TECD 1845 3XLi EINHELL

D Originalbetriebsanleitung Akku-Bohrschrauber

Art.-Nr.: 45.139.90 I.-Nr.: 21010

-2-

15
1

2

3

4

5

6

7

8

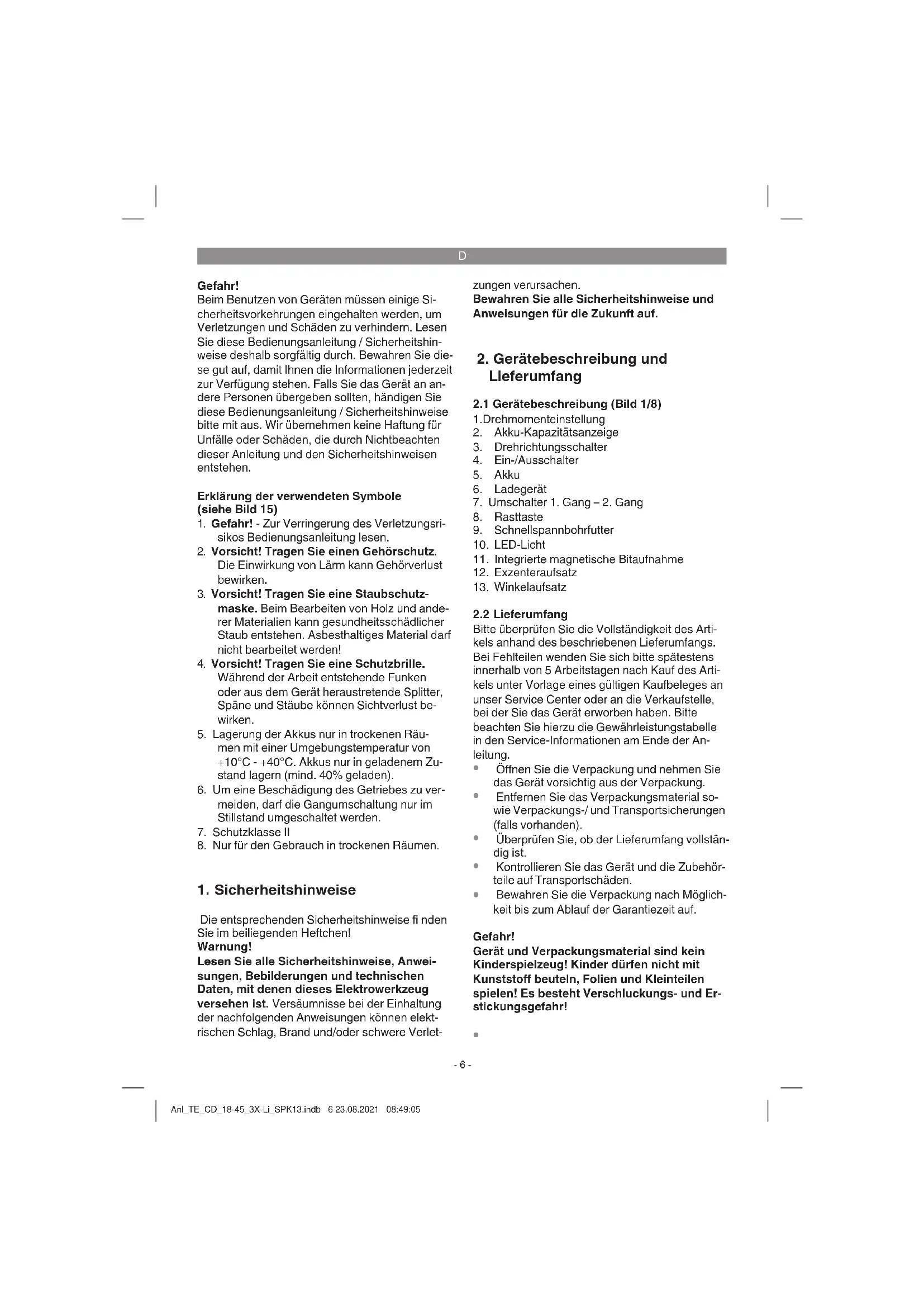

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfällig durch. Bewahren Sie die sie gut auf, damit Ihr den Informationen jederzeit zur Verflügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, handigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

Erklärung der verwendeten Symbole (siehe Bild 15)

1. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lessen.
2. Vorsicht! Tragen Sie einen Gehorschutz. Die Einwirkung von Larm kann Gehörverlust bewirken.
3. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nicht bearbeitet werden!
4. Vorsicht! Tragen Sie eine Schutzbrille.
   Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
5. Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10^ + 40^ . Akkus nur in geladenem Zustand lagern (mind. 40% geladen).
6. Um eine Beschädigung des Getriebes zu vermeiden, daß die Gangumschaltung nur im Stillstand umgeschaltet werden.
7. Schutzklasse II
8. Nur für den Gebrauch in trockenen Räumen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen!

Warning!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Gebildierungen und technischen Daten, mit denen diesen Elektrowerkzeug

versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verlet

zungen verursachen.

Bewahren Sie alle Sicherheitshinweise und

Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

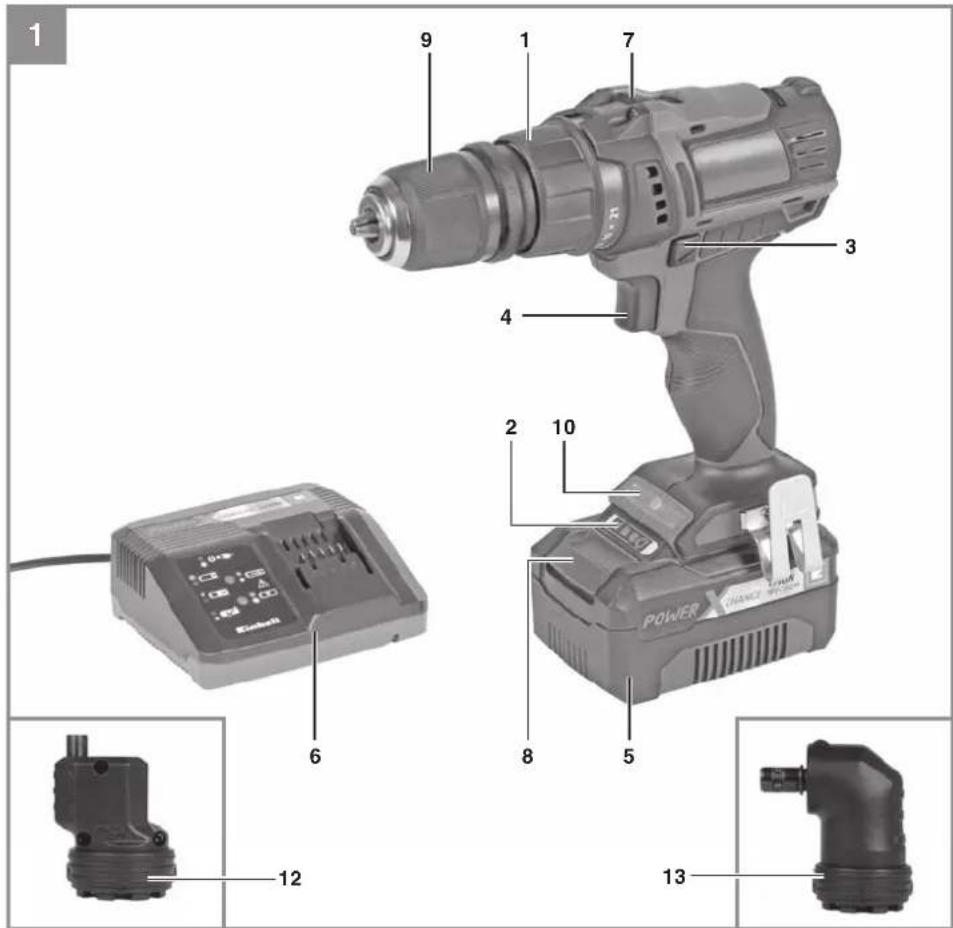

2.1 Gerätebeschreibung (Bild 1/8)

1.Drehmomenteinstellung
2. Akku-Kapazitätsanzeige
3. Drehrichtigungsschalter
4. Ein-/Ausschalter
5. Akku
6. Ladegerat
7. Umschalter 1. Gang -2. Gang
8. Rasttaste
9. Schnellspannbohrfutter
10. LED-Licht
11. Integrierte magnetische Bitaufnahme
12. Exzenteraufsatz
13. Winkelaufsatz

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschreiben den Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sied das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerat und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dufen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

D

• Akku-Bohrschrauber
  Ladegerat
  Akku
  Originalbetriebsanleitung
• Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Der Akku-Bohrschrauber ist geeignet zum Eindrehen und Losen von Schrauben, sowie zum Bohren in Holz, Metall und Kunststoff.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß.Furthereaus hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsversorgung Motor: 18 V d.c.

Leerlauf-Drehzahl: .0-450/0-1600 min

Drehmomentstufen: 20+1

Rechts-/Links-Lauf: .

Spannweite Bohrfutter: 2 - 13 mm

Ausgangsspannung Ladegerat: 20 V d.c.

Ausgangsstrom Ladegerat: 3 A

Netzspannung Ladegerat: ... 200-250V~ 50-60Hz

Akku-Typ: Li-lon

Anzahl der Akkuzellen: 5

Akkukapazitat: 2,0 Ah

Gewicht: 1,2kg

Max. Schraubendurchmesser: 6 mm

Der max. Schraubendurchmesser beschreiben den maximalen Durchmesser der Schraube, die in Holz eingeschraubt werden kann. Je nach Holzart kann der Durchmesser der Schraube variieren.

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 62841 ermittelt.

Schalldruckpegel L. 73,53 dB(A)

Unsicherheit K_ss 5 dB

Schalleistungspegel L_bxa 84,53 dB(A)

Unsicherheit K_WA 5dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841.

Bohren in Metall

Schwingungsemissionswert a_h,D ≤ 2.5 m/s^2

Unsicherheit K = 1,5m / s^2

Die angegebenen Schwingungsgesamtwerte und die angegebenen Gerauschemisswerte sind nach einem genormten Prüfverfahren gemessen worden und konnen zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegebenen Schwingungsgesamtwerte und die angegebenen Gerauschemissionswerte konnen auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Warning:

Die Schwingungs- und Gerauschemissionen konnen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück beareritet wird.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.

Warten und reinigen Sie das Gerät regelmäßig.
Passen Sie ihre Arbeitsweise dem Gerät an.
- Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
Tragen Sie Handschuhe.

D

Vorsicht!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrittsmäßig bedieten, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-schutzmaske getragen wird.
2. Gehorschaden, falls kin geeigneter Gehorschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Begrenzen Sie die Arbeitszeit.

Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszarw eingeschaltet ist, aber ohne Belastung lauft).

5. Vor Inbetriebnahme

Lesen Sie vor der Inbetriebnahme Ihres Akkuschraubers unbedingt diese Hinweise:

1. Laden Sie den Akku mit dem mitgelieferten Ladegerät.
2. Nur scharfe Bohrer sowie einwandfrei und geeignete Schrauberbits verwenden.
3. Beim Bohren und Schrauben in Wänden und Mauern, diese auf verborgene Strom-, Gas- und Wasserleitung überprüfen.

6. Bedienung

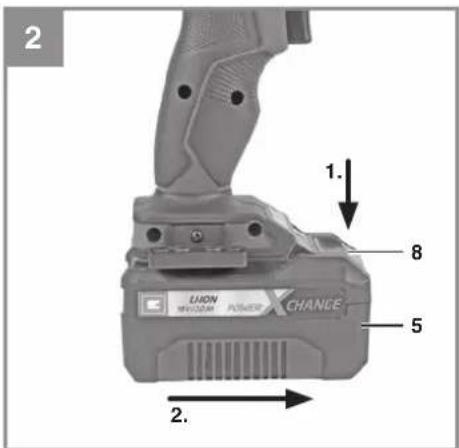

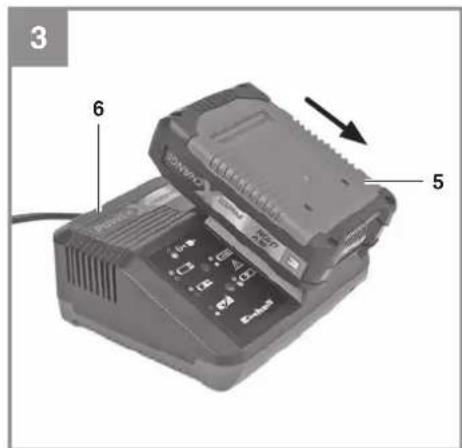

6.1 Laden des LI-Akku-Packs (Abb. 2-3)

1. Akku-Pack (5) aus dem Handgriff hers ausziehen, damit die Rasttaste (8) nach unten drücken.
2. Vergleichen, ob die auf dem Typenschild angegebene Netzspannung mit der vorhenden Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegerats (6) in die Steckdose. Die grüne LED beginnnt zu blinken.
3. Schieben Sie den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fi den Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sieitte

ob an der Steckdose die Netzspannung vorhanden ist.
ob ein einwandfreier Kontakt an den Ladekontakten des Ladegerates vorhanden ist.

Solle das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

das Ladegerat und Ladeadapter
und den Akku-Pack an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktieren Sieitte unseren Kundendienst oder die Verkaufsstelle,bei der das Gerat erworben wurde.

Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese einzeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku-Packs sollenn Sie für eine rechtzeitige Wiederauf-ladung des Akku-Packs sorgen. Dies ist auf jeder Fall notwendig, wenn Sie feststellen, dass die Leistung des Gerats nachlasst. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

6.2 Drehmoment-Einstellung (Abb. 4/Pos. 1) Achtung! Stellring fur das Drehmoment nur bei Stillstand einstellen.

Der Akkuschrauber ist mit einer mechanischen Drehmomeinstellung ausgestellt.

Das Drehmoment für eine bestimmte Schraubengröbe wird am Stellring (1) eingestellt. Das Drehmoment ist von mehreren Faktoren abhängig:

von der Art und Harte des zu bearbeitenden Materials.
von der Art und der Länge der verwendeten Schrauben.
von den Anforderungen, die an die Schraubverbindung gestellt werden.

Das Erreichen des Drehmomets wird durch das ratschende Ausrücken der Kupplung signaliert.

D

6.3 Bohren (Abb. 4/Pos. 1)

Zum Bohren stellen Sie den Einstellung fur das Drehmoment auf die letzte Stufe „Bohrer". In der Stufe Bohren ist die Rutschkupplung außer Betrieb. Beim Bohren ist das maximale Drehmoment verfügbar.

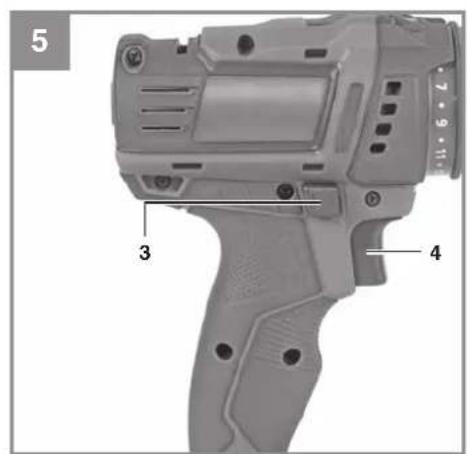

6.4 Drehrichtungsschalter (Abb. 5/Pos. 3)

Mit dem Schiebeschalter über dem Ein-/Ausschalter können Sie die Drehrichtigung des Akku-Schraubers einstehen und den Akku-Schrauber gegen ungewoltes Einsatzalten sichern. Sie konnen zwischen Links- und Rechtslauf wahlen. Um eine Beschädigung des Getriebes zu vermeiden, darf die Drehrichtigung nur im Stillstand umgeschältet werden. Befindet sich der Schiebeschalter in der Mittelstellung, ist der Ein-/Ausschalter blockiert.

6.5 Ein-/Ausschalter (Abb. 5/Pos. 4)

Mit dem Ein-/Ausschalter konnen Sie die Drehzahl stufenlos steuern. Je weiter Sie den Schalter drücken,estohigherist die Drehzahl des Akkuschraubers.

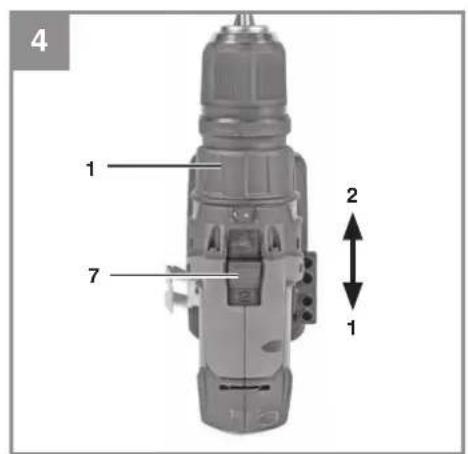

6.6 Umschaltung Gang 1 - Gang 2 (Abb.4/Pos.7)

Je nach Stellung des Umschalters konnen Sie mit einer hohenen oder niedrigeren Drehzahl arbeiten. Um eine Beschädigung des Getriebes zu vermeiden, darf die Gangumschaftung nur im Stillstand umgeschelt werden.

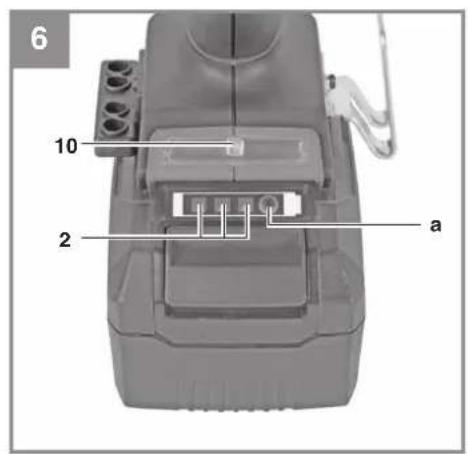

6.7 Akku-Kapazitätsanzeige (Abb. 6/Pos. 2)

Drucken Sie auf den Schalter für Akku-Kapazitätsanzeige (a). Die Akku-Kapazitätsanzeige (2) signalisiert ihren den Ladezustand des Akkus anhand von 3 LED's.

Alle 3 LED's leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED's blinken:

Die Temperatur des Akkus ist untersritten. Entfernen Sie den Akku vom Gerät und setzen Sie den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tieftladen und ist defekt. Entfernen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr ver

wendet bzw. geladen werden.

6.8 LED-Licht (Abb. 6/Pos. 10)

Das LED-Licht (10) erfolgt das Ausleuchten der Schraub- bzw. Bohrstelle bei umgünstigen Lichtverhältnissen. Das LED-Licht (10) leuchtet automatisch, sobald Sie den Ein-/Ausschalter (4) drucken.

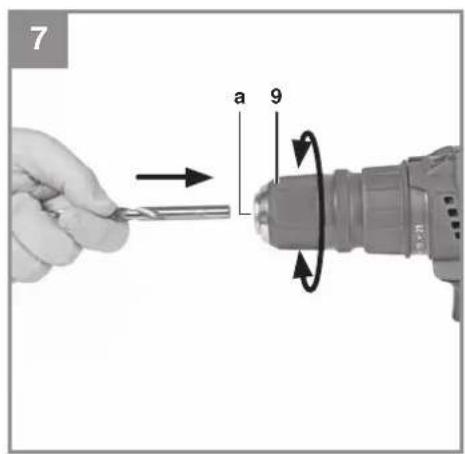

6.9 Werkzeugwechsel (Abb 7)

Achtung! Stellen Sie bei allen Arbeiten (z.B. Werkzeugwechsel; Wartung; usw.) am Akkuschrauber den Drehrichtungsschalter (3) in Mittelstellung.

• Der Akkuschrauber ist mit einem Schnell-spanbohrfutter (9) mit automatischer Spindel-arretierung ausgestellt.
• Drehen Sie das Bohrfutter (9) auf. Die Bohrfutteröffnung (a) muss groß genug sein, um das Werkzeug (Bohrer bzw. Schrauberbit) aufzunehmen.
  Wahlen Sie das geeignete Werkzeug aus. Schieben Sie das Werkzeug soweit wie möglich in die Bohrfutteröffnung (a) hinein.
• Drehen Sie das Bohrfutter (9) fest zu, und prüfen Sie anschließend den festen Sitz des Werkzeuges.

6.10 Schrauben

Verwenden Sie am besten Schrauben mit Selfbst-zentrierung (z. B. Kreuzschilt), welches ein sicheres Arbeiten gewährleistet. Achten Sie darauf, dass der verwendete Bit und die Schraube in Form und Großübereinstimmen. Nehmen Sie die Drehmomeintestellung, wie in der Anleitung beschreiben, entsprechend der Schraubengröbe vor.

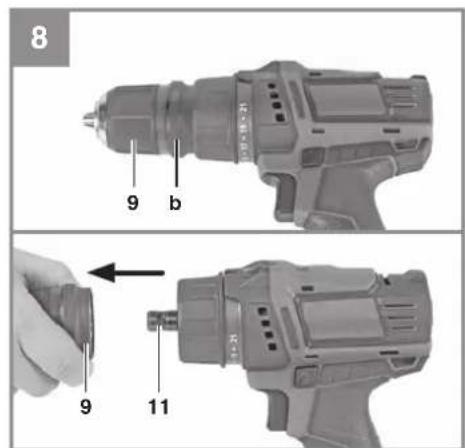

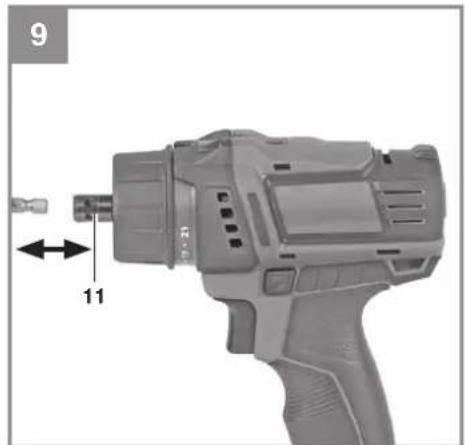

6.11 Integrierte magnetische Bitaufnahme (Abb. 8-9 / Pos. 11)

Der Akku-Bohrschrauber besitzt eine integrierte magnetische Bitaufnahme (11) fur 1 / 4 Zoll (6,35mm) Biteinsätze.

Um diese zu verwenden, entnehmer Sie das Schnellspannbohrfutter (9) indem Sie die hintere Bohrfterhülse (b) in Richtung des Schnellspannbohrfuttersziehen.

Nun können Sie einen geeigneten Biteinsatz in die integrierte magnetische Bitaufnahme (11) stecken.

D

Um das Schnellspannbohrfutter (9) wieder zu montieren, schiben Sie es mit gezogener Bohrflutterhülse (b) bis Anschlag auf die Bitaufnahme (11). Lassen Sie anschließend die Bohrflutterhülse los. Das Schnellspannbohrfutter arretiert sich von selbst. Prufen Sie, ob das Schnellspannbohrfutter fest sitzt.

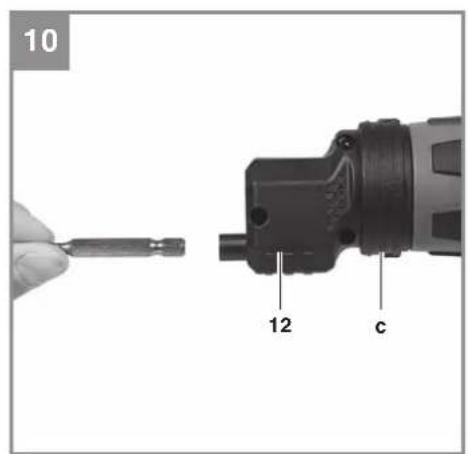

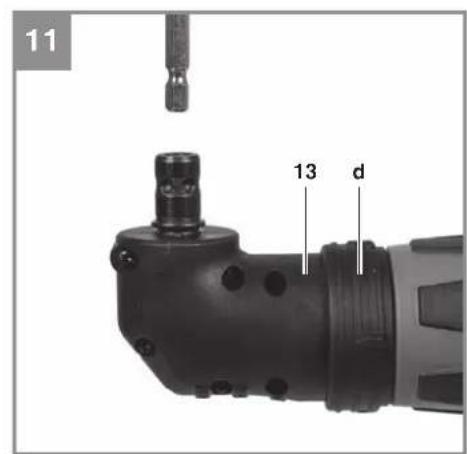

6.12 Aufsätze montieren

(Abb.10-13 / Pos. 12+13)

Mit den Aufsätzen (12+13) konnen Schrauben in schwer zugängliche Stellen geschraubt und anbezogen werden.

Die Montage der Aufsätze (12+13) Funktioniert wie die Montage des Schnellspannbohrutters (9). Ziehen Sie die hintere Bohrftertuhse (c/d) nach hinten und stecken Sie den Aufsatz auf die Werkzeugaufnahme des Gerätes.

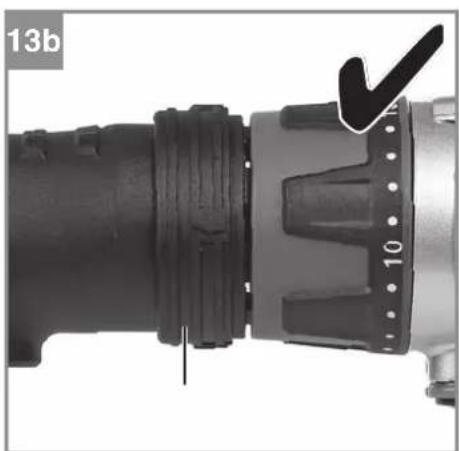

Die Aufsätze verriegeln sich von selbst. Prufen Sie den festen Sitz der Aufsätze.

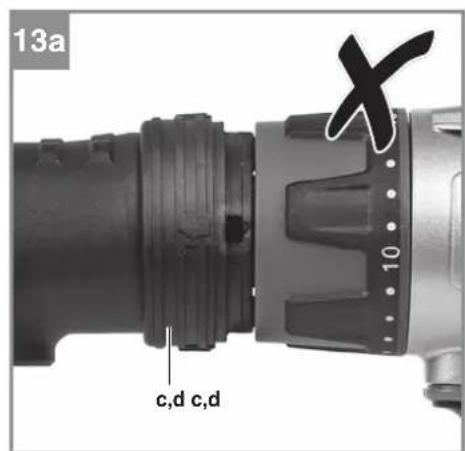

Sollte sich der Aufsatz nicht von selbst verriegeln, drehen Sie etwas an der Sechskantaufnahme (Bild 12/Pos. e/f), bis die hintere Bohrfutterhülse verriegelt (Bild 13).

Nun können Sie einen geeigneten Biteinsatz in die Bitaufnahme stecken.

Die Demontage erfolgt in umgekehrter Reihenfolge.

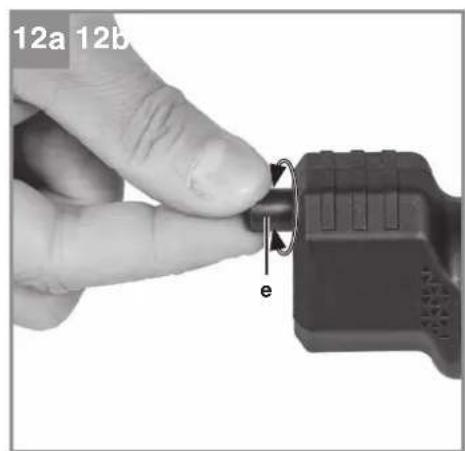

6.13 Aufsätze drehen

Entfernen Sie den Aufsatz, wie in 6.12 beschrieben und setzen Sie diesen in der gewünschten Position wieder auf. Prufen Sie den festen Sitz des Aufsatzes.

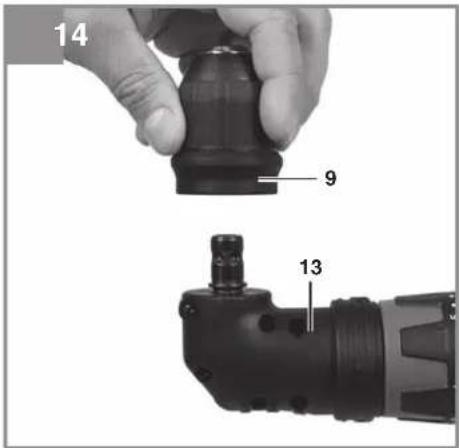

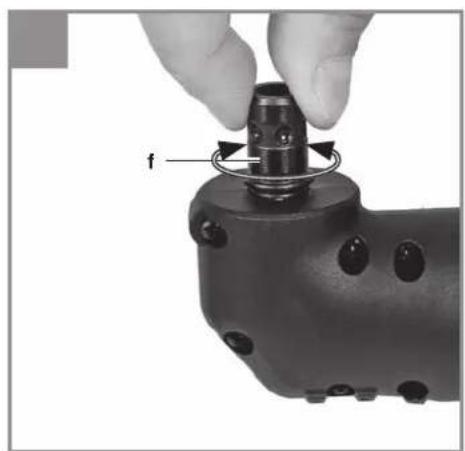

6.14 Winkelaufsatz (13) und Schnellspannbohrfutter (9) kombinieren (Bild 14)

Um an schwer zugänglichen Stellen LÖcher bohren zu konnen, konnen Sie den Winkelaufsatz (13) mit dem Schnellspannbohrfutter (9) kombinierten.

Montieren Sie dazu den Winkelaufsatz (13) am Gerat, wie in 6.12 beschrieben, und dann das Schnellspannbohrfutter (9) am Winkelaufsatz (13) wie in Bild 14 dargestellt.

Anschließlich konnen Sie einen geeigneten Bohrer in das Schnellspannbohrfutter (9) eingetzen wie in 6.9 beschrieben.

Prufen Sie den festen Sitz der Aufsätze. Die Bohrflutterffung (a) muss groB genom sein, um den Bohrer setzen zu konnen. Drehen Sie das Schnellspannbohrfutter (9) zu und überprüfen Sie den festen Sitz des Bohrs.

7. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem saubenen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese konnten die Kunststoffeile des Gerätes angegeben. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

7.2 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

7.3 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes

Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.Einhell-Service.com

Tipp! Für ein gutes Arbeitsergebnis empfehlen wir hochwertiges Zubehör von kwb! www.kwb.eu [e-mail]

D

8. Entsorgung und Wiederverwertung

Das Gerat befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerat und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehoren nicht in den Hausmull. Zur fachgerechten Entsorgung sollt das Gerat an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzuganglichem Ort. Die optimale Lager temperaturel liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

10. Anzeige Ladegerät

Anzeigestatus		Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft		Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät
An Aus Laden		Das Ladegerätlädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fienden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung konnen die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.		Denkund und einsatzbereit. Danach wird bis zur vollständigen Ladung auf eine Schonladung um-geschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmer Sie den Akku aus dem Ladegerät. Trennen Sie das Lade-gerät vom Netz.
Blinkt Aus Anpassungsladung		Das Ladegerät befni ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45°C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler		Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmer Sie den Akku aus dem Ladegerät.
An An Temperaturstörung		Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmer Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20°C) auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung: Der Eigentümer des Elektrogerätes ist alternatively anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhl. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

These Sendung enthalt Lithium-lonen-Batterien. Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam behandeln. Entzündungsgefall bei Beschäftigung des Versandstücks. Bei Beschäftigung des Versandstücks: Kontrolle und erforderlichenfalls erneutes Verpacken. Für zusätzliche Informationen rufen Sieitte die 0049 9951 95920-66 an.

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfugung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beisiel
Verschleiße*Bohrfutter,Akku
Verbrauchsmaterial/Verbrauchsteile*Bit-Einsätze/Bohrer
Fehlteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solute这点 Gerät dessnoch einmal nicht einwandfrei Funktionieren, bedauern wir thish und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.Einhell-Service.com. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmoglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service - Eschenstraße 6 - 94405 Landau/Isar (Deutschland)

Sehr geehrte Kundin,
sehr geehrter Kunde,

LIEBE MOGLICHMACHER,

wir haben das Ziel, alles davon zu tun, damit Sie mit Einhell all ihre Projekte möglich machen können. Aus thisem Grund ist Service bei uns geleitet Anspruch: mit über 20 Jahren Erfahrung und mehr als 120 kompetenten und personlichen Ansprechpartners hat es sich der Einhell Service auf die Fahren geschrieben, Sie bei allen Fragen zu ihrem Produkt zu unterstützen. Dazu gehört ein beratendes Technikerteam, bis zu 10 Jahre Ersatzmittelverfügbarkeit, 24 Stunden Versandservice, eine leistungsfähige Reparatur-Organisation und ein flachendeckendes Service-Partnernetz.

Über unser Onlineportal www.Einhell-Service.com sind weitere unserer verfügbarbaren Services jetzt noch schneller und einfacher für Sie erreichen – rund um die Uhr, sieben Tage die Wonne.

Einhell Service

Eschenstraße 6

94405 Landau an der Isar

Telefon: [phone]

Telefax: 09951-959 1700

E-Mail: [e-mail]

Wir freuen uns auf ihren Besuch unter

GB

Danger!

Alle LED-lamper blinker:

Beskriv venligst fejlfunktionen.

Garantibevis

Kære kunde!

Endast for EU-länder

Beskriv den felaktiga Funktionen.

Garantibevis

Basta kund,

4. Technische gegevens

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschicht over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

Akku-Bohrschrauber* TE-CD 18/45 3X-Li (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
(EU)2015/1188
2014/35/EU
2006/28/EC
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426 Notified Body:
(EU)2016/425
2011/65/EU_(EU)2015/863

区2006/42/EC
Annex IV Notified Body: Reg.No.:
2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured LWA = dB() ; guaranteed LWA = dB() P = kW . L / = cm
Notified Body:
2012/46/EU. (EU)2016/1628 Emission No.:

Standard references: EN 62841-1; EN 62841-2-1; EN 55014-1; EN 55014-2

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Landau/Isar, den 18.06.2021

Andreas Weichselgartner/General-Manager

Nig

NigelYangProduct-Management

First CE:2021

Art-No.:45.139.90

I-No.:21010
