Rapidfire 2.2 - Vrtalnik PARKSIDE - Brezplačna navodila za uporabo

Tip izdelka	Brezžični večnastavčni vijačnik
Znamka	Parkside
Model	Rapidfire 2.2
Napetost motorja	4 V (enosmerni tok)
Kapaciteta baterije	2,0 Ah (Li-ion)
Hitrost v prostem teku	200 min⁻¹
Teža (naprava + 9 nastavkov)	0,52 kg
Raven zvočnega tlaka	65,5 dB(A) (K=3 dB)
Raven zvočne moči	76,5 dB(A) (K=3 dB)
Vibracije (a_h)	0,502 m/s² (K=1,5 m/s²)
Tip baterije	Vgrajena litij-ionska, 4 V, 2,0 Ah
Čas polnjenja	Približno 60 minut
Polnilna napetost	5 V (prek USB-C, tok 2,1 A)
Število priloženih nastavkov	14 nastavkov 25 mm + 1 podaljšek 50 mm
Boben za menjavo nastavkov	Kapaciteta 9 nastavkov
Funkcije	Vijačenje, vrtanje (les, kovina, plastika), vrtenje desno/levo, blokada osi
LED luč	Da, vgrajena za osvetlitev delovnega območja
Vzdrževanje	Čistiti s suho krpo, vzdrževanje ni potrebno
Temperaturno območje polnjenja	4 °C do 40 °C
Temperaturno območje delovanja	-20 °C do 50 °C
Garancija	3 leta (Francija in Belgija)
Nadomestni deli	Na voljo na www.grizzlytools.shop

Pogosto zastavljena vprašanja - Rapidfire 2.2 PARKSIDE

Kako napolniti baterijo Parkside Rapidfire 2.2?

Priključite priloženi kabel USB-C na napajalnik (5V, 2,1 A) in nato na napravo. Napajalnik vključite v vtičnico. Polnjenje traja približno 60 minut. LED diode prikazujejo stanje: rdeča (začetek), rdeče-rumena (polovično), rdeče-rumeno-zelena (popolno napolnjeno).

Kako zamenjati nastavke na vrtalniku?

Potisnite batni mehanizem naprej, obrnite boben za izbiro želenega nastavka, nato potisnite batni mehanizem nazaj. Nastavek se samodejno pritrdi. Za ročno menjavo odstranite nastavek iz šesterokotnega ležišča in vstavite novega.

Kakšna je hitrost vrtenja vijačnika?

Hitrost v prostem teku je 200 obratov na minuto (min⁻¹). Fiksna je, brez regulatorja.

Ali lahko Parkside Rapidfire 2.2 uporabljate za vrtanje kovine?

Da, naprava je namenjena vrtanju lesa, kovine in plastike. Uporabite ustrezen nastavek in poskrbite, da je material trdno pritrjen.

Kaj pomeni utripajoča rumena LED med polnjenjem?

Utripajoča rumena LED pomeni, da je baterija pregreta. Odklopite polnilnik in pustite napravo, da se ohladi, preden nadaljujete s polnjenjem.

Kako uporabiti podaljšek nastavka?

Odstranite nastavek iz ležišča, vstavite podaljšek (50 mm) v šesterokotno ležišče z rahlim obračanjem, dokler se magnetno ne zaskoči. Za odstranitev preprosto potegnite.

Kaj storiti, če se naprava med uporabo pregreje?

Takoj ustavite napravo in jo pustite, da se ohladi. Izogibajte se izpostavljanju soncu ali viru toplote. Priporočena delovna temperatura je od -20 °C do 50 °C.

Ali je baterija odstranljiva?

Baterija je vgrajena in je ni mogoče odstraniti s strani uporabnika. Ob koncu življenjske dobe sledite navodilom za razstavljanje za varno odstranitev in recikliranje.

Kje kupiti nadomestne dele ali dodatke?

Nadomestni deli in dodatki so na voljo na spletni strani www.grizzlytools.shop. Primeri: podaljšek nastavka (91103182), torbica (91103181), napajalnik s kablom USB-C (80001043 za EU).

Kako očistiti vijačnik Parkside Rapidfire 2.2?

Za čiščenje prezračevalnih rež, ohišja in ročajev uporabite suho krpo. Nikoli ne uporabljajte vode, čistil ali topil. Pred čiščenjem vedno odklopite napravo.

NAVODILA ZA UPORABO Rapidfire 2.2 PARKSIDE

Pred branjem odprite stran s sikami in se natoseznanite z vsemi funkcjiami naprave.

Tehnični podatki 152
Varnostna opozorila 153

Simboli in oznake 153
Splošni varnostni predpisi
za elektricna orodja 153

Postopek polnjenja 157

Polnjenje akumulatorske baterije .... 158
Preverjanje stanja napoljenosti
akumulatorske baterije 158

Vklop / izklop 158
Stikalo za izbiro smeri vrtenja 158
Izbira nastavka iz bobna

Zamenjava nastavkov v bobnu
za menjavo nastavkov 159
Uporaba drzala
za podaljšek nastavka 159

Cischenje in vzdvrzejane 159

Cischenje. 159
Vzdrževanje 159

Shranjevanie 160
Odstranjevanje med odpadke /
varstvo okolja. 160
Nadomestni deli / Pribor ....161
Garancijski list 163
Prevod originalne izjave
o skladnosti CE 176

Predgovor

Cestitke ob nakupu vase nove naprave.

Odločili ste se za visokokakovosten izdelek. Kakovost naprave je bila preverjena med postopkom proizvodnje in pri končem preverjanju, s Čimer je zagotovljeno pravilno delovanje vase naprave.

Izdelku so priložena navodila za uporabo. Vsebujejo pomembna na-

vodila glede varnosti uporabe in odstra-nitve. Pred uporabo izdelka seseznanite z navodili za uporabo in varnostimi navodili. Izdelek uporabljajte zgolj na opisani na-cin in v našte namene.

Navodila skrbn o shranite in pri predaji naprave tretji osebi prilozite tudi vso dokumentacio.

Namen uporabe

Orodje je zasnovano za privijanje in odvijanje vijakov, kakor tudi za vrtanje v les, kovino ali plastiko. Vsakrsna uporaba, ki ni izrecno dovoljena v teh navodilih za uporabo, lahko povzroci skodo na orodju in predstavlja resno nevarnost za uporabnika. Uporabnik je odgovoren za nezgode ali poskodbe drugih ludi ali njihove lastnine. Proizvajalec ne jamci za skodo, nastalo zaradi nenamenske ali napacne uporabe. To orodje ni primerno za uporabo v komercialne namene. V primeru uporabe v komercialne namene ugasne pravica do uveljavljanja garancije.

Splošen opis

Slike najdete na prednji straniPokrova.

Obseg dobave

Orodje vzemite iz embalaze in preverite, ali je popolno:

• Akumulatorski vijacnik z nastavki
• Polnilni kabel USB-C
• 14 Nastavki, 25-milimetriskimi
• Držalo za podaljšek nastavka, 50 mm
• Torbica za na pas
• Navodila za uporabo

14 nastavkov:

reža SL		No. 4·5·6
prečkamo PZ		No. PZ1·PZ2·PZ3
prečkamo PH		No. PH1·PH2·PH3
Notranji šestro- T geljinik		No. T15·T20·T25
šesterokotnik H		No. H4·H5

Napajalnik ni v obsegu dobave.

Opis funkcij

Akumulatorski vijačnik z izmenljivimi na-stavki in možnostjo vrtenja v desno/levo ima boben za menjavo nastavkov (možno opremiti z devetimi 25-milimetriskimi na-stavki), 6-robo vpenjalo vijačnega nastavka in delovno LED-svetilko. Najvecji vrtilni moment je 7 Nm.

Pregled

1 Varnosti v cestnem prometu

2 Nastavki
3 Vpenjalo vijačnega nastavka
4 Sani akumulatorskega vijačnika z izmenljivimi nastavki

5 Prikaz stanja napoljenosti akumulatorske baterije
6 Polnilna doza (ni vidna)
7 Delovna LED-svetilka
8 Stikalo za izbiro smeri vrtenja
9 Stikalo za vklop/izklop 105 zamenljivih nastavkov
11 Polnilni kabel USB-C
12 Drzalo za podaljšek nastavka
13 Torbica za na pas

∠

14 Bobna za menjavo nastavkov

Tehnicni podatki

Akumulatorski vijacnik z nastavki........Rapidfire 2.2

Napetost orodja U. 4 V; 2,0 Ah Stevilo vrtljajev v prostem tek

$$ \left(n _ {0}\right) \dots 2 0 0 \min ^ {- 1} $$

Polnilna napetost U... 5 V=

Polnilni tok 2,1 A

Teža (orodje + 9 nastavki) ...0,52 kg

• samo v povezavi z napajalnikom, ki je na voljo v splletni trgovini.

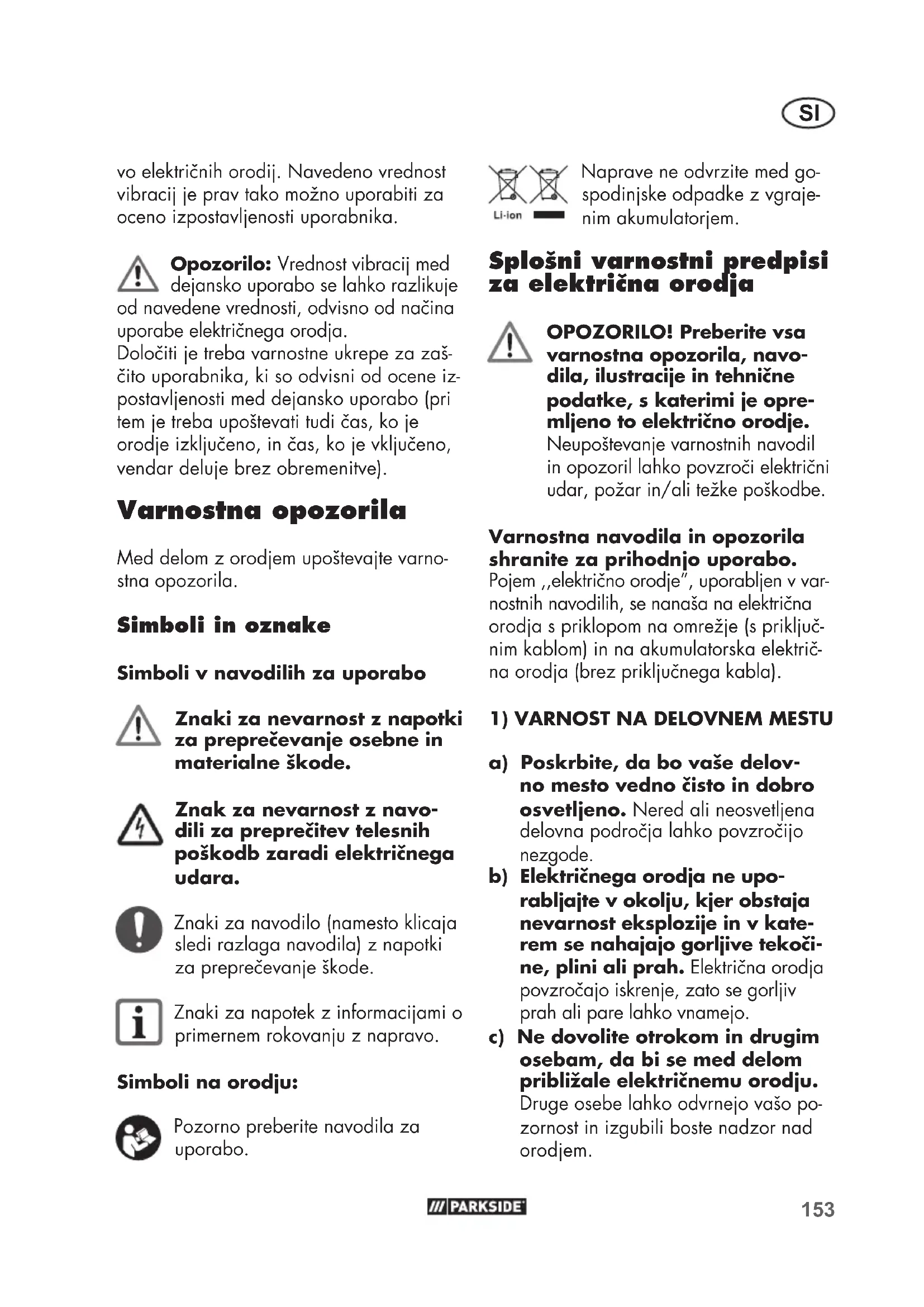

Navedena vrednost vibracij je izmerjena po standardiziranem postopku ter jo je mozno uporabiti za medsebojno primerja

vo elektricnih orodij. Navedeno vrednost vibracij je prav tako mozno uporabiti za oceno izpostavljenosti uporabnika.

Opozorilo: Vrednost vibracij med dejansko uporabo se lahko razlikuje od navedene vrednosti, odvisno od načina uporabe elektricnega orodja.

Dolociti je treba varnostne ukrepe za zašcito uporabnika, ki so odvisni od ocene izpostavljenosti med dejansko uporabo (pri tem je treba upostevali tudi Čas, ko je orodje izkljuceno, in Čas, ko je vkljuceno, vendar deluje brez obretenite).

Varnostna opozorila

Med delom z orodjem upostevajte varno-stna opozorila.

Simboli in oznake

Simboli v navodilih za uporabo

Znaki za nevarnost z napotki za preprečevanje osebne in materialne škode.

Znak za nevarnost za navodili za preprecitev telesnih poškodb zaradi elektricnega udara.

Znaki za navodilo (namesto klicaja sledi razlaga navodila) z napotki za preprecevanje skode.

Znaki za napotek z informacijami o primernem rokovanju z napravo.

Simboli na orodju:

Pozorno preberite navodila za uporabo.

Naprave ne odvrzite med gospodinjske opadke z vgrajenim akumulatorjem.

Splošni varnostni predpisi za elektricna orodia

OPOZORILO! Preberite vsa varnostna opozorila, navodila, ilustracije in tehnicne podatke, s katerimi je opremljeno to elektricno orodje. Neupostevanje varnostnih navodil in opozoril lahko povzroci elektricn udar, požar in/ali težke poskodbe.

Varnostna navodila in opozorila shranite za prihodnjo uporabo.

a) Poskrbite, da bo vase delovno mesto vedno cisto in dobrosvetljeno. Nered ali neosvetljena delovna podrocja lahko povzrocijo nezgode.
b) Elektricega orodja ne uporabljaje v okolju, kjer obstaja nevarnost eksplozije in v katerem se nahajao gorljive tekociine, plini ali prah. Elektrica orodja pouzrocajo iskrenje, zato se gorljiv prah ali pare lahko vnamejo.
c) Ne dovolite otrokom in drugim osebam, da bi se med delom priblizale elektricnemu orodju. Druge osebe lahko odvrnejo va so po-zornost in izgubili boste nadzor nad orodjem.

2) ELEKTRICNA VARNOST:

a) Prikljuci vtič elektricnega orodja mora ustrezati vtičnici. V nobenem primeru vtiča ne smete spreminjati. Uporaba adapterskih vtičev v kombinićji z zašcitno ozemljenimi elektricnimi orodji ni dovoljena. Nespremenjen vtič in ustrezna vtičnica zmanjsujeta nevarnost elektricnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi povrsinami, na primer s cevmi, grelci, sterilniki in hladilniki. Ce je ozemljeno tudi vase telo, obstaja povecano tveganje elektricnega udara.
c) Elektricno orodje zavarujte pred dezjem in vlago. Vstop vode v elektricno orodje povecuje nevarnost elektricnega udara.
d) Elektricega kabla ne uporabljaite za prenašanje ali obešanje elektricega orodja in ne vlecite vtica iz vticnice tako, da vlecate za kabel. Kabel zavarujte pred vrocin, oljem, ostrimi robovi in premikajocimi se deli orodja. Poškodovan ali zavozlan kabel povecuje nevarnost elektricega udara.
e) Ce elektricno orodje uporabljate na prostem, uporabljaje samo podaljsek, ki jeprimeren za delo na prostem. Uporaba podali-sevalnegakabla,ki je primeren za uporabo na prostem, zmanjsuje nevarnost elektricnegadura.
f) Ce se ne morete izogniti uporabi elektricnega orodja v vraznem okolju, uporabite zacitno stikalo okvarnega toka. Uporaba zacitnega stikala okvarnega toka zmanjsa tveganje elektricnega udara.

3) VARNOST OSEB:

a) Bodite zbrani in pazite, kaj delate. Dela z elektricnim orodjem se lotite razumno. Elektricnega orodja ne uporabljaite, ko ste utrujeni ali pod vplivom mamil, alkohola oziroma zdravil. En sam trenutek nepazljivosti pri uporabi elektricnega orodja ima lahko za posledico resne telesne poskodbe.
b) Uporabljaite osebno zašcitno opremo in vedno nosite zašitna očala. Nosenje osebne zašcitne opreme, na primer nedrsečih zašcitnih Čevljev, zašcitne celade ali glusnikov, zmanjsuje tveganje telesnih poskodb.
c) Izogibajte se nenamernemu vklopu orodja. Preden elektricno orodje priklujcit na elektricno omrezej, ga dvignete ali prenašate, se prepricajie, da je izkliuceno. Če pri nosenju elektricne-ga orodja držite prst na stikalu ali Če vklopljeno orodje priklujcit na omrezej, lahko pride do nasreče.
d)Pred vklopom z elektricnega orodja odstranite nastavitvena orodja ali vijačni ključ. Orodje ali ključ, ki se nahaja na vrtečem se delu orodja, lahko povzročita nezgodo.
e) Izogibajte se nenormalni telesn di rzi. Poskrbite za varno stojisce in ohranite ravnotezje. Tako boste lahko v nepričakovani situaciji bolje obvladali elektricno orodje.
f) Uporabljaite primerno obleko. Ne nosite širokih oblačil ali na-kita. Lasje, oblačila in rokavice naj se ne priblžujejo premikajocim se delom orodja. Premiakovi se deli orodja lahko zagrabijo ohlapno obleko, nakit ali dolge lase.
g) Ce je mogoce namesiti naprave

za odsesavanje in prestrezanje prahu, jih namestite in zagotovite nijhovo pravilno uporabo. Ce so na voljo prikljucki za odsesavanje in lovilnik prahu, se prepricaje, da so pravilno priklopljeni in da jih pravi no uporabljate.

h) Ne pustite se preslepiti laznemu občutku varnosti in ne zanemarjaite varnostnih navodil za elektricna orodja, tudi ce po večkrai uporabi elektricno orodje dobro poznate. Nepazljivo ravnanje lahko v nekaj delčikh sekunde povzroci hude poškodbe.
4) UPORABA IN RAVNANJE Z ELEKTRICNIM ORODJEM:
a) Ne preobrenjute orodia. Uporabljaite samo elektricno orodie, ki je predvideno za opravljanje dolocenega dela. Z ustreznim elektricnim orodjem boste delali bolje in varneje v predvidem obmociju zmogljivosti.
b) Ne uporabljaite elektricnega orodja, ki imaPokvarjeno stikalo.Elektricno orodje,ki ga ni mozn no vklopiti ali izklopiti, je nevarno in ga je treba popraviti.
c) Izvlecite vtic iz vticnice in/ali odstranite akumulatorsko baterijo, preden se lotite nastavitev orodja, zamenjate pribor ali odlozite orodje. Ta previdnostni ukrep onemogoca nenamerni zagon elektricnega orodja.
d) Elektricno verižno orodje, ki ga ne uporabljate, shranujte izven dosegatrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil, ne dovolite uporabljati orodja. Elektrica

orodja so nevarna, ce jih uporabljajo neizkušene osebe.

e) Elektricno orodje in vpenjalne nastavke skrbno negujte. Prepriajte se, da gibljivi deli delujejo brezhibno in da niso stisnjeni. Prav tako ne smejo biti zlomljeni ali poskodovani do te mere, da ovirajo delova-nje elektricnega orodja. Pred po-novno uporabo je treba poskodovani del orodja popraviti. Vzrok za stevilne nezgode so prav slabo vzdrijevana elektrica orodja.
f) Rezalna orodja naj bodo ostra in cista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zaikajio in so lazie vodljiva.
g) Elektricno orodje, pribor, na-stavke itd. uporabljaite v skla-du s temi navodili. Pri tem upo- stevajte delovne pogoje in vrsto dela, ki ga nameravate opravljati. Zaradi uporabe elektricnega orodja v druge, nepredvidene namene, lahko nastanejo nevarne situacije.
h) Skrbite za to, da so rocaji in prijemalne povrsine suhi, cisti in brez olja ali masti. Spolzki rocaji in prijemalne povrsine ne omogocajo varne uporabe in nadzora nad elektricnim orodjem v nepredvidenih situacijah.
5) SKRBNO RAVNANJE Z AKUMULATORSKIMI ORODJI IN NJIHOVA UPORABA
a) Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Na polnilniku, predvidenem za poljenje dolocene vrste akumulatorskih baterij, lahko pride do požara, ce ga uporabite za poljenje drugih vrst akumulatorskih baterij.

SI

b) Za pogon elektricnih orodij uporabljaje samo zanje predvidene akumulatorske baterije. Uporaba drugacnih akumulatorskih baterij lahko povzroci telesne poskodbe in pozar.
c) Akumulatorska baterija, ki ni v uporabi, ne sme priti v stik s pisarniskimi sponkami, kovanci, kljuci, zeblji, vijaki ali z drugimi kovinskimi predmeti, ki bi lahko povzroci prelimostitev kontaktov. Kratek stik med kontakti akumulatorske baterije lahko povzroci opekline ali požar.
d) Pri napačni uporabi lahko iz akumulatorske baterije izteče tekocina. Izogibajte se kontaktu z njo. Če vseeno pride do stika, prizadeto mesto spirajte z vodo. Če pride tekocina v oci, po spiranju poščite zdravniško pomoc. Iztekajoca tekocina lahko povzroci draženje koze in opekline.
e) Ne uporabljaite poskodovanih ali predelanih akumulatorskih baterij. Poškodovane ali predelane akumulatorske baterije se lahko obnasajo nepredvidljivo in povzrocijo požar, eksplozije ali poskodbe.
f) Akumulatorskih baterij ne izpostavljaite ognju ali previsokim temperaturam. Ogenj ali temperature, visje od 130^, lahko povzrocijo eksplozijo.
g) Upostevaje vsa navodila za polnjenje in akumulatorske baterije ali akumulatorskega orodja nikoli ne polnite izven temperaturnega območja, navedenega v navodilih za uporabo. Nepravilno polnjenje ali polnjenje izven dovoljenega temperaturnega območja lahko unići akumulatorsko baterijo in poveča nevarnost požara.

6) SERVIS
a) Elektricno orodje lahko popravlja samo usposobljen strokovnjak, in to izključno z originalni mi nadomestnimi deli. Le tako bo tudi vnaprej zagotovljena varna raba elektricnega orodja.
b) Poškodovanih akumulatorjev ne popravljaje. Kakrsna koli popravila akumulatorskih baterij lahko izvaja samo proizvajalec ali njegovi pooblaseni serviserji.

7) DRUGI VARNOSTNI PREDPISI

a) Kadar izvajate dela, pri katerih bi lahko vijaki prisli v stik s skritimi elektricnimi napeljavami, elektricno orodje drzite za izolirane povrsine rocaja. Zaradi stika z elektricnimi vodniki pod napetostjo lahko pridejo pod napetost tudi kovinski deli orodja, posledica cesar je elektrici udar.
b) Samo za uporabo v zaprtih prostorih.
c) Ohisja nikakor ni dovoljeno odpreti.
d) Litij-ionske akumulatorje je dovoljeno polniti samo v območju temperature okolja, ki je navedeno v navodilih za uporabo. Polnjenje pri zelo nizkih (npr. pod 0 °C) ali pri zelo visokih (npr. nad 45 °C) temperaturah lahko povzroci hude težave z varnostjo baterije.
8) POSEBNA VARNOSTNA OPOZORI LA ZA AKUMU LATORS KA OROD JA
a) Akumulatorske baterije/elektricnega orodja/naprave ne iz-postavljaje mochnim sonnim in ne odlagajte na grelene naprave. Akumulatorska baterija je obcutljiva na

vrocinoinobstajanevarnosteksplozije.

b)Pred polnjenjem počakajte, da se segreta akumulatorska baterija ohladi.
c) Akumulatorske baterije ne odpiraje in jo zašcitite pred mehanskimi poskodbami. Obstaja nevarnost katkega stika in uhajanja hlapov, ki dražijo dihala. Poskrbite za dotok svežega zraka in v primeru težav pošćite zdravniško pomoc.
d) Akumulatorske baterije ne odpirajte in jo zašcitite pred mechanskimi poskodbami. Obstaja nevarnost katkega stika in uhajanja hlapov, ki dražijo dihala. Poskrbite za dotok svežega zraka in v primeru težav pošcite zdravnisko pomoc. V primeru stika z očmi in kožo prizadeto mesto sperite z vodo ali neutralizatorjem ter obšcite zdravnika.

9) DRUGA TVEGANJA

Tudi ce to elektricno orodje uporabljate v skladu s predpis, se pri njegovi uporabi pojavlia nekaj tveganj. Naslednje nevarnosti se lahko pojavijo v povezavi s konstrukcijo in izvedbo tega elektricnega orodja:

a) ureznine,
b) poskodbe sluha, ce ne uporabljate ustrezne zašcite za sluh,
c) vpliv na zdravje zaradi tresljajev, ki se prenašajo na dlani in roke, ce orodje uporabljate dlje chasa oziroma ga ne uporabljate in vzdrujte pravilno.

Opozorilo! Elektricno orodje med delovanjem ustvarja elektron magnetno polje. To polje lahko v dolocenih pogojih vpliva na aktivne in pasivne medicinske vsadke. Da bi zmanjsali nevarnost resnih ali smrtnih poškodb, osebam

z medicinskimi vsadki priporocamo, da se pred uporabo orodja posvetujejo s svojim zdravnikom in proizvajalcem medicinskega vsadka.

Postopek polnjenia

Akumulatorske baterije ne izpostavljanje ekstremnim razmeram, kot so vročina in udarci. Nevarnost poskodb zaradi iztekajće elektrolitske raztopine! V primeru stika z očmi in kožo prizadeto mesto sperite z vodo ali neutralizatorjem ter obišcite zdravnika.

Akumulatorsko baterijo polnite samo v suhih prostorih.

Preden prikljucite polnilnik, se pre-pricajte, da so zunanje povrsine akumulatorske baterije ciste in suhe. Nevarnost poskodb zaradi elektricnega udara.

Napravo je dovoljeno polniti samos polnilnikom, ki ga je mogoce dobiti pri nas pod stevilko za narocilo 80001043 za EU oziroma pod stevilko za narocilo 80001044 za Veliko Britanijo.

• Napravo je dovoljeno napajati samo z napajalno napetostjo, skladno s predpisom SELV (Safety Extra Low Voltage, varnostna nizka napetost) in oznakami na napravi.
  Pred prvo uporabo akumulatorsko baterijo napolnite. Akumulatorske baterijene polnite veckrat zapored po malo.
• Ce orodje deluje prepočasi, akumulatorsko baterijo dodatno napolnite.
  V vsakem primeru upostevajte vsa veljavna varnostna navodila ter predpise

in nasvete za varstvo okolja.

• Okvara, ki nastanejo kot posledica nepravilne uporabe, so izkljucene iz garancije.

Polnjenie akumulatorske baterije

1. Povežite polnilni kabel USB-C (11) z napajalnikom.
2. Prikljucite polnilni kabel USB-C (11) na polnilno vticnico (6) naprave.
3. Prikljucite napajalnik na elektricno vticnico.
4. Po postopku poljenja polnilnik napajalnik locite od omrežja.

Prikaz napoljenosti (5) sveti:

1 lucka LED sveti (rdece):

Zacetek polnjenja

2 lucki LED svetita (rdece in rumeno):

Akumulator je napoljen prbl. do polovice

3 lučke LED svetijo (rdeče, rumeno in zeleno):

Čeželite orodje zagnati, pritisnite tipko za vklop/izklop (9). Za izklop izpustite stikalo za vklop/izklop.

Ko stikalo za izbiro smeri vrtenja (8) premaknete v srednji položaj, je orodje zavarovano pred vklopom.

Če je gumb za varnostno zaporo vklopa aktiven, lahko LED-lucko še vedno uporabljate. Za to pritisnite stikalo za vklop in izklop.

Stikalo za izbiro smeri vrtenja

1. Pocakajte, da se naprava zaustavi.
2. Pri pogledu na napravo od zadaj:

Vrtenje v desno: Stikalo za smer (8) potisnite v desno.

Vrtenje v levo: Stikalo za smer (8) potisnite v levo.

Ko stikalo za izbiro smeri vrtenja (8) premaknete v srednji položaj, je orodje zavarovano pred vklopom.

Stikalo za izbiro smeri vrtenja lahko preklapljate le, ko orodje miruje.

C Izbira nastavka iz bobna za menjavonastavkov

1. Sani akumulatorskega vijačnika izmenljivimi nastavki (4) potisnite naprej.
2. Boben za menjavo nastavkov potisnite v desno ali levo, dokler ne bo trenutno izbran nastavek namescen zgoraj in bo v isti liniji z vpenjalom vijačnega nastavka (3). Boben za menjavo na-stavkov se občutno zaskovi.
3. Sani akumulatorskega vijačnika z izmenljivimi nastavki (4) potisnite po-novno nazaj.

Sani akumulatorskega vijačnika z izmenljivimi nastavki primite izključno na strani. Pozor, nevarnost poškodb zaradi uklesčenja!

i Izbran nastavek se samodejno fi ksira v vpenjalovijačnega nastavka (3).

Vstavite držalo za podaljšek nastavka (12) v vpenjalo vijačnega nastavka (3). Pri 6-ro-bem vpenjalu boste morda morali nekoliko zavrteti držalo za podaljšek nastavka (12). Potisnite držalo za podaljšek nastavka (12) popolnama v vpenjalo vijačnega nastavka (3). Vodilo in magnetno držalo primeta držalo za podaljšek nastavka (12).

Če zelite držalo za podaljšek nastavka (12) odstraniti, ga preprosto potegnite iz vpenjala vijačnega nastavka (3).

Cischenje in vzdhrzevanje

Popravila in vzdhrzevalna dela, ki niso opisana v teh navodilih za uporabo, Naj opravi naš servisni center. Uporabljajte samo originalne dele. Nevarnost poskodb!

Orodje redno Čistite in opravlijate na-slednja vzdvrjevalna dela. S tem boste zagotovili dolgo ziviljenjsko dobo in varno uporabo orodja.

Ciscenie

Orodja ni dovoljeno škropiti
z vodo ali ga vanjo polagati.
Sicer obstaja nevarnost elektricnega udara!

• Poskrbite, da bodo prezracevalne reze, ohišje motorja in ročaji vedno Čisti. V ta namen uporabite suho krpo ali šćetko. Ne uporabljaje Čistilnih sredstev oz. to-pil. Tako bi lahko orodje nepopravljivo poskODOvali.

Vzdrževanje

Naprava ne potrebuje vzdrzevaanja.

Shranjevanie

• Naprave ne smete shranjevati v vlažnem okolju ali na mestih z jegkimi plini. Napravo hranite na suhem mestu zunaj dosega otrok.
• Povrsino naprave vzdrujte cisto in jo po potrebi samo obrisite s suho krpo.
• Naprave ne smete razstavljiati. Ce je naprava poskodovana, se obrnite na dobavitelja ali proizvajalca.
• Akumulatorsko baterijo shranite le delno napolnjeno. Če akumulatorsko baterijo shranite za dlje šaca, nj bo napoljena 40–60 %.
• Napravo hranite pri 0^ do 45^ . Med shranjevanjem se izogibajte izrednemu mrazu ali vrocin, da akumulator ne izgubi moci.
• Ce akumulatorsko baterijo shranite za dljeČasa, priblizno na tri mesece preverjaje napoljenost in jo po potrebi dodatno napolnite.

Odstranjievanie med opadke/varstvo okolina

Odstranite akumulator iz naprave (glejte navodila za odstranitev akumulatorja) in oddajte napravo, akumulator, pribor in embalazo za predelavo na okolju prijazen nacin.

Elektricnih naprav ni dovoljeno odlagati med gospodinjske oppadke.

Akumulatorja ne zavrzite med gospodinjske opadke, ne mecite ga v ogenj (nevarnost eksplozije) ali v vodo. Poškodovani akumulatorji lahko škodujejo okolju in vasemu zdravju, ce uhajajo strupeni hlapi ali tekocine.

Direktiva 2012/19/EU o opadni elektrichi in elektronski opremi: Odsluzeno elektricno opremo je treba zbirati loceno in jo oddati za predelavo na okoljsko prime- ren nacin.

Odvisno od prenosa Direktive v nacionalno pravo so vam na voljo naslednje moznosti:

• odsluzeno opremo lahko oddate na prodajinem mestu:

Distributerji zivil s skupno prodajno povrsino najmanj 800 kvadratnih metrov, ki večkrat letno ali trajno nudijo in naredijo dostopno elektricno in elektronsko opremo. Distributerji morajo pri dobavi nove elektricne ali elektronske opreme koncnemu uporabniku na mestu dobave ali v njegovi negosredni blizini brezplačno vzeti nazaj opredno opre mo koncnega uporabnika, ki je enake vrste kot nova oprema in načeloma izpolnjue enake funkcije kot nova oprema, ravno tak o morajo na Željo koncnega uporabnika, ki pri njih ne kupa elektricne ali elektronske opreme, v maloprodajni trgovini ali v njeni negosredni blizini vzeti nazaj do tri opadne naprave ene vrste opreme, Če te nimajo nobene zunanje mere, dalje od 25 cm.

• ali na uradnem zbirališcu: Napravo oddajte pri podjetju, ki se ukarjaz recikliranjem. Uporabljene dele iz umetne mase in kovinske dele je mogoce ločiti po vrstah materialov in jih tak oddati za recikliranje. V zvezi s tem povprašajte naso servisno sluzbo.
  ali pa jo posljete nazaj proizvajalcu/ osebi, ki jo je dala na trg:

Odstranjevanje vasih okvarjenih poslanih naprav izvedemo brezplačno. V zvezisi tem povravsaje našo servisno službo.

To ne velja za pribor in pripomocke za odpadno opremo, ce nimajo elektricnih sestavnih delov.

Odstranite akumulatorje v skladu z lo
kalnimi predpisi. Okvarjene ali iztrošene
akumulatorje je treba v skladu z Direktivo
2006/66/EG reciklirati. Oddajte akum
latorje na zbirnim mestu za opadne
baterije za okoljsko primerno predelavo. V
zvezi s tem povravsajte svoje lokalno pod
jetje za odstranjevanje oppadkov ali naso
servisno službo.
Akumulatorje odstranite izpraznjene.
Priporocamo, da pole prelepite z lepilnim
trakom za zašcito pred kratkim stikom.
Akumulatorja ne odpirajte.

Navodila za odstranitev akumulatorja

S primernim izvijačem odvjte vse križne vijake na ohisju. Vijake odstranite in ohisje odprite.

Potem s klescami schipalkami prerezite zicona negativnem polu (crno), nato pa se na pozi-tivnem polu (rdeco). Akumulator vzemite ven in ga odstranite med odpadke v skladu z lokal-nimi predpisi.

Nadomestni deli/Pribor

Nadomestni deli in pribor so na voljo na splletni strani www.grizzlytools.shop

Če imate težave s postopkom narocanja, uporabite obrazec za stik. Če imate dodatna vprasnja, se obrnite na «Service-Center« (gleje stran 163).

5 zamenljivih

nastavkov z držalom 91103180

Držalo za podaljšek nastavka ..91103182

Elektricni vtic (5V; 2,1 A) +

Polnilni kabel USB-C EU....80001043

Elektricni vtic (5V; 2,1 A) +

Polnilni kabel USB-C UK.... 80001044

1. S tem garancijskim listom «Grizzly Tools GmbH & Co. KG, Stockstädtier Straße 20, 63762 Großostheim, Germany» jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanijkljivosti in okvare zaradi napak v materialu ali izde-lavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.
2. Garancija je veljavna na ozemlju Republike Slovenije.
3. Garancijski rok za proizvod je 36 mesecev od datuma izročitve blaga. Datum izročitve blaga je razviden iz računa.
4. Kupec je dolžan okvaro javiti pooblascenemu servisu oziroma se informirati o nadajnjih postopkih na zgoraj navedeni telefonski stevilki. Svetujemo vam, da pred tem natancno preberete navodila o sestavi in uporabi izdelka.
5. Kupec je dolžan pooblascenemu servisu predložiti garancijski list in račun, kot potradi lo in dokazilo o nakupu ter dnevu izročitve blaga.
6. V primeru, da proizvod popravlja nepooblasceni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.
7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastosti stvari same in ne vzroki, ki so zunaj proizvajalceve oziroma prodajalceve sfere. Kupec ne more uveljavljati zahevkov iz te garancije, ce se ni držal priloženih navodil za sestavo in uporabo izdelka ali ce je izdelek kakorkoli spremenjen ali nepravilno vzdhrževan.
8. Jamcimo servis in rezervne dele še 3 leta po preteku garancijskega roka.
9. Obrabni deli oz. potrošni material so izvzeti iz garancije.
10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh locenih dokumentih (garancijski list, račun).
11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec:

Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda

• Zgoraj opisani predmet izjave izpolnjije predpise direktive 2011/65/EU Evropskega parlamenta in Sveta z dne 8. junija 2011 o omejevanju uporabe dolocenih nevarnih snovi v elektrichi in elektronski opremi

20220603_rev02(pk

GRIZZLY TOOLS GMBH & CO. KG
