BEDIENUNGSANLEITUNG Rapidfire 2.2 PARKSIDE

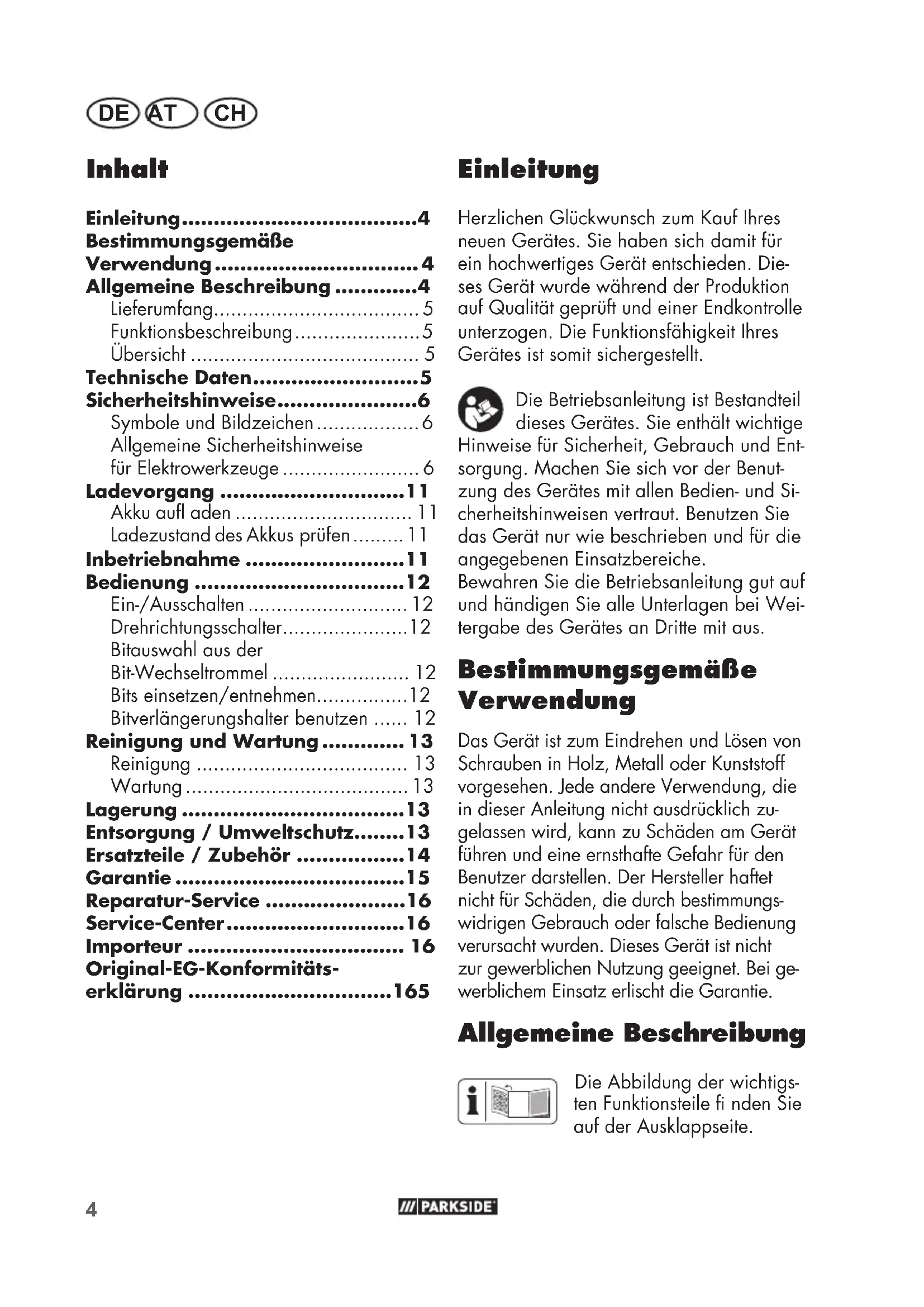

• Inhalt Einleitung p. 4
• Bestimmungsgemäße Verwendung p. 4
• Allgemeine Beschreibung p. 4
• Lieferumfang p. 5
• Funktionsbeschreibung p. 5
• Übersicht p. 5
• Technische Daten p. 5
• Sicherheitshinweise p. 6
• Symbole und Bildzeichen p. 6
• Allgemeine Sicherheitshinweise für Elektrowerkzeuge p. 6
• Ladevorgang p. 11
• Akku aufl aden p. 11
• Ladezustand des Akkusprüfen p. 11
• Inbetriebnahme p. 11
• Bedienung p. 12
• Ein-/Ausschalten p. 12
• Drehrichtungsschalter p. 12
• Bitauswahl aus der Bit-Wechseltrommel p. 12
• Bits einsetzen/entnehmen p. 12
• Bitverlängerungshalter benutzen p. 12
• Reinigung und Wartung p. 13
• Reinigung p. 13
• Wartung p. 13
• Lagerung p. 13
• Entsorgung / Umweltschutz p. 13
• Ersatzteile / Zubehör p. 14
• Garantie p. 15
• Reparatur-Service p. 16
• Service-Center p. 16
• Importeur p. 16
• Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Die- ses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Ent- sorgung. Machen Sie sich vor der Benut- zung des Gerätes mit allen Bedien- und Si- cherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Wei- tergabe des Gerätes an Dritte mit aus. Bestimmungsgemäße Verwendung Das Gerät ist zum Eindrehen und Lösen von Schrauben in Holz, Metall oder Kunststoff vorgesehen. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zu- gelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen. Der Hersteller haftet nicht für Schäden, die durch bestimmungs- widrigen Gebrauch oder falsche Bedienung verursacht wurden. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei ge- werblichem Einsatz erlischt die Garantie. Allgemeine Beschreibung Die Abbildung der wichtigs- ten Funktionsteile nden Sie auf der Ausklappseite. Original-EG-Konformitäts- erklärung DE AT p. 165

Lieferumfang Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist: - Akku-Wechselbitschrauber - USB-C-Ladekabel - 14 Bits, 25 mm - Bitverlängerungshalter, 50 mm - Gürteltasche - Betriebsanleitung 14 Bits:

4 • 5 • 6 Schlitz Nr. Nr. Nr. Nr. Nr. Kreuz Kreuz Innensechsrund Sechskant Das Netzteil ist nicht im Lieferum- fang enthalten. Funktionsbeschreibung Der Akku-Wechselbitschrauber mit Rechts-/ Linkslauf besitzt eine Bit-Wechseltrommel (9-fach bestückbar mit 25 mm Bits), eine 6-Kant-Bitaufnahme und ein LED-Arbeits- licht. Das maximale Drehmoment ist 7Nm. Übersicht 1 Transportsicherung 2 Bit 3 Bitaufnahme 4 Schlitten des Akku-Wechselbit- schraubers 5 Ladezustandsanzeige 6 Ladebuchse (nicht sichtbar) 7 LED-Arbeitslicht 8 Drehrichtungsschalter 9 Ein-/Ausschalter 10 5 Wechselbits mit Halter 11 USB-C-Ladekabel 12 Bitverlängerungshalter 13 Gürteltasche 14 Bit-Wechseltrommel Technische Daten Akku-Wechselbitschrauber ...Rapid re 2.2 Motorspannung U ..............4 V ; 2,0 Ah Ladespannung U

Gewicht (Gerät + 9 Bits) .............. 0,52 kg Schalldruckpegel

• nur in Verbindung mit dem im Online-Shop erhältlichen Netzteil. Der angegebene Schwingungsemissions- wert ist nach einem genormten Prüfver- fahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der an- gegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.DE AT

Warnung: Die Schwingungs- und Geräusche- missionen können während der tatsächli- chen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektro- werkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird. Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwin- gungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu be- rücksichtigen, beispielsweise Zeiten, in de- nen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Sicherheitshinweise Beim Gebrauch der Maschine sind die Sicherheitshinweise zu beachten. Symbole und Bildzeichen Symbole in der Anleitung: Gefahrenzeichen mit Anga- ben zur Verhütung von Per- sonen- oder Sachschäden Gefahrenzeichen mit Anga- ben zur Verhütung von Per- sonenschäden durch einen elektrischen Schlag Gebotszeichen mit Angaben zur Verhütung von Schäden Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät Bildzeichen auf dem Gerät: Lesen Sie die Betriebsanleitung aufmerksam durch. Werfen Sie das Gerät mit eingebautem Akku nicht in den Hausmüll. Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise, Anwei- sungen, Bebilderungen und technischen Daten, mit de- nen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Ver- letzungen verursachen. Bewahren Sie alle Sicherheitshin- weise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwen- dete Begriff ,,Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektro werkzeuge (ohne Netzleitung).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unord- nung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. b) Arbeiten Sie mit dem Elektro- werkzeug nicht in explosionsge- fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befi nden. Elektrowerk-DE AT

verwenden Sie nur Verlänge- rungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbe- reich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektro- werkzeuges in feuchter Um- gebung nicht vermeidbar ist, verwenden Sie einen Fehler- stromschutzschalter. Der Einsatz ei- nes Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und ge- hen Sie mit Vernunft an die Ar- beit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerk- zeug, wenn Sie müde sind oder unter dem Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutz- ausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutz- helm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeab- sichtigte lnbetriebnahme. Ver- gewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Strom- versorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elek- trowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberfl ächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie das Elektrowerkzeug von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektro- werkzeug erhöht das Risiko eines elek- trischen Schlages. d) Zweckentfremden Sie die An- schlussleitung nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder ver- wickelte Anschlussleitungen erhöhen das Risiko eines elek trischen Schlages. e) Wenn Sie mit dem Elek tro- werkzeug im Freien arbeiten,DE AT

Elektrowerkzeuges den Finger am Schal- ter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeu- ge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil be ndet, kann zu Verletzun- gen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro- werkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haa- re, Kleidung und Handschuhe fern von sich bewegenden Tei- len. Lockere Kleidung, Schmuck oder lange Haare können von sich bewe- genden Teilen erfasst werden. g) Wenn Staubabsaug- und -auf- fangeinrichtungen montiert werden können, sind diese anzubringen und richtig zu ver- wenden. Verwendung einer Staub- absaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerk- zeug vertraut sind. Achtloses Han- deln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung

des Elektrowerkzeugs a) Überlasten Sie das Elektrowerk- zeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem pas- senden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerk- zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge- fährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vorneh- men, Einsatzwerkzeugteile wech- seln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elek- trowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektro werkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pfl egen Sie das Elektrowerk- zeug und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klem- men, ob Teile gebrochen oder so beschädigt sind, dass die Funk- tion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektro-DE AT

werkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge- pfl egte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen. g) Verwenden Sie Elektrowerk- zeug, Einsatzwerkzeug, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berück- sichtigen Sie dabei die Arbeits- bedingungen und die auszufüh- rende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe und Grifffl ächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifffl ä- chen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5) Verwendung und Behandlung

des Akkuwerkzeugs a) Laden Sie die Akkus nur mit La- degeräten auf, die vom Herstel- ler empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brand- gefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzun- gen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte ver- ursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Ver- brennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku aus- treten. Vermeiden Sie den Kon- takt damit. Bei zufälligem Kon- takt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Aus- tretende Akkufl üssigkeit kann zu Haut- reizungen oder Verbrennungen führen. e) Benutzen Sie keinen beschä- digten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verlet- zungsgefahr führen. f) Setzen Sie einen Akku keinem Feuer oder zu hohen Tempera- turen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen. g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelasse- nen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

a) Lassen Sie lhr Elektrowerkzeug nur von qualifi ziertem Fachper- sonal und nur mit Original-Er- satzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.DE AT

b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

7) Weiterführende Sicherheitshin-

weise a) Halten Sie das Elektrowerkzeug an den isolierten Grifffl ächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer span- nungsführenden Leitung kann auch metal- lene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. b) Nur zur Verwendung in Innenräumen. c) Das Gehäuse darf unter keinen Um- ständen geöffnet werden. d) Lithium-Ionen-Akkus sollten nur bei den in der Betriebsanleitung angegebenen Umgebungstemperaturbereich geladen werden. Ein Laden bei sehr niedrigen (z.B. unter 0˚C) oder sehr hohen (z.B. über 45˚C) Temperaturen kann zu schweren Sicherheitsproblemen der Batterie führen.

8) Spezielle Sicherheitshinweise für

Akkugeräte a) Um das Risiko eines elektrischen Schlags zu reduzieren, ziehen Sie den Stecker des Ladegeräts aus der Steckdose heraus, bevor Sie es reinigen. b) Setzen Sie den Akkuschrauber nicht über längere Zeit starker Sonneneinstrahlung aus und legen Sie ihn nicht auf Heizkör- pern ab. Hitze schadet dem Akku und es besteht Explosionsgefahr. c) Lassen Sie einen erwärmten Akkuschrauber vor dem Laden abkühlen. d) Öffnen Sie den Akkuschrauber nicht und vermeiden Sie eine mechanische Beschädigung des Akkus. Es besteht die Gefahr eines Kurzschlusses und es können Dämpfe austreten, die die Atemwege reizen. Sorgen Sie für Frischluft und nehmen Sie bei Beschwerden zusätzlich ärztli- che Hilfe in Anspruch.

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bau- weise und Ausführung dieses Elektrowerk- zeugs auftreten: a) Schnittverletzungen b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird. c) Gesundheitsschäden, die aus Hand- Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum ver- wendet wird oder nicht ordnungsgemäß geführt und gewartet wird. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umstän- den aktive oder passive medizini- sche Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizi- nischen Implantats zu konsultieren, bevor die Maschine bedient wird.DE AT

Ladevorgang Setzen Sie den Akku nicht extremen Bedingungen wie Wärme und Stoß aus. Es besteht Verletzungsgefahr durch auslaufende Elekt- rolytlösung! Spülen Sie bei Augen-Haut-Kontakt die be- troffenen Stellen mit Wasser oder Neutralisator und su- chen Sie einen Arzt auf. Laden Sie den Akku nur in trockenen Räumen auf. Es besteht die Gefahr von Ver- letzungen durch Stromschlag. Das Gerät darf nur mit dem von uns erhältlichen Netzteil, mit der Bestell- nummer 80001043 für EU bzw. mit der Bestellnummer 80001044 für UK geladen werden

• Das Gerät ist nur mit SELV (Safety Extra Low Voltage, Sicherheitskleinspannung) entsprechend der Kennzeichnung auf dem Gerät zu versorgen.

• Laden Sie den Akku vor dem ersten Ge- brauch auf.

• Beachten Sie in jedem Falle die jeweils gültigen Sicherheitshinweise sowie Be- stimmungen und Hinweise zum Umwelt- schutz.

• Defekte, die aus unsachgemäßer Hand- habung resultieren, unterliegen nicht der Garantie. Akku aufl aden

1. Verbinden Sie das USB-C-Ladekabel (11)

2. Schließen Sie das USB-C-Ladekabel (11)

an die Ladebuchse (6) des Gerätes an.

Schließen Sie das Netzteil an eine Steckdose an.

4. Nach erfolgtem Ladevorgang trennen

Sie das Netzteil vom Netz. Die Ladezustandsanzeige (5) leuchtet: 1 LED leuchtet (rot): Ladestart 2 LEDs leuchten (rot-gelb): Akku ca. zur Hälfte geladen 3 LEDs leuchten (rot-gelb-grün): Akku ist vollgeladen 1 LED blinkt (gelb): Akku überhitzt Ladezustand des Akkusprüfen Die Ladezustandsanzeige (5) signalisiert den Ladezustand des Akkus. Der Ladezustand des Akkus wird durch Auf- leuchten der entsprechenden LED-Leuchte an- gezeigt. Um die Anzeige zu aktivieren, müs- sen Sie den Ein-/Ausschalter(9) betätigen. 3 LEDs leuchten (rot-gelb-grün): Akku geladen 2 LEDs leuchten (rot-gelb): Akku teilweise geladen 1 LED leuchtet (rot): Ladezustand niedrig 1 LED blinkt (rot) Akku muss geladen werden. (Ladezustand unter 10%) Inbetriebnahme Vor der Inbetriebnahme müssen Sie die Transportsicherung (1) entfernen. Klappen Sie die Transportsicherung (1) auf und entfernen Sie die Transportsicherung von der Bitaufnahme (3).DE AT

Bedienung Ein-/Ausschalten Drücken Sie den Ein-/Ausschalter (9) um das Gerät zu Starten. Zum Ausschalten las- sen Sie den Ein-/Ausschalter los. Wenn Sie den Drehrichtungsschalter (8) in Mittelstellung bringen, ist das Gerät gegen Einschalten gesichert. Bei aktivierter Einschaltsperre kann das LED-Arbeitslicht (7) weiterhin benutzt werden. Drücken Sie hierzu den Ein-/Ausschalter. Drehrichtungsschalter

1. Warten Sie ggf. den Stillstand des Ge-

2. Bei Blickrichtung von hinten auf das

Gerät: Rechtslauf: Drehrichtungsschalter (8) rechts drücken. Linkslauf: Drehrichtungsschalter (8) links drücken. Wenn Sie den Drehrichtungsschalter (8) in Mittelstellung bringen, ist das Gerät gegen Einschalten gesichert. Der Drehrichtungsschalter darf nur im Stillstand betätigt werden. Bitauswahl aus der Bit- Wechseltrommel

1. Schieben Sie den Schlitten

des Akku-Wechselbitschraubers (4) nach vorne.

2. Drehen Sie die Bit-Wechseltrommel(14)

nach rechts oder links. Der aktuell gewünschte Bit (2) liegt oben und be ndet sich mit der Bitauf- nahme (3) in einer Linie. Die Bit-Wech- seltrommel rastet spürbar ein.

3. Schieben Sie den Schlitten

des Akku-Wechselbitschraubers (4) wieder nach hinten. Achtung! Greifen Sie den Schlitten des Akku-Wechsel- bitschraubers ausschließlich an der Seite. Verletzungsgefahr durch Ein- klemmen ! Der ausgewählt Bit wird automa- tisch in der Bitaufnahme (3) xiert. Bits einsetzen/ entnehmen Ziehen Sie den aktuellen Bit (2) aus der Bitaufnahme (3). Stecken Sie einen geeigneten 6-Kant-Bit in die Bitaufnahme (3). Durch die 6-Kant- Aufnahme kann es sein, dass Sie den Bit ein wenig drehen müssen. Schieben Sie den Bit ganz in die Bitaufnahme (3) ein. Durch die Führung und die magnetische Halterung sitzt der Bit fest. Bitverlängerungshalter benutzen Ziehen Sie den aktuellen Bit (2) aus der Bitaufnahme (3). Stecken Sie den Bitverlängerungshal- ter(12) in die Bitaufnahme (3). Durch die 6-Kant-Aufnahme kann es sein, dass Sie den Bitverlängerungshalter (12) ein wenigDE AT

drehen müssen. Schieben Sie den Bitver- längerungshalter (12) ganz in die Bitauf- nahme (3) ein. Durch die Führung und die magnetische Halterung sitzt der Bitverlän- gerungshalter (12) fest. Zum Entfernen des Bitverlängerungshal- ter(12) ziehen Sie einfach den Bitverlänge- rungshalter aus der Bitaufnahme (3) heraus. Reinigung und Wartung Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchfüh- ren. Verwenden Sie nur Originalteile. Führen Sie folgende Reinigungs- und War- tungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet. Reinigung Das Gerät darf weder mit Wasser abgespritzt werden, noch in Wasser gelegt wer- den. Es besteht die Gefahr eines Stromschlages.

• Halten Sie Lüftungsschlitze, Motorge- häuse und Griffe des Gerätes sauber. Verwenden Sie dazu ein trockenes Tuch oder eine Bürste. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät da- mit irreparabel beschädigen. Wartung Das Gerät ist wartungsfrei. Lagerung

• Das Gerät darf nicht in feuchter Um- gebung oder an Stellen mit ätzenden Gasen, gelagert werden. Lagern Sie das Gerät an einem trockenen Ort au- ßerhalb der Reichweite von Kindern.

• Halten Sie die Oberfl äche des Gerätes sauber und wischen Sie es nur mit ei- nem trockenen Tuch ab.

• Das Gerät darf nicht demontiert wer- den. Wenn das Gerät beschädigt ist, wenden Sie sich an den Lieferanten oder Hersteller.

• Lagern Sie den Akku nur im teilgela- denen Zustand. Der Ladezustand sollte während einer längeren Lagerzeit 40- 60% betragen.

• Lagern Sie das Gerät zwischen 0°C bis 45°C. Vermeiden Sie während der La- gerung extreme Kälte oder Hitze, damit der Akku nicht an Leistung verliert.

• Prüfen Sie während einer längeren La- gerungsphase etwa alle 3 Monate den Ladezustand des Akkus und laden Sie bei Bedarf nach. Entsorgung/ Umweltschutz Nehmen Sie den Akku aus dem Gerät (siehe Akku-Ausbauanleitung) und führen Sie Gerät, Akku, Zubehör und Verpackung einer um- weltgerechten Wiederverwertung zu. Elektrische Geräte gehören nicht in den Hausmüll. Werfen Sie den Akku nicht in den Hausmüll, ins Feuer (Explosionsge- fahr) oder ins Wasser. Beschädigte Akkus können der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssigkeiten austreten.DE AT

Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte: Verbrauchte Elektroge- räte müssen getrennt gesammelt und einer umweltgerechten Wiederverwertung zuge- führt werden. Je nach Umsetzung in nationales Recht kön- nen Sie folgende Möglichkeiten haben:

• an einer Verkaufsstelle zurückgeben: Vertreiber von Lebens mitteln mit einer Gesamt verkaufs fl äche von mindestens 800 Quadratmetern, die mehrmals im Kalender jahr oder dauerhaft Elektro- und Elektronik geräte anbieten und auf dem Markt bereit stellen, sind verpfl ichtet un- entgeltlich alte Elektro- und Elektronikge- räte zurückzunehmen. Diese müssen bei der Abgabe eines neuen Elektro- oder Elektronik gerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Ge- rät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzu nehmen sowie ohne Kauf eines Elektro- oder Elektronikgerätes auf Ver- langen des Endnutzers bis zu drei Altge- räte pro Geräteart, die in keiner äußeren Abmessung größer als 25Zentimeter sind, im Einzelhandels geschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen.

• an einer of ziellen Sammelstelle abgeben: Geben Sie das Gerät an einer Verwer- tungsstelle ab. Die verwendeten Kunst- stoff- und Metallteile können sortenrein getrennt werden und so einer Wieder- verwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.

• an den Hersteller/Inverkehrbringer zu- rücksenden: Die Entsorgung Ihrer defekten, eingesen- deten Geräte führen wir kostenlos durch. Fragen Sie hierzu unser Service-Center. Nicht betroffen sind den Altgeräten bei- gefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Entsorgen Sie Akkus nach den lokalen Vorschriften. Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EG recycelt werden. Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden. Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center. Entsorgen Sie Akkus im entladenen Zustand. Wir empfehlen die Pole mit einem Klebe- streifen zum Schutz vor einem Kurzschluss abzudecken. Öffnen Sie den Akku nicht. Akku-Ausbauanleitung Lösen Sie mit einem passenden Schrau- bendreher alle Kreuzschlitzschrauben am Gehäuse. Entfernen Sie die Schrauben und öffnen Sie das Gehäuse. Durchtrennen Sie nun mit einem Seiten- schneider zuerst den Draht am Minuspol (schwarz) und anschließend am Pluspol (rot). Entnehmen Sie den Akku und entsor- gen ihn gemäß den lokalen Vorschriften. Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop Sollten Sie Probleme mit dem Bestellvor- gang haben, verwenden Sie bitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 16). 5 Wechselbits mit Halter ......... 91103180 Gürteltasche .......................... 91103181 Bitverlängerungshalter ............ 91103182DE AT

Netzteil (5V; 2,1 A) und USB-C--Kabel EU .............. 80001043 Netzteil (5V; 2,1 A) und USB-C--Kabel UK .............. 80001044 Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Ga- rantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufda- tum. Bitte bewahren Sie den Original Kas- senbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kauf- datum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleis- tung setzt voraus, dass innerhalb der Drei- Jahres-Frist das defekte Gerät und der Kauf- beleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewähr- leistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemel- det werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Garantieumfang Das Gerät wurde nach strengen Qualitäts- richtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Bits) oder für Beschädigungen an zer- brechlichen Teilen (z.B. Schalter). Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Be- triebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebs- anleitung abgeraten oder vor denen ge- warnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsach- gemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorge- nommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anlie- gens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identi kationsnum- mer (IAN390412_2201) als Nachweis für den Kauf bereit.

• Die Identi kationsnummer entnehmen Sie bitte dem Typenschild.DE AT

• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zu- nächst die nachfolgend benannte Servi- ceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

• Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kun- denservice, unter Beifügung des Kaufbe- legs (Originalkassenbon) und der Anga- be, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benut- zen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperr- gut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehör- teile ein und sorgen Sie für eine ausrei- chend sichere Transportverpackung. Reparatur-Service Sie können Reparaturen, die nicht der Ga- rantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kos- tenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert einge- sandt wurden. Achtung: Bitte senden Sie Ihr Gerät gerei- nigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Son- derfracht - eingeschickte Geräte. Die Entsorgung Ihrer defekten, eingesende- ten Geräte führen wir kostenlos durch. Service-Center

Original-EG-Konformitätserklärung Hiermit bestätigen wir, dass der Akku-Wechselbitschrauber Modell Rapidfire 2.2 Seriennummer 000001 - 370000 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG • 2014/30/EU • 2011/65/EU* & (EU) 2015/863 Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: EN 62841-1:2015 • EN 62841-2-2:2014 • IEC 62133-2:2017

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: Christian Frank Dokumentationsbevollmächtigter Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Bes- chränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten 165GB
