NAVODILA ZA UPORABO WG629E.1 WORX

• Pri standardni dobavi niso vklučeni vsi prikazani dodatki.

TEHNIČNI PODATKI

Tip WG629E WG629E.1 WG629E.9 WG629E.91 (620-649 -zasnova naprave, predstavnik akumulatorskih Čistilnikov)

	WG629E WG629E.1 WG629E.9	WG629E.91
Napetost polnilnika 220-240V~50/60Hz / /
Napetost 20 V	--- Max**
Tlak H: maks 22bar; L: maks 6.5bar
Maks. pretok vode 120 L/h
Maks. tlak vode na dovodu 0.5 MPa
Višina sesanja	maks 1.5m
Teža naprave (s cevjo)	1.7kg	1.3kg

** Napetost je bila izmerjena brez obremenitve. Začetna napetost akumulatorja doseže maksimum 20 V. Običajna napetost je 18 V.

PODATKI O HRUPU

Vrednotena raven zvočnega tlaka	LpA: 72.4dB(A)
Vrednotena raven zvočne moči	LwA:83.4dB(A)
KpA	3.0dB(A)
Uporablajte zašćito za ušesa

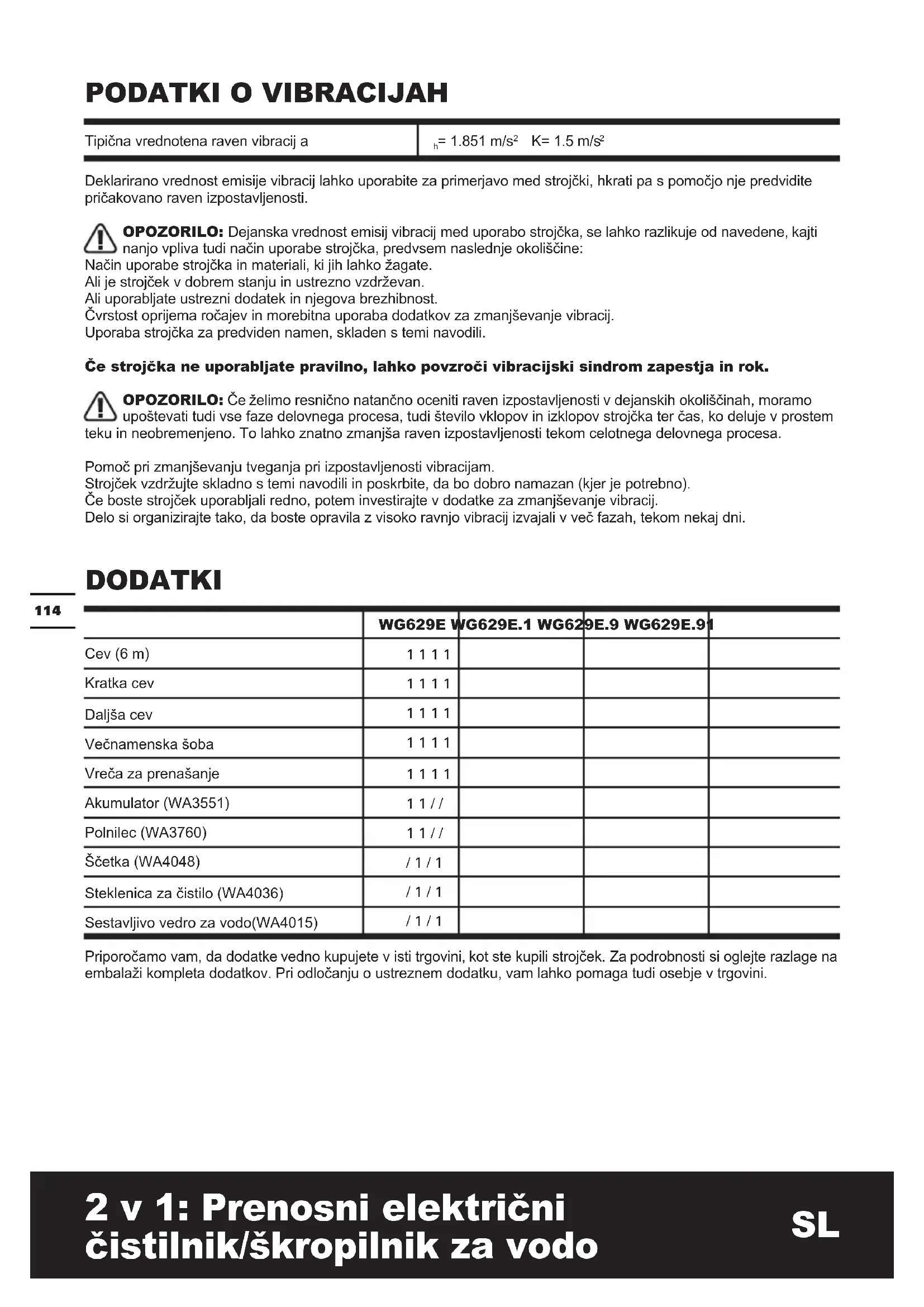

PODATKI O VIBRACIJAH

Tipična vrednotena raven vibracij a

\( {}_{\mathrm{h}} = {1.851}\mathrm{\;m}/{\mathrm{s}}^{2}\;\mathrm{\;K} = {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \)

Deklarirano vrednost emisije vibracij lahko uporabite zaprimerjavo med strojcki, hkrati pa s pomocjo nje predvidite pričakovano raven izpostavljenosti.

OPOZORILO: Dejanska vrednost emisij vibracij med uporabo strojcka, se lahko razlikuje od navedene, kajti nanjo vpliva tudi način uporabe strojcka, predvsem naslednje okolšćine:

Način uporabe strojčka in materiali, ki jih lahko zagate.

Ali je strojček v dobrem stanju in ustrezno vzdřevan.

Ali uporabljate ustrezni dodatek in njegova brezhibnost.

Cvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij.

Uporaba strojcka za predviden names, skladen s temi navodili.

Če strojčka ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok.

OPOZORILO: Ce ze limo resnico natancno oceniti raven izpostavljenosti v dejansikh okolišcinah, moramo upostevati tudi vse faze delovnega procesa, tudi stevilo vklopov in izklopov strojcka ter cas, ko deluje v prostem n neobremenjeno. To lahko znatno zmanjsa raven izpostavljenosti tekom celotnega delovnega procesa.

Pomoc pri zmanjsevanju tveganja pri izpostavljenosti vibracijam.

Strojcek vzdrzujte skladno s temi navodili in poskrbite, da bo dobro namazan (kjer je potrebno).

Ce boste strojcek uporabljali redno, potem investirajte v dodatke za zmanjsevanje vibracij.

Del si organiziraje tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj dni.

DODATKI

	WG629E	WG629E.1	WG629E.9	WG629E.9
Cev (6 m)	1 1 1 1
Kratka cev	1 1 1 1
Daljša cev	1 1 1 1
Večnamenska šoba	1 1 1 1
Vreča za prenašanje	1 1 1 1
Akumulator (WA3551)	1 1 //
Polnilec (WA3760)	1 1 //
Ščetka (WA4048)	/ 1 / 1
Steklenica za Čistilo (WA4036)	/ 1 / 1
Sestavljivo vedro za vodo(WA4015)	/ 1 / 1

Priporocamo vam, da dodatke vedno kupujete v isti trgovini, kot ste kupili strojcek. Za podrobnosti si oglejte razlage na embalazi kompleta dodatkov. Pri odlocanju o ustreznem dodatku, vam lahko pomaga tudi osebje v trgovini.

VARNOST IZDELKA SPLOŠNA VARNOSTNA NAVODILA

OPOZORILO! Preberite vsa varnostna opozorila in navodila.

Neuostoševanje opozoril in navodil lahko privede do elektricnega udara in/ali resnih poškodb.

Vsa opozorila in navodila si shranite za kasnejso uporabo.

• Te naprave nj ne bi uporabljale osebe z zmanjsanimi fizicnimi, senzoričnimi ali mentalnimi zmožnostmi, oziroma brez izkušenj ali ustreznega znanja, razen, Če niso pod nadzorom osebe, ki je odgovorna za njihovo varnost oziroma niso zi njeno varno uporabo ustrezno seznanjeni. Otroci nj bi se zi napravo ne igrali.
• Napravo lahko uporabljate le,
  Če imate na voljo tudi enoto za napajanje.

Dodatni varnostni predpisi

1. Curka vode ne smete nikoli usmeriti proti opremi, ki vsebuje elektriche komponente.
2. Pred vsakim vzdrlzevalnim posegom ali po uporabi, odstranite akumulator iz lezišca.
3. Naprave v kateri je vstavljen akumulator, ne smete nikoli pustiti brez nadzora.

4. Naprave, ki vam je padla na tla in so na nnej vidne poškodbe ali pušča, ne smete uporabljati.

5. Dokler je naprava pod napajanjem, jo hranite izven dosega otrok.

Varnostna opozorila za akumulator

a) Ne razstavlajte, odpirajte ali odstranjujte celic akumulatorja.
b) Pazite, da ne povzročite katkega stika med kontaktoma akumulatorja.
Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prislo do katkega stika zaradi stika kontaktov s prevalnimi predmeti. Kadar akumulator ni namescen v orodju, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi,Žeblji,vijaki ali drugi drobni kovinski predmeti,ki bi lahko omogocili stik med kontaktoma. Če pride do stika med kontaktoma akumulatorja, to lahko povzroči požar.
c) Akumulatorja ne izpostavlajte vročini ali ognju. Poskrbite, da ne bo izpostavljen negosredni sončni svetlobi.
d) Akumulatorjane izpostavljamehanskim udarcem.
e) Ce opazite, da akumulator pušča, pazite, da tekovičina ne bo prišla v stik z očmi. Če akumulatorska tekovičina

vseeno pride v stik zočmi, izperite prizadeto obmocje z obilo vode in pošcite zdravniško pomoc.

f) Predvsem pa takoj poischecke medicinsko pomoc, ce ste celico ali del akumulatorja zauzili.
g) Akumulator shranjujte načistem in suhem mestu.
h) Če se akumulator zamaže, ga takoj očistite s Čisto in suho krpo.
i) Akumulator morate pred uporabo napoliniti. Pri polnjenu akumulatorja vedno upoštevajte predpisana navodila in postopke.
j) Ce akumulatorja ne polnite, ga odstranite iz polnilca.
k) Po daljsem obdobju skladisćenja, boste za dosego maksimalne zmogljivosti akumulatorja verjetno morali slednjega nekajkrat napolniti in izprazniti.
I) Akumulator deluje najbolj učinkovito, Če ga uporabljate pri običajni sobni temperaturi (20 °C ± 5 °C).
m)Pri odlaganju akumulatorja pazite, da boste akumulatorje, ki imajo različne elektrokemične sisteme zavrgli ločeno.

n) Za polnjenje uporabljajte le polnilnike, ki jih je predpisal WORX. Nikoli ne uporabljajte polnilnikov, ki niso posebej namenjeni za polnjenje vašega akumulatorja. Polnilec, ki je lahko primeren za polnjenje ene vrste akumulatorjev, lahko pri drugi povzroči nevarnost požara.
o) Nikoli ne uporabljajte polnilcev, ki niso posebejzasnovani za polnjenje vašega akumulatorja.
p) Akumulatorje shranjujte izven dosega otrok.
q) Za podrobnosti, si oglejte gradivo, ki je bilo prilozeno akumulatorju.
r) Ce orodja ne uporabljate, iz njega odstranite akumulator.
s) Akumulatorje odlagajteskladnos predpisi.

SMBOLI

NAVODILA ZA UPORABO

!	Opozorilo
	Preberite uporabniški priročnik
	Ne izpostavlajte dežju ali vodi
	Prepovedano sežiganje
	Pred vsakim prilagajanjem, servisiranjem ali vzdřevanjem izvlecite akumulator iz ležišča
	Naprava ni primerna za priklop na prenosni rezervoor za vodo.
	Odpadnih elektrichnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno sluzbo za ravnanje z odpadki.
Li-lon	Akumulatorjev ne zavrzite skupaj z ostalimi odpadki, temveč jih dostavite na mesto za ločeno zbiranje odpadkov.

xINR18/65-y: Cilindrične litijeva akumulatorske celice največjega premera 18 mm in dolžine 65 mm; "x" predstavlja stevilo zaporedno vezanih celic, ce je 1, potem je to mesto prazno; "-y" predstavlja stevilo vzporedno vezanih celic, ce je 1 je mesto prazno.

OPOMBA: Preden začnete uporabljati strojček, si pozorno preberite navodila.

NAMENUPORABE

OPRAVILO	SLIKA
PRED ZAČETKOM UPORABE
Nameščanje akumulatorja	Gleje sliko A1
Odstranjevanje akumulatorja	Gleje sliko A2
Preverjanje stanja akumulatorja	Gleje sliko A3
Polnjenje akumulatorja Več podrobnosti si lahko ogledate v priročniku za polnilnik	Gleje sliko A4
SESTAVLJANJE
OPOMBA: Tlačna šoba omogoča dva načina delovanja: le skatko cevjo ali skupaj z daljso cevjo. 1. Delovni način Priklop katke cevi na tlačno šobo OPOMBA: Pri nameščanju poravnajte peresi na koncu cevi z utoroma na tlačni šobi, kot je prikazano na sliki B.	Gleje sliko B
Priklop večnamenske šobe OPOMBA: Po spajanju obrnite šobo proti levi in nato proti desni in povlacite oba dela narazen, da preverite, Če sta elementa dobro spojena.	Gleje sliko C
2. Delovni način Priklop dolge cevi na tlačno šobo Priklop katke cevi na dolgo OPOMBA: Pri nameščanju poravnajte peresi na koncu cevi z utoroma na tlačni šobi, kot je prikazano na slikah D in E.	Gleje sliki D in E
Priklop cevi na tlačno šobo OPOMBA: Po spajanju preverite, Če je cev pritrijena v šobo, nežno jo povlacite iz nje. Ostati bi morala pritrijena.	Gleje sliki F1 in F2
Priklop lastne cevi za vodo (opcija)1. Odstranite cevni adapter2. S pomočjo ustreznih spojnikov, priklopite vttno cev na napravo OPOMBA: Na tlacno šob o lahko, poleg prilozene cevi, priklopite tudi drugo cev za vodo, rabite le ustrezne spojne elemente. OPOMBA: Pred pritrditvijo cevnegaadapterjera, preverite, Če je mrežica filtra nameščena. Poskrbite, da bo adapter zahitro pritrditev Čvrsto spojen. Sicer obstaja nevarnost, da dovajanje vode ne bo ustrezno.	Gleje sliko G1, G2, G3
DELOVANJE
Nastavitev tlakaTlacna šoba omogoča izbiranje dveh načinov delovanja Visokotlačni način je primeren za odstranjevanje trdovratnih necistoc, medtem ko je nizkotlačni primeren za manj zahtevna Čišćenja in zalivanje.	Gleje sliko H
ZagonOPOMBA: Ob prvi uporabi, morate izcevi izprazniti zrak, zato namesite tlacno šobo pod višino pasu (<1,5 m) in vklopite visokotlačni način. Počakajte, da bo izcevi prenehal uhajati zrak in bo tekla Čista voda. To bo trajalo približno 30 sekund, odvisno od dovoda vode.	Gleje sliko I
Izbiranje načina šobeOPOMBA: Način delovanja šobe izberigledne na delo, ki ga boste opravljali.Načini šobe 0°, 15°, 25° in 40° so primerni za tlacno Čišćenje, način prěsenja zoznako pa je najbolj primeren za zalivanje.OPOZORILO: Medtem, ko naprava deluje, ne spreminjaje načina delovanja šobe.	Gleje sliko J
ČišćenjeOPZORILO: Naprave ne spajate z dovodom vode, ki je kalna, blatna ali korozivna(OPOMBA: Po uporabi z morsko vodo, morate izdelek izprati s sladko vodo.	Gleje sliki K, L
Zalivanje	Gleje sliko M

PRIKLOPDODATKOV

Izdeldku je prilozenih veliko dodatkov, ki pa jih morate uporabljati na tocno dolocen naacin. Nikoli ne izvajaje ciscenja brez, da bi na napravo namestili cev ali drug dodatek.

1. Steklenica za Čistilo (le pri WG629E.1 WG629E.91)

V steklenico za cistilo lahko natočite ustrezno cistilo, ki bo pomagalo pri odstranjevanju necistoc. Uporabljati jo morate le skupaj s tlačno šobo ali daljšo cevjo. (Glejtse sliki N1, N2)

2. Sctetka (le pri WG629E.1 WG629E.91)

Ščetko Iahko uporabljate pri pranju avtomobilov, plovil, motociklov itd. Uporabljati jo morate le skupaj s tlačno šobo ali daljšo cevjo. (Glejtse sliki O1, O2)

3. Sestavljivo vedro za vodo (le pri WG629E.1 WG629E.91)

Sestavljivo vedro za vodo vam omogoca uporabo vode tudi ce ni blizu dovoda za vodo.
Ko ga ne uporabljate, ga lahko zlozite in prihranite prostor. (Glejte sliki P1, P2)

VZDRŽEVANJE

Pred vsakim preragajanjem, servisiranjem ali vzdrrzevanjem, odstranite akumulator iz orodja.

Pred vsako uporabo, preverite, ce je naprava v brezhibnemu stanju. Ce opazite poškodbe ali obrabljene dele, naprave ne uporabljaje. Nadomestne dele lahko narocite pri dobavitelju naprave.

Vzdrzevanje cevnega filtra

Cevni filter odstranite iz cevi ter izvlecite mrežico. Dele pred sestavljanem izperite s cisto vodo. (Glejtse sliki Q1, Q2)

Pred shranjevanjem iz naprave in cevi iztočite vso vodo. Blatne dele naprave očistite z mehko šćetko in jih obrišite s Čisto krpo. Ne uporabljajte tekće vode, raztopin ali polirnih sredstev. Napravo shranujte na suhemu mesti, izven dosegä otrok. Na napravo ne odlagajte drugih predmetov.

Napravo in dodatke shranjujte na mestu, kjer ne bodomogle zamrzniti.

ODPRAVLJANJE NAPAK

Napake Moreb	itni vzroki Dejanje
Naprava se zažene, vendar ne dovaja vode, oziroma slednja nima ustreznegā tlaka.	Tlačna šoba je preveč dvignjena od površine vodnega vira.	Spustite napravo pod 1,5 m od tal.
	Filter cevi je blokiran.	Odstranite filter cevi in izperite dele s Čisto vodo. (Glejtse sliki Q1 in Q2)
	Vrtna cev za dovajanje vode ni dobro pritrjena na napravo.	Preverite pritrditev cevi in jo po potrebi ustrezno pritrdite. (Glejtse sliko G2)
	Cevni adapter pušča.	S ključem ustrezno pritrdite cevni adapter.
	Mrežica filtra ni nameščena. (Glejtse sliko S)	Posvetujte se s predstavnikom WORK in naročite novo mrežico filtra.
	Črpalka, cev ali ostali deli so zaradi nizkih zunanjih temperatur zamrznjeni.	Počakajte, da se bodo zamrznjeni deli odmrznili.
	Cev je zapletena. Razpletite in narav	vnajte cev.
Večnamenska šoba pušča.	Vzorec prěsenja šobe ni ustrezno nastavljen.	Poskrbite, da bo oznaka vlorca prěsenja poravnana z indicatorjem na orodju.
	Priklop za šćetko na večnamenski šobi pušča. (Glejtse sliko R)	Pritrdite ga s šestoglatim ključem.
Zunanji tlak se je nenadoma povečal.	Večnamenska šoba je blokirana.	Namestite novo večnamensko Čobo.
Naprava po izklopu še vedno dovaja vodo.	Po izklopu v napravi in cevi ostane še nekaj vode.	Pred shranjevanjem, iz naprave in cevi iztočite vso vodo.
Prikljucek za Čistilo noče dovajati Čistila.	Odprtina steklenice za Čistilo je blokirana.	Operite jo s Čisto vodo.
Naprava se ne zažene.	Akumulator ni dobro pritrjen. Ponom	no namestite akumulator.
	Akumulator je izpraznjen.	Namestite nov akumulator ali obstojćega napolnite.
	Akumulator je v okvari. Zamenjajte	akumulator.
Tlak v napravi ni ustrezen.	Možno, da naprava sesa dodatni zrak.	Preverite spoje med cevnim adapterjem in cevjo.
	Nastavljen je nizek tlak. Ni potrebno	nič storiti.
Naprava se samodejno izklopi.	Akumulator je izpraznjen.	Namestite nov akumulator ali obstojćega napolnite.
	Večnamenska šoba je blokirana. Aktivirana je tokovna zaščita.	Odstranite večnamensko Čobo in vklopite napravo. Če slednja deluje pravilno, namestite novo večnamensko Čobo.

VAROVANJE OKOLJA

Odpadnih elektricnih naprav ne smete zavreci skupaj z ostalimi gospodinskimi oepadki.

Dostavite jih na mesto za ločeno zbiranje

odpadkov. Glede podrobnosti, se posvetujte z lokalno sluzbo za ravnanje z opadki.

IZJAVA O SKLADNOSTI

Mi,

POSITEC Germany GmbH

Skladen z naslednjimi direktivami,

2006/42/EC, 2014/30/EU, 2011/65/EU

In izpolnjuje naslednje standarde:
