WG629E.1 - Hogedrukreiniger WORX - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING WG629E.1 WORX

Type WG629E WG629E.1 WG629E.9 WG629E.91 (620-649 - aanduiding van de installment, een type door een accu aangedreven reiniger)

	WG629E WG629E.1 WG629E.9		WG629E.91
Spanning lader 220-240V~50/60Hz / /
Spanning 20 V	--- Max**
Druk H: max 22bar; L: max 6.5bar
Max waterdebiet 120 L/h
Max. toevoerwaterdruk	0.5 MPa
Aanzuighoogte	max 1.5m
Gewicht (met spuit)	1.7kg		1.3kg

**Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk	LpA: 72.4dB(A)
A-gewogen geluidsvermogen	LwA:83.4dB(A)
KpA	3.0dB(A)
Draag oorbescherming

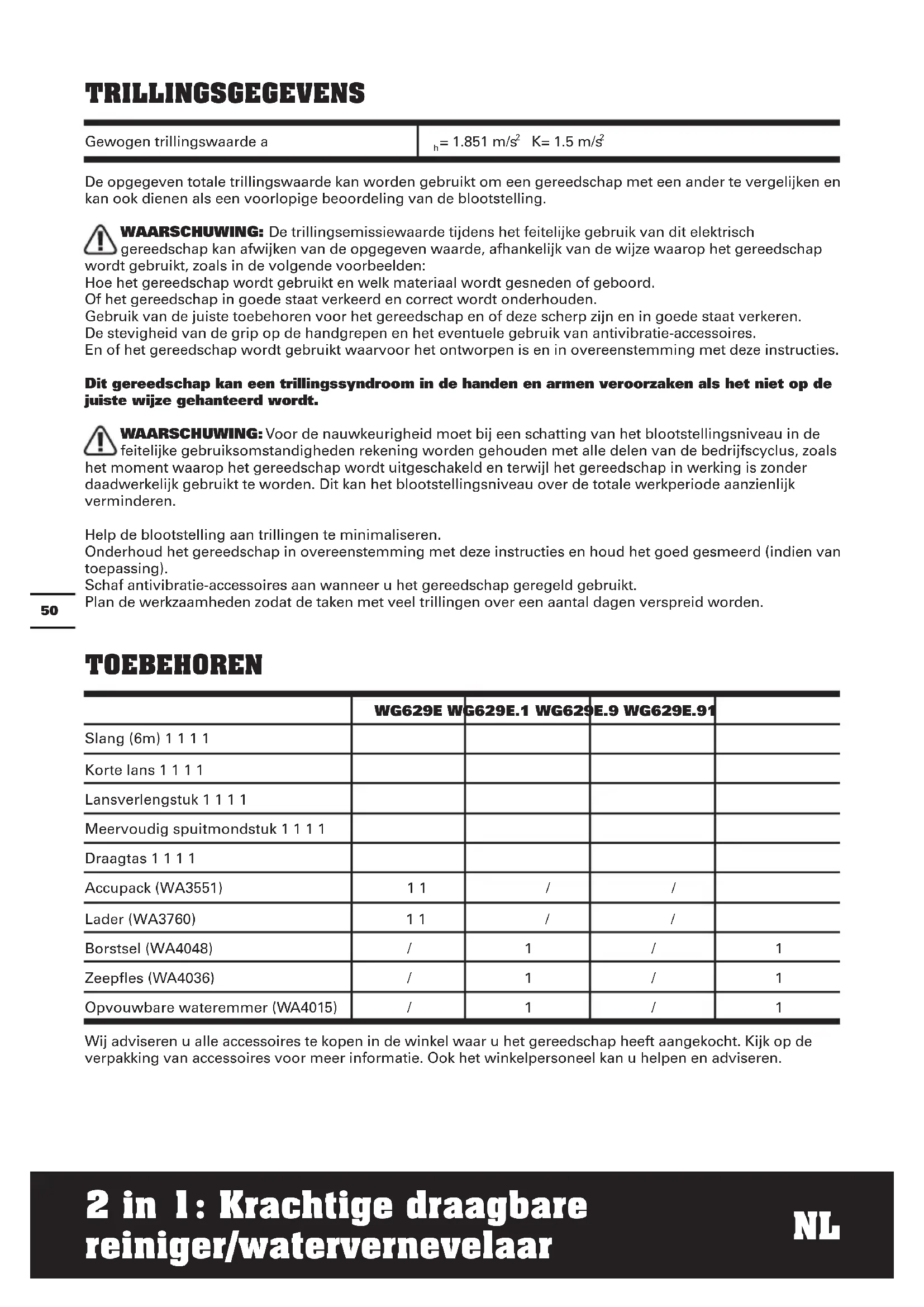

TRILLINGSGEGEVENS

Gewogen trillingswaarde a

\( {}_{\mathrm{h}} = {1.851}\mathrm{\;m}/{\mathrm{s}}^{2}\;\mathrm{\;K} = {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \)

De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijk den kan ook dieren als een voorlopige beoordeling van de blootstelling.

WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap worden gezruikt, zoals in de volgende voorbeelden:

Hoe het gereedschap worden gebruikt en welt materiaal worden gesneden of geboard.

Of het gereedschap in goede staat verkeerd en correct worden onderhonden.

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zich en in goede staat verkeren.

De stevigkeit van de grip op de handgrepen en het eventuele gebruik van antivirusatie-accessoires.

En of het gereedschap worden gezruikt waarvoor het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het Niet op de juiste wijze gehanteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het bloatstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscylus, zoals het moment waarop het gereedschap wordenuitgeschakeld en terwijl het gereedschap in werkig is zonder daadwerkelijk gebruikt te worden. Dit kan het bloatstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Help de bloatstelling aan trillingen te minimalisieren.

Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).

Schaf antivirusibratie-accessoires aan wanner u het gereedschap geregeld gebruikt.

Plan de werkzaamheden zodate taken met veel trillingen over een aantal dagen verspreid worden.

TOEBEHOREN

	WG629E	WG629E.1	WG629E.9	WG629E.91
Slang (6m) 1 1 1 1
Korte lans 1 1 1 1
Lansverlengstuk 1 1 1 1
Meervoudig spuitmondstuk 1 1 1 1
Draagtas 1 1 1 1
Accupack (WA3551)	1 1	/	/
Lader (WA3760)	1 1	/	/
Borstsel (WA4048)	/	1	/	1
Zeepfles (WA4036)	/	1	/	1
Opvouwbare wateremmer (WA4015)	/	1	/	1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap haeft aangekocht. Kijk op de verpakking van accessoires voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

PRODUCTVEILIGHEID ALGEMENE VEILIGHEIDSWAARSCHUWINGEN

WAARSCHUWING! Lees alle instructie

zorgvuldig door. Indien u zich nicht aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle veiligheidsvoorschriften en alle instructies voor toekomstig gebruik.

• Dit apparaat kan worden gebruikt door personen met een fysieke, motorische of geestelijk beperking of gebrek aan ervaring en kennis, mist ze onder toezicht staan en zich geinstrueerd m.b.t. het veilig gebruik van het apparaat en de mogelijk bevaren hiervan. Kinderen mogen nicht met het apparaat spelen.
• Het apparaat mag slechts gebruikt worden met de netadapter die bij het apparaat geleverd worden.

Aanvullende veiligheidswaarschuwingen

1. De vloeistof mag nicht worden gericht op apparatuur die elektrische componenten bevat
2. Het apparatus mag slechts

gebruikt worden met de netadapter die bij het apparaat geleverd worden.

1. Het apparaat mag nicht onbeheerd worden achtergelaten verwijl de stekker in het stopcontact zit.
2. Gebruik het apparaat nicht als het is geallen, als er zichbare tekenen van beschadiging�n of als het lekt.
3. Houd het apparaat buiten bereik van kinderen wonneer het is ingeschakeld.

Veiligheidsinstructies voor het.Accupack

a) Batterijcellen en accupacks mogen nicht gedemonteerd, geopend of vernietigd worden.
b) Sluit accurpacks nicht kort. Bewaar accurpacks nicht willekeurig in een doos of lade waar ze elkaar+kunnenkortsluiten of door geleidende voorwerpenkortgesloten kunnen worden.Houd het accurpack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en anderekleine metalen voorwerpen die de contacten van de accurpack kunnen verbinden.Kortgesloten contacten van accurpacks kunnen brandwonden of

brandveroorzaken.

c) Stel accupacks nicht bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accumacks nicht bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zichn dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanner een batterij of accupack is ingeslikt .
g) Houd batterijcellen en accupacks schoon endroog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.
i) Accupacks要去en voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat.Accupacks nicht langdurig opladen als zeniet worden gebrukt.
k) Na een lange opslagperiode kan het nodig+zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
I) Accupacks presteren

het best bij normale kamertemperatuur (20^ ± 5^) .

m)Wanneer u accuracks wegwerpt, dient u accuracks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.

n) Laad alleen op met een lader met de technische gegevens van WORX.

Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeverd. Een lader voor een type.accupack geschikt is kan een brandevaar inhouden wonneer gebruikt met een ander type.

o) Gebruikt geen.Accupack dat Niet bedoeld is voor gebruik met deze apparatuur.
p) Houd accurpacks buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakket uit de apparatuur als het nicht in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.

SYMBOLEN
BEDIENINGSINSTRUCTIES

!	Waarschuwing
	Lees de gebruiksaanwijzing
	Niet blootstellen aan regen of water
	Niet verbranden
	Verwijder de batterijukt de houder voor alle instel-, service-of onderhoudswerkzaamheden.
	Machine Niet geschikt voor aansluiting op het leidingwater.
	Afgedankte elektrische producten mogen nicht bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.
Li-lon	Batterijen nicht weggooien. Breng lege accu'saar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt.
xINR18/65-y: Cilindrische lithiumbatterijcellen met maximale diameter van 18mm en maxi-male hoogte van 65mm; "x" staat voor een aantal cellen dat in series is aangesloten, blanco indien 1; "-y" staat voor een aantal cellen dat parallel is aangesloten, leeg indien 1.

OPMERKING: Lees het instructieboekje aandachtig voor gebruik van het gereedschap.

GEBRUIK VOLGENS BESTEMMING

Dit gereedschap is bestemd voor reinigen en spoelen.

ASSEMBLAGE EN BEDIENING

ACTIE	AFBEELD-ING
VOOR GEBRUK
De accu installeren Zie afb. A1
De accu verwijderen Zie afb. A2
De toestand van de accu controleren Zie	afb. A3
De batterij opladen U vindt meer gedetailleerde informatatie in de handleiding voor het laadapparaat	Zie afb. A4
MONTAGE
OPMERKING: De hagedrukreiniger heeft twee bedrijfsmodi: alleen de korte lans en korte lans in combinatie met het ansverlengstuk. Bedrijfsmodus 1 Bevestigen van de korte lans aan de hagedrukreiniger OPMERKING: Bij het bevestigen, de twee nokken van de lans uitlijnen met de groeven in de hagedrukreiniger, zoals getoond in afb. B.	Zie afb. B
Bevestigen van het meervoudig spuitmondstuk OPMERKING: Bij het bevestigen, het mondstuk linksom en rechtsom draaien om te controleren of het mondstuk goed vastzit en eraan trekken om te controleren of het veilig is vergrendeld.	Zie afb. C
Bedrijfsmodus 2 Bevestigen van het Lansverlengstuk aan de hagedrukreiniger Bevestigen van de korte lans aan het ansverlengstuk OPMERKING: Bij het bevestigen, de twee nokken van de lans uitlijnen met de groeven in de hagedrukreiniger, zoals getoond in afb. D, E.	Zie afb. D, E
Bevestigen van de slang aan de hagedrukreiniger OPMERKING: Nadat de slang is bevestigd, de aansluiting controleren door het voorlichtig trekken aan de slang. De slang mag Niet loskomen.	Zie afb. F1, F2
Bevestigen van uw eigen waterslang (optioneel)1. Verwijder de slangadapter2. Uw eigen tuinslang aansluten met geschikte koppelstukkenOPMERKING: Naast de meegeleverde slang,kest u de hagedrukreiniger ook met geschikte koppelstukken aansluten aan uw eigen waterslang.OPMERKING: Controller of het filterschem ontbreekt voordat u de slangadapter opnieuw aandraait. Als u de snelle slangadapter opnieuw aandraait,draai deze dan stevig vast. Anders kan er geen water in worden gesprompt en werkt het nicht goed.	Zie afb.G1,G2,G3
BEDIENING
DrukinstellingUw hagedrukreiniger heeft tweedrukmodij.De hagedrukmodus isgeschikt voor het verwijderen vanhardnekkige vlekken,terwijl delagedrukmodus van toepassing is bijlicht gezbruik en bewateren.	Zie afb.H
StartOPMERKING:Bij het eerste gezruik moet u de slang ontluchten,houdt dehagedrukreiniger onder heupniveau(<1,5 m/5 ft) en stel deze in ophagedru.Begin net met de werkzaamheden,tot het water door de slang loopt en eruitspuit.Dit kan 30 seconden of langer duren,afhankelijk van de watertoevoer.	Zie afb.I
Kiezen van het spuitmondpatroonOPMERKING:Spuitpatronen 0°,15°,25°en 40°zijn beschikbaar voor het reinigen en het spuitpatroon met het symboolis het meest geschikt voorhetbewateren.WAARSCHUWING: Wissel hetspuitpatroon Niet bij ingeschakeldapparaat.	Zie afb.J
ReinigingWAARSCHUWING:Hettapparaat Niet aansluitopen een watertoevoer die troebelmoderig of corrosief is(OPMERKING: Het product moet metvers water worden gespoeld nadat hetmet zeewater gezruikt is.	Zie afb.K,L
Watering Zie afb.M

BEVESTIGEN VAN ACCESSOIRES

Bij dit product worden een aantal accessoires geleverd, die nodig zijn bij verschillende toepassingen.

Probeer Niet te reinigen zonder een lans of een bevestigd accessoire.

1. Zeepfles (alleen voor WG629E.1 WG629E.91)

De zeepfles levert reinigingsmittel voor diepreinigen van vuil.

Deze worden gebruikt in combinatie met de hogedrukreiniger of het lansverlengstuk. (Zie afb. N1, N2)

2. Borstsel (alleen voor WG629E.1 WG629E.91)

De borstel is voor het reinigen van voertuigen, boten, motoren, etc. Deze worden gebruikt in combinatie met de hagedrukreiniger of het Iansverlengstuk. (Zie afb. O1, O2)

3. Opvouwbare wateremmer (alleen voor WG629E.1 WG629E.91)

De opvouwbare wateremmer zorgt voor een watertoevoer als u ver uit de buurt bent van een waterbron.

Wordt deceptive nicht gebruikt, kan hij opgevouwen worden opgeborgen. (Zie afb. P1, P2)

ONDERHOUD

Verwijder de batterij uit de houder voor alle instel-, service- of onderhoudswerkzaamheden.

Inspecteer het apparaat voor elk gebruik op beschadigde of versleten onderdelen.

Gebruik het Niet met beschadigde of versleten onderdelen.

Neem contact op met uw leverancier of de fabrikant voor reserveonderdelen.

Slangfilteronderhoud

Verwijder het slangfilter van de slang en verwijder de zeef.

Reinig de onderdelen met schoon water voor het weeer samenbouwen. (Zie afb. Q1, Q2)

REINIGEN/OPSLAG

Voor het opbergen alle water aftappen uit het apparatus en de slang.

Reinig de kunststof-spuitgietbehuizing van het apparaat met een zachte borstel en een schone doeck.

Gebruik geen water, reinigingsmiddelen of schuurmiddelen. Bewaar algtd op een veilige, droge plaats uit het bereik van kinderen. Plaats geen andere objcten op de machine.

Het apparaat en de accessoires opslaan op een vorstvrije locatie.

PROBLEM OPLOSSEN

Problemen Mogelijk te oorzaken Oplossing
Machine schakelt in, maar trekt geen water of er is onvoldoende druk.	Mondstuk is te ver van waterbron. Laat de machine onder 5ft/1,5m zakken.
	Filter geblokkeerd. Verwijder het filter	en spoel de onderdelen met schoon water. (Zie afb. Q1, Q2)
	De tuinslang van de gebruiker is Niet goed aangesloten op de machine.	Controleer de tuinslang en bevestig.Deze opnieuw. (Zie afb. G3)
	Slangadapter zit los.Filterschem ontbreekt. (Zie afb. G2)	Maak de slangadapter gezest. Neem contact op met WORX om het filterschem te verrangen.
	De pomp, slang of andere onderdelen zijn bevoren.	Wacht totdat de pomp, slang of andere onderdelen zijn ontdooid.
	Knik in de slang. Verwijder de knikken.
Het mondstuk lekt.	Het patroon van het mondstuk spreit nicht correct.	Zorg dat het symbol van het mondstuk met de markings op het gereedschap worden uittgelijnd.
	Bevestiging zit los. Aanspannen met roersleutel.
Druk worden plotseling verhoogd.	Mondstuk geblokkeerd. Vervangen door十几年 ago mondstuk.
Na het stoppen, komt er wateruit de machine.	Er zit nog water in de slang en de pomp nadat dezeWORD gestopt.	Voor het opslaan het water aftappen.
Uit het toebehoren voor zeepkomt er geen detergent.	Blokkering in de zeepfles. Schoonmaken met water.
Machine start nicht.	Accpack zit los. Accpack opnieuwplaatsen.
	Accpack leeg. Vervangen door血液循环.	accpack of accpack opladen.
	Batterij defect. Vervang de batterij.
Druk van machine is nicht consistent.	Lucht in de machine gezogen. Verbinding tussengslangadapteren slang controleren.
	Staat op de instelling Lage druk.	Geen actie vereist.
Machine stoot automatisch.	Accpack leeg. Vervangen door血液循环.	accpack of accpack opladen.
	Mondstuk geblokkeerd.Stroombeveiliging geactiveerd.	Verwijder het mondstuk en schakel de machine in. As de machine normaal werkt, mondstuk verwangen.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u nicht met het normale huisafval weggooien. Breng deze producten, indien möglichk, maar een

recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeenteaar informatie en advies over het recyclen van elektrische producten.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product,

Beschrijving Door een accu aangedreven reiniger

WG629E.91 (620-649 - aanduiding van het apparatus, een type door een accu aangedreven reiniger)

Reinigen en spoelen

Voldoet aan de volgende richtlijnen,

2006/42/EC, 2014/30/EU, 2011/65/EU

Normen voldoen aan,

EN 60335-1, EN 60335-2-54, EN 62233, EN 55014-1, EN 55014-2

De person die bevoegd is om het technische bestand te compileren,

Naam Russell Nicholson

Adres Positec Power Tools (Europe) Ltd, PO Box 6242, Newbury, RG14 9LT, UK

Suzhou 2016/12/01

Allen Ding

Plaatsvervangend Chief Ingenieur, Testen en

Certificeringmanager

1. PRZEŁACZNIK USTAWIENIA CIŚNIENIA

2. PRZEŁACZNIK BLOKUJACY

3. ZATRZASK POJEMNIKA BATERYJNEGO

4. ZESTAW BATERII *

5. DźWIGNIA PRZEŁACZNIKA ON/OFF

6. ZŁACZE WEźA

7. DYSZA CIŚNIENIOWA

8. LANCA WYDLUZAJACA

9. LANCA KRÓTKA

10. ZŁACZE DYSZY

11. DYSZY WIELOFUNKCYJNA

12. NASADA SZYBKOZŁACZA

13. ZŁACZE WEźA

14. FILTR WEźA

15. KLAMRA WEźA

16. WAZ

17. PŁYWAK

18. ZBIORNIK ŚRODKA CZYSZCZACEGO*

19. SZCZOTKA*

20. SKŁADANE WIADERKO NA WODE*

21. TORBA*

22. SITKO (PATRZ RYS. G2)

Functie Curatare sistropire

Voorzichtig behandelen.

Beschadigde accu Niet opladen of transporteren.

Brandgevaar.

Bel voor meer informatie:[phone]

AKUMULATOR LITOWO-JONOWY
