GEBRUIKSAANWIJZING WG629E.9 WORX

* Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd.

TECHNISCHE GEGEVENS

Type WG629E WG629E.1 WG629E.9 WG629E.91 (620-649 - aanduiding van de installatie, een type door een accu aangedreven reiniger)

	WG629E WG629E.1 WG629E.9		WG629E.91
Spanning lader 220-240V~50/60Hz //
Spanning 20 V	--- Max**
Druk H: max 22bar; L: max 6.5 bar
Max waterdebiet 120 L/h
Max. toevoerwaterdruk	0.5 MPa
Aanzuighoogte	max 1.5m
Gewicht (met spuit)	1.7kg		1.3kg

**Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk	L_pA : 72.4dB(A)
A-gewogen geluidsvermogen	L_wA :83.4dB(A)
K_pA	3.0dB(A)
Draag oorbescherming

TRILLINGSGEGEVENS

Gewogen trillingswaarde a

$$ _ {h} = 1. 8 5 1 \mathrm{m} / \mathrm{s} ^ {2} \quad K = 1. 5 \mathrm{m} / \mathrm{s} ^ {2} $$

De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling.

WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden:

Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord.

Of het gereedschap in goede staat verkeerd en correct wordt onderhouden.

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren.

De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires.

En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Help de blootstelling aan trillingen te minimaliseren.

Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).

Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt.

Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

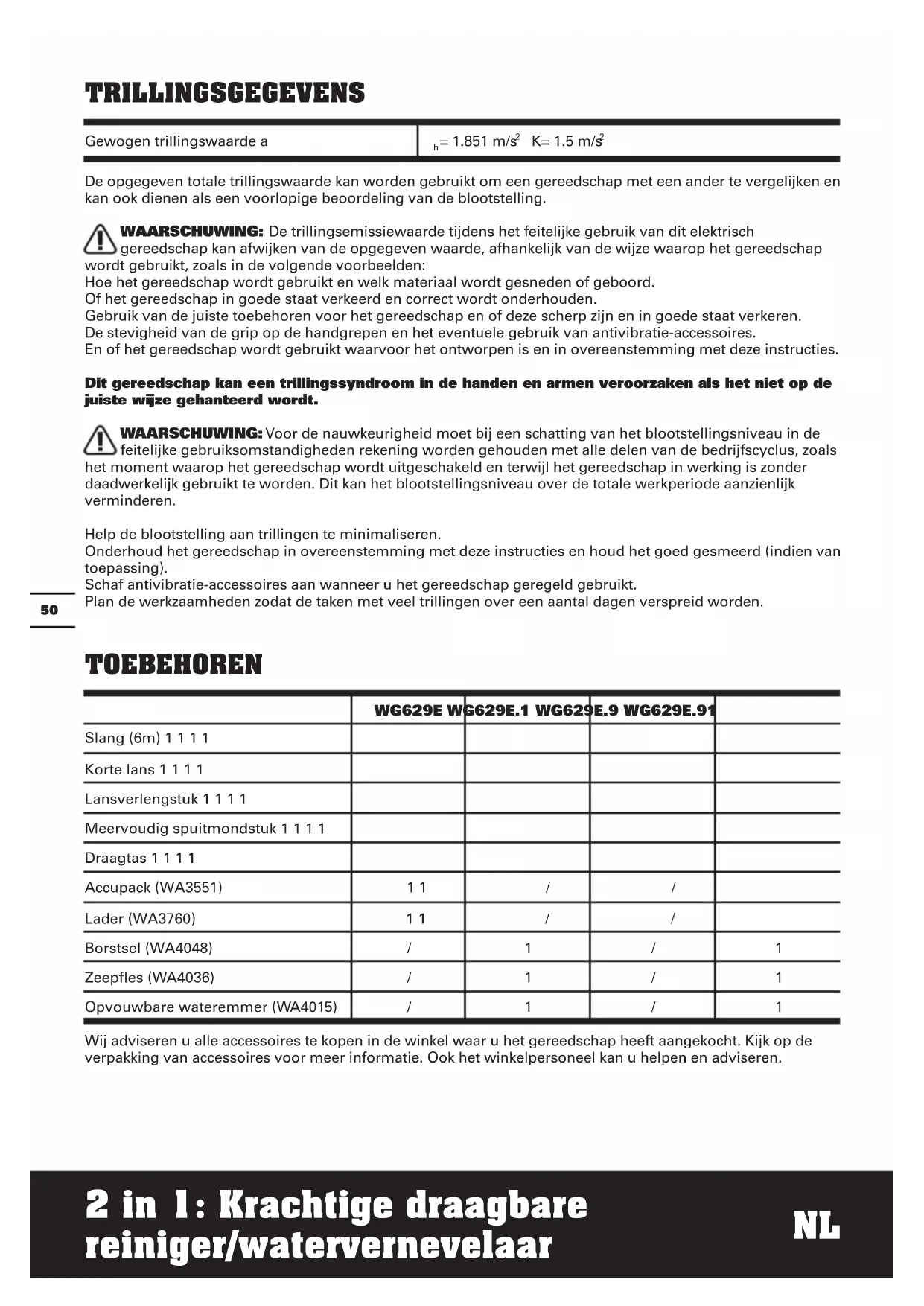

TOEBEHOREN

	WG629E WG629E.1 WG629E.9 WG629E.91
Slang (6m) 1 1 1 1
Korte lans 1 1 1 1
Lansverlengstuk 1 1 1 1
Meervoudig spuitmondstuk 1 1 1 1
Draagtas 1 1 1 1
Accupack (WA3551)	1 1	/	/
Lader (WA3760)	1 1	/	/
Borstsel (WA4048)	/	1	/	1
Zeepfles (WA4036)	/	1	/	1
Opvouwbare wateremmer (WA4015)	/	1	/	1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft aangekocht. Kijk op de verpakking van accessoires voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

PRODUCTVEILIGHEID ALGEMENE VEILIGHEIDSWAARSCHUWINGEN

WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle veiligheidsvoorschriften en alle instructies voor toekomstig gebruik.

- Dit apparaat kan worden gebruikt door personen met een fysieke, motorische of geestelijke beperking of gebrek aan ervaring en kennis, mist ze onder toezicht staan en zijn geïinstrueerd m.b.t. het veilig gebruik van het apparaat en de mogelijke gevaren hiervan. Kinderen mogen niet met het apparaat spelen.

- Het apparaat mag slechts gebruikt worden met de netadapter die bij het apparaat geleverd wordt.

Aanvullende veiligheidswaarschuwingen

1. De vloeistof mag niet worden gericht op apparatuur die elektrische componenten bevat
2. Het apparaat mag slechts

gebruikt worden met de netadapter die bij het apparaat geleverd wordt.

1. Het apparaat mag niet onbeheerd worden achtergelaten terwijl de stekker in het stopcontact zit.
2. Gebruik het apparaat niet als het is gevallen, als er zichtbare tekenen van beschadiging zijn of als het lekt.
3. Houd het apparaat buiten bereik van kinderen wanneer het is ingeschakeld.

Veiligheidsinstructies voor het accupack

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden.
b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of

brand veroorzaken.

c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks niet bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt.
g) Houd batterijcellen en accupacks schoon en droog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.
i) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt.
k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
I) Accupacks presteren

het best bij normale kamertemperatuur (20°C ± 5°C).

m)Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.

n) Laad alleen op met een lader met de technische gegevens van WORX.

Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor één type accupack geschikt is kan een brandgevaar inhouden wanneer gebruikt met een ander type.

o) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.
p) Houd accupacks buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.

SYMBOLLEN

	Waarschuwing
	Lees de gebruiksaanwijzing
	Niet blootstellen aan regen of water
	Niet verbranden
	Verwijder de batterij uit de houder voor alle instel-, service- of onderhoudswerkzaamheden.
	Machine niet geschikt voor aansluiting op het leidingwater.
	Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.
	Batterijen niet weggooien. Breng lege accu's naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt.
Li-lon
xINR18/65-y: Cilindrische lithiumionbatterijcel- len met maximale diameter van 18mm en maxi- male hoogte van 65mm; "x" staat voor een aantal cellen dat in serie is aangesloten, blanco indien 1; "-y" staat voor een aantal cellen dat parallel is aangesloten, leeg indien 1.

BEDIENINGSINSTRUCTIES

OPMERKING: Lees het instructieboekje aandachtig voor gebruik van het

gereedschap.

GEBRUIK VOLGENS BESTEMMING

Dit gereedschap is bestemd voor reinigen en spoelen.

ASSEMBLAGE EN BEDIENING

ACTIE	AFBEELD-ING
VOOR GEBRUIK
De accu installeren Zie afb. A1
De accu verwijderen Zie afb. A2
De toestand van de accu controleren Zie afb. A3	Zie afb. A4
De batterij opladenU vindt meer gedetailleerde informatie in de handleiding voor het laadapparaat
MONTAGE
OPMERKING: De hogedrukreiniger heeft twee bedrijfsmodi: alleen de korte lans en korte lans in combinatie met het lansverlengstuk.Bedrijfsmodus 1Bevestigen van de korte lans aan de hogedrukreinigerOPMERKING: Bij het bevestigen, de twee nokken van de lans uitlijnen met de groeven in de hogedrukreiniger, zoals getoond in afb. B.	Zie afb. B
Bevestigen van het meervoudig spuitmondstukOPMERKING: Bij het bevestigen, het mondstuk linksom en rechtsom draaien om te controleren of het mondstuk goed vastzit en eraan trekken om te controleren of het veilig is vergrendeld.	Zie afb. C
Bedrijfsmodus 2Bevestigen van het lansverlengstuk aan de hogedrukreinigerBevestigen van de korte lans aan het lansverlengstukOPMERKING: Bij het bevestigen, de twee nokken van de lans uitlijnen met de groeven in de hogedrukreiniger, zoals getoond in afb. D, E.	Zie afb.D, E
Bevestigen van de slang aan de hogedrukreinigerOPMERKING: Nadat de slang is bevestigd, de aansluiting controleren door het voorzichtig trekken aan de slang. De slang mag niet loskomen.	Zie afb.F1, F2
Bevestigen van uw eigen waterslang (optioneel)1. Verwijder de slangadapter2. Uw eigen tuinslang aansluiten met geschikte koppelstukkenOPMERKING: Naast de meegeleverde slang, kunt u de hogedrukreiniger ook met geschikte koppelstukken aansluiten aan uw eigen waterslang.OPMERKING: Controleer of het filterscherm ontbreekt voordat u de slangadapter opnieuw aandraait. Als u de snelle slangadapter opnieuw aandraait, draai deze dan stevig vast. Anders kan er geen water in worden gepompt en werkt het niet goed.	Zie afb.G1, G2, G3
BEDIENING
DrukinstellingUw hogedrukreiniger heeft twee drukmodi.De hogedrukmodus is geschikt voor het verwijderen van hardnekkige vlekken, terwijl de lagedrukmodus van toepassing is bij licht gebruik en bewateren.	Zie afb. H
StartOPMERKING: Bij het eerste gebruik moet u de slang ontluchten, houdt de hogedrukreiniger onder heupniveau (<1,5 m/5 ft) en stel deze in op hogedruk.Begin niet met de werkzaamheden, tot het water door de slang loopt en eruit spuit.Dit kan 30 seconden of langer duren, afhankelijk van de watertoevoer.	Zie afb. I
Kiezen van het spuitmondpatroonOPMERKING: Spuitpatronen 0°, 15°, 25° en 40° zijn beschikbaar voor het reinigen en het spuitpatroon met het symbool is het meest geschikt voor het bewateren.WAARSCHUWING: Wissel het spuitpatroon niet bij ingeschakeld apparaat.	Zie afb. J
ReinigingWAARSCHUWING: Het apparaat niet aansluiten op een watertoevoer die troebel, modderig of corrosief is.OPMERKING: Het product moet met vers water worden gespoeld nadat het met zeewater gebruikt is.	Zie afb. K, L
Watering Zie afb. M

BEVESTIGEN VAN ACCESSOIRES

Bij dit product worden een aantal accessoires geleverd, die nodig zijn bij verschillende toepassingen.

Probeer niet te reinigen zonder een lans of een bevestigd accessoire.

1. Zeepfles (alleen voor WG629E.1 WG629E.91)

De zeepfles levert reinigingsmiddel voor diepreinigen van vuil.

Deze wordt gebruikt in combinatie met de hogedrukreiniger of het lansverlengstuk. (Zie afb. N1, N2)

2. Borstsel (alleen voor WG629E.1 WG629E.91)

De borstel is voor het reinigen van voertuigen, boten, motoren, etc. Deze wordt gebruikt in combinatie met de hogedrukreiniger of het lansverlengstuk. (Zie afb. O1, O2)

3. Opvouwbare wateremmer (alleen voor WG629E.1 WG629E.91)

De opvouwbare wateremmer zorgt voor een watertoevoer als u ver uit de buurt bent van een waterbron.

Wordt deze niet gebruikt, kan hij opgevouwen worden opgeborgen. (Zie afb. P1, P2)

ONDERHOUD

Verwijder de batterij uit de houder voor alle instel-, service- of onderhoudswerkzaamheden.

Inspecteer het apparaat voor elk gebruik op beschadigde of versleten onderdelen.

Gebruik het niet met beschadigde of versleten onderdelen.

Neem contact op met uw leverancier of de fabrikant voor reserveonderdelen.

Slangfilteronderhoud

Verwijder het slangfilter van de slang en verwijder de zeef.

Reinig de onderdelen met schoon water voor het weer samenbouwen. (Zie afb. Q1, Q2)

REINIGEN/OPSLAG

Voor het opbergen alle water aftappen uit het apparaat en de slang.

Reinig de kunststof-spuitgietbehuizing van het apparaat met een zachte borstel en een schone doek. Gebruik geen water, reinigingsmiddelen of schuurmiddelen. Bewaar altijd op een veilige, droge plaats uit het bereik van kinderen. Plaats geen andere objecten op de machine.

Het apparaat en de accessoires opslaan op een vorstvrije locatie.

PROBLEMEN OPLOSSEN

Problemen Mogelijke oorzaken Oplossing
Machine schakelt in, maar trekt geen water of er is onvoldoende druk.	Mondstuk is te ver van waterbron. Laat de machine onder 5ft/1,5m zakken.
	Filter geblokkeerd. Verwijder het filteren spoel de onderdelen met schoon water. (Zie afb. Q1, Q2)
	De tuinslang van de gebruiker is niet goed aangesloten op de machine.	Controleer de tuinslang en bevestig deze opnieuw. (Zie afb. G3)
	Slangadapter zit los.Filterscherm ontbreekt. (Zie afb. G2)	Maak de slangadapter goed vast.Neem contact op met WORX om het filterscherm te vervangen.
	De pomp, slang of andere onderdelen zijn bevroren.	Wacht totdat de pomp, slang of andere onderdelen zijn ontdooid.
	Knik in de slang. Verwijder de knikken.
Het mondstuk lekt.	Het patroon van het mondstuk sproeit niet correct.	Zorg dat het symbool van het mondstuk met de markering op het gereedschap wordt uitgelijnd.
	Bevestiging zit los. Aanspannen met moersleutel.
Druk wordt plotseling verhoogd.	Mondstuk geblokkeerd. Vervangen door nieuw mondstuk.
Na het stoppen, komt er water uit de machine.	Er zit nog water in de slang en de pomp nadat deze werd gestopt.	Voor het opslaan het water aftappen.
Uit het toebehoren voor zeep komt er geen detergent.	Blokkering in de zeepfles. Schoonmaken met water.
Machine start niet.	Accupack zit los. Accupack opnieuw plaatsen.
	Accupack leeg. Vervangen door nieuw accupack of accupack opladen.
	Batterij defect. Vervang de batterij.
Druk van machine is niet consistent.	Lucht in de machine gezogen. Verbinding tussen slangadapter en slang controleren.
	Staat op de instelling Lage druk.	Geen actie vereist.
Machine stopt automatisch.	Accupack leeg. Vervangen door nieuw accupack of accupack opladen.
	Mondstuk geblokkeerd.Stroombeveiliging geactiveerd.	Verwijder het mondstuk en schakel de machine in. As de machine normaal werkt, mondstuk vervangen.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een

recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product,

Beschrijving Door een accu aangedreven reiniger

WG629E.91 (620-649 - aanduiding van het apparaat, een type door een accu aangedreven reiniger)

Functie Reinigen en spoelen

Voldoet aan de volgende richtlijnen,

2006/42/EC, 2014/30/EU, 2011/65/EU

Normen voldoen aan,

EN 60335-1, EN 60335-2-54, EN 62233, EN 55014-1, EN 55014-2

De persoon die bevoegd is om het technische bestand te compileren,

Naam Russell Nicholson

Adres Positec Power Tools (Europe)Ltd, PO Box 6242, Newbury, RG14 9LT, UK

A#o

C€

Suzhou 2016/12/01

Allen Ding

Plaatsvervangend Chief Ingenieur, Testen en

Certificeringmanager

1. PRZEŁĄCZNIK USTAWIENIA CIŚNIENIA

2. PRZEŁĄCZNIK BLOKUJĄCY

3. ZATRZASK POJEMNIKA BATERYJNEGO

4. ZESTAW BATERII *

5. DŻWIGNIA PRZEŁĄCZNIKA ON/OFF

6. ZŁĄCZE WĘŻA

7. DYSZA CIŚNIENIOWA

8. LANCA WYDŁUŻAJĄCA

9. LANCA KRÓTKA

10. ZŁĄCZE DYSZY

11. DYSZY WIELOFUNKCYJNA

12. NASADA SZYBKOZŁĄCZA

13. ZŁĄCZE WEŻA

14. FILTR WEŻA

15. KLAMRA WEŻA

16. WAŻ

17. PŁYWAK

18. ZBIORNIK ŚRODKA CZYSZCZĄCEGO*

19. SZCZOTKA*

20. SKŁADANE WIADERKO NA WODĘ*

21. TORBA*

22. SITKO (PATRZ RYS. G2)
