NAVODILA ZA UPORABO WG629E.9 WORX

* Pri standardni dobavi niso vključeni vsi prikazani dodatki.

TEHNIČNI PODATKI

Tip WG629E WG629E.1 WG629E.9 WG629E.91 (620-649 - zasnova naprave, predstavnik akumulatorskih čistilnikov)

	WG629E WG	629E.1 WG629E.9	WG629E.91
Napetost polnilnika 220-240V~50/60Hz //
Napetost 20 V	--- Max**
Tlak H: maks 22bar; L: maks 6.5 bar
Maks. pretok vode 120 L/h
Maks. tlak vode na dovodu 0.5 MPa
Višina sesanja	maks 1.5m
Teža naprave (s cevjo)	1.7kg		1.3kg

** Napetost je bila izmerjena brez obremenitve. Začetna napetost akumulatorja doseže maksimum 20 V. Običajna napetost je 18 V.

PODATKI O HRUPU

Vrednotena raven zvočnega tlaka	L_pA : 72.4dB(A)
Vrednotena raven zvočne moči	L_wA :83.4dB(A)
K_pA	3.0dB(A)
Uporabljajte zaščito za ušesa

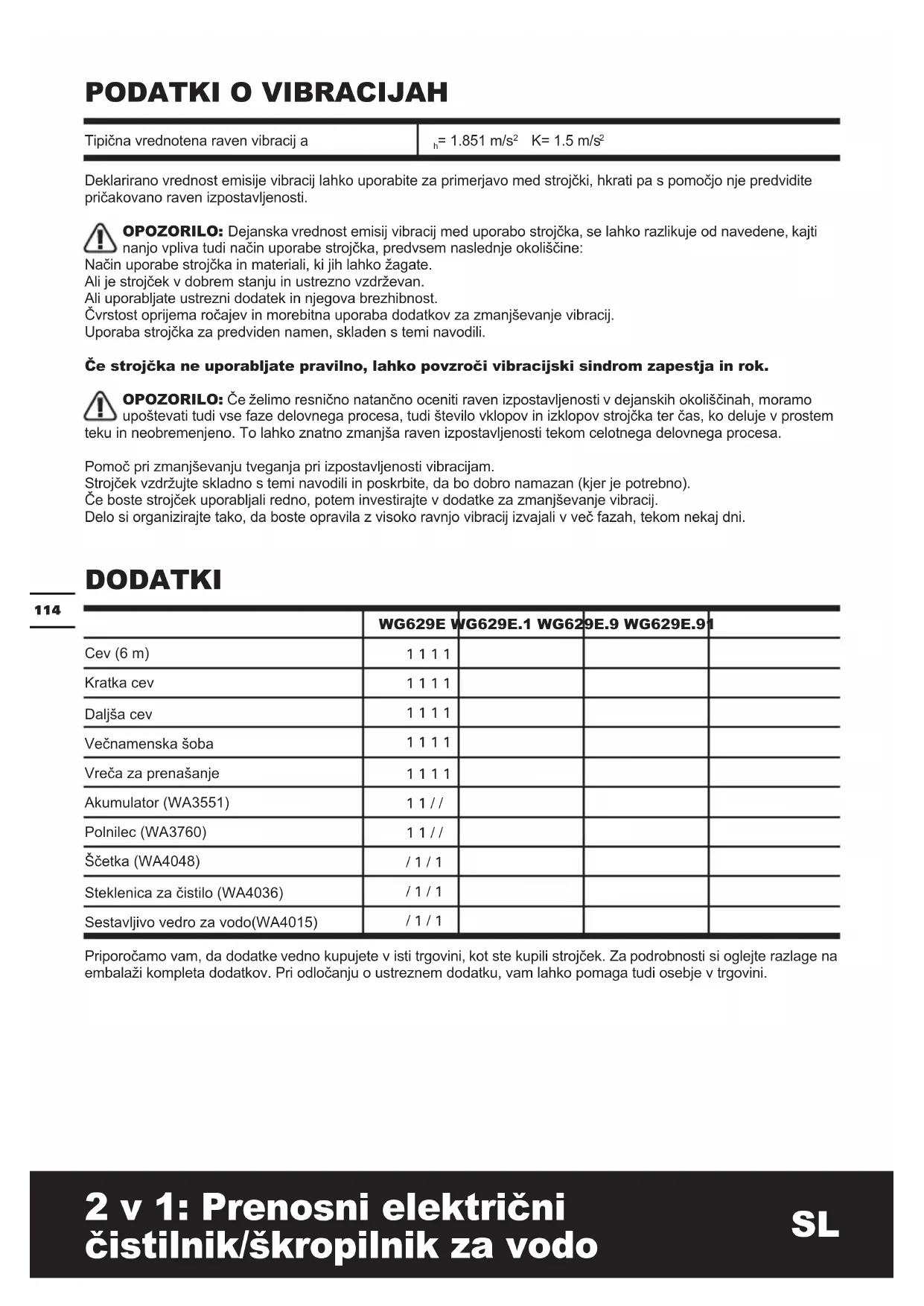

PODATKI O VIBRACIJAH

Tipična vrednotena raven vibracij a

$$ _ {h} = 1. 8 5 1 \mathrm{m} / \mathrm{s} ^ {2} \quad K = 1. 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Deklarirano vrednost emisije vibracij lahko uporabite za primerjavo med strojčki, hkrati pa s pomočjo nje predvidite pričakovano raven izpostavljenosti.

OPOZORILO: Dejanska vrednost emisij vibracij med uporabo strojčka, se lahko razlikuje od navedene, kajti nanjo vpliva tudi način uporabe strojčka, predvsem naslednje okoliščine:

Način uporabe strojčka in materiali, ki jih lahko žagate.

Ali je strojček v dobrem stanju in ustrezno vzdrževan.

Ali uporabljate ustrezni dodatek in njegova brezhibnost.

Čvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij.

Uporaba strojčka za predviden namen, skladen s temi navodili.

Če strojčka ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok.

OPOZORILO: Če želimo resnično natančno oceniti raven izpostavljenosti v dejanskih okoliščinah, moramo upoštevati tudi vse faze delovnega procesa, tudi število vklopv in izklopv strojčka ter čas, ko deluje v prostem neobremenjeno. To lahko znatno zmanjša raven izpostavljenosti tekom celotnega delovnega procesa.

Pomoč pri zmanjševanju tveganja pri izpostavljenosti vibracijam.

Strojček vzdržujte skladno s temi navodili in poskrbite, da bo dobro namazan (kjer je potrebno).

Če boste strojček uporabljali redno, potem investirajte v dodatke za zmanjševanje vibracij.

Delo si organizirajte tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj dni.

DODATKI

	WG629E	WG629E.1	WG629E.9	WG629E.91
Cev (6 m)	1 1 1 1
Kratka cev	1 1 1 1
Daljša cev	1 1 1 1
Večnamenska šoba	1 1 1 1
Vreča za prenašanje	1 1 1 1
Akumulator (WA3551)	1 1 //
Polnilec (WA3760)	1 1 //
Ščetka (WA4048)	/ 1 / 1
Steklenica za čistilo (WA4036)	/ 1 / 1
Sestavljivo vedro za vodo(WA4015)	/ 1 / 1

Priporočamo vam, da dodatke vedno kupujete v isti trgovini, kot ste kupili strojček. Za podrobnosti si oglejte razlage na embalaži kompleta dodatkov. Pri odločanju o ustreznem dodatku, vam lahko pomaga tudi osebje v trgovini.

VARNOST IZDELKA SPLOŠNA VARNOSTNA NAVODILA

OPOZORILO! Preberite vsa varnostna zorila in navodila.

Neupoštevanje opozoril in navodil lahko privede do električnega udara in/ali resnih poškodb.

Vsa opozorila in navodila si shranite za kasnejšo uporabo.

• Te naprave naj ne bi uporabljale osebe z zmanjšanimi fizičnimi, senzoričnimi ali mentalnimi zmožnostmi, oziroma brez izkušenj ali ustreznega znanja, razen, će niso pod nadzorom osebe, ki je odgovorna za njihovo varnost oziroma niso z njeno varno uporabo ustrezno seznanjeni. Otroci naj bi se z napravo ne igrali.
• Napravo lahko uporabljate le, če imate na voljo tudi enoto za napajanje.

Dodatni varnostni predpisi

1. Curka vode ne smete nikoli usmeriti proti opremi, ki vsebuje električne komponente.
2. Pred vsakim vzdrževalnim posegom ali po uporabi, odstranite akumulator iz ležišča.
3. Naprave v kateri je vstavljen akumulator, ne smete nikoli pustiti brez nadzora.

4. Naprave, ki vam je padla na tla in so na njej vidne poškodbe ali pušča, ne smete uporabljati.

5. Dokler je naprava pod napajanjem, jo hranite izven dosega otrok.

Varnostna opozorila za akumulator

a) Ne razstavljajte, odpirajte ali odstranjujte celic akumulatorja.
b) Pazite, da ne povzročite kratkega stika med kontaktoma akumulatorja.
Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prišlo do kratkega stika zaradi stika kontaktov s prevodnimi predmeti. Kadar akumulator ni nameščen v orodju, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogočili stik med kontaktoma. Če pride do stika med kontaktoma akumulatorja, to lahko povzroči požar.

c) Akumulatorja ne izpostavljajte vročini ali ognju. Poskrbite, da ne bo izpostavljen neposredni sončni svetlobi.

d) Akumulatorja ne izpostavljajte mehanskim udarcem.

e) Če opazite, da akumulator pušča, pazite, da tekočina ne bo prišla v stik z očmi. Če akumulatorska tekočina

vseeno pride v stik z očmi, izperite prizadeto območje z obilo vode in poiščite zdravniško pomoč.

f) Predvsem pa takoj poiščite medicinsko pomoč, će ste celico ali del akumulatorja zaužili.

g) Akumulator shranjujte na čistem in suhem mestu.

h) Če se akumulator zamaže, ga takoj očistite s čisto in suho krpo.

i) Akumulator morate pred uporabo napolniti. Pri polnjenju akumulatorja vedno upoštevajte predpisana navodila in postopke.

j) Če akumulatorja ne polnite, ga odstranite iz polnilca.

k) Po daljšem obdobju skladiščenja, boste za dosego maksimalne zmogljivosti akumulatorja verjetno morali slednjega nekajkrat napolniti in izprazniti.

I) Akumulator deluje najbolj učinkovito, če ga uporabljate pri običajni sobni temperaturi (20 °C ± 5 °C).

m)Pri odlaganju akumulatorja pazite, da boste akumulatorje, ki imajo različne elektrokemične sisteme zavrgli ločeno.

n) Za polnjenje uporabljajte le polnilnike, ki jih je predpisal WORX. Nikoli ne uporabljajte polnilnikov, ki niso posebej namenjeni za polnjenje vašega akumulatorja. Polnilec, ki je lahko primeren za polnjenje ene vrste akumulatorjev, lahko pri drugi povzroči nevarnost požara.

o) Nikoli ne uporabljajte polnilcev, ki niso posebej zasnovani za polnjenje vašega akumulatorja.

p) Akumulatorje shranjujte izven dosega otrok.

q) Za podrobnosti, si oglejte gradivo, ki je bilo priloženo akumulatorju.

r) Če orodja ne uporabljate, iz njega odstranite akumulator.

s) Akumulatorje odlagajte skladno s predpisi.

SIMBOLI

	Opozorilo
	Preberite uporabniški priročnik
	Ne izpostavljajte dežju ali vodi
	Prepovedano sežiganje
	Pred vsakim prilagajanjem, servisiranjem ali vzdrževanjem izvlecite akumulator iz ležišča
	Naprava ni primerna za priklop na prenosni rezervoar za vodo.
	Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.
Li-lon	Akumulatorjev ne zavrzite skupaj z ostalimi odpadki, temveč jih dostavite na mesto za ločeno zbiranje odpadkov.

xINR18/65-y: Cilindrične litijeve akumulatorske celice največjega premera 18 mm in dolžine 65 mm; "x" predstavlja število zaporedno vezanih celic, će je 1, potem je to mesto prazno; "-y" predstavlja število vzporedno vezanih celic, će je 1 je mesto prazno.

NAVODILA ZA UPORABO

OPOMBA: Preden začnete uporabljati strojček, si pozorno preberite navodila.

NAMEN UPORABE

To orodje je namenjeno čiščenju in zalivanju.

SESTAVLJANJE IN NAČIN UPORABE

OPRAVILO	SLIKA
PRED ZAČETKOM UPORABE
Nameščanje akumulatorja	Glejte sliko A1
Odstranjevanje akumulatorja	Glejte sliko A2
Preverjanje stanja akumulatorja	Glejte sliko A3
Polnjenje akumulatorjaVeč podrobnosti si lahko ogledate v priročniku za polnilnik	Glejte sliko A4
SESTAVLJANJE
OPOMBA:Tlačna šoba omogoča dva načina delovanja: le s kratko cevjo ali skupaj z daljšo cevjo.1. Delovni načinPriklop kratke cevi na tlačno šoboOPOMBA:Pri nameščanju poravnajte peresi na koncu cevi z utoroma na tlačni šobi, kot je prikazano na sliki B.	Glejte sliko B
Priklop večnamenske šobeOPOMBA:Po spajanju obrnite šobo proti levi in nato proti desni in povlecite oba dela narazen, da preverite, če sta elementa dobro spojena.	Glejte sliko C
2. Delovni načinPriklop dolge cevi na tlačno šoboPriklop kratke cevi na dolgoOPOMBA:Pri nameščanju poravnajte peresi na koncu cevi z utoroma na tlačni šobi, kot je prikazano na slikah D in E.	Glejte sliki D in E
Priklop cevi na tlačno šoboOPOMBA:Po spajanju preverite, če je cev pritrjena v šobo, nežno jo povlecite iz nje. Ostati bi morala pritrjena.	Glejte sliki F1 in F2
Priklop lastne cevi za vodo (opcija)1. Odstranite cevni adapter2. S pomočjo ustreznih spojnikov, priklopite vrtno cev na napravoOPOMBA: Na tlačno šobo lahko, poleg priložene cevi, priklopite tudi drugo cev za vodo, rabite le ustrezne spojne elemente.OPOMBA: Pred pritrditvijo cevnega adapterja, preverite, če je mrežica filtra nameščena. Poskrbite, da bo adapter za hitro pritrditev čvrsto spojen. Sicer obstaja nevarnost, da dovajanje vode ne bo ustrezno.	Glejte sliko G1, G2, G3
DELOVANJE
Nastavitev tlakaTlačna šoba omogoča izbiranje dveh načinov delovanja Visokotlačni način je primeren za odstranjevanje trdovratnih nečistoč, medtem ko je nizkotlačni primeren za manj zahtevna čiščenja in zalivanje.	Glejte sliko H
ZagonOPOMBA: Ob prvi uporabi, morate iz cevi izprazniti zrak, zato namestite tlačno šobo pod višino pasu (<1,5 m) in vklopite visokotlačni način. Počakajte, da bo iz cevi prenehal uhajati zrak in bo tekla čista voda. To bo trajalo približno 30 sekund, odvisno od dovoda vode.	Glejte sliko I
Izbiranje načina šobeOPOMBA: Način delovanja šobe izberite glede na delo, ki ga boste opravljali. Načini šobe 0°, 15°, 25° in 40° so primerni za tlačno čiščenje, način pršenja z oznako pa je najbolj primeren za zalivanje.⚠️ OPOZORILO: Medtem, ko naprava deluje, ne spreminjajte načina delovanja šobe.	Glejte sliko J
Čiščenje⚠️ OPOZORILO: Naprave ne spajate z dovodom vode, ki je kalna, blatna ali korozivna.OPOMBA: Po uporabi z morsko vodo, morate izdelek izprati s sladko vodo.	Glejte sliki K, L
Zalivanje	Glejte sliko M

PRIKLOP DODATKOV

Izdelku je priloženih veliko dodatkov, ki pa jih morate uporabljati na točno določen način. Nikoli ne izvajajte čiščenja brez, da bi na napravo namestili cev ali drug dodatek.

1. Steklenica za čistilo (le pri WG629E.1 WG629E.91)

V steklenico za čistilo lahko natočite ustrezno čistilo, ki bo pomagalo pri odstranjevanju nečistoč. Uporabljati jo morate le skupaj s tlačno šobo ali daljšo cevjo. (Glejte sliki N1, N2)

2. Ščetka (le pri WG629E.1 WG629E.91)

Ščetko lahko uporabljate pri pranju avtomobilov, plovil, motociklov itd. Uporabljati jo morate le skupaj s tlačno šobo ali daljšo cevjo. (Glejte sliki O1, O2)

3. Sestavljivo vedro za vodo (le pri WG629E.1 WG629E.91)

Sestavljivo vedro za vodo vam omogoča uporabo vode tudi će ni blizu dovoda za vodo. Ko ga ne uporabljate, ga lahko zložite in prihranite prostor. (Glejte sliki P1, P2)

VZDRŽEVANJE

Pred vsakim prilagajanjem, servisiranjem ali vzdrževanjem, odstranite akumulator iz orodja.

Pred vsako uporabo, preverite, će je naprava v brezhibnemu stanju. Če opazite poškodbe ali obrabljene dele, naprave ne uporabljajte. Nadomestne dele lahko naročite pri dobavitelju naprave.

Vzdrževanje cevnega filtra

Cevni filter odstranite iz cevi ter izvlecite mrežico. Dele pred sestavljanjem izperite s čisto vodo. (Glejte sliki Q1, Q2)

ČIŠČENJE/ SHRANJEVANJE

Pred shranjevanjem iz naprave in cevi iztočite vso vodo. Blatne dele naprave očistite z mehko ščetko in jih obrišite s čisto krpo. Ne uporabljajte tekoče vode, raztopin ali polirnih sredstev. Napravo shranjujte na suhemu mestu, izven dosega otrok. Na napravo ne odlagajte drugih predmetov.

Napravo in dodatke shranjujte na mestu, kjer ne bodo mogle zamrzniti.

ODPRAVLJANJE NAPAK

Napake Morebitni vzroki Dejanje
Naprava se zažene, vendar ne dovaja vode, oziroma slednja nima ustreznega tlaka.	Tlačna šoba je preveč dvignjena od površine vodnega vira.	Spustite napravo pod 1,5 m od tal.
	Filter cevi je blokiran.	Odstranite filter cevi in izperite dele s čisto vodo. (Glejte sliki Q1 in Q2)
	Vrtna cev za dovajanje vode ni dobro pritrjena na napravo.	Preverite pritrditev cevi in jo po potrebi ustrezno pritrdite. (Glejte sliko G2)
	Cevni adapter pušča.	S ključem ustrezno pritrdite cevni adapter.
	Mrežica filtra ni nameščena. (Glejte sliko S)	Posvetujte se s predstavnikom WORX in naročite novo mrežico filtra.
	Črpalka, cev ali ostali deli so zaradi nizkih zunanjih temperatur zamrznjeni.	Počakajte, da se bodo zamrznjeni deli odmrznili.
	Cev je zapletena. Razpletite in nara	vnajte cev.
Večnamenska šoba pušča.	Vzorec pršenja šobe ni ustrezno nastavljen.	Poskrbite, da bo oznaka vzorca pršenja poravnana z indikatorjem na orodju.
	Priklop za ščetko na večnamenski šobi pušča. (Glejte sliko R)	Pritrdite ga s šestoglatim ključem.
Zunanji tlak se je nenadoma povečal.	Večnamenska šoba je blokirana.	Namestite novo večnamensko šobo.
Naprava po izklopu še vedno dovaja vodo.	Po izklopu v napravi in cevi ostane še nekaj vode.	Pred shranjevanjem, iz naprave in cevi iztočite vso vodo.
Priključek za čistilo noče dovajati čistila.	Odprtina steklenice za čistilo je blokirana.	Operite jo s čisto vodo.
Naprava se ne zažene.	Akumulator ni dobro pritrjen. Ponovno namestite akumulator.
	Akumulator je izpraznjen.	Namestite nov akumulator ali obstoječega napolnite.
	Akumulator je v okvari. Zamenjajte akumulator.
Tlak v napravi ni ustrezen.	Možno, da naprava sesa dodatni zrak.	Preverite spoje med cevnim adapterjem in cevjo.
	Nastavljen je nizek tlak. Ni potrebno nič storiti.
Naprava se samodejno izklopi.	Akumulator je izpraznjen.	Namestite nov akumulator ali obstoječega napolnite.
	Večnamenska šoba je blokirana. Aktivirana je tokovna zaščita.	Odstranite večnamensko šobo in vklopite napravo. Če slednja deluje pravilno, namestite novo večnamensko šobo.

VAROVANJE OKOLJA

Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki.

Dostavite jih na mesto za ločeno zbiranje

odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.

IZJAVA O SKLADNOSTI

Mi,

POSITEC Germany GmbH

Funkcija Čiščenje in zalivanje

Skladen z naslednjimi direktivami,

2006/42/EC, 2014/30/EU, 2011/65/EU

In izpolnjuje naslednje standarde:

Oseba, ki je pooblaščena za skladnost tehnične dokumentacije,

Za več informacij, pokličite :[phone]
