BRUKSANVISNING WG629E.9 WORX

* Avbildat eller beskrivet tillbehör ingår delvis inte I leveransomfånget.

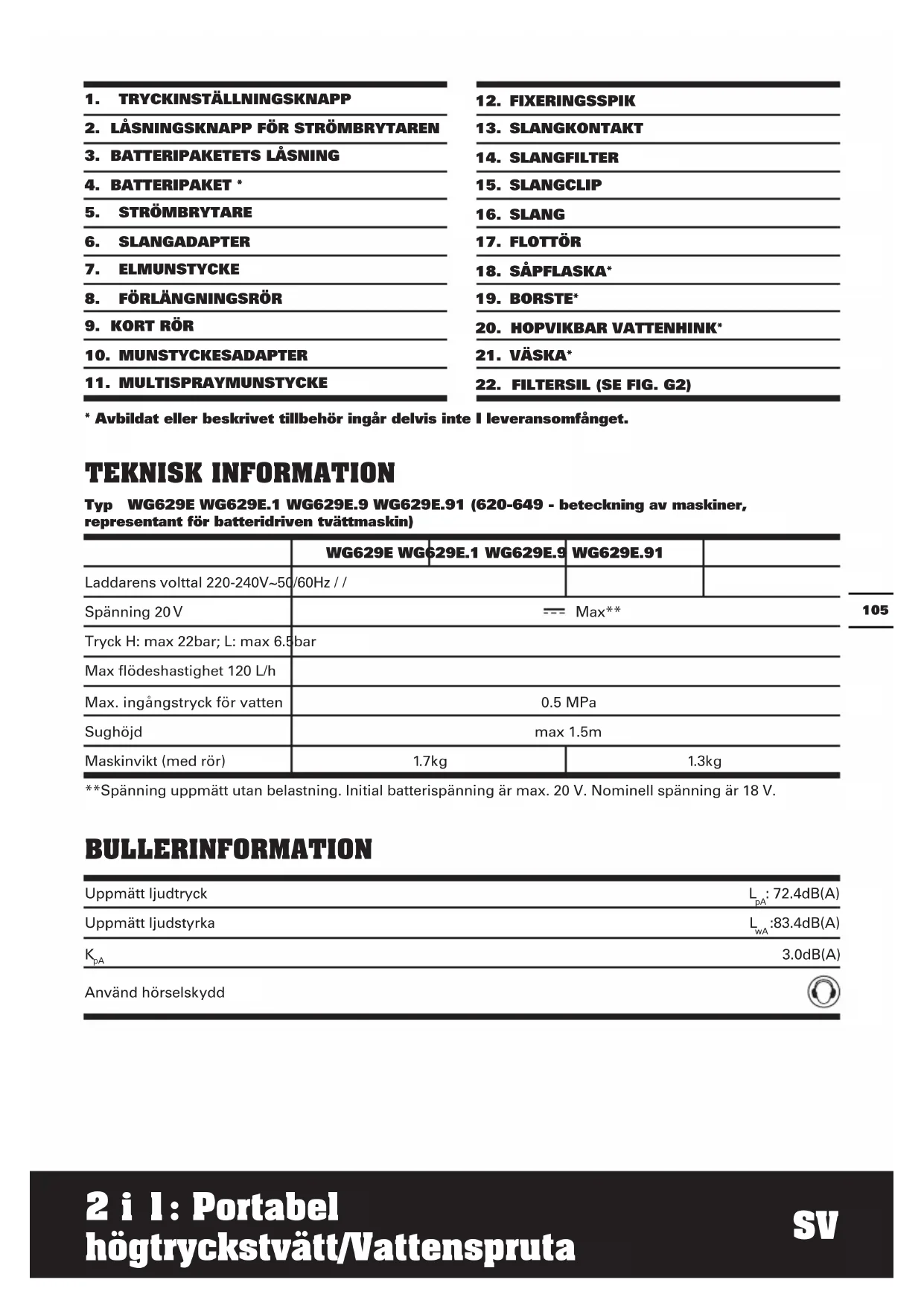

TEKNISK INFORMATION

Typ WG629E WG629E.1 WG629E.9 WG629E.91 (620-649 - beteckning av maskiner, representant för batteridriven tvättmaskin)

	WG629E WG	629E.1 WG629E.9	WG629E.91
Laddarens volttal 220-240V~50/60Hz //
Spänning 20 V	--- Max**
Tryck H: max 22bar; L: max 6.5 bar
Max flödeshastighet 120 L/h
Max. ingångstryck för vatten	0.5 MPa
Sughöjd	max 1.5m
Maskinvikt (med rör)	1.7kg		1.3kg

**Spänning uppmätt utan belastning. Initial batterispänning är max. 20 V. Nominell spänning är 18 V.

BULLERINFORMATION

Uppmätt ljudtryck	L_pA : 72.4dB(A)
Uppmätt ljudstyrka	L_wA :83.4dB(A)
K_pA	3.0dB(A)
Använd hörselskydd

VIBRATIONSINFORMATION

Typisk uppmätt vibrering a

$$ _ {h} = 1. 8 5 1 \mathrm{m} / \mathrm{s} ^ {2} \quad K = 1. 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Det angivna totala vibrationsvärdet kan användas för att jämföra olika verktyg med varandra samt vid en preliminär exponeringsutvärdering.

WARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används:

Hur verktyget används och materialet som verktyget används med.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick.

Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används.

Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand-arm-vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt).

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

TILLBEHÖR

	WG629E WG629E.1 WG629E.9 WG629E.91
Slang (6m) 1 1 1 1
Kort rör 1 1 1 1
Förlängningsrör 1 1 1 1
Multispraymunstycke 1 1 1 1
Väska 1 1 1 1
Batteripaket (WA3551) 1 1	/	/
Laddare (WA3760)	1 1	/	/
Borste (WA4048)	/	1	/	1
Såpflaska (WA4036)	/	1	/	1
Hopvikbar vattenhink (WA4015)	/	1	/	1

Vi rekommenderar att du endast köper originaldelar enligt ovanstående lista från den butik där du köpte enheten. Se tillbehörsförpackningen för mer information. Butikspersonalen kan hjälpa dig och ge råd.

PRODUKTSÄKERHET GENERELLA SÄKERHETSVARNINGAR

WARNING! Läs alla instruktioner. Följs inte

alla nedanstående instruktioner kan det leda till elektriska stötar, brand och/ eller allvarliga skador.

Spara alla varningar och instruktioner för framtida bruk.

• Denna maskin kan användas av personer med nedsatt fysisk, sensorisk mental förmåga eller brist på erfarenhet eller kunskap om de instrueras om hur man använder den på ett säkert sätt och alla faror förknippade med den samt använder den under uppsikt. Barn ska inte leka med apparaten.
• Apparaten bör endast användas med den strömförsörjningsenhet den har försetts med.

Kompletterande säkerhetsregler

1. Vätska får inte riktas mot apparater som innehåller elektriska komponenter.
2. Ta u teller koppla bort batteripacket varje gång du är klar med maskinen eller när den ska underhållas.

3. Apparaten får inte lämnas oövervakad när den är ansluten till elnätet.

4. Apparaten skall inte användas om den tappats, om det finns synliga skador eller om den läcker.

5. Förvara apparaten utom räckhåll för barn när den är strömsatt.

Säkerhetsföreskrifter för batteriet

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök

läkarhjälp.

f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet.

g) Håll batteriet rent och torrt.

h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.

i) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

j) Låt inte batteriet stå på laddning när det inte används.

k) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.

I) Batterier fungerar bäst när de används vid normal rumstemperatur (20°C ± 5°C).

m)När du kasserar batteriet, se till att hålla batterier med olika elektrokemiska system ifrån varandra.

n) Ladda endast med laddare av varumärket WORX. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet. En laddare som passar för en viss typ av batteri kan förorsaka brandrisk vid användning

tillsammans med ett annat batteri.

o) Använd inte ett batteri som inte är avsett för användning med det här verktyget.

p) Håll batteriet borta från barn.

q) Behåll den ursprungliga bruksanvisningen för framtida användning.

r) Plocka ur batteriet från verktyget då det inte används.

s) Kassera batteriet på rätt sätt.

SYMBOLER

	Varning
	Läs bruksanvisningen
	Får ej utsättas för regn eller vatten.
	Får ej uppeldas.
	Avlägsna batteriet från hylsan innan justeringar, service eller underhåll utförs.
	Maskinen är inte lämplig för anslutning till dricksvattensystemet.
	Uttjänade elektriska maskiner får inte kasseras som hushåll-savfall. Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger.
Li-lon	Kasta inte batterier i softunnan. Lämna uttjänta batterier till din lokala uppsamlings eller återvin-ningsstation.

xINR18/65-y: Cylindriska litiumjonbattericeller med max diameter på 18 mm och max höjd på 65 mm; "x" representerar ett antal seriekopplade celler, tomt om 1. "-y" Representerar ett antal parallellt anslutna celler, tomt om 1.

BRUKSANVISNING

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

ÄNDAMÅLSENLIG ANVÄNDNING

Detta verktyg är avsett för rengöring och bevattning.

MONTERING OCH DRIFT

ÅTGÄRD FIGUR
INNAN ENHETEN TAS I BRUK
Sätta i batteripaket Se Fig. A1
Ta bort batteripaket Se Fig. A2
Kontroll av batteriets skick Se Fig. A3
Ladda batterietMer detaljer finns i laddarens handbok	Se Fig. A4
MONTERING
OBS: Elmunstyckeet har två driftslägen kort rör endast och kort rör med förlängningsrör.Driftläge 1Fäst det korta röret i elmunstyckeetOBS: När du fäster de två utskjutningarna på röret med spåren på elmunstyckeet enligt fig. B.	Se Fig. B
Fästa multispraymunstycketOBS: när du fäster munstycket vrider du det till vänster och höger för att se till att det ligger rätt och dra försiktigt i det för att se till att det sitter säkert.	Se Fig. C
Driftläge 2Fäst förlängningsröret i elmunstyckeet.Fästa det korta röret i förlängningsröretOBS: När du fäster rören i varandra anpassar du de två utskjutningarna på röret med spåren i munstycket enligt fig. D, E.	Se Fig. D, E
Fäst slangen i munstycketOBS: Efter att slangen har fasts kontrollerar du anslutningen genom att försiktigt dra i slangen. Den ska inte kunna dras av.	Se Fig. F1, F2
Fästa din egen vattenslang (tillval)1. Avlägsna slangadaptern2. Fäst trädgårdsslangen med en lämplig kontaktOBS: Utöver den inkluderade slangen kan du även ansluta elmunstyckeet till din egen vattenslang med lämpliga kontakter.OBS: Kontrollera om filtersilen saknas innan du drar åt slangadaptern. När du drar åt snabbadaptern, se till att den sitter säkert. Annars kan den inte pumpa tillräckligt med vatten.	Se Fig. G1, G2, G3
DRIFT
TryckinställningElmunstyckeet har två trycklägen.Högtrycksläget är lämpligt för att avlägsna svåra fläckar medan lågtrycksläget är lämpligt för lättare rengöring och bevattning.	Se Fig. H
StartaOBS: När du använder maskinen för första gången måste du tömma slangen på luft. Håll elmunstyckeet i midjehöjd (<1,5 m) och ställ in den på högt tryck. Börja inte arbeta innan vattnet börjar sprutas ut ur slangen. Detta kan ta upp till 30 sekunder eller mer beroendes på vattenkällan.	Se Fig. I
Välja spraylägeOBS: Välj ett lämpligt sprayläge efter arbetet du utför. Spraylägena 0°, 15°, 25° och 40° är lämpliga för rengöring och sprayläget med symbolen med symbolen ⚫ är lämpligt för bevattning.[IMAGE]VARNING: Ändra inte sprayläget medan verktyget är på.	Se Fig. J
Rengöring[IMAGE]VARNING: Anslut inte maskinen till vattenkällor med grumligt, lerigt eller frätande vatten.OBS: För korrekt underhåll efter användning i havsvatten, bör produkten sköljas med färskvatten.	Se Fig. K, L
Bevatting Se Fig. M

MONTERA TILLBEHÖR

Ett antal tillbehör ingår i produkten och krävs för olika typer av användning. Rengör inte utan ett rör eller annat tillbehör monterat.

1. Såpflaska (endast för WG629E.1 WG629E.91)

Såpflaskan innehåller rengöringsmedel för djupgående rengöring. Den används med elmunstyckeet eller förlängningsröret. (Se Fig. N1, N2)

2. Borste (endast för WG629E.1 WG629E.91)

Borsten är avsedd för att rengöra bilar, båtar, motorcyklar etc. Den används tillsammans med elmunstycket eller förlängningsröret. (Se Fig. O1, O2)

3. Hopvikbar vattenhink (endast för WG629E.1 WG629E.91)

Den hopvikbar vattenhink ger dig vatten om du är långt bort från en vattenkälla.

När den inte används kan den vikas ihop för att enklare förvaras. (Se Fig. P1, P2)

UNDERHÅLL

Avlägsna batteripaketet från verktyget innan du utför någon typ av justering, service eller underhåll.

Kontrollera alltid produkten för skadade eller slitna delar innan den används. Använd inte produkten om någon del är skadad eller utsliten. Kontakta din leverantör eller tillverkaren för reservdelar.

Underhålla slangfiltret

Ta ut slangfiltret från slangen och ta ut silen. Skölj delarna med rent vatten innan du sätter tillbaka dem. (Se Fig. Q1, Q2)

REMGÄROMG / FÖRVARING

Innan förvaring måste allt vatten i maskinen och slangen tömmas helt.

Maskinens plasthölje med en mjuk borste och en ren duk. Använd inte vatten, lösningsmedel eller polermedel. Förvara alltid på en säker, torr plats och utom räckhåll för barn. Placera inga andra föremål ovanpå maskinen.

Förvara maskinen och tillbehören i ett frostfritt utrymme.

MILJÖSKYDD

Elektriska avfallsprodukter får inte kasseras med hushållsavfallet. Återvinn på återvinningscentraler. Kontakta dina lokala

myndigheter eller återförsäljaren för återvinningsråd.

Problem Möjliga orsaker Korrigerande åtgård
Maskinen går igång men den drar inget vatten eller tillräckligt tryck saknas.	Elmunstycket är för högt från vattenkällans yta.	Sänk maskinen under 5ft/1.5m.
	Slangfiltret är blockerat. Ta ut slangfiltret	och spola delarna med rent vatten. (Se Fig. Q1, Q2)
	Användarens trädgårdsslang är inte rätt ansluten till maskinen.	Kontrollera och sätt tillbaka trädgårdsslangen så att den sitter tätt. (Se Fig. G3)
	Slangadaptern lossnar. Filtersilen saknas. (Se Fig. G2)	Dra åt slangadaptern med en skiftnyckel.Kontakta WORX serviceverkstad för att få en filtersil.
	Pump, slang eller andra delar är frusna på grund av utomhustemperatur.	Vänta på att pumpen, slangen eller andra delar ska tina.
	Slangböjar. Räta ut slangen.
Multispraymunstycket läcker.	Munstyckemönstret sprayar inte korrekt.	Säkerställ att munstyckemönstersymbolen är i linje med verktygets indikeringsmärke.
	Multispraymunstyckets fixeringsspik lossnar.	Dra åt med en insexnyckel.
Utloppstryck ökar plötsligt.	Multispraymunstycket är blockerat. Ersätt med ett nytt multispraymunstycke.
Maskinen dränerar vatten efter att ha stannat.	Vatten finns kvar i rör och pump efter att de stoppat.	Dränera allt vatten fullständigt före lagring.
Tvåltillbehör kan inte spraya ut något rengöringsmedel.	Blockering i tvålflaskan. Rengör den med färskvatten.
Maskinen startar inte.	Batteripaketet är inte väl fastsatt. Återinstallera batteripaketet.
	Batteripaketet är tomt. Ersätt med ett nytt batteripaket eller ladda batteripaketet.
	Batteriet är trasigt. Byt ut batteriet.
Maskintryck är oregelbundet.	Ytterligare luft kunde sugas in i maskinen.	Kontrollera anslutningen mellan slangadaptern och slangen.
	Den är på lågtrycksinställning. Ingen åtgård behövs.
Maskinen stoppar automatiskt.	Batteripaketet är tomt. Ersätt med ett nytt batteripaket eller ladda batteripaketet.
	Multispraymunstycket är blockerat. Spänningsskydd är aktiverat.	Avlägsna multispraymunstycket och slå på maskinen. Om maskinen fungerar normalt, ersätt med ett nytt multispraymunstycke.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

förklarar att denna produkt,

Beskrivning Batteridriven tvättmaskin

Typ WG629E WG629E.1 WG629E.9

WG629E.91 (620-649 - beteckning av maskiner, representant för batteridriven tvättmaskin)

Funktion Rengöring och bevattning

Uppfyller följande direktiv,

2006/42/EC, 2014/30/EU, 2011/65/EU

Standarder överensstämmer med

Personen som godkänts att sammanställa den tekniska filen.

Namn Russell Nicholson

Adress Positec Power Tools (Europe)Ltd, PO

Vice chefsingenjör, tester och certifiering
