MODE D'EMPLOI RTSC 570 L EINHELL

Nebezpečenstvo! Nebezpečenstvo porezania

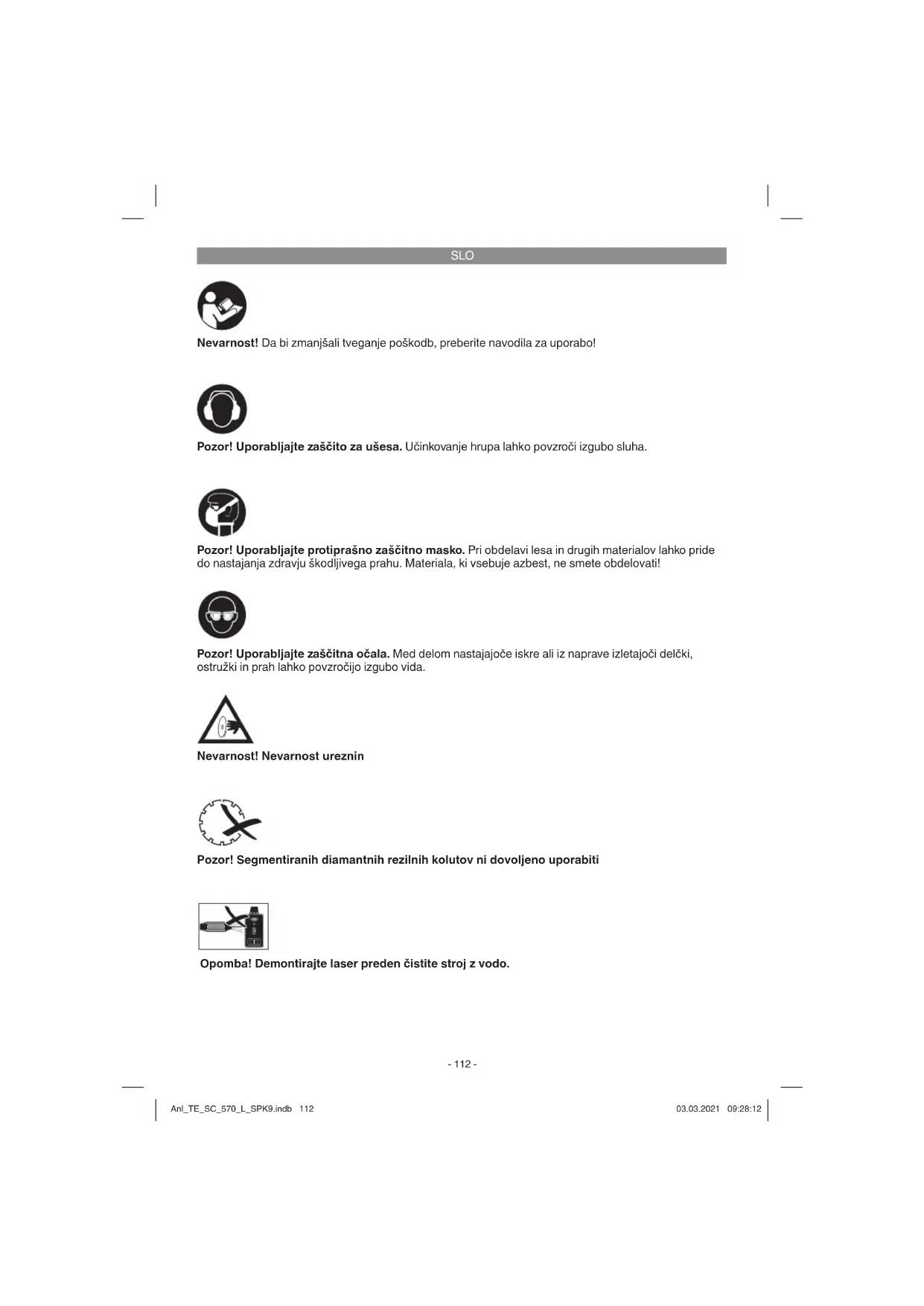

Nevarnost! Da bi zmanjšali tveganje poškodb, preberite navodila za uporabo!

Pozor! Uporabljajte zaščito za ušesa. Učinkovanje hrupa lahko povzroči izgubo sluha.

Pozor! Uporabljajte zaščitna očala. Med delom nastajajoče iskre ali iz naprave izletajoči delčki,

ostružki in prah lahko povzročijo izgubo vida.

Pozor! Uporabljajte protiprašno zaščitno masko. Pri obdelavi lesa in drugih materialov lahko pride

do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!

Nevarnost! Nevarnost ureznin

Pri uporabi naprav je potrebno upoštevati nekaj

varnostnih ukrepov, da bi preprečili poškodbe

in materialno škodo. Zato skrbno preberite ta

drugim osebam, Vas prosimo, da jim izročite tudi

ta navodila za uporabo/varnostne napotke. Ne

prevzemamo nobene odgovornosti za nezgode

ali škodo, ki bi nastale zaradi neupoštevanja teh

navodil za uporabo in varnostnih napotkov.

1. Varnostni napotki

Odgovarjajoče varnostne napotke lahko prebere-

te v priloženi knjižici!

Preberite varnostne napotke in navodila.

Neupoštevanje varnostnih napotkov in navodil

ima lahko za posledico električni udar, požar in/ali

hude poškodbe. Shranite vse varnostne napot-

ke in navodila za kasnejšo uporabo.

Posebni napotki za laser

Ne glejte neposredno z nezaščitenimi očmi v

Nikoli ne glejte neposredno v potek laserske-

Laserskega žarka nikoli ne usmerjajte na od-

bojne površine, osebe ali živali. Tudi laserski

žarek majhne moči lahko povzroči poškodbe

Previdno! Če se meritve izvajajo na drugačen

način kot je opisano v teh navodilih, lahko to

privede do nevarnega izpostavljanja laserske-

Nikoli ne odpirajte laserskega modula.

Če dlje časa ne uporabljate merilnega orodja,

je potrebno odstraniti baterije iz naprave.

Dodatni varnostni napotki

Namestite si zaščitna očala.

Uporabljajte zaščito za ušesa.

Uporabljajte zaščitne rokavice.

Ne uporabljajte poškodovanih diamantnih

rezalnih plošč. Takšne plošče zamenjajte.

Pozor! Rezalna plošča se bo še nekaj časa

Diamantne rezalne plošče ne zaustavljajte s

pritiskanjem na ploščo iz strani.

Pozor! Diamantna rezalna plošča se mora ves

Pred zamenjavo diamantne rezalne plošče

potegnite električni vtikač iz omrežja.

Uporabljajte samo predpisane diamantne

električnega omrežja.

Nered na delovnem območju lahko povzroči

ločite od omrežja in šele nato odstranite ob-

2. Diamantna rezalna plošča

8. Zaščita rezalne plošče

10. Zvezdasti ročajni vijak za kotno nastavitev

11. Zvezdasti ročajni vijak za zavarovanje stroja

13. Črpalka za hladilno vodo

16. Stikalo za vklop / izklop

S pomočjo opisanega obsega dobave preverite,

ali je artikel popoln. Če deli manjkajo, se naj-

kasneje v 5 delovnih dnevih po nakupu izdelka

obrnite na naš servisni center ali na prodajno

mesto, kjer ste napravo kupili, in predložite račun.

Upoštevajte preglednico garancijskih storitev ob

delov pribora, do katerih bi lahko prišlo med

otroke! Otroci se ne smejo igrati s plastičnimi

vrečkami, folijo in malimi deli opreme! Obsta-

ja nevarnost zadušitve in zaužitja takšnih

Črpalka za hladilno vodo (13)

3. Predpisana namenska uporaba

Stroj za rezanje kamna se lahko uporablja za

običajna rezalna dela za rezanje betonskih plošč,

tlakovancev, marmornatih in granitnih plošč,

opeke, keramičnih ploščic in podobnih materialov

glede na velikost stroja. Stroj je konstruirani za

domačo in obrtniško uporabo. Rezanje lesa in

Stroj se lahko uporablja samo za namen, za

katerega je izdelani. Vsaka druga vrsta uporabe,

ki ni v skladu z namensko uporabo te žage, ni

namenska uporaba. V primeru kakršnih koli škod

ali poškodb v primeru nenamenske uporabe nosi

vso odgovornost uporabnik/upravljalec žage in ne

proizvajalec. Uporabljati se smejo samo za ta stroj

določene rezalne plošče. Sestavni del namenske

uporabe je tudi spoštovanje varnostnih napotkov

pri delu z žago kot tudi navodil za montažo in

napotkov za delo z žago, ki so navedeni v navo-

dilih za uporabo. Osebe, ki delajo s strojem in

ga vzdržujejo, morajo poznati ta navodila in biti

poučeni o možnih nevarnostih. Natančno je treba

upoštevati veljavne UVV predpise.

Upoštevati je treba ostale splošne predpise na

področju medicine dela in tehnične varnosti.

Spreminjanje stroja v celoti izključuje jamstvo

proizvajalca in njegovo odgovornost za nastalo

škodo zaradi izvedenih sprememb na stroju. Kljub

spoštovanju namenske uporabe pa ni možno v

celoti izključiti vseh faktorjev tveganja.

Zaradi konstrukcije in sestave stroja se lahko zgo-

Kontakt z diamantno rezalno ploščo v nepo-

Poseganje v vrtečo se diamantno rezalno

bile konstruirane za namene profesionalne,

obrtniške ali industrijske uporabe. Ne prevzema-

mo nobenega jamstva, če se naprava uporablja

za profesionalne, obrtniške ali industrijske na-

mene ali za izvajanje podobnih dejavnosti.

M o č motorja: 1500 W S2 20 min

Število vrtljajev motorja: 3000 min

Velikost mize: 630 x 450 mm

Dolžina reza: 570 mm

Dolžina Jolly: 570 mm

max. debelina obdelovanca 90°: 60 mm

Valovna dolžina laserja 650 nm

Trajanje vklopa S2 20 min (kratko obratovanje)

pomeni, da sme biti motor z nazivno močjo (1500

W) trajno obremenjen samo za čas, kot je na-

V drugačnem primeru bi se nedopustno segrel.

izhodiščno temperaturo.

3 dB Nivo zvočne moči L WA

3 dB Nivo zvočne moči L WA

Redno vzdržujte in čistite napravo.

Uporabljajte rokavice.

Tudi, če delate s tem električnim orodjem

po predpisih, zmeraj obstaja nekaj ostalih

tveganj. Nastopijo lahko sledeče nevar-

nosti v zvezi s konstrukcijo in izvedbo tega

električnega orodja:

1. Poškodbe pljuč, če ne uporabljate primerne

protiprašne zaščitne maske.

2. Poškodbe sluha, če ne uporabljate primerne

3. Zdravstvene težave, ki so posledica tresljajev

rok, če dlje časa uporabljate napravo ali, če je

ne uporabljate in vzdržujete pravilno.

Pred priklopom se prepričajte, če se podatki

na tipski podatkovni tablici skladajo s podatki o

električnem omrežju.

Zmeraj izvlecite električni priključni vtikač

preden začnete izvajati nastavitve na

delovni mizi, pritrjeni na serijsko podnožje ali

Rezalna plošča se mora prosto vrteti.

Montaža cevnega in kabelskega vodila

Montaža podstavka in črpalke za hladilno

Položite črpalko za hladilno vodo (13) na

odgovarjajoče mesto v vodno korito in jo

fiksirajte s sesalnimi nastavki na dno korita.

Črpalka, kabel in cev hladilne vode (14) ne

smejo prihajati v območje rezanja!

Napolnite korito z vodo tako, da bo črpalka

Pazite, da se cev za hladilno vodo (14) pri

montaži ne upogne, saj v tem primeru več ni za-

gotovljeno brezhibno delovanje.

Pred začetkom rezanja je treba počakati, da

dobi rezalna plošča max. število vrtljajev in,

da je začela hladilna vodna črpalka (13) po-

ganjati vodo na rezalno ploščo.

no zategnite zvezdasti ročajni vijak (27).

Položite keramično ploščico na naslonsko

podlago (6) na kotni naslon (5).

Vključite rezalnik za keramične ploščice.

Pozor! Počakajte dokler hladilna voda ne

priteče do rezalne plošče (2).

Glavo stroja (29) počasi in enakomerno po-

tiskajte za ročaj (9) naprej skozi keramično

rezalnik za rezanje keramičnih ploščic.

Izvršite rez kot je navedeno v točki 6.2.

6.4 Vzdolžno rezanje „rez Jolly“ 45°

Odvijte zvezdasti ročajni vijak (10)

Ponovno zategnite zvezdasti ročajni vijak

Izvršite rez kot je navedeno v točki 6.2.

6.4.1 Obdelava večjih obdelovancev

Da bi lahko obdelovali večje obdelovance, lahko

dvignete rezalno enoto navzgor. V tem položaju

lahko obdelujete obdelovance dolžine do 570 mm

Sedaj lahko izvajate želene reze kot je opisa-

no v Poglavjih 6.2 do 6.4 Potrebno je izvajati

samo dodatno rahlo pritiskanje z ročajem.

6.5 Zamenjava diamantne rezalne plošče

smeri vrtenja rezalne plošče (2).

Pred montažo neve rezalne plošče dobro

očistite sprejemno prirobnico.

Novo rezalno ploščo ponovno vstavite v ob-

ratnem vrstnem redu in jo zategnite.

Pozor: Upoštevajte smer vrtenja rezalne

Ponovno montirajte zaščito za rezalno ploščo

Vključite laser (45). Laserski žarek se projicira na

material, ki ga obdelujete in Vam pokaže natančni

potek rezanja. S pomočjo vijaka (47) lahko dodat-

no nastavljate laser. V ta namen odvijte za nekaj

obratov vijak (47). Laser (45) lahko sedaj premi-

kate in izravnavate na adapterju (48) v navpični in

vodoravni smeri. Ponovno zategnite vijak (47) , ko

dosežete želeno nastavitev.

6.6.2 Uporaba kot laserska nivelirna naprava

Odvijte vijak (47). Laser (45) lahko sedaj sna-

mete iz adapterja (48) in ga lahko uporabljate

kot eksterno lasersko nivelirno napravo. Laser

(45) je opremljen z dvema vodnima tehtnicama

/ libelama (49) in ga lahko tako izravnavate v

vodoravni in navpični smeri. Spodnja plošča (50)

laserja je magnetna in zato lahko laser pritrdite na

odgovarjajočo podlago.

Sliki 19 in 20 prikazujeta dva primera uporabe.

7. Zamenjava električnega

Če se električni priključni kabel te naprave

poškoduje, ga mora zamenjati proizvajalec ali

njegova servisna služba ali podobno strokovno

usposobljena oseba, da bi preprečili ogrožanje

8. Čiščenje, vzdrževanje in

naročanje nadomestnih delov

Pred izvajanjem vsakega čistilnega dela izvlecite

Čiščenje je najuspešnejše s krpo ali čopičem.

Za čiščenje plastike ne uporabljajte jedkih

S kadi (3) in črpalke hladilnega sredstva (13)

mantnega rezilnega koluta (2) ni zagotovljeno.

Vse premične dele redno mažite v časovnih in-

Pri dviganju stroja ne uporabljajte nobenih

delov varnostne opreme.

8.4 Naročanje nadomestnih delov:

Pri naročanju nadomestnih delov je potrebno na-

vesti naslednje navedbe:

Art. številko naprave

Ident- številko naprave

različnih materialov kot npr. kovine in plastika.

Pokvarjene sestavne dele odstranite med poseb-

ne odpadke. V ta namen povprašajte v tehnični

trgovini ali na občinski upravi!

Napravo in pribor za napravo skladiščite na

temnem, suhem in pred mrazom zaščitenem

in za otroke nedostopnem mestu. Optimalna

Baterije vsebujejo snovi, ki so nevarne za okolje.

no strokovno ustrezno odstranjevanje.

Anl_TE_SC_570_L_SPK9.indb 117Anl_TE_SC_570_L_SPK9.indb 117 03.03.2021 09:28:1303.03.2021 09:28:13SLO

Samo za dežele EU Električnega orodja ne mečite med gospodinjske odpadke!

V skladu z evropsko smernico 2012/19/EG o starih električnih in elektronskih napravah in v skladu z iz-

vajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljs-

ko varno ponovno predelavo.

Reciklažna alternativa za poziv za vračanje:

Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno

ustreznem recikliranju v primeru predaje lastnine. Staro napravo se lahko v ta namen tudi prepusti na

odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih

odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih kom-

Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po

Pridržana pravica do tehničnih sprememb

Izdelek izpolnjuje zahteve EN 61000-3-11 in je predmet posebnih pogojev za priključitev. To pomeni,

da uporaba s priključnimi točkami, ki bi si jih lahko prosto izbrali, ni dovoljena.

Naprava lahko pri neugodnih omrežnih razmerah povzroči prehodna nihanja v napetosti.

Izdelek je predviden izključno za uporabo na priključnih točkah, ki

b) z najmanjšo trajno električno obremenitvijo omrežja 100 A na fazo.

Kot uporabnik morate zagotoviti, po potrebi po posvetu z oskrbovalnim podjetjem za električno

energijo, da vaša priključna točka, na katero želite priključiti izdelek, izpolnjuje eno od navedenih

Servisne informacije

V vseh državah, ki so navedene v garancijski listini, sodelujemo s kompetentnimi servisnimi partnerji,

katerih kontakti so razvidni iz garancijske listine. Na voljo so vam za vse potrebne servisne storitve, kot

so popravila, oskrba z nadomestnimi in obrabnimi deli ali oskrba s potrošnimi materiali.

Upoštevajte, da so nekateri deli tega izdelka izpostavljeni naravni obrabi zaradi uporabe oz. da so neka-

Pri pomanjkljivostih ali napakah vas prosimo, da napako prijavite na www.Einhell-Service.com. Napako

kar najbolj natančno opišite in v vsakem primeru odgovorite na naslednja vprašanja:

Odgovorite na naslednja vprašanja:

Je naprava nekoč delovala, ali je bila od vsega začetka okvarjena?

Spoštovani uporabnik,

za naše izdelke izvajamo strogo končno kontrolo kakovosti. Če ta naprava kljub temu ne deluje brezhib-

no, to zelo obžalujemo in vas prosimo, da se obrnete na našo servisno službo na naslovu, ki je naveden

na tej garancijski kartici. Z veseljem vam bomo svetovali tudi po telefonu na navedeni številki servisne

službe. Za uveljavljanje garancijskih zahtevkov velja naslednje:

1. Ti garancijski pogoji so namenjeni izključno porabniku, tj. fi zičnim osebam, ki tega izdelka ne bodo

uporabljale za svojo obrt ali druge samostojne dejavnosti. Ti garancijski pogoji urejajo dodatne

garancijske storitve, ki jih spodaj navedeni proizvajalec zagotavlja svojim kupcem novih naprav do-

datno k zakonskemu jamstvu.Ta garancija ne vpliva na vaše zakonske garancijske zahtevke. Naše

garancijske storitve so za vas brezplačne.

2. Garancijske storitve se nanašajo izključno na pomanjkljivosti na novih napravah zgoraj navedene-

ga proizvajalca, ki ste jih kupili, in so posledica materialnih ali tovarniških napak, in ki jih po lastni

presoji odpravimo na tej napravi ali napravo nadomestimo z drugo.

Prosimo, upoštevajte, da naše naprave niso bile zasnovane za uporabo v poklicu, obrti ali za poklic-

no uporabo. Garancijska pogodba tako ne nastane, če napravo v garancijskem obdobju uporabljate

za v obrtnih, rokodelskih ali industrijskih obratih ali če je bila izpostavljena obremenitvam, ki so temu

3. Iz garancije so izvzeti:

- Škoda na napravi, ki je nastala zaradi neupoštevanja navodil za montažo ali zaradi nestrokovne

inštalacije, neupoštevanja navodil za uporabo (kot npr. s priključitvijo na napačno omrežno napetost

ali vrsto toka), neupoštevanja navodil za vzdrževanje in varnostnih določil ali zaradi izpostavitve na-

prave nenormalnim okoljskim pogojem ali zaradi neustrezne nege in vzdrževanja.

- Škoda na napravi, ki je nastala zaradi nenamenske ali nestrokovne uporabe (npr. zaradi preobre-

menitve naprave ali uporabe v orodjih ali opremi, za katera ni odobrena), vdor tujkov v napravo (npr.

peska, kamnov ali prahu, poškodb pri transportu), uporabe sile ali zunanje sile (npr. poškodbe pri

- Škode na napravi ali delih naprave, ki je nastala kot posledica uporabe oz. običajne ali drugačne

4. Garancijsko obdobje traja 24 mesecev in se začne z datumom nakupa naprave. Garancijske zah-

tevke je treba uveljaviti pred potekom garancijskega obdobja v roku dveh tednov, ko opazite okvaro.

Uveljavljanje garancijskih zahtevkov po poteku garancijskega obdobja je izključeno. Popravilo ali

menjava naprave ne podaljša garancijskega obdobja, niti ne predstavlja začetka novega garancijs-

kega obdobja za storitev, izvedeno na napravi ali za morebitne vgrajene nadomestne dele. To velja

tudi pri servisih na kraju samem.

5. Za uveljavljanje vašega garancijskega zahtevka okvarjeno napravo prijavite na:

www.Einhell-Service.com. Pripravite račun ali drugo dokazilo o vašem nakupu nove naprave. Nap-

rave, poslane brez ustreznega dokazila ali tipske tablice, so izključene iz garancijskih storitev, saj jih

ni možno uvrstiti. Če je okvara zajeta v naših garancijskih storitvah, boste takoj prejeli popravljeno ali

Seveda bomo proti plačilu z veseljem odpravili tudi okvare na napravi, ki v garancijski obseg ne sodijo

ali ne sodijo več. Napravo nam pošljite na spodaj naveden naslov servisa.

Opozarjamo na omejitve v okviru te garancije za obrabne, potrošne in manjkajoče dele v skladu s ser-

visnimi informacijami, opisanimi v teh navodilih za uporabo.
