NAVODILA ZA UPORABO HCA62541W BEKO

Najprej preberite priročnik za uporabo!

Spostovani,

Zahvaljumemo se vam, da ste se odločili nakup izdelka Beko. Upamo, da bo izdelek, ki je bil izdelan z visokokavostno in majnovejšo tehnologijo, upravicil vaše zaupanje. Zato pred uporabo naprave preberite celoten uporabniški priročnik in vso ostalo prilozeno dokumentacijo ter jo shranite kot reference za prihodnjo uporabo. Če napravo predatek nekomu drugemu, vraven priložite še uporabniški priročnik. Upoštevajte vsa opozorila in informácije v uporabniškem priročniku.

Upoštevajte, da je uporabniški priročnik namejen tudi številnim drugim modelom. Razlike med modeli bodo v priročniku posebej označene.

Pomen simbolov

Uporabniški priročnik vsebujejo naslednje simbole:

1 Pomembna navodila za varnost in okolje 145-147

1.1 Splośna varnost 145
1.1.1 Elektricna varnost. 145
1.1.3 Varnost otrok 146
1.2 Namen uporabe 147
1.3 Skladnost s predpis o odpadni elektrichni in elektronski opremi (WEEE) in odlaganje naprave 147
1.4 Podatki o embalazi 147

2 Tehnične lastnosti naprave 148-149

3 Namestitev naprave 150-155

3.1 Priključki za namestitev 150
3.2 Namestitev nape na steno 151
3.2.1 VrtanjeLUkenj za nosilec 152
3.2.2 Zabijanje stenskih vtičev 153
3.2.3 Namestitev vijakov za nosilec 153
3.2.4 Obesiti napo na steno 153
3.3 Namestitev cevi za dimni plin nape .154
3.4.1 Uporaba s povezavo cevi za dimni plin.. 155
3.4.2 Uporaba brez povezave cevi za dimni plin. 155
3.5 Povezava cevi za dimni plin. 155
3.5.1 Sistem za zašcito pred povratnim tokom (N-RV) 155

4.1 Digitalno elektronsko upravljanje s 3
ravnmi 156
4.2 Energijsko učinkovita uporaba: 157
4.3 Upravljanje nape: 157

5 Čišćenje in vždrževanje 158-159

5.1 Aluminijast filter. 158
5.1.1 Odstraniti aluminijasta filtra 158
5.2.1 Zamenjava ogljikovega filtra. 158
5.3 Cischenje 159
5.4 Zamenjava svetilk 159

1

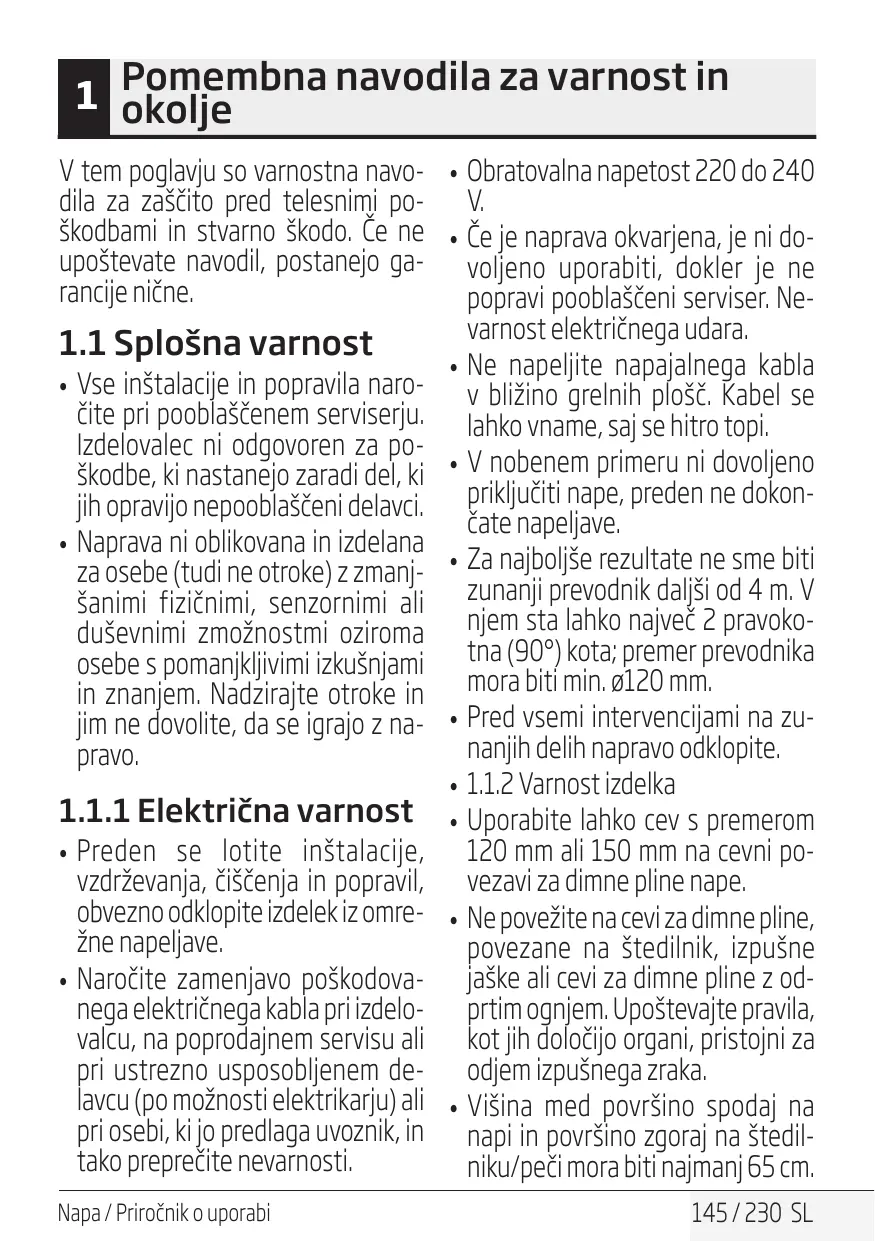

Pomembna navodila za varnost in okolje

V tem poglavju so varnostna navodila za zašcitopred telesnimi poškodbami in stvarno škodo. Ce ne upoštevate navodil, postanejo garancije nične.

1.1 Splošna varnost

Vse instalacije in popravila naro-cite pri pooblaščemem serviserju. Izdelovalec ni odgovoren za poškodbe, ki nastanejo zaradi del, ki jih opravijo nepooblaščeni delavci.
- Naprava ni oblikovana in izdelana za osebe (tudi ne otroke) z zmanjšanimi fizicnimi, senzornimi ali duševnimi zmožnostmi oziroma osebe s pomanjkljivimi izkušnjami in znanjem. Nadzirajte otroke in jim ne dovolite, da se igrajo z napravo.

1.1.1 Elektricna varnost

• Preden se lotite instalacije, vzdřevanja, cisćenja in popravil, obvezno odklopite izdelek iz omrežne napeljave.
  Naročite zamenjavo poškodovana nega elektricnega kabla pri izdelovalcu, na poprodajnem servisu ali pri ustrezno usposobljenem delavcu (po možnosti elektrikarju) ali pri osebi, ki jo predlaga uvoznik, in takto preprečite nevarnosti.

• Obratovalna napetost 220 do 240 V.

• Če je naprava okvarjena, je ni dovoljeno uporabiti, dokler je ne popravi pooblasčeni serviser. Nevarnost elektricnega udara.
• Ne napeljite napajalnega kabla v blizino grelnih plošč. Kabel se lahko vname, saj se hitro topi.
  V nobenem primeru ni dovoljenoprikljuci nape, preden ne dokoncate napeljave.
• Za njboljse rezultate ne sme biti zunanji prevodnik dalji od 4 m. V njem sta lahko njavec 2 pravokotna (90^) kota; premer prevodnika mora biti min. 120mm
• Pred vsemi intervencijami na zuhanjih delih napravo odklopite.
  1.1.2 Varnost izdelka
• Uporabite lahko cev s premerom 120 mm ali 150 mm na cevni po-veszavi za dimne pline nape.
• Ne povežite na cevi za dimne pline, povezane na štedilnik, izpušne jaške ali cevi za dimne pline z odprtim ognjem. Upoštevajte pravila, kot jih dolocijo organi, pristojni za odjem izpušnega zraka.
• Višina med povrsino spodaj na napi in povrsino zgoraj na Štedilniku/peči mora biti majmanj 65 cm.

1

Pomembna navodila za varnost in okolje

• Nape ni dovoljeno upravljati,Če niso namesčeni aluminijasti filtri; med upravljanjem aluminijastih filtrov ni dovoljeno odstraniti.
• Ne dotikajte se svetilke na napi, ki je gorela dalj Časa. Na vročih po-vršinah svetilke si lahko opečete roko.
• Ne dovolite, da pod izdelkom gori odprt ogenj visoko. Delcina oljnem filtru se lahko vnamejo in filter za-gori.
  Greline plošće odprite, šele ko nanje namestite ponve ali posode. Zaradi temperature, ki narašča, lahko posamezni deli izdelka spre-menijo obliko.
• Preden umaknete ponve ali posode, zaprite grelene plošće.
• Ne odlagajte vnetljivih materialov pod napo.
• Med cvrtjem se olje lahko vname. Zato previdno s krpami in zavesami.
  Med cvrtjem ne zapušćajte štedil-nika; vrelo olje se lahko vname.
• Če nape ne očistite v dolocenem Času, ustvarite nevarnost požara.

• Delajte zelo previdno in napo Čistite z rokavicami na rokah.

• Svetujemo, da napravo zaženeteknekaj minut pred začetakom kuhe, tj. počakate, da naprava doseže večjo moč sesanja. Tako bo moč sesanja neprekinjena in enakomerna, ko se bodo hlapi dvignili.

• Nape ne izkljucite še 15 minut po končani kuhi ali cvrtju, da očistite vse vonje in hlape, nastale med kuho, iz kuhinje.
  Medtem ko je napa vkljucena, predvsem ko je vkljucena nad plinskim stedilnikom, poskrbite za dobro prezračevanje.
• Ne povežite naprave na cevi za dimne pline, povezane na naprave, ki niso elektricne. (Npr.: cev za dimne pline grelnika).
• Ko sočasno uporabljajte ne-elektricno napravo vistem prostoru skupaj z napo, negativni tlak v prostoru ne sme preseci 0,4 mbar, da napa ne posesa izpuha druge naprave v prostor.

1.1.3 Varnost otrok

• Embalažni material je nevaren za otroke. Embalažni material shrănite na varno in izven dosega otrok.

1

Pomembna navodila za varnost in okolje

• Elektricne naprave so nevarne za otroke. Preprečite otrokom dostop do izdelka. Ne dovolite otrokom, da se igrajo z napravo.

1.2 Namen uporabe

• Naprava je oblikovana in izdelana za uporabo v gospodinjstvu. Naprava ni primerna za uporabo v komercialne namene in je ni dovoljeno uporabljati za namene, za katere ni bila izdelana.
• Izdelovalec ni odgovoren za poškodbe, nastale zaradi nepravilne uporabe ali nepravilnega rokovanja
• Tehničnaživiljenjska dobana naprave je 10 let.V tem obdobju so na voljo nadomestni deli, potrebni za delovanje naprave.

1.3 Skladnost s predpisio odpadni elektricni inelektronski opremi (WEEE) inodlaganje naprave

Ta izdelek ne vsebuje škodljivih in prepovedanih materialov, ki so opisani v direktivi o omejitvi uporabe dolocenih nevarnih snovi v odpadni elektrčni in elektronski opremi (WEEE): izdajatelj T.R.

Ministrstvo za okolje in urbanizem

V skladu z direktivo o opadni elektrichi in elektronski opremi (WEEE).

Ta izdelek je izdelan iz kakovostnih sestavnih delov in materialov, ki jih je mozno ponovno uporabiti in so primerni za reciklaranje. Zato odsluzenega izdelka ne zavrzite med obicajne gospodinjske odpadke. Odpeljite ga v center za loceno zbiranje in reciklaranje odpadnih elektrichnih in elektronskih naprav. O njblizjem zbirnem centru se posvetujte na lokalmem pristojnem uradu. Varujte okolje in naravne vire: reciklirajte odpadne izdelke.

1.4 Podatki o embalaži

Ni-MH

Embalaža je iz materiala, ki ga lahko reciklrate, kot je doloceno z veljavno lokalnozakonodajo. Embalaže ne zavrzite skupajz običajnimi odpadki v gospodinjstvu ali

drugimi opadki; embalazo odnesite v center za ločeno zbiranje opadkov po navodilu lokalnega pristojnega urada.

2 Tehnične lastosti naprave

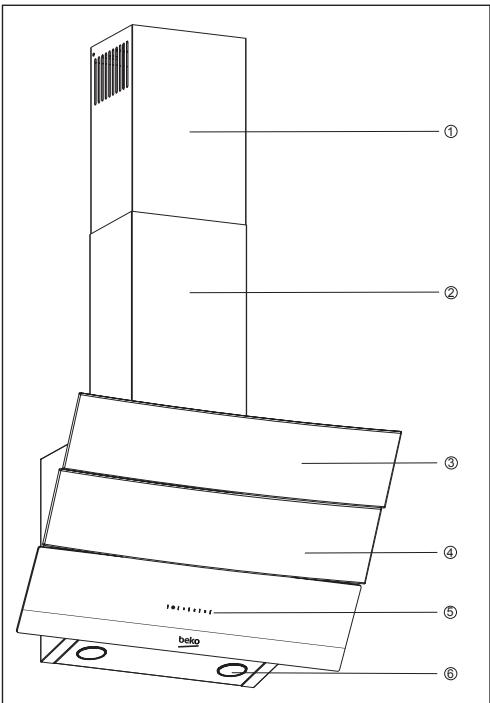

1. Notranji dimni plin
2. Zunanja cev za dimni plin
3. Stekleni Pokrov
4. Filter (pod steklenimPokrovom)
5. Nadzorna plošča
6. Osvetlitev

(Slika 1)

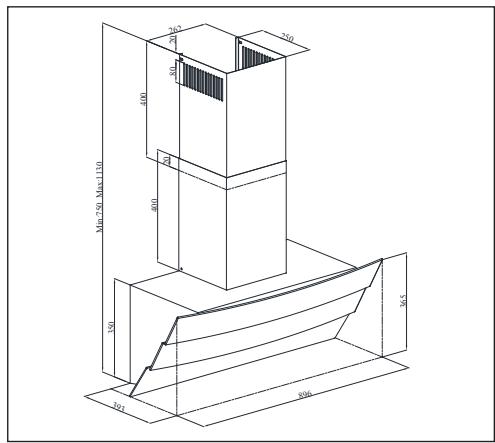

	HCA 92640 BH	HCA 92640 WH	HCA 62640 W
Širina	896 mm	896 mm	596 mm
Globina	393 mm	393 mm	386 mm
Višina	750 mm / 1130 mm	750 mm / 1130 mm	750 mm /1080 mm
Napajalna napetost	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz
Upravljanje	3 ravni	3 ravni	3 ravni
Moč svetilke	2 x 3 W	2 x 3 W	2 x 3 W
Cev za odvod zraka	120 / 150 mm	120 / 150 mm	120 / 150 mm
Zmogljivost	577 m³/h	577 m³/h	537 m³/h
Moč motorja	1 x 210 W	1 x 210 W	1 x 210 W
Moč skupaj	316 W	316 W	316 W
Neto teža	13 kg	13 kg	10,4 kg
Barva	Črna	Bela	Bela

Vrednosti, označene na nalepkah na izdelku ali v spremljevalnih dokumentih so izmerjene v laboratorijih in v skladu z veljavnimi standardi. Te vrednosti so odvisne od obratovalnih in okoljsikh pogojev.

2 Tehnične lastosti naprave

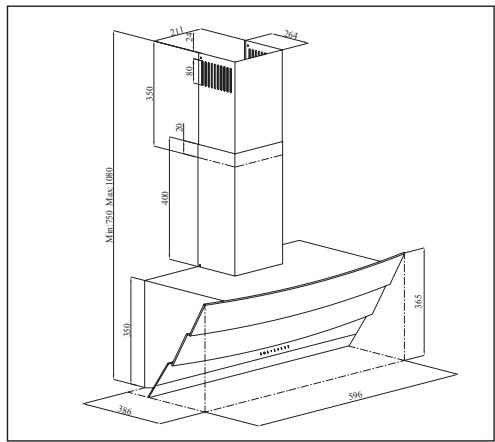

	HCA 62640 WH	HCA 62640 B	HCA 62640 BH
Širina	596 mm	596 mm	596 mm
Globina	386 mm	386 mm	386 mm
Višina	750 mm /1080 mm	750 mm /1080 mm	750 mm /1080 mm
Napajalna napetost	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz
Upravljanje	3 ravni	3 ravni	3 ravni
Moč svetilke	2 x 3 W	2 x 3 W	2 x 3 W
Čev za odvod zraka	120 / 150 mm	120 / 150 mm	120 / 150 mm
Zmogljivost	537 m³/h	537 m³/h	537 m³/h
Moč motorja	1 x 210 W	1 x 210 W	1 x 210 W
Moč skupaj	316 W	316 W	316 W
Neto teža	10,4 kg	10,4 kg	10,4 kg
Barva	Bela	Bela	Črna

3 | Namestitev naprave

Prosimo, o namestitvi nape se posvetujte na njabližjem pooblaščenem servisu.
*Za pripravo mesta in elektricne instalacione za namestitev izdelka je odgovoren kupec.

Pozor!

Ko napo namestite, z nje in povrsine cevi za dimni plin odstranite zašci-tno folijo (ce je namescena).

(Slika 2)

Razdalja med povrsino spodaj na napi in povrsino zgoraj na grelni plošci mora biti najmanj 65 cm.

Elektricno povezavo naj vzpostavi strokovno usposobljen elektrikar.

Napravo namestite tak, da lahko kadar koli in enostavno dosezete napajalni kabel (vtic, vticni-co).

Velikosti so označene v mm.

3.1 Priključki za namestitev

1x povezovaln plošca cevi za dimni plin

Plastična cev za dimni plin
1 x 0150 mm

Plastični vmesnik za cev za dimni plin
1 x 0120/150 mm

3 | Namestitev naprave

V nadaljevanju so informacije, potrebne za pripravo mesta za namesti-tev nape.

3.2 Namestitev nape na steno

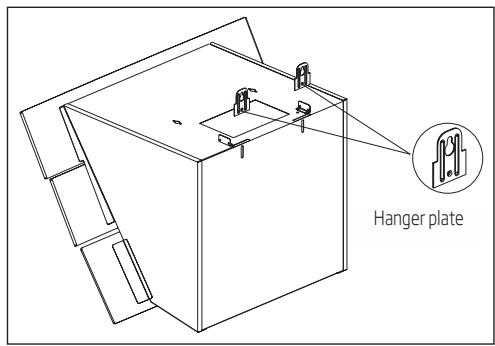

Napo namestite na steno tak, da najprej odvijete vijake na nosilnih plošćah na motornem zakrovu in potisnete plošće gor. Nato, privijte vijake plošć nosilca. (Slika 3a).

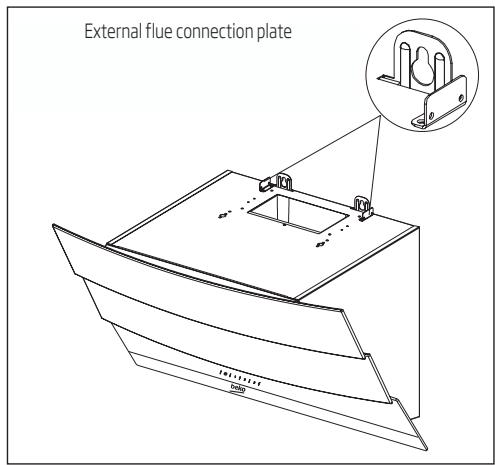

(Slika 3a)

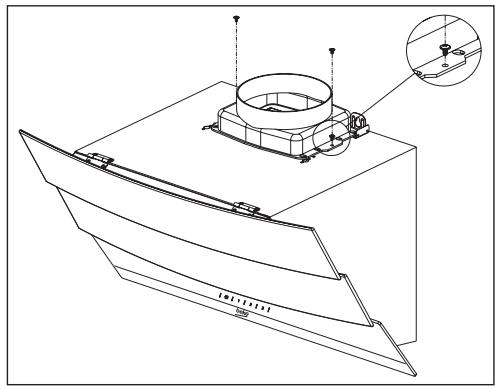

Pritrdite plastični vmesnik za cev za dimni plin 0
150 mm na vrh ohišja, in sicer z vijakom 3,5x9,5,
ki je med dodatki za namestitev (Slika 4).
Če ima cev za dimni plin premer 0 120 mm,
namestite vmesnik 0 120 mm.

(Slika 4)

3.2.1 Vrtanje lukenj za nosilec

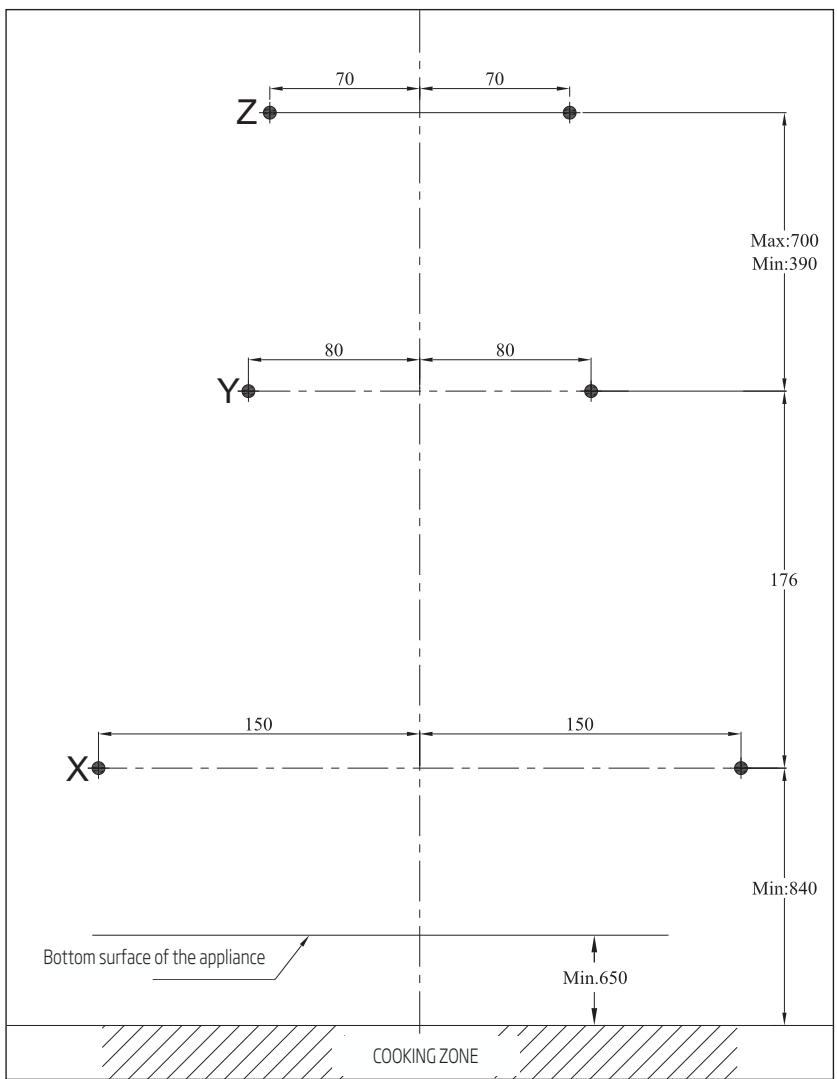

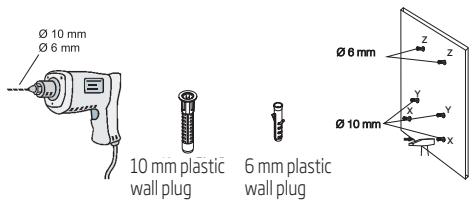

Pritrdite namestitveno šablono na mesto za namestitev nape. Izvrtaje luknje na točkah, označenih z (X,Y) (Slika 5), s svedrom 0 10 mm in na točkah, označenih z (Z) (Slika 5), s svedrom 0 6 mm.

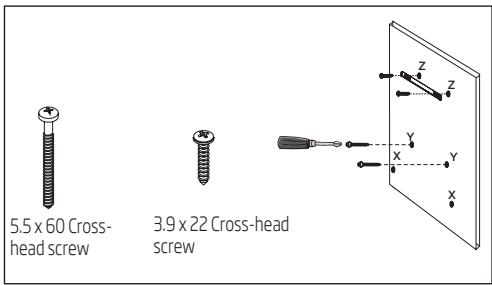

(Slika 5)

3.2.2 Zabijanje stenskih vtičev

Zabijte stenske vtiče 0 10 mm (X,Y) v odprtini, izvirtani za vijake nosilca. Zabijte stenska vtiča 2 x 0 6 mm (Z) v odprtini, izvirtani svedrom 06 mm za povezovalno plošco za zunanje cev za dimni plin. (Slika 5)

3.2.3 Namestitev vijakov za nosilec

Namestite vijaka za nosilec 5.5x60 v stenska vtica 0 10 mm (Y), ki ste ga zabili v steno. Med glavo vijaka in steno mora biti razmik 5 mm. (Slika 6) Povezite povezovalno plošco notranje cevi za dimni plin na stenska vtica 6 mm (Z) na steni, in sicer z vijaki 0 3.9x22.(Slika 6)

(Slika 6)

3.2.4 Obesiti napo na steno

Napo obesite na vijaka, ki ste ju namestili v luknji Y.
- Odpritessansko sesalno okno na napi tako, da ga potisnete proti sebi. Namestite vijaka 5.5x60 skozi odprtini X na notranji strani, takdo ju pri-trdite na napravo.

3 | Namestitev naprave

3.3 Namestitev cevi za dimni plin nape

Preden se lotite instalacije cevi za dimni plin, odklopite izdelek iz omrežne napetosti. Namestite pločevinaste dele cevi za dimni plin okoli ohišja.

Privijte zunanjo cev za dimni plin na zunanji povezvalni plošci za zunanjo cev za dimni plin, ki sta na ohišju motorja. (Slika 3b/7)

(Slika 7)

Razsrite in privijte notranjo cev za dimni plin z zunanjimi robovi na povezvalno plošco cevi za dimni plin, ki ste jo ze pritrdili na steno (Slika 8).

(Slika 8)

3.4.1 Uporaba s povezavo cevi za dimni plin

• Naprava ovdaja hlape prek cevi za dimni plin, ki je pritrjena na povezovalno glavo na napi.
• Premer cevi za dimni plin mora biti enak premeru povezovalnega obroća. Za nemoteno odvajanje zraka iz prostora, ko je naprava urejena vodoravno, je treba cev rahlo nagniti gor (priblžno 10^ ).

3.4.2 Uporaba brez povezave cevi za dimni plin

Zrak filtrira ogljikov filter; zrak se vrača v prostor. Ogljikov filter uporabite, Če na ohišje ne name-stite cevi za dimni plin.
- Če boste napo uporabljali brez povezave cevi za dimni plin, odstranite preusmernike v vmesniku cevi za dimni plin.
- Odstranite aluminijast filter. Ogljikov filter nameite tak, da ga nameite na sredino plasticnegala na obeh straneh ventilatorskega ohijsa in ga pritrdite na uesca.Filter pritrdite tak, da zavrite uesca desno ali levo.
- Namestite aluminijast filter.

3.5 Povezava cevi za dimni plin

Namestite priloženi vmesnik v prezračevalno odprtino zgoraj na napi. Nabavite cev s premerom 120/150 mm. Povežite en konec cevi na vmesnik in drugi konec na cev za dimni plin.

Povezavi varno pritrdite,

da se ne bosta premaknili, ko bo napa delovala s polno hitrostjo. Preverite in potrdite, da lopute v cevi za dimni plin delujujo, ko pritrdite s sponko. Namestite povezalno cev za dimni plin navmesnik. Ce namestite povezalno cev za dimni plin vvmesnik, naprava ne bo sesala zraka, saj se ne odprejo lopute, ki preprecujejo povratni tok zraka.

Ne priporočamo, da naredite povezave na cevi za dimni plin, povezane na štedilnik ali izpušne jaške. Ne povezujte na takšne cevi za dime pline. Čevna povezava nj bo Čim krajša in nj ima Čim manj cev-nih kolen.

A: Cev za odvod dimnih plinov

B: Lopute, ki preprecijo povratni tok

C: Plastica cev za dimni plin

Med obratovanjem nape so lopause zaprete tako, da preprecijo vdor od zunaj morebitnih vonjav in prahu v prostor.

Pravilno

Ni pravilno
(Slika 9)

(Slika 9)

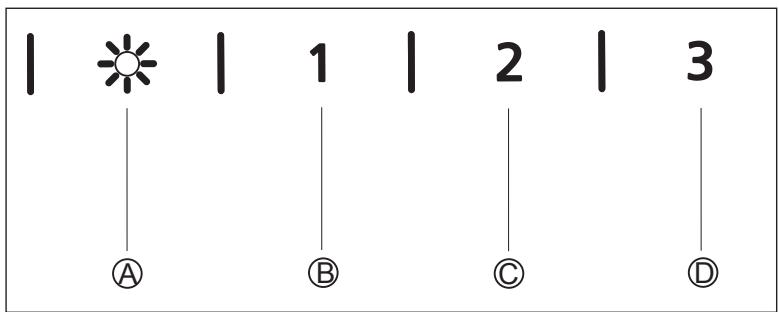

(A): Tipka za vključitev/izključitev svetilke
(B): Tipka za 1. raven
(C): Tipka za 2. raven
(D): Tipka za 3. raven

4.1 Digitalno elektronsko upravljanje s 3 ravnmi

(A) Tipka za vkl./izk. svetilke: S priti-skom na tipko osvetlite kuhalno povrsino.

Tipka (B): S pritiskom na to tipko zajenete napo s hitrostjo 1. ravni.

Če ponovn pritisnete na to tipko, napravo izključite in na zaslonu ugasne oznaka ravni hitrosti.

Tipka (C): S pritiskom na to tipko zazenete napo s hitrostjo 2. ravni.

Če ponovno pritsinete na to tipko, napravo izključite in na zaslonu ugasne oznaka ravni hitrosti.

Tipka (D): S pritiskom na to tipko zazenete napo s hitrostjo 3. ravni.

Če ponovno pritsinete na to tipko, napravo izključite in na zaslonu ugasne oznaka ravni hitrosti.

Samodejna zaustavitev v 15 min:

Ta naprava ima funkcijo samodejne zaustavitve, prek katere lahko naprava prezračuje prostor dodaten Čas, da odstrani neprijjetne vonje in hlape iz prostora po končani kuhi. Naprava se samodejno zaustavi po dolocenem Času.

Funkcijo samodejna zaustavitve vključite takodza več kot 2 sekundi pritisnete na katero koli tipko za raven hitrosti (B, C, D) na nadzorni plošci. Sistem vljuči Časomer, nastavljen na 15 minut.

Če še enkrat pritisnete na isto tipko za raven histrosti, medtem ko je vključena funkcija samodejne zaustavitve, funkcijo izključite in zaustavite napravo.

Če Želite, da se naprava zaustavi samodejno, po-novno vkljuci tsefunkcijo samodejne zaustavitve.

Redno Čišćenje kovinskih filtrov:

Filtre je treba Čistiti na približno 60 ur obratovanja ali na 4 tedne, odvisno od pogostosti uporabe.

4.2 Energijsko učinkovita uporaba:

• Nastavite raven hitrosti ustrezno jakosti vonjev in hlapov, da po nepotrebnem ne trošite ener-gije.
  V normalnih pogojih nastavite majhno hitrost (1-2); ko so vonj ali hlapi močnejsi, nastavite večjo hitrost (3).
• Svetilke na napi osvetlijo povrsino kuhanja.

Če jo boste uporabljali za osvetlitev prostora/kuhinje, boste po ne potrebnem trošili energijo za neustrezno svetlobo.

4.3 Upravljanje nape:

• Napa ima motor večhitrosti.
• Za boljse rezultate priporočamo, da nastavite manjše hitrosti v normalnih pogojih in večje hitrosti, ko so vonji in hlapi močnejsi.
• Spritiskom na to tipko zelene ravni hitrosti (B, C, D) zaženete napo.
  Spritiskom na tipko za svetilko osvetlite kuhalno povrsino. (A)

5 Cišćenje in vzdřevanje

Pred cišenjem in vzdřevanjem odklopite napravo in izklujčite glavno stikalo ali odklopite varovalko, ki napaja napo.

5.1 Aluminijast filter

Ta filter zajame oljne delce iz zraka. Priporočamo, da v normalnih pogojih filter očistite vsak mesec. Najprej odstranite aluminijasta filtra. Operite filtra s tekčim Čistilom in ju sperite z vodo; ko se posusita, ju namestite nazaj na mesto. Aluminijasta filtra se zaradi pranja lahko razbarvata; to je normalno in filtra ni treba zamenjati.

5.1.1 Odstraniti aluminijasta filtra

1. Potisnite naprej zapiralo za aluminijasti filter.
2. Nato garhlo dvignite in potisnite naprej. Pazite, da filtrne zvjete. (Sika 10) Ko aluminijast filter operete in posušite, filter namestite nazaj v režo v obratnam vrstnem redu navodil zgoraj.

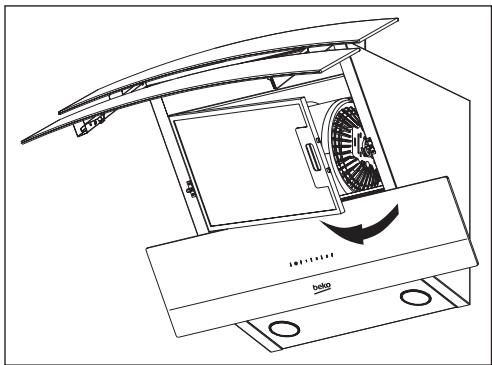

(Slika 10)

Opomba:

Aluminijasta filtra lahko perete v pomivalnem stroju.

Ogljikov filter (brez cevi za dimni plin)

Ta filter odstrani vonje, nastale med kuho. Ce ni možno namestiti cevi za dimne pline, ta filter očistizrak, ki kroži po kuhinji. Ogljikov filter v napravise šasom zamāši, odvisno od pogostosti uporabe, načina kuhanja in rednega Čišćenja aluminijastih filtrrov.

Pozor!

Ogljikovega filtrana ni dovoljeno prati.

Ogljikove filtrhe lahko nabavite na pooblašcenem servisu Beko.

5.2.1 Zamenjava ogljikovega filtra

• Odstranite aluminijasta filtra. (Sika 10)
• Ogljikov filter odstranite tak, da zavrtite uesca v nasprotni smeri urnega kazalca in filter iztaknete. (Sika 11)
• Namestite nov ogljikov filter.
• Namestite nazaj aluminijasta filtra.

(Slika 11)

V filtrih, ki ocistijo vonje, je oglje (aktivni ogljik).

Tudi Če ogljikovega filtra ne uporabljate, obvezno namestite aluminijasta filtra.

Naprave ne vključite, Če nista aluminijasta filtrna na mesti. Z uporabo ogljikovega filtrza zmanjsate sesalne zmožnosti naprave.

5 Cišćenje in vzdřevanje

5.3 Čiščenje

Cistite lahko z obicajnimi cistili za trdovratno mašcobo itd.; upoštevajte opozorila na izdelku. Brišite v smeri sledi, da ne popraskate ohišja iz krtacene-ga jekla.

Ni dovoljeno Čistiti s Čistili, ki vsebujejo solno kislino, belilo ali strgalni prah, da ne poškodujete površine izdelka. Povrsine iz nerjavnega jekla obrišite s krpo, namoceno v milnico, ali posebno Čistilno razpršilo za nerjavno jeklo. Z naprave snemite zašcitno folijo.

Pozor!

Nevarnost požara, ēne upošteva te navodil za Čišćenje in zamenjavo filtrov nape.

Pred prenašanjem in prevozom naprave:

• Shranite originalno embalazo naprave. Napravoprenasajte in prevazajte, zapakirano voriginalnoembalazo, in upostevajte oznake za prenasanje in prevoz na originalni embalazi.

Če nimate originalne embalaje:

• Ne odložite predmetov na napo.
  Zavarujte zunanjo povrsino pred udarci.
• Napravo zapakirajte takto, da se med prenašanjem in prevozom ne bo poskodovala.

5.4 Zamenjava svetilk

Izkjučite napravo iz omrežne napetosti.

Naprava je opremljena s halogenskimi svetilkami 3 W.

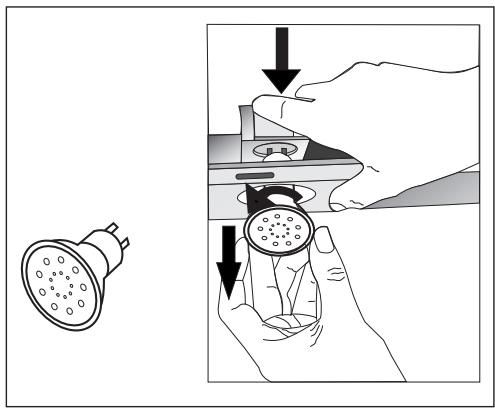

Halogenske svetilke zamenjate takto, da pritisnetedol svetilko zadaj na nosilcu, takto da se svetilkaiztakne. Nato jo zavrtite v nasprotni smeri urnega kazalca za 1/4 obrata in vzemite ven.

Novo svetilko namestite v obratnem vrstnem redu navodil zgoraj.

Opomba:

Svetilke nabavite na pooblašćenem servisu.

Ak potrebujete spotrebič prepravit:
