1 Istruzioni importanti per sicurezza e ambiente 128-130

1.1 Sicurezza generale 128
1.1.1 Sicurezza elettrica 128
1.1.2 Sicurezza del prodotto 129
1.1.3 Sicurezza dei bambini 130
1.2 Uso previsto 130
1.3 Conformità con la direttiva RAEE e smaltimento dei rifiuti 130
1.4 Informazioni di imballaggio 130

2 Specifiche tecniche dell'apparecchio 131-132

3 Montaggio dell'apparecchio 133-138

3.1 Montaggio degli accessori 133
3.2 Montaggio della cappa a parete 134
3.2.1 Perforazione dei fori per il supporto....135
3.2.2 Fissaggio con martello dei tasselli a muro 136
3.2.3 Montaggio delle viti di supporto.......136
3.2.4 Montaggio della cappa a parete 136
3.3 Montaggio del tubo della cappa 137
3.4.1 Utilizzo con il collegamento del tubo . . . 138
3.4.2 Utilizzo sansa il collegamento del tubo 138
3.5 Collegamento tubo: 138
3.5.1 Sistema prevenzione reflusso (N-RV) .138

4 Funzionamento dell'apparecchio 139-140

4.1 Controllo elettronico digitale con 3 livelli 139
4.2 Utilizzo ad efficienza energetica: 140
4.3 Funzionamento della cappa: 140

5 Pulizia e manutenzione 141-142

5.1 Filtro di alluminio 141
5.1.1 Rimozione dei filtri di alluminio 141
5.2.1 Sostituzione del filtro di carbonio 141
5.3 Pulizia 142
5.4 Sostituzione delle lampadine 142

1

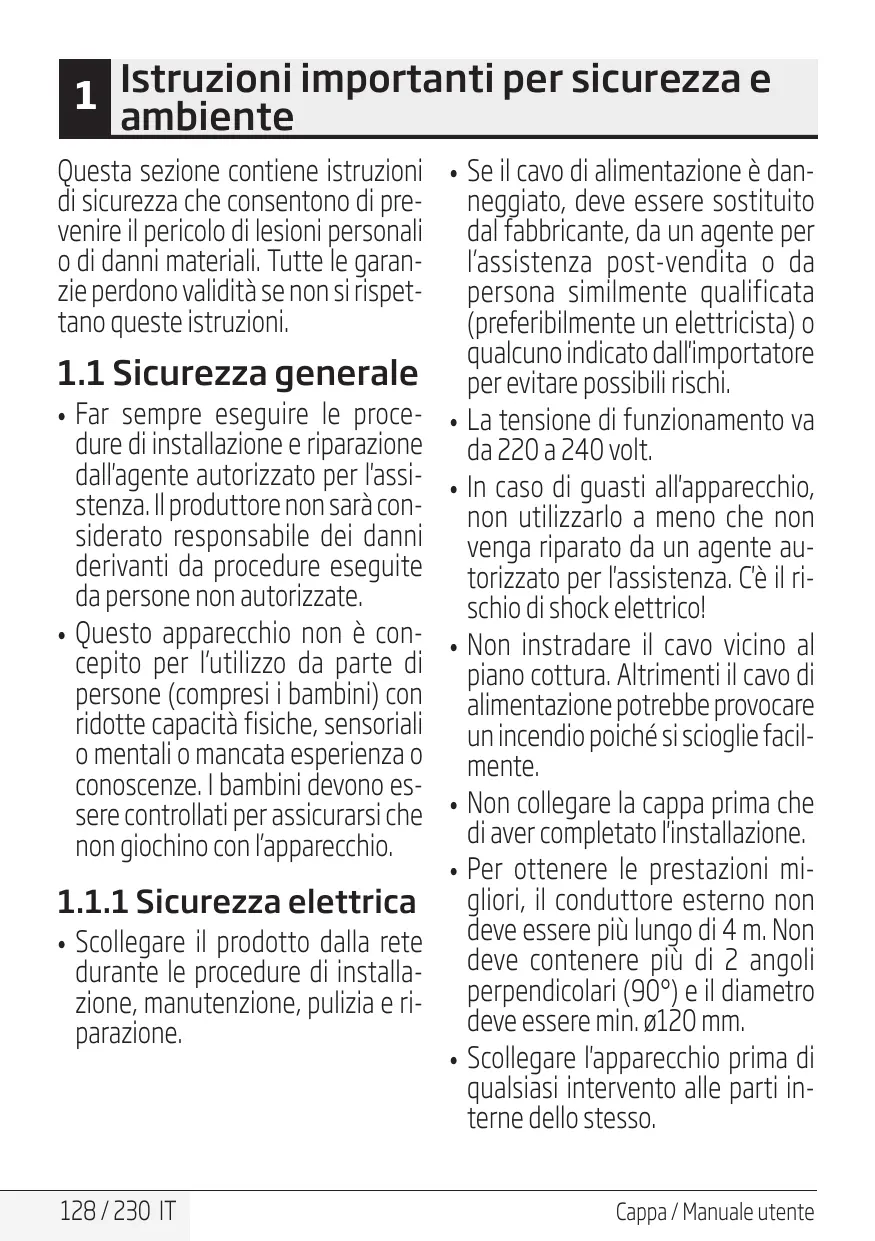

Istruzioni importanti per sicurezza e ambiente

Questa sezione contiene istruzioni di sicurezza che consentono di prevenire il pericolo di lesioni personali o di danni materiali. Tutte le garantzie perdono validità se non si rispetto queste istruzioni.

1.1 Sicurezza generale

• Far sempre eseguire le procedure di installatione e riparazione dall'agente autorizzato per l'assistenza. Il produttore non sare considerato responsable dei danni derivanti da procedure eseguite da persona non autorizzate.
• Questo apparecchio non èconcepto per l'utilizzo da parte dipersona (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o mancata esperienza oconoscenze. I bambini devono essere controllati per assicurarsi che non giochino con l'apparecchio.

1.1.1 Sicurezza elettrica

• Scollegare il prodotto alla rete durante le procedure di installatione, manutenzione, pulizia e riparazione.

Se il cavo di alimentazione è daneggiato, delve essere sostituito dal fabbricante, da un agente per l'assistenza post-vendita o da persona similmente qualificata (preferibilmente un elettricista) o qualcuno indicate dall'importatore per evitare possibili rischi.
- La tensione di funzionamento va da 220 a 240 volt.
- In caso di guasti all'apparecchio, non utilizzato a meno che non venga riparato da un agente autorizzato per l'assistenza. C'e il rischio di shock elettrico!
Noninstradare il cavo vicino al piano cottura. Altrimenti il cavo di alimentazione potrebbe provocare un incendio poiché si scioglie lavorente.
Non collegare la cappa prima che di aver completato l'installazione.
- Per ottener le prestazioni migliorieri, il conduittore esterno non deve essere più lungo di 4 m. Non deve contentere più di 2 angoli perpendiculari (90^) e il diametro deve essere min. Ø120 mm.
- Scollegare l'apparecchio prima di qualiasi intervento alle parti interne dello stesso.

1

Istruzioni importanti per sicurezza e ambiente

1.1.2 Sicurezza del prodotto

• Si può utilizzare un tubo con un diametro di 120 mm o 150 mm per il collegamento del tubo della cappa.
  Non eseguire collegamenti ai tubi collegati a piani cottura, tubi di sfiato o tubi con fiamme alte. Rispettare le norme previste dalle autorità per lo scarico dell'aria di sfiato.
• L'altezza tra la superficie inferiore della cappa e la superficie superiore di piano cottura/orno non deve essere inferiore a 65 cm.
• Non utilizzato la cappa perché i filtri di alluminio e non rimuovere i filtri durante il funzionamento.
  Non toccare mai la lampadina della cappa dopo averla utilizzata a lungo. Le lampadine calde possono uszionare la mano.
• Evitare fiamme alte sotto il prodotto. Altrimenti particelle sul filtrò dell'olio possono bruciare e portare a un incendio.

• Accendere il piano cottura dopo aver posizionato pentole o padelle sullo stesso. Altrimenti la temperatura in aumento potrebbe deformare alcune parti del prodotto.

• Specnere il piano cottura prima di rimuovere pentole o padelle.

• Evitare materiali infiammabili除去la cappa.
• L'olio può prendere fuoco nelle s frigge. Pertanto fare attenzione a panni e tende.
  Non lasciare mai la cucina segna supervisione quando si frigge; l'olio bollente potrebbe provocare un incendio.
• C'è rischio di incendio se la cappa non viene pulita secondo gli intervalli specificati.
• Prestare un'attenzione estrema e indossare i guanti quando si pulisce la cappa.
• Consigliamo di avviare l'apprecchio quale minuto prima di cominciare a cucinare, per accrescere la forza di aspirazione. Così siavrà un'aspirazione continua e stabile quando si creano i vapori.
  Utilizzare la cappa per 15 minuti,.
  ancora dopo aver completato la.
  cottura o la frittura per rimuovere il vapore e l'odore della cottura alla cucina.
• Quando la cappa è in uso, soprattutto con la cucina a gas, assicurar che l'ambiente sia ventilato con aria pulita.

1

Istruzioni importanti per sicurezza e ambiente

• Prestareattenzionea non collegare l'apparecchioai tubiutilizzati dadispositivi non elettrici.(Per es.: tubodelriscaldatore).
• Quando un dispositivo non elettrico è utilizzato contemporaneously nello stesso ambiente della cappa, la pressione negativa nell'ambiente deve essere massimo 0,4 mbar per evitare che la cappa aspiri lo sfiato dell'altro dispositivo in uso.

1.1.3 Sicurezza dei bambini

• I materiali di imballaggio sono pe-ricolosi per i bambini. Tenere i materiali di imballaggio in un luogo sicuro, fuori alla portata dei bambini.
• I materiali elettrici sono pericolosi per i bambini. Tenere i bambini lontani dall'apparecchio. I bambini non devono giocare con l'apparecchio.

1.2 Uso previsto

• Questo apparecchio è concepito per uso domestico. Non è idoneo a un uso commerciale e non deve essere usato altri il suo uso previsto.

• Il produttore non sare responsabile per danni provocati da uso o gestione non corretti.

• La vita di servizio dell'apparecchio è 10 anni. Questo è il periodo pre-visto per la disponibilità delle parti di ricambio necessarie al funzionamento del prodotto.

1.3 Conformità con la direttiva RAEE e smaltimento dei rifiuti

Questo apparecchio non contiene materiali pericolosi e proibiti descritti nella "direttiva sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroni

che" (RAEE) emessa da T.R. Ministero dell'Ambiente e Urbanizzazione.

Conforme alla Direttiva RAAEE.

Questo prodotto è stato realizzato con parti e materiali di alta qualità che possono essere riutilizzati e sono adatti ad essere riciclati. Pertanto, non smaltire il prodotto con normali rifiuti domestici alla fine del suo ciclo di vita. Portarlo ad un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Consultare le autorità locali per conoscere il punto di raccolta più vicino. Si contribuisce a proteggere l'ambiente e le risorse naturali riciclando i prodotti usati

1.4 Informazioni di imballaggio

Ni-MH

L'imballaggio del prodotto è fatto di materiiali risciclabili in conformità con la normativa nazionale. Non smaltire i rifiuti dell'imballaggio con i rifiuti domestici o

con altri rifiuti e consegnari nei punti di raccolta apposti indicati dlare autorità locali.

2 Specifiche tecniche dell'apparecchio

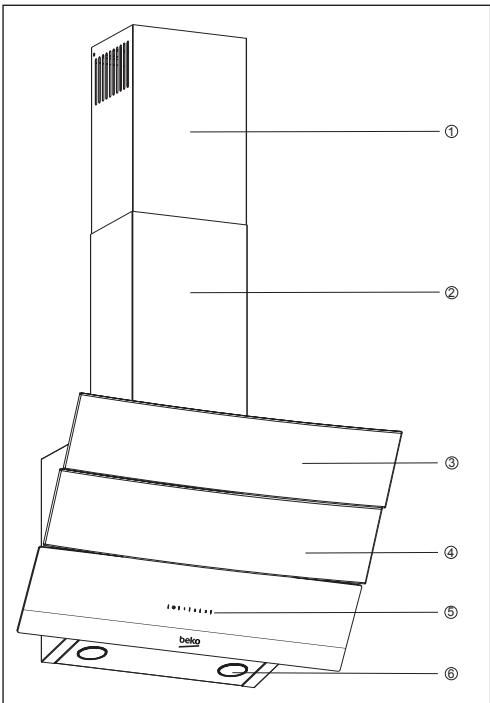

1. Tubo interno
2. Tubo esterno
3. Copertura di vetro
4. Filtro (sotto la copertura di vetro)
5. Pannello di controllo
6. Luci

(Figura 1)

	HCA 92640 BH	HCA 92640 WH	HCA 62640 W
Larghezza	896 mm	896 mm	596 mm
Profondità	393 mm	393 mm	386 mm
Altezza	750 mm / 1130 mm	750 mm / 1130 mm	750 mm /1080 mm
Tensione di ali-mentatione	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz
Comando	Con 3 livelli	Con 3 livelli	Con 3 livelli
Potenza lampadina	2 x 3 W	2 x 3 W	2 x 3 W
Tubo di uscita dell'aria	120 / 150 mm	120 / 150 mm	120 / 150 mm
Capacità	577 m³/h	577 m³/h	537 m³/h
Potenza motore	1 x 210 W	1 x 210 W	1 x 210 W
Potenza totale	316 W	316 W	316 W
Peso netto	13 kg	13 kg	10,4 kg
Colore	Nero	Bianco	Bianco

I valori dichiarati sulle etichette del prodotto o nella documentazione che lo accompaniesi si ottengono in condizioni di lavoratorio secondo gli standard relativi. Questi valori potrebbero variate a seconda delle condizioni di funzionamento e ambientali del prodotto.

2 Specifiche tecniche dell'apparecchio

	HCA 62640 WH	HCA 62640 B	HCA 62640 BH
Larghezza	596 mm	596 mm	596 mm
Profondità	386 mm	386 mm	386 mm
Altezza	750 mm /1080 mm	750 mm /1080 mm	750 mm /1080 mm
Tensione di ali-mentatione	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz
Comando	Con 3 livelli	Con 3 livelli	Con 3 livelli
Potenza lampadina	2 x 3 W	2 x 3 W	2 x 3 W
Tubo di uscita dell'aria	120 / 150 mm	120 / 150 mm	120 / 150 mm
Capacità	537 m³/h	537 m³/h	537 m³/h
Potenza motore	1 x 210 W	1 x 210 W	1 x 210 W
Potenza totale	316 W	316 W	316 W
Peso netto	10,4 kg	10,4 kg	10,4 kg
Colore	Bianco	Bianco	Nero

3 Montaggio dell'apparecchio

Consultare l'agente autorizzato per l'assistenza più vicino per il montaggio della cappa.
*La preparazione della posizione e l'installazione elettrica per il prodotto sono responsabilità del cliente.

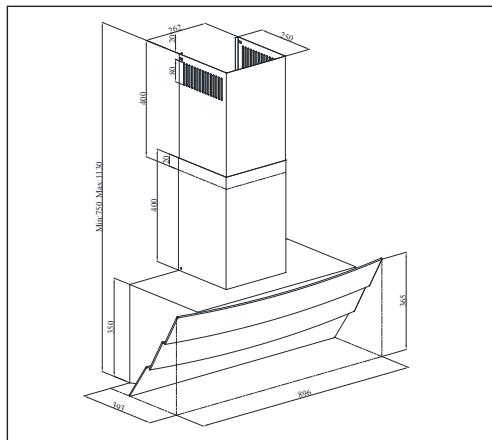

(Figura 2)

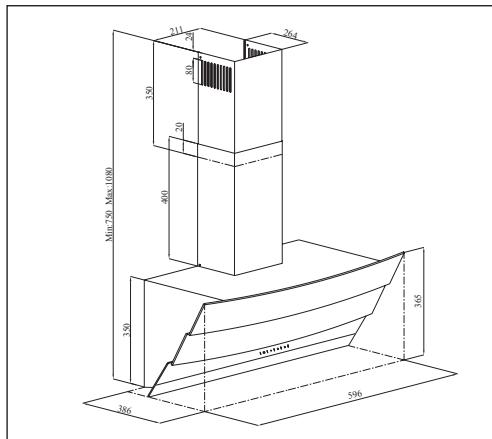

La distanza tra la superficie inferiore della cappa e la superficie superiore del piano cottura deve essere almeno 65 cm.

Far eseguire il collegamento elettrico da un elettricista qualificato.

Montare l'apparecchio in modo da poter raggiungere il collegamento elettrico (spina, presa) lavorente più il montaggio.

Le dimensioni sono date in mm.

3.1 Montaggio degli accessori

1 x piatra di collegamento tubo

1 x tubo di plastica 0150 mm

1 x adattatore tubo di plastica 0120/150 mm

3 Montaggio dell'apparecchio

Le informazioni necessarie per la preparazione del pezzo di montaggio della cappa sono date di seguito.

3.2 Montaggio della cappa a parete

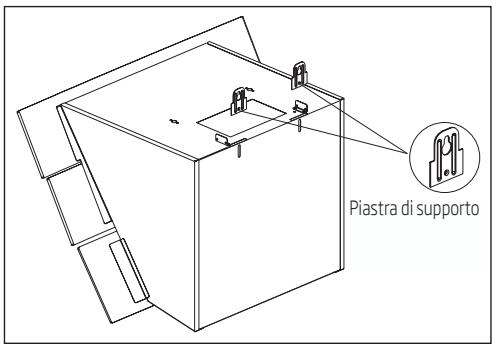

Per montare la cappa a parete, allentare le viti delle piastre di supporto dall'alloggiamento del motore e tirare le piastre verso l'alto. Poi stringere le viti delle piastre di supporto. (Figura 3a).

(Figura 3a)

(Figura 3b)

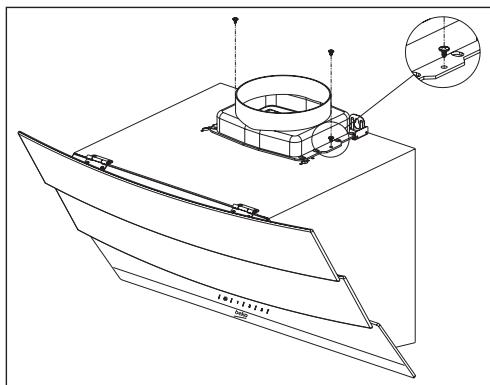

Fissare l'adattatore del tubo di plastica da 0 150 mm sul corpo con la vite da 3,5x9,5 in dotazione con gli accessori per il montaggio (Figura 4).

Se si utilizes un tubo da 0120 mm, montare l'adattatore da 0120 mm sullo stesso.

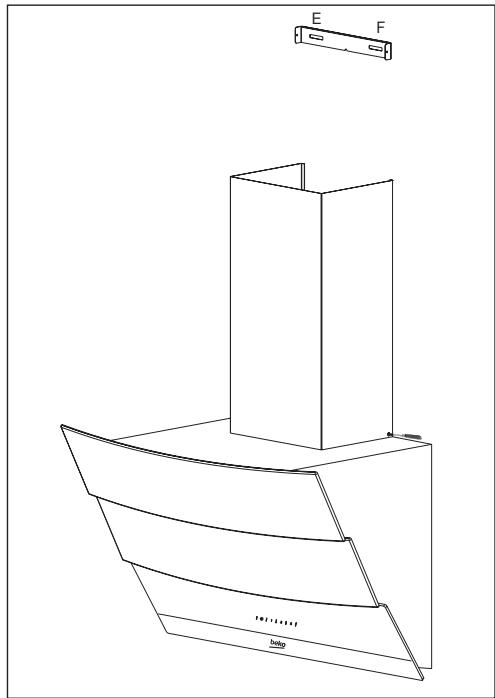

(Figura 4)

3 Montaggio dell'apparecchio

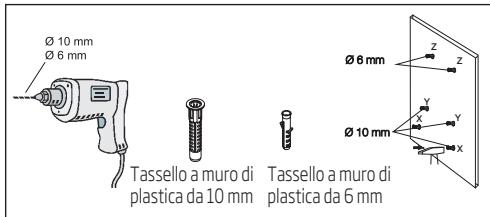

3.2.1 Perforazione dei fori per il supporto

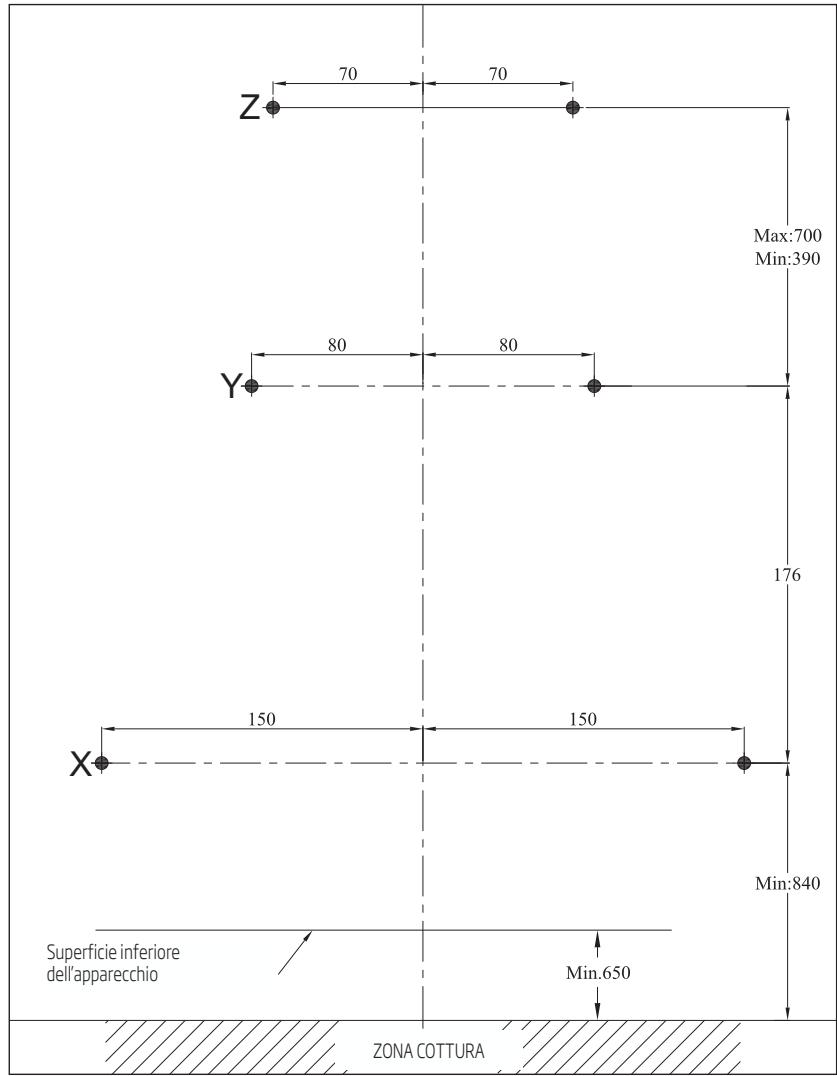

Fissare lo schema di montaggio sul pezzo di montaggio della cappa. Trapanare i punti contrassegnati con (X,Y) (Figura 5) utilizzato una punta da 0.10mm e i punti contrassegnati con (Z) (Figura 5) utilizzato una punta da 0.6mm .

(Figura 5)

3 Montaggio dell'apparecchio

3.2.2 Fissaggio con martello dei tasselli a muro

Fissare con un martello i tasselli a muro da 0 10 mm (X,Y) nei fori trapanati per le viti di supporto. Fissare con un martello 2 tasselli a muro da 0 6 mm (Z) nei fori trapanati con una punta da 06 mm per la piastra di collegamento del tubo esterno. (Figura 5)

3.2.3 Montaggio delle viti di supporto

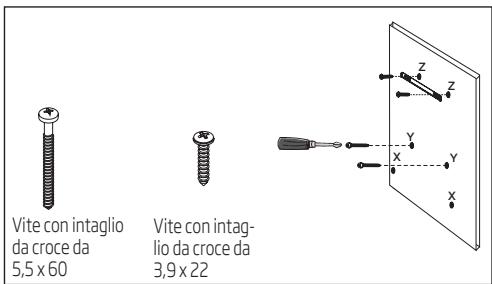

Montare le viti di supporto da 5,5x60 nei tasselli a muro da 0 10 mm (Y) creati nella parete. Deve esserci una distanza di 5 mm tra la testa della vite e la parete. (Figura 6)

Collegare la piatra di collegamento del tubo interno ai tasselli a muro da 6 mm (Z) alla parete utilizzando vito da 03,9x22. (Figura 6)

(Figura 6)

3.2.4 Montaggio della cappa a parete

• Montare la cappa sulle viti installate nei fori Y.
• Aprire la finestra di aspirazione laterale della cappa tirandola verso di se. Montare le viti da 5,5x60attraverso i fori X collocati all'interno per fissare l'apparecchio.

3 Montaggio dell'apparecchio

3.3 Montaggio del tubo della cappa

Scollegare l'apparecchio alla rete elettrica prima di avviare il montaggio del tubo. Fissare le parti del tubo metallico attorno al corpo.

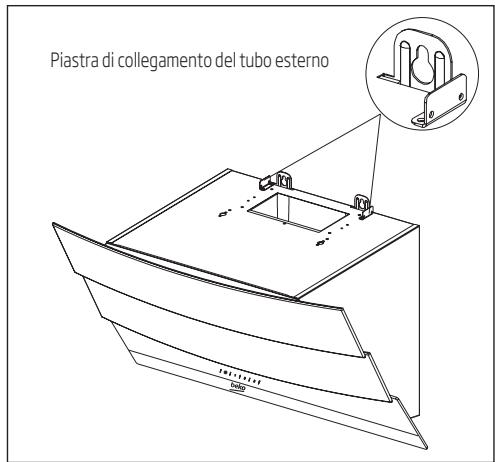

Avvitare il tubo esterno alle piastre di collegamento del tubo esterno che si trovano sull'alloggiamento del motore. (Figura 3b / 7)

(Figura 7)

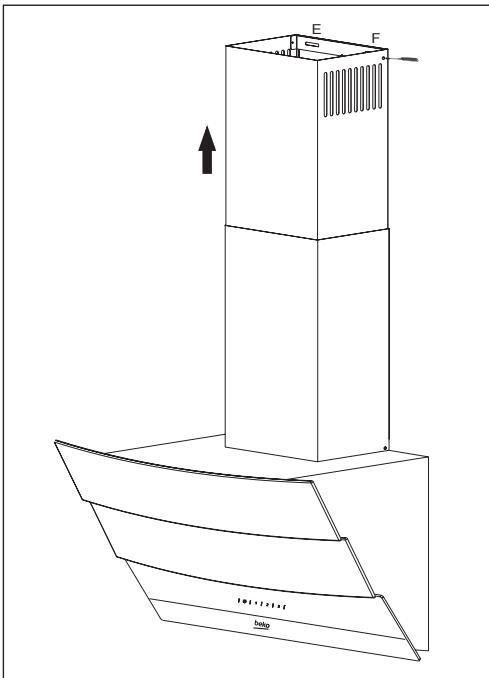

Allungare e avvitare il tubo interno dai bordi esterni sulla piastra di collegamento del tubo fissata alla parete (Figura 8).

(Figura 8)

3 Montaggio dell'apparecchio

3.4.1 Utilizzo con il collegamento del tubo

• Il vapore viene rimioso mediante un tubo fis-sato alla testa di collegamento della cappa.
• Il diametro del tubo deve essere partic di diameter dell'anello di collegamento. Per consentire lo sfiato dell'aria除去 problemi fuori dall'ambriente nelle sistematiczioni orizzontali, il tubo deve essere leggermente inclinato verso l'alto (circa 10^ ).

3.4.2 Utilizzo alla il collegamento del tubo

• L'aria è filtrata dal filtrò di carbonio e immessa di nuovo nell'ambiente. Il filtrò di carbonio è utilizzato quando non ci sono tubi in casa.
• Se la cappa sare utilizzata alla collegamento del tubo, rimuovere i deviatori interni all'adattatore del tubo.
• Rimuovere il filtrlo di alluminio. Per montare il filtrlo di carbonio, centrarlo sulla parte in plastica a entrambi i lati del corso della ventola e fissarlo alle alette. Fissare il filtrlo ruotando le alette verso destra o sinistra.
• Montare il filtro di alluminio.

3.5 Collegamento tubo:

Mettere l'adattatore in dotazione con la cappa nel foro di ventilazione che si trovava nella sezione superiore della cappa. Trovare un tubo con un diametro di 120/150 mm. Collegare un'estremità del tubo all'adattatore e l'altra estremità al tubo.

Assicurarsi che questi due collegamenti siano abbastanza fermi

cosi da non spostarsi quando la cappa opera alla velocità massima. Controllare che le alette interne al tubo siano funzionanti quando sono strette con il morsetto. Fissare il tubo di collegamento sull'adattatore. Se si monta il tubo di collegamento all'interno dell'adattatore, l'aspirazione dell'aria non si verifica poiché le alette che impedisco il reflusso dell'aria restano chiuse.

Non si consiglia di eseguire collegamenti ai tubi già collegati a piani cottura o a tubi di sfiato. Non eseguire collegamenti a tali tubi. Il collegamento del tubo deve essere quanto più corto possibile e ave un numero minimo di gomiti.

A: Tubo di uscita

B: Alette che impedisco il reflusso

C: Tubo di plastica

3.5.1 Sistema prevenzione reflusso (N-RV)

Quando si utilizesza la cappa, le alette sono chiuse per impedire che odori e polvere entrino nell'ambiente dall'esterno.

Corretto

Non corretto
(Figura 9)

(Figura 9)

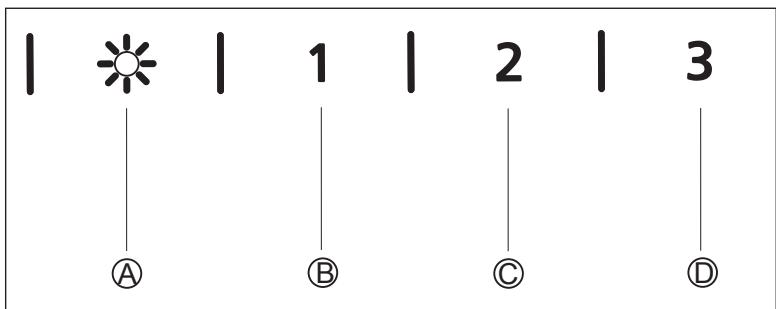

(A): Tasto accensione / spagnimento luci
(B): Tasto primo livello
(C): Tasto secondo livello
(D): Tasto terzo livello

4.1 Controllo elettronico digitale con 3 livelli

(A) Tasto accensione / spegnimento Iuci: Premendo quello tasto, si può illuminare l'area di cottura.

Tasto (B): Premendo quello tasto, si può avviare la cappa con una velocità di livello 1.

Quando si preme di nuovo quello tasto, l'apparecchio si spegne e scompare l'indicazione del livello di velocità sul display.

Tasto (C): Premendo quello tasto, si può avviare la cappa con una velocità di livello 2.

Quando si preme di nuovo quello tasto, l'apparecchio si spegne e scompare l'indicazione del livello di velocità sul display.

Tasto (D): Premendo quello tasto, si può avviare la cappa con una velocità di livello 3.

Quando si preme di nuovo quello tasto, l'apparecchio si spegne e scompare l'indicazione del livello di velocità sul display.

Arresto automatico entro 15 min.:

Questo apparecchio è dotato di funzione di arresto automatico che consente all'apparecchio di ventilare l'ambiente per un periodo di tempo aggiuntivo per rimuovere odori e vapori sgradevoli nell'ambiente alla fine della cottura. L'apparecchio si arresta automaticamente dopo un determinato periodo di tempo.

Per abilitare la funzione di arresto automatico, premere uno dei tasti di livello della velocità (B, C, D) per più di 2 secondi. Si attiva un timer di 15 minuti.

Se si preme lo stesso tasto di livello della velocità,.
mente la funzione di arresto automatico è attiva,
la funzione si disattiva e l'apparecchio si arresta.

Se si selezione un diverso livello di velocità, questa funzione si disattiva.

Se si desidera che l'apparecchio si arresti automaticamente, bisogna attivare di nuovo la funzione di arresto automatico.

Pulizia periodica dei filtri di metallo:

I filtri devono essere puliti circa agli 60 ore di funzionamento o 4 settimane a seconda della frequenza di utilizzo.

4 Funzionamento dell'apparecchio

4.2 Utilizzo ad efficienza energetica:

• Quando si utilizes la cappa, regolare il livello di velocità secondo l'intensità dell'odore e del vapore per evitare un consumo energetico non necessario.
  Utilizzare basse velocità in condizioni normali (1-2) e alta velocità (3) quando odore e vapori sono più intensi.
• Le lui sulla cappa sono concepite per illuminare la zona di cottura.

Utilizzarle per illuminare l'ambiente/la cucina pro-voca un consumo energetico non necessario, nonché illuminazione inadeguata.

4.3 Funzionamento della cappa:

• La cappa è dotata di un motore che ha varie velocità di velocità.
• Per una migliorie prestazione, consigliamo di utilizzare velocità basse in condizioni normali e velocità alta quando odore e vapori sono più intensi.
• Si può avviare la cappa premendo il tasto del livello di velocità desiderato (B,C,D).
• Si può illuminare l'area di cottura premendo il tasto della luce. (A)

5 Pulizia e manutenzione

Prima di pulizia e manutenzione, scollegare l'apparecchio o spegnere l'interruttore principale o allentare il fusibile che alimenta la cappa.

5.1 Filtrodi alluminio

Questo filtro cattura le particelle d'olio nell'aria. Si consiglia di pulire il filtro agli mese in condizioni normali d'uso. Per prima casa rimuovere i filtri di alluminio perQuestoprocesso.Lavare i filtri con detersivo liquido e sciac quarli con acqua; rimontarli dopo che si sono asciugati.l filtri di alluminio possono solorire con il lavaggio; ciò è normale e non è necessario cancellare il filtrto.

5.1.1 Rimozione dei filtri di alluminio

1. Spingere in avanti il blocco del filtro di alluminio.

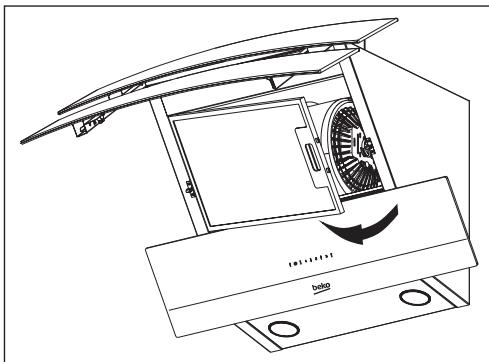

2. Poi abbassarlo leggermente e tirare avanti. Altrimenti il filtrto potrebbe piegarsi. (Figura 10) Quando il filtrto di alluminio è lavato e ascugato, rimontarlo nella apposita apertura ripetendo i punti precedenti in ordine inverso.

Nota:

I filtri di alluminio possono essere lavati in lavastoviglie.

Filtro di carbonio (utilizzatoswana tubo)

Questo filtro rimuove gli odori di cucina. Se non è possibile utilizzato un tubo, purifica l'aria che circola all'interno della cucina. Il filtro di carbonio dell'apparecchio si intasa nel tempo a seconda di frequenza d'uso, stile di cottura e pulizia regolare dei filtri di alluminio.

Attenzione!

Ilaggio di carbonio non deve mai essere lavato.

I filtri di carbonio possono essere ordinati presso gli agenti autorizzati per l'assistenza Beko.

5.2.1 Sostituzione del filtro di carbonio

Rimuovere i filtri di alluminio. (Figura 10)
Per rimuovere il filtro di carbonio, ruotare le alette in senso antiorario e rilasciare il filtrto. (Figura 11)
Installare il nuovo filtro di carbonio.
Montare i filtri di alluminio.

(Figura 11)

I filtri anti-odore contengono carbone (carbonio attivo).

Devono essere sostituiti归来 un periodo di circa 6 mesi.

5 Pulizia e manutenzione

Sia che si usi il filtro di carbone o non, i filtri di alluminio devono essere sempre installati.

Non utilizzato l'apparecchio除去 il filtro di alluminio in posizione. L'utilizzo del filtrato di carbonio fa diminuire le prestazioni di aspirazione dell'apparecchio.

5.3 Pulizia

In particolare non trascurare di pulire la cappa subito dopo aver fritto.

Utilizzare un panno morbido immerso in detersivo liquido per pulire la superficie esterna della cappa. Per la pulizia non utilizzato mai materiali abrasivi o che graffiano.

Si possono utilizzare gli agenti per la pulizia disponibili in commercio per il grasso persistente, seguito le avventenze sul prodotto. Per non graffiare il corpo in acciaio spazzolato, pulire nella stessa direzione del disegno.

Non utilizzato agenti per la pulizia contenti acido cloridrico, candeggina o polveri abrasive per conservare la qualità superficieale del prodotto. Utilizzato un panno umido in acqua saponata o uno speciale spray per la pulizia in acciaio inox per le superfici in acciaio inox. Rimuovere la pellicola protettiva dell'apparecchio.

Attenzione!

Se non si rispetto ane istruzioni su pulizia e sostituzione dei filtri della cappa, è possibile che si inneschi un incendio.

Se è necessario trasportare l'apparechchio:

• Conservare l'imballaggio originale dell'apparecchio. Trasportare l'apparecchio con il suo imballaggio originale e seguire i contrassegni relativi al trasporto sull'imballaggio originale.

Se non si ha l'imballaggio originale:

Non mettere oggetti sulla cappa.
Proteggere la superficie esterna da colpi.

• Imballare l'apparecchio in modo che non si daneggi durante il trasporto.

5.4 Sostituzione delle lampadine

Scollegare la cappa dall'alimentazione elettrica.

Questo apparecchio è dotato di lampadine alogen- ne da 3 W.

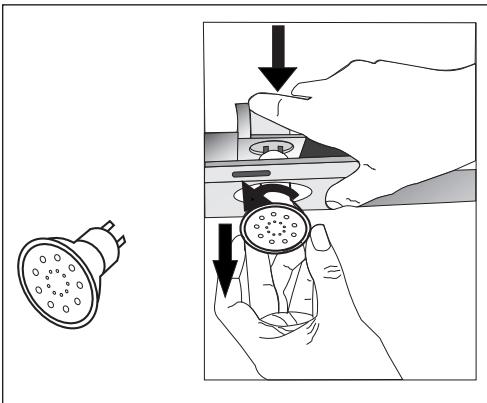

Per sostituire le lampadine alogene, premere la lampadina verso il basso alla parte posteriore del supporto della lampadina stessa per rilasciarla. Poi ruotarla in senso antiorario di 1/4 di giro e rimuoverla.

Eseguire i passi suddetti al contrario per montare le nuove lampadine.

Nota:

Le lampadine sono disponibili presso gli agenti autorizzati per l'assistenza.
