Typ produktu	Kuchyňská digestoř
Značka	BEKO
Model	HCA62541W
Šířka	596 mm
Hloubka	386 mm
Výška	750 mm / 1080 mm (vysouvací)
Čistá hmotnost	10,4 kg
Napájecí napětí	220-240 V, 50 Hz
Celkový výkon	316 W
Výkon motoru	210 W
Osvětlení	2 x 3 W (halogenové žárovky)
Úrovně rychlosti	3 (elektronické ovládání)
Sací výkon	537 m³/h
Průměr vývodu vzduchu	120 mm nebo 150 mm
Filtry	Omyvatelný hliníkový filtr, aktivní uhlíkový filtr (volitelný)
Čištění hliníkového filtru	Každých 60 hodin nebo 4 týdny, vhodné do myčky nádobí
Výměna uhlíkového filtru	Přibližně každých 6 měsíců
Minimální vzdálenost od varné desky	65 cm
Funkce automatického vypínání	Ano, 15 minut
Zařízení proti zpětnému proudění	Ano (N-RV)
Použití	S odvodem ven nebo s recirkulací (uhlíkový filtr)
Náhradní díly	K dispozici po dobu 10 let od nákupu

Často kladené otázky - HCA62541W BEKO

Jaká je minimální instalační výška digestoře?

Vzdálenost mezi spodní plochou digestoře a horní plochou sporáku musí být alespoň 65 cm.

Jak čistit hliníkový filtr?

Filtr vyjměte stisknutím zámku dopředu a sklopením dolů. Umyjte jej tekutým detergentem, opláchněte a osušte. Lze jej mýt také v myčce nádobí. Čistěte jej každých 60 hodin provozu nebo každé 4 týdny.

Kdy vyměnit uhlíkový filtr?

Uhlíkový filtr je třeba vyměnit přibližně každých 6 měsíců. Nelze jej mýt. Filtry můžete získat u autorizovaných servisních zástupců BEKO.

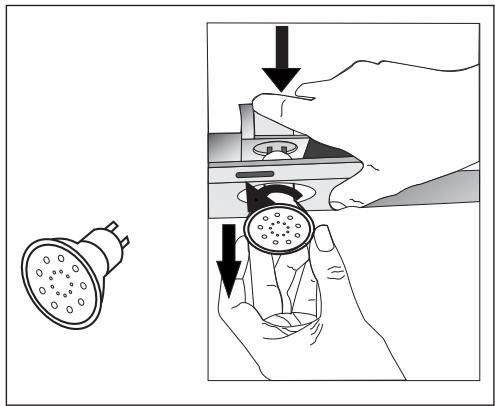

Jak vyměnit žárovky?

Odpojte spotřebič. Stiskněte žárovku směrem dolů na zadní straně objímky, abyste ji uvolnili, poté ji otočte o 1/4 otáčky proti směru hodinových ručiček a vyjměte ji. Žárovky jsou halogenové 3 W.

Může digestoř fungovat bez venkovního odvodu?

Ano, v režimu recirkulace s aktivním uhlíkovým filtrem. Vzduch je filtrován a vracen zpět do místnosti. V tomto případě je nutný uhlíkový filtr.

Jak aktivovat automatické vypnutí?

Stiskněte jedno z tlačítek rychlosti (B, C, D) na více než 2 sekundy. Časovač zobrazí 15 minut a digestoř se po této době automaticky vypne.

Jaký průměr odvodní trubky použít?

Digestoř přijímá trubky o průměru 120 mm nebo 150 mm. Použijte přiložený adaptér.

Co dělat v případě poruchy?

Odpojte spotřebič a kontaktujte autorizovaný servis. Nepokoušejte se o opravu sami.

Jak efektivně využívat energii?

Používejte nízké rychlosti (1-2) pro běžné vaření a vysokou rychlost (3) pro intenzivní pachy a páru. Kontrolky osvětlují pouze oblast vaření.

Jsou hliníkové filtry omyvatelné?

Ano, jsou omyvatelné v myčce nádobí nebo ručně s jemným detergentem. Změna barvy je normální a neovlivňuje jejich funkci.

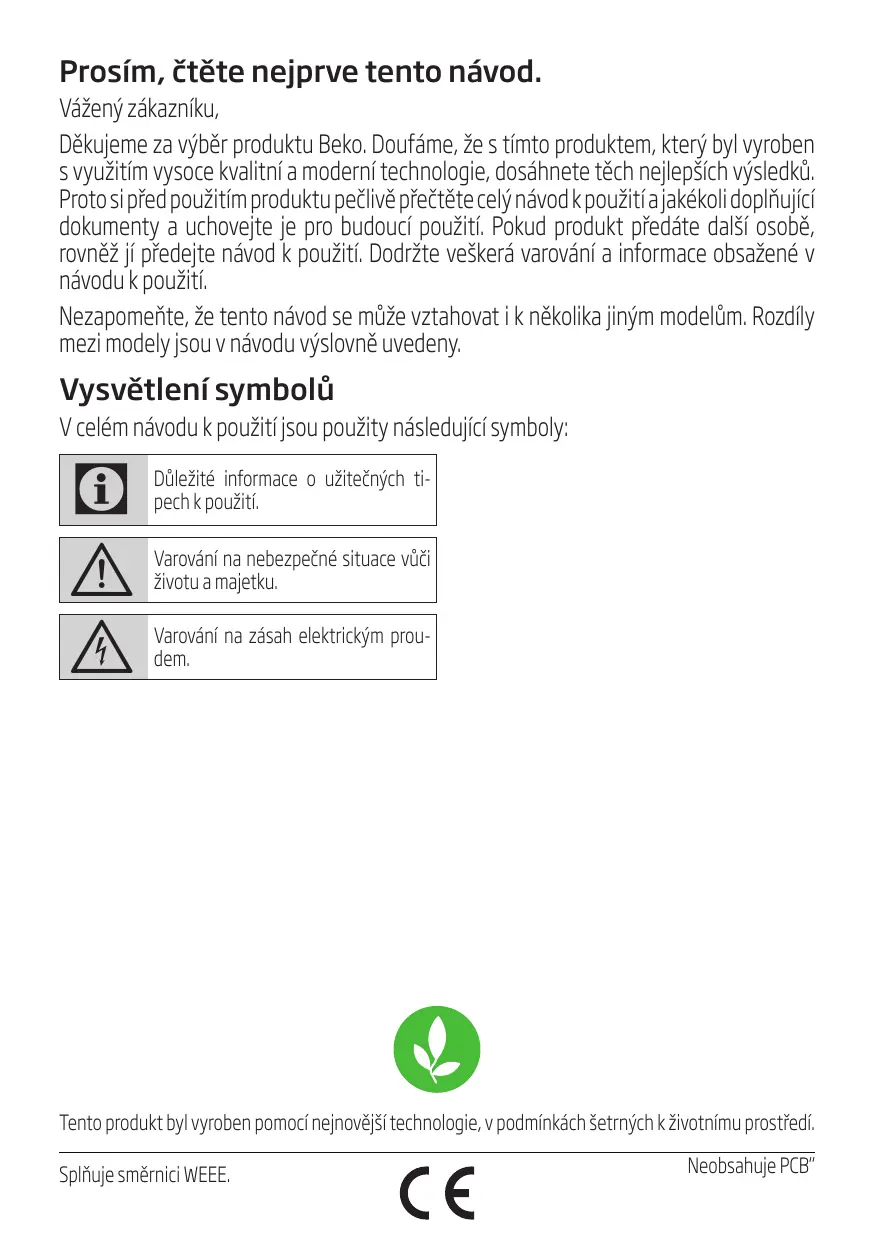

NÁVOD K OBSLUZE HCA62541W BEKO

Prosím, čtěte nejprve.

Vážený zákazníku,

Děkujeme za výběr produktu Beko. Doufáme, že s tímto produktem, který byl vyroben s využitím vysoce kvalitní a moderní technologie, dosáhnete těch nejlepších výsledků. Proto si před použitím produktu pečlivě přečtěte celý návod k použití a jakékoli doplňující dokumenty a uchovejte je pro budoucí použití. Pokud produkt předáte další osobě, rovněž jí předejte návod k použití. Dodržte veškerá varování a informace obsažené v návodu k použití.

Nezapomeňte, že tento návod se může vztahovat i k několika jiným modelům. Rozdíly mezi modely jsou v návodu výslovně uvedeny.

Vysvětlení symbolů

V celém návodu k použití jsou použity následující symboly:

i	Důlezité informace o užitečných ti-pech k použití.

!	Varování na nebezpečné situace vúčiživotu a majetku.

1	Varování na zásah elektrickým prou-dem.

Tento produkt byl vyroben pomocí nejnovější technologie, v podmínkách šetrných k životnímu prostředí.

1 Důležité bezpečnostní a ekologické pokyny 111-113

1.1 Obecná bezpečnost 111 1.1.1 Elektrická bezpečnost 111 1.1.2 Bezpečnost výrobku 112 1.1.3 Bezpečnost dětí 113 1.2 Zamýšlené použití 113 1.3 Shoda s nařízením WEEE a likvidace produktů 113 1.4 Informace o balení 113

2 Technické parametry spotřebiče 114-115

3 Instalace spotřebiče 116-121

3.1 Postup instalace. 116 3.2 Montáž digestoře na stěnu. 117 3.2.1 Vrtání otvoru pro zavěšení 118 3.2.2 Zatloukání hmoždinek 119 3.2.3 Montáž šroubů pro zavěšení 119 3.2.4 Montáž digestoře na stěnu. 119 3.3 Montáž odvodu digestoře 120 3.4.1 Používání s připojením odvodu 121 3.4.2 Používání bez připojení odvodu 121 3.5 Připojení odvodu: 121 3.5.1 Systém prevence zpětného proudění (N-RV). 121

4 Používání spotřebiče 122-123

4.1 Digitální elektronické ovládání se 3 úrovněmi 122 4.2 Úsporné používání: 123 4.3 Používání digestoře: 123

5 Čištění a údržba 124-125

5.1 Hliníkový filtr 124 5.1.1 Demontáž hliníkových filtrů 124 5.2.1 Výměna uhlíkového filtru 124 5.3 Čištění 125 5.4 Výměna žárovek 125

Důležité bezpečnostní a ekologické pokyny

Tento oddíl obsahuje bezpečnostní pokyny, které vám pomohou předejít riziku zranění a poškození. Veškeré záruky přestávají platit, jakmile nedodržíte tyto pokyny.

1.1 Obecná bezpečnost

• Instalaci a opravy vždy svěřte pracovníkům autorizovaného servisu. Výrobce nenese žádnou odpovědnost za škody vyplývající z činností provedených neoprávněnými osobami.
• Toto zařízení není určeno pro použití osobami (včetně dětí) s omezenými fyzickými, vjemovými nebo mentálními schopnostmi, nebo osobami, které nemají dostatek zkušeností ani znalostí. Děti musí být pod dozorem, aby se zajistilo, že se se spotřebičem nebudou hrát.

1.1.1 Elektrická bezpečnost

• Během instalace, údržby, čištění a opravy vždy odpojte výrobek od sítě.
• Pokud je poškozen napájecí kabel, musí jej vyměnit výrobce, poprodejní servis nebo podobně kvalifikovaná osoba (nejlépe elektrikář) nebo osoba určená dovozcem, aby se eliminovala možná rizika.
• Provozní napětí je 220 až 240 voltů.
• Pokud dojde k poruše zařízení, nemělo by se používat, dokud je neopraví pracovník autorizovaného servisu. Existuje zde nebezpečí zásahu elektrickým proudem!
• Neveďte napájecí kabel v blízkosti varné desky. Napájecí kabel by se mohl vznítit, jelikož se snadno roztaví.
• Nikdy nezapojujte digestoř před dokončením instalace.
• Chcete-li dosáhnout optimálního výsledku, nesmí být vnější vývod delší než 4 m. Nesmí obsahovat více než 2 kolena (90°) úhly a jeho průměr musí být nejméně ø120 mm.
• Spotřebič odpojte před jakoukoli prací na vnitřních součástkách spotřebiče.

Důležité bezpečnostní a ekologické pokyny

1.1.2 Bezpečnost výrobku

Pro připojení odvodu digestoře můžete použít trubici o průměru 120 nebo 150 mm. - Nepoužívejte připojení k odvodu využívaná sporáky, odvětrávacími šachtami nebo odvody se stoupajícími plameny. Dodržujte pravidla stanovená úřady pro odvod odpadního vzduchu. Vzdálenost mezi spodní plochou digestoře a horní plochou sporáku/trubky by neměla být menší než 65 cm. - Nepoužívejte digestoř bez hliníkových filtrů a nedemontujte filtry za provozu. - Nikdy se nedotýkejte světel digestoře po dlouhodobém použití. Horké žárovky vás mohou popálit. - Vyvarujte se používání prudkých plamenů pod výrobkem. Jinak by se mohly částice na olejovém filtru vznítit a způsobit požár. Zapněte digestoř poté, co na sporák postavíte pánve či hrnce. Jinak by stoupající teplota mohla poškodit některé součásti vašeho výrobku. - Digestor vypněte, než pánve nebo hrnce odeberete.

• Nestavte pod digestoř hořlavé materiály.
• Olej se může vznítit během smažení. Dávejte pozor na používání hadříků a záclon.
• Při smažení nikdy nenechávejte sporák bez dozoru; jinak může dojít ke vznícení horkého oleje.
• Abyste předešli riziku požáru, čistěte digestoř ve stanovených intervalech.
• Dávejte velký pozor a používejte rukavice při čištění digestoře.
• Doporučujeme vám zapnout spotřebič pár minut před začátkem vaření, čímž zvýšíte sací výkon. Jakmile začne stoupat pára, budete již mít dispozici stálý a stabilní sací výkon.
• Digestoř nechte v provozu 15 minut po konci vaření nebo pečení, abyste odstranili zápach z vaření z kuchyně. Když digestoř používáte, zejména společně s plynovými sporáky, zkontrolujte, zda je v místnosti zajištěno odvětrání.
• Dávejte pozor, abyste nepřipojili spotřebič k odvodům používaným neelektrickými zařízeními. (Např.: odvod od topení).

Důležité bezpečnostní a ekologické pokyny

Když se ve stejné místnosti společně s digestoří používá nějaké neelektrické zařízení, musí být záporný tlak v místnosti maximálně 0,4 mbar, aby digestoř nevtahovala do místnosti odpadní plyny druhého zařízení.

1.1.3 Bezpečnost dětí

• Obalové materiály představují nebezpečí pro děti. Obalové materiály uchovávejte mimo dosah dětí.
• Elektrické spotřebiče představují nebezpečí pro děti. Udržujte děti mimo dosah výrobku. Děti si nesmí se spotřebičem hrát.

1.2 Zamýšlené použití

• Tento spotřebič je určen jen pro domácí použití. Není vhodný pro komerční použití a nesmí se používat jinak, než je stanovené zamýšlené použití.
• Výrobce nenese odpovědnost za žádné škody plynoucí z nesprávného použití či manipulace.
• Životnost vašeho spotřebiče činí 10 let. Jde o období nutné pro dostupnost náhradních dílů nutných pro provoz výrobku.

1.3 Shoda s nařízením WEEE a likvidace produktů

Tento výrobek neobsahuje škodlivé a zakázané materiály popsané ve „Směrnici o omezení používání určitých nebezpečných látek v odpadních elektrických a elektronických zařízeních“ (WEEE), již

vydalo T.R. Ministerstvo životního prostředí a urbanizace.

Splňujeme směrnici WEEE.

Tento výrobek byl vyroben z kvalitních dílů a materiálů, které lze použít opakovaně a recyklovat. Nevyhazujte výrobek s běžným domovním odpadem na konci jeho životnosti. Odneste jej na sběrné místo k recyklaci elektrických a elektronických zařízení. Na místním úřadě se dozvíte informace o nejbližším sběrném místě. Pomáhejte ochraně životního prostředí a přírodních zdrojů pomocí recyklace použitých výrobků.

1.4 Informace o balení

Ni-MH

Balení produktu je vyrobeno z recyklovatelných materiálů, v souladu s naší národní legislativou. Nelikvidujte odpad z obalových materiálů s domovním odpadem, dopravujte jej na sběrná místa vyznačená místními úřady.

nám odpadem, dopravujte jej na sběrná místa vyznačená místními úřady.

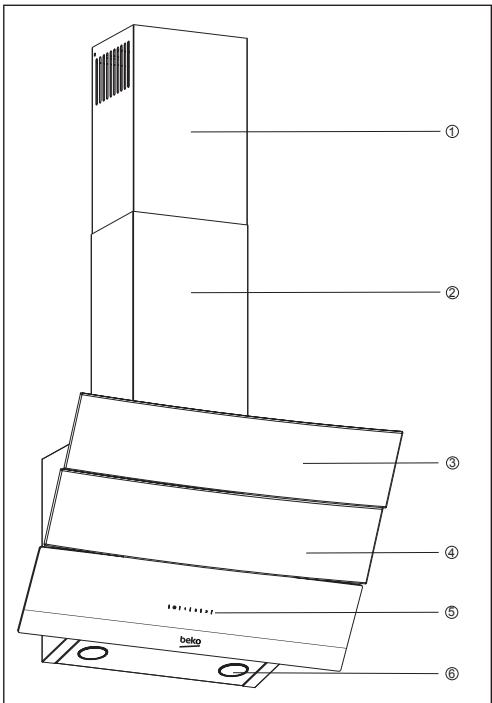

2 Technické parametry spotřebiče

1. Vnitřní odvod
2. Vnější odvod
3. Skleněný kryt
4. Filtr (pod skleněným krytem)
5. Ovládací panel
6. Osvětlení

(Obrázek 1)

	HCA 92640 BH	HCA 92640 WH	HCA 62640 W
Šířka	896 mm	896 mm	596 mm
Hloubka	393 mm	393 mm	386 mm
Výška	750 mm / 1130 mm	750 mm / 1130 mm	750 mm /1080 mm
Napájecí napětí	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz
Ovladání	Se 3 úrovněmi	Se 3 úrovněmi	Se 3 úrovněmi
Výkon světla	2 x 3 W	2 x 3 W	2 x 3 W
Odvodní trubice	120 / 150 mm	120 / 150 mm	120 / 150 mm
Výkon	577 m³/h	577 m³/h	537 m³/h
Výkon motoru	1 x 210 W	1 x 210 W	1 x 210 W
Celkový výkon	316 W	316 W	316 W
Čistá hmotnost	13 kg	13 kg	10,4 kg
Barva	Černá	Bílá	Bílá

Hodnoty uvedené na štítku výrobku nebo v dokumentaci, která jej doprovází, jsou získány v laboratorních podmínkách v souladu s příslušnými normami. Tyto hodnoty se mohou lišit podle podmínek používání.

2 Technické parametry spotřebiče

	HCA 62640 WH	HCA 62640 B	HCA 62640 BH
Šīrka	596 mm	596 mm	596 mm
Hloubka	386 mm	386 mm	386 mm
Výška	750 mm /1080 mm	750 mm /1080 mm	750 mm /1080 mm
Napájecí napětí	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz
Ovládání	Se 3 úrovněmi	Se 3 úrovněmi	Se 3 úrovněmi
Výkon světla	2 x 3 W	2 x 3 W	2 x 3 W
Odvodnítrubice	120 / 150 mm	120 / 150 mm	120 / 150 mm
Výkon	537 m³/h	537 m³/h	537 m³/h
Výkon motoru	1 x 210 W	1 x 210 W	1 x 210 W
Celkový výkon	316 W	316 W	316 W
Čistá hmotnost	10,4 kg	10,4 kg	10,4 kg
Barva	Bílá	Bílá	Černá

Instalace spotřebiče

Instalaci digestoře svěřte nejbližšímu

autorizovanému servisu.

*Za přípravu místa a elektroinstalaci pro výrobek nese odpovědnost zákazník.

Pozor!

Sejměte ochranný film (pokud existuje) z digestoře a odvodu po instalaci.

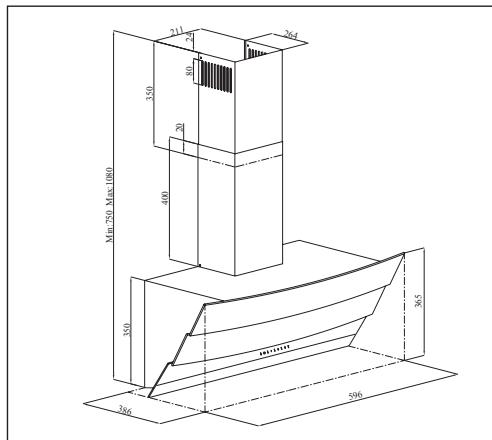

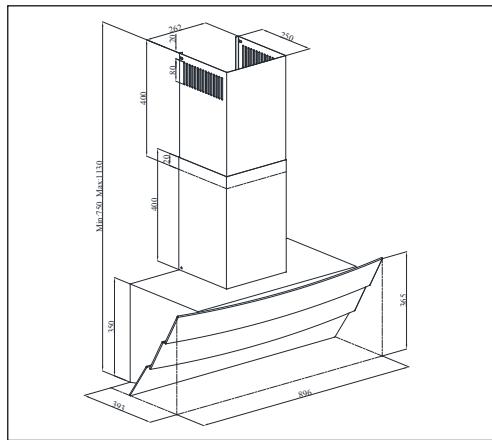

(Obr. 2)

Vzdálenost mezi spodní plochou digestoře a horní plochou varné desky by neměla být menší než 65 cm.

Elektroinstalaci svěřte kvalifikovanému elektrikáři.

Spotřebič nainstalujte tak, abyste po instalaci snadno dosáhli na připojení napájení (zásuvka, zástrčka).

Rozměry jsou uvedeny v mm.

3.1 Postup instalace

1 x deska pro připojení odvodu

1 x Ø150 mm plastová trubice

1 x Ø120/150 mm adaptér na plastový odvod

Instalace spotřebiče

Informace nezbytné pro přípravu místa instalace digestoře jsou uvedeny níže.

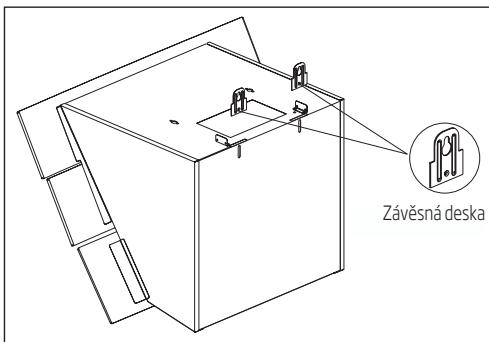

3.2 Montáž digestoře na stěnu

Chcete-li nainstalovat digestoř na stěnu, povolte šrouby závěsných desek na krytu motoru a přitáhněte desky nahoru. Pak utáhněte šrouby závěsných desek. (Obrázek 3a).

(Obrázek 3a) (Obrázek 3b)

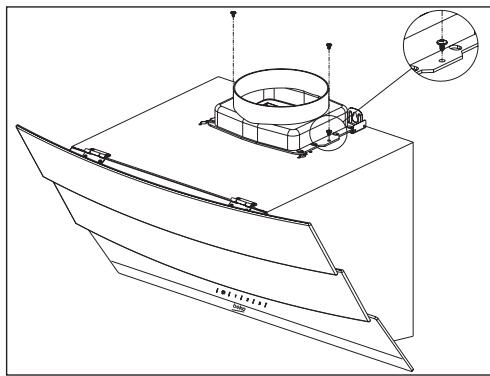

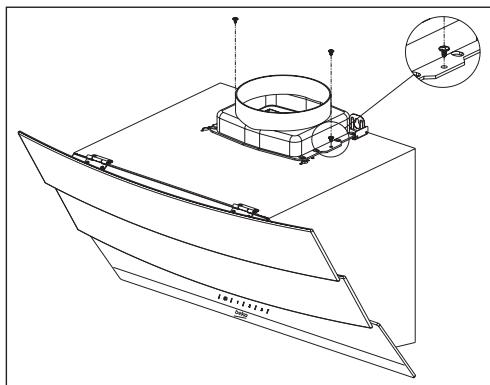

Upevněte 0150 mm adaptér na plastový odvod na horní stranu trupu pomocí šroubu 3,5x9,5, který je přibalén do příslušenství k montáži (obrázek 4). Pokud použijete 0 120 mm odvodní trubici, nainstalujte na ni adaptér 0 120 mm.

(Obrázek 4)

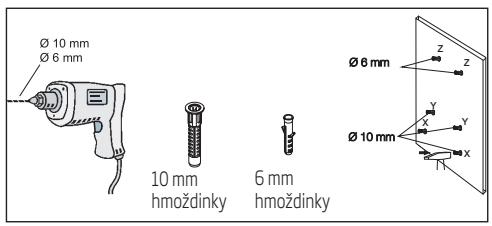

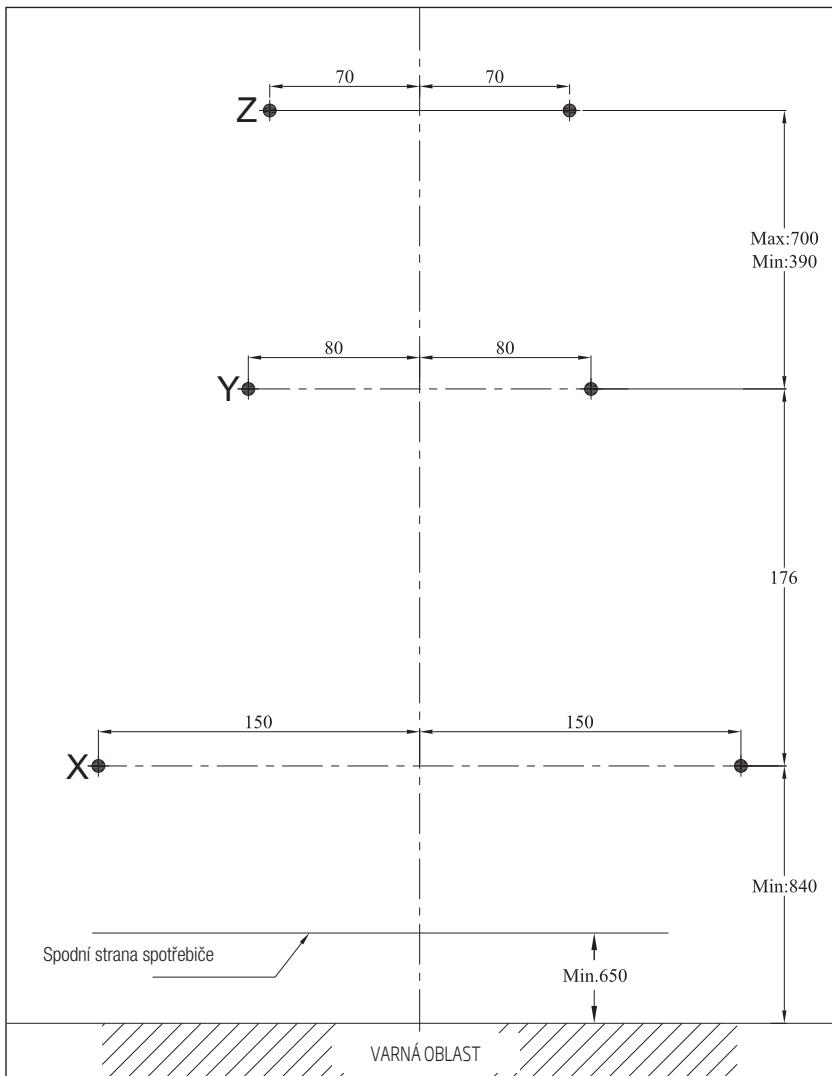

3.2.1 Vrtání otvorů pro zavěšení

Upevněte šablonu pro montáž na místo pro instalaci digestoře. Vyvrtejte body označené (X,Y) (obrázek 5) pomocí vrtáku o 0 10 mm a body označené (Z) (obrázek 5) vrtákem o 0 6 mm.

(Obrázek 5)

3.2.2 Zatloukání hmoždinek

Zasuňte hmoždinky 010 mm (X,Y) do otvorů vyvrtaných pro šrouby na zavěšení. Zasuňte hmoždinky 2x6mm (Z) do otvorů vyvrtaných vrtákem 06 mm pro desku pro připojení vnějšího odvodu. (Obrázek 5)

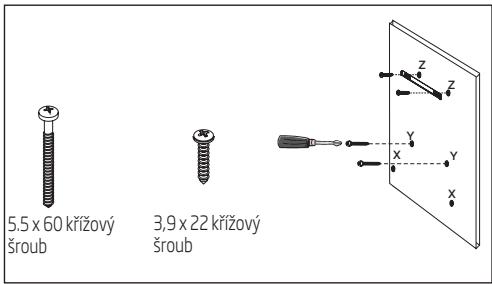

3.2.3 Montáž šroubů pro zavěšení

Nainstalujte šrouby 5,5x60 do hmoždinek 0 10 mm (Y), které jste zasunuli do otvoru ve stěně. Mezi hlavou šroubu a stěnou musí být mezera 5 mm. (Obrázek 6)

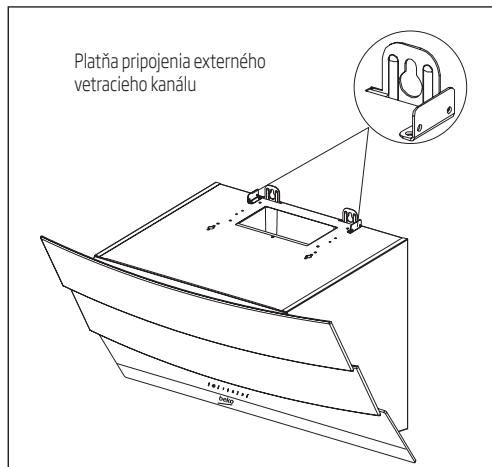

Připojte vnitřní desku pro připojení odvodu ke hmoždinkám 6 mm (Z) na stěně pomocí šroubů 03,9x22. (Obrázek 6)

(Obrázek 6)

3.2.4 Montáž digestoře na stěnu

Zavěste digestoř na šrouby, které jste umístili do otvorů Y. - Otevřete boční sací kryt na digestoři tak, že jej stáhnete k sobě. Nainstalujte šrouby 5,5x60 do otvorů X umístěných uvnitř, abyste spotřebič zajistili.

Instalace spotřebiče

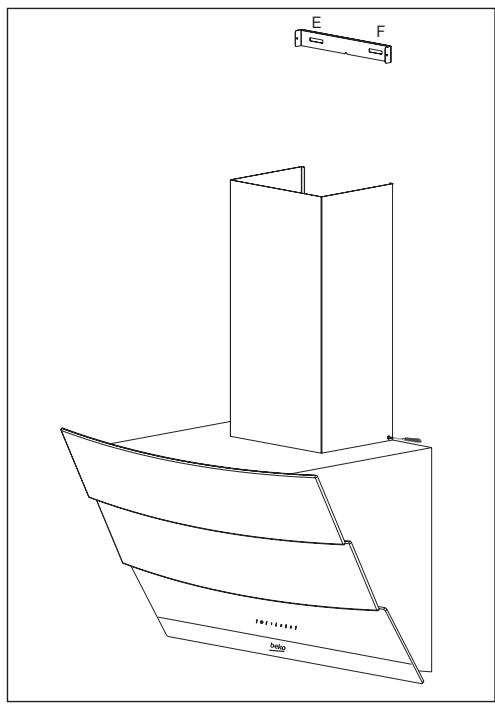

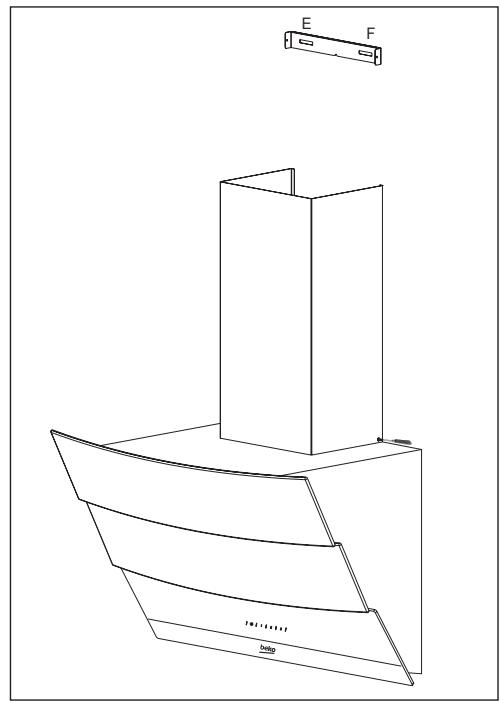

3.3 Montáž odvodu digestoře

Odpojte výrobek od napájení, než zahájíte instalaci odvodu. Upevněte kovové součásti odvodu kolem trupu výrobku.

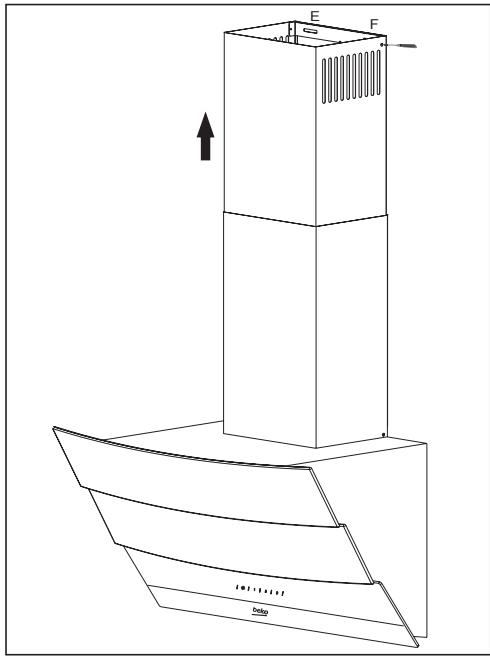

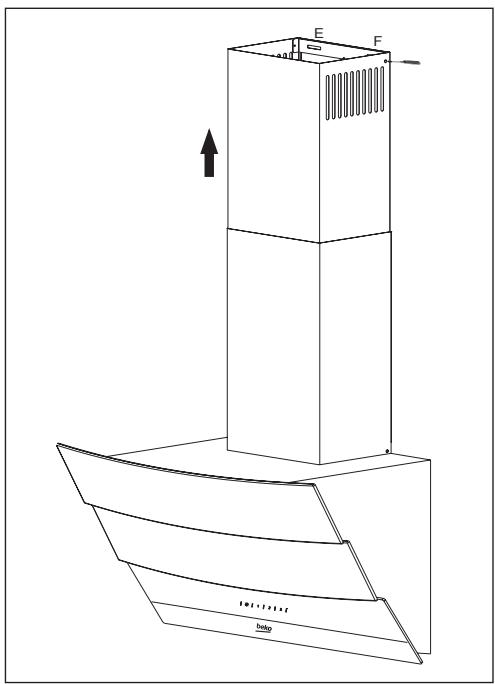

Našroubujte vnější odvod k deskám pro připojení vnějšího odvodu na krytu motoru. (Obr. 3b / 7)

(Obrázek 7)

Roztáhněte a našroubujte vnitřní odvod z vnějších okrajů k desce pro připojení odvodu, kterou jste upevnili na stěnu (Obrázek 8).

(Obrázek 8)

3.4.1 Používání s připojením odvodu

Výpary se odsávají odvodní trubicí, která je připevněna k připojovací hlavici na digestoři. - Průměr trubice by se měl rovnat průměru připojovacího kroužku. Chcete-li snadno odvádět vzduch z místnosti ve vodorovných vedeních, měla by být trubice mírně vedena vzhůru (cca 10°).

3.4.2 Používání bez připojení odvodu

Vzduch je filtrován uhlíkovým filtrem a vracen zpět do místnosti. Uhlíkový filtr slouží v případě, že v domě není možnost odvodu. - Pokud se digestoř používá bez připojení k odvodu, vyjměte odvaděče uvnitř adaptéru pro odvod. - Demontujte hliníkový filtr. Chcete-li nainstalovat uhlíkový filtr, vycentrujte uhlíkový filtr na plastovou součást po obou stranách trupu ventilátoru a zajistěte jej na zarážkách. Zajistěte filtr otočením zarážek doprava nebo doleva. - Namontujte hliníkový filtr.

3.5 Připojení odvodu:

Umístěte dodaný adaptér společně s digestoří do otvoru pro ventilaci umístěného na horní straně digestoře. Připravte si trubku s průměrem 120/150 mm. Připojte jeden konec trubky k adaptéru a druhý k odvodu.

Zkontrolujte, zda jsou obě připojení dokonale pevná,

nesmí povolit, jakmile digestoř spustíte na max. rychlost. Zkontrolujte, zda jsou klapky v odvodu funkční, když je utáhnete svorkou. Umístěte připojení odvodní trubky na adaptér. Pokud upevníte trubku pro připojení odvodu k ventilátoru adaptéru, k odsávání vzduchu nedojde, jelikož z klapky, které brání zpětnému proudění vzduchu, zůstanou zavřené.

Nedoporučujeme provádět připojení k odvodům připojených sporákům nebo odpadním šachtám. Nepřipojujte spotřebič k těmto odvodům. Připojení trubek musí být co nejkratší a mít co nejméně záhybů.

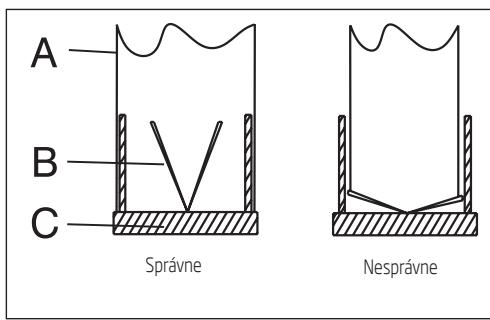

A: Odvodní trubice

B: Klapky bránící zpětnému proudění

C: Plastový odvod

3.5.1 Systém prevence zpětného proudění (N-RV)

Když se digestoř používá, klapky jsou uzavřeny, aby zápach a prach nevnikaly do prostředí zvenčí.

Správně

Nesprávně (Obrázek 9)

(Obrázek 9)

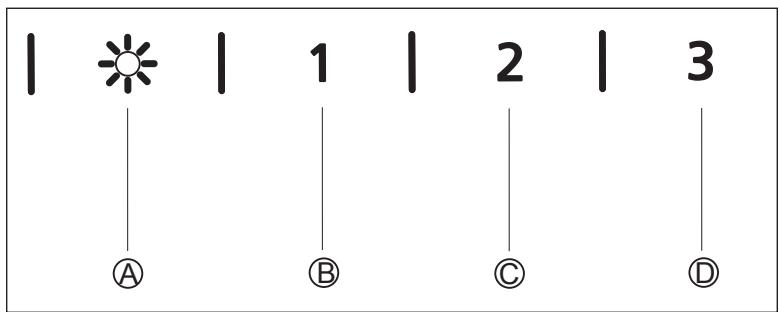

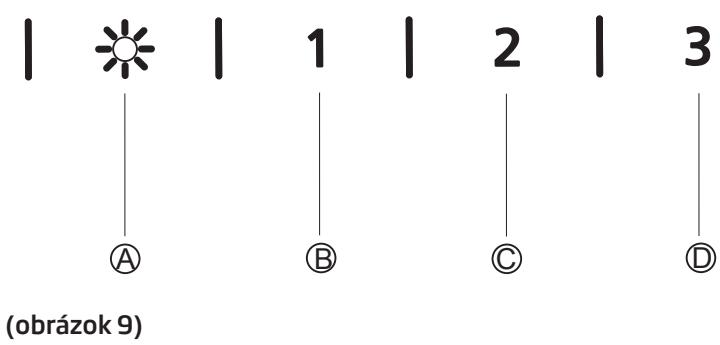

(A): Zapnutí / vypnutí světla (B): Tlačítko 1. úrovně (C): Tlačítko 2. úrovně (D): Tlačítko 3. úrovně

4.1 Digitální elektronické ovládání se 3 úrovněmi

(A) Zapnutí/vypnutí světla: Varnou plochu můžete osvítit tímto tlačítkem.

Tlačítko (B): Digestoř můžete spustit na rychlost 1 stiskem tohoto tlačítka.

Dalším stiskem tohoto tlačítka můžete digestoř vypnout, údaje o rychlosti na displeji se vypnou.

Tlačítko (C): Digestoř můžete spustit na rychlost 2 stiskem tohoto tlačítka.

Dalším stiskem tohoto tlačítka můžete digestoř vypnout, údaje o rychlosti na displeji se vypnou.

Tlačítko (D): Digestoř můžete spustit na rychlost 3 stiskem tohoto tlačítka.

Dalším stiskem tohoto tlačítka můžete digestoř vypnout, údaje o rychlosti na displeji se vypnou.

Automatické vypnutí za 15 min:

Tento spotřebič je vybaven funkcí automatického vypnutí, která umožní odvětrat místnost další dobu, abyste odstranili nepříjemný zápach a páru z místnosti po konci vaření. Spotřebič se automaticky zastaví po určité době.

Chcete-li funkci automatického vypnutí vypnout, stiskněte libovolné tlačítko úrovně rychlosti (B, C, D) na ovladači déle než za 2 sekundy. Aktivuje se Časovač na 15 minut.

Pokud stisknete totéž tlačítko úrovně rychlosti, zatímco je zapnuta funkce automatického zastavení, funkce se vypne a spotřebič se zastaví.

Zvolíte-li odlišnou úroveň rychlosti, tato funkce se vypne.

Pokud chcete, aby se spotřebič automaticky vypnul, musíte funkci automatického zastavení znovu zapnout.

Pravidelné čištění kovových filtrů:

Filtry je nutno čistit přibližně každých 60 hodin provozu nebo každé 4 týdny podle četnosti používání.

4.2 Úsporné používání:

• Při používání digestoře upravte rychlost podle intenzity zápachu a páry, abyste předešli zbytečné spotřebě energie.
• Používejte nízkou rychlost v běžných podmínkách (1-2), vysokou rychlost (3) při intenzivním zápachu a páře.
• Světla na digestoři mají za cíl osvětlit varnou oblast.

Pokud je budete používat k osvětlení okolí/kuchyně, dojde ke zbytečnému nárůstu spotřeby energie a nevhodnému osvětlení.

4.3 Používání digestoře:

• Digestoř je vybavena motorem s různými hodnotami rychlosti.
• Pro lepší účinnost doporučujeme používat nízkou rychlost v běžných podmínkách, vysokou rychlost při intenzivním zápachu a páře.
• Digestoř můžete spustit stiskem tlačítka požadované úrovně rychlosti (B, C, D).
• Varnou plochu můžete osvětlit tlačítkem osvětlení. (A)

5 Čištění a údržba

Před čištěním a údržbou odpojte spotřebič nebo vypněte hlavní spínač nebo povolte pojistku pro digestoř.

5.1 Hliníkový filtr

Tento filtr zachytává částice oleje ve vzduchu. Doporučujeme čistit filtr každý měsíc při běžném používání. Nejprve demontujte hliníkové filtry. Umyjte filtry tekutým saponátem a opláchněte je vodou, nainstalujte je zpět, až oschnou. Hliníkové filtry mohou při mytí změnit barvu; to je normální a filtr nemusíte měnit.

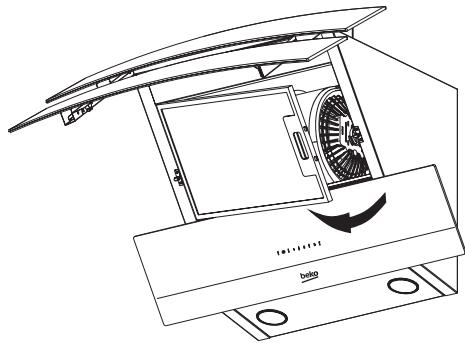

5.1.1 Demontáž hliníkových filtrů

1. Zatlačte zámek hliníkového filtru dopředu.
2. Pak jej mírně spusťte dolů a zatáhněte dopředu. Jinak byste mohli filtr ohnout. (Obrázek 10) Po umytí a vysušení hliníkového filtru vraťte filtr zpět na drážku podle výše uvedených kroků v opačném pořadí.

(Obrázek 10)

Poznámka:

Hliníkové filtry můžete mýt i v myčce.

Uhlíkový filtr (používání bez připojení odvodu)

Tento filtr odstraňuje zápach z vaření. Pokud nelze používat odvod, vyčistí vzduch proudící v kuchyni. Uhlíkový filtr se spotřebuje a časem se zanese podle četnosti používání, stylu vaření a pravidelného čištění hliníkových filtrů.

Pozor!

Uhlíkový filtr nikdy nemyjte.

Uhlíkové filtry získáte od autorizovaných servisů Beko.

5.2.1 Výměna uhlíkového filtru

• Demontujte hliníkové filtry. (Obrázek 10)

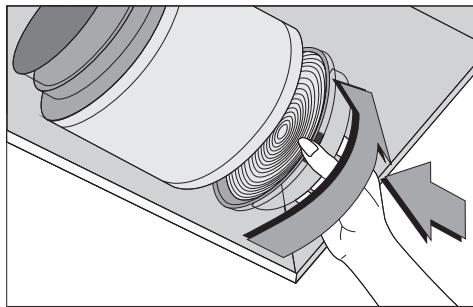

• Uhlíkový filtr demontujete tak, že otočíte za ouška proti směru hodinových ručiček a filtr uvolníte. (Obrázek 11)
• Namontujte nový hliníkový filtr.
• Namontujte hliníkové filtry.

(Obrázek 11)

Filtry proti zápachu obsahují dřevěné uhlí (aktivní uhlík).

Je nutno je měnit v intervalech cca 6 měsíců.

Bez ohledu na použití uhlíkového filtru je nutno vždy nainstalovat hliníkové filtry.

Spotřebič nespouštějte bez nasazeného hliníkového filtru. Používání s uhlíkovým filtrem sníží účinnost odsávání spotřebiče.

5.3 Čištění

Nezanedbávejte čištění digestoře bezprostředně po smažení.

K čištění vnějšího povrchu digestoře použijte měkký hadřík navlhčený v kapalném saponátu.

K čištění nikdy nepoužívejte brusné ani hrubé materiály.

Můžete používat čisticí prostředky běžně dostupné na odolnou mastnotu atd., pokud dodržíte pokyny a varování na výrobku. Abyste nepoškrábali trup z broušené oceli, otírejte ve stejném směru.

Nepoužívejte čistidla s kyselinou uhlovodíkovou, škrob nebo brusný prášek, abyste zachovali kvalitu povrchu výrobku. Používejte hadřík navlhčený v mydlovém roztoku nebo speciální čisticí sprej na nerezavějící ocel. Sejměte ochrannou fólii ze spotřebiče.

Pozor!

Pokud nedodržíte pokyny týkající se čištění a výměny filtrů digestoře, můžete způsobit požár.

Pokud musíte spotřebič přemístit:

• Uskladněte si originální balení spotřebiče. Spotřebič přepravujte v původním obalu a dodržujte značení pro přepravu na původním obalu.

Pokud nemáte původní obal:

• Na digestoř neumisťujte žádné předměty.
• Ochraňte vnější plochu před nárazy. Zabalte spotřebič tak, aby se během přepravy nepoškodil.

5.4 Výměna žárovek

Odpojte napájení ze sítě.

Spotřebič je vybaven halogenovými žárovkami 3 W.

Chcete-li halogenovou žárovku vyměnit, stiskněte žárovku dolů ze zadní části držáku a uvolněte ji. Pak ji otočte proti směru hodinových ručiček o 1/4 otočky a vyjměte ji.

Předchozí kroky proveďte v opačném pořadí při nasazování nových žárovek.

Poznámka:

1.1 Všeobecná bezpečnost 162 1.1.1 Elektrická bezpečnost 162 1.1.2 Produktová bezpečnost 163 1.1.3 Bezpečnost dětí 164 1.2 Určené použití 164 1.3 Soulad s nařízením WEEE a likvidace vyřazeného produktu 165 1.4 Informace o balení 165

2 Technické parametry spotřebiče 166-167

3 Instalace spotřebiče 168-173

3.1 Instalační příslušenství 168 3.2 Montáž digestoře na stěnu 169 3.2.1 Vrtání závěsných otvorů 170 3.2.2 Pbití hmoždinek kladivem 171 3.2.3 Montáž závěsných šroubů 171 3.3 Montáž ventilačního kanálu digestoře 172 3.4.1 Použití s připojením k ventilačnímu kanálu 173 3.4.2 Použití bez připojení k ventilačnímu kanálu 173 3.5 Připojení k ventilačnímu kanálu 173 3.5.1 Systém na prevenci zpětného toku (N-RV) 173

4 Obsluha spotřebiče 174-175

Důležité pokyny pro bezpečnost a ochranu životního prostředí

1.1 Všeobecná bezpečnost

• Instalační a opravárenské úkony vždy svěřujte do rukou autorizovaného servisního technika. Výrobce nebude nést odpovědnost za škody vznikající z úkonů realizovaných neoprávněnými osobami. Tento spotřebič není určen k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými a duševními schopnostmi, případně nedostatkem zkušeností nebo znalostí. Na děti je třeba dohlížet, aby si se spotřebičem nehrály.

1.1.1 Elektrická bezpečnost

Před realizací instalace, údržby, čištění nebo opravy produkt odpojte od napájecího zdroje.

Důležité pokyny pro bezpečnost a ochranu životního prostředí

1.1.2 Produktová bezpečnost

Důležité pokyny pro bezpečnost a ochranu životního prostředí

1.1.3 Bezpečnost dětí

• Obalové materiály jsou pro děti nebezpečné. Obalové materiály uschovejte na bezpečném místě mimo dosah dětí.
• Elektrické spotřebiče jsou pro děti nebezpečné. Děti držte v bezpečné vzdálenosti od produktu. Nedovolte dětem hrát si se spotřebičem.

1.2 Určené použití

Důležité pokyny pro bezpečnost a ochranu životního prostředí

1. Interní ventilační kanál
2. Externí ventilační kanál
3. Skleněný kryt
4. Filtr (pod skleněným krytem)
5. Ovládací panel
6. Osvětlení

(obrázek 1)

	HCA 92640 BH	HCA 92640 WH	HCA 62640 W
Šírka	896 mm	896 mm	596 mm
Híbka	393 mm	393 mm	386 mm
Výška	750 mm / 1130 mm	750 mm / 1130 mm	750 mm /1080 mm
Privádzané napătie	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz
Regulária	S 3 úrovǎni	S 3 úrovǎni	S 3 úrovǎni
Výkon Žiarivky	2 x 3 W	2 x 3 W	2 x 3 W
Potrubie vžduchového vývodu	120 / 150 mm	120 / 150 mm	120 / 150 mm
Kapacita	577 m³/h	577 m³/h	537 m³/h
Výkon motora	1 x 210 W	1 x 210 W	1 x 210 W
Celkový výkon	316 W	316 W	316 W
Hmotnost netto	13 kg	13 kg	10,4 kg
Farba	Čierna	Biela	Biela

	HCA 62640 WH	HCA 62640 B	HCA 62640 BH
Šírka	596 mm	596 mm	596 mm
Híbka	386 mm	386 mm	386 mm
Výška	750 mm /1080 mm	750 mm /1080 mm	750 mm /1080 mm
Privádzané napătie	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz
Regulácia	S 3 úrovnami	S 3 úrovnami	S 3 úrovnami
Výkon Žiarivky	2 x 3 W	2 x 3 W	2 x 3 W
Potrubie vžduchového vývodu	120 / 150 mm	120 / 150 mm	120 / 150 mm
Kapacita	537 m³/h	537 m³/h	537 m³/h
Výkon motora	1 x 210 W	1 x 210 W	1 x 210 W
Celkový výkon	316 W	316 W	316 W
Hmotnost netto	10,4 kg	10,4 kg	10,4 kg
Farba	Biela	Biela	Čierna

Elektrické zapojení svěřte do rukou kvalifikovaného elektrikáře.

Spotřebič nainstalujte tak, aby byla napájecí přípojka (ze stěny, zásuvka) po instalaci snadno dostupná.

1 x Ø150 mm plastový větrací kanál

1 x Ø120/150 mm plastový adaptér pro větrací kanál

Pokud budete používat Ø120 mm trubici větracího kanálu, nainstalujte na ni Ø120 mm adaptér větracího kanálu.

(obrázek 4)

(obrázek 3b)

3.2.1 Vrtání závěsných otvorů

3.3 Montáž větracího kanálu digestoře

Před zahájením montáže větracího kanálu odpojte produkt od zdroje napájení. Osadte díly větracího kanálu z kovových plátů kolem tělesa.

Přišroubujte externí větrací kanál k připojovacím plátům externího větracího kanálu umístěným na pouzdře motoru. (obrázek 3b/7)

(obrázek 7)

Vysuňte a přišroubujte interní větrací kanál od vnějších okrajů na připojovací plát větracího kanálu, který byl připevněn ke stěně (obrázek 8).

(obrázek 8)

3.4.1 Použití s připojením k ventilačnímu kanálu

B: Záslepky bránící zpětnému průtoku

C: Plastový ventilační kanál

3.5.1 Systém na prevenci zpětného toku (N-RV)

Když je digestoř v provozu, záslepky jsou uzavřeny, aby do prostředí nepřekážely pachy a prach zvenku.

(obrázek 9)

(A): Tlačítko zapnutí/vypnutí žárovky (B): Tlačítko 1. úrovně (C): Tlačítko 2. úrovně (D): Tlačítko 3. úrovně

4.1 Digitální elektronická regulace se 3 úrovněmi

Varnou oblast můžete osvětlit stisknutím tohoto tlačítka.

Tlačítko (B): Stisknutím tohoto tlačítka můžete digestoř spustit s otáčkami na úrovni 1.

Když toto tlačítko stisknete znovu pro vypnutí spotřebiče, signalizace úrovně otáček zmizí z displeje.

Tlačítko (C): Stisknutím tohoto tlačítka můžete digestoř spustit s otáčkami na úrovni 2.

Tlačítko (D): Stisknutím tohoto tlačítka můžete digestoř spustit s otáčkami na úrovni 3.

Tento spotřebič je vybaven funkcí automatického zastavení, která umožňuje spotřebiči vyvětrat místnost po prodlouženou časovou dobu za účelem odstranění nepříjemného zápachu a výparů z místnosti po dokončení vaření. Spotřebič se po určité době automaticky zastaví. Pokud chcete aktivovat funkci automatického zastavení, stiskněte libovolné z tlačítek úrovně otáček (B, C, D) na ovládacím panelu a podržte je stisknuté po dobu 2 sekund. Aktivuje se 15minutový časovač.

1. Zámek hliníkového filtru zatlačte dopředu.
2. Poté jej mírně spusťte dolů a potáhněte dopředu. V opačném případě se filtr ohne. (obrázek 10) Po umytí a vysušení hliníkový filtr zaveďte zpět do příslušné drážky provedením uvedeného postupu v opačném pořadí kroků.

(obrázek 10)

Poznámka:

Hliníkové filtry je možné mýt i v myčce nádobí.

Chcete-li odstranit hliníkový filtr, otočením výstupků proti směru hodinových ručiček uvolněte filtr. (obrázek 11)

Namontujte nový uhlíkový filtr.

Namontujte hliníkový filtr.

(obrázek 11)
