BEDIENUNGSANLEITUNG HCA62541W BEKO

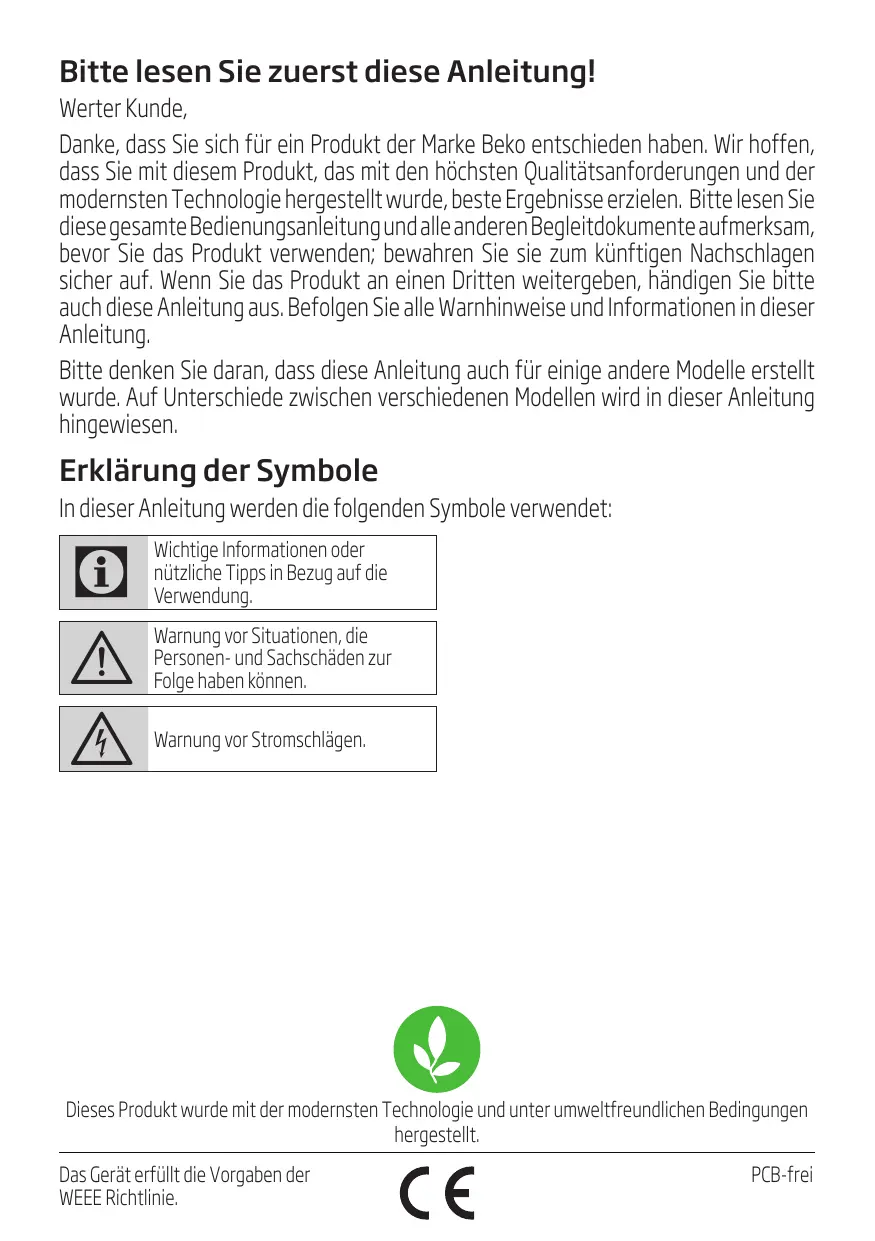

BittelesenSiezuerst这些Anleitung!

Werter Kunde,

Danke, dass Sie sich für ein Produkt der Marke Beko entschieden haben. Wir hoffen, dass Sie mit diesen Produkt, das mit den höchsten Qualitätsanforderungen und der modernsten Technologie hergestellt wurde, Beste Ergebnisse erzielen.itte lessen Sie diese gesamte Bedienungsanleitung und alle anderen Begleitdokumente aufmerksam, bevor Sie das Produkt verwenden; bewahren Sie sie zum künftigen Nachschlagen sicher auf. Wenn Sie das Produkt an einen Dritten weitergeben, handigen Sieitte auch diese Anleitung aus. Befolgen Sie alle Warnhinweise und Informationen in dieser Anleitung.

Bitte denken Sie daran, dass diese Anleitung auch für einige andere Modelle erstellt wurde. Auf Unterschiede zwischen verschiedenen Modellen wird in dieser Anleitung hingewiesen.

Erklärung der Symbole

In dieser Anleitung werden die folgenden Symbole verwendet:

i	Wichtigige Informationen oder nützliche Tipps in Bezug auf die Verwendung.
!	Warning vor Situationen, die Personen- und Sachschäden zur Folge haben können.
4	Warning vor Stromschägen.

Dieses Produkt wurde mit der modernsten Technologie und unter umweltfreundlichen Bedingungen hergestellt.

1 Wichtige Sicherheits- und Umweltanweisungen 4-7

1.1 Allgemeine Sicherheit 4
1.1.1 Elektrische Sicherheit 4
1.1.2 Produktssicherheit 5
1.1.3 Sicherheit von Kindern 6
1.2 ZweckmäBiger Gebrauch 6
1.3 Konformität mit WEEE-Richtlinie und Entsorgung von Altgeräten 7
1.4 Informationen zur Verpackung.........7

2 Technische Daten des Gerätes 8-9

3 Gerät installmenten 10-15

3.1 Installationszubehör 10
3.2 Dunstabzugshaube an der Wand installieren 11
3.2.1 LÖcher bohren 12
3.2.2 Dübelenetzen 13
3.2.3 Halteschrauben installieren 13
3.2.4 Dunstabzugshaube an die Wand hängen 13
3.3 Abzugsschacht installieren 14
3.4.1 Mit Kaminschachtanschluss verwenden 15
3.4.2 Ohne Kaminschachtanschluss verwenden 15
3.5 Kaminschachanschluss: 15
3.5.1 Rückstromsperrsystem (N-RV) 15

4 Gerät bedienen 16-17

4.1 Digitale elektronische Steuerung mit 3 Stufen 16
4.2 Energieeffiziente Benutzung: 17
4.3 Dunstabzugshaube bedieren: 17

5 Reinigung und Wartung 18-19

5.1 Aluminiumfilter 18
5.1.1 Aluminiumfilter entfernen 18
5.2.1 Aktivkohlefilter ersetzen 18
5.3 Reinigung 19

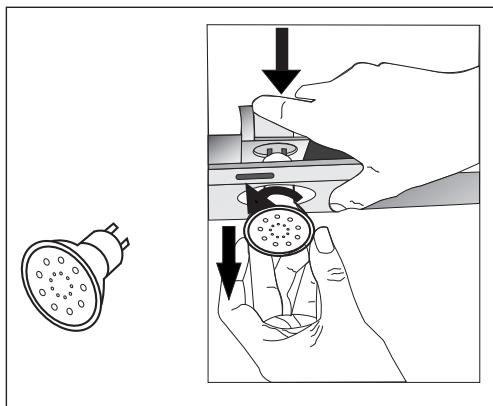

5.4 Lampen austauschen 19

01M-8848803200-0217-04
01M-8848053200-0217-04
01M-8848773200-0217-04
01M-8848063200-0217-04
01M-8848783200-0217-04
01M-8851123200-0217-04
01M-8851313200-0217-04

1

Wichtige Sicherheits- und Umweltanweisungen

Dieser Abschnitt erklart Sicherheitsanweisungen, die beim Schutz vor Personen- und Sachschäden halten. Jegliche Garantien erlösen, falls Sie diese Anweisungen nicht befolgen.

1.1 Allgemeine Sicherheit

• Lassen Sie Installations- und Reparaturarbeiten immer von autorisierten Serviceagentendurchführren. Der Hersteller übernimmt keine Haftung für Schäden in Folge von Arbeitsschritten, die von unauthorisierten Personen vorgenommen wurden.
• Dieses Gerätarf nicht von Personen (einschließlich Kindern) benutzt werden, die unter körperslichen oder geistigen Einschränkungen leiden oder denen es an der nötigen Erfahrung im Umgang mit solchen Geräten mangelt. Kinder sollenn soweit beaufsichtigt werden, dass sie nicht mit dem Gerät speilen.

1.1.1 Elektrische Sicherheit

• Trennen Sie das Produkt während Installations-, Wartungs-, Reinigungss- und Reparaturarbeiten von der Stromversorgung.
• Falls das Netzkabel beschädigt ist, muss es zur Vermeidung möglicher Gefahren vom Hersteller, Kundendienst oder einer ähnlich qualifizierten Person (idealerweise einem Elektriker) bzw. einer vom Importeur beauftragten Person ersetzt werden.
  Die Betriebsspannung beträgt 220 bis 240 Volt.
• Falls das Gerät einen Fehler aufweist, damit es erst nach Reparatur durch den autorisierten Kundendienst wieder in Betriebgenommen werden. Es besteht Stromschlaggefahr!
• Netzkabel nicht in der Höhe von Kochfeldern verlegen. Andernfalls kann das Netzkabel einen Brand verursachen, da es leicht schmilzt.
• Dunstabzugshaube niemals vor Abschluss der Installation an die Stromversorgung anschließen.
• Zur Erzielung optimaler Leistung darf der Abzug nicht länger als 4 m sein.

1

Wichtige Sicherheits- und Umweltanweisungen

Erarf nicht mehr als 2 rechtwinklige (90^) Biegungen enthalten; sein Durchmesser muss mindestens 120~mm betragen.
- Trennen Sie das Gerät vor jeglicher Handhabung der internen Teilen des Gerätes von der Stromversorgung.

1.1.2 Produktssicherheit

• Sie können ein Rohr mit einem Durchmesser von 120 oder 150 mm am Abluftanschluss der Dunstabzugshaube verwenden.
• Keine Verbindungen zu Schächen herstellen, die mit Öfen, Abluftsächten oder Kaminen mit aufsteigenden Flammen verbunden sind. Beachten Sie behörliche Richtlinien zur Ableitung von Abluft.
• Der Abstand zwischen Unterkanten der Dunstabzugshaube und Oberfläche des Ofens/Backofens damit nicht weniger als 65 cm betragen.

• Dunstabzugshaube nicht ohne Aluminiumfilter betreiben; Filter nicht entfern, während die Dunstabzugshaube in Betrieb ist.

• Lampe der Dunstabzugshaube niemals berühren, wenn sich das Gerät bereits längerere Zeit in Betrieb befindet Die Lampen können heiß sein und Verbrennungen verursichen.

• Vermeiden Sie hohe Flammen unter dem Produkt. Andernfalls kann sich im Aluminiumfilter gesammelte Partikel entzünden und einen Brand verursachen.
• Schalten Sie Kochfelder erst ein, nachdem Sie Kochgeschirr darauf auf gestellt haben. Andernfalls kann die steigende Temperatur bestimmte Teile Ihrches Produktes verformen.
• Schalten Sie die Kochfelder ab, bevor Sie das Kochgeschirr herunternehmen.
• Vermeiden Sie entflammbare Materialien unter der Dunstabzugshaube.
• Öl kann sich beim Braten entzünden. Achten Sie dazu besonders auf Kleidung und Vorhänge.
• Lassen Sie das Kochgerät niemals unbeaufsichtigt, während Sie braten; erhitztes Öl kann Feuer fangen.

1

Wichtige Sicherheits- und Umweltanweisungen

• Falls die Dunstabzugshaube nicht in den angegebenen Intervallen gereinigt wird, besteht Brandgebung.
• Seien Sie bei der Reinigung der Dunstabzugshaube extrem vorsichtig, tragen Sie Handschuhe.
• Zur Steigerung der Saugleistung empfehlen wir Ihnen, das Geräte eine Minute vor Beginn des Kochens oder Bratens in Betrieb zunehmen. Dadurch erhalten Sie eine kontinuierliche und stabile Saugleistung, sobald Kuchen-dünste entstehen.
• Dunstabzugshaube nach Abschluss des Kochens oder Bratens 15 Minuten weiterlaufen setzen, damit Kuchendünste entfernt werden.
• Achten Sie bei Benutzung der Dunstabzugshaube - insbesondere in Verbindung mit Gasherden - auf eine ausreichende Frischluftzufuhr.

• Achten Sie darauf, das Gerät nicht an Abzugsschächte anzuschlieben, die von nicht elektrischen Geräten verwendet werden. (Bsp.: Heizungsschacht)

• Wenn ein nicht elektrisch betriebenes Gerät gleichzeitig gemeinsam mit der Dunstabzugshaube in einer Umgebung verwendet wird, damit der Unterdruck im Raum maximal 0,4 mbar betragen, damit die Dunstabzugshaube die Abluft des anderen Gerätes nicht in den Raum saugt.

1.1.3 Sicherheit von Kindern

• Verpackungsmaterialien können für Kinder gefährlich sein. Bewahren Sie Verpackungsmaterialien an einem sicheren Ort außerhalb der Reichweite von Kindern auf.
• Elektrische Geräte können für Kinder gefährlich sein. Halten Sie Kinder stets vom Produkt fern. Verbieten Sie Kindern, mit dem Gerät zu speilen.

1.2 Zweckmäßiger Gebrauch

• Dieses Gerät ist für den privaten Gebrauch bestimmt. Es eignet sich nicht zumCOMMERZellen Einsatz undarf nicht zweckentfremdet verwendet werden.

1

Wichtige Sicherheits- und Umweltanweisungen

• Der Hersteller haftet nicht für Schäden aufgrund von unsachgemäßer Benutzung oder Handhabung.
  Die Betriebslebenszeit des Gerätes beträgt 10 Jahre. Dies ist der Verfügbarkeitszeitaum von Ersatzteilen, damit das Produkt richtig Funktioniert.

1.3 Konformität mit WEE-Richtlinie und Entsorgung von Altgeräten

Dieses Produkt enthalt keine der in der vom türkischen Ministerium für Umwelt und Urbanisierung ausgestellten Richtlinie zur Beschränkung der Verwendung bestimmer gefährlicher

Stoffe in Elektro- und Elektronikgeräten (WEEE) beschrieben genfählichen oder verbotenen Materialien.

Das Gerät erfoldt die Vorgaben der WEEE-Richtlinie.

Dieses Produkt wurde aus hochwertigen Teilen und Materialien hergestellt, die wiederverwendet werden konnen und zum Recycling geeignet sind. Deshalbarf das Gerät am Ende seiner Einsatzzeit nicht mit dem normalen Hausmüll entsorgt werden.

Geben Sie das Gerät bei einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten ab.itte informieren Sie sich bei ihren örtlichen Behörden nach Sammelstellen in ihrer Höhe.Durch das Recycling von Altgeräten halten Sie beim Schutz von Umwelt und natürlichen Rohstoffen.

1.4 Informationen zur Verpackung

Ni-MH

Die Produktverpackung besteht gemäß der nationalen Gesetzgebung aus recyclungfähigen Materialien. Entsorgen Sie Verpackungsabfälle nicht gemeinsam

mit dem Hausmüll oder anderen Abfallen; bringen Sie sie zu von der örtlichen Behörde ausgewiesen den Verpackungssammelstellen.

2 Technische Daten des Gerätes

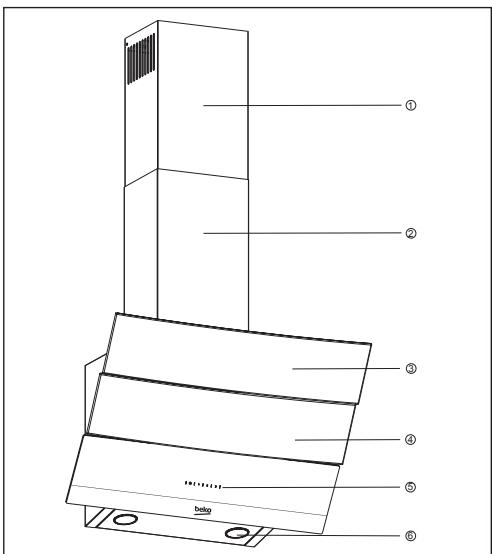

1. Internes Rohr
2. Externes Rohr
3. Glasabdeckung
4. Filter (unter der Glasabdeckung)
5. Bedienfeld
6. Beleuchtung

(Abbildung 1)

	HCA 92640 BH	HCA 92640 WH	HCA 62640 W
Breite	896 mm	896 mm	596 mm
Tiefe	393 mm	393 mm	386 mm
Höhe	750 mm / 1130 mm	750 mm / 1130 mm	750 mm /1080 mm
Betriebsspannung	220 - 240 V Wechselspan- nung, 50 Hz	220 - 240 V Wechselspan- nung, 50 Hz	220 - 240 V Wechselspan- nung, 50 Hz
Steuerung	Mit 3 Stufen	Mit 3 Stufen	Mit 3 Stufen
Lampenleistung	2 x 3 W	2 x 3 W	2 x 3 W
Abluftrohr	120 / 150 mm	120 / 150 mm	120 / 150 mm
Kapazität	577 m³/h	577 m³/h	537 m³/h
Motorleistung	1 x 210 W	1 x 210 W	1 x 210 W
Gesamtleistung	316 W	316 W	316 W
Nettogewicht	13 kg	13 kg	10,4 kg
Farbe	Schwarz	Weiß	Weiß

Die an Produktetiketten oder in der mitgelieferten Dokumentation angegebenen Werte werden unter Laborbedingungen unter Einhaltung relevanter Standards ermittelt. Diese Werte können je nach Einsatzumgebung und Nutzungseise des Gerätes variieren.

2 Technische Daten des Gerätes

	HCA 62640 WH	HCA 62640 B	HCA 62640 BH
Breite	596 mm	596 mm	596 mm
Tiefe	386 mm	386 mm	386 mm
Höhe	750 mm /1080 mm	750 mm /1080 mm	750 mm /1080 mm
Betriebsspannung	220 - 240 V Wechselspan- nung, 50 Hz	220 - 240 V Wechselspan- nung, 50 Hz	220 - 240 V Wechsels- pannung, 50 Hz
Steuerung	Mit 3 Stufen	Mit 3 Stufen	Mit 3 Stufen
Lampenleistung	2 x 3 W	2 x 3 W	2 x 3 W
Abluftrohr	120 / 150 mm	120 / 150 mm	120 / 150 mm
Kapazität	537 m³/h	537 m³/h	537 m³/h
Motorleistung	1 x 210 W	1 x 210 W	1 x 210 W
Gesamtleistung	316 W	316 W	316 W
Nettogewicht	10,4 kg	10,4 kg	10,4 kg
Farbe	Weiß	Weiß	Schwarz

3 Gerät installmenten

Zur Installation der Dunstabzugshaube wenden Sie sichitte an das nachstgelegene autorisierte Kundencenter.

*Vorbereitung von Installationsort sowie Elektroinstallation des Produktes liegen in der Verantwortung des Kunden.

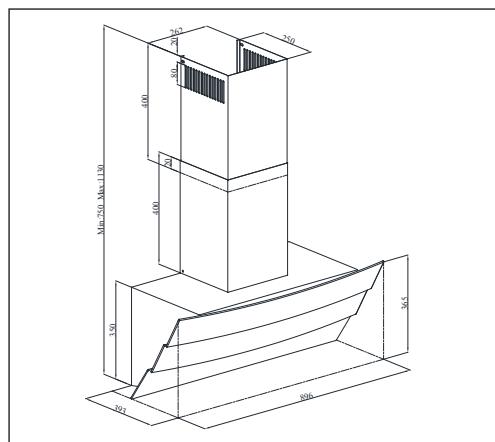

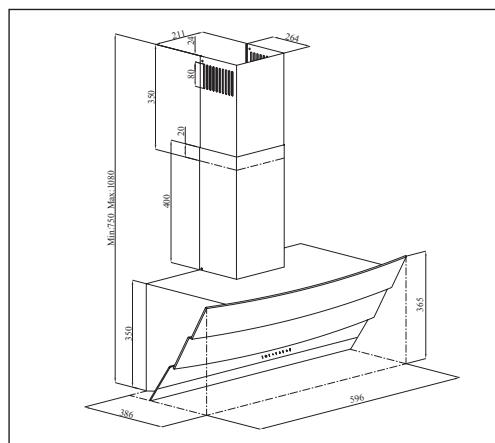

(Abbildung 2)

Der Abstand zwischen der Unterseite der Haube und der Oberseite des Herds sollte mindestens 65cm betragen.

Der elektrische Anschluss sollte von einem qualifizierten Elektriker durchgeführt werden.

Installieren Sie Ihr Gerät so, dass der elektrische Anschluss (Stecker, Steckdose) nach der Installation kein zugänglich ist.

Alle Abmessungen sind in mm angegeben.

3.1 Installationszubehör

1 x Abzugsanschlussplatte

1x Kunststoffabzug (0 150 mm)

1x Kunststoffabzugadapter (0 120/150 mm)

3 Gerät installmenten

Nachstehendfinden Sie diezurVorbereitungdes Installationsstandortesbenöttigen Informationen.

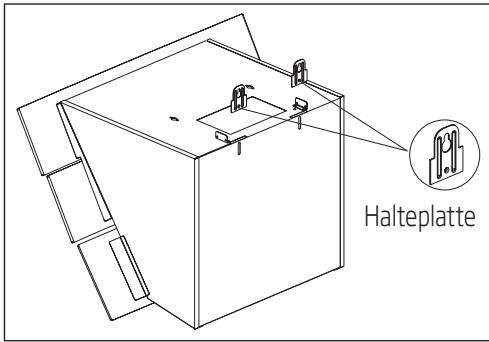

3.2 Dunstabzugshaube an der Wand installieren

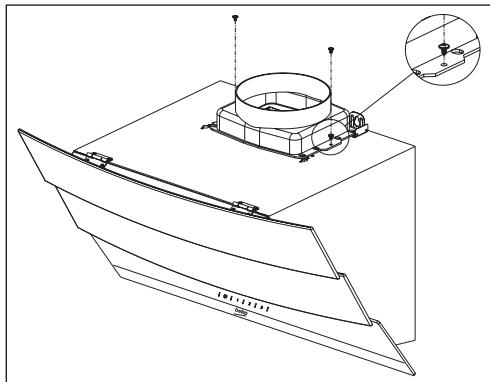

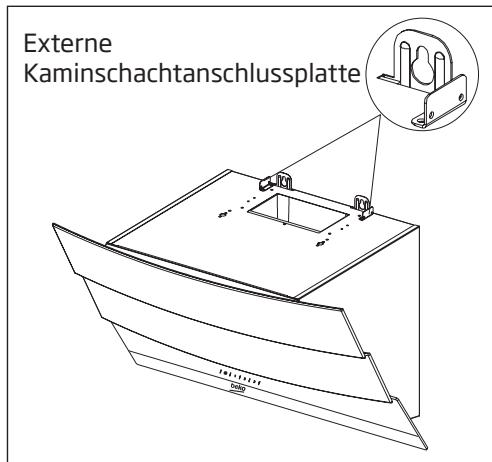

Zum Installieren der Dunstabzugshaube an der Wand die Schrauben der Halteplatten am Motergehause losen und die Platten nach obenziehen. AnschlieBend die Schrauben der Halteplatten festziehen. (Abbildung 3a).

(Abbildung 3a)

(Abbildung 3b)

Befestigen Sie den Kunststoffrohradapter mit einem Durchmesser von 150 mm mit Schrauben (3,5 x 9,5) aus dem Installationszubehör an der Oberseite des Gehäuses (Abbildung 4).

Falls Sie das Abzugsrohr mit einem Durchmesser von 120 mm verwenden, installmenten Sie den 120-mm-Rohradapter daran.

(Abbildung 4)

3 Gerät installmenten

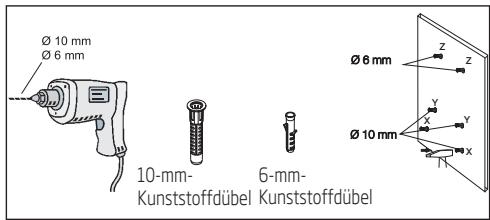

3.2.1 Löcher bohren

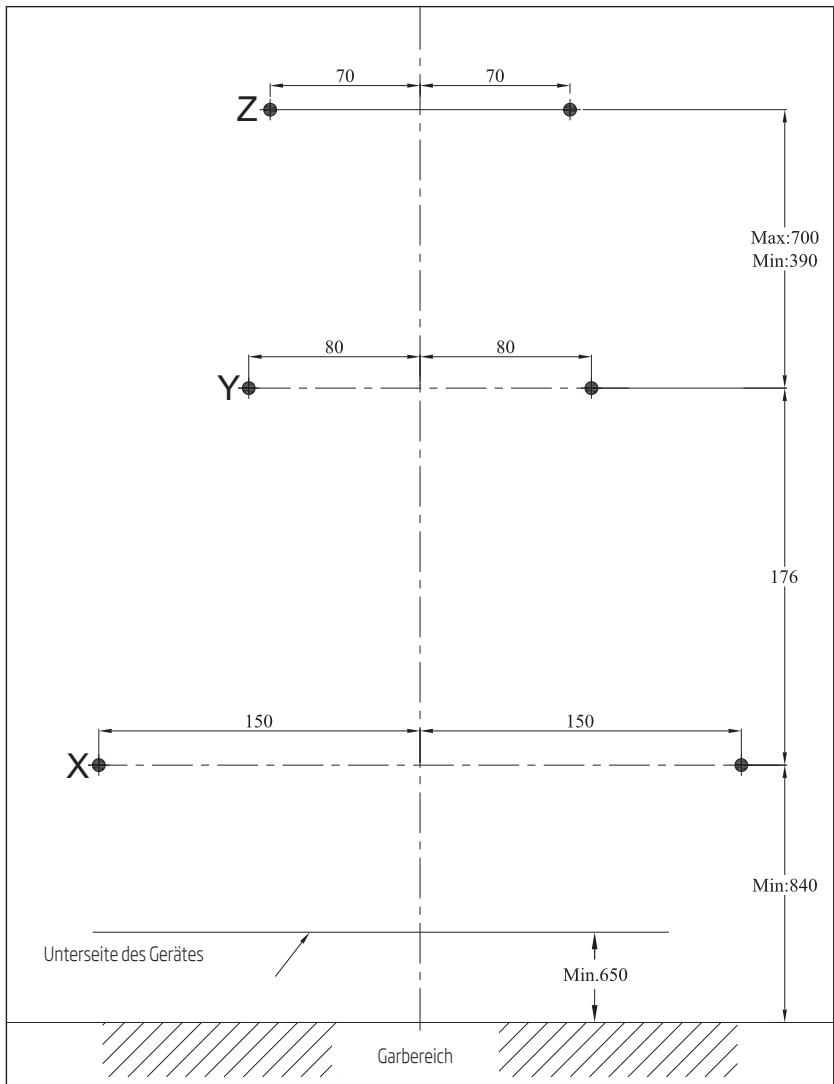

Bringen Sie die Installationsschablone am Installationsort der Dunstabzugshaube an. Bohren Sie an den mit (X,Y) (Abbildung 5) markierten Punkten mit einem 10-mm-Bohrer und an den mit (Z) (Abbildung 5) markierten Punkten mit einem 6-mm-Bohrer.

(Abbildung 5)

3 Gerätinstallieren

3.2.2 Dübel einsetzen

Schlagen Sie die 10-mm-Dübel (X, Y) mit einem Hammer in die für die Halteschrauben gebohrten Löscher. Schlagen Sie zwei 6-mm-Dübel (Z) mit einem Hammer in die für die externe Kaminschachtanschlussplatte mit einem 6-mm-Bohrer gebohrten Löscher. (Abbildung 5)

3.2.3 Halteschrauben installieren

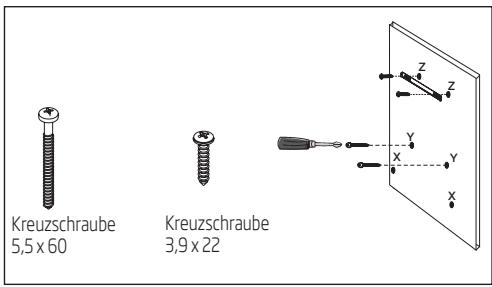

Drehen Sie die Halteschrauben (5,5 x 60) in die 10-mm-Dübeln (Y), die Sie mit einem Hammer in die Wand geschlagen haben. Zwischen Schraubkopf und Wand muss ein Abstand von 5 mm eingehalten werden. (Abbildung 6)

Befestigen Sie die interne

Kaminschachtanschlussplatte mit Schrauben (Ø 3,9 x 22) an den 6-mm-Dübeln (Z) in der Wand.

(Abbildung 6)

(Abbildung 6)

3.2.4 Dunstabzugshaube an die Wand hangen

• Hängen Sie die Dunstabzugshaube in die Schrauben ein, die Sie in den Y-Löchern installiert haben.
• Öffnen Sie das seitliche Saugfenster der Dunstabzugshaube, indem Sie es zu sichziehen. Installieren Sie die Schrauben (5,5 x 60) zur Festigung des Gerätes in den Lächern X an der Innenseite.

3 Gerät installmenten

3.3 Abzugsschacht installieren

Trennen Sie das Produkt vor dem Kaminschachtanschluss von der Stromversorgung. Bringen Sie die Blechabzugsteile rund um das Gehäuse an.

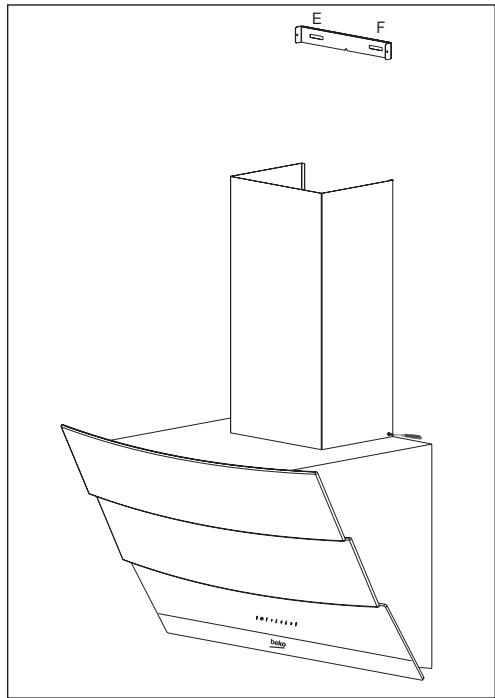

Schrauben Sie den externen Abzugsschacht an die externen Kaminschachtanschlussplatten am Motorgehause. (Abbildung 3b / 7)

(Abbildung 7)

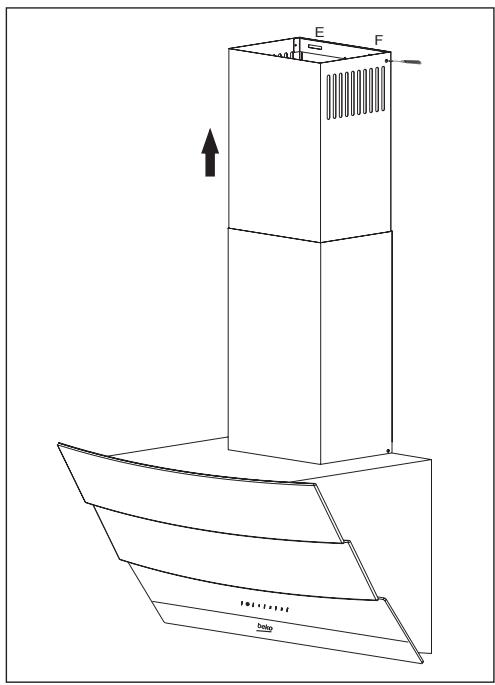

Verlängern und Schrauben Sie den internen Abzugsschacht von seinen Außenkanten an die Kaminschachtanschlussplatte, die an der Wand befestigt wurde (Abbildung 8).

(Abbildung 8)

3.4.1 Mit Kaminschachtanschluss verwenden

Die Dūnste werden durch das Abluftanschlussrohr entfernt, das am Anschlusskopf an der Dunstabzugshaube befestigt wird.
- Der Durchmesser des Abluftanschlussrohrs sollte dem des Anschlussrings entsprechen. Damit die Luft bei horizontalen Arrangements problemlos aus dem Raum entfernt werden kann, sollte das Rohr weniger nach oben geneigt sein (etwa 10^ ).

3.4.2 Ohne Kaminschachtanschluss verwenden

Die Luft wird durch den Aktivkohlefilter geeinigt und in den Raum zurückgegeben. Der Aktivkohlefilter wird benutzt, wenn kein Abzugsschacht im Haus vorhanden ist.
- Falls die Dunstabzugshaube ohne Kaminschachtanschluss verwendet wird, entfernen Sie die Umleiter im Rohradapter.

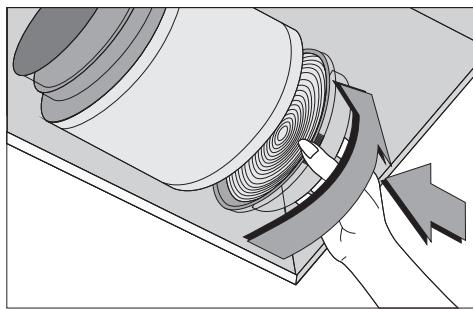

- Entfernen Sie den Aluminiumfilter. Installieren Sie den Aktivkohlefilter, indem Sie den Aktivkohlefilter am Kunststoffeil an beiden Seiten des Lüftergehäuses zentrierten und an den Nasen befestigen. Befestigen Sie den Filter durch Drehen der Nasen nach rechts oder links.
- Setzen Sie den Aluminiumfilter ein.

3.5 Kaminschachanschluss:

Platzieren Sie den mit der Dunstabzugshaube geleiferten Adapter im Luftloch im oberen Bereich der Dunstabzugshaube. Besorgen Sie ein Rohr mit einem Durchmesser von 120/150 mm. Verbinden Sie ein Ende des Rohrs mit dem Adapter und das andere Ende mit dem Abzugsschacht.

Stellen Sie sicher, dass diese beiden Verbindungen so fest sind, dass sie nicht verrutschen, wenn die Dunstabzugshaube bei maximaler Geschwindigkeit arbeitet.

Prufen Sie, ob die Klappen im Abzugsschacht arbeiten, wenn sie mit der Klemme festgezogen sind. Bringen Sie das Abluftanschlussrohr am Adapter an. Wenn Sie das Abluftanschlussrohr im Adapter befestigen, wird keine Luft angesaugt, da die Klappen zur Vermeidung eines Rückstroms geschlossen bleiben.

Es sollen den keine Anschlusse an Kaminschächte durchgefuhrt werden, die mit Öfen oder Abluftsächten verbunden sind. Stellen Sie keine Verbindungen zu solchen Kaminschächten her. Der Rohranschluss muss möglichst kurz sein und eine minimale Anzahl an Biegungen aufweisen.

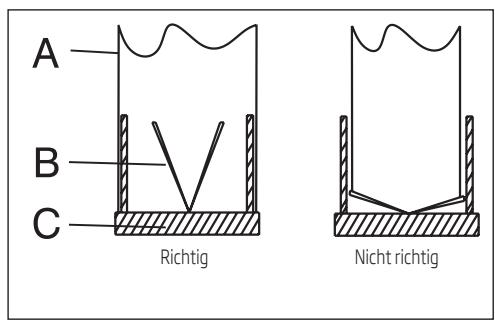

A: Abluftrohr

B: Klappen, die Rückstrom verhindern

C: Kunststoffrohr

3.5.1 Rückstromsperrsystem (N-RV)

Wenn sich die Dunstabzugshaube in Betrieb befindet, werden die Klappen geschlossen, damit Gerüche und Staub nicht von außen in die Umgebung gelangen können.

(Abbildung 9)

(Abbildung 9)

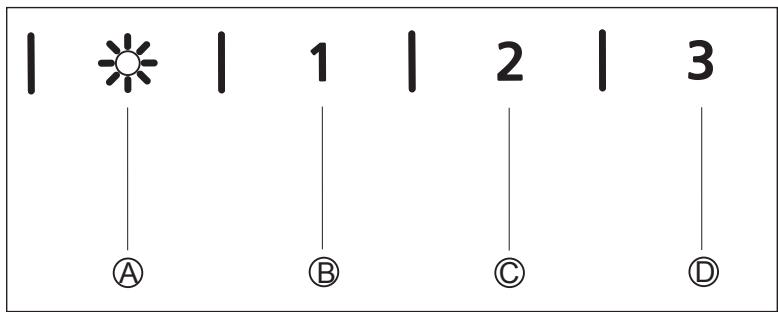

(A): Taste Licht ein / aus
(B):Taste 1.Stufe
(C):Taste 2.Stufe
(D):Taste 3.Stufe

4.1 Digitale elektronische Steuerung mit 3 Stufen

Taste Licht ein/aus (A) : Mit dieser Taste können Sie den Garbereich beleuchten.

Taste (B): Mit dieser Tastes können Sie Ihr Dunstabzugshaube bei Geschwindigkeitsstufe 1 starten.

Wenn Sie diese Taste zum Abschalten des Gerätes noch einmal drücken, verschwindet die Anzeige der Geschwindigkeitsstufe im Display.

Taste (C): Mit dieser Taste können Sie ihre Dunstabzugshaube bei Geschwindigkeitsstufe 2 starten.

Wenn Sie diese Taste zum Abschalten des Gerätes noch einmal drücken, verschwindet die Anzeige der Geschwindigkeitsstufe im Display.

Taste (D): Mit dieser Tastes können Sie ihre Dunstabzugshaube bei Geschwindigkeitsstufe 3 starten.

Wenn Sie diese Taste zum Abschalten des Gerätes noch einmal drücken, verschwindet die Anzeige der Geschwindigkeitsstufe im Display.

Auto-Stopp in 15 Minutes:

Dieses Gerät ist mit einer Auto-Stopp-Funktion ausgestattet, die es dem Gerät ermöglicht, den Raum über eine zusätzliche Zeitspanne zu belüften und unangenehme Gerüche sowie Dünsten nach dem Kochen zu beseitigen. Das Gerät stoppt nach einem bestimmten Zeitraum automatisch.

HaltenSiezumAktivierenderAuto-Stopp-Funktion
eine beliebige Geschwindigkeitseinstelltaste (B, C, D) am Bedienfeld länger als 2 Sekunden gedrucht. Ein Timer mit 15 Minuten wird aktiviert.

Wenn Sie dieselbe Geschwindigkeitstaste bei aktiver Auto-Stopp-Funktion erneut drücken, wird die Funktion deaktiviert und das Gerät stellt den Betrieb ein.

Wenn Sie eine andere Geschwindigkeitsstufe wahlen, wird diese Funktion deaktiviert.

Falls Sie möchten, dass Ihr Gerät automatisch stoppt, müssen Sie die Auto-Stopp-Funktion wieder aktivieren.

Regelmäßige Reinigung der Metallfilter:

Filter müssen je nach Nutzungsfrequenz etwas alle 60 Betriebsstunden oder alle 4 Wochen gereinigt werden.

4.2 Energieeffiziente Benutzung:

• Vermeiden Sie unnötigen Energieverbrauch, indem Sie bei Verwendung der Dunstabzugshaube die Geschwindigkeitsstufe entsprechend der Geruchs- und Dunstintensität anpassen.
• Unter normalen Bedingungen sollen Die die geringen Geschwindigkeitsstufen (1 bis 2) und bei intensiven Gerüchen und Dämpfen die hohe Geschwindigkeit (3) verwenden.
  Die Lampen an der Dunstabzugshaube dien der Beleuchtung des Garbereichs.

Ihr Einsatz zur Beleuchtung der Umgebung/Küche führt zu unnöttigem Energierverbrauch und unangemessener Beleuchtung.

4.3 Dunstabzugshaube bedieren:

Die Dunstabzugshaube ist mit einem Motor mit verschiedene Geschwindigkeitsstufen ausgestattet.
- Zur Erzielung besserer Leistung sollen den Sie unter normalen Bedingungen die geringen Geschwindigkeiten und bei intensiven Gerüchen und Dämpfen die hohe Geschwindigkeit verwenden.
- Sie können die Dunstabzugshaube durch Betätigung der gewünschten Geschwindigkeitseinstelltaste (B, C, D) in Betriebnehmen.
- Sie können den Garbereich mit der Lichttaste beleuchten. (A)

5 Reinigung und Wartung

Denken Sie daran, vor Reinigungs- und Wartungsarbeitenden den Netzstecker zuziehen, den Hauptschalter zu deaktivieren oder die Sicherung der Dunstabzugshaube rauszunehmen.

5.1 Aluminiumfilter

Dieser Filter fängt Ölpartikel in der Luft auf. Es wird empfohlen, den Filter bei normalem Gebrauch jeder Monat zu reinigen. Entfernen Sie dazu zunachst die Aluminiumfilter. Filter mit Flüssigreiner waschen und mit Wasser abspullen; anschließend nach dem Trocknen wieder installieren. Aluminiumfilter konnen sich durch regelmäßiges Waschen verfüllen; dies ist normal und bedeutet nicht, dass Sie sie wechseln müssen.

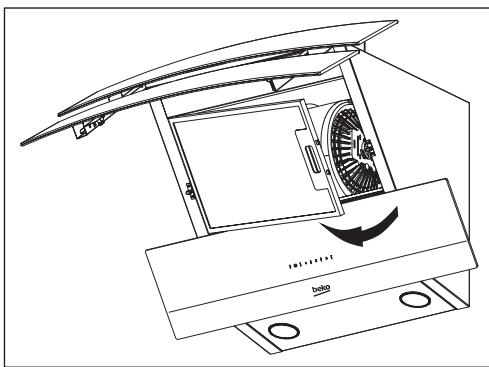

5.1.1 Aluminiumfilter entfernen

1. Riegel des Aluminiumfilters nach vorne drücken.
2. Dann leicht absenken und nach vorneziehen. Andernfalls konnten Sie den Filter biegen. (Abbildung 10) Nach Waschen und Trocknen des Aluminiumfilters setzen Sieihn wieder in seinen Schlitz ein, indem Sie die obigen Schritte in umgekehrter Reihenfolge befolgen.

(Abbildung 10)

Hinweis:

Aluminiumfilter können auch im Geschirrspulergereinigt werden.

Aktivkohlefilter (Verwendung ohne Abzugsschacht)

Dieser Filter entfernt Kuchengerüche. Falls kein Abzugsschacht verwendet werden kann, filtert er die in der Küche zirkulierte Luft. Der Aktivkohlefilter Ihres Gerätes setzt sich je nach Häufigkeit der Bentuzung, Zubereitungsstil und Reinigungssinterval der Aluminiumfilter mit der Zeit zu.

Achtung!

Aktivkohlefilter)dürfen unter keinen Umständen gereinigt werden.

Sie können Aktivkohlefilter bei von Beko autorisierten Kundendiensten erhalten.

5.2.1 Aktivkohlefilter ersetzen

Aluminiumfilter entfernen. (Abbildung 10)
- Nasen zum Entfernen des Aktivkohlefilters gegen den Uhrzeigersinn drehen und Filter entriegeln. (Abbildung 11)
- Neuen Aktivkohlefilter installieren.
Aluminiumfilter einsetzen.

(Abbildung 11)

Geruchsfilter enthalten Aktivkohle.

Sie müssen regelmäßig etwas alle 6 Monate erneuert werden.

Aluminiumfilter müssen unabhängig von der Verwendung eines Aktivkohlefilters immer installiert sein.

5 Reinigung und Wartung

Nehmen Sie Ihr Gerät nicht ohne eingesetzten Aluminiumfilter in Betrieb. Die Verwendung mit Aktivkohlefilter verringgert die Saugleistung des Gerätes.

5.3 Reinigung

Keinesfalls vergessen, die Dunstabzugshaube direkt nach dem Braten zu reinigen.

AuBenseite der Dunstabzugshaube mit einem mit flüssigem Reinigungsmittel angefeuchteten Tuch reinigen.

Zur Reinigung niemals scheuernde oder kratzen de Reiniger verwenden.

Be der Reinigung mit handelsüblichen Mitteln gegen hartnäckiges Fett etc. die Warnhinweise am Produkt beachten. Zur Vermeidung von Kratzern an Gehäsen aus gebursteten Stahl in Richtung der Bürstenspuren wischen.

Zur Währung der Oberflächenqualität Ihres Produkttes keine Reinigungsmittel verwenden, die Chlorwasserstoffe, Bleichmittel oder Scheuerpulver enthalten. Für Edelstahloberflächen ein mit Seifenwasser oder speziellem Edelstahl-Reinigungsspray angefeuchtetes Tuch verwenden. Schutzfolie vom Gerät entfernen.

Achtung!

Wenn Sie die Anweisungen zur Reinigung und Auswechselung der Filter ihrer Dunstabzugshaube nicht einhalten, können Brände entstehen.

Falls das Gerät transportiert werden muss:

• Originalverpackung des Gerätes aufbewahren. Gerät mit der Originalverpackung transportieren und Transportmarkierungen an der Verpackung befolgen.

Falls die Originalverpackung nicht mehr vorhanden ist:

• Platzieren Sie keine Gegenstände auf der Dunstabzugshaube.

• Schützen Sie die Außenseite vor StoBeinwirkungen.

• Verpacken Sie das Gerät so, dass es während des Transports nicht beschädigt wird.

5.4 Lampen austauschen

Dunstabzugshaube von der Stromversorgung trennen.

Dieses Gerät ist mit 3 W-Halogenlampen ausge-stattet.

Zum Ausweiseln der Halogenlampen lös den Sie diese, indem Sie sie von der Rückseite der Lampenhalterung nach halten drücken. AnschlieBend um eine viertel Umdrehung gegen den Uhrzeigersinn drehen und herausnehmer.

Befolgen Sie zum Einsetzen neuer Lampen die obigen Schritte in umgekehrter Reihenfolge.

Hinweis:

Lampen erhalten Sie beim autorisierten Kundendienst.

1.1.1 Elektrische veiligkeit

1.1.2 Productveiligung

1.1.3 Kinderveiligigkeit
