Rodzaj produktu	Okap kuchenny
Marka	BEKO
Model	HCA62541W
Szerokość	596 mm
Głębokość	386 mm
Wysokość	750 mm / 1080 mm (rozszerzany)
Masa netto	10,4 kg
Napięcie zasilania	220-240 V, 50 Hz
Moc całkowita	316 W
Moc silnika	210 W
Oświetlenie	2 x 3 W (żarówki halogenowe)
Poziomy prędkości	3 (sterowanie elektroniczne)
Wydajność ssania	537 m³/h
Średnica wylotu powietrza	120 mm lub 150 mm
Filtry	Filtr aluminiowy zmywalny, filtr węglowy (opcjonalny)
Czyszczenie filtra aluminiowego	Co 60 godzin lub 4 tygodnie, można myć w zmywarce
Wymiana filtra węglowego	Co około 6 miesięcy
Minimalna odległość od płyty grzejnej	65 cm
Funkcja automatycznego wyłączania	Tak, 15 minut
Urządzenie zapobiegające cofaniu się powietrza	Tak (N-RV)
Zastosowanie	Z odsysaniem na zewnątrz lub w obiegu zamkniętym (filtr węglowy)
Części zamienne	Dostępne przez 10 lat po zakupie

Często zadawane pytania - HCA62541W BEKO

Jaka jest minimalna wysokość montażu okapu?

Odległość między dolną powierzchnią okapu a górną powierzchnią kuchenki powinna wynosić co najmniej 65 cm.

Jak wyczyścić filtr aluminiowy?

Zdejmij filtr, przesuwając zatrzask do przodu i opuszczając go. Umyj go płynnym detergentem, spłucz i osusz. Można go również myć w zmywarce. Czyść go co 60 godzin pracy lub co 4 tygodnie.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymieniać co około 6 miesięcy. Nie nadaje się do mycia. Filtry można uzyskać u autoryzowanych serwisantów BEKO.

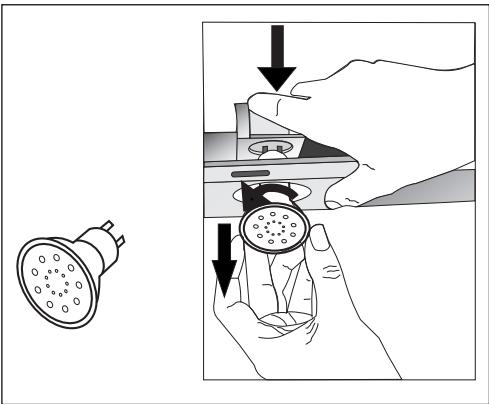

Jak wymienić żarówki?

Odłącz urządzenie. Naciśnij żarówkę w dół z tyłu oprawki, aby ją poluzować, a następnie obróć ją o 1/4 obrotu w kierunku przeciwnym do ruchu wskazówek zegara i wyjmij. Żarówki to halogeny 3 W.

Czy okap może pracować bez odprowadzania na zewnątrz?

Tak, w trybie recyrkulacji z filtrem węglowym. Powietrze jest filtrowane i zawracane do pomieszczenia. W tym przypadku konieczny jest filtr węglowy.

Jak włączyć automatyczne wyłączanie?

Naciśnij jeden z przycisków prędkości (B, C, D) przez ponad 2 sekundy. Timer pokaże 15 minut, a okap automatycznie wyłączy się po tym czasie.

Jakiej średnicy rury odprowadzającej użyć?

Okap akceptuje rury o średnicy 120 mm lub 150 mm. Użyj dołączonego adaptera.

Co zrobić w przypadku awarii?

Odłącz urządzenie i skontaktuj się z autoryzowanym serwisantem. Nie próbuj naprawiać samodzielnie.

Jak efektywnie korzystać z energii?

Używaj niskich prędkości (1-2) do normalnego gotowania i wysokiej prędkości (3) do intensywnych zapachów i pary. Wskaźniki oświetlają tylko strefę gotowania.

Czy filtry aluminiowe można myć?

Tak, można je myć w zmywarce lub ręcznie łagodnym detergentem. Odbarwienie jest normalne i nie wpływa na ich działanie.

INSTRUKCJA OBSŁUGI HCA62541W BEKO

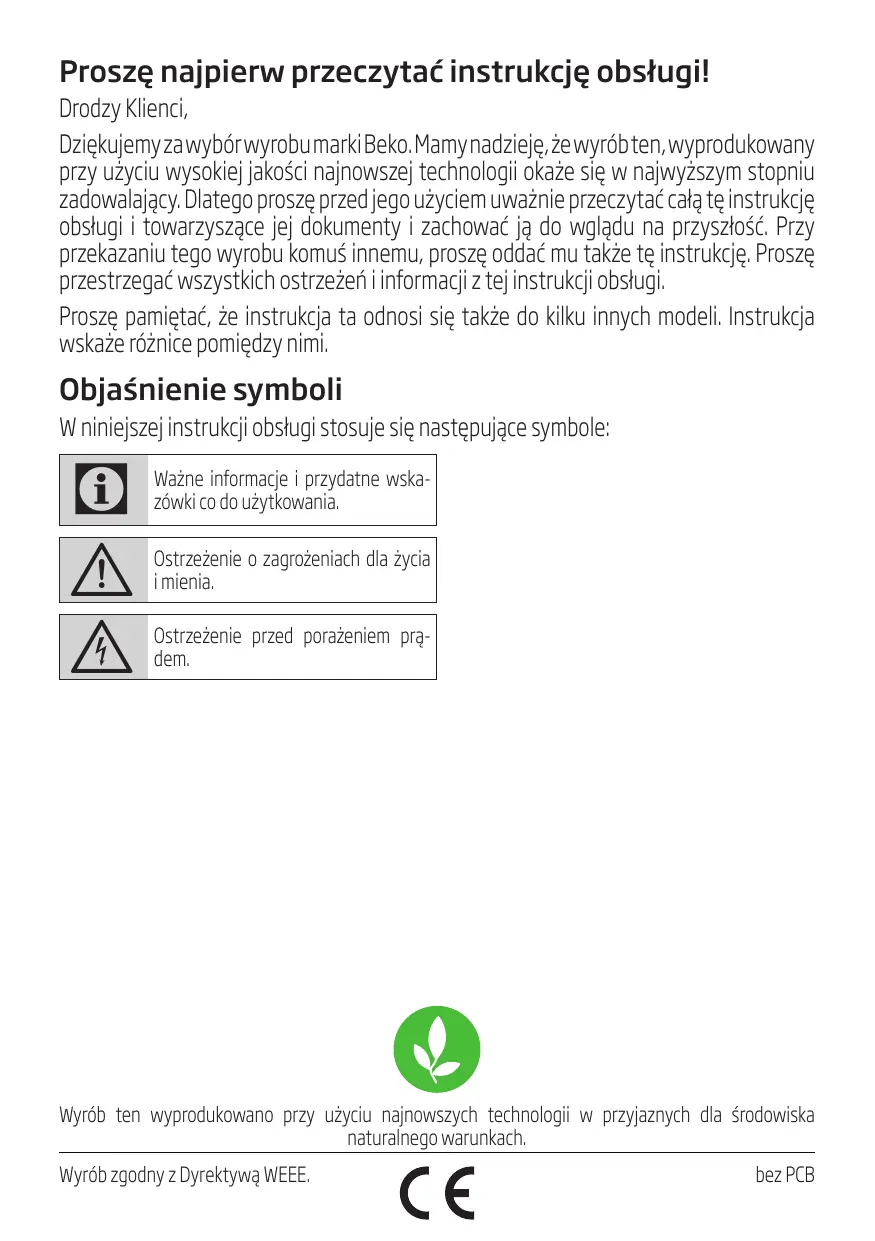

Drodzy Klienci,

Dziękujemy za wybór wyrobu marki Beko. Mamy nadzieję, że wyrób ten, wyprodukowany przy użyciu wysokiej jakości najnowszej technologii, okaże się w najwyższym stopniu zadowalający. Dlatego prosimy o uważne przeczytanie całej tej instrukcji obsługi i towarzyszących jej dokumentów oraz zachowanie jej do wglądu na przyszłość. Przy przekazywaniu tego wyrobu komuś innemu, prosimy oddać mu także tę instrukcję. Prosimy przestrzegać wszystkich ostrzeżeń i informacji z tej instrukcji obsługi.

Prosimy pamiętać, że instrukcja ta odnosi się do kilku innych modeli. Instrukcja wskazuje różnice pomiędzy nimi.

Objaśnienie symboli

W niniejszej instrukcji obsługi stosuje się następujące symbole:

Ważne informacje i przydatne wskazówki co do użytkowania.

Ostrzeżenie o zagrożeniach dla życia i mienia.

Ostrzeżenie przed porażeniem prądem.

Wyrób ten wyprodukowano przy użyciu najnowszych technologii w przyjaznych dla środowiska naturalnego warunkach.

1 Ważne instrukcje zachowania bezpieczeństwa i ochrony środowiska naturalnego 75-78

1.1 Bezpieczeństwo: Ogólne zasady 75 1.1.1 Bezpieczeństwo: Elektryczność 75 1.1.2 Bezpieczeństwo: Wyrób 76 1.1.3 Bezpieczeństwo: Dzieci 77 1.2 Przeznaczenie 77 1.3 Zgodność z Dyrektywą WEEE i pozbywanie się zużytych wyrobów 77 1.4 Informacja o opakowaniu 78

2 Dane techniczne okapu 79-80

3 Montaż okapu 81-86

3.1 Akcesoria do montażu 81 3.2 Montaż okapu na ścianie 82 3.2.1 Wiercenie otworów na wieszaki 83 3.2.2 Mocowanie kołków rozporowych 84 3.2.3 Zakładanie śrub wieszaków 84 3.2.4 Wieszanie okapu na ścianie 84 3.3 Montaż komina okapu 85 3.4.1 Montaż z wylotem do przewodu kominowego 86 3.4.2 Montaż bez wylotu do przewodu kominowego 86 3.5 Wylot do przewodu kominowego 86 3.5.1 System zapobiegania cofaniu powietrza (N-RV) 86

4 Obsługa okapu 87-88

4.1 Elektroniczne, cyfrowe sterowanie 3-poziomowe 87 4.2 Użytkowanie energooszczędne: 88 4.3 Obsługa okapu: 88

5 Czyszczenie i konserwacja 89

5.1 Filtr aluminiowy 89 5.1.1 Wyjmowanie filtrów aluminiowych .....89 5.2.1 Wymiana filtrów węglowych .....89 5.3 Czyszczenie 90 5.4 Wymiana lamp. 90

Ważne instrukcje zachowania bezpieczeństwa i ochrony środowiska naturalnego

Rozdział ten zawiera instrukcje zachowania bezpieczeństwa, które pomogą chronić Cię przed zagrożeniem obrażeniami ciała lub szkodami w mieniu. Niestosowanie się do tych instrukcji powoduje unieważnienie wszystkich gwarancji.

1.1 Bezpieczeństwo: Ogólne zasady

• Wszystkie prace montażowe i naprawy należy powierzać Autoryzowanemu Agentowi Serwisowemu. Producent nie ponosi odpowiedzialności za szkody wynikające z działań osób nieuprawnionych.
• Urządzenie to nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, czuciowej i psychicznej, niedoświadczone i nieumiejętne. Należy zawsze uważać na dzieci, aby nie bawiły się tym urządzeniem.

1.1.1 Bezpieczeństwo: Elektryczność

• Odłączaj okap od sieci na czas montażu, konserwacji, czyszczenia i napraw.
• Aby uniknąć możliwych zagrożeń, uszkodzony przewód zasilający musi wymienić producent, serwis posprzedażowy, osoba o podobnych kwalifikacjach (najlepiej elektryk) lub osoba wskazana przez importera. Napięcie zasilania 220 do 240 woltów.
• W razie awarii okapu nie należy używać dopóki nie zostanie naprawiony przez Autoryzowanego Agenta Serwisowego. Zagrożenie porażeniem prądem elektrycznym!
• Nie prowadź przewodu zasilającego w pobliżu kuchenki. Grozi to pożarem od przewodu zasilającego, bo jego izolacja może się stopić.
• Nie wkładaj wtyczki przewodu zasilającego do gniazdka przed zakończeniem montażu okapu.
• Najlepiej działają przewody zewnętrzne nie dłuższe niż 4 m. Może skręcać pod kątem prostym nie więcej niż 2 razy, a jego średnica musi być co najmniej Ø120 mm.
• Przed każdą interwencją wewnątrz okapu wyjmuj wtyczkę z gniazdka.

Ważne instrukcje zachowania bezpieczeństwa i ochrony środowiska naturalnego

1.1.2 Bezpieczeństwo: Wyrób

• Wylot okapu przyłączyć do przewodu wentylacyjnego o średnicy 120 mm lub 150 mm.
• Nie wolno przyłączać go do przewodów kominowych połączonych z kuchenkami, szybów wywiewnych, ani przewodów kominowych, w których palą się płomienie. Przestrzegaj urzędowych zasad dotyczących zrzutu powietrza wywiewanego.
• Pomiędzy dolną powierzchnią okapu a górną powierzchnią kuchenki/piecyka powinien być odstęp co najmniej 65 cm.
• Nie używaj okapu bez filtrów aluminiowych i nie wyjmuj ich, gdy okap działa.
• Nie dotykaj lampy okapu, jeśli pali się długo. Można poparzyć dłonie taką gorącą lampą. Wystrzegaj się wysokich płomieni pod okapem. Grozi to zapaleniem się cząstek na filtrze oleju, co może spowodować pożar.
• Kuchenkę załączaj dopiero po postawieniu na niej garnków lub patelni.

W przeciwnym razie rosnąca temperatura może uszkodzić niektóre części okapu.

• Wyłączaj kuchenkę, zanim zdejmiesz z niej garnki i patelnie.
• Wystrzegaj się materiałów łatwopalnych pod okapem. Podczas smażenia potraw może zapalić się olej. Dlatego należy uważać na tkaniny i zasłony.
• Nie wolno pozostawiać kuchenki bez nadzoru, gdy smażysz potrawy, bo grozi to zapaleniem się oleju i pożarem.
• Jeśli nie czyści się okapu z określoną częstotliwością, podnosi to zagrożenie pożarem. Podczas czyszczenia okapu zachowaj szczególną ostrożność i noś rękawice.
• Zalecamy uruchamianie okapu na kilka minut przed rozpoczęciem gotowania, aby nabrać mocy ssania. Dzięki temu, gdy zaczną się opary, ssanie będzie ciągłe i stabilne.
• Nie wyłączaj okapu przez 15 minut po zakończeniu gotowania lub smażenia, aby usunąć z kuchni zapach oparów gotowania.

Ważne instrukcje zachowania bezpieczeństwa i ochrony środowiska naturalnego

Gdy okap działa, zwłaszcza jeśli działa nad kuchenką gazową, upewnij się, że pomieszczenie to jest wentylowane czystym powietrzem. - Zwróć uwagę, aby nie przyłączać okapu do przewodów kominowych używanych przy urządzeniach nieelektrycznych. (Np.: przewód spalinowy grzejnika). - Jeśli w tym samym pomieszczeniu, jednocześnie z okapem używa się jakiegoś urządzenia nieelektrycznego, to aby okap nie zasysał do pomieszczenia gazu wylotowego z tego urządzenia, podciśnienie w pomieszczeniu nie może przekraczać 0,4 mbara.

1.1.3 Bezpieczeństwo: Dzieci

• Materiały opakowaniowe są niebezpieczne dla dzieci. Należy trzymać je w bezpiecznym miejscu, poza zasięgiem dzieci.
• Urządzenie elektryczne jest niebezpieczne dla dzieci. Nie pozwalaj dzieciom bawić się nim.

1.2 Przeznaczenie

• Urządzenie to jest przeznaczone do użytku domowego. Nie nadaje się do zastosowań komercyjnych i nie należy go używać niezgodnie z przeznaczeniem.
• Producent nie ponosi odpowiedzialności za szkody spowodowane niewłaściwym użytkowaniem lub transportem.
• Okres użytkowalności okapu wynosi 10 lat. Jest to okres, w którym można nabyć części zamienne do utrzymania działania okapu.

1.3 Zgodność z Dyrektywą WEEE i pozbywanie się zużytych wyrobów

Wyrób ten nie zawiera materiałów szkodliwych ani zabronionych określonych w "Dyrektywie w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w odpadach elektrycznych i

elektronicznych (WEEE)" wydanej przez Ministerstwo Środowiska i Urbanistyki Turcji. Wyrób zgodny z Dyrektywą WEEE.

Wyrób ten wykonano z części i materiałów wysokiej jakości, które mogą być odzyskane i użyte jako surowce wtórne. A zatem po zakończeniu użytkowania nie należy pozbywać się go razem z innymi odpadkami domowymi. Należy przekazać go do punktu zbiórki urządzeń elektrycznych i elektronicznych na surowce wtórne. Gdzie jest najbliższy taki punkt zbiórki, można dowiedzieć się od władz miejscowych.

1

Ważne instrukcje zachowania bezpieczeństwa i ochrony środowiska naturalnego

Odzyskując surowce z używanych wyrobów, pomagamy chronić środowisko naturalne.

1.4 Informacje o opakowaniu

Ni-MH

Opakowanie tego wyrobu wykonano z materiałów nadających się do recyklingu, zgodnie z naszym ustawodawstwem krajowym. Nie wrzucaj odpadów z opa

kowania wraz ze śmieciami domowymi ani żadnymi innymi, tylko dostarczaj je do wskazanych przez władze lokalne punktów zbiórki opakowań.

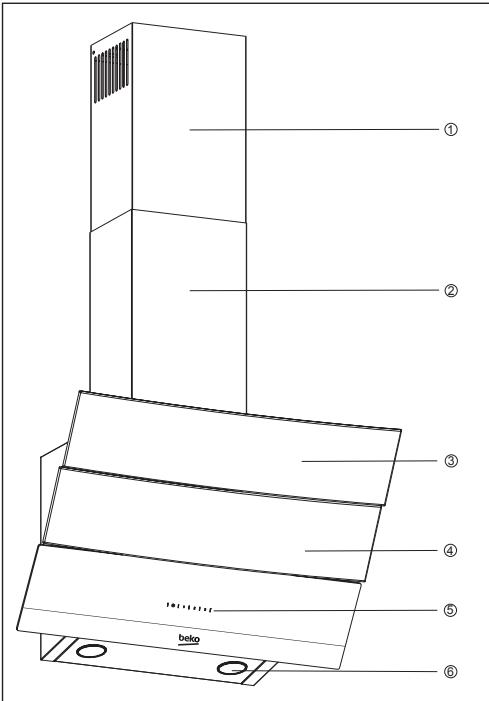

1. Przewód wylotowy wewnętrzny
2. Przewód wylotowy zewnętrzny
3. Pokrywa szklana
4. Filtr (pod pokrywą szklaną)
5. Panel sterowania
6. Oświetlenie

(Rysunek 1)

	HCA 92640 BH	HCA 92640 WH	HCA 62640 W
Szerokość	896 mm	896 mm	596 mm
Głowobosityć	393 mm	393 mm	386 mm
Wysokość	750 mm / 1130 mm	750 mm / 1130 mm	750 mm /1080 mm
Napiȩcie zasilania	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz
Sterowanie	3-poziomowe	3-poziomowe	3-poziomowe
Moc lampki	2 x 3 W	2 x 3 W	2 x 3 W
Rura wylotu powietrza	120 / 150 mm	120 / 150 mm	120 / 150 mm
Wydajnosć	577 m³/h	577 m³/h	537 m³/h
Moc silnika	1 x 210 W	1 x 210 W	1 x 210 W
Łęczna moc	316 W	316 W	316 W
Masa netto	13 kg	13 kg	10,4 kg
Kolor	Czarny	Biały	Biały

Wartości podane na etykietach okapu i w dokumentach wraz z nim dostarczonych uzyskano w warunkach laboratoryjnych, według stosownych norm. Wartości te mogą różnić się w zależności od warunków eksploatacji oraz otoczenia okapu.

2 Dane techniczne okapu

	HCA 62640 WH	HCA 62640 B	HCA 62640 BH
Szerokość	596 mm	596 mm	596 mm
Głowokość	386 mm	386 mm	386 mm
Wysokość	750 mm /1080 mm	750 mm /1080 mm	750 mm /1080 mm
Napiȩcie zasilania	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz
Sterowanie	3-poziomowe	3-poziomowe	3-poziomowe
Moc lampki	2 x 3 W	2 x 3 W	2 x 3 W
Rura wylotu powietrza	120 / 150 mm	120 / 150 mm	120 / 150 mm
Wydajnosć	537 m³/h	537 m³/h	537 m³/h
Moc silnika	1 x 210 W	1 x 210 W	1 x 210 W
Łęczna moc	316 W	316 W	316 W
Masa netto	10,4 kg	10,4 kg	10,4 kg
Kolor	Biały	Biały	Czarny

3 Montaż okapu

W sprawie montażu okapu proszę skonsultować się z najbliższym Autoryzowanym Agentem Serwisowym. *Przygotowanie i instalacja elektryczna dla okapu jest obowiązkiem klienta.

Ostrzeżenie!

Po montażu zdejmij folię ochronną (jeśli jest) z powierzchni okapu i komina.

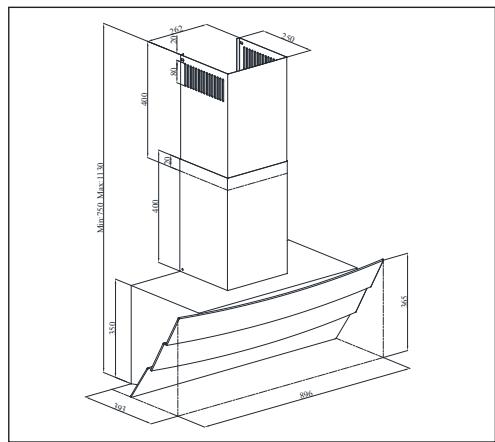

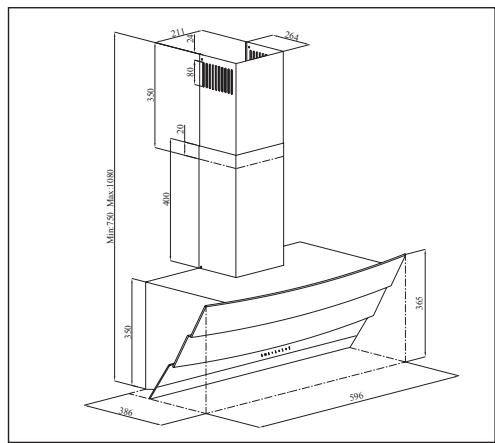

(Rysunek 2)

Odległość pomiędzy dolną powierzchnią okapu a górną powierzchnią kuchenki powinna wynosić co najmniej 65 cm.

Wykonanie połączeń elektrycznych zleć wykwalifikowanemu elektrykowi.

Zamontuj okap tak, aby po montażu można było łatwo sięgnąć do zasilania (wtyczka, gniazdko).

Wymiary w milimetrach.

3.1 Akcesoria do montażu

1 x płytka łącznika komina

1 x komin plastykowy Ø150 mm

1 x plastykowa złączka przy przewodzie komina Ø120/150 mm

3 Montaż Okapu

Poniżej podano informacje potrzebne do przygotowania montażu okapu.

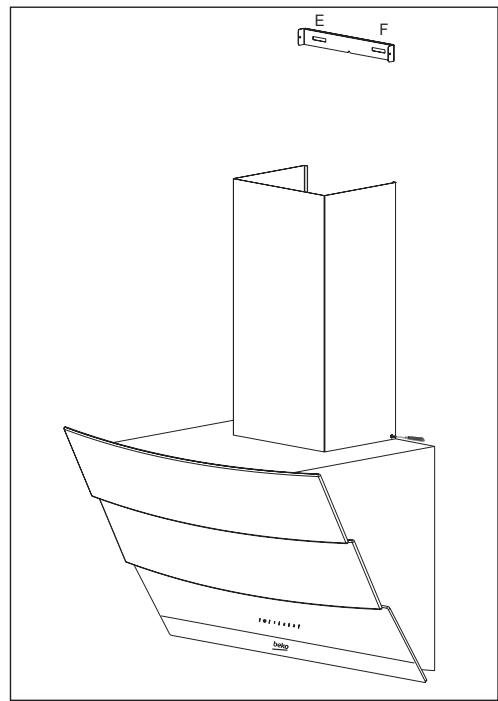

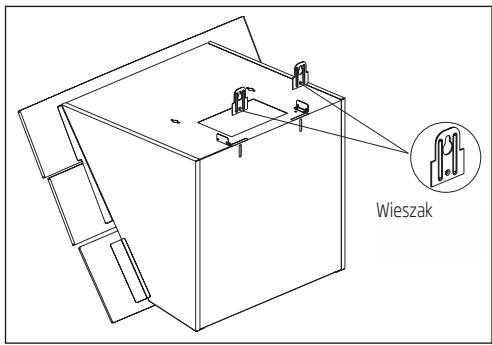

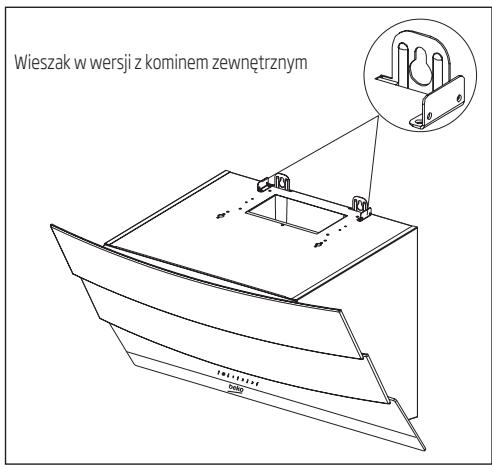

Aby zamontować okap na ścianie, poluzuj śruby w wieszakach na obudowie silnika i wyciągnij wieszaki. Następnie dokręć śruby w wieszakach. (Rysunek 3a).

(Rysunek 3a)

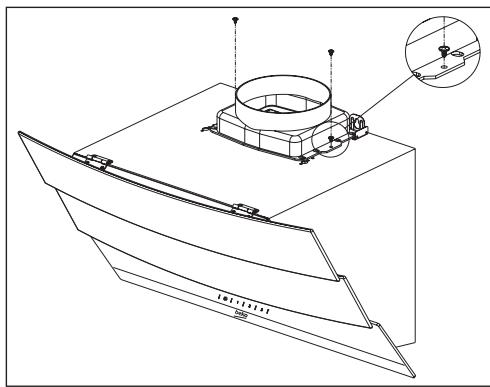

Zamocuj plastykową złączkę przy przewodzie komina Ø150 na szczycie korpusu wkrętami 3,5x9,5 dołączonymi razem z akcesoriami do montażu (Rysunek 4).

Jeśli stosujesz komin Ø120, załóż złączkę rurową Ø120 mm.

(Rysunek 4)

(Rysunek 3b)

3.2.1 Wiercenie otworów na wieszaki

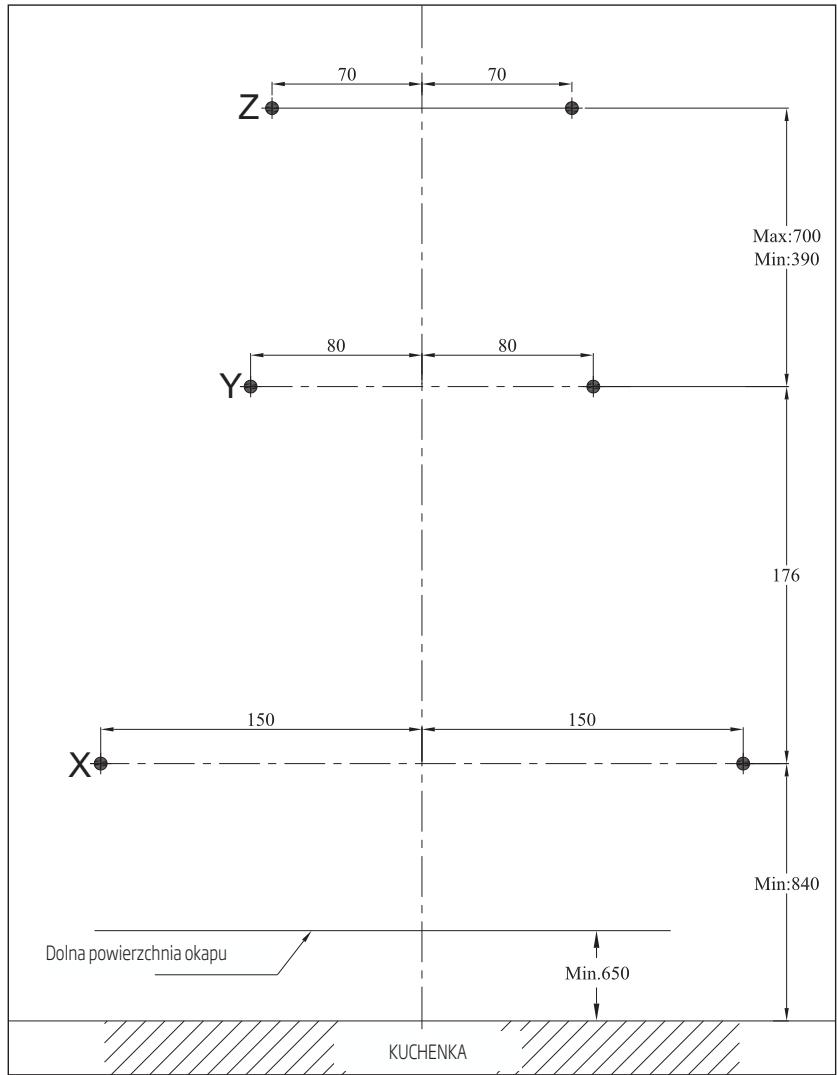

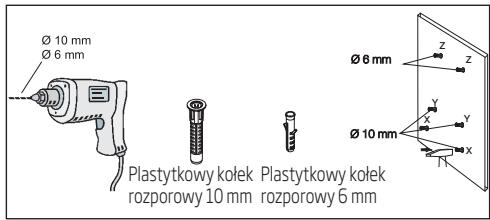

Przyłóż szablon instalacyjny w miejscu montażu okapu. Wierć otwory oznaczone (X,Y) (Rysunek 5) wiertłem Ø10 mm oraz punkty oznaczone (Z) (Rysunek 5) wiertłem Ø6 mm.

(Rysunek 5)

3.2.2 Mocowanie kołków rozporowych

Wciśnij kołki Ø 10 mm (X, Y) w otwory wywiercone dla śrub wieszaków. Wciśnij 2 x kołki Ø 6 mm (Z) w otwory wywiercone wiertłem Ø 6 mm do mocowania płytki złącza komina zewnętrznego. (Rysunek 5).

3.2.3 Zakładanie śrub wieszaków

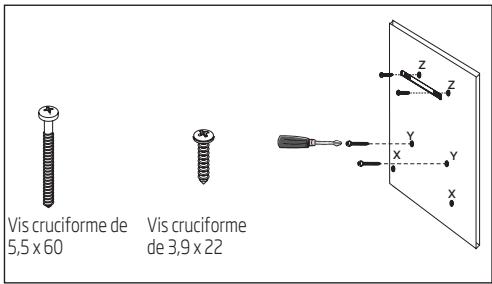

Załóż śruby 5,5x60 wieszaków we wcięcia w ścianę, kołki Ø 10 mm (Y). Zachowaj odstęp 5 mm pomiędzy łbem śruby a ścianą. (Rysunek 6).

Przymocuj płytkę złącza komina wewnętrznego do ściany wkrętami 3,9x22 Ø wkręconymi w kołki Ø 6 mm (Z). (Rysunek 6)

(Rysunek 6)

3.2.4 Wieszanie okapu na ścianie

Zawieś okap na śrubach wkręconych w otwory Y. - Otwórz boczne okienko wlotowe w okapie, pociągając za nie ku sobie. Załóż śruby 5,5x60 w otwory umieszczone wewnątrz, aby zabezpieczyć okap.

3 Montaż okapu

Przed montażem komina odłączyć okap od zasilania elektrycznego. Zamontuj blaszane części komina wokół korpusu.

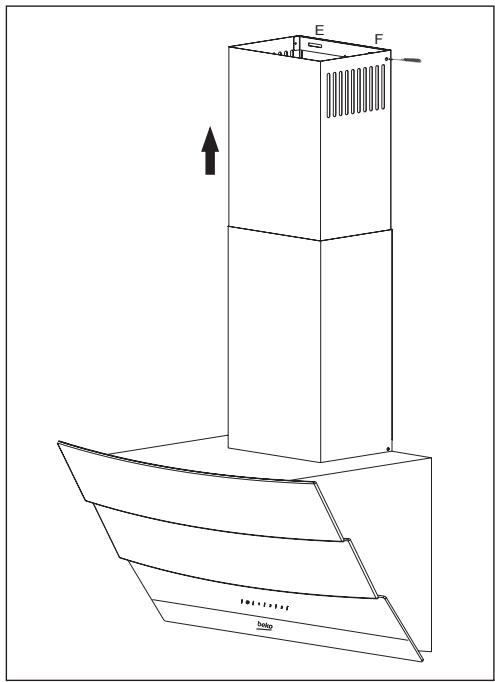

Przyłóż komin zewnętrzny do płytki złącza na obudowie silnika. (Rysunek 3b/7)

(Rysunek 7)

Załóż i przykręć komin wewnętrzny zewnętrzną krawędzią do przytwierdzonej do ściany płytki złącza (Rysunek 8).

(Rysunek 8)

3.4.1 Montaż z wylotem do przewodu kominowego

• Opary wylatują rurą wylotową przytwierdzoną do głowicy złącza na okapie. Średnica rury wylotowej powinna być równa średnicy złaczki pierścieniowej. Aby łatwo usuwać powietrze z pokoju w układach poziomych, przewód ten powinien się lekko unosić (o ok. 10°).

3.4.2 Montaż wylotu do przewodu kominowego

• Powietrze filtruje się przez filtr z węgla aktywnego i zawraca do pomieszczenia. Filtr węglowy stosuje się, gdy w domu nie ma przewodów kominowych.
• Jeżeli okap działać będzie bez wylotu do przewodu kominowego, usuń dywertory z wnętrza złączki przewodu wylotowego. Wyjmij filtr aluminiowy. Aby złożyć filtr węglowy, ustaw go na elemencie plastykowym na środku względem obu stron korpusu wentylatora i zamocuj go na wypustkach. Zabezpiecz filtr obracając wypustki w prawo lub lewo.
• Załóż filtr aluminiowy.

3.5 Wylot do przewodu kominowego:

Włóż dostarczone wraz z okapem złączkę rurową do otworu wentylacyjnego w górnej części okapu. Zaopatrz się w rurę o średnicy 120/150 mm. Przyłącz jeden koniec rury do złączki, a drugi koniec do przewodu kominowego.

Upewnij się, że oba te połączenia są wystarczająco trwałe, aby nie rozłączyły się, gdy okap działa z maksymalną prędkością. Sprawdź, że klapki wewnątrz komina działają, gdy zaciągnie się je klamerką. Osadź rurę wylotową na złączce. Jeśli założy się rurę wylotową wewnątrz złączki, powietrze nie będzie zasysane, ponieważ zapobiegające cofaniu powietrza klapki pozostaną zamknięte.

Nie zaleca się przyłączania wylotu okapu do przewodów kominowych połączonych z kuchenkami ani do szybów wylotowych. Nie należy przyłączać wylotu okapu do takich przewodów kominowych. Rura łącząca musi być możliwie najkrótsza i mieć niewiele kolanek.

A: Rura wylotowa B: Klapki zapobiegające cofaniu powietrza C: Plastykowy przewód kominowy

3.5.1 System zapobiegania cofaniu powietrza (N-RV)

Gdy okap działa, klapki są zamknięte, aby zapobiec ewentualnemu przedostawaniu się do wewnątrz zapachów i kurzu z zewnątrz.

(Rysunek 9)

(Rysunek 9)

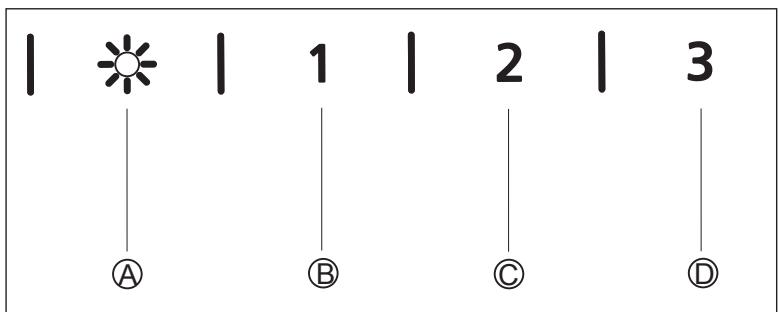

(A): Wył./zał. oświetlenia (B): 1. poziom (C): 2. poziom (D): 3. poziom

4.1 Elektroniczne, cyfrowe sterowanie 3-poziomowe

(A) Wł./wył. oświetlenia: Za naciśnięciem przycisku włącza się oświetlenie kuchenki. (B) przycisk: Za naciśnięciem tego przycisku uruchamia się okap z prędkością na poziomie 1.

Po ponownym naciśnięciu tego przycisku, aby wyłączyć okap, wskaźnik poziomu prędkości zniknie z wyświetlacza.

(C) przycisk: Za naciśnięciem tego przycisku uruchamia się okap z prędkością na poziomie 2. Po ponownym naciśnięciu tego przycisku, aby wyłączyć okap, wskaźnik poziomu prędkości zniknie z wyświetlacza. (D) przycisk: Za naciśnięciem tego przycisku uruchamia się okap z prędkością na poziomie 3. Po ponownym naciśnięciu tego przycisku, aby wyłączyć okap, wskaźnik poziomu prędkości zniknie z wyświetlacza.

Auto-stop za 15 min.:

Urządzenie to wyposażone jest w funkcję Auto-Stop, która umożliwia mu wentylację pomieszczenia przez dodatkowy czas w celu usunięcia z kuchni nieprzyjemnego zapachu i oparów po ukończeniu gotowania. Urządzenie to zatrzyma się automatycznie po upływie określonego czasu.

Aby załączyć funkcję Auto-stop, naciśnij jeden z klawiszy poziomu prędkości (B, C, D) i przytrzymaj ponad 2 sekundy. Uruchomi się 15-minutowy zegar.

Jeśli naciśnie się ten sam przycisk poziomu prędkości przy załączonej funkcji Auto-stop, funkcja zostanie wyłączona, a urządzenie zatrzyma się.

Jeśli wybierze się inny poziom prędkości, funkcja ta zostanie wyłączona.

Jeśli chcesz, aby okap wyłączył się automatycznie, musisz ponownie załączyć funkcję Auto-stop.

Okresowe czyszczenie filtrów metalowych:

Filtry należy czyścić co ok. 60 godzin pracy, lub 4 tygodnie, w zależności od częstotliwości używania.

4.2 Użytkowanie energooszczędne:

• Podczas pracy okapu, aby uniknąć niepotrzebnego zużycia energii, reguluj poziom prędkości.
• Stosuj niskie prędkości w normalnych warunkach (1-2), a wysokie (3), kiedy zapach i opary się nasilają.
• Światła na okapie służą do oświetlenia kuchenki. Wykorzystywanie ich do oświetlenia otoczenia / kuchni powoduje niepotrzebne zużycie energii oraz niedostateczne oświetlenie.

4.3 Obsługa okapu:

• Okap wyposażony jest w silnik z różnymi ustawieniami prędkości.
• Aby uzyskać lepsze wyniki, zalecamy stosować niskie prędkości w warunkach normalnych, a wysokie, gdy zapach i opary się nasilają.
• Okap można uruchomić, naciskając odpowiedni przycisk poziomu prędkości (B, C, D). Można oświetlić kuchenkę, naciskając przycisk oświetlenia (A).

5 Czyszczenie i konserwacja

Przed czyszczeniem i konserwacją należy wyjąć wtyczkę z gniazdka sieciowego, wyłączyć główny wyłącznik lub odkręcić bezpiecznik w okapie.

5.1 Filtr aluminiowy

Filtr ten wychwytuje cząstki oleju z powietrza. Przy normalnym użytkowaniu należy czyścić ten filtr co miesiąc. Najpierw wyjmij w tym celu filtry aluminiowe. Umyj je płynnym detergentem i wypłucz wodą, a gdy wyschną, załóż je z powrotem. Filtry aluminiowe mogą się odbarwiać wraz z myciem, to normalne i nie trzeba ich wymieniać.

5.1.1 Wyjmowanie filtrów aluminiowych

1. Naciśnij zamek filtra aluminiowego.
2. Następnie lekko opuść go i pociągnij do przodu. W przeciwnym razie filtr może się wygiąć. (Rysunek 10) Wstaw umyty i wysuszony filtr aluminiowy w jego gniazdo, postępując w kolejności odwrotnej do powyższej.

(Rysunek 10)

Uwaga:

Filtry aluminiowe można również myć w zmywarce do naczyń.

Filtr węglowy (bez wylotu do przewodu kominowego)

Filtr ten usuwa nieprzyjemne zapachy kuchenne. Jeśli nie ma możliwości skorzystania z przewodu kominowego, oczyszcza powietrze, które krąży w kuchni. Filtr węglowy w okapie z czasem będzie się zatykał, w zależności od częstotliwości używania, stylu gotowania i regularnego czyszczenia filtrów aluminiowych.

Ostrzeżenie!

Filtra węglowego nie należy myć.

Filtry węglowe Beko można nabyć u Autoryzowanych Agentów Serwisowych.

5.2.1 Wymiana filtrów węglowych

• Wyjmij filtry aluminiowe. (Rysunek 10)

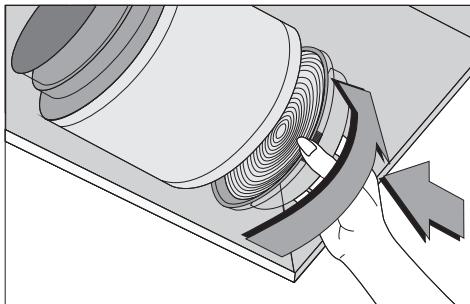

• Aby wyjąć filtr węglowy, obróć wypustki w kierunku przeciwnym do ruchu wskazówek zegara i zwolnij filtr. (Rysunek 11)
• Załóż nowy filtr węglowy.
• Załóż filtry aluminiowe.

(Rysunek 11)

Filtry przeciwzapachowe zawierają węgiel aktywny. Trzeba je wymieniać co ok. 6 miesięcy.

Niezależnie od tego, czy używa się filtra węglowego, czy nie, filtry aluminiowe muszą być zawsze zainstalowane.

5 Czyszczenie i konserwacja

Nie uruchamiaj okapu, jeśli nie ma w nim filtra aluminiowego. Użycie filtra węglowego zmniejsza ciąg w okapie.

5.3 Czyszczenie

Przede wszystkim nie zaniedbuj czyszczenia okapu zaraz po smażeniu.

Okap z zewnątrz czyści się miękką ściereczką nasączoną płynnym detergentem.

Do czyszczenia nie należy używać materiałów szorstkich ani ciernych.

Można używać dostępnych w handlu środków czyszczących uporczywy tłusty brud itp., stosując się do ostrzeżeń na ich opakowaniu. Aby nie zarysować szczotkowanej stali korpusu, wycieraj go w kierunku zgodnym z ruchem szczotki.

Aby zachować stan powierzchni okapu, nie używaj środków zawierających kwas solny, wybielacze, ani proszki ścierne. Używaj ściereczki nawilżonej wodą z mydłem lub specjalnego sprayu do czyszczenia powierzchni ze stali nierdzewnej. Usuń z okapu folię ochronną.

Ostrzeżenie!

Jeśli nie postępuje się zgodnie z instrukcjami czyszczenia i wymiany filtrów w okapie, może to spowodować pożar.

Jeśli trzeba okap przewieźć:

• Zachowaj oryginalne opakowanie. Okap przywozi się w oryginalnym opakowaniu i zgodnie z podanymi na nim oznaczeniami transportowymi.

Jeśli nie masz oryginalnego opakowania:

• Nie stawiaj NICZEGO na okapie.
• Zabezpiecz powierzchnię zewnętrzną przed uderzeniami.
• Tak opakuj okap, żeby się nie uszkodził w transporcie.

5.4 Wymiana lamp

Odlacz okap od zasilania elektrycznego.

Okap wyposażony jest w lampy halogenowe 3 W. Aby wymienić lampę halogenową, uwolnij ją, naciskając na tylną część oprawki. Następnie obróć zgodnie z ruchem wskazówek zegara o 1/4 obrotu i wyjmij.

Nowe lampy zakłada się, wykonując te czynności w odwrotnej kolejności.

Uwaga:

Lampy nabyć można u Autoryzowanych Agentów Serwisowych.
