Typ produktu	Kuchynský digestor
Značka	BEKO
Model	HCA62541W
Šírka	596 mm
Hĺbka	386 mm
Výška	750 mm / 1080 mm (výsuvné)
Hmotnosť	10,4 kg
Napájacie napätie	220-240 V, 50 Hz
Celkový výkon	316 W
Výkon motora	210 W
Osvetlenie	2 x 3 W (halogénové žiarovky)
Rýchlostné stupne	3 (elektronické ovládanie)
Sací výkon	537 m³/h
Priemer vývodu vzduchu	120 mm alebo 150 mm
Filtre	Umývateľný hliníkový filter, aktívny uhlíkový filter (voliteľný)
Čistenie hliníkového filtra	Každých 60 hodín alebo 4 týždne, umývateľný v umývačke riadu
Výmena uhlíkového filtra	Približne každých 6 mesiacov
Minimálna vzdialenosť od varnej dosky	65 cm
Funkcia automatického vypnutia	Áno, 15 minút
Spätná klapka	Áno (N-RV)
Použitie	S vonkajším odvodom alebo recirkuláciou (uhlíkový filter)
Náhradné diely	Dostupné 10 rokov po kúpe

Často kladené otázky - HCA62541W BEKO

Aká je minimálna výška inštalácie digestora?

Vzdialenosť medzi spodnou plochou digestora a hornou plochou sporáka musí byť aspoň 65 cm.

Ako čistiť hliníkový filter?

Odstráňte filter posunutím poistky dopredu a stiahnutím nadol. Umyte ho tekutým čistiacim prostriedkom, opláchnite a osušte. Môže byť tiež umývaný v umývačke riadu. Čistite ho každých 60 hodín prevádzky alebo každé 4 týždne.

Kedy vymeniť uhlíkový filter?

Uhlíkový filter by sa mal vymeniť približne každých 6 mesiacov. Neumýva sa. Filtre môžete získať od autorizovaných servisných zástupcov BEKO.

Ako vymeniť žiarovky?

Odpojte spotrebič. Stlačte žiarovku smerom nadol na zadnej strane objímky, aby ste ju uvoľnili, potom ňou otočte o 1/4 otáčky proti smeru hodinových ručičiek a vyberte ju. Žiarovky sú halogénové, 3 W.

Môže digestor fungovať bez vonkajšieho odvodu?

Áno, v režime recirkulácie s aktívnym uhlíkovým filtrom. Vzduch je filtrovaný a vrátený späť do miestnosti. V tomto prípade je potrebný uhlíkový filter.

Ako aktivovať automatické vypnutie?

Stlačte jedno z tlačidiel rýchlosti (B, C, D) na viac ako 2 sekundy. Časovač zobrazí 15 minút a digestor sa po tomto čase automaticky vypne.

Aký priemer odvodného potrubia použiť?

Digestor akceptuje potrubie s priemerom 120 mm alebo 150 mm. Použite dodávaný adaptér.

Čo robiť v prípade poruchy?

Odpojte spotrebič a kontaktujte autorizovaný servis. Nepokúšajte sa o opravu sami.

Ako efektívne využívať energiu?

Používajte nízke rýchlosti (1-2) pri bežnom varení a vysokú rýchlosť (3) pri intenzívnych pachoch a parách. Osvetlenie svieti len na oblasť varenia.

Sú hliníkové filtre umývateľné?

Áno, sú umývateľné v umývačke riadu alebo ručne jemným čistiacim prostriedkom. Zmena farby je normálna a neovplyvňuje ich funkčnosť.

NÁVOD NA OBSLUHU HCA62541W BEKO

Žiarovky získate od autorizovaných servisov Beko.

Túto príručku si prečítajte ako prvú!

Vážený zákazník,

Ďakujeme vám, že ste si vybrali produkt značky Beko. Dúfame, že dosiahnete najlepšie výsledky so svojím produktom, ktorý sa vyrobil s vysokou kvalitou a najmodernejšou technológiou. Preto vám odporúčame, aby ste si túto používateľskú príručku a iné sprievodné dokumenty prečítali pred použitím výrobku celé a aby ste si ich odložili pre referenciu v budúcnosti. Ak výrobok prevediete na inú osobu, dajte tejto osobe aj používateľskú príručku. Riaďte sa všetkými varovaniami a informáciami používateľskej príručky.

Pamätajte si, že táto používateľská príručka sa môže vzťahovať aj na niektoré ďalšie modely. Rozdiely medzi modelmi sú v príručke presne vymedzené.

Vysvetlivky k symbolom

V celej používateľskej príručke sa používajú nasledujúce symboly:

Dôležité informácie alebo užitočné tipy pre používanie.

Varovanie pre nebezpečné situácie s ohľadom na život a majetok.

Varovanie pred zásahom elektrickým prúdom.

Tento produkt sa vyrobil za použitia najmodernejšej technológie v podmienkach šetrných k životnému prostrediu.

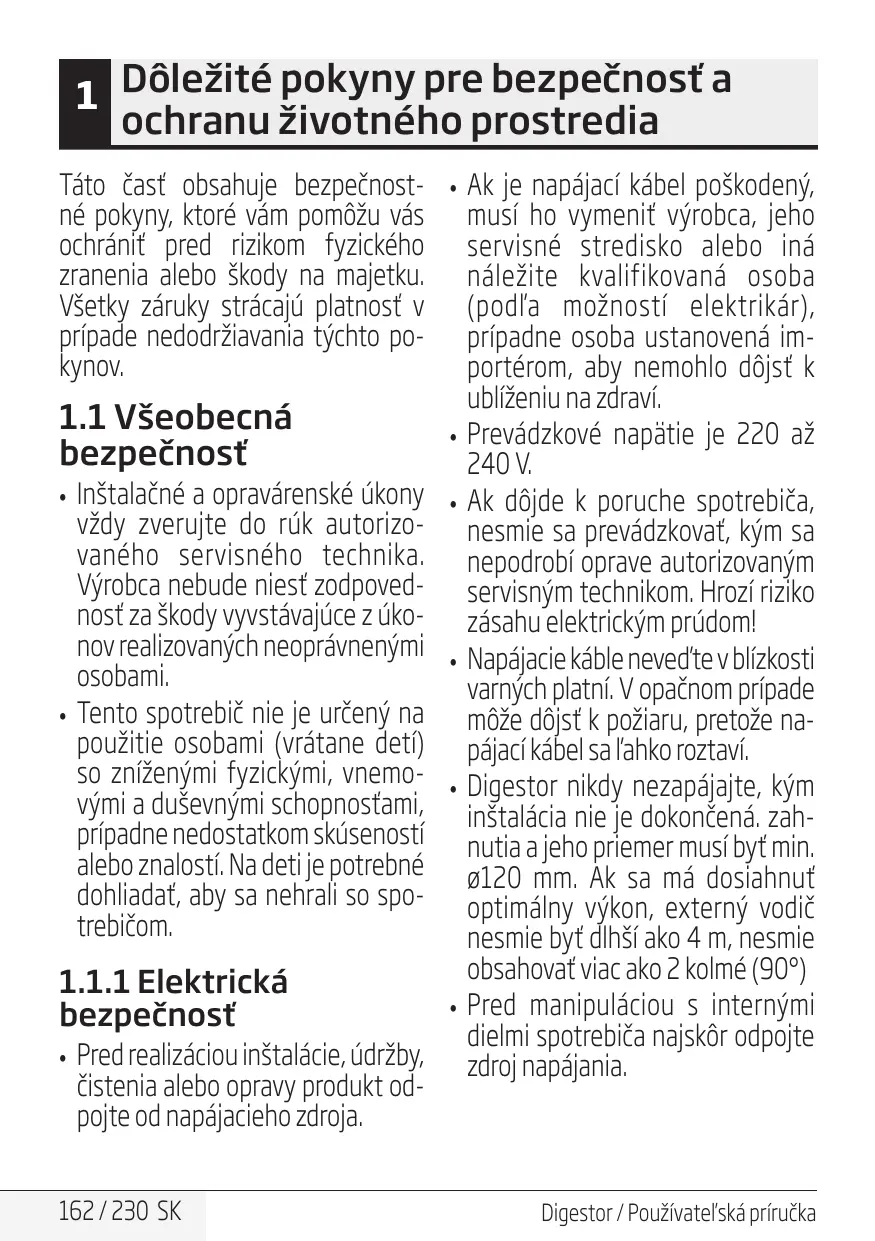

1 Dôležité pokyny pre bezpečnosť a ochranu životného prostredia 162-165

4.1 Digitálna elektronická regulácia s 3 úrovňami 174 4.2 Energeticky úsporné použitie 175 4.3 Obsluha digestora: 175

5 Čistenie a údržba 176-177

5.1 Hliníkový filter 176 5.1.1 Demontáž hliníkových filtrov 176 5.3 Čistenie 177 5.4 Výmena žiariviek 177

Táto časť obsahuje bezpečnostné pokyny, ktoré vám pomôžu ochrániť sa pred rizikom fyzického zranenia alebo škody na majetku. Všetky záruky strácajú platnosť v prípade nedodržiavania týchto pokynov.

• Ak je napájací kábel poškodený, musí ho vymeniť výrobca, jeho servisné stredisko alebo iná náležite kvalifikovaná osoba (podľa možnosti elektrikár), prípadne osoba ustanovená importérom, aby nemohlo dôjsť k ublíženiu na zdraví.
• Prevádzkové napätie je 220 až 240 V.
• Ak dôjde k poruche spotrebiča, nesmie sa prevádzkovať, kým sa nepodrobí oprave autorizovaným servisným technikom. Hrozí riziko zásahu elektrickým prúdom!
• Napájacie káble veďte v blízkosti varných platní. V opačnom prípade môže dôjsť k požiaru, pretože napájací kábel sa ľahko roztaví.
• Digestor nikdy nezapájajte, kým inštalácia nie je dokončená. Zahnutia a jeho priemer musí byť min. ø120 mm. Ak sa má dosiahnuť optimálny výkon, externý vodič nesmie byť dlhší ako 4 m, nesmie obsahovať viac ako 2 kolmé (90°) ohyby. Pred manipuláciou s internými dielmi spotrebiča najskôr odpojte zdroj napájania.

• Na pripojenie digestora k vetraciemu kanálu použite potrubie s priemerom 120 mm alebo 150 mm. Výrobok nepripájajte k vetracím kanálom, ku ktorým sú pripojené sporáky, vývodným šachtám ani vetracím kanálom so vzostupným plameňom. Dodržiavajte pravidlá, ktoré ustanovili miestne orgány pre výtlak odvádzaného vzduchu. Výška medzi spodným povrchom digestora a horným povrchom sporáka/rúry nesmie byť menšia ako 65 cm.
• Digestor neprevádzkujte bez hliníkových filtrov a filtre nevyberajte počas prevádzky. Nikdy sa nedotýkajte žiarivky digestora po dlhom období prevádzky. Horúce žiarivky vám môžu popáliť ruku. Dávajte pozor, aby pod produktom nevznikol silný plameň. V opačnom prípade sa čiastočky v olejovom filtri môžu vznietiť a spôsobiť požiar.
• Varné platne zapínajte až po tom, ako na ne položíte hrnce alebo panvice. V opačnom prípade stúpajúce teplo môže poškodiť určité súčasti produktu. Pred odstránením hrncov alebo panvíc vypnite varné platne.
• Pod digestor neumiestňujte horľavé materiály. Pri vyprážaní jedla sa olej môže vznietiť. Preto si dávajte pozor na odevy a záclony. Pri smažení jedla nikdy neponechávajte sporák bez dozoru; v opačnom prípade vriaci olej môže spôsobiť požiar.
• Ak sa digestor nečistí v špecifikovaných intervaloch, hrozí riziko požiaru.
• Pri čistení digestora si dávajte veľký pozor a na ruky si nasaďte rukavice.
• Odporúčame vám spotrebič ponechať v činnosti pár minút pred začatím varenia, aby sa zvýšil sací výkon. Tým sa dosiahne kontinuálny a stabilný sací výkon na zachytávanie stúpajúcich pár.
• Digestor ponechajte v činnosti 15 minút po skončení varenia alebo smaženia, aby ste kuchyňu zbavili zápachu.

Keď sa digestor používa, najmä v kombinácii s plynovými varičmi, uistite sa, že priestor sa vetrá čerstvým vzduchom. Dávajte pozor, aby ste spotrebič nepripájali k vetracím kanálom používaným zariadeniami inej ako elektrickej povahy. (Príklad: vetrací kanál ohrievača). Keď sa zariadenie inej ako elektrickej povahy používa súčasne v rovnakej miestnosti spolu s digestorom, podtlak v miestnosti musí dosahovať max. 0,4, aby sa zabránilo spätnému nasávaniu vzduchu odvádzaného druhým zariadením späť do miestnosti.

• Tento spotrebič je určený na použitie v domácnosti. Nie je vhodný na komerčné použitie a nesmie sa používať nad rámec určeného použitia.
• Výrobca nebude niesť zodpovednosť za žiadne škody spôsobené nevhodným používaním alebo manipuláciou.
• Prevádzková životnosť spotrebiča je 10 rokov. Toto je aj obdobie nevyhnutnej dostupnosti náhradných dielov na zabezpečenie funkčnosti produktu.

1.3 Súlad s nariadením WEEE a likvidácia vyradeného produktu

Tento produkt neobsahuje škodlivé ani zakázané materiály charakterizované v „Smernici o obmedzení používania určitých nebezpečných látok vo vyradených elektrických a elektronických zariade

niach" (WEEE) vydanej T.R. Ministerstvom životného prostredia a mestského plánovania.

Je v súlade s nariadením WEEE.

Tento produkt sa vyrobil z vysokokvalitných dielov a materiálov, ktoré sa dajú opätovne použiť a sú vhodné pre recykláciu. Z tohto dôvodu nelikvidujte produkt na konci jeho životnosti s bežným komunálnym odpadom. Odneste ho na zberné miesto pre recykláciu elektrického a elektronického vybavenia. O lokalite najbližšieho zberného miesta vás informujú miestne úrady. Recykláciou produktov prispievate k ochrane životného prostredia a prírodných zdrojov.

Balenie produktu je vyrobené z recyklovateľných materiálov v súlade s národnou legislatívou. Odpadový baliaci materiál nelikvidujte spolu s komunálnym

alebo iným odpadom a odvezte ho do lokalít zberu obalových materiálov ustanovených miestnymi úradmi.

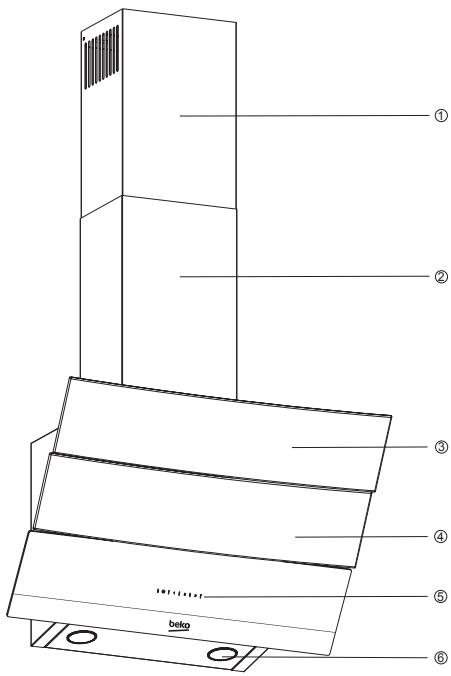

2 Technické parametre spotrebiča

Hodnoty uvedené na produktových štítkoch alebo v sprievodnej dokumentácii boli namerané v laboratórnych podmienkach podľa príslušných štandardov. Tieto hodnoty sa môžu líšiť v závislosti od podmienok prevádzky a prostredia, v ktorom sa produkt používa.

2 Technické parametre spotrebiča

3 Inštalácia spotrebiča

Ohľadom inštalácie digestora sa poraďte s najbližším autorizovaným servisným technikom.

*Príprava na umiestnenie a elektrická inštalácia produktu je v zodpovednosti zákazníka.

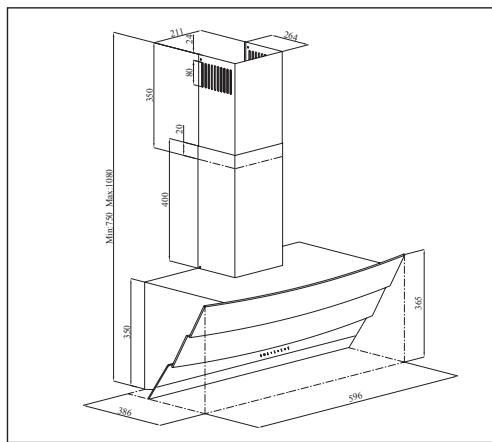

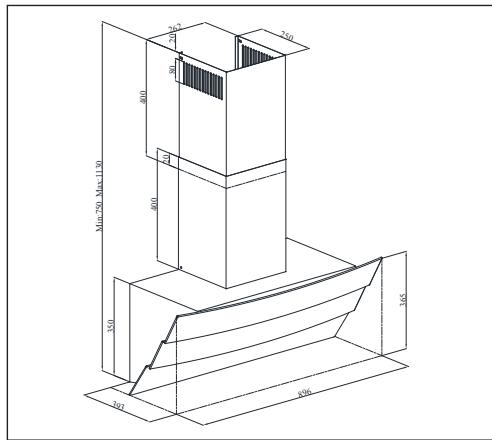

Pozor!

Po inštalácii z digestora a vetracieho kanála odstráňte ochranný povlak (ak je prítomný).

(obrázok 2)

Vzdialenosť medzi spodným povrchom digestora a horným povrchom varnej platne nesmie byť menšia ako 65 cm.

Rozmery sa udávajú v mm.

3.1 Inštalačné príslušenstvo

1 x plastová prípojka vetracieho kanála

3 Inštalácia spotrebiča

Nižšie uvádzame informácie nevyhnutné na prípravu miesta inštalácie digestora.

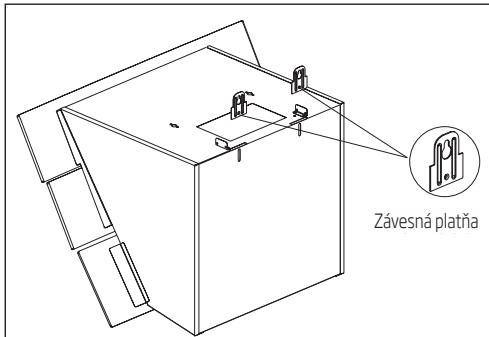

3.2 Montáž digestora na stenu

Ak chcete digestor namontovať na stenu, povoľte skrutky závesných platní na puzdre motora a platne potiahnite nahor. Potom zatahnite skrutky závesných platní. (obrázok 3a).

(obrázok 3a)

Upevnite 150 mm plastový adaptér vetracieho kanála k hornej časti telesa pomocou priloženej skrutky 3,5x9,5 (obrázok 4).

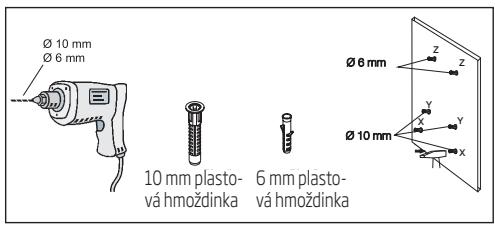

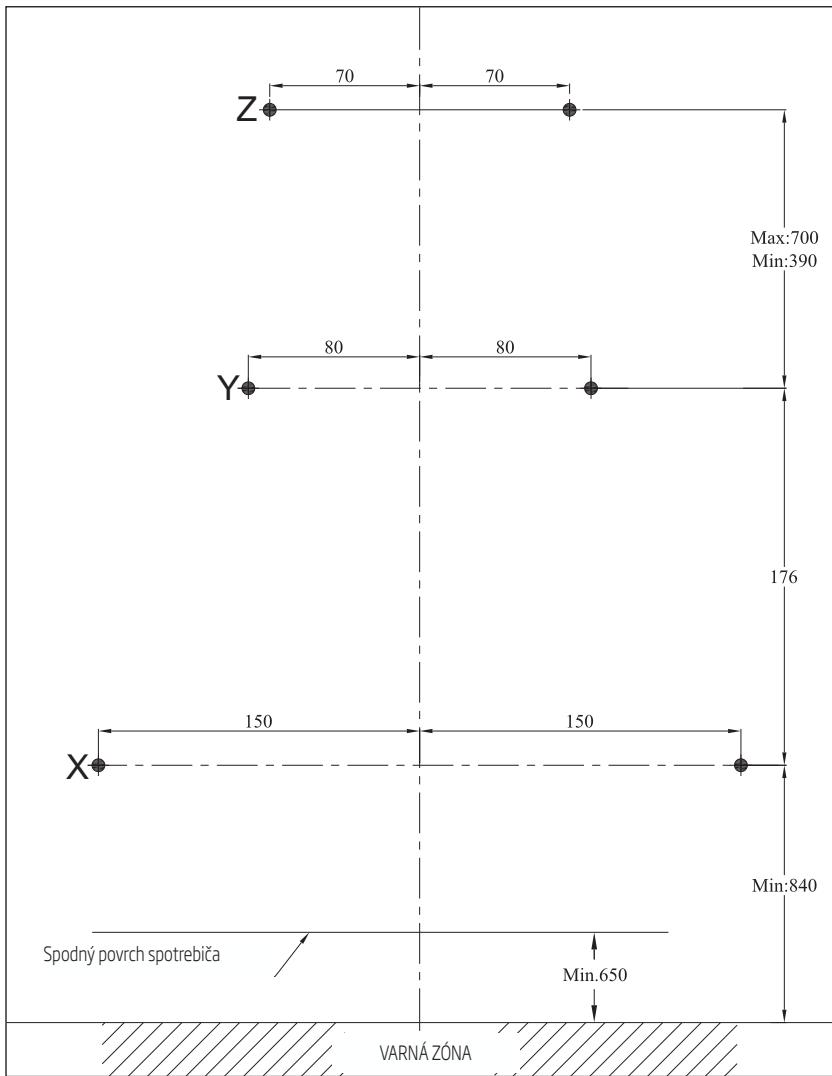

Upevnite inštalačnú šablónu na miesto inštalácie digestora. Vyvŕtajte diery v bodoch označených symbolmi (X,Y) (obrázok 5) pomocou vrtáka Ø 10 mm a v bodoch označených symbolom (Z) (obrázok 5) pomocou vrtáka Ø 6 mm.

(obrázok 5)

3.2.2 Pribitie hmoždiniek kladivom

Kladivom pribite 10 mm hmoždinky (X,Y) do otvorov vyvŕtaných pre závesné skrutky. Kladivom pribite 2 x 6 mm hmoždinky (Z) do otvorov vyvŕtaných vrtákom Ø 6 mm pre pripojovaciu platňu externého vetracieho kanála. (obrázok 5)

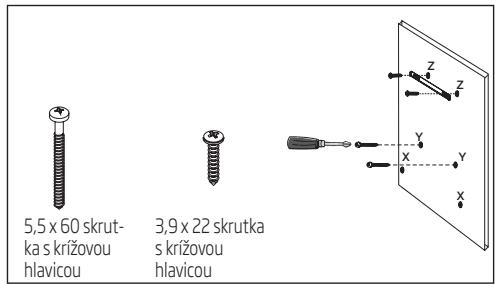

3.2.3 Montáž závesných skrutiek

Zaskrutkujte závesné skrutky 5,5x60 do hmoždiniek Ø 10 mm (Y), ktoré ste kladivom pribili do steny. Medzi hlavicou skrutky a stenou musí zostať 5 mm medzera. (obrázok 6)

Pripevnite pripojovaciu platňu interného vetracieho kanála k hmoždinkám 6 mm (Z) v stene pomocou skrutiek 3,9x22. (obrázok 6)

(obrázok 6)

3.2.4 Zavesenie digestora na stenu

• Digestor zaveste na skrutky, ktoré ste zaviedli do otvorov Y.
• Otvorte bočné nasávacie okienko digestora potiahnutím k sebe. Spotrebič upevnite zavedením 5,5x60 skrutiek do otvorov X nachádzajúcich sa vo vnútri.

3 Inštalácia spotrebiča

Vypary sa odvádzajú cez potrubie vetracieho kanála, ktoré je upevnené k pripojovacej hlavici na digestore. - Priemer potrubia vetracieho kanála sa musí rovnať priemeru pripojovacieho kruhu. Ak sa má zabezpečiť jednoduché odvádzanie vzduchu z miestnosti pri horizontálnom usporiadaní, potrubie je potrebné mierne nakloniť nahor (pod uhlom pribl. 10° ).

3.4.2 Používanie bez pripojenia k vetraciemu kanálu

Vzduch sa filtruje karbónovým filtrom a prinavracia späť do miestnosti. Karbónový filter sa používa v prípade, ak sa v dome nenachádza vetrací kanál. - Ak sa bude digestor používať bez pripojenia k vetraciemu kanálu, odstráňte zvádzače zvnútra adaptéra vetracieho kanála. - Odstráňte hliníkové filtre. Ak chcete nainštalovať karbónové filtre, vycentrujte karbónový filter na plastovom dieli po oboch stranách telesa ventilátora a upevnite ho na výstupkoch. Filter upevnite otáčaním výstupkov doprava alebo doľava. - Namontujte hliníkový filter.

Uistite sa, že tieto dve pripojenia sú dostatočne pevné na to, aby sa pri prevádzke digestora pri max. otáčkach spojenie neuvoľnilo. Skontrolujte, či sú záslepky vo vnútri vetracieho kanála funkčné pri zatiahnutí pomocou svorky. Nasaďte potrubie vetracieho kanála na adaptér. Ak osadíte pripojovacie potrubie vetracieho kanála do vnútra adaptéra, nebude dochádzať k odsávaniu vzduchu, pretože záslepky brániace v spätnom prietoku vzduchu zostanú uzavreté.

Neodporúča sa produkt pripájať k vetracím kanálom, ku ktorým sú už pripojené sporáky alebo odvádzacie šachty. Produkt nepripájajte k takýmto vetracím kanálom. Potrubné pripojenie musí byť čo najkratšie a mať čo najmenej kolien.

A: Vývodné potrubie vetracieho kanála

(A) Tlačidlo zapnutia/vypnutia žiarivky:

Keď toto tlačidlo stlačíte znova pre vypnutie spotrebiča, signalizácia úrovne otáčok zmizne z displeja.

Keď toto tlačidlo stlačíte znova pre vypnutie spotrebiča, signalizácia úrovne otáčok zmizne z displeja.

Automatické zastavenie o 15 min.:

Ak stlačíte rovnaké tlačidlo úrovne otáčok, kým je aktivovaná funkcia automatického zastavenia, funkcia sa vyradí a spotrebič sa zastaví.

Ak vyberiete inú úroveň otáčok, funkcia sa vyradí. Ak chcete, aby sa váš spotrebič zastavil automaticky, musíte znovu aktivovať funkciu automatického zastavenia.

Pravidelné čistenie kovových filtrov: Filtre je potrebné čistiť po približne každých 60 hodinách prevádzky alebo 4 týždňoch v závislosti od frekvencie používania.

4.2 Energeticky úsporné použitie

• Pri obsluhe digestora úroveň otáčok nastavte podľa intenzity zápachu a tvorby pár, aby ste sa vyhli nadmernej spotrebe elektrickej energie.
• Za normálnych podmienok používajte nízke otáčky (1-2) a vysoké otáčky (3) zvoľte v prípade intenzívneho zápachu a tvorby pár.
• Žiarivky na digestore slúžia na osvetlenie priestoru varenia.
• Ich používanie na osvetľovanie kuchyne/okolia spôsobí plytvanie elektrickou energiou a súčasne nedostatočné osvetlenie.

4.3 Obsluha digestora:

• Digestor je vybavený motorom s rôznymi nastaveniami otáčok. V záujme optimálneho výkonu za normálnych podmienok používajte nízke otáčky a vysoké otáčky zvoľte v prípade intenzívneho zápachu a tvorby pár.
• Digestor môžete spustiť stlačením tlačidla požadovanej úrovne otáčok (B,C,D).
• Varnú oblasť môžete osvetliť stlačením tlačidla osvetlenia. (A)

5 Čistenie a údržba

Pred čistením a údržbou odpojte spotrebič alebo otočte hlavný vypínač do polohy vyp., prípadne povoľte poistku, ktorá privádza elektrickú energiu do digestora.

5.1 Hliníkový filter

Tento filter zachytáva olejové častice zo vzduchu. Tento filter vám odporúčame čistiť za bežných podmienok raz mesačne. Pri tomto procese najskôr odstráňte hliníkové filtre. Filtre umyte tekutým detergentom, opláchnite ich vo vode a po vysušení ich namontujte späť. Hliníkové filtre sa pri umývaní môžu odfarbiť; toto je však normálne a nevyžaduje si to výmenu filtra.

5.1.1 Demontáž hliníkových filtrov

Karbónový filter (používanie bez vetracieho kanála)

Tento filter zachytáva zápachy vznikajúce pri varení. Ak nie je možné použiť vetrací kanál, prečisťuje vzduch, ktorý koluje v kuchyni. Karbónový filter vášho spotrebiča sa časom upchá, v závislosti od frekvencie používania, spôsobu varenia a pravidelnosti čistenia hliníkových filtrov.

Pozor!

Karbónový filter sa nikdy nesmie umývať.

Karbónové filtre môžete zakúpiť u autorizovaných servisných zástupcov spoločnosti Beko.

5.2.1 Výmena karbónového filtra

Odstráňte hliníkové filtre. (obrázok 10)

Protizápachové filtre obsahujú drevené uhlie (aktívny karbón).

Musia sa vymieňať v približne 6-mesačných intervaloch.

Hliníkové filtre musia byť vždy osadené bez ohľadu na to, či sa používa karbónový filter alebo nie.

5 Čistenie a údržba

Spotrebič neprevádzkujte bez osadeného hliníkového filtra. Pri používaní karbónového filtra klesne sací výkon spotrebiča.

5.3 Čistenie

Digestor nezabudnite vyčistiť bezprostredne po dokončení smaženia.

Vonkajší povrch digestora vyčistite jemnou tkaninou navlhčenou v tekutom detergente.

Pri čistení nikdy nepoužívajte abrazívne alebo drsné materiály.

Na odstránenie odolnej mastnoty môžete použiť komerčne dostupné čistiace prostriedky, pričom však dodržiavajte výstražné pokyny na produkte. Ak chcete zabrániť poškriabaniu telesa z brúsenej ocele, utierajte v smere výbrusu.

V záujme zachovania povrchovej kvality produktu nepoužívajte čistiace prostriedky s obsahom kyseliny chlorovodíkovej, bielidlo ani abrazívne prášky. Použite tkaninu navlhčenú v mydlovej vode alebo špeciálny sprej na čistenie nehrdzavejúcej ocele určený na tento typ povrchov. Zo spotrebiča odstráňte ochranný povlak.

Pozor!

V prípade nedodržiavania pokynov na čistenie a výmenu filtrov v digestore môže dôjsť k vzniku požiaru.

• Ponechajte si originálny obal spotrebiča. Spotrebič prepravujte v pôvodnom obale a dodržiavajte pokyny vyplývajúce z významu prepravných značiek na pôvodnom obale.

Ak nemáte pôvodný obal:

• Na digestor neukladajte žiadne predmety. Vonkajšie povrchy chráňte pred nárazmi.
• Spotrebič zabaľte tak, aby sa pri preprave nepoškodil.

5.4 Výmena žiariviek

Digestor odpojte od zdroja napájania.

Tento spotrebič je vybavený 3 W halogénovými žiarivkami.

Ak chcete vymeniť halogénové žiarivky, uvoľnite ich zatlačením na zadnú časť držiaka žiarivky v smere nadol. Potom ju otočte o 1/4 otáčky proti smeru hodinových ručičiek a odstráňte ju.

Pri montáži nových žiariviek vykonajte vyššie uvedený postup v opačnom poradí krokov.

Poznámka:

Žiarivky môžete zakúpiť u autorizovaných servisných agentov.
