SHINING PELTROX - Kuhinjska napa ELICA - Brezplačna navodila za uporabo

Tip izdelka	Stenska kuhinjska napa
Znamka	ELICA
Model	SHINING PELTROX
Širina	60 cm
Globina	50 cm
Višina	30 cm (spremenljivo z vodilom)
Neto teža	15 kg
Električna napetost	220-240 V, 50/60 Hz
Moč motorja	200 W
Energijski razred	A
Maksimalni pretok zraka	600 m³/h
Maksimalna raven hrupa	62 dB(A)
Število hitrosti	3 + intenzivna
Osvetlitev	LED, 2 x 3 W
Maščobni filter	Aluminij, primeren za pomivalni stroj
Ogljeni filter	Opcijsko, zamenjava vsakih 6 mesecev
Upravljanje	Tipkala
Način odvajanja	Odvod na prosto ali recirkulacija
Premer izhoda	150 mm
Vzdrževanje	Očistite maščobne filtre vsak mesec
Popravljivost	Nadomestni deli so na voljo preko servisne službe

Pogosto zastavljena vprašanja - SHINING PELTROX ELICA

Kako namestiti napo SHINING PELTROX?

Namestitev mora opraviti usposobljen strokovnjak. Upoštevajte varnostno razdaljo najmanj 65 cm med napo in kuhalno ploščo. Uporabite priložena zidna sidra, primerna za steno.

Kako očistiti maščobne filtre?

Odstranite kovinske filtre in jih operite v pomivalnem stroju pri nizki temperaturi ali ročno z detergentom. Pred namestitvijo pustite, da se posušijo.

Kako pogosto zamenjati ogljeni filter?

Ogljeni filter je treba zamenjati približno vsakih 6 mesecev ali pogosteje, če napa intenzivno uporablja. Ni ga mogoče prati.

Napa povzroča hrup: ali je to normalno?

Hrup prezračevanja je normalen. Najvišja raven hrupa je 62 dB(A). Če se pojavi nenormalen hrup, preverite, ali so filtri pravilno pritrjeni in da nič ne ovira odvodne cevi.

Kako nastaviti moč sesanja?

Uporabite tipkala: hitrosti 1, 2, 3 in intenzivni položaj. Intenzivna hitrost se samodejno izklopi po nekaj minutah.

Ali lahko napo uporabljam brez zunanjega odvoda?

Da, v načinu recirkulacije. Namestite dodatni ogljeni filter in zrak bo filtriran ter recirkuliran v kuhinji.

Kaj storiti, če LED indikatorji ne svetijo?

Preverite električno napajanje. Če težava vztraja, so LED vgrajene in jih mora zamenjati pooblaščeni strokovnjak.

Kako razstaviti napo za vzdrževanje?

Pred kakršnim koli posegom izključite aparat. Odstranite filtre, nato po potrebi odvijte spodnjo ploščo. Oglejte si shemo v navodilih.

Kakšna je priporočena višina namestitve?

Za električno ali plinsko kuhanje upoštevajte razdaljo od 65 do 75 cm med kuhalno površino in napo. Za natančne vrednosti preverite navodila.

Kje najti nadomestne dele za SHINING PELTROX?

Obrnite se na servisno službo ELICA ali pooblaščenega prodajalca. Filtri, žarnice in dodatki so na voljo na naročilo.

NAVODILA ZA UPORABO SHINING PELTROX ELICA

Hitrost 4 (intenzivno odsesavanje) - LED L1: utripajoča svetlo modra luč

Filter z aktivnim ogljem (samo pri filtrirni različici)

Sl. 28-29-30

T2. Gumb za uravnavanje luči (luč za osvetlitev kuhalne površine - sobna luč)

Na kratko pritisnite, da vklopite luč za kuhalno površino

Pritisnite in držite, da vklopite, izklopite in uravnavate intenzivnost sobne luči

Opomba: Sobna luč je na voljo samo pri nekaterih modelih.

Signalizacija nasičenosti maščobnega filtra - indikatorska lučka L1: rdeča luč

Strogo upoštevajte navodila iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprijetnosti, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

• Priročnik hranite na mestu, kjer si ga je mogoče kadarkoli ogledati. Če napravo prodate, odstopite ali premestite, naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj vsebujejo pomembne informacije o namestitvi, uporabi in varnosti.
• Naprave ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode. Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa so to deli, ki jih lahko dokupite.

Napa se lahko po izgledu razlikuje od slik iz te knjižice, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

Opozorila

Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtikač izvlečete iz vtičnice ali izklopite glavno stikalo. Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice. - Aparata ne smejo uporabljati otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen če jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti. - Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo. - Otroci naj aparata ne čistijo in naj na njem ne izvajajo vzdrževalnih del brez nadzora. - Ko se kuhinjska napa uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen.

• Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku.
• Neupoštevanje pravil za čiščenje nape ter zamenjavo in čiščenje filtrov predstavlja tveganje za požar.
• Pod napo je strogo prepovedana priprava flambiranih jedi.
• Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih.

Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

POZOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo.

• Naprave ne priključujte na električno omrežje, dokler instalacija ni v celoti zaključena.
• Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov.
• Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.
• Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.
• Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev. V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

POZOR!

• Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.
• Ne uporabljajte s programatorjem, časovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Opomba: morebitne estetske nepravilnosti se štejejo za posebne značilnosti izdelka.

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napa prižgite na minimalni moči ON ob začetku kuhanja, in jo pustite, da deluje tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

Uporaba

Napa je izdelana za uporabo v obtočni oz. filtracijski različici z notranjim kroženjem.

Dimni hlapi in para, ki nastajajo pri kuhanju, so vsesavani v notranjost nape, filtrirani in očiščeni med prehodom skozi maščobni in ogleni filter/re, s katerimi MORA biti napa opremljena.

Pomembno

Na voljo je tudi sesalna enota.

V tem primeru ogljikovega filtra ne nameščajte.

Ob uporabi sesalne enote je morda potrebno namestiti drugačno napo od tiste, ki je prikazana v tem priročniku. Zato vam priporočamo, da kupite sesalno enoto pred namestitvijo nape in preverite navodila v prilogi.

Namestitev

Namestitev, tako električno kot mehansko, mora izvesti specializirano osebje.

Minimalna razdalja med podporno površino posod na kuhalni površini in spodnjim delom nape za kuhinjske prostore ne sme biti manjša od 50 cm pri električnih štedilnikih in 65 cm pri plinskih ali mešanih štedilnikih.

Če je v navodilih za namestitev plinskega kuhalnika navedena večja razdalja, jo je treba upoštevati.

Električna povezava

Omrežna napetost mora ustrezati napetosti, ki je navedena na nalepki z lastnostmi, nameščeni v notranjosti nape.

Izdelek je zasnovan za neposredno povezavo na napajalno omrežje, zato namestite dvopolno stikalo, skladno s standardi, ki bo zagotovilo popolno izključitev iz omrežja ob pogojih iz prenapetostnega razreda III, skladno s pravili o namestitvi.

POZOR! Detajl B (strema za pritrditev na strop) je opremljen z vodnikom (rumeno-zelene barve), katerega je treba povezati z električno instalacijo stanovanja. Sl. 16-17

POZOR! Posebno pozorni bodite na postavitev

odvečnega kabla, saj bi neupoštevanje tega navodila lahko povzročilo hudo škodo na napravi in/ali električni udar uporabnika ali inštalaterja.

Pozor! Priključni kabel mora zamenjati le usposobljena tehnična asistenčna služba.

Montaža

Pred pričetkom namestite:

• Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru namestitve.
• Odstranite filter/e z aktivnim ogljem, če je/so priložen/i (glejte tudi ustrezni odstavek). Namestite ga/jih le, če želite uporabiti napo v odzračevalni različici.
• Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega priloženega materiala (na primer, ovojnice z vijaki, garancije itd.); če je, ga odstranite in shranite.

Ta vrsta nape zahteva stropno pritrditev.

Napa je težka, zato sta za njeno premikanje in namestitev potrebni vsaj dve osebi.

Napi so priloženi pritrdilni vložki, primerni za večji del sten/stropov. Vseeno pa se je treba obrniti na usposobljenega tehnika, ki vam bo potrdil ustreznost materialov glede na vrsto stene/stropa. Stena/strop morata biti dovolj trdna, da lahko prenašata težo nape.

Ta izdelek je prirejen za delovanje z daljinskim upravljalnikom, ki je priložen ali ga kot dodatno opremo lahko ločeno kupite.

Za upravljanje nape z daljinskim upravljalnikom je treba opraviti postopek povezljivosti.

POZOR!

Najprej je treba napo izklopiti in vnovič priklopiti v električno omrežje ter opraviti postopek povezljivosti v prvi minuti napajanja.

Preberite daljinskemu upravljalniku priložena navodila, kjer dobite vse informacije o povezljivosti in pravilni uporabi.

Opomba: z daljinskim upravljalnikom je mogoče programirati izklop z zakasnitvijo, na podlagi v tistem trenutku aktivne hitrosti (moči) sesanja:

Hitrost 1 (nizko sesanje): 20 minut

Hitrost 2 (srednje sesanje): 15 minut

Hitrost 3 (visoko sesanje): 10 minut

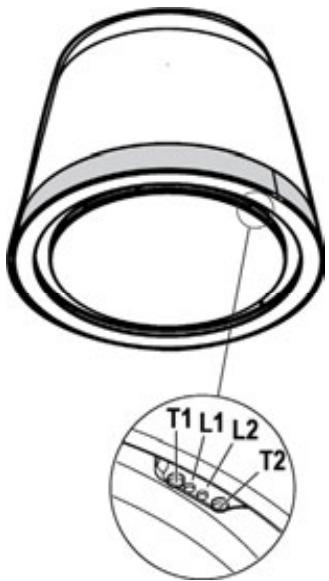

T1. Tipka za nadzor hitrosti (moči) sesanja.

Pritiskajte, dokler ne izberete želene hitrosti med naslednjimi možnostmi:

Hitrost OFF - lučka LED L1: ugasnjena

Hitrost 1 (šibko sesanje) - lučka LED L1: lučka zelene barve

LED L2 utripa zeleno, če je aktiviran izklop nape z zakasnitvijo (le z daljinskim upravljalnikom).

Hitrost 2 (srednje močno sesanje) - LED lučka L1: lučka rumene barve

LED L2 utripa rumeno, če je aktiviran izklop nape z zakasnitvijo (le z daljinskim upravljalnikom).

Hitrost 3 (močno sesanje) - LED lučka L1: lučka svetlo modre barve

LED L2 utripa svetlo modro, če je aktiviran izklop nape z zakasnitvijo (le z daljinskim upravljalnikom).

Hitrost 4 (intenzivno sesanje) - lučka LED L1: svetlo modre barve gumb

Opomba 1: Hitrost 4 ima omejeno trajanje 5 minut, nato napa avtomatsko preide na hitrost 2.

T2. Tipka za kontrolo osvetlitve (lučka kuhalne ploskve - ambientna lučka)

S krajšim pritiskom vklopite luč za osvetlitev kuhalne ploskve

Pritisnite tipko in jo stiskajte, dokler se ne vklopi, izklopi in nastavi jakost ambientne lučke.

Opomba: Ambientna lučka je na voljo le pri nekaterih modelih.

Opozorilo zaradi zasičenosti maščobnega filtra - LED L1: rdeča lučka.

Opozorilo je vidno še približno eno minuto po tem, ko ste napo izključili.

Ko se pojavi to opozorilo, izvedite vzdrževalni poseg maščobnega filtra.

Opozorilo zaradi zasičenosti oglenega filtra - LED L1: rdeča utripajoča lučka.

Opozorilo je vidno še približno eno minuto po tem, ko ste napo izključili.

Ko se pojavi to opozorilo, izvedite vzdrževalni poseg oglenega filtra.

Deaktivacija/Aktivacija opozorila na zasičenost oglenega filtra.

To opozorilo je ponavadi aktivirano, za deaktivacijo je potrebno:

Obe tipki izpustite in isti tipki T1 in T2 ponovno pritisnite za kratek čas.

LED lučka L1 začne fiksno goreti v oranžni barvi (opozorilo aktivno), nato začne utripati (opozorilo deaktivirano).

Če želite ponovno aktivirati opozorilo, operacijo ponovite, LED lučka L1 bo prešla iz utripajoče oranžne barve (opozorilo neaktivno) v fiksno gorečo oranžno barvo (opozorilo aktivirano).

Reset opozorila za zasičenost filtrov.

Pri ugasnjeni napi hkrati pritisnite tipki T1 in T2 za najmanj 5 sekund, LED lučka L1 bo prenehala opozarjati na zasičenost.

Ponovite operacijo v primeru opozorila na zasičenost obeh filtrov.

Omogočanje daljinskega upravljanja.

Opravljena združitev daljinskega upravljalnika je prikazana z vklopom obeh LED luči.

Vzdrževanje

Čiščenje

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. Za čiščenje NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA!

Maščobni filter

SI.28-29-30

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očiščen mora biti vsaj enkrat mesečno (ali takrat, ko sistem za indikacijo umazanije filtrov - če je na vašem modelu prisoten - na to opozori), z neagresivnimi detergenti, v pomivalnem stroju na nizki temperaturi in v kratkem ciklu pomivanja (maks. T: 70°C).

Pri pomivanju v pomivalnem stroju se kovinski deli lahko razbarvejo.

Filter je potrebno sušiti v pečici na temperaturi maks. 100°C eno uro; v primeru, da je filter še vlažen, s sušenjem nadaljujte.

Filter zamenjajte najmanj vsaki 2 leti.

Pozor! Po končanem vzdrževanju filtra v ustrezni vsebnik vstavite NAJPREJ maščobni filter, NATO pa ogleni filter. Slednjega je mogoče prepoznati po pakiranju v tesno zaprto

tekstilno vrečko.

Prepričajte se, da se po namestitvi obeh vsebnikov vidi le maščobni filter.

Ogleni filter (samo za obtočno različico)

Sl. 28-29-30

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Pozor! Filter na aktivno oglje je mogoče prepoznati po pakiranju v tesno zaprto tekstilno vrečko. Izvedite operacijo demontaže, vzdrževanja in čiščenja filtra, pri čemer s filtrom ravnajte zelo previdno, da ga ne poškodujete ali odprete tesno zaprte tekstilne vrečke.

Ogleni filter se lahko opere vsake dva meseca (ali takrat, ko sistem, ki zaznava zasičenost filtrov - če je na modelu, ki je v vaši lasti, predviden - opozori na to potrebo), v topli vodi in ustreznimi detergenti oziroma v pomivalnem stroju pri 65 °C (v primeru pranja v pomivalnem stroju izvedite popolni cikel brez posode v stroju).

Odstranite odvečno vodo, ne da bi pri tem poškodovali filter, nato pa filter postavite za deset minut v pečico, segreto na 100 °C, da se povsem posuši. Blazino filtra zamenjajte vsaka tri leta, ali ko se tkanina poškoduje.

Pozor! Po končanem vzdrževanju filtra v ustrezni vsebnik vstavite NAJPREJ maščobni filter, NATO pa ogleni filter. Slednjega je mogoče prepoznati po pakiranju v tesno zaprto tekstilno vrečko.

Prepričajte se, da se po namestitvi obeh vsebnikov vidi le maščobni filter.

Zamenjava žarnic

Sl. 29

Napa ima sistem osvetlitve, ki temelji na LED tehnologiji.

LED lučke zagotavljajo optimalno osvetlitev in do 10-krat daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter 90% prihranek električne energije.

Za zamenjavo žarnic se obrnite na pooblaščenega serviserja in prodajalca rezervnih delov.

Strogo se pridržujte uputstava koje donosi ovaj prisucnik. Otklanjamo bilo kakvu odgovornost za eventualne nezgode, smetnje ili pozar na aparatu koji proizlaze iz nepostivanja uputstava koje donosi ovaj prisucnik. Kuhinjska napa ima funkcjju usisavanja dima i pare za vrijeme kuhanja te je namijenjena samo kućnoj uporabi.

Pomembno je, da ta priročnik shranite, da ga boste lahko kadar koli preverili. V primeru, da ta izdelek prodate, podarite ali se preselite, poskrbite, da bo vedno skupaj z izdelkom. - Pozorno preberite navodila: v njih so pomembne informacije o namestitvi, uporabi in varnosti. - Ne izvajajte nobenih mehanskih ali električnih sprememb (predelav) na izdelku ali na odvodnih ceveh. - Preden začnete z namestitvijo aparata, se prepričajte, da nobena komponenta ni poškodovana. V nasprotnem primeru se obrnite na prodajalca in ne nadaljujte z namestitvijo.
