Tip produs	Hotă de bucătărie murală
Marcă	ELICA
Model	SHINING PELTROX
Lățime	60 cm
Adâncime	50 cm
Înălțime	30 cm (variabilă cu conductă)
Greutate netă	15 kg
Alimentare electrică	220-240 V, 50/60 Hz
Putere motor	200 W
Clasă energetică	A
Debit aer max	600 m³/h
Nivel sonor max	62 dB(A)
Număr trepte	3 + intens
Iluminare	LED, 2 x 3 W
Filtru de grăsimi	Aluminiu lavabil în mașina de spălat vase
Filtru de cărbune	Opțional, înlocuire la 6 luni
Comenzi	Butoane apăsare
Mod evacuare	Evacuare în exterior sau reciclare
Diametru ieșire	150 mm
Întreținere	Curățați filtrele de grăsimi lunar
Reparabilitate	Piese de schimb disponibile prin service post-vânzare

Întrebări frecvente - SHINING PELTROX ELICA

Cum se instalează hota SHINING PELTROX ?

Instalarea trebuie efectuată de un profesionist calificat. Asigurați-vă că respectați distanța de siguranță de minim 65 cm între hotă și plita de gătit. Utilizați diblurile furnizate, adaptate peretelui.

Cum se curăță filtrele de grăsimi ?

Scoateți filtrele metalice și spălați-le în mașina de spălat vase la temperatură scăzută sau manual cu detergent. Lăsați să se usuce înainte de a le pune la loc.

Cât de des se schimbă filtrul de cărbune ?

Filtrul de cărbune trebuie înlocuit la aproximativ 6 luni, sau mai des dacă hota este utilizată intens. Nu este lavabil.

Hota face zgomot: este normal ?

Un zgomot de ventilație este normal. Nivelul sonor maxim este de 62 dB(A). Dacă apare un zgomot anormal, verificați dacă filtrele sunt bine fixate și dacă nimic nu obstrucționează conducta.

Cum se reglează puterea de aspirare ?

Folosiți butoanele apăsare: treptele 1, 2, 3 și poziția intensiv. Treapta intensivă se dezactivează automat după câteva minute.

Pot folosi hota fără evacuare în exterior ?

Da, în mod reciclare. Instalați filtrul de cărbune opțional și aerul va fi filtrat apoi recirculat în bucătărie.

Ce fac dacă indicatoarele LED nu se aprind ?

Verificați alimentarea electrică. Dacă problema persistă, LED-urile sunt integrate și trebuie înlocuite de un profesionist autorizat.

Cum se demontează hota pentru întreținere ?

Înainte de orice intervenție, deconectați aparatul. Scoateți filtrele, apoi deșurubați panoul inferior dacă este necesar. Consultați schema din manual.

Care este înălțimea de montaj recomandată ?

Pentru gătit electric sau pe gaz, respectați o distanță de 65-75 cm între suprafața de gătit și hotă. Consultați manualul pentru valorile exacte.

Unde găsesc piese de schimb pentru SHINING PELTROX ?

Contactați serviciul post-vânzare ELICA sau un distribuitor autorizat. Filtrele, becurile și accesoriile sunt disponibile la comandă.

MANUAL DE UTILIZARE SHINING PELTROX ELICA

Urmați îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.

• Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul. Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
• Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. În caz contrar, contactați furnizorul și nu continuați cu instalarea.

Observație: Elementele marcate cu simbolul (*) sunt accesorii opționale furnizate doar pentru anumite modele sau care nu sunt prevăzute și trebuie cumpărate.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

Avertisment

• Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.
• Purtati întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt supravegheați și au fost instruiți cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.
• Copiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.
• Curățarea și întreținerea nu se face de către copii fără supraveghere.
• Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.
• Hota trebuie să fie curățată în mod regulat atât în interior, cât și în exterior (cel puțin o dată pe lună).
• Trebuie să se respecte în mod expres ceea ce este indicat în Instrucțiunile de întreținere.

Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.

• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizați numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual.

Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă pentru a se asigura că uleiul nu se supraîncălzește și se aprinde.

AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinți pe durata utilizării.

• Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet terminată.
• În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească întocmai normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la niciun sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alți combustibili.
• Nu folosiți și nu lăsați hota fără bec montat corect, din cauza riscului de electrocutare.
• Nu folosiți niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin.

• Folosiți numai șuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de șuruburi. Utilizați lungimea corectă pentru șuruburile identificate în Ghidul de instalare.
• În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

ATENȚIE!

• Neinstalarea șuruburilor sau a dispozitivului de fixare în conformitate cu aceste instrucțiuni poate duce la pericole de natură electrică.
• Nu utilizați cu un temporizator, timer, o telecomandă separată sau orice alt dispozitiv care se activează automat.

Notă: orice imperfecțiuni în aspectul estetic trebuie considerate ca fiind caracteristici specifice ale produsului însuși.

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deșeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

• Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performanță: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp de câteva minute după ce ați terminat de gătit. Măriți viteza în

cazul cantităților mari de fum sau vapori și utilizați viteza/vitezele sporită/e doar în cazuri extreme. Înlocuiți filtrul/filtrele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/filtrele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea filtrantă cu reciclare internă.

Fumul și vaporii care provin de la pregătirea mâncărurilor sunt aspirați în interiorul hotei, filtrați și depurați de filtrul/filtrele anti-grăsime și de filtrul/filtrele de cărbune cu care hota TREBUIE să fie dotată.

Important

Este posibilă achiziționarea unui kit pentru funcționare cu aspirare.

În acest caz, filtrul cu carbon nu trebuie instalat.

În plus, utilizarea kitului de aspirare ar putea necesita o instalare a hotei altfel decât este ilustrat în acest manual. De aceea, înainte de a începe instalarea hotei, achiziționați kitul de aspirare și consultați instrucțiunile anexate kitului.

Instalarea

Instalarea, atât electrică, cât și mecanică, trebuie să fie executată numai de către personalul specializat.

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50 cm în cazul mașinilor de gătit electrice și de 65 cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Conexiunea electrică

Tensiunea rețelei trebuie să coincidă cu datele însemnate pe eticheta autocolantă situată în interiorul hotei.

Hota trebuie conectată direct la rețeaua de alimentare, așadar, aplicați un întrerupător bipolar la o priză adecvată normelor în vigoare, care să asigure deconectarea imediată de la rețea în cauzele prevăzute de categoria supraîncărcării III, conform regulilor de instalație.

Atenție! Detaliul B (cadru de sprijin pe peretele din apropierea tavanului) are un cablu (galben-verde) care trebuie să fie legat la împământarea instalației electrice a locuinței. Fig. 16-17

Atenție! Faceți atenție la poziționarea cablului, nerespectarea acestor indicații poate provoca daune hotei și/sau riscul de electrocutări pentru utilizator sau pentru alții.

Atenție! Înlocuirea cablului de interconexiune trebuie să fie efectuată numai de către un Centru de Service autorizat.

Montarea

Informații preliminare pentru instalare:

• Verificați ca produsul cumpărat să fie de dimensiune și volum adecvat zonei de instalare alese.
• Scoateți filtrul/filtrele de cărbune activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/acestea vor fi instalate numai dacă se utilizează hota în versiunea filtrantă.
• Verificați ca în interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu șuruburi, garanție etc.), eventual să le scoateți și să le păstrați.

Acest tip de hotă trebuie fixată la tavan.

Produs cu greutate mare, deplasarea și instalarea hotei trebuie efectuate de cel puțin două sau mai multe persoane.

Hota este dotată cu dibluri de fixare adecvate pentru toți pereții/tavanele. Este necesar, totuși, să cereți părerea unui tehnician specialist pentru a vă asigura de calitatea materialelor și de tipul peretelui sau al tavanului. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține greutatea hotei.

Funcționare

Acest produs este proiectat pentru a funcționa cu telecomanda Elica, livrată împreună cu produsul sau care se poate achiziționa separat ca accesoriu opțional.

Pentru a putea controla hota cu ajutorul telecomenzii este necesar să se execute procedura de înregistrare.

ATENȚIE!

Pentru a începe, este necesar să se deconecteze și să se reconecteze hota la rețeaua electrică pentru a fi executată procedura de înregistrare în primul minut de alimentare.

Citiți instrucțiunile livrate cu telecomanda, care conțin toate informațiile pentru înregistrarea și utilizarea corectă a acesteia.

Observație: Utilizând telecomanda, aveți posibilitatea să programați închiderea cu întârziere în funcție de viteza (puterea) de aspirare din momentul respectiv:

Viteza 1 (aspirare redusă): 20 minute Viteza 2 (aspirare medie): 15 minute Viteza 3 (aspirare puternică): 10 minute

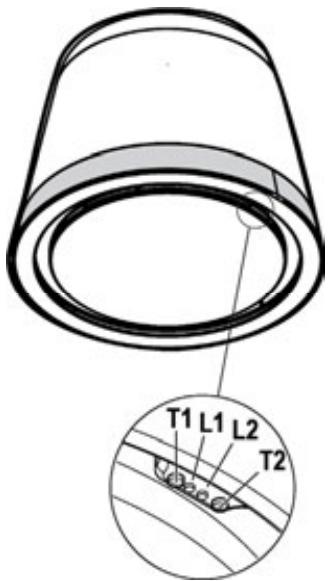

T1. Tastă de control a vitezei (puterii) de aspirație.

Apăsați repetat până la selectarea vitezei dorite:

Viteza OFF - Led L1: stins

Viteza 1 (viteză redusă de aspirație) - Led L1: lumină verde

Ledul L2 luminează intermitent de culoare verde dacă este activă oprirea întârziată a hotei (numai cu telecomanda).

Viteza 2 (viteză medie de aspirație) - Led L1: lumină galbenă

Ledul L2 luminează intermitent de culoare galbenă dacă este activă oprirea întârziată a hotei (numai cu telecomanda).

Viteza 3 (viteză mare de aspirație) - Led L1: lumină de culoare albastru închis

Ledul L2 luminează intermitent de culoare albastru închis dacă este activă oprirea întârziată a hotei (numai cu telecomanda).

Viteza 4 (viteză intensivă de aspirație) - Led L1: buton de culoare albastru închis

Nota 1: Viteza 4 are o durată limitată de 5 min. după care hota trece automat la viteza 2.

T2. Tasta de control iluminat (lumina plitei de gătit - lumina ambientală)

Apăsați scurt pentru iluminarea plitei

Apăsați și mențineți apăsat mai mult pentru a activa și dezactiva și regla intensitatea luminii ambientale

Notă: Lumina ambientală este disponibilă numai în anumite modele.

Semnalizare saturație filtru antigrăsime - Led L1: lumină roșie

Semnalizarea este vizibilă timp de aproximativ un minut după oprirea hotei.

Când apare această semnalizare, efectuați întreținerea filtrului

antigrăsime.

Semnalizare saturație filtru cu cărbune activ - Led L1: lumină roșie intermitentă

Semnalizarea este vizibilă timp de aproximativ un minut după oprirea hotei.

Când apare această semnalizare, efectuați întreținerea filtrului cu cărbune activ.

Dezactivare/Activare semnalizării saturației filtrului cu cărbune activ:

Această semnalizare este de obicei activă. Pentru a o dezactiva:

Eliberați ambele taste și reapăsați-le scurt pe aceleași taste T1 și T2.

Ledul L1 este de culoare roșie, fix (semnalizare activă), apoi începe să ilumineze intermitent (semnalizare dezactivată).

Repetați operațiunea dacă doriți reactivarea semnalizării. Ledul L1 roșu intermitent (semnalizare dezactivată) devine roșu fix (semnalizare activă).

Reset semnalizare saturație filtru

Cu hota oprită, apăsați simultan tastele T1 și T2 timp de cel puțin 5 secunde. Ledul L1 nu mai semnalizează condiția de saturație.

Repetați operațiunea în caz de semnalizare simultană a ambelor filtre.

Programare telecomandă

Asocierea telecomenzii este semnalată de aprinderea ambelor LED-uri.

Întreținerea

Curățarea

Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!

Filtru anti-grăsimi

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curățat cel puțin o dată pe lună (sau când sistemul care indică nivelul de saturație a filtrelor - dacă este prevăzut pentru modelul achiziționat - indică această necesitate), cu detergenți neagresivi, în mașina de spălat vase, la temperaturi reduse și ciclu scurt. (Tmax: 70°C)

În timpul spălării în mașina de spălat vase, părțile metalice se pot decolora.

Filtrul trebuie uscat în cuptor la o temperatură de max 100°C timp de o oră; în cazul în care filtrul este încă umed, repetați operația.

Înlocuiți filtrul cel puțin o dată la 2 ani.

Atenție! După efectuarea întreținerii filtrului, montați în compartimentul corespunzător MAI ÎNTÂI filtrul antigrăsime,

APOI filtrul cu cărbune activ. Acesta din urmă se recunoaște deoarece este introdus într-o plasă sigilată.

Verificați ca după montarea compartimentului să fie vizibil numai filtrul antigrăsime.

Filtru de cărbune (numai pentru versiunea filtrantă) Fig. 28-29-30

Reține mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor.

Atenție! Filtrul cu cărbune activ se recunoaște deoarece este introdus într-o plasă sigilată. Efectuați operațiunile de demontare, întreținere și curățare a filtrului cu cea mai mare atenție pentru a nu deteriora sau deschide plasa.

Filtrul de cărbune trebuie să fie spălat la fiecare 2 luni (sau când sistemul de semnalare a saturației filtrelor - dacă modelul dvs. este prevăzut - indică această necesitate) în apă caldă și detergenți specifici sau în mașina de spălat vase la 65°C (în cazul în care îl spălați folosind mașina de spălat, executați un program de spălare complet fără a introduce alte vase).

Înlăturați excesul de apă, fără să deteriorați filtrul, după care introduceți-l în cuptor pentru aproximativ 10 minute la 100°C, pentru a-l usca complet.

Înlocuiți filtrul la fiecare 3 ani sau de fiecare dată când acesta se deteriorează.

Atentie! Dupa efectuarea intretinerii filtrului, montati in compartimentul corespunzator MAI INTAI filtrul antigrasime, APOI filtrul cu carbune activ. Acesta din urma se recunoaste deoarece este introdus intr-o plasa sigilata.

Verificati ca dupa montarea compartimentului sa fie vizibil numai filtrul antigrasime.

Inlocuirea becurilor

Fig. 29

Hota este dotata cu un sistem de iluminare bazat pe tehnologia LED.

LED-urile garanteaza o iluminare optima, o durata de pana la 10 ori mai mare fata de becurile traditionale si permit economisirea a 90% din energia electrica.

Pentru inlocuirea becurilor, contactati centrul de service autorizat pentru piese de schimb.

Electrocasnicul este destinat exclusiv uzului casnic. Producatorul isi declina orice responsabilitate pentru defectiuni, daune sau incendii cauzate de utilizarea aparatului in alte scopuri decat cele prevazute in prezentul manual. Aparatul este destinat exclusiv prepararii alimentelor si este destinat numai pentru uz casnic.

Este foarte important sa pastrati aceste instructiuni, pentru a putea consulta manualul oricand. Daca aparatul este vandut, cedat sau transferat, asigurati-va ca instructiunile insotesc intotdeauna aparatul. Cititi cu atentie instructiunile. Acestea contin informatii importante privind instalarea, utilizarea si siguranta. Este interzisa efectuarea de modificari ale partii electrice sau mecanice a aparatului. - Inainte de a incepe instalarea echipamentului, verificati integritatea si completitudinea tuturor componentelor. Daca exista deteriorari vizibile, contactati furnizorul si nu incepeti montajul.

Atentie: Accesoriile marcate cu simbolul (*) sunt optionale, furnizate doar pentru anumite modele, sau reprezinta piese care nu sunt incluse in pachetul de livrare si care se achizitioneaza separat.

Hota poate avea un design diferit de cel prezentat in figurile acestui manual. Cu toate acestea, instructiunile de utilizare, intretinere si instalare raman aceleasi.

Atentie!

• Inainte de a efectua orice operatiune de curatare sau de intretinere, deconectati hota de la reteaua electrica, scotand mufa din priza sau oprind intrerupatorul general al incaperii. Pentru toate operatiunile de instalare si intretinere, purtati manusi de protectie.
• Aparatul poate fi utilizat de copii cu varsta de cel putin 8 ani si de persoane cu capacitati fizice reduse.
