SHINING PELTROX - Virtuvės gartraukis ELICA - Nemokama naudojimo instrukcija

Gaminio tipas	Sieninis gartraukis
Prekės ženklas	ELICA
Modelis	SHINING PELTROX
Plotis	60 cm
Gylis	50 cm
Aukštis	30 cm (kintamas su ortakiu)
Neto svoris	15 kg
Maitinimas	220-240 V, 50/60 Hz
Variklio galia	200 W
Energijos klasė	A
Maksimalus oro srautas	600 m³/h
Maksimalus triukšmo lygis	62 dB(A)
Greičių skaičius	3 + intensyvus
Apšvietimas	LED, 2 x 3 W
Riebalų filtras	Aliuminis, plaunamas indaplovėje
Anglies filtras	Pasirinktinis, keičiamas kas 6 mėnesius
Valdymas	Mygtukai (spustelėjimo)
Išmetimo režimas	Išorinis išmetimas arba recirkuliacija
Išleidimo skersmuo	150 mm
Priežiūra	Valykite riebalų filtrus kas mėnesį
Remontas	Atsarginės dalys prieinamos per aptarnavimo tarnybą

Dažnai užduodami klausimai - SHINING PELTROX ELICA

Kaip sumontuoti SHINING PELTROX gartraukį?

Montavimą turi atlikti kvalifikuotas specialistas. Laikykitės mažiausio 65 cm saugaus atstumo tarp gartraukio ir kaitlentės. Naudokite pateiktus sienai tinkamus kaiščius.

Kaip išvalyti riebalų filtrus?

Išimkite metalinius filtrus ir nuplaukite juos indaplovėje žemoje temperatūroje arba rankomis su plovikliu. Prieš montuodami atgal, leiskite jiems išdžiūti.

Kaip dažnai keisti anglies filtrą?

Anglies filtrą reikia pakeisti maždaug kas 6 mėnesius, o dažniau, jei gartraukis naudojamas intensyviai. Jis nėra plaunamas.

Gartraukis triukšmauja: ar tai normalu?

Vėdinimo triukšmas yra normalus. Maksimalus triukšmo lygis yra 62 dB(A). Jei atsiranda neįprastas triukšmas, patikrinkite, ar filtrai yra tinkamai užspausti ir ar niekas neužkemša ortakio.

Kaip nustatyti siurbimo galią?

Naudokite mygtukus: greičiai 1, 2, 3 ir intensyvus režimas. Intensyvus greitis automatiškai išsijungia po kelių minučių.

Ar galiu naudoti gartraukį be išorinio išmetimo?

Taip, recirkuliacijos režimu. Sumontuokite pasirinktinį anglies filtrą, ir oras bus filtruojamas bei grąžinamas į virtuvę.

Ką daryti, jei LED lemputės neužsidega?

Patikrinkite elektros tiekimą. Jei problema išlieka, LED lempos yra įmontuotos ir turi būti pakeistos kvalifikuoto specialisto.

Kaip išmontuoti gartraukį priežiūrai?

Prieš bet kokį veiksmą atjunkite prietaisą. Išimkite filtrus, tada, jei reikia, atsukite apatinį skydelį. Žiūrėkite schemą instrukcijoje.

Koks rekomenduojamas montavimo aukštis?

Elektros ar dujinei viryklei laikykitės 65–75 cm atstumo tarp kaitinimo paviršiaus ir gartraukio. Tikslias vertes žiūrėkite instrukcijoje.

Kur rasti atsargines dalis SHINING PELTROX?

Susisiekite su ELICA aptarnavimo tarnyba arba įgaliotu prekiautoju. Filtrai, lemputės ir priedai yra prieinami užsakymo būdu.

NAUDOJIMO INSTRUKCIJA SHINING PELTROX ELICA

LT - Montavimo ir naudojimo instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar perkeltumėte į kitą vietą, įsitikinkite, kad instrukcijos liktų kartu su gaminiu. - Įdėmiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie įdiegimą, naudojimą ir saugumą. - Nekeiskite elektrinių ar mechaninių gaminio ar iškvietimo vamzdžių savybių. - Prieš įgrendami gaminį, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite įgrendimo darbus ir susisiekite su platintoju.

Pastaba: (^*) "simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

Saugos taisyklės

Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo, ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklį. - Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbines pirštines. - Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu. - Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu. - Valymas ir priežiūra negali būti atliekama vaikų be priežiūros. - Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais dujas ar kitą

medžiagų degimą.

• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ KARTĄ PER MĖNESĮ), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus. Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisrą, dėl to jos būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.

• Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas. Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.
• Įsiurbiamas oras negali būti išleidžiamas į vamzdyną, naudojamą dūmams, susidariusiems dėl dujų ar kitų medžiagų degimo, išmetimui.
• Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu.
• Niekada nenaudokite gartraukio tinkamai nesumontavę grotelių!
• Gartraukis JOKIU BŪDU negali būti naudojamas kaip atrama, nebent aiškiai nurodyta kitaip.
• Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.
• Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.
• Iškilus dvejonėms, kreipkitės į įgaliotą aptarnavimo centrą ar panašų kvalifikuotą personalą.

DĖMESIO!

• Netinkamai sumontavus varžtus ir kitas tvirtinimo detales, nurodytas šiose instrukcijose, gali kilti pavojus elektra.
• Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotolinio valdymo pultu arba bet kuriuo kitu

Pastaba: galimi išorinės išvaizdos trūkumai turi būti suprantami kaip ypatingos produkto charakteristikos.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC dėl elektros ir elektroninės įrangos atliekų (EEĮ atliekų). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskirtas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, įjunkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelias minutes. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsuotąją veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugėrimo efektyvumą, keiskite anglies filtrą (-us). Kad išlaikytumėte riebalų filtro (-ų) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

Gaubtas skirtas naudoti vidinės recirkuliacijos filtravimo režimu.

Dūmai ir garai, susidarantys valgio gaminimo metu, įtraukiami į gaubto vidų, filtruojami ir išvalomi per riebalų filtrą (-us) ir anglies filtrą (-us), kuris (-ie) TURI būti gaubte.

Svarbu

Galima įsigyti ištraukiamosios versijos komponentų rinkinį. Šiuo atveju nereikia montuoti anglies filtro.

Be to, ištraukiamosios versijos komponentų įrengimas gali skirtis nuo aprašyto šioje instrukcijų knygelėje, todėl prieš įrengdami gaubtą, nusipirkite ištraukiamosios versijos komponentų rinkinį ir perskaitykite prie rinkinio pridedamas

instrukcijas.

Įrengimas

Tiek elektrines, tiek mechanines detales turi sumontuoti specializuotas personalas.

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 50 cm, o jei viryklė dujinė ar kombinuota - 65 cm.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Elektros tinklo įtampa turi atitikti ant etiketės, esančios gaubto viduje, nurodytą įtampą.

Gaminys skirtas tiesiogiai prijungti prie elektros maitinimo tinklo, todėl, vadovaudamiesi montavimo taisyklėmis, prijunkite dvipolį jungiklį pagal III patikimumo kategorijos normas, kad per didelės įtampos atveju būtų garantuotas visiškas tinklo atjungimas.

DĖMESIO! Prie detalės B (tvirtinimo prie lubų laikiklis), pridedamas laidas (geltonas-žalias), kurį reikia prijungti prie buitinio elektros prietaiso žemės laido. 16-17 pav.

DĖMESIO! Atsargiai elkitės su likusia laido dalimi, nes priešingu atveju galite prietaisą sugadinti, o jį naudojantis ar liečiantis asmuo gali patirti elektros šoką.

Dėmesio! Sujungimo laidą pakeisti turi įgalioti technikos specialistai.

Montavimas

Prieš pradedant įrengimą:

• Patikrinkite, ar įsigyto gaminio dydis tinka pasirinktai įrengimo vietai. Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte (taip pat žiūrėkite atitinkamą pastraipą). Jį (juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.
• Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra atsarginių detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t.t.), jas išimkite ir saugokite.

Šį gaubtą reikia pritvirtinti prie lubų.

Itin didelio svorio gaminys: jį kilnoti ir montuoti privalo du ar daugiau asmenų.

Jei prie gaubto yra tvirtinimo pleistrai, pritaikyti daugumai senų lubų, vis tiek reikia išsikviesti kvalifikuotą specialistą, kuris patikrintų, ar medžiagos pritaikytos tam senų lubų tipui. Sienos/lubos turi būti pakankamai storos, kad išlaikytų gaubto svorį.

Veikimas

Šis produktas yra skirtas naudoti su Elica radijo bangų valdymo pultu, kuris yra pridėtas prie produkto arba jį galima įsigyti atskirai kaip priedą.

Tam, kad galėtumėte gartraukį kontroliuoti radijo bangų valdymo pultu, reikia atlikti susiejimo procedūrą.

DĖMESIO!

Norint pradėti, reikia atjungti ir vėl prijungti gartraukį prie elektros tinklo ir atlikti susiejimo procedūrą per pirmą minutę nuo tada, kai pradedama tiekti energija.

Perskaitykite prie radijo bangų valdymo pulto pridėtas instrukcijas, kuriose pateikiama visa informacija apie jo susiejimą ir teisingą naudojimą.

Pastaba: nuotolinio valdymo pultu galima užprogramuoti išjungimo delsą, atsižvelgiant į tuo metu aktyvų siurbimo greitį (galią):

1 greitis (nedidelis siurbimas): 20 minučių; 2 greitis (vidutinis siurbimas): 15 minučių; 3 greitis (didelis siurbimas): 10 minučių.

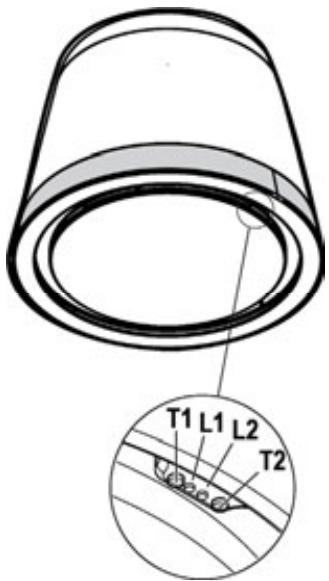

T1. Siurbimo greičio (galios) valdymo mygtukas. Spauskite kelis kartus, kol pasirinksite norimą greitį: Greitis „Išjungta“ – L1 LED: išjungtas.

1 greitis (nedidelis siurbimo greitis) - L1 LED: žalia šviesa; L2 LED mirksi žalia spalva, jei suaktyvinta gartraukio išjungimo delsa (tik su nuotolinio valdymo pultu). 2 greitis (vidutinis siurbimo greitis) - L1 LED: geltona šviesa; L2 LED mirksi geltona spalva, jei suaktyvinta gartraukio išjungimo delsa (tik su nuotolinio valdymo pultu). 3 greitis (didelis siurbimo greitis) - L1 LED: žydra šviesa; L2 LED mirksi žydra spalva, jei suaktyvinta gartraukio išjungimo delsa (tik su nuotolinio valdymo pultu). 4 greitis (labai didelis siurbimo greitis) - L1 LED: žydras mygtukas. 1 pastaba: 4 greitis trunka ribotą laiką (5 minutes); po to gartraukis automatiškai pereina į 2 greitį.

T2. Apšvietimo reguliavimo mygtukas (kaitlentės apšvietimas / aplinkos apšvietimas)

Trumpai paspauskite, norėdami įjungti kaitlentės apšvietimą.

Paspauskite ir palaikykite, norėdami įjungti, išjungti ir reguliuoti aplinkos apšvietimo intensyvumą.

Pastaba: aplinkos apšvietimo funkcija veikia tik tam tikruose modeliuose.

Tepalo filtro prisisotinimo signalas - L1 LED: raudona šviesa.

Signalas matomas maždaug minutę išjungus gartraukį.

Kai pasirodo šis signalas, atlikite tepalo filtro techninę priežiūrą.

Anglies filtro prisisotinimo signalas - L1 LED: mirksinti raudona šviesa.

Kai pasirodo šis signalas, atlikite anglies filtro techninę priežiūrą.

Anglies filtro prisisotinimo signalo išjungimas / suaktyvinimas:

Šis signalas paprastai būna suaktyvintas; norėdami išjungti:

kai gartraukis išjungtas, vienu metu spauskite mygtukus T1 ir T2, kol išgirsite garso signalą (pyptelėjimą).

L1 LED užsidega ir nuolat dega raudona spalva (signalas suaktyvintas), o po to pradeda mirksėti (signalas išjungtas).

Pakartokite veiksmą, jei norite iš anksto suaktyvinti signalą, L1 LED mirksi raudona spalva (signalas išjungtas) ir įsijungia degti nuolat (signalas suaktyvintas).

Filtrų prisisotinimo signalo nustatymas iš naujo

Kai gartraukis išjungtas, vienu metu spauskite mygtukus T1 ir T2 mažiausiai 5 sekundes ir L1 LED daugiau neberodys prisisotinimo signalo.

Pakartokite veiksmą, jei vienu metu rodomas abiejų filtrų signalas.

Apie atliktą nuotolinio valdymo pulto susiejimą patvirtina degantys abu šviesos diodai.

Priežiūra

Valymas

Valymui naudokite TIK šluoste, suvilgytą skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuriebalinimo saugantis filtras

28-29-30 pav.

Dėmesio! Atlikę filtro priežiūros operacijas, PIRMIAUSIA į atitinkamą dėklą įstatykite riebalų filtrą, ir tik PASKUI - anglies filtrą. Pastarasis yra apvyniotas ir užplombuotas audinyje.

Kai vėl į savo vietą statysite dėklą, įsitikinkite, kad matomas tik riebalų filtras.

Anglies filtras (tik filtravimo režimu)

28-29-30 pav.

Naikina nemalonius kvapus, atsirandančius maisto gaminimo metu.

Dėmesio! Anglies filtras yra apvilktas ir užplombuotas specialiame audinyje, todėl yra lengvai atpažįstamas. Atlikdami filtro išmontavimo, priežiūros ir valymo operacijas elkitės su filtru atsargiai, kad jo nepažeistumėte ar neprapjautumėte apvalkalo.

Anglies filtrą plaukite kas du mėnesius (ar kai filtro perpildymo indikacijos sistema, jei tokia numatyta turimame modelyje, rodo tokią būtinybę) karštu vandeniu su atitinkamais plovikliais arba indaplovėje 65°C temperatūroje (plaunant indaplovėje, nustatykite pilną plovimo ciklą, plaukite atskirai nuo kitų indų). Pašalinkite vandens perteklių nepažeisdami filtro, po to 10 minučių įdėkite jį į iki 100°C kaitintą orkaitę, kad visai išdžiūtų. Keiskite kempinėlę kas 3 metus arba kiekvieną kartą pažeidus audinį.

Dėmesio! Atlikdami filtro priežiūros operacijas, PIRMIAUSIA į atitinkamą dėklą įstatykite riebalų filtrą, ir tik PASKUI - anglies filtrą. Pastarasis yra apvilktas ir užplombuotas audinyje.

Kai vėl į savo vietą statysite dėklą, įsitikinkite, kad matomas tik riebalų filtras.

Lemputės keitimas

29 pav.

Gartraukyje įrengta diodų technologijos apšvietimo sistema.

Diodai užtikrina optimalų apšvietimą, be to, jų naudojimo laikas iki 10 kartų ilgesnis nei tradicinių lempučių, taigi sutaupoma 90% elektros energijos.

Dėl lempučių pakeitimo susisiekite su atsarginių dalių autorizuotu centru.
