SHINING PELTROX - Virtuves nosūcējs ELICA - Bezmaksas lietošanas instrukcija

Produkta veids	Sienas virtuves tvaika nosūcējs
Zīmols	ELICA
Modelis	SHINING PELTROX
Platums	60 cm
Dziļums	50 cm
Augstums	30 cm (maināms ar cauruļvadu)
Neto svars	15 kg
Elektroapgāde	220-240 V, 50/60 Hz
Motora jauda	200 W
Energoefektivitātes klase	A
Maksimālais gaisa caurplūde	600 m³/h
Maksimālais trokšņu līmenis	62 dB(A)
Ātrumu skaits	3 + intensīvs
Apgaismojums	LED, 2 x 3 W
Tauku filtrs	Alumīnijs, mazgājams trauku mazgājamā mašīnā
Ogles filtrs	Pēc izvēles, nomainīt ik pēc 6 mēnešiem
Vadība	Spiedpogas
Izvadīšanas režīms	Izvadīšana ārā vai recirkulācija
Izvada diametrs	150 mm
Apkope	Tīriet tauku filtrus katru mēnesi
Remontējamība	Rezerves daļas pieejamas pēcpārdošanas servisā

Bieži uzdotie jautājumi - SHINING PELTROX ELICA

Kā uzstādīt SHINING PELTROX tvaika nosūcēju?

Uzstādīšanu jāveic kvalificētam speciālistam. Ievērojiet minimālo drošības attālumu 65 cm starp nosūcēju un plīts virsmu. Izmantojiet komplektā iekļautos sienas dībeļus.

Kā tīrīt tauku filtrus?

Noņemiet metāla filtrus un mazgājiet tos trauku mazgājamā mašīnā zemā temperatūrā vai ar rokām, izmantojot mazgāšanas līdzekli. Pirms ievietošanas atpakaļ ļaujiet nožūt.

Cik bieži jāmaina ogles filtrs?

Ogles filtrs jānomaina aptuveni ik pēc 6 mēnešiem vai biežāk, ja nosūcējs tiek intensīvi lietots. Tas nav mazgājams.

Nosūcējs trokšņo: vai tas ir normāli?

Ventilācijas troksnis ir normāls. Maksimālais trokšņu līmenis ir 62 dB(A). Ja parādās neparasts troksnis, pārbaudiet, vai filtri ir pareizi nofiksēti un nekas neaizsprosto cauruļvadu.

Kā regulēt sūkšanas jaudu?

Izmantojiet spiedpogas: ātrumi 1, 2, 3 un intensīvā pozīcija. Intensīvais ātrums automātiski izslēdzas pēc dažām minūtēm.

Vai es varu izmantot nosūcēju bez ārējās izvades?

Jā, recirkulācijas režīmā. Uzstādiet ogles filtru (pēc izvēles), un gaiss tiks filtrēts un recirkulēts virtuvē.

Ko darīt, ja LED indikatori neiedegas?

Pārbaudiet elektroapgādi. Ja problēma turpinās, LED ir integrēti un tos jānomaina pilnvarotam speciālistam.

Kā izjaukt nosūcēju apkopei?

Pirms jebkādas iejaukšanās atvienojiet ierīci. Noņemiet filtrus, pēc tam, ja nepieciešams, atskrūvējiet apakšējo paneli. Skatiet shēmu instrukcijā.

Kāds ir ieteicamais uzstādīšanas augstums?

Elektriskajai vai gāzes plītij ievērojiet attālumu no 65 līdz 75 cm starp plīts virsmu un nosūcēju. Precīzām vērtībām skatiet instrukciju.

Kur atrast rezerves daļas SHINING PELTROX?

Sazinieties ar ELICA pēcpārdošanas servisu vai pilnvarotu izplatītāju. Filtri, spuldzes un piederumi ir pieejami pēc pasūtījuma.

LIETOŠANAS INSTRUKCIJA SHINING PELTROX ELICA

Stingri sekot instrukcijām, kas atrodas šajā rokasgrāmatā. Netiek uzņemta jebkāda atbildība par iespējamām grūtībām, kaitējumiem vai ugunsgrēkiem, kas var notikt ierīcei šīs rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa nosūcējs tika izveidots, lai iesūktu ēdiena gatavošanas dūmus un tvaikus, un ir domāts tikai izmantošanai mājas apstākļos.

• Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai pārvākšanās gadījumā pārliecināties, ka tā paliek kopā ar produktu. Uzmanīgi izlasīt instrukcijas: ir svarīga informācija par instalēšanu, lietošanu un drošību.
• Neveikt elektriskas vai mehāniskas izmaiņas uz produkta vai izplūdes cauruļvada.
• Pirms sākt ierīces instalāciju, pārbaudīt, ka neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazināties ar pārdevēju un neveikt instalāciju.

Piezīme: elementi, kas apzīmēti ar simbolu (*), ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties.

Gaisa nosūcējam var būt estētiskie defekti, nekā tas ir uzrādīts šīs grāmatas attēlos, bet jebkurā gadījumā lietošanas, tehniskās apkopes un instalācijas instrukcijas paliek tādas pašas.

Drošības brīdinājumi

• Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības atslēgt gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas elektroapgādi.
• Visu uzstādīšanas un apkopes operāciju laikā vienmēr jāvalkā darba cimdi.
• Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskajām, sensorālajām vai garīgajām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci var izmantot tikai tad, ja tiek atbilstoši uzraudzīti vai arī, norādot, kā ierīci droši izmantot, un lai būtu saprotami ar to saistītie riski.
• Bērniem nav atļauts darbināt kontrolierīces vai rotaļāties ar iekārtu.
• Bērni nedrīkst veikt tās tīrīšanu un uzturēšanu bez uzraudzības.
• Telpās, kurās ir uzstādīta iekārta, ir jābūt pietiekamai ventilācijai, ja virtuves gaisa nosūcējs tiek lietots kopā ar citām

gāzes sadedzināšanas iekārtām vai citu kurināmo.

Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (VISMAZ VIENU REIZI MĒNESĪ), jebkurā gadījumā ievērojot to, kas ir skaidri uzrādīts tehniskās apkopes instrukcijās. Gaisa nosūcēja tīrīšanas un filtru nomaiņas un tīrīšanas neievērošana izraisa ugunsgrēku riskus. - Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega. - Spuldzes nomaiņai izmantojiet tikai spuldzes veidu, kas norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā.

Atklātas uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tā jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās eļļas degšanas. UZMANĪBU! Pieejamās daļas var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai.

• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāpieņem, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām, kuras izmanto gāzi vai citu kurināmo.
• Neizmantot vai neatstāt gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriska trieciena riska dēļ.
• Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem. Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts.
• Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareizā veida skrūves.
• Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā.
• Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības

centru vai līdzīgu kvalificētu personu.

UZMANĪBU!

• Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem, var izraisīt elektriska apdraudējuma risku.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas automātiski.

Piezīme: Iespējamās estētiskā izskata nepilnības ir jāuzskata kā paša produkta raksturīgās īpašības.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/ES, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvām sekām apkārtējai videi un veselībai.

Simbols uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā ar mājas atkritumiem, bet tas ir jānogādā domātu savākšanas punktā, kur tiek atkārtoti izlietotas elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izmantošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotas izmantošanas servisā vai veikalā, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu, un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet ventilācijas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs tika izveidots, lai to būtu iespējams izmantot ar filtru iekšējās cirkulācijas versijā.

Ēdiena pagatavošanas dūmi un tvaiki tiek iesūkti gaisa nosūcējā, filtrēti un attīrīti iziet caur ogļu filtru/filtriem, ar

kuru/kuriem gaisa nosūcējam IR JĀBŪT aprīkotam.

Svarīgi

Ir iespējams iegādāties komplektu izsūkšanas darbībai. Šajā gadījumā ogļu filtram nav jābūt instalētam.

Pie tam, izsūkšanas komplekta lietošana varētu pieprasīt savādāku gaisa nosūcēja instalāciju, nekā tas ir aprakstīts šajā rokasgrāmatā, tāpēc, pirms sākt gaisa nosūcēja instalāciju, ir jāiegādājas izsūkšanas komplekts un jāizlasa tam pievienotās instrukcijas.

Ierīkošana

Instalēšanu, gan elektrisko, gan mehānisko, ir jāveic specializētam personālam.

Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 50 cm elektriskās plīts gadījumā un 65 cm gāzes un kombinētās virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijas gāzes ierīcei tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Elektriskā pieslēgšana

Elektriskā tīkla spriegumam ir jāatbilst tam spriegumam, kas ir uzrādīts uz īpašību etiķetes, kas atrodas gaisa nosūcēja iekšpusē.

Ierīce ir domāta tiešai pievienošanai pie padeves tīkla, tāpēc, izmantojot nomai atbilstošu bipolāru slēdzi, kas nodrošina tīkla pilnīgu atslēgšanos pārsprieguma III kategorijas nosacījumos, atbilstoši instalācijas noteikumiem.

UZMANĪBU! Detalai B (fiksēšanas skava pie griestiem), ir vads (dzelteni-zaļš), kuram ir jābūt pievienotam pie mājokļa elektribas sistēmas iezemējuma. Attēls 16-17

UZMANĪBU! Pievērst īpašu uzmanību pareizai vada novietošanai; norādījuma neievērošana varētu veicināt nopietnus bojājumus ierīcei un/vai elektrošoku lietotājam vai personai, kas veic instalēšanu.

Uzmanību! Savienošanas vada nomaiņa ir jāveic autorizētam tehniskās apkalpošanas servisam.

Ierīkošana

Pirms uzsākt ierīkošanu:

• Pārbaudīt, vai iegādātajam produktam ir piemēroti izmēri izvēlētajai ierīkošanas zonai.
• Noņemt aktīvās ogles filtru/s, ja tādi ir piegādāti ar ierīci (skat. attiecīgu paragrāfu). Tam/tiem ir jābūt montētam/tiem atpakaļ, tikai ja Jūs vēlaties izmantot gaisa nosūcēju filtrācijas versijā. Pārbaudīt, vai gaisa nosūcējā nav (transportēšanas dēļ) pievienoti priekšmeti (piem., maisiņi ar skrūvēm, garantijas utt.), gadījumā, ja tas tā ir, tie ir jāizņem un jāsaglabā.

Šim gaisa nosūcēja veidam ir jābūt piefiksētam pie griestiem.

Ļoti smaga iekārta: Gaisa nosūcēja pārvietošanu un ierīkošanu ir jāveic vismaz diviem vai vairākiem cilvēkiem.

Gaisa nosūcējs ir aprīkots ar fiksēšanas korkiem, kas ir piemēroti sienu/griestu lielākajai daļai. Jebkurā gadījumā, ir nepieciešams griezties pie kvalificēta tehniķa, lai pārliecinātos

par materiālu derīgumu sienu/griestu veidam. Sienai/griestiem ir jābūt pietiekosi biezai/iem, lai noturētu gaisa nosūcēja svaru.

Darbība

Šis produkts ir izstrādāts, lai darbotos ar Elica tālvadības ierīci, kas ir iekļauta komplektācijā vai kuru var iegādāties atsevišķi kā izvēles piederumu.

Lai varētu vadīt tvaika nosūcēju ar tālvadības ierīci, ir nepieciešams veikt piesaistīšanas procedūru.

UZMANĪBU!

Lai sāktu, ir nepieciešams atvienot un atjaunot tvaika nosūcēja savienojumu ar elektrotīklu un veikt piesaistīšanas procedūru pirmās barošanas minūtes laikā.

Izlasiet norādījumus, kas ir iekļauti komplektācijā ar tālvadības ierīci, kuros ir norādīta visa informācija par tās piesaistīšanu un pareizu lietošanu.

Piezīme: Ar tālvadības pulti ir iespējams ieprogrammēt kavēto izslēgšanos atbilstoši pašreizējā brīdī ieslēgtajam iesūkšanas ātrumam (jaudai):

Ātrums 1 (zema iesūkšana): 20 minūtes

Ātrums 2 (vidēja iesūkšana): 15 minūtes

Ātrums 3 (augsta iesūkšana): 10 minūtes

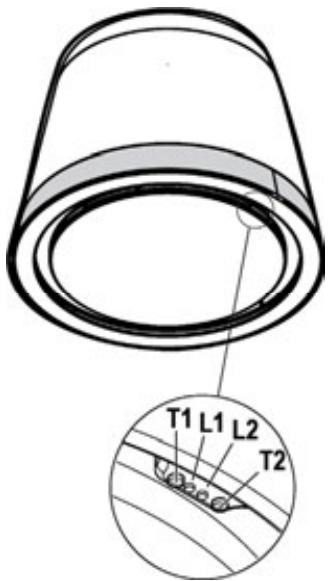

T1. Nosūkšanas ātruma (jaudas) kontroles poga. Nospiediet atkārtoti, lai atlasītu vajadzīgo ātrumu starp: Ātrums OFF (IZSL.) – LED lampiņa L1: izslēgta Ātrums 1 (zema ātruma nosūkšana) – LED lampiņa L1: gaisma zaļā krāsā

LED lampiņa L2 mirgo zaļā krāsā, ja ir aktivizēta nosūcēja aizkavētā izslēgšanās (tikai ar tālvadības pulti).

Ātrums 2 (vidēja ātruma nosūkšana) - LED lampiņa L1: gaisma dzeltenā krāsā

LED lampiņa L2 mirgo dzeltenā krāsā, ja ir aktivizēta nosūcēja aizkavētā izslēgšanās (tikai ar tālvadības pulti).

Ātrums 3 (augsta ātruma nosūkšana) - LED lampiņa L1: gaisma gaiši zilā krāsā

LED lampiņa L2 mirgo gaiši zilā krāsā, ja ir aktivizēta nosūcēja aizkavētā izslēgšanās (tikai ar tālvadības pulti).

Ātrums 4 (vidēja ātruma nosūkšana) - LED lampiņa L1: mirgo gaiši zilā krāsā

1. Piezīme: Ātruma 4 ilgums ir ierobežots līdz 5 minūtēm, pēc kura nosūcējs automātiski pārslēdzas uz Ātrumu 2.

T2. Apgaismojuma kontroles taustiņš (plīts gaisma - vides gaisma)

Uz īsu brīdi piespiest, lai iegūtu plīts apgaismojumu. Piespiest un turēt piespiestu ilgāku brīdi, lai ieslēgtu, izslēgtu un regulētu vides gaismas intensitāti.

Piezīme: Vides gaisma ir pieejama tikai dažos modeļos.

Tauku filtra piesātinājuma indikators - LED lampiņa L1: sarkana gaisma

Šis indikators ir redzams apmēram minūti pēc nosūcēja izslēgšanas.

Parādoties šim indikatoram, jāveic tauku filtra apkope.

Ogles filtra piesātinājuma indikators - LED lampiņa L1: mirgo sarkana gaisma

Šis indikators ir redzams apmēram minūti pēc nosūcēja

izslēgšanas.

Parādoties šim indikatoram, jāveic ogles filtra apkope.

Ogles filtra piesātinājuma indikatora deaktivizācija/aktivizācija:

Šis indikators parasti ir aktivizēts. Lai atslēgtu:

ar izslēgtu nosūcēju vienlaikus nospiediet pogas T1 un T2 līdz atskan akustisks signāls (pīkstiens).

LED lampiņa L1 deg ar vienmērīgu sarkanas krāsas gaismu (indikators aktivizēts) un pēc tam sāk mirgot (indikators deaktivizēts).

Atkārtojiet šo darbību, ja vēlaties indikatoru aktivizēt no jauna. LED lampiņa L1, kas mirgo ar sarkanas krāsas gaismu (indikators deaktivizēts), deg ar vienmērīgu gaismu (indikators aktivizēts).

Filtru piesātinājuma indikatoru atiestatīšana

Ar izslēgtu nosūcēju vismaz uz 5 sekundēm vienlaikus nospiediet pogas T1 un T2, LED lampiņa L1 apstājas, norādot piesātinājumu.

Atkārtojiet šo darbību, ja vienlaikus nostrādā abu filtru indikatori.

Tālvadības pults programmēšana

Notikušu savienojumu ar tālvadības pulti attēlo abas degošās LED gaismas diodes.

Tehniskā apkalpošana

Tīrīšana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu. NEIZMANTOT ALKOHOLU!

Prettauku filtrs

Attēls 28-29-30

Notur tauku daļiņas, kas tiek veidotas no ēdiena pagatavošanas.

Tas ir jātīra vismaz reizi mēnesī (vai arī, ja filtra piesātinājuma sistēmas indikatora - ja tas ir paredzēts modelī - rīcībā esošā informācija liecina par šo nepieciešamību), izmantojot neagresīvus mazgāšanas līdzekļus un mazgājot trauku mazgājamā mašīnā pie zemas temperatūras un īsa cikla režīmā. (T maks.: 70°C).

Mazgājot trauku mazgājamajā mašīnā, metāla daļas var mainīt krāsu.

Filtrs jāžāvē krāsnī, pie temperatūras maks. 100°C, vienu stundu; ja gadījumā filtrs vēl ir mitrs, operācija jāatkārto. Nomainiet filtru vismaz reizi 2 gados.

Uzmanību! Pēc filtra apkopes attiecīgajā nodalījumā VISpirms uzstādiet tauku filtru un PĒC TAM ogles filtru. Pēdējais ir atpazīstams, jo tas ir noslēgts ar īpašu pārvalku.

Pārliecinieties, vai, tiklīdz kā tiek novietots nodalījums, ir redzams vienīgi tauku filtrs.

Aktīvā ogļu filtra (tikai versijai ar filtru)

Attēls 28-29-30

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Uzmanību! Aktivētās ogles filtrs ir atpazīstams, jo tas ir noslēgts ar īpašu pārvalku. Filtra demontāžas, apkopes un tīrīšanas darbus veiciet ar vislielāko rūpību, lai nesabojātu vai neatvērtu šo pārvalku.

Ogļu filtrs var būt mazgāts katru otro mēnesi (vai kad filtra piesātinājuma norādīšanas sistēma - ja tādu paredz Jūsu modelis - uzrāda šādu nepieciešamību) karstā ūdenī un tam piemērotos mazgāšanas līdzekļos vai trauku mazgājamā mašīnā pie 65°C (trauku mazgājamās mašīnas gadījumā veikt pilnu mazgāšanas ciklu bez traukiem tajā).

Noņemiet ūdens pārpalikumus, nebojājot filtru, pēc kā novietot to plītī uz 10 minūtēm, uz 100°C, lai to galīgi izžāvētu.

Nomainiet matracīti katru 3. gadu un katru reizi, kad audums ir bojāts.

Uzmanību! Pēc filtra apkopes attiecīgajā nodalījumā VISpirms uzstādiet tauku filtru un PĒC TAM ogles filtru. Pēdējais ir atpazīstams, jo tas ir noslēgts ar īpašu pārvalku.

Pārliecinieties, vai, tiklīdz kā tiek novietots nodalījums, ir redzams vienīgi tauku filtrs.

Spuldžu nomaiņa

Attēls 29

Gaisa nosūcējs ir aprīkots ar apgaismošanas sistēmu, kas pamatojas uz LED tehnoloģiju.

LED nodrošina optimālu apgaismojumu, kas ilgst 10 reizes vairāk par tradicionālajām spuldzēm un ļauj ietaupīt 90% elektriskās enerģijas.

Lai nomainītu lampiņu, sazinieties ar pilnvarotu rezerves daļu servisa centru.
