O varnosti

Zahvaljujemo se vam za nakup tega izdelka.

Zakupce

Za vgradnjogo tega izdelka potrebujete dovolj znanja. Vgradnjno prepustite prodajalcem Sony ali pooblascenim izvajalcem in bodite med vgradnjno se posebej pozorni na varnost. Podjetje Sony ne prevzema odgovornosti za kakrsno kolo skodo ali telesne poskodbe, ki nastale zaradi nepravilnega ravnanja ali vgradnjne ali zaradi vgradnjne cesar koli razen predpisanega izdelka. To ne vpliva na va se (morebitne) prvice, ki jih imate kot potrošnik.

Za prodajalce Sony

Za vgradnjno tega izdelka potrebujete dovolj znanja. Obvezno temeljito preberite ta priročnik za vgradnjno, da boste lohko ovarapvili vgradnjno. Podjetje Sony ne prevzema odgovornosti za kakrsn oki škodo ali telesne poskodbe, ki nastale zaradi nepravlilnegara ravnjanja ali vgradnjne. Po vgradnj diaje ta priročnik kupcu.

Ta priročnik z navodili opisuje pravilno ravnanje z izdelkom in daje pombma varnostna navodila za preprećevanje nasrek. Obvezno temeljito prebarite ta priročnik in pravilno uporabljate izdelek. Ta priročnik shrana za uporabo v prihodné.

Izdeli Kony so razvit tako, da so varni.
Vseeno pa laho pri nepravilni uporabi
izdikev pride do hudih telesnih poskodb
zaradi pozara, elektricnegu udara,
prevačanja izdelka ali padca izdelka. Za
preprečevanje takih nasreć obvezno
upoštevajte varnostna navodila.

POZOR

Predpisani izdelki

Ta nosilec za stensko montažo je namenjen za uporabo s prepisani imi televizorji. Pri televizorjih gleje Referencni vodič, da vidite, ali lahk o uporabljate nosilec za stensko montažo.

Zakupce

OPOZORILO

Če ne upostěvate naslednjih varnostnih navodil, laho kro pose do huidh telesnih poskodb ali smtri zaradi požara, elektrickega udara al pačda izdelka.

Vgradnjo prepustite pooblasčenim izvajalcem in pri tem pazite, da v blizini ni majhnih其中之一.

Če nosilec za stensko montažo ali tevizor nista pravilno vgrajena, laho pride do naslednjih nesreč. Poskrbite, da vgradnjno opravijo pooblasčeni izvajalci.

• Televizor lahko pade in povzroci hudo telesno poškodbo, na primer podplatbo ali zlom.
• Ce je stena, na katero je vgrajen nosilec za stensko montažo, nestabilna, neravna ali nepravokotna na tla, lahko enota pade in povzroci telesne poškodbe ali materialno skodo. Stena mora prenesti najmanj stinkratno težo tevizorja. (Za težo tevizorja glejtne njegov Referencni vodič.)
  Če vgradnja nosilca za stensko montažo ni dovolj trdna, lahko enota pade in povzroci telesne poškodbe ali materialno škodo.

Selitev ali snemanje televizorja prepustite pooblašćenim izvajalcem.

Če televizor prevažazo ali snemajo osebe, ki niso pooblaščeni izvajalci, lahko pade in povzroči telesne poskodbe ali materialno skodo. Poskbrite, da televizor prenašata ali snemata vedno majmanj dve osei.

Ne odstranite vijakov itd., ko vgradite televizor.

Sicer lahko televizor pade in povrozci telesne poskodbe ali materialno skodo.

Ne predelujte delov nosilca za stensk omtažo.

Sicer lahk o nisilec za stensko monta pade in povzroci telesne po skodbe ali materialno skdo.

Ta nosilec za stensko montažo je namenjen za uporabo samo s predpisanimi izdelki. Če namestite opremo, ki ni predispana, lahko pade ali se polomi in povzroči telesne poskodbe ali materialno škodo.

Na nosilec za stensko
montažo ne nameščajte
nobenega drugega
bremena kot televizor.
Televizorja ne tresite v
smeri levo/desno ali
navzgor/navzdol.

Sicer lahko televizor pade in povzroci telesne poškodbe ali materialno škodo.

Na televizor se ne naslanjajte in se nanj ne obesajte.

Na televizor se ne naslanjte in se nanjne obesajte, saj laho pade na vas in povzroci hude telesne poskodbe.

POZOR

Če ne upoštevate naslednjih varnostnih navodil, lahko pride do telesnih poškodb ali materialne Škode.

Izdelka med ciscenjem in vzdrrzevanjem ne obravnajte s preveliko silo.

Na zgornjo stran televizorja ne delujte s preveliko silo. Sicer laho televizor pade in povzroci telesne poskodbe ai materialno skodo.

Varnostna opozorila

• Ce dolgo uporabljate televizor, namešcen na nosilcu za stensko montažo, se lahko stena za ali nad televizorjem razbarva ali pa se lahko odlepi tapeta, odvisno od materiala stene.
• Če odstranite na steno vgrajeni nosilec za stensko montažo, ostanejo luknjé za vijake.
• Nosilca za stensko montaço ne uporabljate na mestu, kjer bi lahko bil izpostavjen mehanskim tresljajem.

Vgradnja nosilca za stensko montažo

Za prodajalce Sony

OPOZORILO

Ta navodila so namenjena mano za prodajalce Sony. Obvezno preberite zgornja varnostna navodila in bodite med vgradnjno, zdzrževanje ter preverjanem tega izdelka pospebe pozmni na varnost.

Nosilca za stensko
montažo ne namestite na
stenske povrsine, kjer bi
vogali ali stranice
televizorja štrleli stran od
povrsine stene.

Nosilca za stensko montažo ne namestite na stenske povrsine, kot so stebri, kjer bi vogali ali stranice televizorja Štrleli ster od povrsine stene. Če se oseba ali predmet zadane ob Štrleči vagal ali stranico televizorjá, lahko povzroči telesne poskodbe ali materialno Škodo.

Televizorja ne vgradite nad ali pod klimatsko napravo.

Če je televizor dolgo izpostavljen puščanju vode ali začnim tokovom iz klimatske napravne, lahko zato pride do požara, elektrickega udara ali okvara ne televizorju.

Nosilec za stensko montažo obvezno trdno vgradite na steno po navodilih v teh navodilih za uporabo.

Če je kateri od vijakov razrhljan ali pade, lahko nosilec za stensko montažo pade in pavrozovi telesne poškodbe ali materialno škodo. Obvezno uporabite primerne vijake za material stene in trdno vgradite enoto z rajmanj Štirimi vijaki premera 8 mm (ali enakovrednimi).

Obvezno pravilno
uporabite priložene
vijake in pritrditvene
dele, skladno z navodili
v tem priročniku z
navodili. Če uporabite
druge dele, lahko
televizor pade in koga
telesno poškoduje ali
pa se lahko poškoduje
televizor.

Obvezno pravilno sestavite nosilec po navodilih, ki so razložena v teh navodilih za uporabo.

Če je kateri od vijakov razhlajan ali pade, lahko televizor pade in povrozči telesne poškodbe ali škodo na televizörj.

Vijake obvezno trdno zategnite na predvidenem mestu.

Če tega ne storite, lahko tevizor pade in koga telesno poškoduje ali pa se lahko poškoduje tevizor.

Pazite, da med vgradnjo televizorja ne izpostavite udarcem.

Če je televizor izpostavljen udarcem, laho pade ali se polomi. To lahko povzroči telesne poškodbe.

Televizor obvezno vgradite na navpično in ravno steno.

Sicer lahko televizor pade in povzroci telesne poškodbe.

Po pravilni vgradnji televizorja pravilno pritrdite kable.

Če se ljudje ali predmeti zapletejo v kable, lahko to koga telesno poskoduje ali pa se lahko poskoduje televizor.

Ne dovolite, da bi prihajalo do stiskanja napajalnegali povezovalnih kablov.

Če se napajalni ali povezovalni kabli stisnejo med enoto in steno ali se na silo zvijago ali upogibajo, se lahko razkrijego notranji vodniki, kar lahko povrozci kratek stik ali elektricno prekinitev. To lahko povrozci požar ali elektricijni udar.

Vijaki za pritrditev nosilca za stensko montažo na steno niso priloženi.

Pri vgradnji nosilca za stensko montaço uporabite vijake, ki so primerni za material in zgrado stene.

Vgradnja televizorja na steno

Postopek vgradnje se razlikuje gledo na televizor.

Za pritrditev televizorja na steno uporabite Nosilec za stensko montažo SU-WL450.

Opomba

• Odstranjene vijake shranite na varnem mestu, zunaj dosegatotrok.

Priprava za vgradnjo

Pred vgradnjo imejte pri roki Referenčni vodič televizorja.
- Pred sestavljanjem poskrbite, da imate križni izvijač, ki se prilega vijakom.
- Potrnite mesto vgradnje televizorja.
- Prijavite rajnaj stiri vijake premera 8 mm in en premera 5 mm ali enakovredne (niso prilozeni). Izberite vijake, ki so primerni za material stene.

Preverjanje delov

Priloženo pri SU-WL450

• Preverite, ali so vsi deli prilożeni.

A Podstavek (20) (1)	B Škripec (2)
C Vijak 6x20 (4)	D Vijak 4x20 s pušo (2)
E Distančnik (20) (2)	F Jermen (1)
G Puša (20) (M4) (2)	H Vijak 4x20 (2)
I Prilagodilnik podstavka (2)	J Vijak 4x10 (8)
K Distančnik (60) (2)	L Vijak 6x50 (2)
M Puša (M4) (2)	N Vijak 4x50 (2)
O Prikljucek za stensko montažo (S) (2)	P Distančnik (2)
Q Podložka (1)	R Vijak 5x12 (1)

Priloženo televizorju (pritrjeno zadaj)

Izbiranje mesta vgradnje

1 Odločite se za mesto vgradnje.

Na steni naj bo dovolj prostora za televizor, stena pa mora prenesti rajmanj Štirikratno težo televizorja.

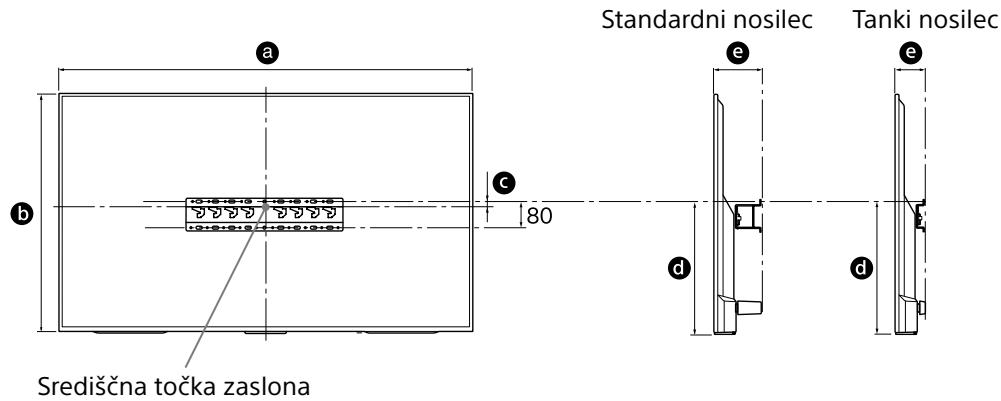

Za stensko montažo televizorja upostevajte naslednjo tabela. Težo televizorja preverite v Referencjem vodiču televizorja.

Enota: mm

Naziv modela KD-	Mere zaslona		Središčna mera zaslona		Dolžina nosilca
	a	b	c	d	e
					Standardni nosilec	Tanki nosilec
65X850☐C	1.453	844	21	450	133	91
55X850☐C	1.236	722	116	485	115	73
49X830☐C	1.093	643	206	536	107	65
43X830☐C	961	568	191	483	107	65

Opomba

Vrednosti v tabeli se lahko rahlo razlukije glede na vrsto montaze.

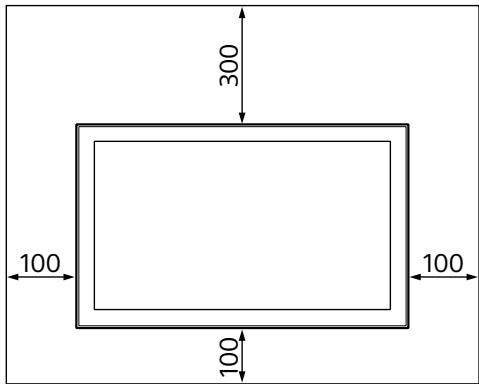

Pazite na primerno razdaljo med televizorjem in stropom ter štrlečimi deli stene, kot je prikazano spodaj.

Enota: mm

• Za zagotovitev ustreznega prezračevanja in preprečevanje nabiranja umazanjije ali prahu:

• Televizitorja ne polagajte plosko, ne namešćajte ga obrnjenga na glavo ali z zaslonom ali s stranico proti steni.

• Televizorja ne postavlajte na polico, preprogo, posteljo ali v omaro.
• Televizorja nePokrivajte s krpo ali predmeti, kot je Časopis ipd.
• Televizorja ne namešćajte, kot je prikazano spodaj.

Krozenje zraka je blokirano.

Opomba

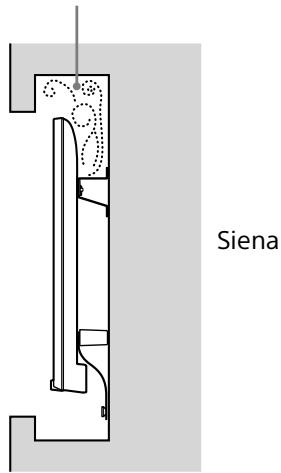

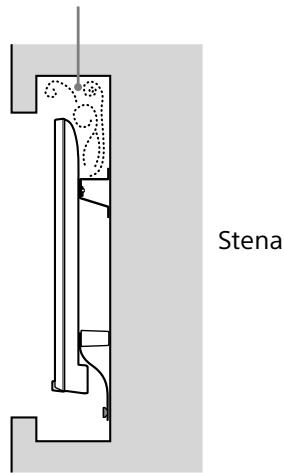

• Če nameravate napeljati kable po steni, pred začetkom vgradnje naredite luknjov steni, da vstavite kable.

Da preprecite stiskanje kablov, priaprvite luknjov steni zunaj območja podstavka (20) A, prilagodilnik podstavka 1 in distancnika (20) E, distancnika (60) K.

2 Izberite način vgradnje na steno. Razdalja od zadnje strani televizorja do stene je nastavljiva, kot kaže spodnja slika.

2-a Standardni nosilec

2-b Tanki nosilec

• Če izberete 2-b, je dostop do zadnjih priključkov omejen.

3 Za položaj pritrditve osnovega podstavka glejte spodnjo tabei. Če izberete 2-b, preskočite ta korak.

Naziv modela KD-	Lokacija kavlja
65X850☐C	a
55X850☐C	b
49X830☐C
43X830☐C	c

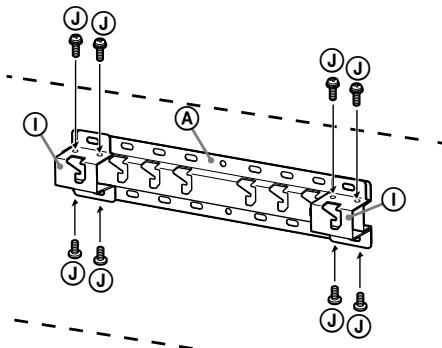

Namestite preragodilnik podstavka ① z vijakom (PSW 4x10) ② na podstavek (20) A,Če izberete 2-a.

4 Dolocite polozaje vijakov za vgradnjo podstavka (20) A.

Glejte tehnicne podatke na strani 12. Ce izberete 2-a, uporabite polozejlukenj prerlagodilnika podstavka ①

OPOZORILO

• Stena mora prenesti majmani Štirikratno težo televizorja (Za težo televizorjga glejte njegov Referenčni vodič).
  Dolocite nosilnost stene, na katero boste namestili televizor. Po potrebi ustrezno okrepite steno.

Vgradnja podstavka na steno

• Pripravite majmanj štiri vijake premera 8 mm ali enakovredne (niso priloženi).
• Namestite štiri vijake na luknje prilagodilnika podstavka ① s podstavkom (20) ④ (samo 2-a).
• Podstavek (20) A vgradite vodoravno na steno.

Priprava na vgradnjo televizorja

1 Odstranite vijake s hrbtne stranice televizorja (samo model KD-65X850□C).

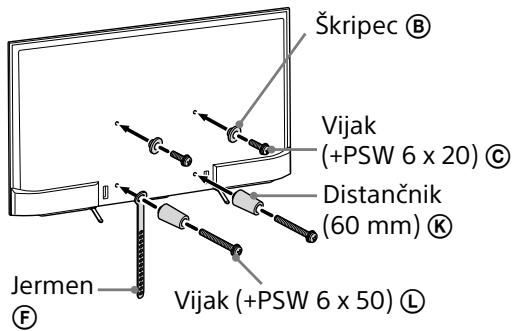

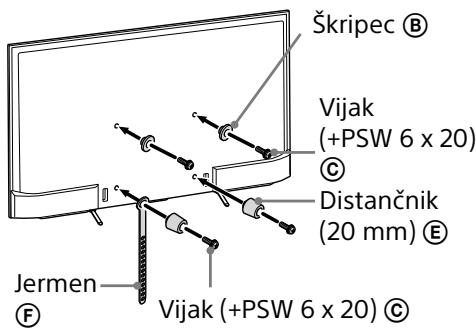

2 Namestite dele za pritrditev Nosilca za stensko montažo. Preverite dele za pritrditev, gleje «Priloženo pri SU-WL450« v «Preverjanje delov« na 5. strani.

Opomba

• Dele za pritrditev trdno prritdte z vijaki.
  Pri uporabi elektricnega izvija cnavor nastavite na približno 1,5 N·m {15 kgf·cm}.
• Neoporabljene dele shranite na varno mesto za prihodnjo uporabo. Shranite ta priročnik za prihodnjo uporabo.

Standardni nosilec (2-a)

Tankinosilec (2-b)

Opomba

Pri uporabi tega načina montaže uporaba dolocenih prikrlučkov na hrbtni strani televizorja ni mogoça.

3 Na televizor priključite potrebne kable.

Pred vgradnjo televizorja na steno obvezno priključite kable. Ko je televizor vgrajen, kablov ne boste mogli priključiti. Glejte televizorju priložen Referenčni vodič.

4 Odstranite držalo za kable (priloženo televizorju).

(samo modeli KD-55X850□C/49X830□C/43X830□C)

5 Združite kable.

Pri modelih KD-55X850□C/49X830□C/ 43X830□C držalo za kable pritrdite na eno od notranjih lukenj.

Opomba

Napeljevanje kablov v steni prepustite izvajalu z ustreznimi dovoljenji.
- Povezvalne kable pred vgradnjo na steno združite v snope, da preprečite hojo po njih.

6 Namizno stojalo odstranite s televizorja.

Namestitev televizorja na steno

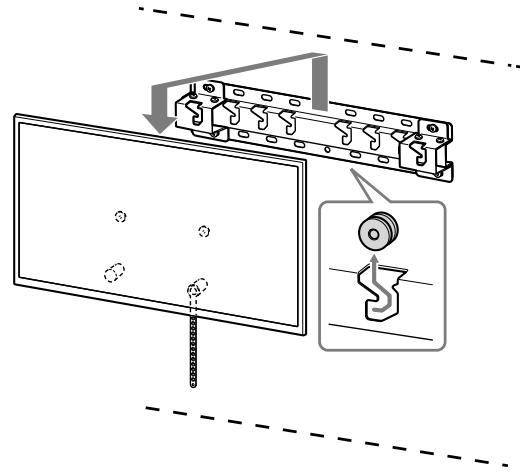

1 Televizor vgradite na podstavek.

• Za mesto škripcev ⑧ za obešanje na podstavek glejte tabei z merami v 3. koraku v odseku «Izbiranje mesta vgradnje« na 7. strani.
• Televizor trdno držite z obema rokama in previdno obesite škripce ⑧, ki so pritrjeni na zadnjo stran tevizorja, na podstavek, pri tem pa obvezno preverite obliko lukenj.
• Po vgradnji televizorja na steno potrdite, da so škripci ⑧ trdno zatakjeni v podstavek ali prilagodilnik podstavka.

2-a

2-b

OPOZORILO

• Poskrbite, da televizor prenašata vedno rajmanj dve osebi.

2 Preprečevanje premikanja spodnjega dela televizorja.

• Potegnite ohlapni del jermena (F) in gadobro pritrdite na steno.

• Uporabite vijak premera 5 mm ali enakovrednega (ni prilozen).

Opomba

• Spodnji del televizorja poskusite potegniti malo k sebi, da se prepri cate, da se ne bo premaknil naprej. Ce se premika, ni pravilno pritrjen in morate znova trdno pritrditi jernen (F).

Preverjanje vgradnje

Preverite naslednje tocke.

• Skripci (B) so trdno zataknjeni v podstavek ali prilagodilnik podstavka.
• Kabli niso zviti ali stisnjeni.
• Jermen ① je napet.

OPOZORILO

Napačna postavitev izmeničega napajalenga kabla itd.
lahko povzroči požar ali elektrčni udar zaradi kratkega
stika. Poskrbite, da zaradi varnosti preverite vgradnojo.

Druge informacije

Pri odstranjevanju televizorja opravite prejsnji postopek vgradnje v obratnam vrstnam redu.

OPOZORILO

• Poskrbite, da televizor odstranita vedno najmanj dve osebi.

Tehnični podatki

Mere: (priblizno) (mm)

a :100

b : 200

c :300

d : 80

e : 400

f : 480

g :100

h1 : 20 (pri 2-b)

h2 : 60 (pri 2-a)

Teža (samo podstavek): (priblížno) (kg)

0,8

Zasnovetehnici podatki se lahko kadar koli

nenapovedano spremenijo.
