Informações de instalacao para Utilizar o Suporte de Parede Sony (SU-WL450)

Modelos suportados:

KD-65X850*C/55X850*C/49X830*C/43X830*C

Para proteção do produits e por motivos de segurar, a Sony recomenda vivamente que a instalação do seu teletór seja efetuada por agentes ou tecnicos licenciados da Sony. Não tente instalá-lo sozinho.

Para os agentes e&Tecnicos da Sony

Deve ser dada total atençao à segurarca durante a instalacao, durante qualquer manutencao periodica e durante qualquer verificacao deste produits.

É necessário ter experiência suficiente para instalar este produit, especialmente para determinar se a parede tem robustez suficiente para suportar o peso do televisor. Certifique-se de que confia a instalação deste produit numa parede a agentes ou técnicos licenciados da Sony e de a devida atençao à segurança durante a instalação. A Sony não poderá ser responsabilizada por quaisquer danos ou ferimentos causados por manuseamento incorreto ou instalação incorreta.

Para uma instalação segura e adequada, siga o Manual de Instruções do Suporte de Parede, o Guia de início do teletór e as instruções destemanual.

Seguranca

É necessária uma formação técnica adequada para instalar este produto. Solicite a instalacao a agentes Sony ou a entreprises contratasadas autorizadas e preste especial atençao à segurarly durante a instalacao.A Sony nao se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalacao incorrecta, nemPGA instalacao de um produit diferente do produitspecificado.Os seu Direitos Estatuiarios (se existrem) nao sao afectados.

Para os agentes da Sony

É necessária uma formação técnica adequada para instalar este produits. Leia atentamente这是 manual de instruções para efectuar a instalacao com segurar. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorrecta. Àpós a instalação, entrega este manual de instruções ao cliente.

Este manufo de instruções descere as precauções importantes necessárias para evacitar acidentes e'utilizar o produits de forma correcta. Leia-o na integra e utilize o produit corretoamente. Guarde este manual para futuras consultas.

Os produits da Sony são concebidos para oferecer a maior seguranca. No entanto, se realizados de forma Incorrecta, podem provocar ferimentos graves atraves de incendio,CHOque eletrico ou queda Para evaporar esse tipo de acidentes, respeite as precauocoes de seguranca.

CUIDADO

Produtos especializados

Este Suporte para Montagem na Parede foi concebido para ser'utilizzato apenas con o television especificado. Para televisores, consulte o Guia de referencia para vericar se o Suporte para Montagem na Parede pode ser utilizado.

Para os pacientes

AVISO

O não cumprimento das precações indicadas abaixo, pode provocar a morte ou ferimentos graves atraves de incendio, como电解ico ou quada do produits.

Certifique-se de que a instalacao é efectuada por representantes autorizados e mantenha as crianças afastadas do local durante a instalacao.

Se o suporte de montagem na parede ou o tevisor não foram instalados correctamente, pode ocorro os seguinto acidentes. Certifique-se de que a instalacao é efectuada para tecnicos Qualifiedos.

• O televator pode cair e provocar ferimentos graves, como equimoses ou fracturas.
• Se aparede onde o Suporte para Montagem na Parede está instalado for instavel, irregular ou não estiverperpendicular ao chao, o aparelho pode caire provocar ferimentos ou danos materiais. Aparede devesurer sufficientemente forte para所提供ar um peso, no minimum, quatro vezes superior ao do teilevisor. (Consulte o Guia de referencia do teilevisor quanto ao respetivo peso.)
• Se a instalacao do Suporte para Montagem na Parede não for suficientemente solida, o aparecido pode cair e provocar ferimentos ou danos materiais.

Contrate tíncios qualificados para o transporte e desmontagem do televisioner.

Se o transporte ou montagem for feito por pessoas que não os tecnicos especialicos, o teletvisor pode cair e provocar ferimentos ou danos materiais. O transporte ou a desmontagem do teletvisor devera se efectuado por das ou mais pessoas.

Não retire os parafudos, etc., après a desmontagem do televisor.

Se o fizer, o tevisor pode cair e provocar ferimentos ou danos materiais.

Não faça quaisquer alterações nas peças do Suporte para Montagem na Parede.

Se o fizer, o Suporte para Montagem na Parede pode cair e provocar ferimentos ou danos materiais.

Não instale um equipamento diferente do especialico no suporte.

Este Suporte de Instalacao na Parede foi concebido para serutilizado apenas com o produitspecificado.Ainstalacao de qualquerotoodequipamento podede resulted emqueada ouquebraeprovocardanos materiais ou ferimentos.

Não coloque nenhumacarga para algo dotelevision no Suporte paraMontagem na Parede. Não agite o televisor paraa esquerda/para a direita,para cima/para baixo.

Se o fizero, o tevisor pade caire e provocar ferimentos ou danos materiais.

Não se encoste nem se pendure no televator.

Não se encoste nem se pendure no televisor,
pois este pode cair e provocar ferimentos
graves.

CUIDADO

Se as seguinta precauções não foram observadas, poderão ocorro ferimentos ou danos materiais.

Nãoança demasiada paraça durante a limpeza ou manutenção do produits.

Não faça demasiada para na parte superior do television. Se o fazer, o television pode cair e provocar ferimentos ou danos materiais.

Precauçôes

• Se utilizes o televisor instalado no Suporte para Montagem na Parede durante muito tempo, a parede por eles ou por cima do televisor pode perder a cor e o papel de parede pode descalar-se, dependendo do material da parede.
• Se retirar o Suporte para Montagem na Parede(before do instalar, os orificios do parafuso ficam na parede.
• Não utilize o Suporte para Montagem na Parede num local num local sujeito a vibrações mecânicas.

Instalar o suporte para montagem na parede

Para os Agentes da Sony

AVISO

As seguiques instruções destinam-se apenas ao agentes da Sony. Leiça as precauções de segurarça na integra e preste muito atençao às medicas de segurarça que é preciso respeitar durante a instalação, manutençao e verificacao deste produits.

Não instale o suporte para montagem em paredes em que os cantos ou os lados do televisor fiquem afastados da parede.

Não instale o suporte para montagem na parede em colunas em que os cantos ou os lados do televisor fiquem afastados da parede. Se uma pessoa ou objecto embaterem no canto ou lado saliente do televisor,ippo pode provoc ferimentos ou danos materiais.

Não instale o televisor por cima ou por baixo de um aparecido de ar condicionado.

Se o tevisor ficar exposto a fugas de agua ou corrientes de ar do aparelho de ar condicionado durante muito tempo, pode ocorrer um incendio, umCHOque eléctrico ou uma avaria.

Instale o suporte para montagem na parede com segurarça靼os as indentações destemanual de instruções.

Se algoq dos parafusos estiver solto ou cair, o suporte para montagem na parede pode cair e provocar ferimentos ou danos materiais. Utilize os parafusos adequados ao material de que é feita a parede e fixe bem o suporte com quatro ou mais parafusos de 8 mm de diametro (ou Equivalentes).

Utilize os parafudos e os acessórios fornecidos conforme as indicações destemanual de instruções. Se utilizesotros acessórios, o televisor pode caire evocar ferimentos a algoém ou danos materiais no proprietary televisor.

Monte o suporte correctamente, seguido o procedimento explicado;neste manual de instruções.

Se um dos parafusos se soltar ou cair, o televisor pode cair e provocar ferimentos a algoum ou danos materiais no televator.

Aperte bem os parafudos na posicao correcta.

Se não o fizzer, o televator pode cair e ferir algoém ou ficar danificado.

Não submeta o televisor a qualquerCHOque durantea instalacao.

Se o tevisor softer choques, pode cair ou partir-se. O que pode provoc ferimentos.

Instale o tevisor numa parede perpendicular e plana.

Se não o fazer, o televisor pode cair e provocar ferimentos.

Depois de instalarcorrectamente o televator,fixebem os cabos.

Se as pessoas ou objectos ficarem emaranhados nos cabos, poder ferir-se ou danificar o televisor ou o monitor.

Não deixe o cabo de alimentação CA, nem o cabo de ligação ficarem trilhados.

Se o cabo de alimentacao CA ou o cabo de ligationao ficar trilhado entre o aparenho e a parede ou se os dobar ou torcer a forca, os conduitorios internos podem ficar a vista e provocar um curto-circuito ou a quebra do cabo eletrico. Pode provocar um incendio ouchoque eletrico.

Os parafudos necessários para fixar o Suporte para Montagem na Paredenão está incluídos.

Utilize os parafusos apropiados para o material de que é feita a parede e para a estrutura quando instalar o Suporte para Montagem na Parede.

Instalação do televisor na parede

O procedimento de instalacao difere consoante o seu televisor.

Utilize o Suporte de Parede SU-WL450 para instalar o televator numa parede.

Nota

• Guarde os parafudos que remove num lugar seguro e fora do alcance de crianças.

Preparar a instalacao

• Tenha o Guia de referencia do teletor à não antes da instalação.
• Certifique-se de que tem uma chave de parafusos Phillips adequada aos parafusos antes de proceder à montagem.
• Confirme a posicao de instalacao do seu televisor.
• Prepare quatre ou mais parafusos de 8 mm de diametro e um parafuso de 5 mm ou equivalente (não fornecido). Escolha parafusos adequados para o material da parede.

Verónica das peças

Fornecido com o SU-WL450

• Verifique se todas as peças está incluidas.

A Base (20) (1)	B Polia (2)
C PSW 6x20 (4)	D PSW 4x20 com anilha (2)
E Espaçador (20) (2)	F Cinta (1)
G Anilha (20) (M4) (2)	H PSW 4x20 (2)
I Adaptador de base (2)	J PSW 4x10 (8)
K Espaçador (60) (2)	L PSW 6x50 (2)
M Anilha (M4) (2)	N PSW 4x50 (2)
O Acessório para montagem na parede (S) (2)	P Espaçador (2)
Q Anilha (1)	R PSW 5x12 (1)

Fornecido com o televisor (fixo na parte de \ trás)

Decirsoa localização da instalação

1 Decida sobre a localização da instalação.

Certifique-se de que a parede tem esqaco suficiente para o tevisor e que consequence suportar ou quadruplo do peso do tevisor.

Consulte aabela segunte relativa à instalacao do tevisor numa parede. Consulte o Guia de referencia do tevisor para saber qual é o peso do tevisor.

Unidade: mm

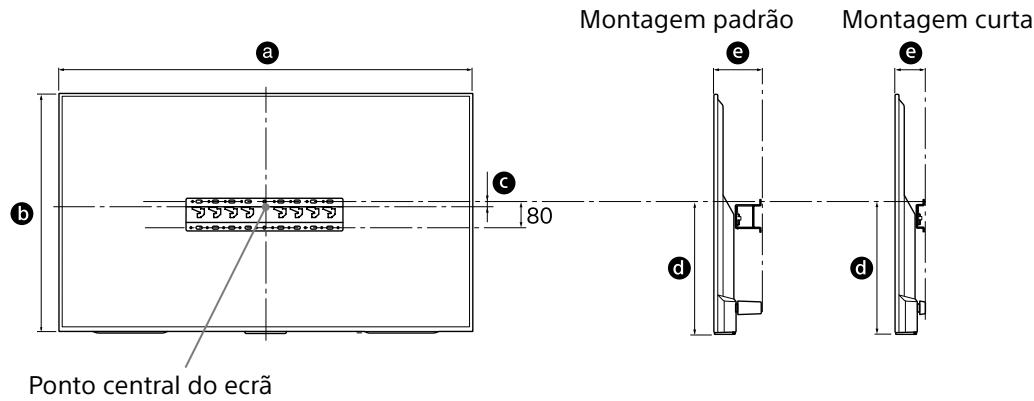

Nome do modelo KD-	Dimensoes do visor		Dimenso do centro do eocré	Comprimento para montagem
	a	b	c	d	e
					Montagem padrão	Montagem curta
65X850□C	1.453	844	21	450	133	91
55X850□C	1.236	722	116	485	115	73
49X830□C	1.093	643	206	536	107	65
43X830□C	961	568	191	483	107	65

Nota

• Os números daanela podemVARI ligeiramente dependendo da instalacao.

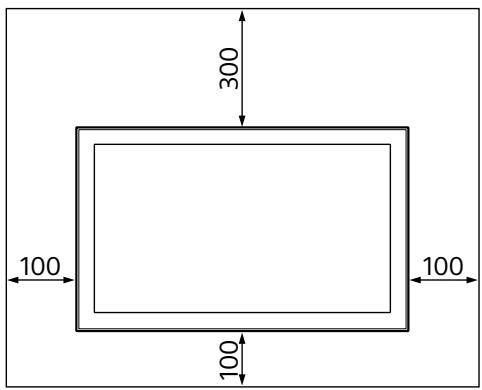

Permite una folga adequada entre o televisor e o tecto e as peças salientes da parede, conforme aparecido abaixo.

Unidade: mm

• Para garantir uma ventilação adequada e fazer a accumulacao de sujidade e po:
• Não instale o televisor na horizontal, virado ao contrário, invertido ou de lado.
• Não instale o televisor sobre uma prateleira, carpete ou cama, nem dentro de um armário.
• Não cubra o televator com panos, como cortinas, nem com jornais, etc.
• Não instale o televisor como ilustrado em baixo.

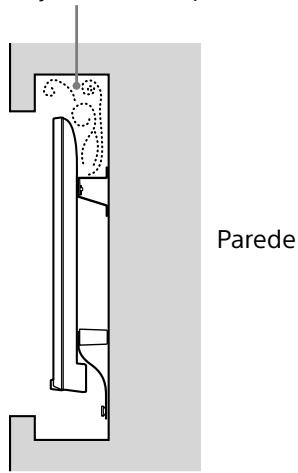

Circulacao de ar bloqueada.

Nota

• Se desejar instalar os cabos numa parede, fazerPrimeiro um orifcio na mesma para introduzir os cabos antes de iniciar a instalacao.

Para evaporar trilhar os cabos,prepare um orificio na parede no exterior do perimetro da base (20) A, adaptador de base 1 e do especialador (20) E,do especialador (60) K.

2 Seleciono o estilo de montagem na parede. A distança entre a parte traseira do televisor e a parede pode ser seleccionada conforme abaixo indicado.

2-a Montagem normal

2-b Montagem compacta

Consulte aabela do passo 1.

AVISO

• Quando seleccionar 2-b, o acesso ao terminal posterior é limitado.

3 Consulte aabela em baixo para saber qual é a localização de instalação do Adaptador da Base. Caso selecione 2-b, ignore este passo.

Nome do modelo KD-	Localização do gancho
65X850□C	a
55X850□C	b
49X830□C
43X830□C	c

Instale o adaptor da base ① utilizing o parafuso (PSW 4x10) ② na base (20) ④ quando selectionar 2-a.

4 Decida as posicaoes dos parafudos para instalar a base (20) A.

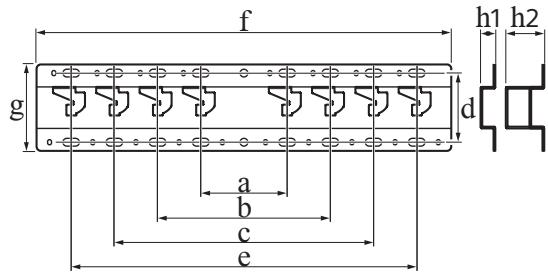

Consulte as espécificações na párgina 12. quando selecciónar 2-a,utilize as posições dos orificios do adaptor da base ①.

AVISO

• A parede na qual o tevisor sera instalado deve ser capaz de所提供ar um peso在哪o quando superior ao peso do tevisor (Consulte o Guia de referencia do tevisor quando ao respetivo peso).
• Determine a resistência da parede em que está instalado o televisor. Se necessário, reforce a parede.

Instalacao da base na parede

• Utilize quatre ou mai parafusos de 8 mm de diametro ou equivalente (não fornecido).
• Instale quatre parafusos nos orificios do adaptor da base ① com a base (20) ④ (apenas 2-a).
• Instale a base (20) A na parede, na horizontal.

Preparar a instalação do televisor

1 Remova os parafudos da parte deTRS do televisor (apenas KD-65X850C).

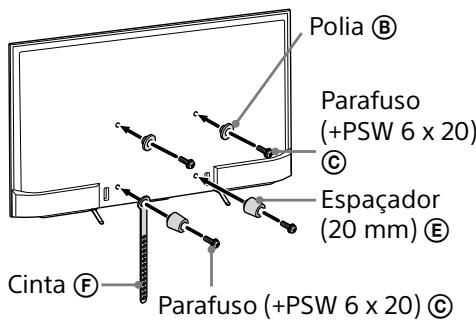

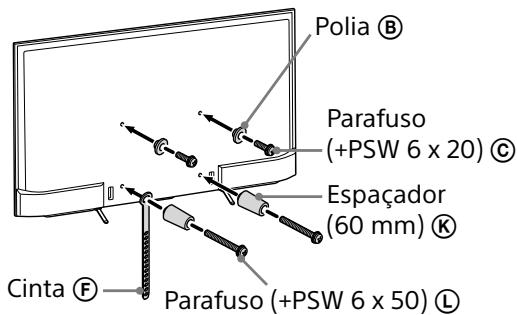

2 Instale as peças de fixação do Suporte de Parede. Verifique quando são as peças de fixação consultando "Fornecido com o SU-WL450" na sequção "Verificação das peças", na párgina 5.

Nota

• Apertefirmamenteaspeçasdefixaçãoutilizando parafusos.
• Quando utilizar una chave de parafusos elétrica, configure o binário de aperto para aproximadamente 1,5 N·m {15 kgf·cm}.
• Guarde as peças que não utilizes num lugar seguro para poder'utilá-las no futuro. Guarde estemanual para poder consulçá-lo no futuro.

Montagem padrao (2-a)

Montagem curta (2-b)

Nota

• Com este estilo de montagem, não poderá usar algunos dos terminais da parte de vez do teovisor.

3 Ligue o(s) cabo(s) necessario(s) ao televator.

Certifique-se de que liga os cabos antes de instalar o televisor na parede. Não poderá ligar os cabos quando o televisor estiver instalado.

Consulte o Guia de referencia fornecido com o seu televator.

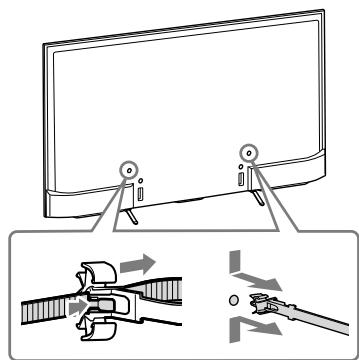

4 Retire o suporte de cabos (fornecido com o televisor). (apenas KD-55X850□C/ 49X830□C/43X830□C)

5 Junte os cabos.

Para o KD-55X850□C/49X830□C/ 43X830□C, fixe o suporte de cabos a um dos orificios interiores.

Nota

• Certifique-se de que o encaminhamento dos cabos ao longo da parede é efectuado por agentes autorizados.
• Una os cabos de ligação para fazer pisa-los, antes da montagem na parede.

6 Separe o Suporte de Fixação para Mesas do televisor.

Instalacao do televisor na parede

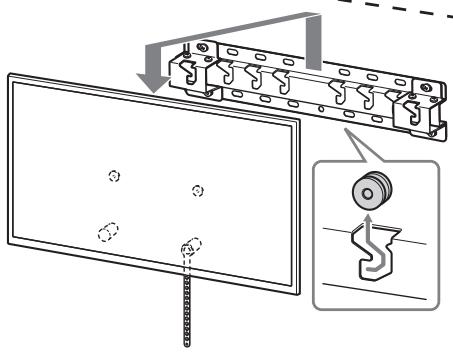

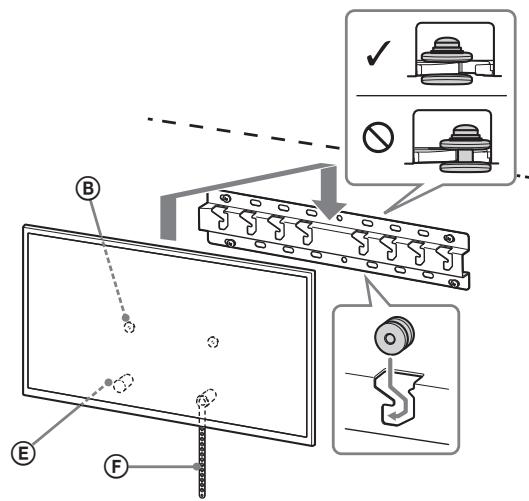

1 Instale o televisor na base.

• Para a localização das polias [B] para pendurar na base, consulte aanela do passo 3 em "Decir sobre a localização da instalação" na págin7.
• Secure bem o televisor com as两大 mãos e pendure suavamente as polias ® presas à parte de vez do televisor à base, certificando-se de que confirmá a forma dos orificios.
• Depois de instalar o teovisor na parede, confirma se as polias 8 está bem presas à base ou ao adaptador de base.

2-a

2-b

AVISO

• Certifique-se de que o transporte do televisor é ser efectuado por das ou mais pessoas.

2 Evitar que a parte de baixo do televisor se mova.

• Elimine a folga da cinta (F) e prenda-a firmamente à parede.

• Utilize um parafuso de 5 mm de diametro ou equivalente (não fornecido).

Nota

• Tente puxar a parte de boa do tevisor ligeiramente para si, para se certificar de que não se move para a fronte. Se houver algoum movimento, não é fixado correctamente e a cinta F deve voltar a ser firmamente presa.

Confirmar a conclusão da instalação

Verifique os seguiñes pontos.

• As polias 已 está penduradas com firmeza na base ou no adaptor de base.
• Os cabos de alimentação e ligação não está dobrados nem trilhados.
• A*cinta está bem presa,sem folga.

AVISO

• A instalação Incorrecta do cabo de alimentação CA, etc., pode provocar um incério ouacho eletrico devidao a um curto-circuito. Verifique se a instalação está terminada, por medida de segurança.

Outras informações

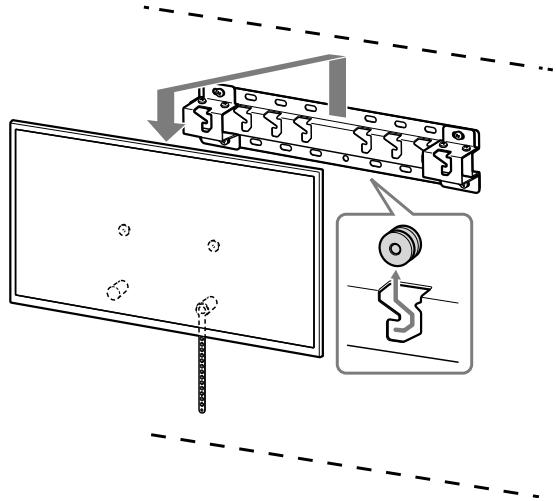

Quando remover o televisor, inverte o procedimento de instalacao anterior.

AVISO

• Certifique-se de que a remoção do televisor é ser efectuado por das ou mais pessoas.

Especificações

O design e as espécificações está sujeitos a alterações sem avis prévio.
