NÁVOD NA OBSLUHU PMFW 310 I6 PARKSIDE

Používatel'ská príručka

Preklad pôvodného návodu na použitie

ES

HERRAMIENTA MULTIFUNCIONAL

Manual del usuario

Zoznam použitých piktogramov ...... Strana 108

Úvod. Strana 109

Použitie v súlade s určením ...... Strana 109

Rozsah dodávky.... Strana 109

Zoznam dielov. Strana 109

Všeobecné bezpečnostné upozornenia pre elektrické náradie ..... Strana 111

Bezpečnostné upozornenia pre brúsky .... Strana 113

Správanie v núdzovom prípade .... Strana 114

Inštalácia rukoväte ...... Strana 115

Výber nadstavca.... Strana 115

Nasadenie/odobratie nadstavca. Strana 116

Nastavenie frekvencie kmitov.... Strana 117

Zapnutie a vypnutie .... Strana 117

Skúšobný chod. Strana 117

Upozornenia k práci. Strana 118

Čistenie a údržba.... Strana 118

Čistenie. Strana 118

Údržba Strana 118

Oprava ...... Strana 119

Skladovanie .... Strana 119

Preprava.... Strana 119

Likvidácia ...... Strana 119

Záruka.... Strana 120

Postup v prípade poškodenia v záruke .... Strana 120

Servis ...... Strana 120

EÚ vyhlásenie o zhode .... Strana 121

Zoznam použitých piktogramovV tomto návode na používanie, na obale, na typovom štítku a na označeniach produktu sú použité nasledujúce výstražné upozornenia:
	Tento symbol upozorňuje na to, že pred použitím produktu je potrebné prečítať si návod na používanie.		Pred výmenou nadstavcov, čistením a ked’ sa nepoužíva, vypnite výrobok a odpojte ho od siete.
	Tento znak povinnosti odkazuje na nosenie vhodných ochranných rukavíc! Postupujte podľa pokynov uvedených v tomto upozornení, aby ste predišli zraneniam rúk rôznymi predmetmi alebo kontaktom s horúcimi, alebo chemickými materiálmi.	[6TBA]	Blokovanie
			Odblokovanie
			Napätie
	Noste ochranné okuliare!		Značka CE potvrdzuje zhodu so smernicami EÚ, ktoré sú relevantné pre produkt.
	Noste ochranu sluchu!
	Noste protiprachovú masku!		Symbol pre produkt s triedou ochrany II (dvojitá izolácia)
	Striedavý prúd/striedavé napätie	[XCCS]	Bezpečnostné informácie Návod na obsluhu

MULTIFUNKČNÉ NÁRADIE

- Úvod

Blahoželáme Vám ku kúpe Vášho nového výrobku. Rozhodli ste sa pre velmi kvalitný výrobok. Návod na obsluhu je súčasťou tohto výrobku. Obsahuje dôležité upozornenia týkajúce sa bezpečnosti, používania a likvidácie. Skôr ako začnete výrobok používať, oboznámte sa so všetkými pokynmi k obsluhe a bezpečnosti. Výrobok používajte iba v súlade s popisom a v uvedených oblastiach používania. V prípade postúpenia výrobku d’alším osobám odovzdajte aj všetky dokumenty patriace k výrobku.

- Použitie v súlade s určením

Toto MULTIFUNKČNÉ NÁRADIE (đalej len „produkt“ alebo „elektrické náradie“) je vhodné na pílenie, rezanie a brúsenie.

S produktom sa dajú spracovávať nasledujúce materiály: Drevo, plast, sadrokartón, ľahké a farebné kovy, upevňovacie prvky (napr. klince, skrutky) a obklad. Produkt je mimoriadne vhodný na prácu na okrajoch a v lícujúcich oblastiach.

Výrobok môže pracovať na tvrdých materiáloch, ako je keramika a betón s vhodným príslušenstvom.

Nadstavce používajte vždy v súlade s určením! Pri kúpe a používaní nadstavcov dbajte na technické požiadavky produktu (pozri „Technické údaje“).

Iné použitia alebo úpravy produktu sa považujú za nevhodné a môžu spôsobit' riziká ako ohrozenie života, zranenia a poškodenia. Výrobca nepreberá ručenie za škody vzniknuté v dôsledku používania v rozpore s určením. Produkt nie je určený na komerčné účely alebo pre iné oblasti použitia.

- Rozsah dodávky

⚠️ VÝSTRAHA!

Produkt a obal nie sú hračky pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami a malými časťami! Hrozí riziko prehltnutia a udusenia!

1 Multifunkčné náradie
1 Rukovät
1 Odsávanie
1 Prípojka na odsávanie
1 Brúsna doska
18 Brúsny papier
2 List ponornej píly
1 List segmentovej píly
1 Škrabka
1 Imbusový klúč
1 Kufrík
1 Návod na používanie

Zoznam dielov

Obr. A

1 Vetrací otvor (prívod)
2 Vypínač
3 Hlavná rukovät
4 Regulátor rýchlosti
5 Napájací kábel so zástrčkou
6 Imbusový klúč
7 Rukovät
8 Prípojka
9 Prípojka na odsávač prachu
10 Odsávač prachu
11 Pripojovacia skrutka
12 Zaistovacia skrutka

Obr. B

A1 Škrabka Z52 A1
A2 List segmentovej píly Z85 C3, HCS
A3 List ponornej píly 32mm, Z32 C3, HCS
A4 List ponornej píly 20mm, Z20 C3, HCS/HSS
A5 Brúsna doska

A6 Brúsny papier

Drevo : 4 x #60; 4 x #120; 4 x #240, červená farba

Kov : 3 x #120; 3 x #240, čierna farba

Obr. D

13 Držiak príslušenstva

- Technické údaje

Multifunkčné

náradie PMFW 310 I6

Rýchlost' oscilácie: 15000 – 21000 min ^-1

Uhol oscilácie: 3,0°

Trieda ochrany: Trieda II /☐

Hodnoty boli merané v súlade s

EN 62841. Hladina hluku hodnotená ako A elektrického náradia je zvyčajne:

Funkcia brúsenia

Úroveň tlaku zvuku: L pA 81,1 dB

Funkcia rezania

Úroveň tlaku zvuku: L pA 88,8 dB

Neistota: K pA 3 dB

Funkcia brúsenia

Hladina akustického

Uvedená celková hodnota vibrácií a hodnota emisií hluku boli merané podľa normovanej skúšobnej metódy a môžu byť aplikované pri porovnaní elektrického náradia s iným náradím.
Uvedená celková hodnota vibrácií a hodnota emisií hluku sa môžu použiť aj pre predbežný odhad zaťaženia.

VÝSTRAHA!

Vibrácie a emisie hluku sa môžu počas skutočného používania elektrického náradia odlišovať od zadaných hodnôt, to závisí od typu a spôsobu, akým sa elektrické náradie používa, najmä však, s akým obrobkom sa pracuje.
Snažte sa udržať zaťaženie vibráciami a hlukom na čo najnižšej úrovni. Medzi príklady opatrení na zníženie zaťaženia vibráciami patrí používanie rukavíc pri používaní náradia a skrátenie pracovného času. V takom prípade je potrebné zvážiť všetky časti pracovného cyklu (napríklad časy, ked’je elektrické náradie vypnuté a tie, v ktorých je síce zapnuté, ale beží bez zaťaženia).

Všeobecné bezpečnostné upozornenia pre elektrické náradie

VÝSTRAHA!

Prečítajte si všetky bezpečnostné upozornenia, pokyny, znázornenia a technické údaje, ktoré patria k tomuto elektrickému náradiu. Nedbalosť pri dodržiavaní následných pokynov môže spôsobit zásah elektrickým prúdom, požiar a/alebo závažné poranenia.

Všetky bezpečnostné upozornenia a pokyny si uschovajte pre prípad potreby v budúcnosti.

Pojem „elektrické náradie“, ktorý je použitý v bezpečnostných upozorneniach, sa vzťahuje na prúdom napájané elektrické náradie (s napájacím káblom) alebo elektrické náradie s akumulátorom (bez napájacieho kábla).

1) Pracovnú oblast udržiavajte v čistote a dobre osvetlenú. Neporiadok alebo neosvetlené pracovné oblasti môžu viest k vzniku úrazov.
2) Elektrické náradie nepoužívajte vo výbušnom prostredí, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary.
3) Počas používania elektrického náradia zabráňte prístupu detom a iným osobám do jeho blízkosti. Pri rozptýlení môžete stratit kontrolu nad elektrickým náradím.

1) Zástrčka elektrického náradia musí byť vhodná pre danú zásuvku. Zástrčka sa nesmie nijako upravovat. Nepoužívajte adaptérové zástrčky spolu s uzemneným elektrickým náradím. Neupravované zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
2) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchmi, napr. rúr, kúrení, sporákov a chladničiek. Ked'je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
3) Elektrické náradie chráněte pred daždóm a vlhkom. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
4) Napájací kábel nepoužívajte na iné účely, na nosenie elektrického náradia, na zavesenie alebo na vytahovanie zástrčky zo zásuvky. Napájací kábel udržujte mimo dosahu tepla, oleja a ostrých hrán alebo pohyblivých častí. Poškodené alebo skrútené napájacie káble zvyšujú riziko zásahu elektrickým prúdom.
5) Ked' pracujete s elektrickým náradím vonku, používajte iba také predlžovacie kable, ktoré sú vhodné do vonkajšieho prostredia. Použitie vhodného predlžovacieho kábla určeného do exteriéru znižuje riziko zásahu elektrickým prúdom.
6) Ak sa nedá zabrániť prevádzke elektrického náradia vo vlhkom prostredí, použite prúdový chránič. Použitie prúdového chrániča znižuje riziko zásahu elektrickým prúdom.

Bezpečnost'osôb

1) Pri práci s elektrickým náradím budte pozorní a dávajte pozor na to, čo robíte a postupujte logicky. Elektrické náradie nepoužívajte, ked'ste unavení alebo ste pod vplyvom drog, alkoholu alebo liekov. Okamih nepozornosti pri používaní elektrického náradia môže spôsobit' vážne zranenia.
2) Noste osobné ochranné pomôcky a vždy používajte ochranné okuliare. Nosenie osobných ochranných pomôcok, ako je protiprachová maska, protišmyková bezpečnostná obuv, ochranná prilba či ochrana sluchu, znižuje v závislosti od typu elektrického náradia a jeho použitia riziko poranení.
3) Zabráňte neúmyselnému uvedeniu do prevádzky. Pred pripojením do elektrickej siete a/alebo k akumulátoru, pred upnutím alebo prenosom skontrolujte, či je elektrické náradie vypnuté. Ked' pri prenášaní elektrického náradia budete mať prst na vypínači alebo elektrické náradie zapojíte do elektrickej siete zapnuté, môže to spôsobit' nehodu.
4) Skôr ako elektrické náradie zapnete, odstráňte nastavovacie nástroje alebo klúče na skrutky. Nástroj alebo klúč, ktorý sa nachádza v otočnej časti elektrického náradia, môže spôsobit poranenia.
5) Vyhýbajte sa abnormálnej polohe držania tela. Zaistite si bezpečný postoj a vždy udržiavajte rovnováhu. Vďaka tomu budete môť elektrické náradie lepšie kontrolovať pri neočakávaných situáciách.

6) Noste vhodný odev. Nenoste široký odev ani šperky. Vlasy a odev sa nesmú dostať do blízkosti pohyblivých častí. Volňý odev, šperky či dlhé vlasy môžu zachytit' pohybujúce sa časti.
7) Ak sú namontované zariadenia na odsávanie a zachytávanie prachu, tak musia byť pripojené a správne používané. Použitie odsávania môže znížiť ohrozenie prachom.
8) Nepodceňujte bezpečnosť a vždy sa riadte bezpečnostnými predpismi pre elektrické náradie, aj to aj v prípade, že ste oboznámení s používaním elektrického náradia a nepoužívate ho po prvýkrát. Nepozorné konanie môže v niekolkých sekundách spôsobit závažné poranenia.

Použitie a manipulácia s elektrickým náradím

1) Elektrické náradie nevystavujte nadmernému zaťaženiu. Pri práci používajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovať s vhodným elektrickým náradím v udávanom rozsahu výkonu.
2) Nepoužívajte elektrické náradie s chybným spínačom. Elektrické náradie, ktoré sa nedá zapnút alebo vypnút, je nebezpečné a musí sa opravit.
3) Pred nastavením prístroja, výmenou dielov nadstavcov alebo odložením elektrického náradia odpojte zástrčku zo zásuvky a/alebo vyberte integrovaný akumulátor. Toto opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.

4) Nepoužité elektrické náradie uschovajte mimo dosahu detí. Nedovolte, aby elektrické náradie použivali osoby, ktoré nie sú oboznámené s jeho obsluhou alebo si nečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
5) Starostlivosti o elektrické náradie a nadstavce venujte náležitú pozornosť. Skontrolujte, či pohybujúce sa súčasti pracujú správne a či sa nezasekávajú, či nie sú časti zlomené alebo poškodené v takom rozsahu, že to ovplyvňuje funkciu elektrického náradia. Poškodené diely nechajte pred použitím elektrického náradia opravit. Príčinou mnohých úrazov je nesprávna údržba elektrického náradia.
6) Rezné nástroje udržiavajte ostré a čisté. Starostlivo udržiavané rezné nástroje s ostrými reznými hranami sa menej zasekávajú a ľahšie sa vedú.
7) Elektrické náradie, príslušenstvo, nadstavce atd. používajte podlá týchto pokynov. Zohládnite pritom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné účely, ako je vyhradené, môže viest k nebezpečným situáciám.
8) Rukoväti a držadlá udržiavajte suché a bez stôp oleja a tuku. Šmyklávé rukoväte a držadlá neumožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídatelných situáciách.

Servis

1) Opravou elektrického náradia poverte len kvalifikovaný odborný personál pri výhradnom použití originálnych náhradných dielov. Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.

- Bezpečnostné upozornenia pre brúsky

⚠️ VÝSTRAHA!

Prach z materiálov, ako sú olovené farby, niektoré dreviny a kovy, môže byť škodlivý.
Olovo alebo materiály obsahujúce olovo sa nesmú spracovávať.
Kontakt alebo vdýchnutie týchto prachov môže predstavovať riziko pre operátora alebo osoby nachádzajúce sa v blízkosti.

⚠️ VÝSTRAHA!

Noste ochranné okuliare a protiprachovú masku!

Zníženie vibrácií a hluku

Skrátte čas používania, používajte režimy s nízkymi vibráciami a nízkym hlukom a používajte osobné ochranné pomôcky na zníženie účinkov vibrácií a hluku.

Nasledujúce opatrenia pomáhajú znižovať riziká spojené s vibráciami a hlukom:

Produkt používajte iba v súlade s jeho použitím podľa určenia a podľa popisu v tomto návode.
Uistite sa, že produkt nie je poškodený a že je správne udržiavaný.

■ Pre tento produkt používajte správne nadstavce a uistite sa, že sú bezchybné.
■ Produkt držte bezpečne za rukoväte/držadlá.
Produkt udržiavajte podl’a pokynov a zabezpečte jeho adekvátne mazanie (ak je to možné).
Svoj pracovný postup naplánujte tak, aby sa používanie produktov s vysokými vibráciami rozložilo na dlhšie časové obdobie.

- Správanie v núdzovom prípade

Oboznámte sa s používaním tohto produktu podľa tohto návodu. Zapamätajte si bezpečnostné upozornenia a bezpodmienečne ich dodržiavajte. To pomáha predchádzať rizikám a nebezpečenstvám.

• Pri používaní tohto produktu vždy postupujte obozretne, aby ste mohli včas identifikovať nebezpečenstvo a reagovať naň. Rýchly zásah môže zabrániť vážnym zraneniam a poškodeniam majetku.
  Produkt v prípade chybnej funkcie okamžite vypnite a vyberte akumulátor. Nechajte ho skontrolovať kvalifikovaným technikom a v prípade potreby ho pred opätovným použitím nechajte opraviť.

Zvyškové riziká

Aj keď používate tento produkt správne, existuje potenciálne riziko zranenia osôb a poškodenia majetku. V súvislosti s konštrukciou a vyhotovením tohto produktu sa, okrem iného, môžu vyskytnúť nasledujúce nebezpečenstvá:

Poškodenie zdravia vyplývajúce z vibrácií, ak sa produkt používa dlhší čas, nie je riadne ovládaný a udržiavaný.

Zranenie osôb a vecné škody spôsobené chybnými reznými nástrojmi alebo náhlym nárazom do krytého predmetu počas používania.
Riziko poranenia a vecných škôd od odletujúcich predmetov.

UPOZORNENIE

Tento produkt generuje počas prevádzky elektromagnetické pole! Za určitých okolností môže toto pole ovplyvnit aktívne alebo pasívne lekárske implantáty! Aby ste znížili nebezpečenstvo vážneho alebo smrtelného poranenia, odporúčame osobám s lekárskymi implantátmi, aby sa pred použitím produktu poradili s lekárom a výrobcom implantátu!

● Prvé použitie

Príslušenstvo

Pre bezpečné a správne používanie tohto produktu budete, okrem iného, potrebovať nasledujúce príslušenstvo, ako napríklad nástroje a nadstavce:

Vhodné nadstavce
■ Vhodné osobné ochranné pomôcky

Nástroje a nadstavce zakúpite v špecializovanej predajni. Pri nákupe vždy rešpektujte technické požiadavky tohto produktu (pozri „Technické údaje“).

V prípade neistoty sa obrátte na kvalifikovaného odborníka a poradte sa so svojím odborným predajcom.

UPOZORNENIE

Tento návod na obsluhu obsahuje informácie a upozornenia o rôznych nadstavcoch a oblastiach ich použitia. Zobrazené nadstavce nie sú v rozsahu dodávky (pozri „Rozsah dodávky“), ale znázorňujú možnosti používania tohto produktu.

VÝSTRAHA!

Nepoužívajte príslušenstvo, ktoré neodporúčala firma Parkside. To môže spôsobit zásah elektrickým prúdom alebo požiar.

VAROVANIE!

Pred výmenou nadstavcov, čistením a ked' sa nepoužíva, vypnite výrobok a odpojte ho od siete.

● Pripojenie/odpojenie odsávania

VÝSTRAHA! NEBEZPEČENSTVO POŽIARU!

Pri prácach s elektrickým náradím, ktoré môžu byť pripojené k vysávaču pomocou zariadenia na odsávanie, existuje nebezpečenstvo požiaru! Za nepriaznivých podmienok, napr. pri lietajúcich iskrách, brúsení kovov alebo zvyškoch kovov v dreve, sa môže vznietiť drevný prach v prachovom vrecku samotného vysávača. K tomu môže dôjst najmä vtedy, ked’ sa drevný prach zmieša so zvyškami farieb alebo inými chemickými látkami a brúsny materiál je po dlhej práci horúci. Preto je nevyhnutné zabrániť prehriatiu brúsneho materiálu a produktu. Pred pracovnými prestávkami vždy vyprázdnite vrecko na prach z vysávača.

Vždy používajte odsávanie.
Zabezpečte dobré vetranie pracoviska.
Dodržiavajte predpisy platné vo vašej krajine pre materiály, ktoré sa majú spracovať.

UPOZORNENIE

Zapojenie alebo odpojenie odsávania 10: Použite krížový skrutkovač (nie je súčastou dodávky).

(Obr. C)

Pripojenie odsávania

Odsávar10 priložte k spodnej strane produktu.
■ Pripojovaciu skrut ^11 zarovnajte s otvorom prípojky ^8 .
Držte hlavnú ruko 3. Otočte produkt o 90°.

Pripojovaciu skrut ^11 otáčajte krížovým skrutkovačom v smere hodinových ručičiek (nie je v rozsahu dodávky), kým nebude pevne utiahnutá.

Prípojku na odsáva 9 jemne tlačte na odsávanie 10, až kým nebude odsávanie pevne zapojené do prípojky na odsávanie.

Prípojku na odsával 9 môžete narovnať do rôznych smerov, aby ste si ju prispôsobili na prácu v rozličných prostrediach.

Odstránenie odsávania

Pripojovaciu skrut ^11 otáčajte proti smeru hodinových ručičiek, kým sa skrutka úplne neuvolní.
Odsávar10 odoberte z produktu.

Inštalácia rukoväte

- Pripevnite rukovát 7 na oboch stranách stroja, aby ste zvýšili ovládatelnosť.

Výber nadstavca

UPOZORNENIE

Nasledujúce nadstavce sú iba najbežnejšími typmi.
Ak je to potrebné, informujte sa v špecializovaných predajniach o dálších nadstavcoch.

Ponorný pílový list (obr. B, A3, A4)

Materiály: ■ Drevo

Ponorné rezy
Pílenie blízko hrany, aj na ťažko dostupných miestach

Príklad: ■ Rezanie výrezov do sadrokartónových stien

List segmentovej píly (obr. B, A2)

Materiály: ■ Drevo

Príklady: ■ Rezanie zárezov

- Odrezávanie pásov, malých profilov rúr alebo profilov

Škrabka (obr. B, A1)

Použitie: ■ Odstránenie zvyškov materiálu

Príklad: ■ Odstránenie zvyškov lepidla na koberce z podlahy

Brúsne listy (obr. B, A6)

Použitie: ■ Brúsenie na hranách

Brúšenie na t'ažko dostupných miestach

● Nasadenie/odobratie nadstavca

(Obr. D)

⚠️ POZOR! NEBEZPEČENSTVO PORANENIA!

Nadstavce môžu byť ostré a počas používania môžu byť aj horúce. Ked manipulujete s nadstavcom, vždy noste ochranné rukavice.

⚠️ VÝSTRAHA!

Pred výmenou nadstavcov, čistením a ked' sa nepoužíva, vypnite výrobok a odpojte ho od siete.

⚠️ POZOR! NEBEZPEČENSTVO PORANENIA!

Ruky musíte mať d'aleko od nadstavca, ak je produkt v prevádzke.

UPOZORNENIE

Ak chcete použit' odsáva ^10 , musíte ho pripojit' pred inštaláciou nadstavca (pozri „Pripojenie/ odpojenie odsávania“).

Vloženie príslušenstva

(Obr. D)

1. Odskrutkujte zaistovaciu skrutku 12.
2. Vloženie otvoreného konca príslušenstva do držiaka príslušenstva 13.

UPOZORNENIE

Príslušenstvo môže byť pred utiahnutím pridržané magnetom na držiaku náradia.
Príslušenstvo môžete pripevnit do držiaka príslušenstva 13 v l'ubovolnej aretovanej polohe (obr. E).

Utiahnutie príslušenstva

(Obr. D)

■ Utiahnite zaistovaciu skru 12 pomocou imbusového klúča 6 v smere hodinových ručičiek.

Odstránenie príslušenstva

(Obr. D)

1. Odskrutkujte zaistovaciu skrutku 12.
2. Vytiahnite príslušenstvo z držiaka príslušenstva 13.
3. Po odstránení príslušenstva: dotiahnite zaistovaciu skrutku.

Nastavenie frekvencie kmitov

■ Pomocou regulátora rýchlosti 4 si zvolte frekvenciu kmitov (obr. G).

Stupeň 1: Nízka frekvencia vibrácií Stupeň 6: Vysoká frekvencia vibrácií

UPOZORNENIE

Požadovaný počet kmitov závisí od materiálu a pracovných podmienok a je možné ho určit praktickým experimentom.
Počet kmitov sa môže menit aj počas prevádzky.

Zapnutie a vypnutie

⚠️ POZOR! NEBEZPEČENSTVO PORANENIA!

Pri manipulácii alebo práci s produktom noste vždy ochranné rukavice.

⚠️ POZOR! NEBEZPEČENSTVO PORANENIA!

Ruky musíte mať d'aleko od nadstavca, ak je produkt v prevádzke.

⚠️ POZOR! ZDRAVOTNÉ RIZIKO!

Materiál obsahujúci azbest sa nesmie spracovať. Azbest sa považuje za karcinogénny.

(Obr. H)

Zapnutie: Posuňte vypín 2 dopredu (ON).
■ Vypnutie: Posuňte vypín 2 dozadu (OFF).
Skúšobný chod

UPOZORNENIE

Pred prvou prácou a po každej výmene nadstavca vykonajte skúšobný chod bez zaťaženia. Skúšobný chod zaistuje, že nadstavec je správne upnutý a počas prevádzky sa nemôže uvolníť.

Upozornenia k práci

Princíp funkcie:

Oscilačný pohon zabezpečuje kmitanie nadstavca 15000 až 21000 krát za minútu. To umožňuje precíznu prácu v tých najužších priestoroch.

Pílenie/rezanie:

Používajte iba nepoškodené a bezchybné pílové listy. Ohnuté, tupé alebo inak poškodené pílové listy sa môžu zlomiť.
- Pri rezaní l'ahkých stavebných materiálov dodržiavajte zákonné požiadavky a odporúčania výrobcov materiálov.
Môžu sa spracúvať iba mäkké materiály ako mäkké drevo, sadrokartón alebo podobné materiály!

Brúsenie brúsnym papierom:

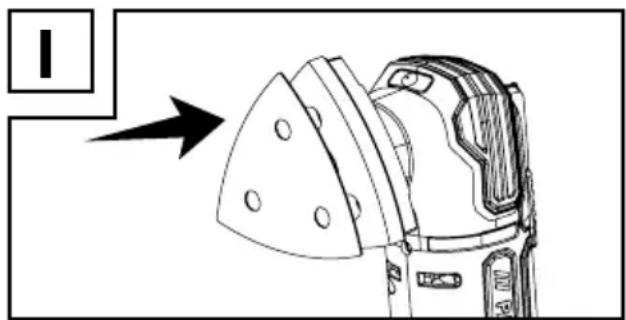

• Pripevnenie brúsneho listu: Brúsny list A6 zatlačte na brúsnu dosku A5 (obr. I).
  Odstránenie brúsneho listu: Brúsny list A6 stiahnite od okraja brúsnej dosky A5 a odstráňte ho.
  ■ Za účelom zvýšenia životnosti brúsnych listov dbajte na rovnomerný tlak.

- Čistenie a údržba

⚠️ VÝSTRAHA!

Pred výmenou nadstavcov, čistením a ked' sa nepoužíva, vypnite výrobok a odpojte ho od siete.

- Čistenie

Dbajte na to, aby žiadne kvapaliny nevnikli do vnútra produktu.
Produkt vždy udržujte čistý, suchý a zbavený oleja alebo mazív. Po každom použití a pred uskladnením odstráňte prach z produktu.
Pravidelné riadne čistenie pomáha zaistiť bezpečné používanie a predlžuje životnosť produktu.
Produkt vyčistite suchou handrou. Na tažko prístupné miesta použite mäkkú kefku.
■ Po každom použití vyčistite najmä vetrací otvor 1 handričkou a mäkkou kefkou.
■ Ventilačné otvory musia byť vždy volné.

UPOZORNENIE

Na čistenie produktu nepoužívajte chemické, alkalické, abrazívne alebo iné agresívne čistiace alebo dezinfekčné prostriedky, pretože môžu poškodit povrchové plochy.

Údržba

■ Produkt je bezúdržbový.
Pred a po každom použití skontrolujte produkt a príslušenstvo (napr. nadstavce), či nie sú opotrebované a poškodené. V prípade potreby ich nahradte novými podľa popisu v tomto návode na obsluhu. Pritom rešpektujte technické požiadavky (pozrite „Technické údaje“).

■ Skontrolujte poškodenie krytov a ochranných zariadení a správne upevnenie. V prípade potreby ich vymeňte.

- Oprava

⚠️ VAROVANIE! Nebezpečenstvo poranenia!

Ak je sietový kál 5 poškodený, musí ho vymeníť výrobca, jeho servisný zástupca alebo podobne kvalifikovaná osoba, aby sa predišlo nebezpečenstvu.

Vo vnútri tohto produktu nie sú žiadne súčasti, ktoré môže používatel' opraviť sám. Obrátte sa na kvalifikovaného odborníka a nechajte produkt skontrolovať a opraviť.

Skladovanie

Vypnite produkt.
■ Produkt vyčistite podľa popisu vyššie.
Produkt a jeho príslušenstvo skladujte na tmavom, suchom a dobre vetranom mieste bez mrazu.
Produkt skladujte vždy na detom neprístupnom mieste. Ideálna teplota dlhodobého skladovania (dlhšie ako 3 mesiace) je medzi +10 a +30 ° C a relatívna vlhkost nie vyššia ako 60 %.
■ Produkt skladujte v kufríku.

Preprava

Vypnite produkt.
■ Produkt prenášajte v kufríku.
Produkt chráňte pred nárazmi a silnými vibráciami, ktoré sa vyskytujú najmä pri preprave vo vozidlách.
■ Produkt zabezpečte proti zošmyknutiu a prevráteniu.

- Likvidácia

Obal pozostáva z ekologických materiálov, ktoré môžete odovzdať na miestnych recyklačných zberných miestach.

Všímajte si prosím označenie obalových materiálov pre triedenie odpadu, sú označené skratkami (a) a číslami (b) s nasledujúcim významom: 1–7: Plasty / 20–22: Papier a kartón / 80–98: Spojené látky.

Výrobok:

Výrobok vr. príslušenstva a obalové materiály sú recyklovatelíné a podliehajú rozšírenej zodpovednosti výrobcu. Pre lepšie spracovanie odpadu ich zlikvidujte oddelene podľa obrázkov Info-tri (informácie o triedení). Triman-Logo platí iba pre Francúzsko.

O možnostiach likvidácie opotrebovaného výrobku sa môžete informovať na Vašej obecnej alebo mestskej správe. Ak výrobok doslúžil, v záujme ochrany životného prostredia ho neodhodťe do domového odpadu, ale odovzdajte na odbornú likvidáciu. Informácie o zberných miestach a ich otváracích hodinách získate na Vašej príslušnej správe.

Defektné alebo použité batérie / akumulátorové batérie sa musia recyklovať. Batérie / akumulátorové batérie a / alebo výrobok odovzdajte prostredníctvom dostupných zberných stredísk.

Záruka

Výrobok bol starostlivo vyrobený v súlade s prísnymi smernicami kvality a pred dodaním dôkladne otestovaný. V prípade materiálových alebo výrobných chýb máte zákonné práva voči predajcovi výrobku. Vaše zákonné práva nie sú žiadnym spôsobom obmedzené našou zárukou uvedenou nižšie.

Záruka na tento výrobok je 3 roky od dátumu nákupu. Záručná doba začína plynúť dátumom kúpy. Originál dokladu o kúpe si uschovajte na bezpečnom mieste, pretože tento doklad je potrebný ako dôkaz o kúpe.

Akékolvek poškodenie alebo nedostatky prítomné už v čase nákupu je potrebné nahlásiť ihned' po vybalení výrobku.

Ak sa v priebehu 3 rokov od dátumu zakúpenia preukáže, že výrobok vykazuje chyby materiálu alebo spracovania, podľa vlastného uváženia Vám ho bezplatne opravíme alebo vymeníme. Záručná doba sa na základe poskytnutej záručnej reklamácie nepredlžuje. To platí aj pre vymenené alebo opravené diely.

Táto záruka je neplatná, ak bol výrobok poškodený alebo nesprávne používaný alebo udržiavaný.

Záruka sa vztahuje na chyby materiálu a výrobné chyby. Táto záruka sa nevztahuje na časti výrobku, ktoré podliehajú bežnému opotrebovaniu, a preto sa považujú za opotrebovatelné diely (napr. batérie, hadice, atramentové kazety), ani na poškodenie krehkých častí, napr. spínačov alebo častí zo skla.

Postup v prípade poškodenia v záruke

Na zabezpečenie rýchleho spracovania svojej žiadosti postupujte podľa d’alej uvedených pokynov:

Pre všetky otázky majte pripravený pokladničný lístok a číslo výrobku (IAN 500083_2504) ako doklad o kúpe.

Číslo výrobku nájdete na typovom štítku výrobku, gravúre výrobku, titulnej strane návodu (vlávo dole) alebo na nálepke na zadnej alebo spodnej strane výrobku.

Pri výskyte funkčných porúch alebo iných nedostatkov sa najprv telefonicky alebo e-mailom obrátte na d'alej uvedené servisné oddelenie.

Výrobok označený ako chybný potom môžete bezplatne zaslať na poskytnutú servisnú adresu, pričom priložte doklad o kúpe (pokladničný lístok) a uvedte, v čom spočíva nedostatok a kedy sa vyskytol.

Na stránke parkside-diy.com si môžete stiahnuť túto a mnohé dálšie príručky. Týmto QR kódom sa dostanete priamo na parkside-diy.com. Vyberte svoju krajinu a pomocou vyhládávacej masky vyhládajte návody na obsluhu. Zadaním čísla výrobku (IAN) 500083_2504 sa dostanete na návod na obsluhu pre svoj výrobok.

PDF ONLINE parkside-diy.com

Servis

SK Servis Slovensko

Tel.:[phone]

Kontaktný formulár je zapnutý parkside-diy.com

IAN 500083_2504

● EÚ vyhlásenie o zhode

EÚ VYHLÁSENIE O ZHODE (č. 500083\_2501)

IAN: 500083_2501

Identifikácia produktu:

"PARKSIDE" Multifunkčné náradie

Uvedený predmet vyhlásenia je v zhode s príslušnými harmonizačnými právnymi predpismi Únie:

Smernica 2006/42/ES

Smernica 2014/30/EU

Smernica 2011/65/EU so všetkými súvisiacimi zmenami a doplneniami

Odkazy na príslušné použité harmonizované normy alebo iné technické špecifikácie, v súvislosti s ktorými sa zhoda vyhlasuje:

Č. / Časti

Smernica 2006/42/ES

EN 62841-1:2015/A11:2022

EN 62841-2-4:2014/AC:2015

EN ISO 12100:2010

Smernica 2014/30/EU

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2024

EN 61000-3-3:2013/A2:2021

Predmet vyššie uvedeného vyhlásenia je v súlade so smernicou Európskeho parlamentu a Rady 2011/65/EÚ z 8. júna 2011 o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach:

Č. / Časti

EN IEC 63000:2018

Držitel' technickej informácie: OWIM GmbH & Co.KG

Podpísané za a v mene:

Toto vyhlásenie o zhode sa vydáva na výhradnú zodpovednost výrobcu.

Preklad pôvodného vyhlásenia o zhode

Neckarsulm 01.08.2025

Miesto

Dátum

ppa. Bussel ppa. Budrei ppa. Stefan Haensel ppa. Jens Buchheim

Prokurista Prokurista

SK
