BEDIENUNGSANLEITUNG PMFW 310 I6 PARKSIDE

Originalbetriebsanleitung

GB IE

MULTI-TOOL

User manual

DE/AT/BE/CH Bedienungsanleitung Seite 5

GB/IE User manual Page 23
FR/BE Manuel d’utilisation Page 38
NL/BE Gebruikershandleiding Pagina 57
PL Instrukcja obsługi Strona 74
CZ Návod k použití Strana 91
SK Používateľská príručka		Strana	107
ES	Manual del usuario		Página	122
DK	Brugsvejledning		Side	139
IT	Manuale di istruzioni		Pagina	155
HU	Használati útmutató		Oldal 172

A

1 2 3 5 PARKSIDE 1 6 8 7 4

Liste der verwendeten Piktogramme.... Seite 6

Einleitung...... Seite 7

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

Lieferumfang. Seite 7

Teilebeschreibung. Seite 8

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8

Allgemeine Sicherheitshinweise.... Seite 9

Allgemeine Sicherheitshinweise für Elektrowerkzeuge. 9

Sicherheitshinweise für Sandpapierschleifer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 12

Vibrations- und Geräuschminderung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Verhalten im Notfall. Seite 13

Restrisiken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Erste Verwendung...... Seite 13

Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Staubabsaugung anschließen/abnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 14

Anbringen des Griffs. Seite 15

Einsatzwerkzeug auswählen. Seite 15

Einsatzwerkzeug einsetzen/entnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 16

Schwingzahl einstellen.... Seite 17

Ein- und Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Probelauf Seite 17

Arbeitshinweise Seite 17

Reinigung und Wartung Seite 18

Reinigung Seite 18

Wartung Seite 18

Reparatur 19

Lagerung. Seite 19

Transport. Seite 19

Entsorgung...... Seite 19

Garantie Seite 20

Abwicklung im Garantiefall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 21

Service....Seite 21

EU-Konformitätserklärung Seite 22

Liste der verwendeten PiktogrammeIn dieser Bedienungsanleitung, auf der Verpackung, auf dem Typenschild und auf den Produktkennzeichnungen werden die folgenden Warnhinweise verwendet:
	Dieses Symbol weist darauf hin, dass bei der Verwendung des Produkts die Bedienungsanleitung zu beachten ist.		Produkt ausschalten und Netzstecker ziehen, bevor Zubehör gewechselt wird oder wenn das Produkt gereinigt oder nicht gebraucht wird.
	Dieses Pflichtzeichen weist auf das Tragen geeigneter Schutzhandschuhe hin! Befolgen Sie die Anweisungen dieser Warnung, um Handverletzungen durch Gegenstände oder den Kontakt mit heißen oder chemischen Stoffen zu vermeiden.		Sperren
			Entsperren
		[7375]	Spannung
	Tragen Sie eine Schutzbrille!		Das CE-Zeichen bestätigt Konformität mit den für das Produkt zutreffenden EU-Richtlinien.
	Tragen Sie Gehörschutz!
	Tragen Sie eine Staubschutzmaske!		Symbol für ein Produkt der Schutzklasse II (Doppelisolierung)
	Wechselstrom/-spannung	[W75T]	Sicherheitshinweise Gebrauchsanweisungen

MULTIFUNKTIONSWERKZEUG

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Dieses Multifunktionswerkzeug (nachfolgend „Produkt“ oder „Elektrowerkzeug“ genannt) ist zum Sägen, Trennen und Sandpapierschleifen geeignet.

Nachfolgend genannte Materialien können vorzugsweise mit dem Produkt bearbeitet werden: Holz, Kunststoff, Trockenbauelemente, Leicht- und Buntmetalle, Befestigungselemente (z. B. Nägel, Schrauben) und Wandfliesen. Das Produkt ist besonders zum randnahen und bündigen Arbeiten geeignet.

Das Produkt kann mit geeignetem Zubehör auch harte Materialien wie Keramik und Beton bearbeiten.

Verwenden Sie stets Einsatzwerkzeuge entsprechend dem bestimmungsgemäßen Gebrauch! Beachten Sie beim Kauf und Gebrauch von Einsatzwerkzeugen die technischen Anforderungen des Produkts (siehe „Technische Daten“).

Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestimmungsgemäß und können zu Risiken wie Lebensgefahr, Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz oder für andere Einsatzbereiche bestimmt.

Lieferumfang

⚠️ WARNING!

Das Produkt und die Verpackungs materialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

1 Multifunktionswerkzeug
1 Griff
1 Staubabsaugung
1 Staubanschluss
1 Sandpapierschleifplatte
18 Schleifpapier
2 Tauchsägeblatt
1 Segmentsägeblatt
1 Schabmesser
1 Sechskantschlüssel
1 Tragekoffer
1 Bedienungsanleitung

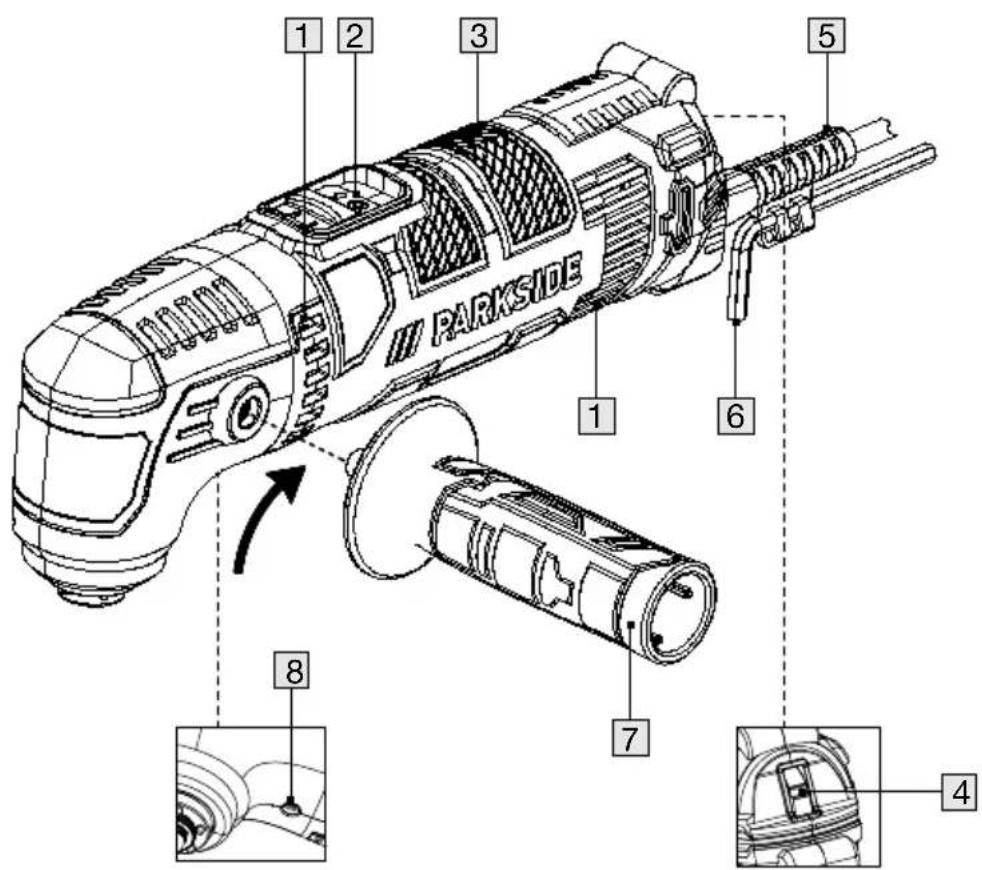

Teilebeschreibung

Abb. A

1 Lüftungsschlit(Einlass)
2 Ein-/Ausschalter
3 Hauptgriff
4 Geschwindigkeitsregler
5 Netzkabel mit Netzstecker
6 Sechskantschlüssel
7 Griff
8 Anschluss
9 Staubanschluss
10 Staubabsaugung
11 Anschlussschraube
12 Sicherungsschraube

Abb. B

A1 Abstreifer Z52 A1
A2 Segmentsägeblatt Z85 C3, HCS
A3 Tauchsägeblatt 32 mm, Z32 C3, HCS
A4 Tauchsägeblatt 20 mm, Z20 C3, HCS/HSS

A5 Sandpapierschleifplatte

A6 Schleifpapier

Holz : 4 x #60; 4 x #120; 4 x #240, rote Farbe

Metall : 3 x #120; 3 x #240, schwarze Farbe

Abb. D

13 Einsatzwerkzeug-Aufnahme

Technische Daten

Multifunktions- werkzeug PMFW 310 I6

Modellnummer: HG13577

Nennspannung: 230 V\~, 50 Hz

Nennleistungsauf-

nahme: 310W

Motordrehzahl: 15000-21000 min -1

Oszillationsge-

schwindigkeit: 15000-21000 min ^-1

Oszillationswinkel: 3.0°

Schutzklasse: Klasse II / ☐

Geräuschemissionswerte

Die gemessenen Werte wurden in

Übereinstimmung mit EN 62841

ermittelt. Der A-bewertete

Geräuschpegel des Elektrowerkzeugs

beträgt typischerweise:

Schleiffunktion

Schalldruckpegel: L pA 81,1 dB

Schneidfunktion

Schalldruckpegel: L pA 88,8 dB

Unsicherheit: K pA 3 dB

Schleiffunktion

Schallleistungspegel: L_WA 89,1 dB

Schneidfunktion

Schallleistungspegel: L_WA 96,8 dB

Unsicherheit: K WA 3 dB

Schwingungsemissionswerte

Schwingungsgesamtwerte

(Vektorsumme dreier Richtungen),

ermittelt entsprechend EN 62841:

Sandpapierschleifen:

Schleiffunktion

Schwingungsemissions-wert: a_h 5,188 m/s ^2

Schneidfunktion

Schwingungsemissions-wert: a_h 6,985 m/s ^2

Unsicherheit: K 1,5 m/s²

⚠️ WARNING!

Tragen Sie Gehörschutz!

HINWEIS

Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.
Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

WARNUNG!

Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird. Versuchen Sie, die Belastung durch Vibrationen und Geräusche so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Allgemeine Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Arbeitsplatzsicherheit

1) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
2) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

3) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

Elektrische Sicherheit

1) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
2) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
3) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
4) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

5) Wenn Sie mit einem Elektrowerk zeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
6) Wenn der Betrieb des Elektrowerk zeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

1) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
2) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

3) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
4) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
5) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
6) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
7) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

8) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerkzeugs

1) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
2) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
3) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
4) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

5) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
6) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
7) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
8) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Service

1) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

- Sicherheitshinweise für Sandpapierschleifer

⚠️ WARNING!

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten und Metall können gesundheitsschädlich sein.
Blei oder bleihaltige Materialien dürfen nicht bearbeitet werden.
Die Berührung oder das Einatmen dieser Stäube kann eine Gefährdung für die Bedienperson oder in der Nähe befindliche Personen darstellen.

⚠️ WARNING!

Tragen Sie Schutzbrille und Staubschutzmaske!

● Vibrations- und Geräuschminderung

Begrenzen Sie die Benutzungszeit, verwenden Sie vibrations- und geräuscharme Betriebsarten und tragen Sie persönliche Schutzausrüstung, um Vibrations- und Geräuschauswirkungen zu reduzieren.

Die folgenden Maßnahmen helfen, vibrations- und geräuschbedingte Risiken zu mindern:

■ Verwenden Sie das Produkt nur gemäß seinem bestimmungsgemäßen Gebrauch und wie in diesen Anweisungen beschrieben.
■ Stellen Sie sicher, dass das Produkt einwandfrei und gut gewartet ist.
■ Verwenden Sie die richtigen Einsatzwerkzeuge für dieses Produkt und stellen Sie sicher, dass diese einwandfrei sind.

• Halten Sie das Produkt sicher an den Handgriffen/Griffflächen fest.
  Warten Sie das Produkt entsprechend den Anweisungen und sorgen Sie für ausreichende Schmierung (wenn anwendbar).
  Planen Sie Ihren Arbeitsablauf so, dass die Verwendung von Produkten mit hohem Vibrationswert auf einen längeren Zeitraum verteilt ist.

- Verhalten im Notfall

Machen Sie sich anhand dieser Bedienungs anleitung mit der Benutzung dieses Produkts vertraut. Prägen Sie sich die Sicherheitshinweise ein und halten Sie sich unbedingt daran. Dies hilft, Risiken und Gefahren zu vermeiden.

Seien Sie bei der Nutzung dieses Produkts immer aufmerksam, damit Sie Gefahren frühzeitig erkennen und handeln können. Rasches Einschreiten kann schwere Verletzungen und Sachschäden vermeiden.
■ Schalten Sie das Produkt bei Fehlfunktionen umgehend aus und entnehmen Sie den Akkupack. Lassen Sie dieses von einer qualifizierten Fachkraft überprüfen und gegebenenfalls instand setzen, bevor Sie es wieder in Betrieb nehmen.

Restrisiken

Auch wenn Sie dieses Produkt vorschriftsmäßig bedienen, bleibt ein potenzielles Risiko für Personen- und Sachschäden bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Produkts unter anderem auftreten:

Gesundheitsschäden, die aus Vibrationsemissionen resultieren, falls das Produkt über einen längeren Zeitraum benutzt, nicht ordnungsgemäß geführt und gewartet wird.
■ Personen- und Sachschäden hervorgerufen durch defekte Schneidwerkzeuge oder plötzlichen Einschlag eines verdeckten Objekts während des Gebrauchs.
Verletzungsgefahr und Sachschäden verursacht durch fliegende Objekte.

HINWEIS

Dieses Produkt erzeugt während des Betriebs ein elektromagnetisches Feld! Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen! Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten, ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Produkt bedient wird!

Erste Verwendung

Zubehör

Für den sicheren und ordnungsgemäßen Gebrauch dieses Produkts werden unter anderem die folgenden Zubehörteile, wie z. B. Werkzeuge und Einsatzwerkzeuge, benötigt:

■ Geeignete Einsatzwerkzeuge
■ Geeignete persönliche Schutzausrüstung

Werkzeuge und Einsatzwerkzeuge erhalten Sie im Fachhandel. Beachten Sie beim Erwerb immer die technischen Anforderungen dieses Produkts (siehe „Technische Daten“).

Fragen Sie bei Unsicherheit eine qualifizierte Fachkraft und lassen Sie sich von Ihrem Fachhändler beraten.

HINWEIS

In dieser Bedienungsanleitung finden Sie Informationen und Hinweise zu verschiedenen Einsatzwerkzeugen und deren Einsatz bereichen. Die dargestellten Einsatz werkzeuge sind nicht im Liefer umfang enthalten (siehe „Lieferumfang“), sondern zeigen die Einsatzmöglichkeiten dieses Produkts auf.

⚠️ WARNING!

Verwenden Sie kein Zubehör welches nicht von Parkside empfohlen wurde. Dies kann zu elektrischem Schlag oder Feuer führen.

⚠️ WARNING!

Produkt ausschalten und Netzstecker ziehen, bevor Zubehör gewechselt wird oder wenn das Produkt gereinigt oder nicht gebraucht wird.

Staubabsaugung anschließen/abnehmen

⚠️ WARNING! BRANDGEFAHR!

Beim Arbeiten mit Elektrowerkzeugen, die durch eine Staubabsaugvorrichtung mit dem Staubsauger verbunden werden können, besteht Brandgefahr! Unter ungünstigen Bedingungen, wie z. B. bei Funkenflug, beim Sandpapierschleifen von Metall oder Metallresten in Holz, kann sich Holzstaub im Staubbeutel des Staubsaugers selbst entzünden. Dies kann insbesondere dann geschehen, wenn der Holzstaub mit Lackresten oder anderen chemischen Stoffen vermischt ist und das Schleifgut nach langem Arbeiten heiß ist. Vermeiden Sie deshalb unbedingt eine Überhitzung des Schleifguts und des Produkts. Entleeren Sie vor Arbeitspausen stets den Staubbeutel des Staubsaugers.

Benutzen Sie immer eine Staubabsaugung.
Sorgen Sie für gute Belüftung des Arbeitsplatzes.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

HINWEIS

Staubabsaugu10 anschließen oder abnehmen: Verwenden Sie einen Kreutzschlitz-Handschraubendreher (nicht mitgeliefert).

(Abb. C)

Staubabsaugung anschließen

■ Setzen Sie die Staubabsaugu10 an der Unterseite des Produkts an.

Richten Sie die Anschlussschraube 11 an der Öffnung des Anschlusses 8 aus.
■ Halten Sie den Hauptg 3. Drehen Sie das Produkt um 90°.
Drehen Sie die Anschlussschraube ^11 mit einem Kreuzschlitzschraubendreher (nicht im Lieferumfang enthalten) im Uhrzeigersinn, bis sie fest angezogen ist.
Drücken Sie den Staubanschluss 9 leicht auf die Staubabsaugung 10, bis die Staubabsaugung fest mit dem Staubanschluss verbunden ist.
■ Sie können den Staubanschluss 9 in verschiedene Richtungen ausrichten, um ihn an unterschiedliche Arbeitsumgebungen anzupassen.

Staubabsaugung entfernen

Drehen Sie die Anschlussschraube 11 entgegen dem Uhrzeigersinn bis die Schraube vollständig gelockert ist.
■ Nehmen Sie die Staubabsaugu10 aus dem Produkt.

Anbringen des Griffs

■ Schrauben Sie den Griff 7 auf beiden Seiten der Maschine an, um die Kontrolle zu erhöhen.

- Einsatzwerkzeug auswählen

HINWEIS

Die folgenden Einsatzwerkzeuge stellen lediglich die gängigsten Typen dar.
Informieren Sie sich bei Bedarf im Fachhandel über weitere Einsatzwerkzeuge.

Tauchsägeblatt (Abb. B, A3, A4)

Werkstoffe: ■ Holz ■ Kunststoff ■ Gips ■ Andere weiche Materialien

Anwendung: ■ Trennschnitte ■ Tauchschnitte ■ Sägen nahe der Kante, auch an schwer zugänglichen Stellen

Beispiel: ■ Schneiden von Aussparungen in Leichtbauwänden

Segmentsägeblatt (Abb. B, A2)

Werkstoffe: ■ Holz ■ Kunststoff ■ Andere weiche Materialien

Anwendung: ■ Abgeschnittene Teile ■ Sägen nahe an der Kante

Beispiele: ■ Kerben schneiden ■ Abschneiden von Streifen, Rohren oder Profilen mit kleinem Querschnitt

Schabmesser (Abb. B, A1)

Werkstoffe: ■ Mörtel-/Betonreste

Fliesen-/Teppichkleber

Farb-/Silikonreste

Anwendung: ■ Entfernen von Werkstoffresten

Beispiel: ■ Entfernen von Teppichkleberresten am Boden

Schleifpapier (Abb. B, A6)

Werkstoffe: ■ Holz und Metall

Holz*

Metall*

*abhängigvom Schleifblatt

Anwendung: ■ Schleifen an Rändern

■ Schleifen an schwer zugänglichen Bereichen

- Einsatzwerkzeug einsetzen/2 entnehmen

(Abb. D)

⚠ VORSICHT! VERLETZUNGSRISIKO!

Einsatzwerkzeuge können scharf sein und während des Gebrauchs heiß werden. Tragen Sie stets Schutzhandschuhe, wenn Sie mit Einsatzwerkzeugen hantieren.

⚠️ WARNING!

Produkt ausschalten und Netzstecker ziehen, bevor Zubehör gewechselt wird oder wenn das Produkt gereinigt oder nicht gebraucht wird.

⚠ VORSICHT! VERLETZUNGSRISIKO!

Halten Sie Ihre Hände vom Einsatz werkzeug fern, wenn das Produkt in Betrieb ist.

HINWEIS

Wenn Sie die Staubabsaugung 10 benutzen möchten, müssen Sie sie vor Montage des Einsatzwerkzeuges anschließen (siehe „Staubabsaugung anschließen/abnehmen“).

Einsatzwerkzeug einsetzen (Abb. D)

1. Schrauben Sie die Sicherungsschraube 12 heraus.
2. Setzen Sie das offene Ende der Einsatzwerkzeuge in die Einsatzwerkzeug-Aufnahme 13 ein.

HINWEIS

Die Zubehörwerkzeuge können vor dem Festziehen durch den Magneten am Werkzeughalter gehalten werden.
Sie können die Einsatzwerkzeuge in beliebigen Rasterpositionen in die Einsatzwerkzeug-Aufnahme 13 einsetzen (Abb. E).

Einsatzwerkzeug festspannen

(Abb. D)

Ziehen Sie die Feststellschrau ^12 mit dem Sechskantschlüssel 6 im Uhrzeigersinn fest.

Einsatzwerkzeug entnehmen

(Abb. D)

1. Schrauben Sie die Sicherungsschraube 12 heraus.
2. Ziehen Sie das Einsatzwerkzeug aus der Einsatzwerkzeug-Aufnahme 13.
3. Nach dem Entfernen des Zubehörwerkzeugs: Ziehen Sie die Sicherungsschraube wieder an.

Schwingzahl einstellen

Wählen Sie mit dem Geschwindigkeitsregler 4 die Schwingzahl aus (Abb. G).

Stufe 1:NiedrigeSchwingzahl

Stufe 6:HoheSchwingzahl

HINWEIS

Die erforderliche Schwingzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.
Die Schwingzahl kann auch während des Betriebs geändert werden.

Ein- und Ausschalten

VORSICHT! VERLETZUNGSRISIKO!

Tragen Sie stets Schutz- hand schuhe, wenn Sie mit dem Produkt hantieren oder arbeiten.

VORSICHT! VERLETZUNGSRISIKO!

Halten Sie während der Arbeit das Produkt stets mit beiden Händen fest (Abb. F).

VORSICHT! VERLETZUNGSRISIKO!

Halten Sie Ihre Hände vom Einsatz werk zeug fern, wenn das Produkt in Betrieb ist.

VORSICHT! GESUNDHEITSRISIKO!

Asbesthaltiges Material darf nicht bearbeitet werden. Asbest gilt als krebserregend.

(Abb. H)

Einschalten: Schieben Sie den Ein-/Ausschalter 2 nach vorn (ON).
■ Ausschalten: Schieben Sie den Ein-/Ausschalter 2 nach hinten (OFF).

Probelauf

HINWEIS

Führen Sie vor dem ersten Arbeiten und nach jedem Einsatzwerkzeugwechsel einen Probelauf ohne Belastung durch. Der Probelauf gewährleistet, dass das Einsatzwerkzeug korrekt eingespannt ist und sich während des Betriebs nicht lösen kann.

Arbeitshinweise

Arbeitsprinzip:

■ Durch den oszillierenden Antrieb schwingt das Einsatzwerkzeug 15000 bis 21000 Mal pro Minute hin und her. Das ermöglicht präzises Arbeiten auf engstem Raum.

Sägen/Trennen:

■ Verwenden Sie ausschließlich unbeschädigte, einwandfreie Sägeblätter. Verbogene, unscharfe oder anderweitig beschädigte Sägeblätter können brechen.

• Beachten Sie beim Sägen von Leichtbaustoffen die gesetzlichen Bestimmungen und Empfehlungen der Materialhersteller.
  Es dürfen nur weiche Werkstoffe wie Weichholz, Gipskarton o. Ä. im Tauchsägeverfahren bearbeitet werden!

Sandpapierschleifen:

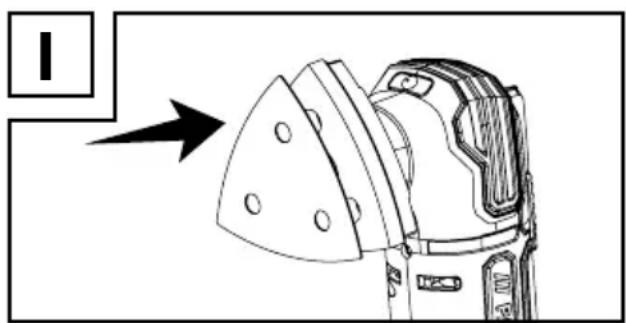

■ Schleifpapier anbringen: Drücken Sie das Schleifpapier A6 auf die Sandpapierschleifplatte A5 (Abb. I).
Schleifpapier entfernen: Ziehen Sie das Schleifpapier A6 vom Rand der Sandpapierschleifplatte A5 ab und entfernen Sie es.
Achten Sie auf gleichmäßigen Anpressdruck, um die Lebensdauer der Schleifblätter zu erhöhen.

● Reinigung und Wartung

WARNUNG!

Produkt ausschalten und Netzstecker ziehen, bevor Zubehör gewechselt wird oder wenn das Produkt gereinigt oder nicht gebraucht wird.

Reinigung

Achten Sie darauf, dass keine Flüssigkeiten in das Innere des Produkts gelangen.
- Halten Sie das Produkt stets sauber, trocken und frei von Öl oder Schmierfetten. Entfernen Sie Staub nach jedem Gebrauch und vor der Lagerung.

• Regelmäßige ordentliche Reinigung hilft einen sicheren Gebrauch sicherzustellen und verlängert die Lebensdauer des Produkts.
  ■ Reinigen Sie das Produkt mit einem trockenen Tuch. Verwenden Sie für schwer zugängliche Stellen eine weiche Bürste.
  ■ Reinigen Sie insbesondere die Lüftungsschlitze 1 nach jedem Gebrauch mit einem Tuch und einer weichen Bürste.
  Lüftungsöffnungen müssen immer frei sein.

HINWEIS

Verwenden Sie keine chemischen, alkalischen, schmirgelnde oder andere aggressive Reinigungs- oder Desinfektionsmittel, um das Produkt zu reinigen, da diese die Oberflächen beschädigen können.

Wartung

Das Produkt ist wartungsfrei.
Überprüfen Sie das Produkt und Zubehörteile (z. B. Einsatzwerkzeuge) vor und nach jeder Benutzung auf Verschleiß und Beschädigungen. Tauschen Sie diese gegebenenfalls wie in dieser Bedienungsanleitung beschrieben gegen neue aus. Beachten Sie dabei die technischen Anforderungen (siehe „Technische Daten“).
Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Reparatur

WARNUNG! VERLETZUNGSGEFAHR!

Wenn das Netzkal 5 beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen ersetzt werden, um Gefahren zu vermeiden.

Im Inneren dieses Produkts befinden sich keine Teile, die vom Benutzer repariert werden können. Wenden Sie sich an eine qualifizierte Fachkraft, um das Produkt überprüfen und instand setzen zu lassen.

Lagerung

■ Schalten Sie das Produkt aus.
■ Reinigen Sie das Produkt wie oben beschrieben.
Lagern Sie das Produkt und dessen Zubehör an einem dunklen, trockenen, frostfreien und gut belüfteten Ort.
Lagern Sie das Produkt stets an einem für Kinder unzugänglichen Ort. Die optimale Langzeit-Lagertemperatur (länger als 3 Monate) liegt zwischen +10 und +30 °C und die relative Luftfeuchtigkeit nicht über 60 %.

Lagern Sie das Produkt im Tragekoffer.

Transport

■ Schalten Sie das Produkt aus.
■ Transportieren Sie das Produkt im Tragekoffer.
Schützen Sie das Produkt gegen Schläge und starke Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten.
Sichern Sie das Produkt gegen Verrutschen und Kippen.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/20–22: Papier und Pappe/80–98: Verbundstoffe.

Produkt:

Das Produkt inkl. Zubehör, die Anleitung und die Verpackungsmaterialien sind recyclebar und unterliegen einer erweiterten Herstellerverantwortung. Entsorgen Sie diese getrennt, den abgebildeten Info-tri (Sortierinformation) folgend, für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung.

Gerät entsorgen

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Gerät am Ende der Nutzungszeit nicht über den Haushaltsmüll entsorgt werden darf. Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet. LIDL bietet Ihnen

Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei. Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben. Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind. Bitte löschen Sie vor der Rückgabe alle personenbezogenen Daten. Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu.

Defekte oder verbrauchte Batterien/Akkus müssen recycelt werden. Geben Sie Batterien /Akkus /oder das Produkt über die angebotenen Sammeleinrichtungen zurück.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien hergestellt und vor der Auslieferung sorgfältig geprüft. Im Falle von Material- oder Herstellungsfehlern haben Sie gegenüber dem Verkäufer des Produkts gesetzliche Rechte. Ihre gesetzlichen Rechte werden in keiner Weise durch unsere unten aufgeführte Garantie eingeschränkt.

Die Garantie für dieses Produkt beträgt 3 Jahre ab Kaufdatum. Die Garantiezeit beginnt mit dem Kaufdatum. Bewahren Sie den Originalkaufbeleg an einem sicheren Ort auf, da dieses Dokument als Nachweis des Kaufs erforderlich ist.

Alle Schäden oder Mängel, die bereits zum Zeitpunkt des Kaufs vorhanden sind, müssen unverzüglich nach dem Auspacken des Produkts gemeldet werden.

Sollte das Produkt innerhalb von 3 Jahren ab Kaufdatum einen Material- oder Herstellungsfehler aufweisen, werden wir es – nach unserer Wahl – kostenlos für Sie reparieren oder ersetzen. Die Garantiezeit verlängert sich durch einen stattgegebenen Gewährleistungsanspruch nicht. Dies gilt auch für ersetzte und reparierte Teile.

Diese Garantie erlischt, wenn das Produkt beschädigt oder unsachgemäß verwendet oder gewartet wurde.

Die Garantie deckt Material- und Herstellungsfehler ab. Diese Garantie erstreckt sich weder auf Produkteile, die normalem Verschleiß unterliegen, und somit als Verschleißteile gelten (z. B. Batterien, Schläuche, Farbpatronen), noch auf Schäden an zerbrechlichen Teilen, z. B. Schalter oder Teile aus Glas.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 500083_2504) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per EMail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift übersenden.

Auf parkside-diy.com können Sie diese und viele weitere Handbücher einsehen und herunterladen. Mit diesem QR-Code gelangen Sie direkt auf parkside-diy.com. Wählen Sie Ihr Land aus, und suchen Sie über die Suchmaske nach den Bedienungsanleitungen. Mittels Eingabe der Artikelnummer (IAN) 500083_2504 gelangen Sie zur Bedienungsanleitung für Ihren Artikel.

PDF ONLINE parkside-diy.com

Service

DE Service Deutschland

Tel.:[phone]

Kontaktformularauf parkside-diy.com

IAN 500083_2504

AT Service Österreich

Tel.:[phone]

Kontaktformularauf parkside-diy.com

IAN 500083_2504

BE Service Belgien

Tél.:[phone]

Kontaktformular auf parkside-diy.com

IAN 500083_2504

CH Service Schweiz

Tel.:[phone]

Kontaktformularauf parkside-diy.com

IAN 500083_2504

EU-Konformitätserklärung

EU-KONFORMITÄTSERKLÄRUNG (Nr. 500083\_2501)

IAN: 500083_2501

Produkt-Identifikation:

"PARKSIDE" Multifunktionswerkzeug

Modellnummer: HG13577

Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsvorschriften der Union:

Richtlinie 2006/42/EG

Richtlinie 2014/30/EU

Richtlinie 2011/65/EU mit allen dazugehörigen Änderungen

Angabe der einschlägigen harmonisierten Normen oder der anderen technischen Spezifikationen, für die die Konformität erklärt wird:

Nr. / Teile

Richtlinie 2006/42/EG

EN 62841-1:2015/A11:2022

EN 62841-2-4:2014/AC:2015

EN ISO 12100:2010

Richtlinie 2014/30/EU

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2024

EN 61000-3-3:2013/A2:2021

Der Gegenstand der oben beschriebenen Erklärung steht im Einklang mit der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten:

Nr. / Teile

EN IEC 63000:2018

Person, die die technische Dokumentation aufbewahrt: OWIM GmbH & Co.KG

Unterzeichnet für und im Namen von:

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Deutschland

Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt.

Original-Konformitätserklärung

Neckarsulm 01.08.2025

Ort

Datum

ppa. Bussel ppa. Budme ppa. Stefan Haensel ppa. Jens Buchheim

Prokurist Prokurist

DE

List of pictograms used ...... Page 24

Introduction Page 25

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Germany

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Allemagne

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Duitsland

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Niemcy

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Německo

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Nemecko

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Alemania

Produktidentifikation:

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Tyskland

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Germania

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Németország
