GEBRUIKSAANWIJZING PMFW 310 I6 PARKSIDE

Gebruikershandleiding

Vertaling van de oorspronkelijke gebruiksaanwijzing

PL

NARZĘDZIE WIELOFUNKCYJNE

Instrukcja obsługi

Lijst van gebruikte pictogrammen....Pagina 58

Inleiding ...... Pagina 59

Beoogd gebruik ...... Pagina 59

Leveringsomvang....Pagina 59

Onderdelenlijst ...... Pagina 60

Technische gegevens....Pagina 60

Algemene veiligheidsinstructies....Pagina 61

Algemene veiligheidsaanwijzingen voor elektrische apparaten ..... Pagina 61

Veiligheidsaanwijzingen voor schuurmachines ...... Pagina 64

Vermindering van trillingen en geluid ...... Pagina 64

Wat te doen in noodgevallen ...... Pagina 65

Eerste gebruik....Pagina 65

Accessoires ...... Pagina 65

Stofafzuiging aansluiten/verwijderen ...... Pagina 66

De handgreep monteren....Pagina 67

Inzetgereedschap selecteren....Pagina 67

Inzetgereedschap plaatsen/verwijderen....Pagina 68

Pendelsnelheid instellen....Pagina 68

In- en uitschakelen....Pagina 69

Proefdraaien....Pagina 69

Tips voor het werken met het product....Pagina 69

Reiniging en onderhoud....Pagina 70

Reiniging....Pagina 70

Onderhoud ...... Pagina 70

Reparatie....Pagina 70

Opbergen....Pagina 70

Transport....Pagina 71

Afvoer ...... Pagina 71

Garantie ...... Pagina 71

Afwikkeling in geval van garantie....Pagina 72

Service ...... Pagina 72

EU-conformiteitsverklaring....Pagina 73

Lijst van gebruikte pictogrammenIn deze gebruiksaanwijzing, op de verpakking en op het typeplaatje en op het product worden de volgende waarschuwingen gebruikt:
	Dit symbool wijst erop dat de gebruiksaanwijzing in acht genomen moet worden bij het gebruik van het product.		Schakel het product uit en trek de stekker uit het stopcontact voordat u opzetstukken vervangt, het product schoonmaakt en wanneer u het niet gebruikt.
	Dit gebodsteken geeft aan dat er passende beschermende handschoenen gedragen moeten worden! Volg de aanwijzingen van deze waarschuwing op om verwondingen aan de handen door voorwerpen of contact met hete of chemische materialen te vermijden.	[T057]	Blokkeren
			Deblokkeren
		[A20Z]	Spanning
	Draag een veiligheidsbril!		Het CE-teken bevestigt dat het product voldoet aan de betreffende EU-richtlijnen.
	Draag gehoorbescherming!
	Draag een stofmasker!		Symbool voor een product uit beschermingsklasse II (dubbele isolatie)
[SAY8]	Wisselstroom/-spanning		Veiligheidsinformatie Gebruiksaanwijzing

MULTIFUNCTIONEEL GEREEDSCHAP

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

- Beoogd gebruik

Dit MULTIFUNCTIONEEL GEREEDSCHAP (hierna "product" of "elektrisch apparaat" genoemd) is geschikt voor zagen, doorslijpen en schuren.

De hieronder genoemde materialen kunnen voornamelijk met het product worden bewerkt: Hout, kunststof, droge bouwelementen, licht- en non- ferrometalen, bevestigingsmaterialen (bijv. spijkers, schroeven) en wandtegels. Het product is vooral geschikt voor werkzaamheden nabij randen en op vlakken.

Het product kan met de gepaste accessoires worden gebruikt op harde materialen zoals keramiek en beton.

Gebruik altijd inzetgereedschap in overeenstemming met de beoogde toepassing! Houd bij de koop en het gebruik van inzetgereedschap de hand aan de technische eisen van het product (zie "Technische gegevens").

Andere manieren van gebruik of veranderingen van het product worden beschouwd als onjuist en kunnen risico's zoals levensgevaar, verwondingen en beschadigingen met zich meebrengen. De fabrikant wijst iedere aansprakelijkheid af voor schade die is ontstaan door ander gebruik dan het beoogde. Het product is niet bestemd voor commercieel gebruik of voor andere toepassingen.

Leveringsomvang

⚠ WAARSCHUWING!

Zowel het product als het verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet spelen met de plastic zakken, folie en kleine onderdelen! Er bestaat gevaar voor inslikken en verstikking!

1 Multifunctioneel gereedschap
1 Handgreep
1 Stofafzuiging
1 Stofaansluiting
1 Schuurzool
18 Schuurpapier
2 Invalzaagblad
1 Segmentzaagblad
1 Schraapmes
1 Inbussleutel
1 Draagkoffer
1 Gebruiksaanwijzing

Onderdelenlijst

Afb. A

1 Ventilatieopening (inlaat)
2 Aan/uit-schakelaar
3 Hoofdhandgreep
4 Snelheidsregelaar
5 Netsnoer met stekker
6 Inbussleutel
7 Handgreep
8 Aansluiting
9 Stofaansluiting
10 Stofafzuiging
11 Aansluitschroef
12 Borgschroef

Fig. B

A1 Schraper Z52 A1
A2 Segmentzaagblad Z85 C3, HCS
A3 Invalzaagblad 32mm, Z32 C3, HCS
A4 Invalzaagblad 20mm, Z20 C3, HCS/HSS

A5 Schuurzool

A6 Schuurpapier

Hout: 4 x #60; 4 x #120; 4 x #240, rode kleur

Metaal: 3 x #120; 3 x #240, zwarte kleur

Afb. D

13 Accessoirehouder

Technische gegevens

Multifunctioneel

gereedschap PMFW 310 I6

Modelnummer: HG13577

Nominale

spanning: 230 V\~, 50 Hz

Nominaal

stroomverbruik: 310 W

Motorsnelheid: 15000 – 21000 min ^-1

Oscillatiesnelheid: 15000 – 21000 min ^-1

Oscillatiehoek: 3,0°

Beschermingsklas-

se: Klasse II /

Geluidsemissiewaarden

De gemeten waarden zijn vastgesteld in overeenstemming met EN 62841. Het met A gewaardeerde geluidsdrukniveau van het elektrische apparaat bedraagt meestal:

Schuurfunctie

Geluidsdrukniveau: L pA 81,1 dB

Snijfunctie

Geluidsdrukniveau: L pA 88,8 dB

Onzekerheid: K_pA 3 dB

Schuurfunctie

Geluidsvermogensniveau: L_WA 89,1 dB

Snijfunctie

Geluidsvermogensniveau: L_WA 96,8 dB

Onzekerheid: K_WA 3 dB

Trillingsemissiewaarden

Totale trillingswaarden (vectorsom van drie richtingen), vastgesteld conform EN 62841:

Schuren:

Schuurfunctie

Trillingsemissiewaarde: a_h 5,188 m/s ^2

Snijfunctie

Trillingsemissiewaarde: a_h 6,985 m/s ^2

Onzekerheid: K 1,5 m/s²

WAARSCHUWING!

Draag gehoorbescherming!

TIP

De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde zijn met een genormeerde testmethode gemeten en kunnen worden gebruikt om elektrische apparaten met elkaar te vergelijken.
De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde kunnen ook voor een voorlopige inschatting van de belasting worden gebruikt.

WAARSCHUWING!

De trillings- en geluidsemissies kunnen tijdens het feitelijke gebruik van het elektrische apparaat van de aangegeven waarden afwijken afhankelijk van de manier waarop het elektrische apparaat gebruikt wordt, in het bijzonder van welk soort werkstuk bewerkt wordt. Probeer om de trillings- en geluidsbelasting zo klein mogelijk te houden. U kunt bijvoorbeeld om de trillingsbelasting te verminderen handschoenen dragen tijdens het gebruik van het apparaat en een grens stellen aan de tijd dat u het apparaat gebruikt. Daarbij dient u rekening te houden met alle aspecten van de gebruikscyclus (bijvoorbeeld de tijd waarin het elektrische apparaat is uitgeschakeld en de tijd waarin het apparaat wel is ingeschakeld maar niet feitelijk wordt belast).

Algemene veiligheidsinstructies

- Algemene veiligheidsaanwijzingen voor elektrische apparaten

WAARSCHUWING!

Lees alle veiligheidsaanwijzingen, tips, afbeeldingen en technische gegevens die met dit elektrische apparaat zijn meegeleverd. Het zich niet opvolgen van de veiligheidstips en onderstaande aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsaanwijzingen en aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsaanwijzingen gebruikte begrip "elektrisch apparaat" heeft betrekking op aan het elektriciteitsnet aangesloten elektrische apparaten (met aansluitsnoer) of op door een accu gevoede elektrische apparaten (zonder aansluitsnoer).

Veiligheid op de werkplek

1) Houd de werkplek schoon en goed verlicht. Slecht georganiseerde en niet verlichte werkplekken kunnen tot ongevallen leiden.
2) Werk met het elektrische apparaat niet in een omgeving met explosiegevaar door de aanwezigheid van brandbare vloeistoffen, gassen of stof. Elektrische apparaten veroorzaken vonken, die het stof of de dampen kunnen doen ontbranden.

3) Houd kinderen en andere personen uit de buurt als het elektrische apparaat wordt gebruikt. Als u wordt afgeleid, kunt u de controle over het elektrische apparaat verliezen.

Elektrische veiligheid

1) De netstekker van het elektrische apparaat moet in het stopcontact passen. De netstekker mag op geen enkele manier worden veranderd. Gebruik geen verloopstekkers in combinatie met geaarde elektrische apparaten. Ongewijzigde netstekkers en passende stopcontacten verminderen het risico op elektrische schokken.
2) Voorkom lichamelijk contact met geaarde oppervlakken zoals buizen, verwarmingsapparatuur, fornuizen en koelkasten. Het risico op elektrische schokken is groter als uw lichaam is geaard.
3) Houd elektrische apparaten uit de buurt van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.
4) Gebruik het aansluitsnoer niet voor een ander doel, zoals het dragen of ophangen van het elektrische apparaat of om de netstekker uit het stopcontact te trekken. Houd het aansluitsnoer uit de buurt van hitte, olie, scherpe kanten of bewegende onderdelen. Een beschadigd of verward aansluitsnoer verhoogt het risico op elektrische schokken.

5) Als u met een elektrische apparaat buiten werkt, gebruik dan alleen verlengsnoeren die ook geschikt zijn voor gebruik buitenshuis. Gebruik van een voor werk buitenshuis geschikt verlengsnoer vermindert het risico op een elektrische schok.
6) Als het gebruik van het elektrische apparaat in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar. Gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1) Wees altijd attent, let op wat u doet en ga met overleg te werk als u met een elektrisch apparaat werkt. Gebruik een elektrisch apparaat niet als u moe bent of onder de invloed van drugs, alcohol of medicijnen verkeert. Eén moment van onachtzaamheid bij gebruik van het elektrische apparaat kan ernstig letsel veroorzaken.
2) Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het dragen van een persoonlijke berschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische apparaat, vermindert het risico op letsel.

3) Vermijd onbedoeld inschakelen. Zorg ervoor dat het elektrische apparaat is uitgeschakeld voordat u het aansluit op de stroomvoorziening en/of de accu of het optilt of draagt. Als u bij het dragen van het elektrische apparaat uw vinger op de schakelaar houdt of het elektrische apparaat op het elektriciteitsnet aansluit terwijl het al ingeschakeld is, dan kan dit tot ongelukken leiden.
4) Verwijder inzetgereedschap of schroefsleutels voordat u het elektrische apparaat inschakelt. Een werktuig of sleutel die zich in een draaiend onderdeel van een elektrisch apparaat bevindt, kan verwondingen veroorzaken.
5) Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en dat u altijd uw evenwicht bewaart. Op die manier kunt u het elektrische apparaat in onverwachte situaties beter onder controle houden.
6) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden en lang haar kunnen door bewegende delen worden gegrepen.
7) Als er stofafzuig- en stofopvanginstallaties kunnen worden gemonteerd, moeten deze worden aangesloten en op juiste wijze worden gebruikt. Gebruik van een stofafzuiging kan gevaar door stof verminderen.

8) Laat u niet in slaap sussen door een onterecht gevoel van veiligheid en veronachtzaam nooit de veiligheidsregels voor elektrische apparaten, ook niet wanneer u vertrouwd bent met het elektrische apparaat doordat u er vaak mee werkt. Achteloos te werk gaan kan binnen een fractie van een seconde leiden tot zware verwondingen.

Gebruik en behandeling van het elektrische apparaat

1) Belast het elektrische apparaat niet overmatig. Gebruik voor uw werk het daarvoor bestemde elektrische apparaat. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.
2) Gebruik een elektrisch apparaat nooit als de aan/uit-schakelaar ervan defect is. Een elektrisch apparaat dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
3) Trek de netstekker uit het stopcontact en/of verwijder de uitneembare accu, voordat u het apparaat instelt, inzetgereedschap wisselt of het elektrische apparaat opbergt. Deze voorzorgsmaatregelen voorkomen dat het elektrische apparaat onbedoeld wordt gestart.
4) Berg niet-gebruikte elektrische apparaten op buiten het bereik van kinderen. Laat het elektrische apparaat niet gebruiken door personen die hiermee niet vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt.

5) Onderhoud elektrische apparaten en inzetgereedschap altijd zorgvuldig. Controleer of bewegende delen correct werken en niet klemmen en of er geen onderdelen gebroken of zodanig beschadigd zijn dat ze de werking van het elektrische apparaat nadelig beïnvloeden. Laat beschadigde onderdelen vóór het gebruik van het elektrische apparaat repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrische apparaten.
6) Houd snijwerktuigen scherp en schoon. Met zorg onderhouden snijwerktuigen lopen minder vaak vast en zijn gemakkelijker te sturen als de snijvlakken scherp zijn.
7) Gebruik het elektrische apparaat, accessoires, de inzetgereedschap enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de arbeidsomstandigheden en de werkzaamheden die moeten worden verricht. Gebruik van elektrische apparaten voor andere dan de bestemde doeleinden kan gevaarlijke situaties veroorzaken.
8) Zorg ervoor dat de handgrepen en greepvlakken droog, schoon en olie-en vetvrij blijven. Gladde grepen en greepvlakken maken veilige bediening en controle van het elektrische apparaat in onvoorziene omstandigheden onmogelijk.

Service

1) Laat uw elektrische apparaat alleen door gekwalificeerde vakmensen en uitsluitend met originele reserveonderdelen repareren. Daarmee wordt verzekerd dat de veiligheid van het elektrische apparaat behouden blijft.

- Veiligheidsaanwijzingen voor schuurmachines

⚠ WAARSCHUWING!

Stof van materialen zoals loodhoudende verf, bepaalde houtsoorten en metaal kunnen schadelijk zijn voor de gezondheid.
Lood- of loodhoudende materialen mogen niet worden bewerkt.
Het aanraken of inademen van deze stoffen kan een bedreiging vormen voor de bediener van het apparaat of zich in de buurt bevindende personen.

⚠ WAARSCHUWING!

Draag een veiligheidsbril en een stofmasker!

- Vermindering van trillingen en geluid

Beperk de gebruikstijd, gebruik trillings- en geluidsarme werkwijzen en draag een persoonlijke beschermingsmiddelen om de effecten van trillingen en geluid te verminderen.

De volgende maatregelen helpen om de risico's van trillingen en geluid te reduceren:

• Gebruik het product alleen zoals beoogd en zoals in deze aanwijzingen is beschreven.
  Zorg ervoor dat het product in onberispelijke staat verkeert en uitstekend is onderhouden.

• Gebruik het juiste inzetgereedschap voor dit product en zorg ervoor dat dit in een goede staat verkeert.
  Houd het product stevig vast aan de handgrepen/greepvlakken.

• Onderhoud het product zoals aangegeven in de gebruiksaanwijzingen en zorg voor voldoende smering (als dat van toepassing is).
  Organiseer uw werkplan zodanig dat het gebruik van producten die hevig trillen, over een langere tijdsduur is verdeeld.

Lichamelijk letsel en materiële schade als gevolg van defecte snijwerktuigen of een plotselinge inslag van een verborgen object tijdens het gebruik.

Gevaar voor letsel en materiële schade veroorzaakt door rondvliegende voorwerpen.

● Wat te doen in noodgevallen

Maak u aan de hand van deze gebruiksaanwijzing vertrouwd met het gebruik van dit product. Prent de veiligheidsaanwijzingen in uw geheugen en neem ze onvoorwaardelijk in acht. Dit helpt om risico's en gevaar te vermijden.

Zorg ervoor dat u bij het gebruiken van dit product altijd alert bent zodat u gevaren vroegtijdig herkent en ernaar kunt handelen. Snel ingrijpen kan ernstig letsel en materiële schade voorkomen.

Schakel het product, als het niet goed werkt, direct uit en verwijder de accu. Laat het product daarna door een gekwalificeerde vakman controleren en, indien nodig, repareren voordat u het weer in gebruik neemt.

Overige risico's

Ook als u het product volgens de voorschriften gebruikt, blijven er mogelijke risico's bestaan op lichamelijk letsel en materiële schade. Als gevolg van de bouwwijze en de uitvoering van dit product kunnen zich onder andere de volgende gevaren voordoen:

Schade aan de gezondheid door trillingsemissies in die gevallen waarin het product langdurig wordt gebruikt, onjuist wordt gehanteerd en onvoldoende wordt onderhouden.

TIP

Dit product genereert tijdens het gebruik een elektromagnetisch veld! Dit veld kan onder bepaalde omstandigheden actieve of passieve medische implantaten beïnvloeden! Om het gevaar voor ernstig of dodelijk letsel te verminderen, bevelen wij personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen alvorens het product te bedienen!

● Eerste gebruik

Accessoires

Voor veilig en voorschriftmatig gebruik van dit product zijn onder andere de volgende hulpstukken zoals bijvoorbeeld apparatuur en inzetgereedschap nodig:

Geschikt inzetgereedschap
Geschikte persoonlijke beschermingsmiddelen

Hulpstukken en inzetgereedschap zijn verkrijgbaar bij de vakhandel. Houd bij aankoop altijd de hand aan de technische eisen die het product stelt (zie "Technische gegevens").

Vraag bij onzekerheid advies van een gekwalificeerde vakman en laat u door uw vakhandelaar voorlichten.

TIP

In deze gebruiksaanwijzing vindt u informatie en tips over verschillende soorten inzetgereedschap en waarvoor u deze kunt gebruiken. Het afgebeelde inzetgereedschap is niet inbegrepen in de levering (zie "Leveringsomvang") maar toont de toepassingsmogelijkheden van dit product.

WAARSCHUWING!

Gebruik geen hulpstukken die niet door Parkside worden aanbevolen. Dit kan elektrische schokken of brand veroorzaken.

WAARSCHUWING!

Schakel het product uit en trek de stekker uit het stopcontact voordat u opzetstukken vervangt, het product schoonmaakt en wanneer u het niet gebruikt.

- Stofafzuiging aansluiten/ verwijderen

Er bestaat brandgevaar bij werkzaamheden met elektrische apparaten die door een stofafzuiginstallatie op een stofzuiger kunnen worden aangesloten! Onder ongunstige omstandigheden, zoals bij rondvliegende vonken bij het schuren van metaal of metaalresten in hout met schuurpapier, kan houtstof in de stofzak van de stofzuiger ontbranden. Dit kan vooral gebeuren als het houtstof is vermengd met lakresten of anderen chemische stoffen en het te slijpen materiaal na lang werken heet is. Vermijd daarom beslist oververhitting van het werkstuk en het product. Leeg bij werkonderbrekingen altijd de stofzak van de stofzuiger.

Gebruik altijd een stofafzuiging.
Zorg voor goede ventilatie van de werkplek.
Neem de in uw land geldig voorschriften voor de te bewerken materialen in acht.

TIP

Stofafzuigi ^10 aansluiten of loskoppelen: Gebruik een kruiskopschroevendraaier (niet meegeleverd).

(Afb. C)

Stofafzuiging aansluiten

• Bevestig de stofafzuigi ^10 aan de onderkant van het product.
  ■ Richt de aansluitschr ^11 op de opening van de aansluiting 8.

Houd de hoofdhandgre 3 vast. Draai het product 90° om.
Draai de aansluitschr ^11 met een kruiskopschroevendraaier (niet meegeleverd) met de wijzers van de klok mee totdat hij stevig aangedraaid is.
Duw de stofaansluiti 9 lichtjes op de stofafzuiging 10 totdat de stofafzuiging stevig met de stofaansluitng verbonden is.
U kunt de stofaansluiti 9 verschillende kanten op richten om deze aan de verschillende werkomgevingen aan te passen.

Stofafzuiging verwijderen

Draai de aansluitschr ^11 tegen de wijzers van de klok in totdat de schroef volledig is losgedraaid.
- Trek de stofafzuig ^10 uit het product.

De handgreep monteren

■ Schroef de handgreep 7 aan één van beide zijden van het apparaat vast voor meer controle.

- Inzetgereedschap selecteren

TIP

Het volgende inzetgereedschap beschrijft alleen de meest voorkomende typen.
Informeer indien nodig bij de vakhandel naar verder inzetgereedschap.

Insteekzaagblad (Afb. B, A3, A4)

Materialen: ■ Hout

Kunststof
Gips
Andere zachte materialen

Toepassing: ■ Doorslijpen

Invalsneden
Zagen in de buurt van de kant, ook op moeilijk bereikbare plaatsen

Voorbeeld: Zagen van uitsparingen in lichte scheidingswanden

Segmentzaagblad (Afb. B, A2)

Materialen: ■ Hout

Kunststof
Andere zachte materialen

Gebruik: ■ Afsnijdingen

■ Zagen in de buurt van de rand

Voorbeelden: ■ Inkepingen zagen

■ Strook, smalle buis of profiel zagen

Schraapmes (Afb. B, A1)

Materialen: ■ Mortel-/betonresten

Tegel-/tapijtlijm
Verf-/siliconenresten

Toepassing: ■ Verwijderen van

materiaalresten

Voorbeeld: ■ Verwijderen van

resten tapijtlijm van vloeren

Schuurpapier (Afb. B,

Materialen: ■ Hout en metaal

Hout*

Metaal*

* afhankelijk van schuurblad

Toepassing: ■ Slijpen langs randen

■ Slijpen op moeilijk toegankelijke plaatsen

- Inzetgereedschap plaatsen/ verwijderen

(Afb. D)

VOORZICHTIG! RISICO OP LETSEL!

Inzetgereedschap kan scherp zijn en tijdens gebruik heet worden. Draag altijd veiligheidshandschoenen als u met inzetgereedschap werkt.

WAARSCHUWING!

Schakel het product uit en trek de stekker uit het stopcontact voordat u opzetstukken vervangt, het product schoonmaakt en wanneer u het niet gebruikt.

VOORZICHTIG! RISICO OP LETSEL!

Houd uw handen uit de buurt van het inzetgereedschap als het product wordt gebruikt.

TIP

Als u de stofafzuigi10 wilt gebruiken, moet u deze aansluiten voordat u het inzetgereedschap monteert (zie "Stofafzuiging aansluiten/verwijderen").

Het accessoire aanbrengen

(Afb. D)

1. Draai de borgschroef 12 los.
2. Plaats het open uiteinde van het accessoire in de accessoirehouder 13.

TIP

De accessoires kunnen met behulp van de magneet in de houder worden gehouden voordat u ze vastdraait.
U kunt de accessoires in de accessoirehouder 13 op elke vergrendelingspositie bevestigen (Afb. E).

Het accessoire vastmaken

(Afb. D)

Draai de borgschr12 met behulp van de inbussleutel 6 met de klok mee vast.

Het accessoire verwijderen

(Afb. D)

1. Draai de borgschroef 12 los.
2. Trek het accessoire uit de accessoirehouder 13.
3. Na het verwijderen van het accessoire: draai de borgschroef weer vast.

- Pendelsnelheid instellen

Kies de pendelsnelheid met de snelheidsregelaar 4 (Afb. G).

Stand 1: Lage pendelsnelheid

Stand 6: Hoge pendelsnelheid

TIP

Die vereiste pendelsnelheid is afhankelijk van het materiaal en de arbeidsomstandigheden en kan worden vastgesteld door dit in de praktijk uit te proberen.
De pendelsnelheid kan ook tijdens het werken worden gewijzigd.

In- en uitschakelen

⚠️ VOORZICHTIG! RISICO OP LETSEL!

Draag altijd veiligheidshandschoenen als u het product hanteert of ermee werkt.

⚠️ VOORZICHTIG! RISICO OP LETSEL!

Houd het product tijdens het werken altijd met beide handen vast (Afb. F).

⚠️ VOORZICHTIG! RISICO OP LETSEL!

Houd uw handen uit de buurt van het inzetgereedschap als het product wordt gebruikt.

⚠️ VOORZICHTIG! GEZONDHEIDSRISICO!

Asbesthoudend materiaal mag niet worden bewerkt. Asbest is kankerverwekkend.

(Afb. H)

Inschakelen: Schuif de aan/uit-schakelaar 2 naar voren (ON).
Uitschakelen: Schuif de aan/uit-schakelaar 2 naar achteren (OFF).

Proefdraaien

TIP

Laat het apparaat vóór de eerste werkzaamheden en na iedere wisseling van het inzetgereedschap zonder belasting proefdraaien. Het proefdraaien garandeert dat het inzetgereedschap juist is ingespannen en tijdens het werken niet los kan raken.

● Tips voor het werken met het product

Werkingsprincipe:

- Door de oscillerende aandrijving pendelt (trilt) het inzetgereedschap 15000 tot 21000 keer per minuut heen en weer. Dit maakt nauwkeurig werken in de kleinste ruimtes mogelijk.

Zagen/doorslijpen:

• Gebruik uitsluitend onbeschadigde, onberispelijke zaagbladen. Verbogen, botte of anderszins beschadigde zaagbladen kunnen breken.
• Let bij zagen van lichte bouwmaterialen op de wettelijke voorschriften en aanbevelingen van de fabrikant van de materialen.
  Er mogen uitsluitend zachte materialen, zoals zachthout, gipskarton en dergelijke, met de invalmethode worden bewerkt!

Schuren:

■ Schuurpapier aanbrengen:

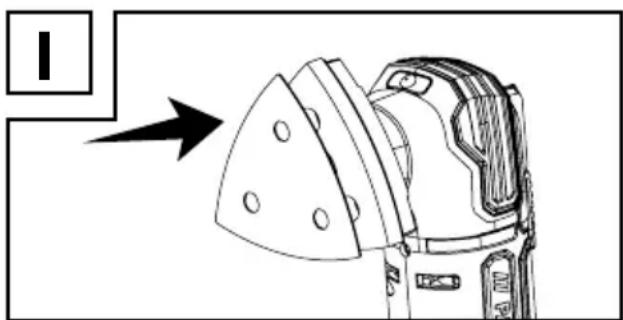

Druk het schuurpapier A6 op de schuurzool A5 (Afb. I).
■ Schuurpapier verwijderen: Trek het schuurpapier A6 van de rand van de schuurzool A5 al en verwijder het schuurpapier.
- Let op een gelijkmatig werkdruk, om de levensduur van de schijfbladen te verlengen.

● Reiniging en onderhoud

WAARSCHUWING!

Schakel het product uit en trek de stekker uit het stopcontact voordat u opzetstukken vervangt, het product schoonmaakt en wanneer u het niet gebruikt.

Reiniging

• Let erop dat er geen vloeistof in het binnenste van het product terechtkomt.
  Houd het product altijd schoon, droog en vrij van olie of smeervet. Verwijder stof telkens na gebruik en voordat u het apparaat opbergt.
  ■ Regelmatig deugdelijk schoonmaken helpt om veilig gebruik van het product te verzekeren en de levensduur ervan te verlengen.
  Maak het product met een droge doek schoon. Gebruik een zachte borstel voor moeilijk toegankelijke plaatsen.
  Maak in het bijzonder na elk gebruik de ventilatieopening 1 schoon met een doek en een zachte borstel.
  De ventilatieopeningen moeten altijd vrij worden gehouden.

TIP

Gebruik geen chemische, alkalische, schurende of andere agressieve schoonmaak- en desinfectiemiddelen om het product schoon te maken omdat deze de oppervlakken kunnen beschadigen.

Onderhoud

■ Het product is onderhoudsvrij.
- Controleer het product en de hulpstukken (bijv. inzetgereedschap) voor en na ieder gebruik op slijtage en beschadigingen. Vervang deze indien nodig door nieuwe, zoals in deze gebruiksaanwijzing is beschreven. Neem daarbij de technische voorschriften in acht (zie "Technische gegevens").
- Controleer afdekkingen en veiligheidsvoorzieningen op beschadigingen en juiste bevestiging. Vervang deze eventueel.

Reparatie

WAARSCHUWING! Risico op letsel!

Laat het netsn ^5 vervangen door de fabrikant, zijn klantenservice of een gelijksoortig vakbekwaam persoon als het beschadigd is om elk risico te vermijden.
Er bevinden zich in het product geen onderdelen die door de gebruiker kunnen worden gerepareerd. Neem contact op met een gekwalificeerde vakkracht om het product te controleren en te repareren.

Opbergen

■ Schakel het product uit.
■ Maak het product schoon zoals hierboven is beschreven.
■ Sla het product en de erbij behorende accessoires op een donkere, droge, vorstvrije en goed geventileerde plaats op.
Berg het product altijd op een voor kinderen onbereikbare plek op. De ideale opslagtemperatuur op lange termijn (langer dan 3 maanden) ligt tussen +10 en +30 °C en de relatieve vochtigheid niet hoger dan 60%.

■ Berg het product op in de draagkoffer.

- Transport

Schakel het product uit.
■ Transporteer het product in de draagkoffer.
Bescherm het product tegen stoten en sterke trillingen, die vooral optreden bij transport in voertuigen.
■ Zeker het product tegen verschuiven en kantelen.

- Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1–7: kunststoffen / 20–22: papier en vezelplaten / 80–98: composietmaterialen.

Product:

Het product, waaronder het toebehoren, en de verpakkingsmaterialen kunnen worden gerecycled en zijn onderhevig aan een uitgebreide verantwoordelijkheid van de fabrikant.

Gooi ze apart weg, overeenkomstig de aangegeven Info-tri (informatie over afvalscheiding), voor een beter afvalbeheer.

Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Defecte of verbruikte batterijen/accu's moeten worden gerecycled. Geef batterijen / accu's en / of het product af bij de daarvoor bestemde verzamelstations.

Garantie

Het product werd volgens strenge kwaliteitsrichtlijnen gemaakt en voor de uitlevering zorgvuldig gecontroleerd. In geval van materiaal- of fabricagefouten hebt u tegenover de verkoper van het product wettelijke rechten. Uw wettelijke rechten worden op geen enkele manier door onze hieronder vermelde garantie beperkt.

De garantie voor dit product bedraagt 3 jaar vanaf aankoopdatum. De garantieperiode gaat in op de datum van aankoop. Bewaar het originele bewijs van aankoop op een veilige plek aangezien dit document nodig is als bewijs.

Alle beschadigingen of gebreken die reeds op het moment van aankoop aanwezig zijn, moeten meteen na het uitpakken van het product worden gemeld.

Mocht het product binnen 3 jaar na aankoopdatum een materiaal- of fabricagefout vertonen, zullen wij het – naar onze keuze – gratis voor u repareren of vervangen. De garantieperiode wordt door een plaatsgevonden garantieverlening niet verlengd. Dit geldt ook voor vervangen en gerepareerde onderdelen.

Deze garantie vervalt als het product werd beschadigd of onjuist is gebruikt of onderhouden.

De garantie dekt materiaal- en fabricagefouten af. Deze garantie dekt geen productonderdelen die aan normale slijtage onderhevig zijn en daarom als verbruiksartikelen worden beschouwd (bv. batterijen, slangen, inktpatronen), noch dekt zij schade aan breekbare onderdelen, bv. schakelaars of onderdelen die van glas zijn gemaakt.

- Afwikkeling in geval van garantie

Volg de volgende aanwijzingen op voor een snelle behandeling van uw probleem:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 500083_2504) als bewijs van aankoop bij de hand.

Het artikelnummer kunt u vinden op het typeplaatje van het product, een gravure op het product, het titelblad van uw gebruiksaanwijzing (linksonder) of de sticker op de achter- of onderkant van het product.

Neem bij problemen of overige gebreken met het product eerst contact op met de hieronder vermelde service-afdeling, telefonisch of per e-mail.

Een als defect aangemerkt product kunt u dan samen met het aankoopbewijs (kassabon) en een uitleg over het probleem of gebrek en wanneer het zich heeft voorgedaan gratis naar het aan u meegedeelde service-adres opsturen.

Op parkside-diy.com kunt u deze en vele andere handleidingen inzien en downloaden. Met deze QR-code komt u direct op parkside-diy.com. Selecteer daar uw land en zoek via de zoekfunctie naar de gebruiksaanwijzingen. Door het invoeren van het artikelnummer (IAN) 500083_2504 komt u bij de gebruiksaanwijzingen voor uw artikel.

PDF ONLINE parkside-diy.com

Service

NL Service Nederland

Tel.:[phone]

Contactformulierop

parkside-diy.com

IAN 500083_2504

BE Service België

Tel.:[phone]

Contactformulierop

parkside-diy.com

IAN 500083_2504

EU-conformiteitsverklaring

EU-CONFORMITEITSVERKLARING (nr. 500083\_2501)

IAN: 500083_2501

Productidentificatie:

"PARKSIDE" Multifunctioneel gereedschap

Modelnummer: HG13577

Het hierboven beschreven voorwerp is in overeenstemming de desbetreffende harmonisatiewetgeving van de Unie:

Richtlijn 2006/42/EG

Richtlijn 2014/30/EU

Richtlijn 2011/65/EU met alle bijbehorende wijzigingen

Vermelding van de toegepaste relevante geharmoniseerde normen of van de overige technische specificaties waarop de conformiteitsverklaring betrekking heeft:

Nr. / Onderdelen

Richtlijn 2006/42/EG

EN 62841-1:2015/A11:2022

EN 62841-2-4:2014/AC:2015

EN ISO 12100:2010

Richtlijn 2014/30/EU

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2024

EN 61000-3-3:2013/A2:2021

Het hierboven beschreven voorwerp van de verklaring is in overeenstemming met Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur:

Nr. / Onderdelen

EN IEC 63000:2018

Houder van de technische documentatie: OWIM GmbH & Co.KG

Ondertekend voor en namens:

Deze verklaring van overeenstemming wordt onder de uitsluitende verantwoordelijkheid van de fabrikant verstrekt.

Vertaling van de originele verklaring van overeenkomst

Neckarsulm 01.08.2025

Plaats

Datum

ppa. Stefan Haensel ppa. Jens Buchheim Procuratiehouder Procuratiehouder
