NÁVOD K OBSLUZE PMFW 310 I6 PARKSIDE

Překlad původního návodu k používání

SK

MULTIFUNKČNÉ NÁRADIE

Seznam použitých piktogramů .... Strana 92

Úvod. Strana 93

Použití ke stanovenému účelu .... Strana 93

Rozsah dodávky.... Strana 93

Seznam dílů ...... Strana 94

Technické údaje .... Strana 94

Všeobecné bezpečnostní pokyny. Strana 95

Všeobecné bezpečnostní pokyny pro elektrické nástroje ..... Strana 95

Bezpečnostní pokyny pro brusku brusným papírem ..... Strana 98

Snížení vibrací a hluku .... Strana 98

Chování v nouzových případech ...... Strana 98

Zbytková rizika .... Strana 98

První použití.... Strana 99

Příslušenství Strana 99

Připojení/odstranění odsávání prachu .... Strana 99

Instalace rukojeti. Strana 100

Vyberte nástrojový nástavec. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 100

Vkládání/vyjímání nástrojového nástavce. Strana 101

Nastavení frekvence vibrací .... Strana 101

Zapnutí a vypnutí .... Strana 102

Zkušební chod ...... Strana 102

Pracovní pokyny. Strana 102

Čištění a údržba. Strana 102

Čištění. Strana 102

Údržba Strana 103

Oprava Strana 103

Skladování ...... Strana 103

Transport. Strana 103

Zlikvidování. Strana 103

Záruka.... Strana 104

Postup v případě uplatňování záruky. Strana 104

Servis ...... Strana 105

EU prohlášení o shodě ...... Strana 106

Seznam použitých piktogramůV tomto návodu k obsluze, na obalu, na typovém štítku a na označení výrobku jsou používána následující varovná upozornění:
	Tento symbol upozorňuje na to, že při použití výrobku je nutno dodržovat návod k obsluze.		Před výměnou nástavců, čištěním a když jej nepoužíváte, vypněte výrobek a odpojte jej od sítě.
	Toto povinné znamení upozorňuje na nošení ochranných rukavic! Postupujte podle pokynů v tomto varování pro zamezení poranění rukou objekty nebo kontaktu s horkými nebo chemickými látkami!	[508T]	Blokování
		[547C]	Odblokování
		V	Napětí
	Noste ochranné brýle!	[520Z]	Značka CE potvrzuje shodu se směrnicemi EU, které se na výrobek vztahují.
	Noste ochranu sluchu!
	Používejte ochrannou masku proti prachu!		Symbol pro výrobek ochranné třídy II (dvojitá izolace)
~	Střídavý proud/napětí	[5270]	Bezpečnostní informace Návod k použití

MULTIFUNKČNÍ NÁŘADÍ

• Úvod

Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.

- Použití ke stanovenému účelu

Tento MULTIFUNKČNÍ NÁŘADÍ (dále jen „výrobek“ nebo „elektrický nástroj“) je vhodný pro řezání, oddělování a broušení brusným papírem.

Výrobkem mohou být přednostně zpracovány následující materiály: Dřevo, plasty, sádrokartony, lehké a barevné kovy, upevňovací prvky (např. hřebíky, šrouby) a obklady. Výrobek je zvláště vhodný pro práci na okraji a pro zarovnávací práce.

S vhodným příslušenstvím může výrobek pracovat na tvrdých materiálech, jako je keramika a beton.

Vždy používejte nástrojové nástavce v souladu s jejich zamýšlenými použitími! Při nákupu a používání nástrojových nástavců vždy dbejte na technické požadavky výrobku (viz „Technické údaje“).

Jiné použití nebo úpravy výrobku se považují za užívání v rozporu se stanoveným účelem a mohou vést k rizikům, jako je nebezpečí smrti, zranění nebo poškození. Výrobce nenese žádnou odpovědnost za škody způsobené nesprávným použitím. Výrobek není určen k živnostenskému nebo jinému využívání.

- Rozsah dodávky

⚠️ VAROVÁNÍ!

Výrobek a balicí materiály nejsou dětská hračka! Nedovolte dětem hrát si s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí polknutí a udušení!

1 Multifunkční nářadí
1 Rukojeť
1 Odsávání prachu
1 Prachová přípojka
1 Brusná deska brusného papíru
18 Smirkový papír
2 List ponorné pily
1 List segmentové pily
1 Škrabka
1 Šestihranný klíč
1 Přepravní kufr
1 Návod na obsluze

Seznam dílů

Obr. A

1 Větrací otvor (přívod)
2 Hlavní vypínač
3 Hlavní rukojeť
4 Regulace rychlosti
5 Napájecí kabel se zástrčkou
6 Šestihranný klíč
7 Rukojeť
8 Přípojka
9 Prachová přípojka
10 Odsavač prachu
11 Spojovací šroub
12 Zajišťovací šroub

Obr. B

A1 Škrabka Z52 A1
A2 List segmentové pily Z85 C3, HCS
A3 List ponorné pily 32 mm, Z32 C3, HCS
A4 List ponorné pily 20 mm, Z20 C3, HCS/HSS

A5 Brusná deska brusného papíru

A6 Brusný papír

Dřevo : 4 x #60; 4 x #120; 4 x #240, červená barva Kov : 3 x #120; 3 x #240, černá barva

Obr. D

13 Držák příslušenství

Technické údaje

Multifunkční

nářadí PMFW 310 I6

Číslo modelu: HG13577
Jmenovité napětí: 230 V\~, 50 Hz
Jmenovitý příkon: 310 W
Otáčky motoru: 15000 – 21000 min ^-1
Rychlost oscilace: 15000 – 21000 min ^-1
Úhel oscilace: 3,0°
Třída ochrany: Třída II /☐

Hodnoty emisí hluku

Naměřené hodnoty byly stanoveny v souladu s normou EN 62841. Hladina akustického tlaku elektrického nástroje hodnocená jako A je obvykle:

Funkce broušení

Hladina akustického tlaku: L pA 81,1 dB

Funkce řezání

Hladina akustického tlaku: L pA 88,8 dB Nejistota: K pA 3 dB

Funkce broušení

Hladina akustického výkonu: L WA 89,1 dB

Funkce řezání

Hladina akustického výkonu: L WA 96,8 dB Nejistota: K WA 3 dB

Emisní hodnoty vibrací

Celkové hodnoty vibrací (vektorový součet tří směrů), stanovené v souladu s EN 62841:

Broušení:

Funkce broušení

Hodnota emise vibrací: a_h 5,188 m/s ^2

Funkce řezání

Hodnota emise vibrací: a_h 6,985 m/s ^2 Nejistota: K 1,5 m/s ^2

VAROVÁNÍ!

Noste ochranu sluchu!

UPOZORNĚNÍ

Uvedená celková hodnota vibrací a uvedená hodnota emisí hluku byly naměřeny pomocí standardizovaných zkušebních metod, a mohou být použity k porovnání jednoho elektrického nástroje s jiným.
Uvedená celková hodnota vibrací a uvedená hodnota emisí hluku mohou být použity i pro předběžnému odhadu zatížení.

⚠️ VAROVÁNÍ!

Vibrace a hluk při skutečném použití elektrických nástrojů se od uvedených hodnot odchylují v závislosti na způsobu, jakým je elektrický nástroj používán, zejména typ zpracovávaného obrobku.

Snažte se udržet zatížení vibracemi a hlukem tak nízké, jak je to jen možné. Příklady opatření ke snížení zatížení vibracemi je nošení rukavic při používání nástroje a omezení doby práce. Přitom se musí brát do úvahy všechny akce provozního cyklu (například časy kde je elektrický nástroj vypnut, a ty, u kterých je sice zapnutý, ale běží bez zatížení).

Všeobecné bezpečnostní pokyny

Všeobecné bezpečnostní pokyny pro elektrické nástroje

⚠️ VAROVÁNÍ!

Přečtěte si všechny bezpečnostní pokyny, pokyny, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen. Nedodržení následných pokynů může způsobit zranění elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte bezpečnostní pokyny a návody pro budoucnost.

Termín používaný v bezpečnostních pokynech „elektrický nástroj“ se vztahuje na elektrické nástroje napájené ze sítě (sítovým vedením) nebo elektrické nástroje napájené akumulátorem (bez síťového vedení).

Bezpečnost práce na pracovním místě

1) Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracovní prostory mohou vést k úrazům.
2) Nepracujte s elektrickým nástrojem ve výbušném prostředí, v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje jsou zdrojem jiskření, které může zapálit prach nebo výpary.
3) Při práci s elektrickými nástroji udržujte děti a osoby v bezpečné vzdálenosti. Při rozptýlení můžete ztratit kontrolu nad elektrickým nástrojem.

Elektrická bezpečnost

1) Sítová zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka nesmí být žádným způsobem měněna. Nepoužívejte rozbočovací zástrčky s uzemněnými elektrickými nástroji. Neupravené zástrčky a odpovídající zásuvky snižují riziko úrazu elektrickým proudem.

2) Vyhněte se kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Pokud je vaše tělo uzemněné, existuje zvýšené riziko úrazu elektrickým proudem.

3) Chraňte elektrické nástroje před deštěm nebo vlhkem. Proniknutí vody do elektrického nástroje zvyšuje riziko úrazu elektrickým proudem.

4) Nezneužívejte přípojné vedení k zavěšování nebo nošení elektrického nástroje nebo k vytáhnutí zástrčky ze zásuvky. Udržujte přípojné vedení daleko od tepla, oleje, ostrých hran nebo pohybujících se částí. Poškozená nebo spletená přípojná vedení zvyšují riziko úrazu elektrickým proudem.

5) Pokud pracujete s elektrickým nástrojem venku, používejte jen prodlužovací vedení vhodné i pro venkovní použití. Použití prodlužovacího vedení vhodného pro venkovní prostředí snižuje riziko úrazu elektrickým proudem.

6) Pokud je provoz elektrického nástroje ve vlhkém prostředí nevyhnutný, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.

Bezpečnost osob

1) Budte pozorní, sledujte, co děláte a používejte zdravý rozum při práci s elektrickým nástrojem. Nepoužívejte elektrický nástroj, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při použití elektrického nástroje může vést k vážným zraněním.

2) Používejte osobní ochranné pomůcky a vždy noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, neklouzavá bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, v závislosti na povaze a použití elektrického nástroje, snižuje riziko zranění.

3) Zabraňte náhodnému spuštění. Ujistěte se, že elektrický nástroj je vypnutý předtím, než jej připojíte k elektrické síti a/nebo akumulátoru, ho zvednete nebo přenášíte. Pokud přenášíte elektrický nástroj s prstem na spínači nebo zapnutý elektrický nástroj připojíte k napájení, může to vést k nehodám.

4) Před zapnutím elektrického nástroje odstraňte všechny seřizovací nástroje nebo klíče. Nástroj nebo klíč, který ponecháte připevněn k otáčející se části elektrického nástroje, může vést ke zranění.

5) Vyhýbejte se nenormálnímu držení těla. Dbejte na správný postoj a udržujte za všech okolností rovnováhu. To umožňuje lepší ovladatelnost elektrického nástroje v neočekávaných situacích.

6) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte své vlasy a oblečení mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se částmi.
7) Pokud lze instalovat zařízení pro odsávání a záchyt prachu, musí být připojeno a správně používáno. Použití odsávání prachu může snížit nebezpečí týkající se prachu.
8) Neukolébejte se ve falešné bezpečnosti a nepřekračujte bezpečnostní pravidla pro elektrické nástroje, a to ani v případě, že jste se seznámili s elektrickým nástrojem při častém používání. Nedbalé jednání může vést k vážným zraněním během zlomků sekundy.

Použití a zacházení s elektrickým nástrojem

1) Elektrický nástroj nepřetěžujte. Použijte pro svou práci určený typ elektrického nástroje. S pomocí vhodného elektrického nástroje pracujete lépe a bezpečněji v zadané oblasti výkonu.
2) Nepoužívejte elektrický nástroj, jehož spínač je vadný. Elektrický nástroj, které již není možné zapnout nebo vypnout, je nebezpečné a musí být opraveno.
3) Před jakýmkoliv seřizováním, výměnou nástrojových nástavců nebo před uložením nepoužívaného elektrického nástroje vytáhněte zástrčku ze zásuvky a/nebo odstraňte odnímatelný akumulátor. Toto preventivní opatření zabraňuje neúmyslnému spuštění elektrického nástroje.

4) Nepoužívané elektrické nástroje skladujte mimo dosah dětí. Nenechte osoby používat elektrický nástroj, pokud nejsou s ním obeznámeni nebo nečetli instrukce. Elektrické nástroje jsou nebezpečné, když jsou používány nezkušenými osobami.
5) Opatrujte elektrické nástroje a nástrojový nástavec s péčí. Zkontrolujte, zda pohyblivé díly bezvadně fungují a nezadírají se, zda díly nejsou prasklé nebo tak poškozené, že je narušena funkce elektrického nástroje. Poškozené díly nechte opravit před použitím elektrického nástroje. Mnoho nehod je způsobeno špatně udržovanými elektrickými nástroji.
6) Řezné nástroje udržujte ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými břity se méně zadírají a lépe se ovládají.
7) Používejte elektrický nástroj, příslušenství a nástrojové nástavce atd. v souladu s těmito pokyny. Zohledněte pracovní podmínky a činnost, která má být provedena. Použití elektrického nástroje k jiné činnosti, než je určené použití, může vést k nebezpečným situacím.
8) Udržujte rukojeti a úchopy suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopy neumožňují bezpečnou obsluhu a ovládání elektrického nástroje v neočekávaných situacích.

Servis

1) Nechte elektrické nástroje opravovat jen od kvalifikovaného odborného personálu s použitím originálních náhradních dílů. Tím je zajištěno, že bezpečnost elektrického nástroje zůstane zachována.

- Bezpečnostní pokyny pro brusku brusným papírem

VAROVÁNÍ!

Prach z materiálů, jako je olovnatá barva, některé druhy dřeva a kov, může být škodlivý.
Olovo nebo materiály obsahující olovo se nesmí zpracovávat.
Kontakt s těmito prachy nebo jejich vdechnutí může představovat nebezpečí pro obsluhu nebo blízko se nacházející osoby.

VAROVÁNÍ!

Používejte ochranné brýle a prachovou masku!

Snížení vibrací a hluku

Omezte dobu používání, používejte provozní režimy se slabými vibracemi a málo hlučné a noste osobní ochranné pomůcky pro snížení účinků vibrací a hluku.

Následující opatření umožní snížit vibracemi a hlukem působená rizika:

Používejte výrobek pouze podle jeho účelu a jak je popsáno v těchto instrukcích.
Ujistěte se, že je výrobek bezvadný a je dobře udržován.
Používejte správné nástrojové nástavce pro tento výrobek a zajistěte, aby byly bezvadné.
Držte výrobek bezpečně za rukojeti/úchopy.
Udržujte výrobek podle pokynů a dbejte o dostatečné mazání (je-li aplikovatelné).
Plánujte průběh svých prací tak, aby využívání výrobků s vysokou hodnotou vibrací bylo rozloženo na delší časové období.

● Chování v nouzových případech

Seznamte se na základě tohoto návodu k obsluze s použitím tohoto výrobku. Zapamatujte si bezpečnostní pokyny a bezpodmínečně se jich držte. To pomáhá vyhnout se rizikům a nebezpečím.

Vždy budte při používání výrobku pozorní, abyste nebezpečí zjistili včas a mohli jednat. Včasný zásah může zabránit vážnému zranění nebo poškození majetku.
Při vadné funkci výrobek ihned vypněte a odeberte akumulátorovou sadu. Nechte to kvalifikovanému odborníkovi zkontrolovat a, pokud je to nutné, opravit před opětovným uvedením do provozu.

Zbytková rizika

I když použijete tento výrobek obsluhujete podle předpisu, zůstává potenciální riziko pro zranění a poškození. Následující nebezpečí mohou kromě jiných nastat v souvislosti s konstrukcí a provedením tohoto výrobku:

Zdravotní poškození vyplývající z emise vibrací, je-li výrobek používán po delší dobu, nebo není správně používán a udržován.
Osobní a věcné škody způsobené vadným řeznými nástroji nebo náhlý dopad skrytého objektu během používání.
■ Nebezpečí zranění a věcné škody způsobené létajícími objekty.

UPOZORNĚNÍ

Tento výrobek generuje během provozu elektromagnetické pole! Toto pole může za určitých okolností ovlivňovat aktivní nebo pasivní lékařské implantáty! Chcete-li snížit nebezpečí vážných nebo smrtelných úrazů, doporučujeme osobám s lékařskými implantáty, aby konzultovaly svého lékaře a výrobce zdravotnického implantátu před obsluhou výrobku!

● První použití

Příslušenství

Pro bezpečné a řádné používání tohoto výrobku jsou nutné mimo jiné následující díly příslušenství, jako např. nástroje a nástrojové nástavce:

■ Vhodné nástrojové nástavce
■ Vhodné osobní ochranné pomůcky

Nástroje a nástrojové nástavce dostanete v odborném obchodě.

Při nákupu, prosím vždy dbejte na technické požadavky tohoto výrobku (viz „Technické údaje“).

Pokud si nejste jisti, zeptejte se kvalifikovaného odborníka a nechte si poradit od svého prodejce.

UPOZORNĚNÍ

V tomto návodu k použití naleznete informace a pokyny pro různé použití nástrojových nástavců a oblastech jejich využití. Zobrazené nástrojové nástavce nejsou zahrnuty v dodávce (viz „Rozsah dodávky“), ale ukazují možnosti využití tohoto výrobku.

⚠️ VAROVÁNÍ!

Nepoužívejte žádné příslušenství nedoporučené společností Parkside. To může vést ke zranění elektrickým proudem nebo k požáru.

! VAROVÁNÍ!

Před výměnou nástavců, čištěním a když jej nepoužíváte, vypněte výrobek a odpojte jej od sítě.

Připojení/odstranění odsávání prachu

⚠️ VAROVÁNÍ! NEBEZPEČÍ POŽÁRU!

Při práci s elektrickými nástroji, které lze k vysavači připojit pomocí odsávacího zařízení, existuje nebezpečí požáru! Za nepříznivých podmínek, např. u létajících jisker, broušení kovu nebo kovových zbytků ve dřevě brusným papírem se může dřevěný prach v sáčku vysavače zapálit. To se může stát zejména tehdy, když se dřevěný prach smísí se zbytky barev nebo jinými chemickými látkami a brusný materiál je po dlouhé práci horký. Je proto nezbytné zabránit přehřátí abrazivního materiálu a výrobku. Před pracovními přestávkami vždy prachový sáček vysavače vyprázdněte.

Vždy používejte odsávání prachu.
Zajistěte dobré větrání pracovního místa.
Dodržujte ve vaší zemi platné předpisy pro zpracovávané materiály.

UPOZORNĚNÍ

Připojte nebo odstraňte odsávání prachu 10: Použijte ruční křížový šroubovák (není součástí dodávky).

(Obr. C)

Připojení odsávání prachu

Vložte odsávání prac10 na spodní stranu výrobku.
■ Vyrovnejte spojovací šro11 s otvorem přípojky 8.
Držte hlavní ruko 3. Otočte výrobek o 90°.
Pomocí křížového šroubováku (není součástí dodávky) otáčejte spojovacím šroubem 11 ve směru hodinových ručiček, dokud nebude pevně utažen.
Lehce zatlačte prachovou přípojku 9 na odsávání prachu 10, dokud nebude odsávání prachu pevně připojeno k prachové přípojce.
Prachovou přípo 9 můžete narovnat do různých směrů tak, aby vyhovovala různým pracovním prostředím.

Odstraňte odsávání prachu

• Otáčejte spojovacím šroube 11 proti směru hodinových ručiček, dokud se šroub zcela neuvolní.
  ■ Odeberte odsávání prac10 z výrobku.

Instalace rukojeti

■ Zašroubujte rukojeť 7 na obou stranách stroje, abyste zvýšili ovladatelnost.

- Vyberte nástrojový nástavec

UPOZORNĚNÍ

Následující nástrojové nástavce jsou pouze nejběžnější typy.
V případě potřeby se informujte ve specializovaných prodejnách o dalších nástrojových nástavcích.

Ponorný pilový list (obr. B,

Materiály: ■ Dřevo

Plast
Sádra
■ Ostatní měkké materiály

Použití: ■ Oddělovací řezy

Ponořovací řezy
- Rezání blízko hrany, i na těžko přístupných místech

Příklad: ■ Řezání vybrání na odlehčených stěnách

List segmentové pily (obr. B,

Materiály: ■ Dřevo

Plast
■ Ostatní měkké materiály

Použití: ■ Odřezky

- Rezání v blízkosti okraje

Příklady: ■ Řezání zářezů

Odřezávání pásů, malých profilů nebo trubek

Škrabka (obr. B,

Materiály: Zbytky malty/betonu

■ Lepidlo na dlažbu/ koberce
Zbytky barev/silikonu

Použití: Odstranění zbytků materiálů

Příklad: ■ Odstraňování zbytků lepidla na koberce z podlahy

Smirkový papír (obr. B,

Materiály:

Dřevo a kov

Dřevo*
Kov*

* závislé na brusném listu

Použití:

Broušení na hranách

Broušení v těžko dostupných místech

Vkládání/vyjímání nástrojového nástavce

(Obr. D)

Nástrojové nástavce mohou být ostré a během použití horké. Při manipulaci s nástrojovými nástavci vždy noste ochranné rukavice.

VAROVÁNÍ!

Před výměnou nástavců, čištěním a když jej nepoužíváte, vypněte výrobek a odpojte jej od sítě.

Když je výrobek v provozu, udržujte ruce mimo nástrojový nástavec.

UPOZORNĚNÍ

Pokud chcete použít odsávání prachu 10, musíte je připojit před montáží nástrojového nástavce (viz „Připojení/odstranění odsávání prachu“).

Vložení příslušenství

(Obr. D)

1. Odšroubujte zajištovací šroub 12.
2. Vložení otevřeného konce příslušenství do držáku příslušenství 13.

UPOZORNĚNÍ

Příslušenství lze před utažením přidržet magnetem na držáku nástrojů.
Příslušenství můžete nasadit do držáku příslušenství 13 v libovolné aretační poloze (obr. E).

Utahování příslušenství

(Obr. D)

■ Utáhněte zajišťovací šro ^12 pomocí šestihranného klíče ^6 ve směru hodinových ručiček.

Vyjmutí příslušenství

(Obr. D)

1. Odšroubujte zajištovací šroub 12.
2. Vyjměte příslušenství z držáku pro příslušenství 13.
3. Po vyjmutí příslušenství: dotáhněte zajišťovací šroub zpět.

Nastavení frekvence vibrací

Vyberte s pomocí regulace rychlosti 4 frekvenci vibrací (obr. G).

Stupeň 1: Nízká frekvence vibrací

Stupeň 6: Vysoká frekvence vibrací

UPOZORNĚNÍ

Požadované frekvence vibrací závisí na materiálu a pracovních podmínkách a lze ji určit praktickým pokusem.
Frekvence vibrací lze změnit i za provozu.

Zapnutí a vypnutí

Při manipulaci nebo práci s výrobkem vždy noste ochranné rukavice.

Během práce vždy držte výrobek oběma rukama (obr. F).

Když je výrobek v provozu, udržujte ruce mimo nástrojový nástavec.

Nesmí být zpracováván materiál obsahující azbest. Azbest je považován za karcinogenní.

(Obr. H)

Zapnutí: Posuňte vypínač Zap/Vyp 2 dopředu (ON).
Vypnutí: Posuňte vypínač Zap/Vyp 2 dozadu (OFF).

Zkušební chod

UPOZORNĚNÍ

Před první prací a po každé výměně nástrojového nástavce provedte zkušební chod bez zatížení. Zkušební chod zajišťuje, že je nástrojový nástavec správně upnutý a nemůže se během provozu uvolnit.

● Pracovní pokyny

Pracovní princip:

Kmitavým pohonem kmitá nástrojový nástavec tam a zpět 15000 až 21000 krát za minutu. To umožňuje přesnou práci v malém prostoru.

Řezání/oddělování:

Používejte výhradně nepoškozené a perfektní pilové listy. Ohnuté, neostré nebo jinak poškozené pilové listy se mohou zlomit.
Při řezání lehkých stavebních materiálů dodržujte zákonné požadavky a doporučení výrobců materiálů.
■ Metodou ponorné pily smí být zpracovány pouze měkké materiály, jako je měkké dřevo, sádrokarton nebo podobné materiály!

Broušení brusným papírem:

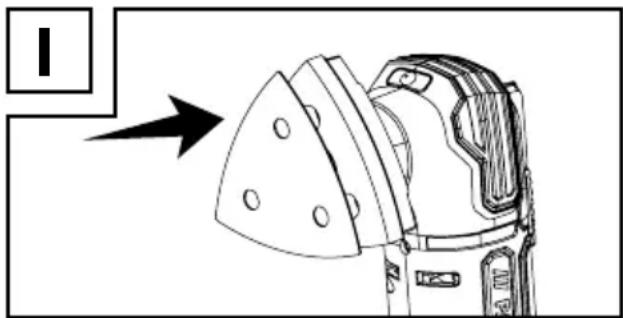

Připojte smirkový papír: Přitlačte smirkový papír A6 na brusnou desku brusného papíru A5 (obr. I).
Odstraňte smirkový papír: Stáhněte smirkový papír A6 z okraje brusné desky brusného papíru A5 a odstraňte jej.
Dbejte na rovnoměrný tlak, abyste zvýšili životnost brusných listů.

- Čištění a údržba

⚠️ VAROVÁNÍ!

Před výměnou nástavců, čištěním a když jej nepoužíváte, vypněte výrobek a odpojte jej od sítě.

Čištění

Dávejte pozor na to, aby dovnitř výrobku nepronikly žádné kapaliny.

Udržujte výrobek stále čistý, suchý a zbavený oleje nebo mazacích tuků. Po každém použití a před uskladněním odstraňte prach.
Pravidelné řádné čištění pomáhá zajistit bezpečné používání a prodlužuje životnost výrobku.
Výrobek čistěte suchou utěrkou. Pro těžce přístupná místa použijte měkký kartáč.
■ Zejména větrací štěrb 1 čistěte po každém použití hadříkem a měkkým kartáčkem.
Větrací otvory musí být vždy volné.

UPOZORNĚNÍ

Nepoužívejte žádné chemické, alkalické, abrazivní nebo jiné agresivní čisticí nebo dezinfekční prostředky k čištění výrobku, neboť ty mohou poškodit jeho povrchy.

Údržba

Výrobek je bezúdržbový.

Zkontrolujte výrobek a díly příslušenství (např. nástrojové nástavce), před a po každém použití na opotřebení a poškození. Případně je nahradťe za nové, jak je popsáno v tomto návodu k obsluze. Dodržujte při tom technické požadavky (viz „Technické údaje“).

Zkontrolujte kryty a ochranná zařízení z hlediska poškození a na správné uložení. V případě potřeby je vyměňte.

- Oprava

⚠️ VAROVÁNÍ! Nebezpečí zranění!

Pokud je síťový ka 5 poškozen, musí jej vyměnit výrobce, jeho servisní zástupce nebo podobně kvalifikovaná osoba, aby se předešlo nebezpečí.

Uvnitř výrobku nejsou žádné díly, které mohou být opravovány uživatelem. Obratte se na kvalifikovaného odborníka, abyste nechali výrobek zkontrolovat a opravit.

Skladování

• Výrobek vypněte.
• Výrobek čistěte, jak je popsáno výše.
• Výrobek a jeho příslušenství skladujte na temném, suchém, nezamrzajícím a dobře větraném místě.
  Uchovávejte výrobek stále na místě nedostupném pro děti. Ideální teplota pro dlouhodobé skladování (déle než 3měsíce) je mezi +10 a +30°C a relativní vlhkost nepřesahující 60 %.
  ■ Skladujte výrobek v přepravním kufru.

Transport

Výrobek vypněte.
- Přepravujte výrobek v přepravním kufru.
- Chraňte výrobek před údery a silnými vibracemi, které nastávají zejména během přepravy ve vozidlech.
Zajistěte výrobek proti sklouznutí a převrhnutí.

Zlikvidování

Obal se skladá z ekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.

Při třídění odpadu se řidte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky.

Výrobek:

Výrobek vč. příslušenství a obalové materiály jsou recyklovatelné a podléhají rozšířené odpovědnosti výrobce. Likvidujte je odděleně podle ilustrovaných Info-tri (informace o třídění), abyste mohli lépe nakládat s odpady. Logo Triman platí jen pro Francii.

O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.

V zájmu ochrany životního prostředí vysloužilý výrobek nevyhazujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce.

Vadné nebo vybité baterie resp. akumulátory se musí recyklovat. Baterie, akumulátory i výrobek odevzdejte zpět do nabízených sběren.

Záruka

Výrobek byl vyroben podle přísných směrnic kvality a před dodáním pečlivě otestován. V případě materiálních nebo výrobních vad máte zákonná práva vůči prodejci výrobku. Vaše zákonná práva nejsou níže uvedenou zárukou nijak omezená.

Záruka na tento výrobek je 3 roky od data zakoupení. Záruční doba začíná dnem zakoupení. Originál dokladu o zakoupení si uschovejte na bezpečném místě, protože tento doklad je vyžadován jako doklad o koupi.

Jakékoli poškození nebo závady, které se vyskytly již v okamžiku nákupu, musí být nahlášeny ihned po vybalení výrobku.

Pokud se u výrobku během 3 let od data zakoupení projeví vada materiálu nebo výrobní vada, pak vám ho podle naší volby bezplatně opravíme nebo vyměníme. Záruční doba se po uznané reklamaci neprodlužuje. To platí také pro vyměněné a opravené díly.

Tato záruka je neplatná, pokud byl výrobek poškozený nebo nesprávně používaný anebo udržovaný.

Záruka se kryje na materiálové a výrobní vady. Tato záruka se nevztahuje na díly výrobku, které podléhají běžnému opotřebení, a tím platí jako opotřebitelné díly (např. baterie, hadice, inkoustové barevné patrony), ani se nevztahuje na poškození rozbitných dílů, např. spínačů nebo dílů ze skla.

Postup v případě uplatňování záruky

V zájmu rychlého zpracování Vašeho požadavku se řídte následujícími pokyny:

Pro všechny požadavky si uschovejte pokladní stvrzenku jako doklad o nákupu a číslo položky (IAN 500083_2504).

Číslo položky najdete na typovém štítku, je vyryto na výrobku, je uvedeno na titulní stránce Vašeho návodu (vlevo dole) nebo je na nálepce na zadní nebo spodní straně výrobku.

Při poruchách funkce nebo jiných závadách nejdříve kontaktujte telefonicky nebo e-mailem níže uvedené servisní oddělení.

Na adresu servisu, kterou Vám sdělíme, můžete zdarma odeslat pouze výrobek, který byl zaznamenaný jako vadný, a to spolu s pokladním dokladem (stvrzenkou), popisem závady a uvedením doby, kdy k závadě došlo.

Na stránkách parkside-diy.com najdete tuto a celou řadu dalších příruček k nahlédnutí a ke stažení. Pomocí tohoto QR kódu se dostanete přímo na stránky parkside-diy.com. Vyberte svou zemi a vyhledejte návod k obsluze pomocí formuláře k vyhledávání. Zadáním čísla položky (IAN) 500083_2504 se dostanete k návodu k obsluze Vašeho výrobku.

CZ Servis Česká republika

Tel.:[phone]

Kontaktní formulář je zapnutý parkside-diy.com

IAN 500083_2504

EU prohlášení o shodě

EU PROHLÁŠENÍ O SHODĚ (č. 500083\_2501)

IAN: 500083_2501

Identifikace produktu:

"PARKSIDE" Multifunkční nářadí

Číslo modelu: HG13577

Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie:

Směrnice 2006/42/ES

Směrnice 2014/30/EU

Směrnice 2011/65/EU se všemi souvisejícími změnami

Odkazy na příslušné harmonizované normy nebo na jiné technické specifikace, ve vztahu k nimž se shoda prohlašuje:

Č. / Části

Směrnice 2006/42/ES

EN 62841-1:2015/A11:2022

EN 62841-2-4:2014/AC:2015

EN ISO 12100:2010

Směrnice 2014/30/EU

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2024

EN 61000-3-3:2013/A2:2021

Předmět výše uvedeného prohlášení je v souladu se směrnici Evropského parlamentu a Rady 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních:

Č. / Části

EN IEC 63000:2018

Držitel technické dokumentace: OWIM GmbH & Co.KG

Podepsáno za a jménem:

Toto prohlášení o shodě se vydává na výhradní odpovědnost výrobce.

Překlad původního prohlášení o shodě

Neckarsulm 01.08.202

Místo

Datum

ppa. Stefan Haensel

Prokurista Prokurista

Technické údaje .... Strana 110

Všeobecné bezpečnostné pokyny.... Strana 111

Zníženie vibrácií a hluku .... Strana 113

Zvyškové riziká.... Strana 114

Prvé použitie .... Strana 114

Príslušenstvo .... Strana 114

Pripojenie/odpojenie odsávania .... Strana 115

Číslo modelu: HG13577

Menovité napätie: 230 V\~, 50 Hz

Menovitá spotreba

energie: 310 W

Otáčky motora: 15000 – 21000 min ^-1

Hodnoty emisií hluku

výkonu: L_WA 89,1 dB

Funkcia rezania

Hladina akustického

výkonu: L_WA 96,8 dB

Neistota: K WA 3 dB

Emisie vibrácií

Celková hodnota vibrácií (suma vektora troch smerov), nameraná podl'a

EN 62841:

Brúsenie:

Funkcia brúsenia

Hodnota emisií vibrácií: a_h 5,188 m/s ^2

Funkcia rezania

Hodnota emisií vibrácií: a_h 6,985 m/s ^2

Neistota: K 1,5 m/s ^4

VÝSTRAHA!

Noste ochranu sluchu!

UPOZORNENIE

Všeobecné bezpečnostné pokyny

Bezpečnost na pracovisku

Elektrická bezpečnost

Plast
Sadra
■ Ostatné mäkké materiály

Použitie: ■ Rezy

Plast
■ Ostatné mäkké materiály

Použite: ■ Odrezky

Pílenie v blízkosti okraja

Materiály: Zvyšky betónu/malty

■ Lepidlo na obklad/ koberce
■ Zvyšky farieb/silikónu

Materiály: ■ Drevo a kov

Drevo*

Kov*

* v závislosti od brúsneho listu

Počas práce vždy držte produkt oboma rukami (obr. F).

⚠️ POZOR! NEBEZPEČENSTVO PORANENIA!

Číslo modelu: HG13577
