MULTIFUNKCIÓS SZERSZÁM

- Bevezető

Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.

Rendeltetésszerű használat

Ez az MULTIFUNKCIÓS SZERSZÁM (a későbbiekben „termék” vagy „elektromos szerszám”) fűrészelésre, vágásra és csiszolópapíros csiszolásra alkalmas.

A termékkel lehetőleg az alábbiakban felsorolt anyagok feldolgozását végezze: Fa, műanyag, szárazépítészeti elemek, könnyű- és színesfémek, rögzítőelemek (pl. szögek és csavarok), fali csempe. A termék különösen alkalmas szélekhez közeli és süllyesztett munkákhoz.

A termékkel megfelelő kiegészítőkkel kemény anyagokon, például kerámián és betonon is dolgozhat.

A szerszámbetéteket mindig rendeltetésüknek megfelelő módon használja! Szerszámbetétek vásárlása és használata során vegye figyelembe a termék műszaki előírásait (lásd a „Műszaki adatok” c. részt).

A termék más használati módjai, módosításai nem rendeltetésszerűnek minősülnek és életveszély, sérülések és károk kockázatával járnak. A gyártó nem vállal felelősséget a nem rendeltetésszerű használatból eredő károkét. A terméket nem üzleti felhasználásra, vagy egyéb alkalmazásra szánták.

A csomagolás tartalma

⚠️ FIGYELMEZTETÉS!

A termék és a csomagolóanyagok nem játékszerek! Gyermekek nem játszhatnak a műanyag zacskókkal, fóliákkal és az apró alkatrészekkel! Lenyelés és fulladás veszélye!

1 Multifunkciós szerszám
1 Fogantyú
1 Porelszívó
1 Porcsatlakozó
1 Csiszolópapír korong
18 Dörzspapír
2 Gérvágó fűrész penge
1 Szegmens fűrész penge
1 Kaparókés
1 Imbuszkulcs
1 Hordozókoffer
1 Használati útmutató

Alkatrészjegyzék

A ábra

1 Szellőzőnyílás (bemenet)

2 Be-/kikapcsológomb

3 Főfogó

4 Sebességszabályozó korong

5 Hálózati kábel hálózati dugóval

6 Imbuszkulcs

7 Fogantyú

8 Csatlakozó

9 Porcsatlakozó

10 Porelszívó

11 Összekötő csavar

12 Rögzítőcsavar

B ábra

A1 Kaparó Z52 A1
A2 Szegmens fűrész penge Z85 C3, HCS
A3 Gérvágó fűrész penge 32 mm, Z32 C3, HCS
A4 Gérvágó fűrész penge 20 mm, Z20 C3, HCS/HSS
A5 Csiszolópapír korong
A6 Dörzspapír

Fa: 4 x #60; 4 x #120; 4 x #240, piros színű

Fém: 3 x #120; 3 x #240, fekete színű

D ábra

13 Tartozék szerszámtartó

Műszaki adatok

Multifunkciós

szerszám PMFW 310 I6

Modellszám: HG13577

Névleges

feszültség: 230 V\~, 50 Hz

Névleges

teljesítményfelvétel: 310 W

Motorfordulatszám: 15000–21000 min ^-1

Forgatás

15000–21000 min ^-1

sebessége:

Forgatás szöge: 3,0°

Védelmi osztály: II. osztály / ☐

Zajkibocsájtási értékek

A mért értékek meghatározása az EN 62841 szerint történt. Az elektromos szerszám A besorolású zajszintje tipikusan:

Csiszoló funkció

Hangnyomás szint: L pA 81,1 dB

Vágás funkció

Hangnyomás szint: L pA 88,8 dB

Bizonytalanság: K pA 3 dB

Csiszoló funkció

Mért hangteljesítményszint: L _WA 89,1 dB

Vágás funkció

Mért hangteljesítményszint: L _WA 96,8 dB

Bizonytalanság: K WA 3 dB

Rezgési értékek

A rezgési összérték (háromirányú vektorösszeg) megállapítása az

EN 62841 szerint történt:

Csiszolás:

Csiszoló funkció

Rezgéskibocsátási érték: a_h 5,188 m/s ^2

Vágás funkció

Rezgéskibocsátási érték: a_h 6,985 m/s²

Bizonytalanság: K 1,5 m/s²

FIGYELMEZTETÉS!

Viseljen fülvédőt!

MEGJEGYZÉS

A megadott rezgési összérték és a megadott zajkibocsátási érték megállapítása egy szabványosított vizsgálati eljárás során került megállapításra, és felhasználható egy elektromos szerszám összehasonlítására egy másikkal.
A megadott rezgési összérték és a megadott zajkibocsátási érték továbbá felhasználható a terhelés előzetes becslésére is.

FIGYELMEZTETÉS!

A rezgés- és zajkibocsátási érték az elektromos szerszám tényleges használata közben eltérhet a megadott értéktől, az elektromos szerszám használati típusától és módjától, különösképpen a megmunkálandó munkadarab típusától függően.

Próbálja a rezgési és a zajterhelést minél kisebbre csökkenteni. A rezgési terhelés csökkentése érdekében többek között a szerszám használata során viseljen kesztyút, valamint csökkentse a munkaidőt. Ehhez a működési ciklus minden részét figyelembe kell venni (például amikor az elektromos szerszám kikapcsolt állapotban van, vagy amikor be van kapcsolva, de nincs terhelés alatt).

Általános biztonsági utasítások

- Általános biztonsági utasítások elektromos szerszámokhoz

FIGYELMEZTETÉS!

Olvasson el minden, ehhez az elektromos szerszámhoz mellékelt biztonsági utasítást, figyelmeztetést, ábrát és műszaki adatot. Az alábbi figyelmeztetések figyelmen kívül hagyása áramütéshez, tűzesethez és/vagy súlyos sérülésekhez vezethet.

Örizzen meg minden biztonsági utasítást és figyelmeztetést biztonságos helyen későbbi használatra.

A biztonsági utasításokban használt „elektromos szerszám” kifejezés hálózati áramról működő (hálózati kábellel rendelkező) és akkumulátorral működő (hálózati kábel nélküli) elektromos szerszámokra vonatkozik.

Munkahelyi biztonság

1) A munkaterület legyen mindig tiszta és jól megvilágított. A rendetlenség vagy a rossz fényviszonyok balesetekhez vezethetnek.
2) Az elektromos szerszámot ne használja robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok találhatóak. Az elektromos szerszámok szikrákat keltenek, mely a port vagy a gázokat meggyújthatják.

3) Az elektromos szerszám használata során tartsa a gyermekeket és az egyéb személyeket távol. Ha megzavarják, elveszítheti az elektromos szerszám feletti uralmát.

Elektromos biztonság

1) Az elektromos szerszám hálózati csatlakozójának illenie kell a konnektorba. Ne módosítsa a csatlakozót. Ne használjon adapteres csatlakozódugaszt földelt elektromos szerszámokkal. A módosítás nélküli, megfelelően illeszkedő konnektorok használatával csökken az áramütés kockázata.
2) Kerülje a testi érintkezést olyan földelt felületekkel, mint például csövek, fütőberendezések, sütók vagy hütőszekrények. Az áramütés kockázata megnő, ha a teste földelve van.
3) Az elektromos szerszámokat tartsa esőtől, nedvességtől távol. Ha az elektromos szerszám belsejébe víz jut be, az növeli az áramütés kockázatát.
4) Az elektromos vezetéket kizárólag rendeltetésének megfelelően használja, azzal ne szállítsa vagy akassza fel az elektromos szerszámot, illetve ne használja a hálózati csatlakozó kihúzására a konnektorból. Az elektromos vezetéket óvja a hőtől, olajoktól, éles sarkoktól vagy mozgó alkatrészektől. A sérült vagy összetekeredett elektromos vezetékek növelik az áramütés kockázatát.

5) Ha az elektromos szerszámot kültéren használja, csak olyan hosszabbítót használjon, mely kültéri használatra alkalmas. Egy kültéri használatra alkalmas hosszabbító használata csökkenti az áramütés kockázatát.
6) Ha elkerülhetetlen, hogy az elektromos szerszámot nedves környezetben használják, használjon egy maradékáram-megszakítót (RCD). Maradékáram-megszakító használata lecsökkenti az áramütés kockázatát.

Személyes biztonság

1) Az elektromos szerszám használata során legyen körültekintő, figyeljen arra, mit tesz, dolgozzon tudatosan. Ne használjon elektromos szerszámokat kábítószer, alkohol vagy gyógyszerek hatása alatt. Az elektromos szerszám használata során csupán egy pillanatnyi figyelmetlenség is súlyos sérülésekhez vezethet.
2) Viseljen személyes védőfelszerelést és mindig hordjon védőszemüveget. A személyes védőfelszerelés, például pormaszk, csúszásmentes biztonsági cipő, védősisak vagy fülvédő – az elektromos szerszám használatától függően – lecsökkenti a sérülések kockázatát.

3) Ügyeljen arra, hogy az elektromos szerszám ne tudjon akaratlanul elindulni. Mielótt az elektromos szerszámot az elektromos hálózatra és/vagy akkumulátorhoz csatlakoztatná, kézbe venné vagy mozgatná, ellenőrizze, hogy az ki van-e kapcsolva. Ha az elektromos szerszám szállítása során az ujját a bekapcsológombon tartja, illetve ha az elektromos szerszám bekapcsolt állapotban van és az elektromos hálózatra csatlakozik, az balesetekhez vezethet.
4) Az elektromos szerszám bekapcsolása előtt a beállító szerszámokat, csavarkulcsokat távolítsa el. Ha egy szerszám vagy egy kulcs az elektromos szerszám egy forgó részébe kerül, az sérüléseket okozhat.
5) Kerülje a szokatlan testhelyzeteket. Álljon biztosan és mindig őrizze meg az egyensúlyát. Így képes lesz az elektromos szerszámot szokatlan helyzetekben is az irányítása alatt tartani.
6) Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. Tartsa a haját és a ruházatát a mozgó alkatrészektől távol. A laza ruházatot, ékszereket vagy hajat a mozgó alkatrészek elkaphatják.

7) Ha porelszívó- vagy gyűjtőberendezések vannak beszerelve, azok csatlakoztatása és használata legyen megfelelő. A porelszívó berendezések használata csökkenti a por okozta kockázatokat.
8) Kerülje a hamis biztonságérzetet, és ne hagyja figyelmen kívül az elektromos szerszámokra vonatkozó biztonsági szabályokat akkor sem, ha a gyakori használatnak köszönhetően azok kezelésében már tapasztalt. A figyelmetlen kezelés a pillanat törtrésze alatt is sérülésekhez vezethet.

Az elektromos szerszám használata és kezelése

1) Ne terhelje túl az elektromos szerszámot. Az adott munkához az arra alkalmas elektromos szerszámot használja. A megfelelő elektromos szerszám jobban és biztonságosabban dolgozhat, ha azt a megfelelő teljesítménytartományon belül használja.
2) Ne használjon meghibásodott kapcsolóval rendelkező elektromos szerszámot. Ha egy elektromos szerszámot nem lehet be- vagy kikapcsolni, az veszélyes és szerelésre szorul.
3) A készülék beállítási műveletei, szerszámbetétek cseréje valamint az elektromos szerszám tárolása előtt húzza ki a hálózati csatlakozót a konnektorból és/vagy vegye ki a kivehető akkumulátort. Ezzel az óvintézkedéssel megelőzi az elektromos szerszám akaratlan bekapcsolását.

4) A használaton kívüli elektromos szerszámokat tartsa gyermekek számára nem elérhető helyen. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik azzal kapcsolatban nem rendelkeznek tapasztalattal vagy nem olvasták el ezeket az utasításokat. Az elektromos szerszámok tapasztalatlan kezekben veszélyesek.
5) Ápolja az elektromos szerszámokat és a szerszámbetéteit gondosan. Ellenőrizze a mozgó részek kifogástalan működését, hogy azok nem ragadnak-e be, hogy vannak-e törött vagy sérült alkatrészek, és hogy az elektromos szerszám működését semmi sem befolyásolja. A sérült alkatrészeket az elektromos szerszám használatba vétele előtt meg kell javíttatni. Sok baleset okozója az elektromos szerszámok gondatlan karbantartása.
6) Gondoskodjon a vágószerszámok élességéről és tisztaságáról. A gondosan épolt, éles pengékkel rendelkező vágószerszámok kevésbé hajlamosak a beragadásra, és könnyebben irányíthatóak.
7) Az elektromos szerszámot, annak alkatrészeit, szerszámbetéteit stb. ezen útmutató szerint használja. Ennek során vegye figyelembe a munka körülményeit és az elvégzendő feladatot. Az elektromos szerszámok nem rendeltetésszerű használata veszélyes helyzetekhez vezethet.

8) Tartsa a fogantyúkat és a fogófelületeket szárazon, tisztán, olajoktól és zsiradékoktól mentesen. A csúszós fogantyúk és fogófelületek miatt nem biztosítható az elektromos szerszám biztonságos kezelése és irányítása váratlan helyzetekben.

Javítás

1) Az elektromos szerszám javítási munkálatait bízza képzett szakemberre, és csak eredeti pótalkatrészeket használjon. Így gondoskodhat az elektromos szerszám biztonságos működésének megőrzéséről.

Csiszolókra vonatkozó biztonsági utasítások

⚠️ FIGYELMEZTETÉS!

Az olyan anyagokból származó por, mint például az ólomtartalmú festékek, egyes faanyagok és fémek, egészségre ártalmas lehet.
Ólom vagy ólomtartalmú anyagokat nem szabad megmunkálni.
Ezekkel a porokkal történő érintkezés, vagy ezek belélegzése a kezelőt vagy a közelben lévő személyeket veszélyeztetheti.

⚠️ FIGYELMEZTETÉS!

Viseljen védőszemüveget és porálarcot!

A rezgés és a zaj csökkentése

Csökkentse a használati időt, alkalmazzon kevesebb rezgéssel és zajjal járó használati módokat, valamint viseljen személyes védőfelszerelést, ezzel csökkentve a rezgés és a zaj hatásait.

Az alábbi intézkedések segítenek a rezgések és a zaj okozta kockázatok csökkentésében:

A terméket kizárólag rendeltetésszerűen, az ebben az útmutatóban leírtak szerint használja.
Ügyeljen a termék kifogástalan állapotára és gondoskodjon a megfelelő karbantartásról.
A termékhez a megfelelő szerszámbetéteket használja, és ügyeljen arra, hogy azok kifogástalan állapotban legyenek.
Tartsa a terméket határozottan a fogóinál, illetve fogófelületeinél.
A termék karbantartását végezze az utasításoknak megfelelően, továbbá ne feledkezzen meg az elégséges kenésről sem (ahol ez szükséges).
A munkafolyamatot tervezze meg úgy, hogy a nagyobb rezgési értékű termékekkel végzett munka nagyobb időintervallumra tudjon eloszlani.

Teendők vészhelyzet esetén

Ismerkedjen meg a termék használatával ennek az útmutatónak a segítségével. Tartsa észben a biztonsági utasításokat, és minden esetben kövesse azokat. Ez segít elkerülni a kockázatokat és veszélyeket.

A termék használata során legyen mindig éber, így időben képes lesz a veszélyek felismerésére és kezelésére. A gyors beavatkozás segít megelőzni a súlyos személyi sérüléseket és anyagi károkat.

Hibás működés esetén azonnal kapcsolja ki a terméket és vegye ki az akkumulátorcsomagot. Vizsgáltassa meg és szükség szerint szereltesse meg egy képzett szakemberrel, mielőtt újra használná.

További kockázatok

Még akkor is megmarad a személyi sérülések és anyagi károk potenciális kockázata, ha a terméket az előírásoknak megfelelően használja. A termék felépítéséből és kialakításából adódóan többek között az alábbi veszélyekkel lehet számolni:

A rezgéssel járó egészségügyi kockázatok, amennyiben a terméket hosszabb ideig használják, illetve a kezelése és a karbantartása nem szakszerűen történik.
■ Személyi sérülések és anyagi károk kockázata, melyet hibás vágószerszámok, vagy egy rejtett tárgy becsapódása okoz használat közben.
■ Repülő tárgyak okozta személyi sérülések és anyagi károk veszélye.

MEGJEGYZÉS

A termék működés közben elektromágneses teret kelt! Ez a tér bizonyos körülmények között hatással lehet aktív vagy passzív orvosi implantátumok működésére! A súlyos vagy halálos sérülések elkerülése érdekében az orvosi implantátumokkal rendelkező személyek érdeklődjenek orvosuknál vagy az orvosi implantátum gyártójánál, mielőtt a terméket használnák!

Első használat

Tartozékok

A termék biztonságos és szakszerű használatához többek között az alábbi tartozékokra, illetve szerszámokra, szerszámbetétekre van szükség:

Használható szerszámbetétek
Használható személyes védőfelszerelés

A szerszámokat és a szerszámbetéteket szakboltban vásárolhatja meg. A beszerzés során tartsa szem előtt a termék műszaki követelményeit (lásd a „Műszaki adatok” c. részt).

Ha bizonytalan, forduljon szakemberhez vagy érdeklődjön a szakboltban.

MEGJEGYZÉS

Ebben a használati útmutatóban különböző szerszámbetétekkel és azok használati módjával kapcsolatban is találhat tudnivalókat és javaslatokat. Az ábrákon látható szerszámbetétek nincsenek feltétlen mellékelve (lásd a „A csomagolás tartalma” c. részt), hanem a termék felhasználási lehetőségeit mutatják be.

⚠️ FIGYELMEZTETÉS!

Ne használjon olyan tartozékokat, melyeket nem a Parkside javasol. Az áramütéshez és tűzesethez vezethet.

! FIGYELEMEZTETÉS!

Alkatrész csere vagy tisztítás előtt, illetve ha nem használja, kapcsolja ki a terméket, majd húzza ki a tápkábelt a hálózati aljzatból.

A porelszívó csatlakoztatása és leválasztása

FIGYELMEZTETÉS! TÜZVESZÉLY!

Tüzveszéllyel jár, amikor olyan elektromos szerszámokkal dolgozik, amelyek porelszívó berendezéssel porszívóhoz csatlakoztathatók! Kedvezőtlen körülmények között, mint például szikrázás, fémek csiszolópapíros csiszolása esetén, vagy ha fémmaradványok vannak a fában, a porszívó porzsákjában lévő fapor meggyulladhat. Ez különösen akkor fordulhat elő, ha a fapor festékmaradványokkal vagy más vegyi anyagokkal keveredik, és a csiszolt anyag hosszú ideig tartó munka után forró. Ezért mindenképp kerülje a csiszolt anyag és a termék túlhevülését. A munka szüneteiben mindig ürítse ki a porszívó porzsákját.

Mindig használjon porelszívót.
Gondoskodjon a munkaterület megfelelő szellőzéséről.
Tartsa szem előtt az országában a feldolgozandó anyagokra vonatkozó érvényes előírásokat.

MEGJEGYZÉS

A porelsz10 csatlakoztatása és leválasztása: Használjon egy kézi csillagcsavarhúzót (nincs mellékelve).

(C ábra)

A porelszívó csatlakoztatása

■ Helyezze fel a porelszí 10: a termék aljára.
Igazítsa a csatlakozócsav ^11 a csatlakozó 8 nyílásához.
Fogja meg a főfog 3. Fordítsa meg a terméket 90°-kal.

Fordítsa el a csatlakozócsav ^[11] az óramutató járásával megegyező irányba egy csillagcsavarhúzóval (nincs mellékelve), amíg az szoros nem lesz.
Nyomja rá a porcsatlako:9 finoman a porelszívóra 10, amíg a porelszívó szorosan nem csatlakozik a porcsatlakozóhoz.
A porcsatlako:9 különböző irányokba fordíthatja, hogy azt különböző munkakörnyezetekhez igazíthatja.

A porelszívó leválasztása

Forgassa el a csatlakozócsav ^11 az óramutató járásával ellentétes irányban, amíg a csavar teljesen meg nem lazul.
■ Vegye ki a porelszí 10 a termékből.

A fogantyú felszerelése

A vezérlés növeléséhez csavarja a fel fogantyút 7 a gép mindkét oldalán.
A szerszámbetét kiválasztása

MEGJEGYZÉS

Az alábbiakban csak a leggyakoribb típusú szerszámbetéteket soroljuk fel.
Szükség esetén további szerszámbetétekről érdeklődjön egy szaküzletben.

Merülőfűrészlap (B ábra, A3, A4)

Anyagok: ■ Faanyagok

Műanyag
Gipsz
■ Egyéb puhább anyagok

Felhaszná- lási mód:

Vágás
Merítővágások
■ Széleknél és nehezen hozzáférhető helyeken történő fűrészeléshez

Példa: ■ Könnyüszerkezetű falak bemetszéseinek vágása

Szegmens fűrész penge (B ábra A2)

Anyag: ■ Fa

Múanyag
Egyéb puha anyagok

Használat: ■ Kivágások

Fürészelés a szélekhez közel

Példák: ■ Hornyok vágása

■ Szalag, rövid cső vagy profil levágása

Kaparókés (B ábra,

A1)

Anyagok: ■ Malter- és

betonmaradékok
Csempe- és szönyegragasztó
■ Festék- és szilikonmaradékok

Felhaszná- lási mód:

■ Anyagmaradványok eltávolítása

Példa: ■ Szönyegragasztó

maradékainak eltávolítása a padlóról

Csiszolópapír (B ábra,

Anyagok:

Fa és fém

Fa*
Fém*

* csiszolólaptól függ

Felhaszná- lási mód:

Szélek csiszolása
Csiszolás nehezen

hozzáférhető helyeken

A szerszámbetét behelyezése és kivétele

(D ábra)

VIGYÁZAT! SÉRÜLÉS KOCKÁZATA!

A szerszámbetétek élesek lehetnek, és a használat során felforrósodhatnak. A szerszámbetétek kezelésekor viseljen védőkesztyűt.

FIGYELMEZTETÉS!

Alkatrész csere vagy tisztítás előtt, illetve ha nem használja, kapcsolja ki a terméket, majd húzza ki a tápkábelt a hálózati aljzatból.

VIGYÁZAT! SÉRÜLÉS KOCKÁZATA!

A kezeit a termék működése közben tartsa a szerszámbetéttől távol.

MEGJEGYZÉS

Ha a porelszív ^10 kívánja használni, azt a szerszámbetét felszerelése előtt kell csatlakoztatnia (lásd a „A porelszívó csatlakoztatása és leválasztása” c. részt).

A tartozék szerszám behelyezése

(D ábra)

1. Csavarozza ki a rögzítőcsavart 12.
2. Helyezze be a tartozék szerszámok nyitott végét a tartozékszerszám-tartóba 13.

MEGJEGYZÉS

A kiegészítő szerszámokat a mágnes tudja a szerszámtartón tartani a meghúzás előtt.
A tartozék szerszámokat bármilyen rögzítési helyzetben rögzíteni tudja a tartozékszerszám-tartóba 13 (E ábra).

A tartozék szerszám meghúzása

(D ábra)

Imbuszkulcc:6 húzza meg a rögzítőcsavart 12 az óramutató járásával megegyező irányban.

A tartozék szerszám eltávolítása

(D ábra)

1. Csavarozza ki a rögzítőcsavart 12.
2. Húzza ki a tartozék szerszámot a tartozékszerszám-tartóból 13.
3. A tartozék szerszám eltávolítása után: húzza meg újból a csavart.

A rezgésszám beállítása

A sebesség-szabályozó 4 segítségével válassza ki a rezgésszámot (G ábra).

1. fokozat: Alacsony rezgésszám
2. fokozat: Magas rezgésszám

MEGJEGYZÉS

A szükséges rezgésszám az anyagtól és a munkakörülményektől függ, és gyakorlati próbákkal határozható meg.
A rezgésszámot működés közben is megváltoztathatja.

Be- és kikapcsolás

VIGYÁZAT! SÉRÜLÉS KOCKÁZATA!

A termék kezelésekor és az azzal történő munka során viseljen védőkesztyűt.

VIGYÁZAT! SÉRÜLÉS KOCKÁZATA!

A termékkel történő munkák során tartsa a terméket mindkét kezével erősen (F ábra).

VIGYÁZAT! SÉRÜLÉS KOCKÁZATA!

A kezeit a termék működése közben tartsa a szerszámbetéttől távol.

VIGYÁZAT! EGÉSZSÉGÜGYI KOCKÁZAT!

Ne dolgozzon azbeszt tartalmú anyagokon. Az azbeszt rákkeltő.

(H ábra)

Bekapcsolás: Tolja a be-/kikapcsológombot 2 előre az (ON) állásba.

Kikapcsolás: Tolja a be-/kikapcsológombot 2 hátra az (OFF) állásba.

Próbaüzem

MEGJEGYZÉS

A munka megkezdése, valamint szerszámbetét cseréje után minden alkalommal indítson el egy próbaüzemet terhelés nélkül. A próbaüzem során bizonyosodhat meg a szerszámbetét megfelelő beszorításáról, hogy az működés közben ne tudjon kilazulni.

- Utasítások a munkához

Működési elv:

A rezgő meghajtó hatására a szerszámbetét percenként 15000–21000-szer rezeg előre-hátra. Ez teszi lehetővé a precíz munkát szűk helyeken is.

Fürészelés/vágás:

Kizárólag sérülésmentes, kifogástalan állapotban lévő fűrészlapokat használjon. A meghajlott, tompa vagy más módon sérült fűrészlapok eltörhetnek.
Könnyű anyagok fűrészelésekor tartsa be a törvényi előírásokat és az anyag gyártójának javaslatait.
Merülőfűrészes eljárással csak puha anyagokat, például puhafát, gipszkartont vagy hasonló anyagokat szabad megmunkálni!

Csiszolás csiszolópapírral:

A csiszolópapír felrögzítése:

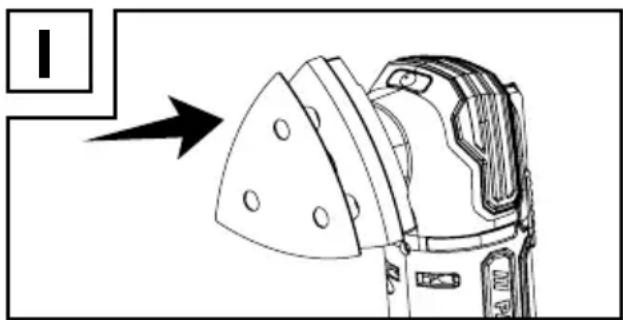

Nyomja rá a csiszolópapírt A6 a csiszolópapír korongra A5 (I ábra).
A csiszolópapír levétele: Húzza le a csiszolópapírt A6 a csiszolópapír korong A5 széléről, majd vegye le.
- Ügyeljen az egyenletes nyomásra, így meghosszabbíthatja a csiszolókorongok élettartamát.

● Tisztítás és karbantartás

FIGYELMEZTETÉS!

Alkatrész csere vagy tisztítás előtt, illetve ha nem használja, kapcsolja ki a terméket, majd húzza ki a tápkábelt a hálózati aljzatból.

Tisztítás

• Ügyeljen arra, hogy ne jussanak folyadékok a termék belsejébe.
  A terméket mindig tartsa tisztán, szárazon, olajtól és kenőanyagoktól mentesen. Minden használat után és tárolás előtt távolítsa el a port.
  A rendszeres és szakszerű tisztítással biztosíthatja a termék biztonságos használatát, valamint azzal az élettartamát is meghosszabbítja.
  A terméket tisztítsa egy száraz ruhával. A nehezen hozzáférhető helyekhez használjon egy puha kefét.
  Különöse1 szellőzőnyílást tisztítsa meg minden használat után törlőruhával és kefével.
  A szellőzőnyílások legyenek mindig tiszták.

MEGJEGYZÉS

A termék tisztításához ne használjon vegyi anyagokat, lúgokat, súrolószereket vagy egyéb durva tisztító- vagy fertőtlenítő anyagokat, mert azok kárt tehetnek a termék felületeiben.

- Karbantartás

A termék nem igényel karbantartást.
- Minden használat előtt és után ellenőrizze a terméket és tartozékait (pl. a szerszámbetéteket), hogy azok nincsenek-e elkopva vagy nem sérültek-e meg. Ezeket szükség szerint cserélje újakra ez ebben a használati útmutatóban leírtak szerint. Ehhez vegye figyelembe a műszaki követelményeket is (lásd a „Műszaki adatok” c. részt).
Ellenőrizze a fedő- és védőelemek épségét és megfelelő rögzítését. Szükség esetén cserélje ki azokat.

Javítás

FIGYELEMEZTETÉS! Sérülésveszély!

Az áramütés elkerülése érdekében a sérült hálózati vezetéket 5 csak a gyártóval, illetve a gyártó hivatalos szervizében vagy megfelelően képzett szakemberrel szabad kicseréltetni.
A termék nem tartalmaz olyan részeket, melyeket a felhasználó megjavíthat. A termék átvizsgálásához vagy szereléséhez forduljon egy képzett szakemberhez.

Tárolás

■ Kapcsolja ki a terméket.
Tisztítsa meg a terméket a fent leírtak szerint.
A terméket és tartozékait tárolja sötét, száraz, fagymentes és jól szellőző helyen.
A terméket tárolja gyermekek számára nem elérhető helyen. Az ideális hosszú távú (3 hónapnál hosszabb) tárolási hőmérséklet +10 és +30 °C között van, a relatív páratartalom pedig nem haladja meg a 60%-ot.

A terméket tárolja a hordozókofferében.

Szállítás

Kapcsolja ki a terméket.
A terméket a hordozókofferében szállítsa.
- Óvja a terméket az ütődésektől, rázkódásoktól, melyek különösen a szállítás során a járművekben érhetik.
Rögzítse a terméket, hogy az ne tudjon elcsúszni vagy eldőlni.

● Mentesítés

A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le ártalmatlanítás céljából.

A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1–7: műanyagok / 20–22: papír és karton / 80–98: kötőanyagok.

Termék:

A termék, beleértve a tartozékokat és a csomagolóanyagokat is, újrahasznosítható, és a gyártó kiterjesztett felelőssége alá tartozik. A jobb hulladékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket. A Triman-logó csak Franciaországra vonatkozik.

A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.

A környezete érdekében, ne dobja a kiszolgált terméket a háztartási szemétbe, hanem adja le szakszerű ártalmatlanításra. A gyűjtőhelyekről és azok nyitvatartási idejéről az illetékes önkormányzatnál tájékozódhat.

A hibás vagy elhasznált elemeket / akkukat újra kell hasznosítani. Szolgáltassa vissza az elemeket / akkukat és / vagy a terméket az ajánlott gyűjtőállomásokon keresztül.

Garancia

A terméket gondosan, szigorú minőségi előírások betartásával gyártottuk, és a szállítás előtt gondosan ellenőriztük. Anyag- vagy gyártási hibák esetén a termék eladójával szemben törvényes jogok illetik meg. Az Ön törvényes jogait az általunk alább meghatározott garancia semmilyen módon nem korlátozza.

Erre a termékre 3 év garanciát adunk a vásárlás dátumától számítva. A garancia idő a vásárlás dátumával kezdődik. Biztonságos helyen örizze meg az eredeti vásárlói bizonylatot, mert ez a dokumentum szükséges a vásárlás bizonyításához.

A vásárláskor fennálló károkat és hiányosságokat a termék kicsomagolása után haladéktalanul jelezze.

Ha ezen a terméken a vásárlástól számított 3 éven belül anyag- vagy gyártási hibát észlel, választásunk szerint ingyenesen megjavítjuk vagy kicseréljük a terméket. A garancia idő nem hosszabbodik meg a helyette nyújtott szavatossági igény által. Ez a

kicserélt vagy javított alkatrészekre is érvényes.

A garancia megszűnik, ha a terméket megrongálták, ill. nem szakszerűen kezelték vagy végezték a karbantartást.

A garancia az anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki azokra a termékalkatrészekre, amelyek normál kopásnak vannak kitéve, és ezért gyorsan kopó alkatrésznek minősülnek (pl. elemekre, tömlőkre, tintapatronokra), illetve a törékeny alkatrészek sérülésére, pl. kapcsolókra vagy üveg alkatrészekre.

Garanciális ügyek lebonyolítása

Megkeresése gyors feldolgozásához kérjük, kövesse az alábbi utasításokat:

Megkeresés esetén kérjük, mindig készítse elő a pénztárblokkot és a termékszámot (IAN 500083_2504) a vásárlás igazolására.

A termékszámot kérjük, olvassa le a típustábláról, a terméken elhelyezett gravírozásból, az útmutató címlapjáról (alul a bal oldalon), vagy a termék hátsó vagy alsó oldalán található matricáról.

Működési hiba vagy egyéb hiányosság fellépése esetén először vegye fel a kapcsolatot a következőkben felsorolt szervizek valamelyikével telefonon, vagy e-mailen.

A hibásnak ítélt terméket a pénztárblokk és a hiba leírásának és keletkezési idejének megjelölésével, díjmentesen küldheti el az Ön számára kijelölt szerviz címére.

A parkside-diy.com oldalon ezt és számos további kézikönyvet tud megtekinteni és letölteni. Ezzel a QR-kóddal közvetlenül a parkside-diy.com oldalra jut. Válassza ki az országot, és a keresőfelületen keresse meg a használati útmutatókat. A termékszám

(IAN) 500083_2504 beírásával juthat el az Ön termékének használati útmutatójához.

PDF ONLINE parkside-diy.com

Szerviz

HU Szerviz Magyarország

Tel.:[phone]

A formanyomtatvány itt elérhető: parkside-diy.com

IAN 500083_2504

EU-megfelelőségi nyilatkozat

EU-MEGFELELŐSÉGI NYILATKOZAT (500083\_2501. sz.)

IAN:

500083_2501

Termékazonosító:

"PARKSIDE" Multifunkciós szerszám

Típusszám:

HG13577

A fent ismertetett nyilatkozat tárgya megfelel a vonatkozó uniós harmonizációs jogszabálynak:

2006/42/EK irányelve

2014/30/EU irányelve

2011/65/EU irányelve az összes kapcsolódó módosítással

Az alkalmazott harmonizált szabványokra hivatkozás vagy az azokra az egyéb müszaki leírásokra való hivatkozás, amelyekkel kapcsolatban megfelelőségi nyilatkozatot tettek:

Szám / vonatkozó részek

2006/42/EK irányelve

EN 62841-1:2015/A11:2022

EN 62841-2-4:2014/AC:2015

EN ISO 12100:2010

2014/30/EU irányelve

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A1:2024

EN 61000-3-3:2013/A2:2021

A fent ismertetett nyilatkozat tárgya megfelel az egyes veszélyes anyagok elektromos és elektr onikus berendezésekben való alkalmazásának korlátozásáról szóló, 2011. június 8-i 2011/65 / EU európai parlamenti és tanácsi irányelvnek:

Szám / vonatkozó részek

EN IEC 63000:2018

A műszaki dokumentáció tulajdonosa: OWIM GmbH & Co.KG

A nyilatkozatot a nevében és megbízásában írták alá:

A jelen megfelelőségi nyilatkozatot a gyártó kizárólagos felelősségére boc sátják ki.

Az eredeti megfelelőségi nyilakozat fordítása

Neckarsulm

Hely Dátum

01.08.20

ppa. Stefan Haensel

meghatalmazott aláíró

meghatalmazott aláíró
